RHD 18 - Boremaskin Cotech - Gratis bruksanvisning og manual

Produkttype	Trådløs drill
Merke	Cotech
Modell	RHD 18
Spenning	18 V
Batteritype	Litium-ion
Chucktype	Nøkkelfri
Chuckkapasitet	13 mm
Maksimal hastighet	2000 omdr/min
Variabel hastighet	Ja, 0–2000 omdr/min
Dreiemoment	50 Nm
Hammerfunksjon	Ja, for boring i mur
Mål (ca.)	200 x 70 x 250 mm
Vekt	1,5 kg (med batteri)
Strømkilde	Oppladbart batteri
Ladetid	Omtrent 1 time
Bluetooth	Nei
LED-lys	Ja, for belysning
Belteklips	Ja
Vedlikehold	Rengjør med tørr klut; hold ventilasjonssporene frie
Sikkerhetstiltak	Bruk vernebriller; bruk riktige bor; unngå fuktighet
Reservedeler tilgjengelig	Batteri, lader, chuck, kullbørster
Bruksområde	Gjør-det-selv og lett profesjonelt arbeid

Ofte stilte spørsmål - RHD 18 Cotech

Hvilken type batteri bruker Cotech RHD 18?

Cotech RHD 18 bruker et 18V litium-ion batteri.

Hvor lang tid tar det å lade batteriet?

Ladetiden er omtrent 1 time med den medfølgende laderen.

Hva er chuckkapasiteten?

Drillen har en 13 mm nøkkelfri chuck.

Har drillen en hammerfunksjon?

Ja, den har en hammerfunksjon for boring i mur.

Kan jeg bruke drillen til skruing?

Ja, den har variabel hastighetsutløser og dreiemomentjustering for skruing.

Hva er maksimal hastighet?

Maksimal hastighet er 2000 omdr/min.

Hvordan bytter jeg chucken?

For å bytte chucken, løsne skruen inne i chucken, skru deretter chucken mot klokken. Monter den nye chucken ved å stramme for hånd og fest skruen.

Er batteriet kompatibelt med andre Cotech-verktøy?

18V-batteriet er kompatibelt med de fleste Cotech 18V-verktøy fra samme serie.

Hvilket vedlikehold kreves?

Rengjør regelmessig utsiden med en tørr klut og hold ventilasjonssporene fri for støv.

Har drillen en sikkerhetskobling?

Ja, den har en justerbar dreiemomentkobling med flere innstillinger for å forhindre overstramming.

BRUKSANVISNING RHD 18 Cotech

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Original bruksanvisning

Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.

(Se opplysninger om kundesenteret i denne bruksanvisningen).

Sikkerhet

Generelle sikkerhetsinstruksjoner for oppladbare håndverktøy

Advarsel! Les gjennom hele brukerveiledningen. Hvis ikke veiledningene følges kan dette føre til elektrisk støt, brann og/eller andre alvorlige skader. Med «elektrisk håndverktøy» i den følgende teksten menes verktøy som enten er koblet til strømnettet eller batteridrevne håndverktøy.

TA VARE PÅ DENNE VEILEDNINGEN!

1) Arbeidsplassen

a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rot og dårlig opplyst arbeidsplass kan forårsake ulykker.
b) Ikke bruk elektriske håndverktøy i eksplosjonsfarlige omgivelser, som for eksempel nær lettantennelige væsker, gasser eller støv. Elektrisk håndverktøy kan danne gnister, som igjen kan antenne støv eller trespon.
c) Hold barn og andre på god avstand når håndverktøy er i bruk. Forstyrrelser kan føre til at man mister kontrollen.

2) Sikkerhet ved bruk av elektrisk strøm

a) Støpselet til det elektriske verktøyet må passe i strømuttaket. Støpselet må ikke endres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Ved bruk av originale støpsler reduseres faren for elektrisk støt.
b) Unngå kroppskontakt med jordede gjenstander, som rør, ovner, komfyrer, kjøleskap etc. Kroppskontakt med disse øker faren for elektrisk støt.
c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.
d) Påse at ikke strømledningen blir skadet. Bær aldri apparatet i strømledningen. Trekk heller ikke i strømledningen når støpselet skal tas ut av strømuttaket. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadede eller deformerte ledninger kan øke faren for elektrisk støt.

e) Ved bruk av elektrisk håndverktøy utendørs, skal man benytte en skjøteledning som er beregnet til dette formålet. Når skjøteledning som er beregnet for utendørs bruk benyttes, reduseres faren for elektrisk støt.

f) Dersom det elektriske håndverktøyet skal brukes i fuktige omgivelser, må verktøyet kobles til strømnettet via en jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk støt.

3) Personlig sikkerhet

a) Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk elektriske håndverktøy når du er trett eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy kan et lite øyeblikks uoppmerksomhet resultere i store personskader.

b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern ved behov, reduserer faren for personskade.

c) Unngå uønsket oppstart. Påse at strømbryteren står i posisjon OFF før strømmen kobles til. Det å bære et elektrisk håndverktøy med en finger på avtrekkeren/strømbryteren, eller å koble til strømmen mens strømbryteren står i posisjon ON, kan forårsake ulykker.

d) Fjern alle nøkler/serviceverktøy før det elektriske håndverktøyet startes. Et gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.

e) Strekk deg ikke for langt. Påse at du står stødig og har god balanse i kroppen under hele arbeidsoperasjonen. Da er du bedre forberedt når uventede situasjoner oppstår.

f) Bruk fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold klær, hansker, smykker og annet løstsittende unna bevegelige deler. Løstsittende klær, smykker eller langt hår, kan feste seg i bevegelige deler.

g) Hvis det er mulig å koble en støvsamler/støvsuger til, bør dette gjøres. Ved bruk av slike hjelpemidler, kan en redusere faren for støvrelaterte skader og ulykker.

4) Bruk og vedlikehold av det elektriske håndverktøyet

a) Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er beregnet til den arbeidsoperasjonen du skal utføre. Riktig hastighet på matingen er viktig for å utføre bedre og sikrere arbeid.

b) Ikke bruk det elektriske håndverktøyet dersom det er feil på strømbryteren og den ikke skrur verktøyet på/av med din kontroll. Alle elektriske håndverktøy, som ikke kan kontrolleres med en strømbryter, er farlige og må repareres.

c) Trekk ut støpselet før justeringer utføres, ved skifte av tilbehør eller når verktøyet legges til oppbevaring. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.

d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolig med verktøyet. Elektrisk håndverktøy kan være farlige dersom de kommer i hendene på ukyndige.

e) Hold det elektriske håndverktøyet ved like. Kontroller at verktøyet ikke er feilinnstilt, at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil som kan påvirke dets funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.

f) Hold verktøyene skarpe og rene. Påse også at det elektriske verktøyet holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.

g) Følg instruksjonen, ta hensyn til arbeidsforholdene og hva slags type arbeid som skal utføres.

h) Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det som det er beregnet til, kan skape farlige situasjoner.

5) Bruk og service av det oppladbare håndverktøyet

a) Påse at strømbryteren er skrudd av før du monterer batteriet. Hvis batteriet monteres på et elektrisk håndverktøy med strømbryteren skrudd på, kan det føre til ulykker.
b) Lad batteriene kun med lader som er bestemt av produsenten. En lader som er beregnet for en type batteri kan forårsake brann när den blir brukt til en annen type batterier.
c) Oppladbare håndverktøy må kun brukes sammen med dertil egnede batterier. Bruk av annet batteri kan forårsake skade og kan være en brannfare.
d) Når batteriet ikke er i bruk, må det oppbevares på god avstand fra metallgjenstander som; mynter, nøkler, spiker, skruer o.l. som kan lede strøm fra den ene batteripolen til den andre. Kortslutning av batteripolene kan forårsake brann eller brannskader.
e) Hvis batteriet vanskjøttes kan syre lekke ut. Unngå kontakt med batterisyre. Hvis du ved et uhell skulle komme i kontakt med batterisyre må du straks skylle deg med vann. Dersom syren kommer i kontakt med øynene, må lege oppsøkes. Syre fra batteriet kan forårsake irritasjon og brannskader.

6) Service

a) La profesjonelle fagfolk foreta service og reparasjoner. Benytt kun originale reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

Sikkerhetstiltak ved hammerboring

a) Bruk hørselvern ved slagboring. Det å bli utsatt for høy lyd over tid kan føre til hørselsskader.
b) Hvis maskinen leveres med ekstra håndtak bør dette brukes. Hvis man mister kontrollen på elverktøyet kan dette forårsake personskader.
c) Hold i maskinens isolerte håndtak ved bruk på plasser hvor det kan komme i kontakt med skjulte ledninger eller maskinens egen ledning. Hvis maskinen kommer i kontakt med strømførende ledninger kan maskinen bli strømførende og brukeren kan bli utsatt for elektrisk støt.

Produktmerking med sikkerhetssymboler

Bruk alltid vernebriller eller visir og støvmaske.

Bruk alltid hørselsvern.

Knapper og funksjoner

1. Sidehåndtak med dybdeanslag
2. Batteritilkobling
3. Støvtetting

4. Verktøysperre

5. Bryter for valg av bore- og slagboremodus

6. Omkobler for høyre-/venstregange og låsing av strømbryter
7. Strømbryter (trinnløs)

Bruk

OBS! Bruk alltid åndedrettsvern ved jobb med støvete materialer.

Viktig! Ta alltid batteriet ut av maskinen før justering, service eller vedlikehold av maskinen.

Montering av verktøy

• SDS-pluss verktøyfeste gjør det mulig å skifte verktøy raskt og enkelt. Funksjonen på SDS-pluss verktøyfestet gjør at det monterte verktøyet kan bevege seg fritt. Dette kan føre til at hele verktøyet kan gi kast när det ikke belastes. Dette har ingen påvirkning på borehullets nøyaktighet fordi boret sentreres automatisk ved boring.

• Støvtettingen beskytter SDS-plus mekanismen. Vær forsiktig så ikke støvtettingen tar skade när verktøy skiftes.

• Kontroller at maskinens feste og SDS-plus-feste er frie for smuss. Smør verktøyets feste med litt fett ved behov.

• Trekk sperren bakover og trykk/vri verktøvet inn i SDS-plus-festet.

• Slipp sperren og sjekk at verktøyet sitter fast.

Montering av sidehåndtak

1. Plasser sidehåndtaket i ønsket posisjon og lås det ved å dreie på håndtaket.
2. Still inn dybdeanslaget til ønsket boredybde, ved behov.

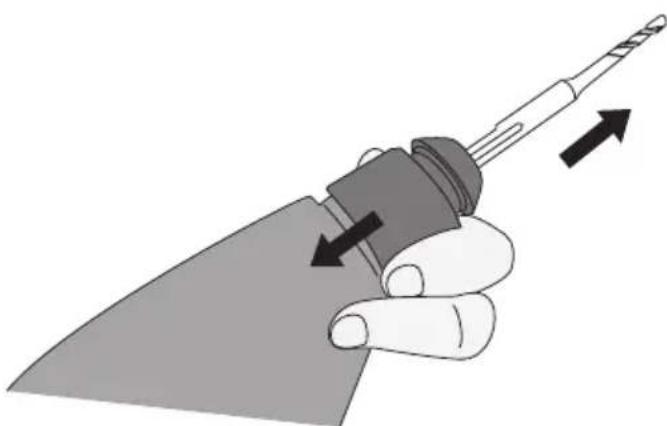

Demontering av verktøy

Trekk sperren bakover og trekk verktøyet ut av festet.

Funksjonsinnstilling

Trykk inn sperren på funksjonsbryteren og velg ønsket funksjon.

Høyre- og venstregange

Velg høyre- eller venstregange med omkobleren. Borehammerens roterende deler må stå helt stille før endring av rotasjonsretning.

• Høyregange (boring, hammerboring og skruing): Trykk omkobleren helt inn på venstre side.
• Venstregange (skru ut skruer): Trykk omkobleren helt inn på høyre side.
  • Når omkobleren stilles i midtre posisjon er strømbryteren låst.

Start, stopp og turtallsregulering

• Maskinen startes og stoppes ved å trykke inn og slippe strømbryteren (7).
• Maskinen er utstyrt med trinnløs turtallregulering, noe som er utmerket, spesielt när man skal skru. Jo lengre inn avtrekkeren trykkes, desto høvere blir turtallet.

Råd og tips ved boring

• Ved bruk av hammerfunksjonen skal du arbeide med kun et lett trykk på borehammeren. Ved for høyt trykk avtar hammereffekten. Prøv deg fram til et passende trykk for effektiv avvirkning.
  • Kontroller borets kondision med ievne mellomrom. Erstatt boret ved behov.
• Rett inn borehammeren vinkelrett mot arbeidsstykket før du begynner boringen (se fra flere vinkler). Sørg for at du ikke trykker borehammeren skievt når du borer.
• Om du borer i tynne materialer er det viktig at du plasserer en kloss eller lignende bak det tenkte borehullet før du starter boringen. I motsatt fall er det stor risiko for at hullet får skiemmende kanter på baksiden.
• Ved boring i metall bør du først bruke en kjørner og lage et merke der du ska bore. Kjørnerslaget sentrerer boret så det ikke glir til siden.
• La boret fortsette å gå når du har boret gjennom, og løfter opp maskinen. Da kjøles den ned og boret renses for spon.

Overbelastning og beskyttelse

Borehammeren/batteriet er utstyrt med diverse beskyttelser for å unngå skader på maskinen og batteriet.

- Ved kortvarig høy belastning kan overbelastningsvernet stoppe borehammeren. Beskyttelsen stilles tilbake av seg selv. Slipp strømbryteren og vent i noen sekunder. Pass på at boremaskinen ikke er belastet og start den på nytt. Nå skal borehammeren fungere som vanlig igjen.

- Ved høy belastning over lengre tid kan et overopphetingsvern skru av borehammeren. Beskyttelsen stilles seg tilbake selv etter at temperaturen har sunket til et sikkert nivå. Lå borehammeren og batteriet avkjøles før den startes igjen. For høye temperaturer kan også oppstå ved direkte sollys og utsett den derfor ikke for direkte sollys over tid.

- Batteriet har et underspenningsvern som virker inn när batteriet er utladet. Underspenningsvernet skrur av borehammeren automatisk og batteriet må lades.

Stell og vedlikehold

Viktig! Ta alltid batteriet ut av borehammeren før justering, service eller vedlikehold av maskinen.

• Hold alltid motorens ventilåpninger frie for smuss.
• Rengjør borehammeren med en lett fuktet klut. Bruk kun et mildt rengjøringsmiddel og aldri løsningsmidler eller etsende kjemikalier.
• Legg ikke borehammeren til lagring over tid med tomt batteri. Lad opp batterier helt med jevne mellomrom.

Feilsøking

Problem Mulig årsak Tiltak
Borehammeren går ikke. B	Batteriet er uladet. Lad batteriet.
	Batteriet er overopphetet. La batteriet avkjøles.
	Slitte kullbørster. Kontakt kundesenteret.
	Feil på strømbryteren. Kontakta kundesenteret.
Borehammeren går sakte og/eller stopper.	Sløvt eller skadet bor. Bytt ut boret.
	For hard mating. Reduser på matingen.
	Batteriet er uladet. Lad batteriet.
	Batteriet er overopphetet. La batteriet avkjøles.
	Motoren er overopphetet. La borehammeren avkjøles.
Gnistdannelse i motoren. F	Feil på kullbørstene. Kontakt kundesenteret.
	Viklingen har kortsluttet.
	Kollektoren skitten.

Avfallshändtering

Når produktet skal avhendes må det skje i henhold til lokale forskrifter. Ved usikkerhet, ta kontakt med lokale myndigheter.

Spesifikasjoner

Verktøyfeste SDS-plus

Slagkraft 1,2 joule

Slag/min 0–5000

Turtall/min 0–1050

Borekapasitet betong ∅ 12 mm

Borekapasitet stål ∅ 8 mm

Borekapasitet tre ∅ 12 mm

Batteri 18 V li-ion LXC (selges separat)

Lyd LpA 84,6 dB(A) (Unøyaktighet KpA: 3 dB)

Lyd LwA 95,6 dB(A) (Unøyaktighet KwA: 3 dB)

Vibrasjonsverdi 4,753 m/s² (Unøyaktighet K: 1,5 m/s²)

Batteri 18 V li-ion LXC (selges separat)

Vekt 2,0 kg med 1,5 Ah batteri, 2,2 kg med 3,0 Ah batteri

Poravasara

Tuotenumero 40-8698 Malli DZC-003
