KPLCT0301 - Boremaskin Cotech - Gratis bruksanvisning og manual

Produkttype	Boremaskin med ledning
Modell	KPLCT0301
Merke	Cotech
Effekt	600 W
Spenning	220-240 V ~ 50/60 Hz
Tomgangshastighet	0-2800 o/min (variabel)
Chucktype	Nøkkelløs, 13 mm
Maks borediameter (stål)	13 mm
Maks borediameter (tre)	30 mm
Maks borediameter (betong)	13 mm (med murbor)
Mål (L x B x H)	250 x 70 x 200 mm
Vekt	1,5 kg
Kabelengde	2 m
Fremover/revers	Ja
Variabel hastighetsutløser	Ja
Låsepå-knapp	Ja
Ekstra håndtak	Nei (valgfritt tilbehør)
Dybdestopp	Nei
Sikkerhetsfunksjoner	Dobbeltisolert, avstengningsbryter
Vedlikehold	Rengjør ventilasjonsåpninger regelmessig; kontroller kullbørster etter 50 timer
Tilgjengelige reservedeler	Chuck, børster, bryter, ledning (via servicesenter)
Garanti	2 år

Ofte stilte spørsmål - KPLCT0301 Cotech

Hvordan bytter jeg boret?

For å bytte boret, koble først boremaskinen fra strømmen. Deretter roter chuckhylsen mot klokken for å åpne kjevene. Sett inn boret og stram ved å rotere med klokken. Sørg for at boret er sentrert og sikkert.

Hva er maksimal boredybde?

Maksimal boredybde avhenger av materialet. For stål, opptil 13 mm; for tre, opptil 30 mm; for betong, opptil 13 mm med murbor.

Kan jeg bruke boremaskinen til skruing?

Ja, den variable hastighetsutløseren og fremover/bakover-funksjonen tillater skruing. Bruk passende skrutrekkerbits og juster hastigheten.

Hvordan vedlikeholder jeg boremaskinen?

Hold ventilasjonssporene rene. Etter 50 timers bruk, kontroller kullbørster; bytt ut hvis de er slitt. Oppbevares på et tørt sted.

Boremaskinen starter ikke. Hva bør jeg sjekke?

Først, sørg for at den er plugget inn i en fungerende stikkontakt. Sjekk strømledningen for skader. Hvis låsepå-knappen er aktivert, trykk på den for å frigjøre. Hvis den fortsatt ikke fungerer, kan børstene måtte byttes.

Er boremaskinen dobbeltisolert?

Ja, boremaskinen er dobbeltisolert, så den krever ikke jordledning. Bruk den alltid med en passende strømkilde.

Kan jeg bruke boremaskinen til hammerboring?

Nei, denne modellen er en standard roterende boremaskin, ikke en hammerboremaskin. For murverk, bruk jevnt trykk; ikke bruk hammerfunksjon.

Hvordan reverserer jeg boretningen?

Finn fremover/bakover-bryteren nær utløseren. Skyv den til høyre for fremover (med klokken) og til venstre for revers (mot klokken). Bytt aldri mens motoren går.

Hvilket tilbehør er tilgjengelig?

Vanlig tilbehør inkluderer borsett, skrutrekkerbits og et ekstra håndtak. Sjekk med Cotech eller autoriserte forhandlere.

Hva gjør låsepå-knappen?

Låsepå-knappen tillater kontinuerlig drift uten å holde utløseren. Trykk på utløseren, deretter trykk på låseknappen; slipp utløseren for å fortsette. Trykk på utløseren igjen for å frigjøre.

BRUKSANVISNING KPLCT0301 Cotech

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Original bruksanvisning

Les brukerveiledningen nøye før produktet tas i bruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen).

1. Sikkerhet

1. Generelle sikkerhetsinstruksjoner for ladbare håndverktøy

Advarsel! Les gjennom hele brukerveiledningen. Hvis ikke veiledningene følges, kan dette føre til elektrisk støt, brann og/eller andre alvorlige skader. Med "elektrisk håndverktøy" i den følgende teksten menes verktøy som enten er koblet til strømnettet eller batteridrevne håndverktøy. TA VARE PÅ DENNE VEILEDNINGEN.

1) Arbeidsplassen

a. Hold arbeidsplassen ren, ryddig og godt opplyst. Rot og dårlig opplyst arbeidsplass kan forårsake ulykker.
b. Ikke bruk elektriske håndverktøy i eksplosjonsfarlige omgivelser, som for eksempel nær lettantennelige væsker, gasser eller støv. Elektrisk håndverktøy kan danne gnister, som kan antenne støv eller trespon.
c. Hold barn og andre tilskuere på god avstand ved bruk av elektriske håndverktøy. Forstyrrelser kan føre til at man mister kontrollen.

2) Sikkerhet ved bruk av elektrisk strøm

a. Støpselet til det elektriske verktøyet må passe i strømuttaket. Støpselet må ikke endres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Ved bruk av originale støpsler reduseres faren for elektrisk støt.
b. Unngå kroppskontakt med jordede gjenstander, som rør, ovner, komfyrer, kjøleskap etc. Kroppskontakt med disse øker faren for elektrisk støt.
c. Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.
d. Påse at ikke strømledningen blir skadet. Bær aldri apparatet i strømledningen. Trekk heller ikke i strømledningen når støpselet skal tas ut av strømuttaket. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadede eller deformerte ledninger kan øke faren for elektrisk støt.

e. Ved bruk av elektrisk håndverktøy utendørs, skal man benytte en skjøteledning som er beregnet til dette formålet. Når skjøteledning som er beregnet for utendørs bruk benyttes, reduseres faren for elektrisk støt.
f. Dersom det elektriske håndverktøyet skal brukes i fuktige omgivelser, må verktøyet kobles til stømnettet via en jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk støt.

3) Personlig sikkerhet

a. Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk elektriske håndverktøy når du er trett eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy kan et lite øyeblikks uoppmerksomhet resultere i store personskader.
b. Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern ved behov, reduserer faren for personskade.
c. Unngå uønsket oppstart. Påse at strømbryteren står i posisjon "OFF" før strømmen kobles til. Det å bære et elektrisk håndverktøy med en finger på avtrekkeren/strømbryteren, eller å koble til strømmen mens strømbryteren står i posisjon "ON", kan forårsake ulykker.
d. Fjern alle nøkler/serviceverktøy før det elektriske håndverktøyet startes. Et gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.
e. Strekk deg ikke for langt. Påse at du står stødig og har god balanse under hele arbeidsoperasjonen. Da er du bedre forberedt når uventede situasjoner oppstår.
f. Bruk fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold klær, hansker og smykker unna bevegelige deler. Løstsittende klær, smykker eller langt hår, kan feste seg i bevegelige deler.
g. Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Ved bruk av slike hjelpemidler, kan en redusere faren for støvrelaterte skader og ulykker.

4) Bruk og vedlikehold av det elektriske håndverktøyet

a. Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er beregnet til den arbeidsoperasjonen du skal utføre. Riktig hastighet på matingen er viktig for å utføre bedre og sikrere arbeid.
b. Ikke bruk det elektriske håndverktøyet dersom det er feil på strømbryteren og den ikke skrur verktøyet på/av med din kontroll. Alle elektriske håndverktøy, som ikke kan kontrolleres med en strømbryter, er farlige og må repareres.
c. Trekk ut støpselet før justeringer utføres, ved skifte av tilbehør eller når verktøyet legges til oppbevaring. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.

d. Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolig med verktøyet. Elektrisk håndverktøy kan være farlige dersom de kommer i hendene på ukyndige.
e. Hold det elektriske håndverktøyet ved like. Kontroller at verktøyet ikke er feilinnstilt, at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil, som kan påvirke dets funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.
f. Hold verktøyene skarpe og rene. Påse også at det elektriske verktøyet holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.
g. Følg instruksjonen, ta hensyn til arbeidsforholdene og hva slags type arbeid som skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det som det er beregnet til, kan skape farlige situasjoner.

5) Bruk og service av det ladbare håndverktøyet

a. Påse at strømbryteren er skrudd av før du monterer batteriet. Hvis batteriet monteres på et elektrisk håndverktøy med strømbryteren skrudd på, kan det føre til ulykker.
b. Lad batteriene kun med lader som er bestemt av produsenten. En lader som er beregnet for en type batteri kan forårsake brann när den blir brukt til en annen type batterier.
c. Ladbare håndverktøy må kun brukes sammen med dertil egnede batterier. Bruk av annet batteri kan forårsake skade og kan være en brannfare.
d. Når batteriet ikke er i bruk, må det oppbevares på god avstand fra metallgjenstander som; mynter, nøkler, spiker, skruer o.l. som kan lede strøm fra den ene batteripolen til den andre. Kortslutting av batteripolene kan forårsake brann eller brannskader.
e. Ved skjødesløs håndtering av batteriet kan syre lekke ut fra det. Pass da på ikke å komme i kontakt med syren. Hvis du ved et uhell skulle komme i kontakt med batterisyre må du straks skylle deg med vann. Dersom syren kommer i kontakt med øynene, må du oppsøke lege. Syre fra batteriet kan forårsake irritasjon og brannskader.

6) Service

a. La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

2. Sikkerhetsinstruksjoner for batterier og ladere

• Batteriet må ikke åpnes.
• Oppbevar aldri batterier i direkte sollys eller ved temperaturer over 40 °C.
• Ladetemperatur for batterier er mellom +4...+40 °C.
• Batterier og lader må ikke utsettes for vann.
• Batteriet må aldri kortsluttes. Eksplosjonsfare.
• Bruk kun den medfølgende laderen.
• Kontroller at lader, kabel og batteri er uskadet før ladingen startes.
• Produktet må ikke brukes dersom det er skadet.

3. Produktmerking med sikkerhetssymboler

le bruksanvisningen.

ltid hørselsvern.

alltid vernebriller.

2. Produktbeskrivelse

• Borhammer, boremaskin og skrutrekker i én og samme maskin.
• Slagborefunksjon med pneumatisk slagmekanisme.
• SDS-plus feste og 10 mm chuck med SDS-adapter.
• Slagkraft på 1,0 joule, 0–4800 slag/min. Trinnløs hastighet 0–900 o/min.
• Høyre- og venstregange.
• Borekapasitet: tre ∅ 10 mm, stål ∅ 8 mm og betong ∅ 10 mm.
  • 14,4 V/1,3 Ah li-ion-batteri.
• Leveres med lader, 3 stk. SDS-plus bor, 6 stk. bor, 20 stk. lange bits, 4 stk. bits med SDS-plus feste og veske.
• Vekt 1,3 kg.

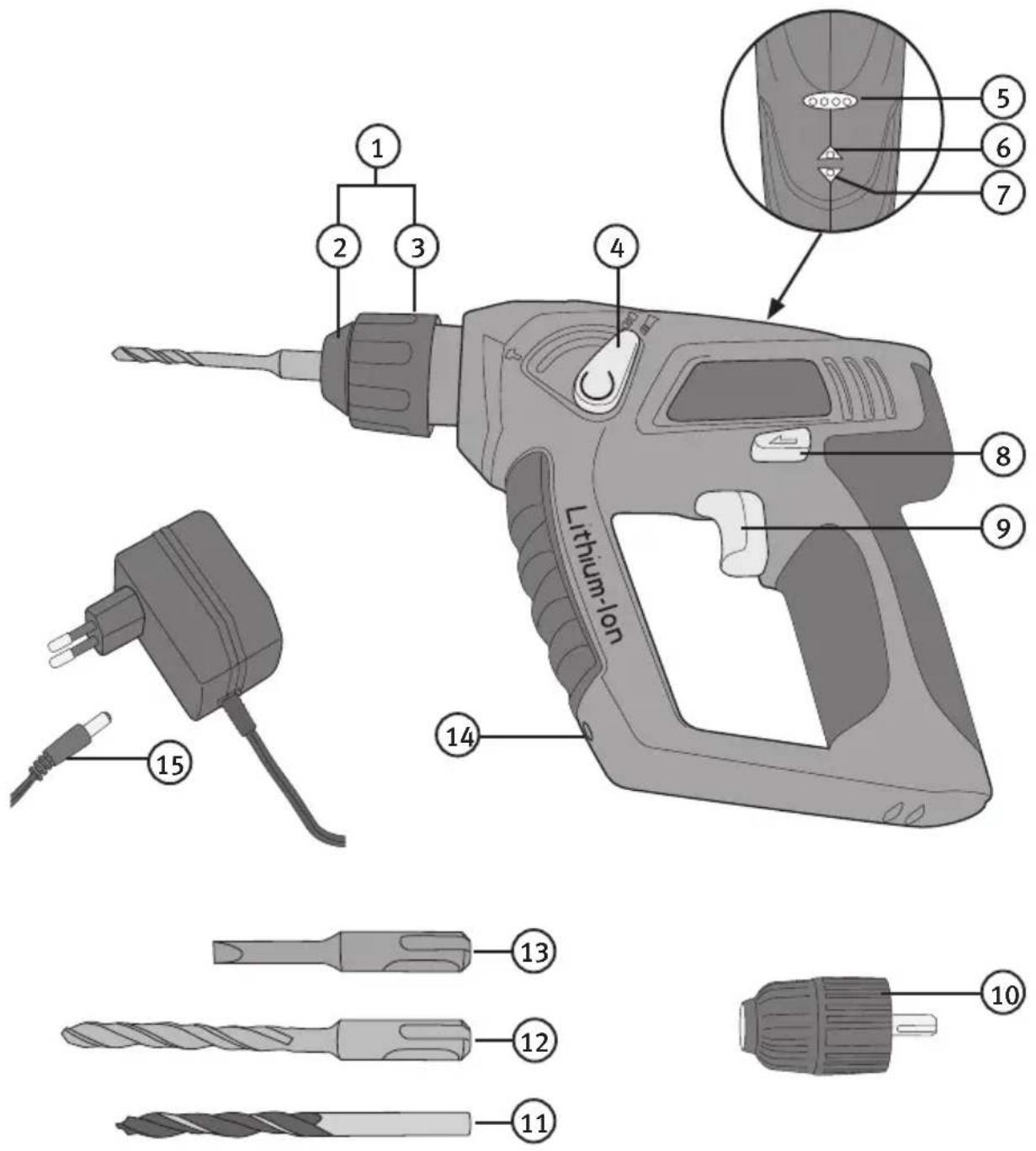

1. SDS-plus feste
2. Støvtetning
3. Verktøysperre
4. Bryter for justering mellom vanlig boring og slagboring
5. Batteriindikator
6. Indikator for høyregange

7. Indikator for venstregange

8. Omkobler for høyre-/venstregange

9. Strømbryter (trinnløs)
10. Nøkkelløs chuck med SDS-plus feste
11. Bor
12. Bor med SDS-plus feste
13. Skruetrækkerbits med SDS-plus feste
14. Ladeuttak
15. DC-kontakt

3. Lading

• Batteriet er kun delvis ladet ved levering og må derfor lades opp i 5–7 timer før maskinen tas i bruk for første gang. Det er ikke nødvendig å lade batteriet helt ut før ny lading. Batteriet tar ikke skade av å lades uansett hvor mye strøm det har og ladingen kan avbrytes når man måtte ønske det.
• Automatisk avstenging. Batteriet er beskyttet mot totalutlading. Når batterispenningen synker stenges slagboret automatisk via en beskyttelseskrets.*
• Temperaturvern. Batteriet er utstyrt med en temperatursensor som kun tillater lading hvis batteriets temperatur er mellom 0 og 45 °C.
• Hvis kun en av lysdiodene på batteriindikatoren (5) lyser opp i ca. 5 sek. når strømbryteren (9) trykkes inn er det mindre enn 30 % kapasitet igjen i batteriet og det må lades.
• Hvis borehammeren ikke skal brukes på en stund, må batteriet lades opp til det er fulladet før det plasseres til oppbevaring.

1. Laderen kobles til et strømuttak og DC-pluggen (15) kobles til ladeuttaket (14).
2. Batteriindikatoren viser ladingens forløp. Når alle de 4 lysdiodene lyser er ladingen fullført. Ladetiden er ca. 5–7 time ved normal bruk. Under ladingen blir borehammerens håndtak varmt. Dette er helt normalt.
3. Ta først laderen bort fra strømuttaket og deretter DC-kontakten. Beskytt laderen mot fuktighet og regn.

Obs! Borehammeren kan ikke brukes når DC-pluggen er koblet til.

Bruk maske ved arbeider med mye støv.

A. Skifte av verktøy

SDS-plus verktøyfeste gjør det mulig å skifte verktøy raskt og enkelt.

Funksjonen på SDS-plus verktøyfestet (1) gjør at det monterte verktøyet kan bevege seg fritt. Dette har ingen påvirkning på borehullets nøyaktighet fordi boret sentreres automatisk ved boring.

Verktøy med sylindrisk feste kan benyttes i den vedlagte nøkkelløse chucken (10).

Støvtettingen (2) beskytter SDS-plus mekanismen. Vær forsiktig så ikke støvtettingen tar skade når verktøy skiftes.

SDS-plus verktøyet festes slik:

1. Verktøyfestet rengjøres og smøres med litt tynn olje.

2. Trekk sperren bakover og trykk/vri verktøyet inn i SDS-plus festet.

3. Slipp sperren og sjekk at verktøyet sitter fast.

SDS-plus verktøyet fjernes slik:

1. Trekk sperren bakover og trekk verktøyet ut.

B. Funksjonsinnstilling

Still inn bruksområdet med bryteren (4).

1. Drei bryteren framover når håndverktøyet skal brukes som borehammer i betong og stein.

1. Drei bryteren bakover for å bruke håndverktøyet som boremaskin eller skrutrekker.

C. Høyre- og venstregange

• Velg høyre- eller venstregange med omkobleren (8). Når omkobleren stilles i midtre posisjon er strømbryteren låst. Chucken må stå helt stille när man endrer retning.
• Valgt rotasjonsretning vises på indikatorlampen 6 eller 7.

Høyregange (boring og skruing):

Trykk inn omkobleren (8) helt på høyresiden og kontroller at indikatoren (6) lyser når du trykker inn strømbryteren.

Venstregange (skru ut skruer):

Trykk inn omkobleren (8) helt på venstresiden og kontroller at indikatoren (7) lyser när du trykker inn strømbryteren.

D. Start, stopp og turtallsregulering

• Maskinen startes og stoppes ved å trykke inn og slippe strømbryteren (9).
• Maskinen er utstyrt med trinnløs turtallregulering, noe som er utmerket, spesielt när man skal skru. Jo lengre inn avtrekkeren trykkes, desto høyere blir turtallet.

E. Råd og tips om boring

• Ved boring i materialer med glatt overflate, som for eksempel keramiske fliset etc. bør man feste en kraftig teipbit der man skal bore. Dette for at boret ikke skal gli bort fra punktet du ønsker å bore.
• Ved boring i metall bør du først bruke en kjørner og lage en grop der du skal bore. Denne gropen forhindrer at boret glir til siden når boringen starter.
• Ved boring i metall bør du også bruke gjenge-/skjærolje for å spare verktøyet.

E. Kontrollere ladingsgraden i batteriet

Batteriindikatoren (5) viser batteriets ladingssgrad når strømbryteren trykkes inn:

Alle fire LED-lampene lyser > 90 %

Tre LED-lamper lyser > 70 %

To LED-lamper lyser > 30 %

En LED-lamper lyser < 30 %

Obs!

Hvis batteriet utsettes for store belastninger eller hvis det blir varmere enn 70 °C skrus motoren av til temperaturen har sunket i batteriet. Hvis du holder strømbryteren inne når motoren skrus av vil batteriindikatoren blinke til du slipper opp strømbryteren.

5. Stell og vedlikehold

• Hold alltid motorens ventilasjonsåpninger fri for spon og smuss.
• Rengjør maskinen regelmessig med oppvaskmiddel og fuktig klut. Unngå sterke rengjøringsmiddel.
• Ved lengre oppbevaring skal batteriet være fullt oppladet.

6. Avfallshåndtering

Når produktet skal kasseres, må det skje i henhold til lokale forskrifter.

Ved usikkerhet, ta kontakt med lokale myndigheter.

7. Spesifikasjoner

Modell KPLCT0301, KPLCT0301-UK

Spenning: 14,4 V

Turtall, trinnløst (ubelastet) 0–900 rpm

Slag 0–4800 slag/min

Nøkkelløs chuck ∅ 10 mm

Borekapasitet Tre ∅ 10 mm, stål ∅ 8 mm og betong ∅ 10 mm

Lyd LpA: 80,5 dB(A) (Unøyaktighet KpA: 3 dB)

LwA: 91,5 dB(A) (Unøyaktighet KwA: 3 dB)

Vibrasjonsverdi 5,915 m/s², (Unøyaktighet K:1,5 m/s²)

Vekt 1,3 kg

Akkumulator Litiumjon (Li-Ion)

Spenning 14,4 V

Kapasitet 1,3 Ah

Lader

Primært 230 V AC, 50 Hz, 17 W

Sekundært 18 V DC, 400 mA (+ i sentrum)

Ladetid 5–7 timer
