Tuotetyyppi	Akkuporakone
Merkki	Cotech
Malli	RHD 18
Jännite	18 V
Akkutyyppi	Litiumioni
Istukan tyyppi	Avaimeton
Istukan kapasiteetti	13 mm
Maksiminopeus	2000 rpm
Säädettävä nopeus	Kyllä, 0-2000 rpm
Vääntömomentti	50 Nm
Vasaratoiminto	Kyllä, muuraukseen poraukseen
Mitat (noin)	200 x 70 x 250 mm
Paino	1,5 kg (akun kanssa)
Virtalähde	Ladattava akku
Latausaika	Noin 1 tunti
Bluetooth	Ei
LED-valo	Kyllä, valaistukseen
Vyöklipsi	Kyllä
Huolto	Puhdista kuivalla liinalla; pidä ilmanvaihtoaukot puhtaina
Turvallisuusohjeet	Käytä suojalaseja; käytä oikeita teriä; vältä kosteutta
Varaosat saatavilla	Akku, laturi, istukka, hiilet
Käyttötarkoitus	Kotikäyttöön ja kevyeen ammattikäyttöön

Usein kysytyt kysymykset - RHD 18 Cotech

Minkä tyyppistä akkua Cotech RHD 18 käyttää?

Cotech RHD 18 käyttää 18V litiumioni-akkua.

Kuinka kauan akun lataaminen kestää?

Latausaika on noin 1 tunti mukana tulevalla laturilla.

Mikä on istukan kapasiteetti?

Porassa on 13 mm avaimeton istukka.

Onko porassa vasaratoiminto?

Kyllä, siinä on vasaramekanismi muuraukseen poraamiseen.

Voinko käyttää poraa ruuvaukseen?

Kyllä, siinä on säädettävä nopeustriggeri ja vääntömomentinsäätö ruuvaukseen.

Mikä on maksiminopeus?

Maksiminopeus on 2000 rpm.

Kuinka vaihdan istukan?

Istukan vaihtamiseksi löysää istukan sisällä oleva ruuvi, kierrä istukka irti vastapäivään. Asenna uusi istukka kiristämällä käsin ja kiinnitä ruuvi.

Onko akku yhteensopiva muiden Cotech-työkalujen kanssa?

18V akku on yhteensopiva useimpien Cotech 18V työkalujen kanssa samasta sarjasta.

Mitä huoltoa tarvitaan?

Puhdista säännöllisesti ulkopuoli kuivalla liinalla ja pidä ilmanvaihtoaukot puhtaina pölystä.

Onko porassa turvakytkin?

Kyllä, siinä on säädettävä vääntömomenttikytkin useilla asetuksilla ylikiristyksen estämiseksi.

KÄYTTÖOHJE RHD 18 Cotech

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Asiakaspalvelu puh.: 020 111 2222

sähköposti: [e-mail]

Internet

www.clasohlson.fi

Osoite Clas Ohlson Oy, Maistraatinportti 4 A, 00240 HELSINKI

UNITED KINGDOM

Customer Service contact number: 08545 300 9799

e-mail: [e-mail]

Internet

www.clasohlson.com/uk

Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ne tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Ladattavien käsityökalujen yleisiä turvallisuusohjeita

Varoitus! Lue kaikki ohjeet. Seuraavien ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan onnettomuuteen. Varoitustekstien termi "sähkökäyttöinen käsityökalu" tarkoittaa verkkovirralla tai paristoilla/akulla toimivaa käsityökalua.

SÄILYTÄ NÄMÄ OHJEET!

1) Työtilat

a) Pidä työtilat siisteinä ja hyvin valaistuina. Täynnä tavaraa olevat ja pimeät tilat lisäävät onnettomuusriskiä.

b) Älä käytä sähkökäyttöisiä käsityökaluja räjähdysherkässä ympäristössä, kuten helposti syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkökäyttöiset käsityökalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.

c) Pidä lapset ja sivulliset loitolla, kun käytät sähkökäyttöisiä käsityökaluja. Häiriötekijät saattavat johtaa laitteen hallinnan menettämiseen.

2) Sähköturvallisuus

a) Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan. Älä muuta pistoketta millään tavalla. Älä käytä adapteria maadoitettujen sähkökäyttöisten sähkötyökalujen kanssa. Pistokkeet, joita ei ole muutettu sekä oikeanlaiset pistorasiat pienentävät sähköiskun vaaraa.

b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, liettä tai jääkaappia. Sähköiskun riski kasvaa, jos kehosi on maadoitettu.

c) Älä altista sähkökäyttöistä käsityökalua sateelle äläkä käytä sitä kosteissa olosuhteissa. Sähkökäyttöisen käsityökalun kastuminen lisää sähköiskun vaaraa.

d) Käsittele sähköjohtoa varoen! Älä kanna laitetta sähköjohdosta äläkä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Virtajohdon vioittuminen tai sotkeutuminen lisää sähköiskun vaaraa.

e) Jos käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön sopivia jatkojohtoja. Ulkokäyttöön sopivan jatkojohdon käyttäminen pienentää sähköiskun vaaraa.
f) Jos käytät sähkökäyttöistä käsityökalua kosteassa ympäristössä, laite tulee liittää sähköverkkoon vikavirtasuojakytkimen kautta. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) Oma turvallisuutesi

a) Ole huolellinen ja käytä tervettä järkeä, kun työskentelet sähkökäyttöisellä työkalulla. Älä käytä sähkökäyttöistä käsityökalua, jos olet väsynyt tai päihteiden, lääkkeiden tai alkoholin vaikutuksen alainen. Tarkkaavaisuuden herpaantuminen hetkeksikin saattaa johtaa vakavaan loukkaantumiseen.
b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien käyttäminen vähentää loukkaantumisvaaraa.
c) Vältä laitteen tahatonta käynnistystä. Varmista, että virtakytkin on asennossa OFF ennen kuin liität pistokkeen seinäpistorasiaan. On äärimmäisen vaarallista kantaa sähkökäyttöistä käsityökalua sormi liipaisimella tai liittää sähkökäyttöinen käsityökalu pistorasiaan virtakytkimen ollessa ON-asennossa.
d) Poista kaikki huoltotyökalut/avaimet, ennen kuin käynnistät sähkökäyttöisen käsityökalun. Sähkökäyttöisen käsityökalun liikkuvan osan päälle unohdettu työkalu saattaa johtaa onnettomuuteen.
e) Älä kurota liian pitkälle työskennellessäsi. Varmista, että seisot tukevasti ja tasapainossa työn jokaisessa vaiheessa. Näin hallitset laitteen paremmin yllättävissä tilanteissa.
f) Käytä tarkoituksenmukaisia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat juuttua liikkuviin osiin.
g) Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä. Näiden apuvälineiden käyttö saattaa vähentää pölyyn liittyviä vaaroja.

4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen

a) Älä pakota sähkökäyttöistä käsityökalua. Käytä vain sähkökäyttöistä käsityökalua, joka soveltuu suunnittelemaasi työtehtävään. Sopiva sähkökäyttöinen käsityökalu tekee työn paremmin ja turvallisemmin oikealla nopeudella.
b) Älä käytä sähkökäyttöistä käsityökalua, jos virtakytkin ei toimi. Kaikki sähkökäyttöiset käsityökalut, joita ei voida hallita virtakytkimellä, ovat vaarallisia ja ne tulee korjata.
c) Irrota pistoke pistorasiasta ennen sähkökäyttöisen käsityökalun säätämistä tai varusteiden vaihtamista tai ennen työkalun laittamista säilytykseen. Nämä ennaltaehkäisevät toimenpiteet vähentävät sähkökäyttöisen käsityökalun tahatonta käynnistymistä.
d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttöohjetta. Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattomien käyttäjien käsissä.

e) Huolla sähkökäyttöisiä käsityökaluja. Tarkasta, että säädöt ovat kunnossa, että liikkuvat osat liikkuvat esteettä, että osat ovat ehjiä, ja että sähkökäyttöisessä käsityökalussa ei ole muita laitteen toimintaan vaikuttavia seikkoja. Vioittuneet osat tulee korjata ennen käyttöä. Monet onnettomuudet johtuvat väärin hoidetuista sähkökäyttöisistä käsityökaluista.
f) Pidä työkalut puhtaina ja terävinä. Terätyökalun hallinta on helpompaa, kun se on oikein huollettu ja sen terät ovat teräviä.
g) Käytä sähkökäyttöistä käsityökalua, sen varusteita ym. ohjeiden mukaisesti ja sellaisella tavalla, joka sopii kyseiselle sähkökäyttöiselle käsityökalulle. Ota myös huomioon työskentelyolosuhteet ja suoritettava työ.
h) Sähkökäyttöisen käsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa vaaratilanteeseen.
5) Ladattavien käsityökalujen käyttäminen ja huoltaminen
a) Varmista, että laite on sammutettu virtakytkimestä, ennen kuin asennat akun. Jos asennat akun käsityökaluun, jonka virtakytkin on päällä, onnettomuusriski on ilmeinen.
b) Lataa akku ainoastaan valmistajan hyväksymällä laturilla. Tietyntyyppiselle akulle tarkoitettu laturi saattaa aiheuttaa tulipalon, jos sitä käytetään väääräntyypisen akun lataukseen.
c) Käytä akkukäyttöisessä käsityökalussa vain siihen soveltuvia akkuja. Vääräntyyppisten akkujen käyttäminen saattaa johtaa onnettomuuteen tai tulipaloon.
d) Kun akkua ei käytetä, säilytä se poissa metalliesineiden (esim. paperiliittimet, kolikot, avaimet, naulat, tai muut metalliesineet) läheisyydestä. Metalliesineet saattavat muodostaa kontaktin akun napojen välille. Akun napojen oikosulku saattaa aiheuttaa palovammoja tai tulipalon.
e) Vahingoittuneesta akusta saattaa vuotaa akkuhappoa. Vältä kontaktia hapon kanssa. Jos kuitenkin joudut kosketuksiin hapon kanssa, huuhtele kohta vedellä. Jos happoa joutuu silmiin, hakeudu lääkäriin. Akun happo saattaa aiheuttaa ärsytystä ja palovammoja.
6) Huolto
a) Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö, ja huollossa tulee käyttää ainoastaan alkuperäisosia. Näin taataan sähkökäyttöisen käsityökalun turvallisuus.

Poravasaran käyttöä koskevia turvallisuusohjeita

a) Käytä kuulosuojaimia. Kovalle melulle altistuminen saattaa johtaa kuulovaurioihin.
b) Jos laitteeseen kuuluu lisäkahva, käytä sitä. Sähkökäyttöisen käsityökalun hallinnan menettäminen saattaa johtaa loukkaantumiseen.
c) Pidä kiinni työkalun eristetystä kahvasta, jos käytät työkalua paikassa, jossa se saattaa joutua kosketuksiin piilossa olevien sähköjohtojen tai työkalun oman johdon kanssa. Jos työkalu joutuu kosketuksiin jännitteisten johtojen kanssa, työkalusta saattaa tulla jännitteinen, mikä altistaa käyttäjän sähköiskulle.

Tuotteen merkinnät ja turvallisuussymbolit

Lue koko käyttöohje.

Käytä aina suojalaseja tai visiiriä ja hengityssuojainta.

Käytä aina kuulosuojaimia.

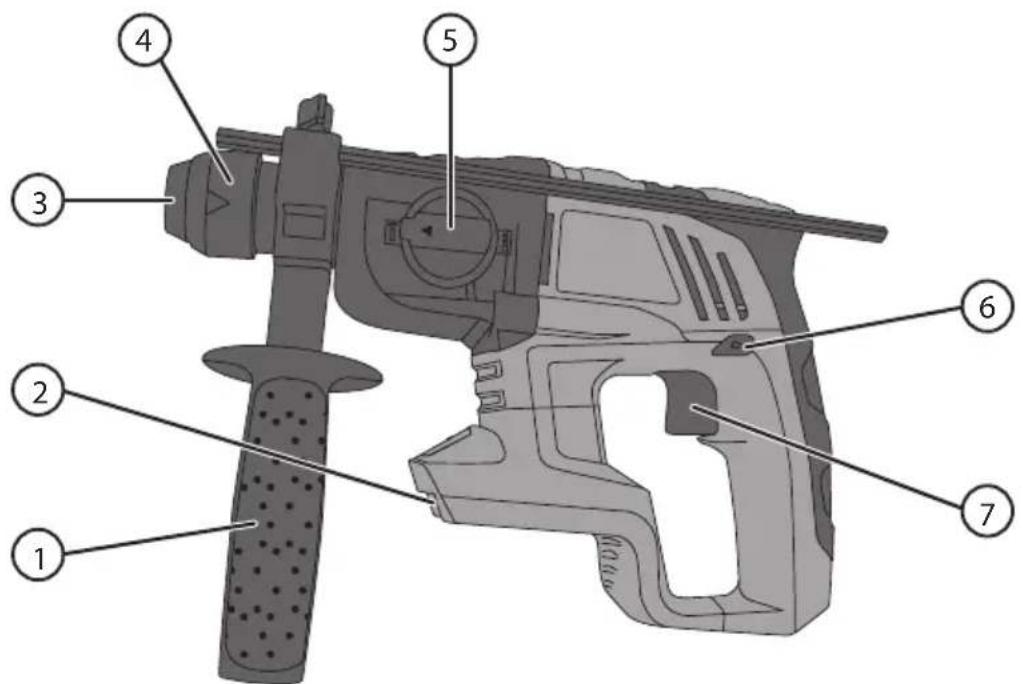

Painikkeet ja toiminnot

1. Sivukahva ja syvyydenrajoitin
2. Akkuliitäntä
3. Pölytiiviste

4. Työkalun lukitus

5. Poraustilan ja vasaraporaustilan valitsin

6. Suunnanvaihto ja virtakytkimen lukitus
7. Virtakytkin (portaaton)

Käyttö

Huom.! Käytä hengityssuojainta pölyisissä töissä.

Tärkeää! Poista akku poravasarasta aina ennen koneen säätöä ja huoltoa.

Työkalun asentaminen

- SDS-plus-kiinnitys mahdollistaa nopean ja helpon työkalun vaihdon ja vapaan liikkumisen. Työkalu ei ole aktiivinen kuormittamattomana. Tämä ei vaikuta porausreiän tarkkuuteen, sillä poranterä keskittyy automaattisesti porauksessa.

- Pölytiiviste suojaa SDS-plus-mekanismia. Ole huolellinen, jotta pölytiiviste ei vahingoitu työkalun vaihdon yhteydessä.

1. Varmista, että työkalun kiinnityskohta ja SDS-plus-kiinnike ovat puhtaat. Voitele työkalun kiinnityskohta tarvittaessa pienellä määrällä rasvaa.

2. Vedä työkalun lukitsinta taaksepäin ja paina ja kierrä työkalu SDS-plus-kiinnikkeeseen.

3. Päästä lukitus ja varmista, että työkalu on kunnolla kiinni.

Sivukahvan asentaminen

1. Aseta sivukahva sopivaan asentoon ja lukitse se kiertämällä kahvaa.
2. Säädä poraussyvyys tarvittaessa syvyydensäädöllä.

Työkalun irrottaminen SDS-plus-kiinnikkeestä

Vedä lukitsinta taaksepäin ja irrota työkalu kiinnikkeestä.

Paina toiminnonvalitsimen lukitsin sisään ja valitse haluamasi toiminto.

Valitse oikea tai vasen pyörimissuunta valitsimella. Poravasaran pyörivien osien tulee olla täysin pysähtyneitä ennen pyörimissuunnan muuttamista.

• Pyörimissuunta myötäpäivään (poraus, vasaraporaus ja ruuvinväntö): Paina valitsin kokonaan vasemmalle.
• Pyörimissuunta vastapäivään (ruuvien irrottaminen): Paina valitsin kokonaan oikealle.
• Jos valitsin on keskiasennossa, virtakytkin on lukittu.

Käynnistys, pysäytys ja kierrosluvun säätö

• Käynnistä ja sammuta poravasara virtakytkintä (7) painamalla ja päästämällä.
• Poravasarassa on portaaton kierrosluvun säätö, mikä on erinomainen esimerkiksi ruuvauksessa. Mitä kovemmin liipaisimesta painetaan, sitä suuremmaksi kierrosluku kasyaa.

Vinkkejä poraukseen

• Kun käytät poravasaratoimintoa, paina poravasaraa vain kevyesti. Teho heikkenee, ios poravasaraa painetaan lijan kovaa. Parhaan tehon lövdät kokeilemalla.
  • Tarkasta poravasaran toiminta säännöllisin väliaioin. Vaihda kuluneet terät tarvittaessa.
• Suuntaa poravasara kohtisuoraan työkappaleeseen ennen poraamisen aloittamista (katso eri suunnista). Varmista, että et paina poravasaraa vinoon poratessa.
• Ohutta materiaalia poratessa kannattaa porattavan materiaalin taakse laittaa taustakappale, näin estetään rumien jälkien syntyminen porausreiän taustaan.
• Kun poraat metallia, tee aluksi pistepuikolla pieni reikä porauskohtaan. Poranterä keskittyy reikään eikä pääse liukumaan sivulle.
• Anna terän pyöriä kun se on porautunut läpi ja kun vedät terän porausrelästä, näin poravasara jäähtyy ja puhdistuu purusta.

Ylikuormitus ja ylikuormitussuoja

Poravasarassa/akussa on erilaisia suojatoimintoja poravasaran ja akun suojaamiseksi.

• Lyhytaikaisen korkean kuormituksen aikana ylikuormitussuoja saattaa sammuttaa poravasaran. Ylikuormitussuoja palautuu itsestään. Vapauta virtakytkin ja odota muutaman sekunnin ajan. Varmista, että poravasaraa ei ole kuormitettu ja käynnistä se uudelleen. Poravasara toimii taas normaalisti.
• Pitkäaikaisen kovan kuormituksen sattuessa ylikuormitussuoja saattaa sammuttaa poravasaran/akun. Suoja palautuu itsestään, mutta konetta ei voi käynnistää, ennen kuin sen lämpötila on laskenut turvalliselle tasolle. Anna poravasaran ja akun jäähtyä, ennen kuin yrität käynnistää poravasaran uudelleen. Vältä suoraa auringonvaloa, sillä se saattaa myös kuumentaa konetta liikaa.
• Akussa on alijännitesuojaus, mikä sammuttaa koneen, jos akku tyhjenee. Alijännitesuoja sammuttaa poravasaran automaattisesti, minkä jälkeen akku tulee ladata uudelleen.

Huolto ja ylläpito

Tärkeää! Poista akku poravasarasta aina ennen koneen säätöä ja huoltoa.

• Varmista, että moottorin ilma-aukkihin ei kerry likaa tms.
- Puhdista poravasara kevyesti kostutetulla liinalla. Käytä tarvittaessa mietoa pesuainetta. Älä käytä liuotusaineita tai syövyttäviä kemikaaleja.
- Akussa tulee olla jännitettä, jos poravasara on pitkään käyttämättömänä. Lataa akku täyteen säännöllisin väliajoin.

Vianhakutaulukko

Ongelma Mahdollinen syy Toimenpide
Poravasara ei käynnisty.	Akku on tyhjä. Lataa akku.
	Akku on ylikuumentunut. Anna akun jäähtyä.
	Hiilet ovat kuluneet. Ota yhteys asiakaspalveluun.
	Virtakytkimessä vikaa. Ota yhteys asiakaspalveluun.
Poravasara käy hitaasti ja/tai sammuu kokonaan.	Tylsä tai vioittunut poranterä. Vaihda poranterä.
	Konetta painetaan liian kovaa. Paina konetta kevyemmin.
	Akku on tyhjä. Lataa akku.
	Akku on ylikuumentunut. Anna akun jäähtyä.
	Moottori on ylikuumentunut. Anna poravasaran jäähtyä.
Moottori kipinöi.	Hiilet ovat vialliset. Ota yhteys asiakaspalveluun.
	Käämi oikosulussa.
	Kollektori on likainen.

Kierrättäminen

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

Tekniset tiedot

Työkalun kiinnitysjärjestelmä SDS-plus

Iskuvoima 1,2 joulea

Iskua/min. 0–5 000

Kierr./min. 0–1 050

Porauskapasiteetti betoni ∅ 12 mm

Porauskapasiteetti teräs ∅ 8 mm

Porauskapasiteetti puu ∅ 12 mm

Melu LpA 84,6 dB(A) (Epätarkkuus KpA: 3 dB)

Melu LwA 95,6 dB(A) (Epätarkkuus KwA: 3 dB)

Värinäarvo 4,753 m/s² (Epätarkkuus K: 1,5 m/s²)

Akku 18 V, litium-ion LXC (myydään erikseen)

Paino 2,0 kg 1,5 Ah:n akun kanssa

2,2 kg 3,0 Ah:n akun kanssa

Akkubohrhammer

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset
