BRUKSANVISNING 805-894 Nordic Play

Generella säkerhetsregler för NORDIC PLAY-produkter

Varning:

• Fordonet får inte användas på vägar, trottoarer, i backar eller sand.
• Fordonet bör endast användas på plana ytor.
• Överbelasta inte fordonet. Var uppmärksam på viktgränserna.

Typisk maximal totalvikt är 25 - 35 kg. Vänligen kontrollera för gällande modell.

• Batteriladdning ska utföras en vuxen.
• Barn som använder fordonet bör alltid övervakas av en ansvarig vuxen.
  • Ladda inte fordonets kretslopp.
• Kör inte i vatten eller andra vätskor.
• Stanna fordonet när det närmar sig ett hinder, sväng bort från hindret och kör någon annanstans.
• Vänligen ladda batteriet när fordonet börjar köra långsamt annars kan batteriets livstid förkortas.
• Vänligen ladda batteriet helt innan batteriet förvaras i längre perioder utan användning. Ladda batteriet var tredje månad för att förlänga batteriets livstid.
• Kör inte i regn.
• Batteri, laddare, elektriska sladdar, uttag, kaross och andra delar ska periodiskt kontrolleras. Om skador upptäcks får fordonet inte användas innan dessa är lagade.
• Laddaren ska kontrolleras regelbundet för skador på sladd, uttag och andra delar. Vid skador får laddaren inte användas innan skadan är lagad.
• Fordon med batteri får inte användas av barn under 3 år.
• Pedal-/sparkfordon utan batteri kan användas från 1 års ålder.
• Fordonet får endast användas med den rekommenderade laddaren.
  • Laddaren är inte en leksak.
• Rengör endast med en fuktig, urvriden trasa.
• Kontrollera att alla delar är oskadda. Om inte, reparera eller byt ut dessa.
• Det är en bra idé att använda skyddsutrustning, beroende på fordonet.
• Slitna batterier bör tas bort/bytas ut från fordonet.
• Batteriet ska tas bort innan fordonet bortskaffas.
• Försäkran om överensstämmelse: Denna produkt stämmer överens med kraven i EU-direktiv 2014/53 / EU.

Varning:

För ditt barns säkerhet ska du vara uppmärksam på följande:

• Endast vuxna får montera produkten.
• Små delar och plastdelar ska hållas borta från barnet för att undvika risk för kvävning.
• Barn får inte röra eller öppna batterihållaren.
  • Vuxen tillsyn krävs.
• Fordon med batteri får inte användas av barn under 3 år.
• Pedal-/sparkfordon utan batteri kan användas från 1 års ålder.
• Använd fordonet med försiktighet, eftersom körfärdigheter krävs för att undvika fall eller krockar som kan ge skador hos användaren eller tredje part.
• Instruktion i hur fordonet används ska ges till barn innan användning – särskilt för bromssystemet.

Generella säkerhetsregler för NORDIC PLAY-produkter

• Får inte användas i trafiken. Använd endast fordonet på privat mark.
• Kör endast på plana ytor borta från andra fordon och hinder.
• Undvik skarpa gupp och plötsliga förändringar i ytan.
• Undvik vägar och ytor med vatten, sand, grus, jord, löv och annan smuts.
• Vått väder kan försämra dragkraften, bromseffekten och synligheten.
• Kör inte när det är mörkt.
• Undvik överdriven hastighet i samband med nedförskörning.
• Se upp för fotgångare.
• Kontrollera och spänn alla skruvar innan varje körning. Tillåt inte två eller fler barn att använda fordonet på samma gång.
• Använd inte fordonet om det har skador.

• Byt ut skadade delar omedelbart.

• Sätt input-laddaruttaget (12 V) i fordonet.

• Sätt output-laddaruttaget i ett 220 V-eluttag. Batteriet börjar laddas.

Obs! När du byter mellan hög och låg växel eller framåt- och bakåtknapp ska fordonet stå helt stilla för att undvika skador på växellåda och motor.

Framåt 1. Byt position på "forward backward"-knappen till position "forward".

1. Tryck på fotpedalen, så kör fordonet framåt.

Stopp: 1. Fordonet stannar automatiskt när barnets fot lättas från fotpedalen.

Bakåt: 1. Byt position på "forward backward"-knappen till position "backward".

1. Tryck på fotpedalen, så kör fordonet bakåt.

Var uppmärksam på att: hög-låg hastighet och MP3-funktion inte är standard på alla vehikel. Det beror på om det är tillvalt på fordonet.

Anslut batteri

Lossa skruven från sätet. Ta bort sätet och anslut den röda sladden med den röda terminalen på batteriet, och den svarta sladden med den svarta terminalen. Sätt på sätet igen och spänn skruven.

Byte av batteri och säkring

Batteriet är utrustat med en termisk säkring, som går om motorn, batteriet eller det elektriska kretsloppet är överbelastat. Vehikel ska därefter vara avstängd i minst 5 minuter, vartefter säkringen återställer sig själv. Fungerar inte vehikel kan säkringen därför vara problemet. För att undvika detta, läs följande punkter:

• Överbelasta inte vehikel.
• Dra inte något bakom vehikel.
• Kör inte upp för branta backar.
• Kör inte in i orörliga objekt som får hjulen att spinna.
• Kör inte i extrema temperaturer.
• Se till att vehikel inte kommer i kontakt med vätskor.
• Pilla inte på det elektriska kretsloppet.

Allt efter som batteriet blir äldre kommer det börja förlora en del av sin kapacitet. Allt efter omgivningarna kan det hålla i allt från 1-3 år. Om batteriet behöver bytas, följ dessa steg:

1. Ta bort sätet.
2. Koppla ur sladdarna från batteriets terminaler.
3. Öppna batteriluckan.
4. Lyft försiktigt ut batteriet från vehikel. Allt efter batteriets tillstånd (läckage eller liknande) kan det vara nödvän digt med säkerhetsutrustning. Lyft inte batteriet i sladdarna. Lyft istället i själva batteriet.
5. Lägg batteriet i en plastpåse, och bortskaffa det ansvarsfullt.
6. Sätt det nya batteriet i vehikel.
7. Anslut sladdarna igen till det nya batteriet.
8. Skjut sätet på plats.

För att skydda miljön ska batterier och elektrisk utrustning bortskaffas särskilt från hushållsavfall. Kontakta kommunen för närmaste insamlingsställe.

Problemlösning

Problem Orsak Lösning
Produkt kör inte Batteriet behöver ström Ladda batteriet.
		Säkringen har gått
		Lösa sladdar Kontrollera att alla sladdar sitter fast ordentligt.
		Dött batteri Ersätt batteriet med ett nytt.
		Det elektriska kretsloppet är skadat
		Motorn är skadad Skicka produkten till reparation.
Produkt fungerar inte särskilt länge i taget		Batteriet har inte fulladdats
		Gammalt batteri Ersätt batteriet med ett nytt.
Produkt kör med ojämna rörelser Batteriet behöver ström Ladda batteriet.
		Gammalt batteri Ersätt batteriet med ett nytt.
		Produkt är överbelastad
		Produkt används i fel omgivningar Hitta ett annat område att köra produkt i.
Produkt behöver en knuff för att komma igång		Lösa sladdar Kontrollera att alla sladdar sitter fast ordentligt.
		Motorn är skadad Skicka produkten till reparation.
Det är svårt att byta växel		Försök på att byta växel medan vehikel är i rörelse
Konstiga mekaniska ljud från motorn eller växellådan		Växlarna är skadade Skicka produkten till reparation.
		Motorn är skadad Skicka produkten till reparation.
Batteriet laddas inte Lösa sladdar Kontrollera		att alla sladdar sitter
		Laddaren sitter inte i Kontrollera att laddaren sitter i som den ska.
		Laddaren är skadad Ersätt laddaren.
Laddaren blir varm under laddning		Detta är normalt

Underhåll

• Kontrollera samtliga skruvar med jämna mellanrum och spänn dem efter behov.
• Kontrollera ofta produktens plastdelar för skador.
• Produktens mekaniska delar kan smörjas med olja om det blir nödvändigt.
• Förvara produkten inomhus för att skydda den mot vädret.
• Håll produkten borta från varma föremål såsom spis och liknande.
• Rengör inte produkten med en trädgårdsslang, och använd inte tvål. En torr trasa räcker.
• Man kan eventuellt använda möbelputs utan vax. Använd inte bivax.
• Kör inte i regn, snö, sand eller grus, eftersom det kan skada vehikel.
• Om produkten inte ska användas i en längre period bör alla sladdar kopplas ur.

Läs vänligen noggrant igenom instruktionsmanualen innan användning av bilen.

Informera vänligen barnet om diverse kontroll- och säkerhetsåtgärder innan användning. Gör en demonstration, så barnet förstår hur bilen används/fungerar. Det är den vuxnas ansvar att barnet förstår bilen, användning och säkerhetsåtgärder. Gå eventuellt igenom instruktionsmanualen med barnet.

Ålder	+ 3 år	Batteri:	12V 10Ah
Lastkapacitet: 50	kg Mått: 114,5 x 72,5 x 73	cm
Hastighet: 3-8 km/h
Material: Metall og plast		Optimal temperatur:	0 - 40°
Laddare:	Input: 100-240V AC Laddningstid: 8 - 12 timmar
	Output: DC 12V 500 - 1000mA	Motor DC 12V

Produkten uppfyller följande standarder/godkännanden: ASTM F963; GB6675,GB19865; EN71 och EN62115 standard.

Dellista

NR.	DELNAMN	ANTAL4WD	OBS
1	Karross 1
2	Växellåda bak 2
3	Växellåda fram 2
4	Hjul 4
5	Hjuldrivskiva 4
6	Ingår inte i denna utgåva
7	∅10 bricka 4
8	Hjulkapsel	4
9	Låsmutter	4
10	Ljusbåge	1
11	Ljusbågesupport	2
12	∅4 x 12 skruv	18
13	Sidospeglar	2	Vänster och höger
14	Ratt	1
15	M5 x 45 maskinskruv	1
16	∅5 mutter	1
17	Vindruta/galler	1
18	Säte	1
19	Sätesryggstöd	1
20	Skruvnyckel	1
21	Laddare	1
22	Fjärrkontroll	1

Monteringsverktyg (medföljer inte):

Skruvmejsel

OBS: vissa delar visade på diagrammet monteras på bägge sidor av bilen.

Vänd bilen upp och ner.

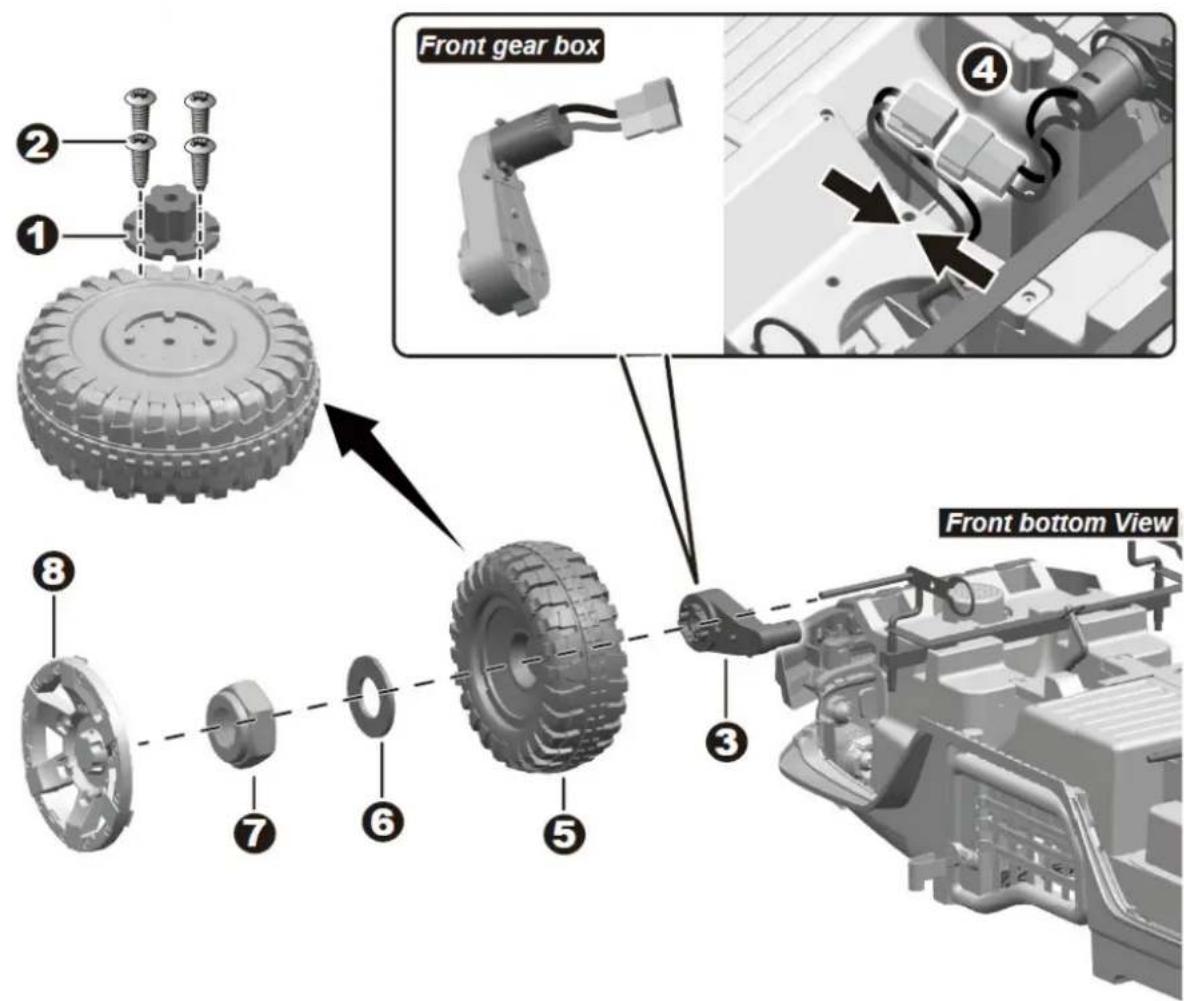

1-2. Montera hjuldrivskivan på hjulet, till detta används 4 st. ∅4 x 12 skruvar. Använd skruvmejsel.
3-4. Skjut in växellådan på frontaxeln. Anslut terminalerna från växellådan till terminalerna på karossen.
5. Skjut in hjulet (monterat med drivskivan) på frontaxeln. Kontrollera att drivskivan passar med växellådan.
6. Sätt en bricka ∅10 på frontaxeln.
7. Fäst hjulet med en låsmutter och spänn försiktigt med skruvnyckeln.
8. Avsluta med att sätta på hjulkapsel. Upprepa proceduren med det andra framhjulet.

Avlägsna alla delar från bakaxeln.

1-2. Montera hjuldrivskivan på hjulet, till detta används 4 st. ∅4 x 12 skruvar. Använd skruvmejsel.
3. Skjut in växellådan på bakaxeln. Anslut terminalen från växellådan till terminalen på karossen.
4. Skjut in hjulet (monterat på drivskivan) på bakaxeln. Kontrollera att drivskivan passar med växellådan.
5. Sätt en bricka ∅10 på axeln.
6. Fäst hjulet med en läsmutter. Spänn försiktigt med skruvnyckeln.
7. Avsluta med att sätta på hjulkapseln. Upprepa proceduren med det andra bakhjulet.

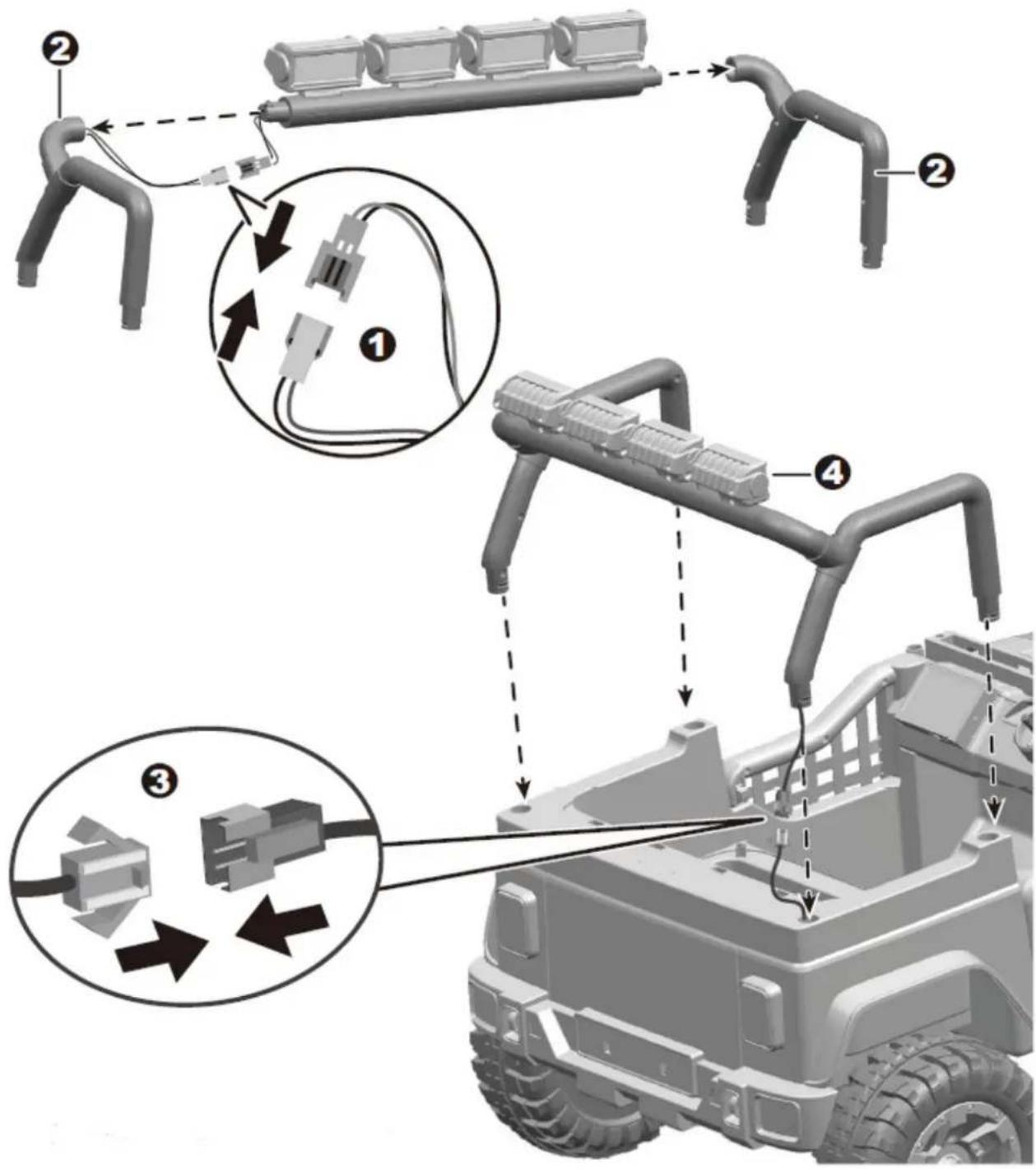

Montering av ljusbåge

Vänd bilen upp och ner.

1. Sätt ihop terminalen från ljusbågen med terminalen från supporten (1).
2. Sätt ihop ljusbågen med supporten (2).
3. Sätt ihop terminalen från supporten med terminalen från karossen (3).
4. Klicka ner den monterade ljusbågen i hålen på karossen (4).

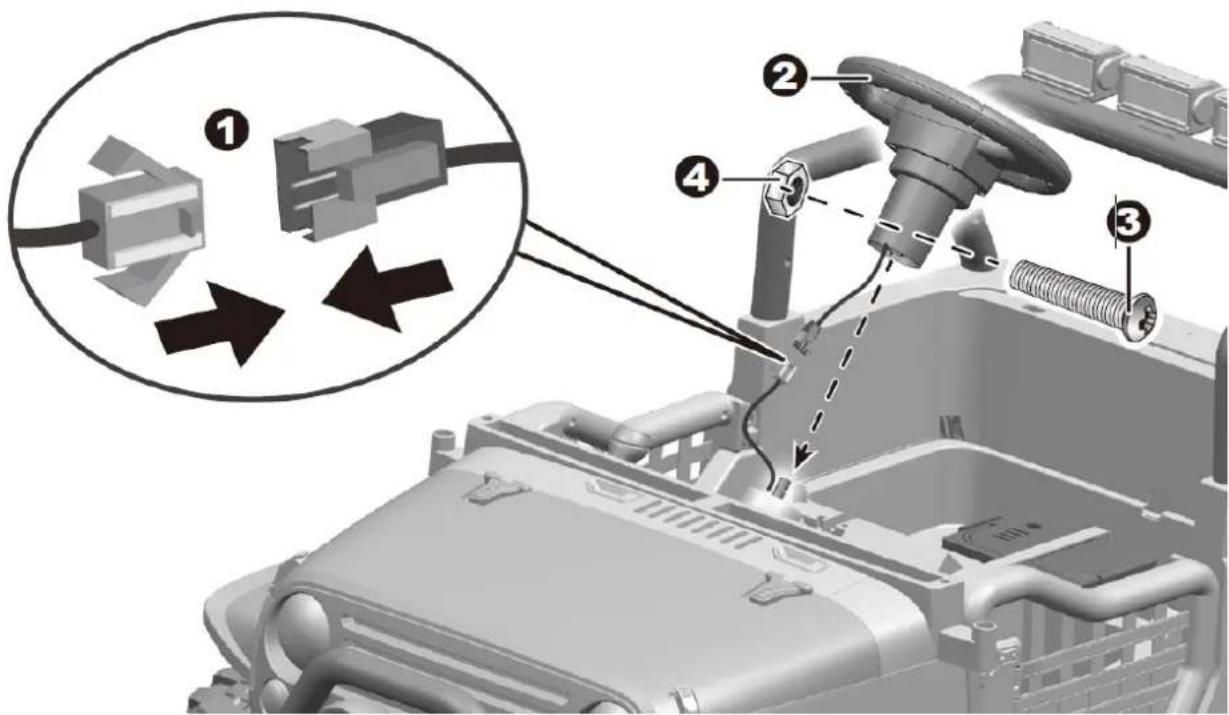

Montering av ratten

1. Sätt ihop terminalen från ratten med terminalen från karossen (1).
2. Sätt ihop ratten med rattstammen (2).
3. Placera hålen i rattstammen och ratten på varandra. Sätt i maskinskruven M5 x 45 (3).
4. Sätt på muttern motsatt och spänn åt med en skruvmejsel (4).

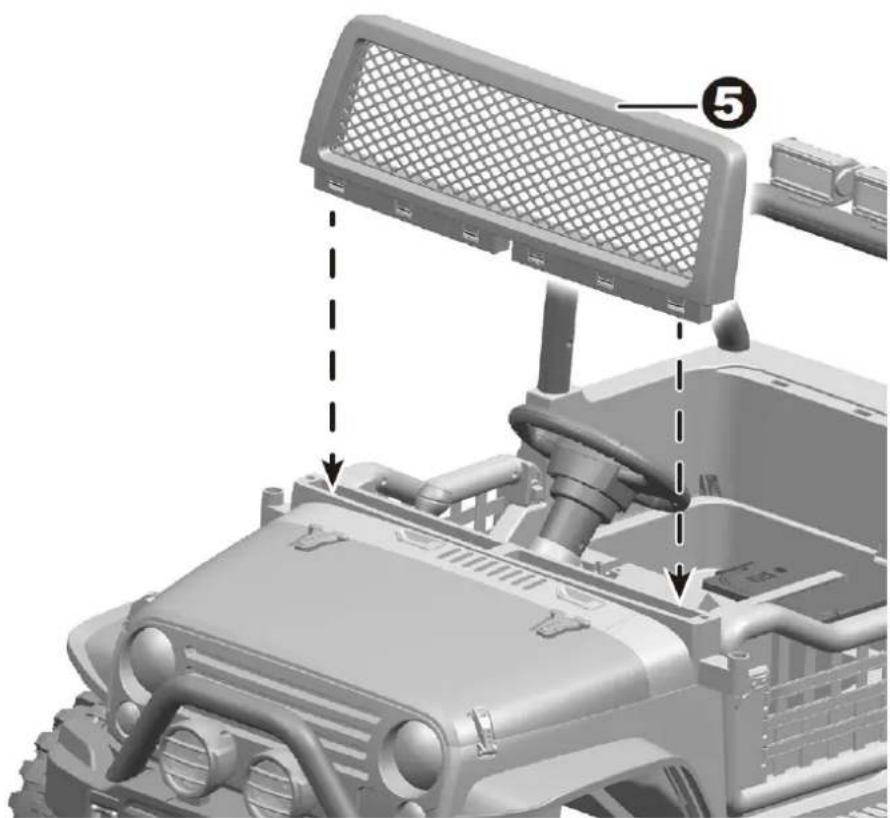

5. Klicka ner frontgallret i karossen (5).

Montering av sidospeglar och strömanslutning

1. Tryck ner sidospeglarna i hålen på karossen. Var uppmärksam på höger och vänster.

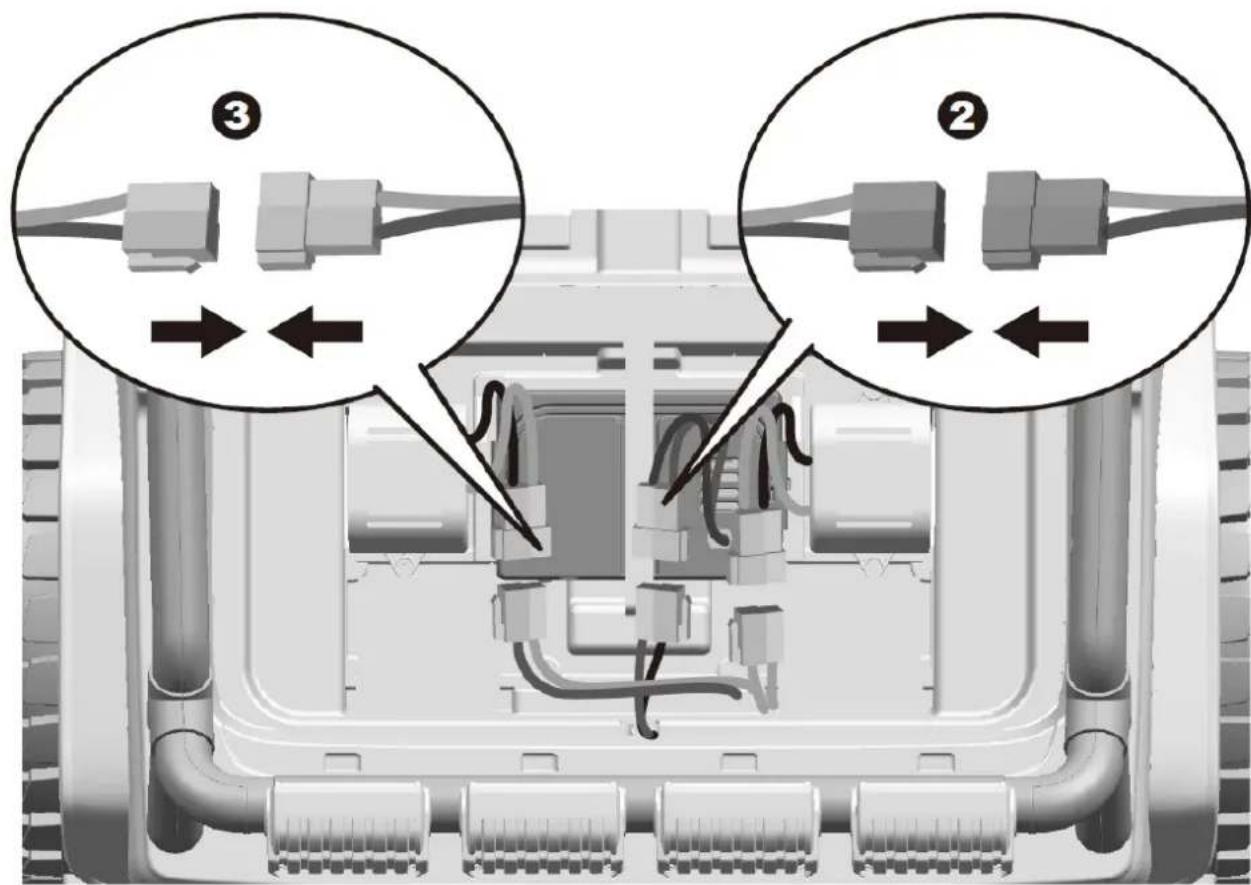

1. Sätt ihop den röda terminalen från karossen med den röda terminalen från batteriet.

2. Sätt ihop den vita terminalen från motorn med den vita terminalen från karossen. Upprepa proceduren på den andra sidan av bilen.

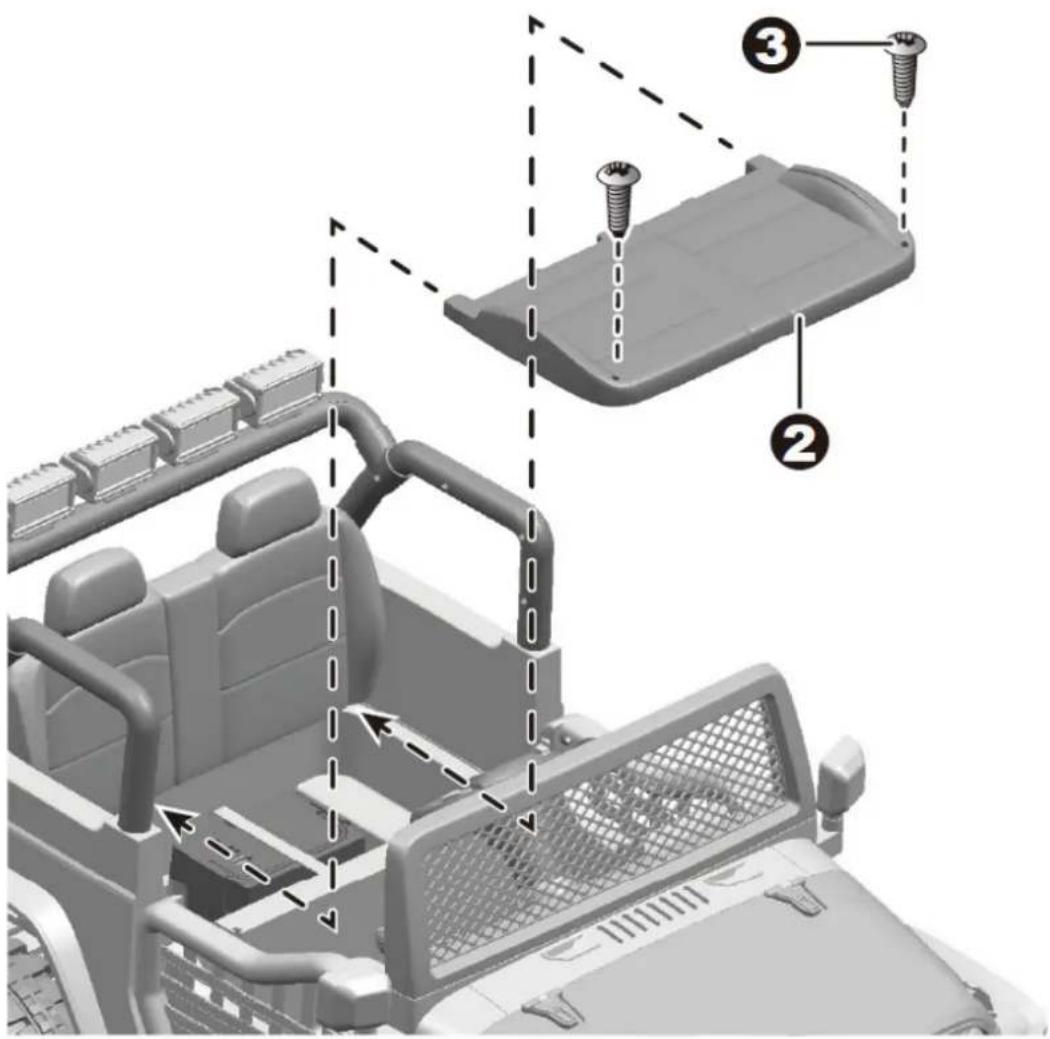

1. Tryck ner tapparna från ryggstödet i hålen på karossen.

2. Placera sätet som visat på teckningen.

3. Fäst sätet med två ∅4 x 12 skruvar och spänn åt med en skruvmejsel.

VIGTIGT! Stanna alltid bilen när hastigheten eller riktningen av bilen ändras. Då undviks skada av motor och växel.

1. Fotpedal: För att få bilen att köra, trampa på fotpedalen/gaspedalen.
   För att bromsa/sänka farten, lyft foten från fotpedalen/gaspedalen.
2. Tuta: Tryck på knappen för att tuta.

A. Strömknapp: Tryck på knappen för att starta motorn. Tryck på knappen i 3 sekunder för att stanna motorn.

B. Framåt- och bakåtdriftknapp:

Ändra riktning (framåt-/bakåtdrift). Bilen har endast flera hastigheter vid framåtdrift.

C. Display: Visar batteriets strömnivå när bilen stannar. När nivån kommer under

12 ska batteriet laddas

D. Ljusknapp: Tänd/släck ljuset.

E. Play/Paus: Spela musik eller pausa.

F. Föregående nummer/sänk volym

G. Nästa nummer/höj volym

H. Vibreringsmode/-läge

I. USB-uttag: Gör det möjligt att spela upp musik m.m. från din mobila enhet/USB-enhet genom bilens högtalare. Endast MP3-format.

J. 3,5 mm AUX-uttag: Gör det möjligt att spela musik m.m. från din mobila enhet genom bilens högtalare. Endast MP3-format.

K. Musikmode/-läge

L. Byt mellan FM-radio, USB-, AUX-input eller Bluetooth:

När läget är FM-radio, håll inne knappen E (play/paus) för att söka efter radiokanal. När din telefon är ansluten via Bluetooth, kan samtal besvaras genom mikrofonen på instrumentbrädan.

Kontakt-/parningsknapp Framåtknapp Bromsknapp Bakåtknapp Höger knapp Hastighetsknapp Vänster knapp Hög hastighetslampa Normal hastighetslampa Låg hastighetslampa

Isättning av batterier i fjärrkontrollen:

Öppna luckan i batterikammaren på baksidan av fjärrkontrollen och sätt i 2xAAA-batterier. OBS: Batterier medföljer inte.

1. Kontakt-/parningsknapp: Tryck och håll nere knappen i 3 sekunder och låg hastighetsljuset blinkar. Sätt på bilen med strömknappen, låg hastighetsljuset slutar med att blinka, vilket betyder att förbindelse har skapats mellan fjärrkontrollen och bilen. Om det inte lyckas, ta ut batterierna och försök igen.

2. Bromsknapp: Tryck på knappen och bilen bromsar, tryck igen och bromsen frigörs.

3. Hastighetsknapp: Med knappen kan man byta mellan tre hastigheter: hög, normal och låg. Vid bakåtdrift finns det bara en hastighet.

OBS:

• Om fjärrkontrollen inte används i 10 sekunder, stängs den automatiskt av.
• Tryck på en godtycklig knapp för att återetablera förbindelsen.

WARNING!

ENDAST VUXNA FÅR LADDA BATTERIER!

WARNING!

Bilen har laddskydd – när det laddas avbryts alla funktioner på bilen!

• POWER-knappen på bilen ska vara i OFF-position vid laddning.
• Innan första användning av bilen, ska batteriet laddas 4-6 timmar. Ladda inte batteriet i över 10 timmar, detta för att undvika överhettning av laddaren.
• När och om bilen börjar köra långsamt, bör batteriet laddas.
• Efter varje användning eller en gång i månaden bör batteriet laddas 8-12 timmar, aldrig över 20 timmar.
• Använd endast den medlevererade laddaren och batteriet till bilen.

1. Sätt i laddaren i laddningsuttaget i sätet (se bild).
2. Sätt laddaren i ditt vägguttag och laddningen påbörjas.
