Tuotetyyppi	Lelu
Brändi	Nordic Play
Malli	805-894
Suositeltu ikä	3+ vuotta
Mitat (P x L x K)	30 x 20 x 15 cm
Paino	0.5 kg
Materiaali	ABS-muovia, myrkytön
Virtalähde	Ei ole (manuaalinen käyttö)
Akkuvaatimukset	Ei sovellettavissa
Toiminnot	Vuorovaikutteinen leikki, ääniefektit (jos sovellettavissa), liikkuvat osat
Kokoaminen vaaditaan	Kyllä, pieni kokoaminen (ruuvit mukana)
Väri	Monivärinen
Turvallisuussertifikaatit	CE, EN71
Hoito-ohjeet	Pyyhi puhtaaksi kuivalla liinalla. Älä upota veteen.
Varaosien saatavuus	Ota yhteyttä Nordic Playn asiakaspalveluun
Korjattavuus	Rajoitettu; sisällä ei ole käyttäjän huollettavia osia
Pakkaus sisältää	1 lelu, käyttöohje
Takuu	2 vuotta valmistusvirheitä vastaan

Usein kysytyt kysymykset - 805-894 Nordic Play

Mikä on tämän lelun suositeltu ikä?

Lelu on suositeltu 3-vuotiaille ja sitä vanhemmille lapsille pienten osien vuoksi.

Tarvitseeko lelu paristoja?

Ei, tämä lelu on manuaalinen eikä tarvitse paristoja.

Kuinka puhdistan lelun?

Pyyhi lelu kuivalla liinalla. Älä käytä vettä tai puhdistusaineita, äläkä koskaan upota sitä veteen.

Vaaditaanko kokoamista?

Kyllä, pieni kokoaminen tarvitaan. Ruuvit ovat mukana. Katso ohjeita käyttöoppaasta.

Mistä materiaaleista lelu on tehty?

Lelu on valmistettu myrkyttömästä ABS-muovista, joka täyttää turvallisuusstandardit.

Voinko saada varaosia?

Ota yhteyttä Nordic Playn asiakaspalveluun varaosien saatavuudesta. Kaikki osat eivät välttämättä ole vaihdettavissa.

Onko lelu turvallinen lapsille?

Kyllä, se täyttää CE- ja EN71-turvallisuusstandardit. Valvo aina pieniä lapsia leikin aikana.

Mitkä ovat lelun mitat?

Lelun mitat ovat noin 30 x 20 x 15 cm (P x L x K).

Tuottaako se ääniä?

Jotkut variantit saattavat sisältää ääniefektejä; tarkista tuotekuvaus. Tässä mallissa ei ole elektronisia ääniä.

Kuinka pitkä takuu on?

Lelulla on 2 vuoden takuu valmistusvirheitä vastaan.

KÄYTTÖOHJE 805-894 Nordic Play

NORDIC PLAY-tuotteiden yleiset turvallisuusmääräykset

Varoitus:

• Ajoneuvoa ei saa käyttää teillä, jalkakäytävillä, rinteillä tai hiekalla.
• Ajoneuvoa saa käyttää vain tasaisilla pinnoilla.
• Älä ylikuormita ajoneuvoa. Kiinnitä huomiota painorajoituksiin. Tyypillinen enimmäispaino on 25 - 35 kg. Tarkista käyttämäsi mallin enimmäispaino käyttäjälle.
• Aikuisen pitää huolehtia akun latauksesta.
• Ajoneuvoa käyttävien lasten on oltava aina vastuullisen aikuisen valvonnassa.
• Älä yritä ladata ajoneuvoa ohjeiden vastaisesti.
• Älä aja vedessä tai muussa nesteessä.
• Pysäytä ajoneuvo, kun se lähestyy estettä, käänny pois esteen luota ja aja muualla.
• Lataa akku, kun ajoneuvo alkaa toimia hitaasti, muutoin akun käyttöikä saattaa lyhentyä.
• Lataa akku täyteen ennen akun säilytystä pitkiä aikoja ilman käyttöä. Lataa akku kolmen kuukauden välein akun käyttöiän pidentämiseksi.
• Älä aja sateessa.
• Akku, laturi, sähköjohdot, pistorasiat, runko ja muut osat on tarkistettava säännöllisesti. Jos vauriota havaitaan, ajoneuvoa ei saa käyttää ennen korjaamista.
• Laturi on tarkistettava säännöllisesti, jotta varmistetaan ettei sen virtajohto tai muut osat ole vioittuneet. Jos vauriota ilmenee, laturia ei saa käyttää ennen vahingon korjaamista.
• Alle 3-vuotiaat lapset eivät saa käyttää akkukäyttöistä laitetta.
• Akutonta ajoneuvoa voi käyttää 1 vuoden iästä alkaen.
• Ajoneuvoa saa käyttää vain suositellun laturin kanssa.
  • Laturi ei ole lelu.
• Puhdista ajoneuvo vain kostealla liinalla.
• Tarkista, että kaikki ajoneuvon osat ovat ehjiä. Jos ei, korjaa tai vaihda ne.
• On suositeltavaa käyttää suojavarusteita ajoneuvosta riippuen.
• Kuluneet akut ja paristot on poistettava ajoneuvosta tai vaihdettava.
• Akku ja paristot on poistettava ja kierrätettävä asianmukaisesti erillään ajoneuvon hävittämisestä.
• Vaatimustenmukaisuusvakuutus: Tämä tuote on EU-direktiivin 2014/53 / EU vaatimusten mukainen.

Varoitus:

Kiinnitä huomiota lapsen turvallisuuteen seuraavasti:

• Vain aikuiset voivat asentaa tuotteen käyttökuntoon.
• Pienet osat, pakkausmateriaali ja muovipussit on pidettävä poissa lasten ulottuvilta tukehtumisvaaran takia.
• Lapset eivät saa päästä käsiksi akkuun.
• Aikuisten valvonta on välttämätöntä aina kun ajoneuvoa käytetään.
• Alle 3-vuotiaat lapset eivät saa käyttää akkukäyttöistä ajoneuvoa.
• Akutonta ajoneuvoa voi käyttää 1 vuoden iästä alkaen.
• Käytä ajoneuvoa aina varovasti ja huomaa, että ajo-osaaminen on välttämätöntä, jotta vältettäisiin kaatumiset ja muut onnettomuudet, jotka voivat aiheuttaa vahinkoa käyttäjälle tai kolmannelle osapuolelle.

NORDIC PLAY-tuotteiden yleiset turvallisuusmääräykset

Varoitus:

• Lapset on perehdytettävä huolella ajoneuvon käyttöön ennen ensimmäistä ajokertaa, erityisesti ajoneuvon jarrujen ja pysäyttämisen suhteen.
• Ei saa missään tapauksessa käyttää liikenteessä. Käytä ajoneuvoa vain yksityisellä alueella.
• Aja vain tasaisilla pinnoilla, kaukana muista ajoneuvoista ja esteistä.
• Vältä teräviä kuoppia ja pintoja, joiden rakenne tai muoto muuttuu yllättäen.
• Vältä teitä ja pintoja, joilla esiintyy vettä, hiekkaa, soraa, kuraa, lehtiä tai muuta häiritsevää materiaalia.
• Märkä sää voi heikentää ajoneuvon etenemiskykyä, jarrujen toimintaa ja näkyvyyttä.
• Älä aja, kun on hämärää.
  • Vältä liiallista nopeutta alamäessä.
• Varo jalankulkijoita.
• Tarkista ja kiristä kaikki ruuvit ennen jokaista käyttökertaa. Älä anna kahden tai useamman lapsen käyttää ajoneuvoa samanaikaisesti. Ajoneuvo on tarkoitettu vain yhdelle käyttäjälle kerrallaan.
• Älä käytä ajoneuvoa, jos se on vaurioitunut.
  • Vaihda vaurioituneet osat välittömästi.

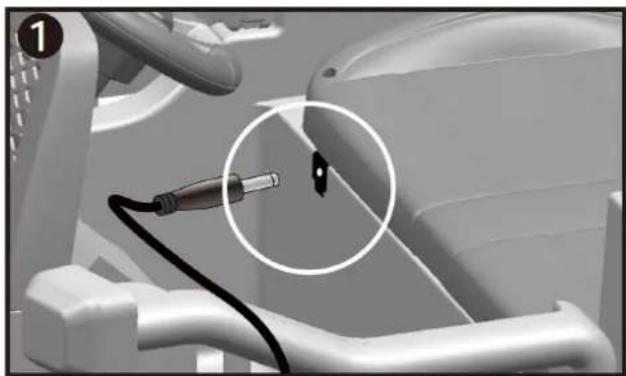

Kytke virtajohdot akkuun ohjeiden mukaisesti. Kytke laturin johto ajoneuvon pistokceeseen ja latauslaite 220V -pistorasiaan. Ajoneuvo alkaa latautua. Anna latautua 8-12 tuntia ennen ensimmäistä käyttökertaa.

Huomio!: Vaihdettaessa eteen/taakse -suunnan välillä, ajoneuvon pitää olla kokonaan pysähtyneenä, muutoin moottori ja vaihteisto voivat vaurioitua.

Eteen: 1. Kytke Eteen/taakse -valintakytkin asentoon "Forward" (eteen)

1. Paina jalkapainiketta, jotta ajoneuvo liikkuu eteenpäin

Pysäyttäminen: 1. Nosta jalka pois jalkapainikkeelta, jotta ajoneuvo pysähtyy.

Peruuttaminen: 1. Kytke Eteen/taakse -valintakytkin asentoon "Backward" (taakse)

1. Paina jalkapainiketta, jotta ajoneuvo liikkuu taaksepäin

Akun kytkeminen

Irrota istuinta rungossa kiinni pitävä ruuvi. Poista istuin ja kytke sen alta löytyvän akun johtimet seuraavasti: kytke punainen johto akun punaiseen liittimeen ja musta johto akun mustaan liittimeen. Älä milloinkaan kytke johtoja ristiin tai vääriin väreihin. Aseta sitten istuin takaisin paikoilleen ja kiristä istuinta kiinni pitävä ruuvi. Lataa akkua 8-12 tuntia ennen ensimmäistä käyttöä.

Miten vältetään ajoneuvon ylikuormitusta:

• Ylikuormituksen välttämiseksi ajoneuvoa saa kuljettaa enintään 25 kg henkilö.
• Älä kiinnitä mitään kuormaa tai lastia autoon.
• Älä aja jyrkkiä mäkiä.
• Älä aja sellaisten esineiden tai esteiden yli, jotka voivat estää renkaiden vapaan pyörimisen.
• Älä aja, kun on erittäin kuuma sää. Kuuma sää voi aiheuttaa ylikuumenemisen vaaran.
• Älä anna veden tai muun nesteen joutua kosketuksiin akun tai muiden sähköisten komponenttien kanssa.
• Älä yritä muuttaa tai virittää sähköjärjestelmiä. Tämä voi aiheuttaa oikosulun ja sulake katkaisee virran.
  Auton sähköjärjestelmä voi myös vahingoittua pysyvästi.

Akun vaihto ja hävittäminen

Kaikki akut kuluvat lopulta loppuun ja menettävät kykynsä latautua. Riippuen latauskertojen määrästä ja latausten suoritustavasta, akku toimii yhdestä kolmeen vuotta. Seuraa näitä ohjeita akun vaihtamiseen ja turvalliseen kierrättämiseen.

• Ota istuin irti.
• Irrota kaapelit akusta.
• Irrota akun mahdolliset metallikiinnikkeet.
• Poista mahdollinen akkukansi.
  • Nosta akku ulos ajoneuvosta.
• On suositeltavaa käyttää käsineitä, kun irrotat akkua.

- Älä nosta akkua johdoista.

- Laita akku muovipussiin. Tärkeää! Hävitä vanha akku ainoastaan viemällä se paikalliseen, erityiseen jätepisteeseen, joka on varustettu ongelmajätteiden vastaanottotoiminnoilla. Akku on lyijyakku, jonka sisältö on myrkyllistä. Akkua ei saa missään tapauksessa hävittää talousjätteen mukana!

- Aseta uusi akku ja kytke kaapelit uudelleen.

- Kiinnitä akun mahdolliset metallikiinnikkeet.

- Asenna istuin paikoilleen ja lataa akku ensimmäisen käyttökerran ohjeiden mukaan 8-12 tuntia ennen ensimmäistä käyttökertaa.

Ympäristön suojelemiseksi paristot ja sähkölaitteet on hävitettävä erillään kotitalousjätteistä. Ota yhteyttä kuntaan lähimmän kierrätyspisteen löytämiseksi.

Ongelma Syy Ratkaisu
Ajoneuvolla ei voi ajaa Akussa ei ole virtaa Lataa akku.
		Automaattisulake on lauennut Sammuta ajoneuvo vähintään viideksi minuutiksi. Vältä ylikuormaa.
		Löysät johdot Tarkista, että kaikki johdot on kiinnitetty kunnolla. Lataa ajoneuvon akku uudelleen.
		Akun käyttöikä on päättynyt Hanki uusi akku. Kierrätä vanha akku vastuullisesti
		Sähköpiiri on vaurioitunut Lähetä tuote korjattavaksi.
		Moottori on vaurioitunut Lähetä tuote korjattavaksi.
Ajoneuvo ei toimi kovin pitkään kerrallaan	Akku ei lataudu täysin Tarkista, että johdot on kytketty kun-nolla akkuun, ja lataa akku uudelleen.
	Akun elinkari on lopuillaan Hanki uusi akku. Kierrätä vanha akku vastuullisesti.
Pyörä kulkee epätavallisen hitaasti	Akussa ei ole virtaa Lataa akku.
	Akun elinkari on lopuillaan Hanki uusi akku. Kierrätä vanha akku vastuullisesti.
	Ajoneuvossa on ylikuormaa	Vähennä kuormaa. Ajoneuvon kan-tavuus on 25 kg.
	Ajoneuvoa käytetään epäsopivassa maastossa.	Löydä parempi alue ajoa varten.
Ajoneuvoa pitää työntää, jotta se lähtisi liikkeelle	Löysät johdot Tarkista, että kaikki johdot ovat paikoillaan ja kiinnitetty lujasti. Lataa akku uudelleen.
	Moottori on vaurioitunut Lähetä tuote korjattavaksi.
Vaihteita on vaikea vaihtaa Vaihteita käytetään vastoin ohjeita, ajoneuvon ollessa liikkeessä		Ajoneuvon on oltava täysin paikoilla-an vaihteita käytettäessä.
Oudot mekaaniset äänet moottorista tai vaihteistosta	Vaihteet ovat vaurioituneet.	Lähetä tuote korjattavaksi.
	Moottori on vaurioitunut.	Lähetä tuote korjattavaksi.
Akku ei lataudu	Löysät johdot	Tarkista, että kaikki johdot ovat paiko-illaan ja kiinnitetty lujasti. Lataa akku uudelleen.
	Laturi ei ole kytkettynä	Tarkista, että laturi on kytketty oikein.
	Laturi on vaurioitunut	Vaihda laturi.
Laturi kuumenee latauksen aikana	Tämä on normaalia	Mitään toimenpiteitä ei tarvita.

Ajoneuvon ylläpito

• Tarkista kaikki ruuvit säännöllisesti ja kiristä tarvittaessa.
• Tarkista ajoneuvon muoviosat usein vaurioiden varalta.
• Pyörän mekaaniset osat voidaan tarvittaessa voidella öljyllä.
• Säilytä tuote sisätiloissa ja suojassa sääolosuhteilta
• Pidä tuote etäällä kuumista kohteista, kuten tulisijoista, lämmittimistä ja vastaavista.
• Älä puhdista tuotetta puutarhaletkulla. Älä myöskään käytä saippuaa. Kuiva tai hieman kostea kangas riittää.
• Älä aja sateessa, lumessa, hiekalla tai soralla, koska se voi vahingoittaa ajoneuvoa.
• Jos tuotetta ei tulla käyttämään pitkään aikaan, lataa akku ensin täyteen ja irrota sitten kaikki kaapelit.

Asennus- ja käyttöohjeet

Lue asennus- ja käyttöohjeet huolellisesti ennen auton käyttöä.

Tutustuta lapsesi erilaisiin säätimiin ja turvatoimiin, ennen auton käyttöönottoa. Näytä miten auto toimii ja miten sillä ajetaan. Aikuisen vastuulla on, että lapsi ymmärtää auton ja sen käytön ja turvatoimet. Käy tarvittaessa käyttöohjeet läpi lapsesi kanssa.

Ikä: 3+ years	Akku: 12V 10Ah
Kantavuus: 50 kg	Mitat: 114,5 x 72,5 x 73 cm
Nopeus: 3-8 km/h
Materiaali: Metalli ja muovi		Optimaalinen lämpötila:	0 - 40°
Laturi:	Input: 100-240V AC Lataus aika: 8 - 12 tuntia
	Output: DC 12V 500 - 1000mA	Moottori: DC 12V

Tuote täyttää seuraavat standardit/hyväksynnät: ASTM F963; GB6675,GB19865; EN71 and EN62115 standard.

OSAT

NRO.	Osan nimi	Määarä 4WD	Huomautus
1 Kori/Runko 1
2 Vaihdelaatikko takana 2
3 Vaihdelaatikko takana 2
4 Rengas 4
5 Renkaiden vetolevy 4
6 \ Ei sisälly tähän tuotteeseen
7 ∅10 kirstyslevy 4
8 Pölykapseli 4
9	Lukkomutteri	4
10 Valotanko		1
11	Valotangon tuki	2
12	∅4 x 12 ruuvia	18
13	Sivupeilit	2 Vasen ja oikea
14	Ratti	1
15 M5 x 45 koneruuvi		1
16	∅5 mutteri	1
17	Tuulilasi	1
18	Istuin	1
19	Istuimen selkänoja	1
20	Kiinteä avain	1
21	Laturi	1
22	Kauko-ohjain	1

Kokoamistyökalut (Ei sisälly toimitukseen):

Ruuvimeisseli

HUOMAUTUS: tietyt kaaviossa näkyvät osat asennetaan molemmille puolille.

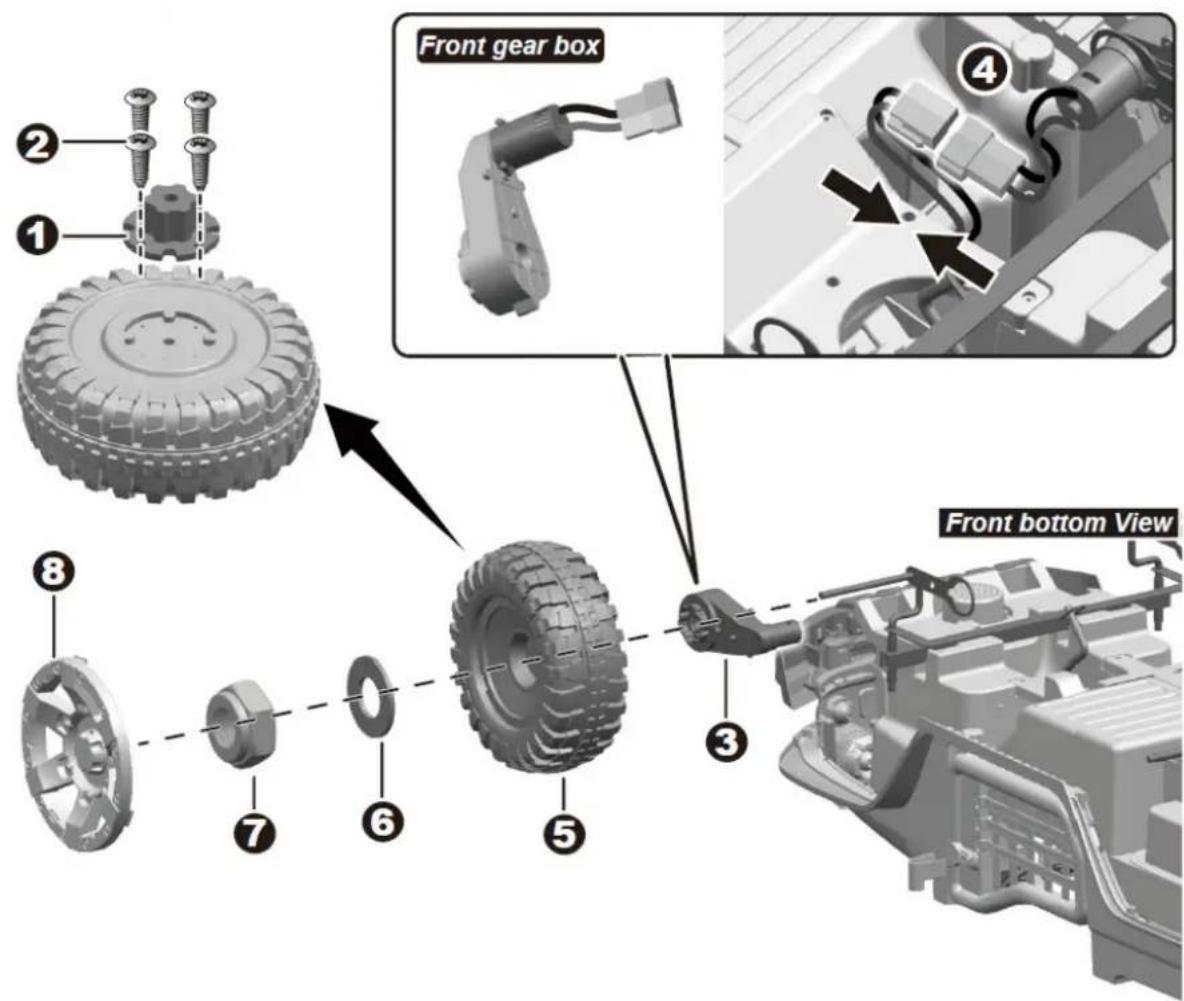

Etupyörien asennus

Käännä auto ylösalaisin.
1-2. Asenna pyöränvetolevy pyörään, tähän käytetään 4 kpl. ∅4 x 12. ruuveja.
Käytä ruuvimeisseliä.
3-4. Aseta vaihdelaatikko etuakselille. Liitä vaihteiston liittimet rungon liittimiin.
5. Työnnä rengas (asennettu vetopyörällä) kiinni etuakseliin. Kontrolloi, että pyöränvetolevy on kiristetty vaihdelaatikkoon.
6. Aseta kiristyslevy ∅10 etuakseliin.
7. Kiinnitä pyörä lukitusmutterilla ja kiristä varovasti kiristysavaimella.
8. Viimeistele asettamalla pölykapselit paikalleen molempiin etupyöriin.

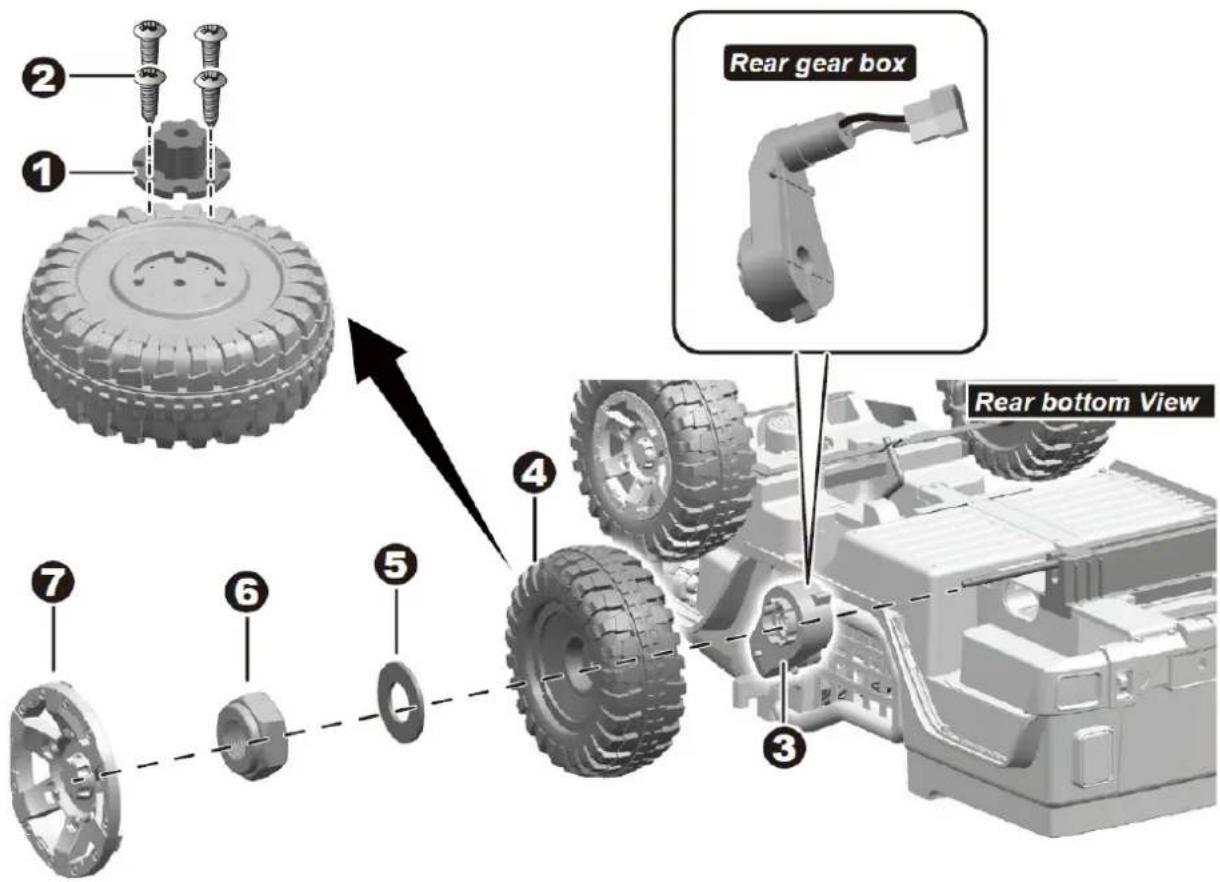

Takapyörän asennus

Poista kaikki osat taka-akselilta.

1-2. Asenna pyöränvetolevy pyörään, tähän käytetään 4 kpl. ∅4 x 12. ruuveja. Käytä ruuvimeisseliä.
3. Aseta vaihdelaatikko taka-akselille. Liitä vaihteiston liittimet rungon liittimiin.
4. Työnnä rengas (asennettu vetopyörällä) kiinni taka-akseliin. Kontrolloi, että pyöränvetolevy on kiristetty vaihdelaatikkoon.
5. Aseta kiristyslevy ∅10 etuakseliin
6. Kiinnitä pyörä lukitusmutterilla ja kiristä varovasti kiristysavaimella
7. Viimeistele asettamalla pölykapselit paikalleen molempiin takapyöriin.

Valotangon asennus

Käännä auto oikeinpäin pyörille.

1. Yhdistä valotangon liittimet yhteen tuen liittimen kanssa (1)
2. Kokoa valotanko tuen kanssa (2).
3. Liitä tuen liitin yhteen rungosta tulevan liittimen kanssa.(3).
4. Napsauta koottu valotankorungon reikiin.(4).

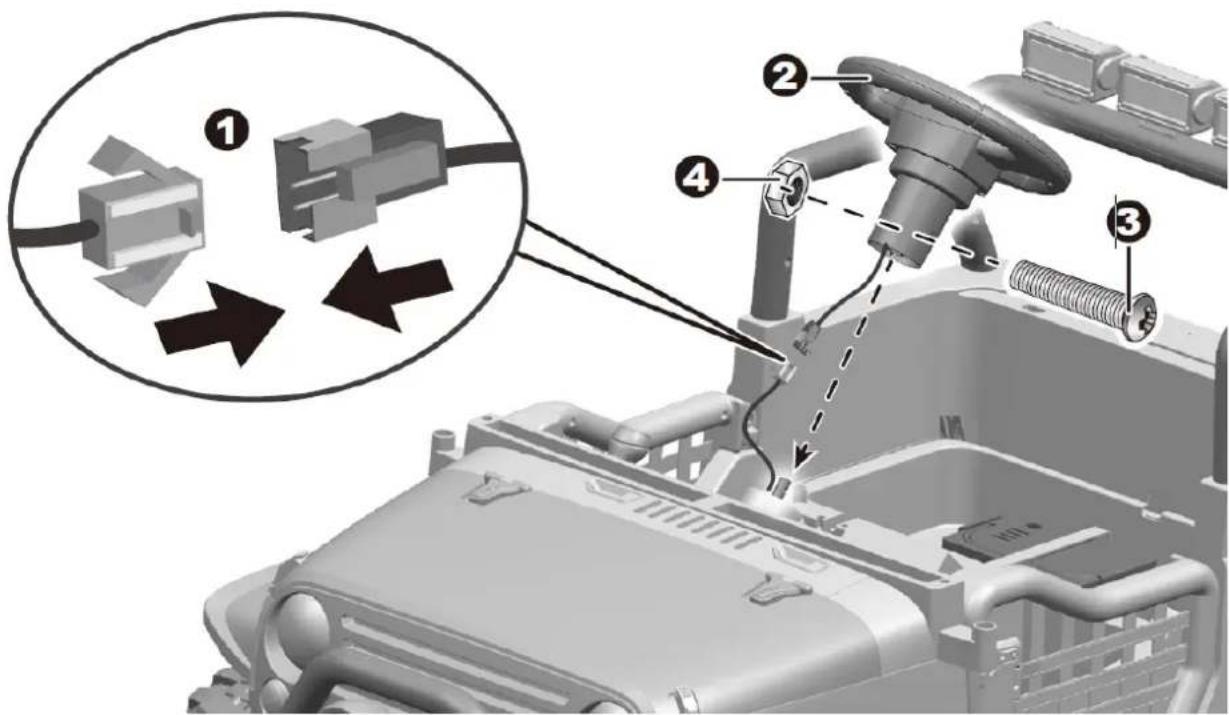

Ohjauspyörän asentaminen

1. Liitä ratin liitin yhteen rungon liittimen kanssa (1).
2. Liitä ohjauspyörä ohjaustankoon (2).
3. Aseta ohjaustangon ja ratin reiät vierekkäin. Aseta M5 x 45 -koneruuvi paikalleen. (3)
4. Aseta mutteri vastakkaiselle puolelle ja kiristä ruuvimeisselillä (4).

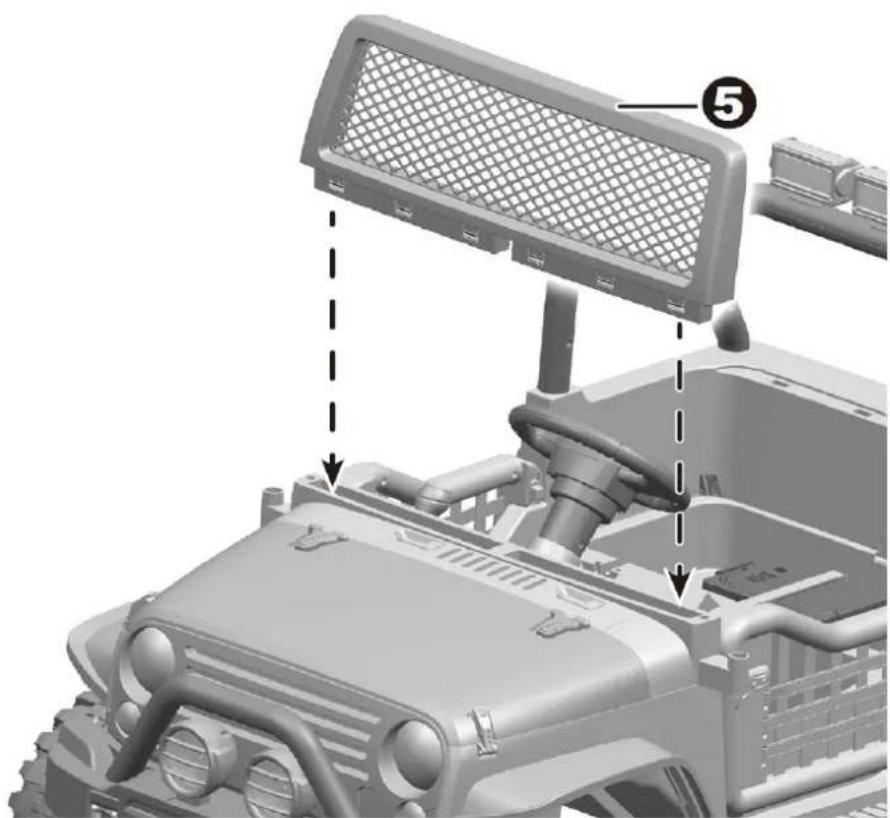

5. Napsauta tuulilasi kiinni runkoon (5).

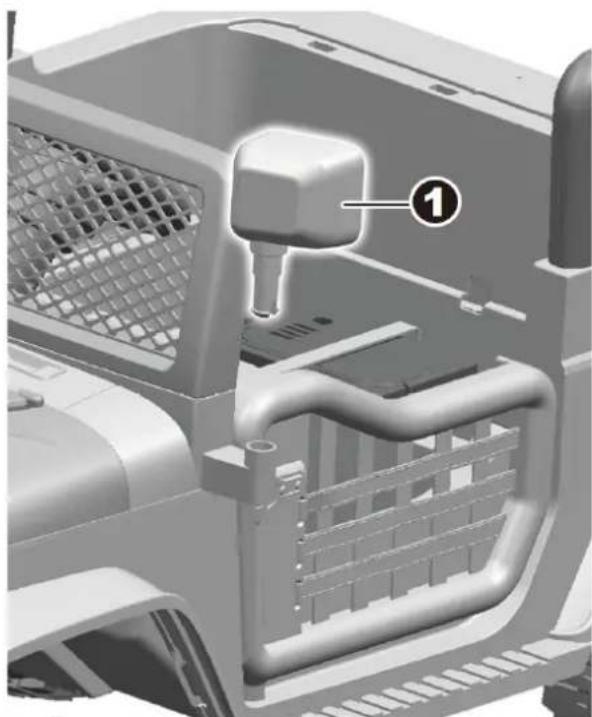

Sivupeilien asennus ja sähköliitäntä

1. Työnnä sivupeilit alas rungon reikiin. Huomio oikea ja vasen.

1. Yhdistä rungon punainen napa akun punaiseen napaan .

2. Yhdistä moottorin valkoinen napa yhteen rungon valkoisen liittimen kanssa. Toista toimenpide auton toisella puolella.

1. Paina kielekkeet selkänojasta rungon reikiin.
2. Aseta istuin piirustuksen osoittamalla tavalla.
3. Kiinnitä istuin kahdella ∅4 x 12 ruuvilla ja ruuvimeisselillä.

HUOMIO! Pysäytä aina auto, kun vaihdat vaihdetta tai ajosuuntaa. Näin vältät moottorin ja vaihteiden vahingoittumisen.

1. Jalka poljin: • Saat auton liikkeelle painamalla kaasupoljinta.
2. Jarruttaminen tapahtuu nostamalla jalka polkimelta.
3. Torvi-painike: Paina nappia ja äänitorvi antaa äänen.

A. Virtapainike: Paina painiketta ja moottori käynnistyy. Paina painiketta 3 sekuntia ja moottori pysähtyy.

B. Eteenpäin ja taaksepäin painike:

Vaihda suuntaa (eteen-/ taaksepäin). Autossa on useampi eteenpäin kuljettavaa vaihdetta.

C. Näyttö: Näyttää akun tehotason, kun auto on pysähdyksissä. Kun taso on alle 12, lataa akku.

D. Valo-painike: Sytytä tai sammuta valot.

E. Play / Pause: Musiikin soitto tai keskeyttäminen.

F. Edell. kappale / vähennä äänenvoimakkuutta.

G. Seuraava kappale / lisää äänenvoimakkuutta.

H. Tärinä tila

I. USB-liitäntä: Voit soittaa musiikkia mm. mobiililaitteen/USB-liittimen ja auton kaiuttimien kautta. Vain MP3-muoto.

J. 3,5 mm:n AUX-ulostulo: Voit kuunnella musiikkia mm. mobiililaitteesta ja auton kaiuttimien kautta. Vain MP3-muoto.

K. Musiikkitila

1. Vaihda FM-radion, USB:n, AUX-tulon tai Bluetoothin välillä.

Kun tila = FM-radio, pidä E-painiketta (play / pause) alhaalla radiokanavan haun ajan. Kun puhelin on yhdistetty Bluetoothin kautta, vastaaminen puheluun onnistuu kojelaudassa olevan mikrofonin kautta.

Kauko-ohjaimen käyttö:

Kontakti- / pariliitosnappi Eteenpäin-painike Peruutus-painike Nopeus-painike Jarru-painike Oikealle-painike Vasemmalle-painike Nopeusvalo- Nopea Nopeusvalo- normaali Nopeusvalo - matala

Paristojen asettaminen kauko-ohjaimeen:

Avaa kauko-ohjaimen takana oleva paristokotelon kansi ja aseta 2 X AAA -paristoa paikoilleen.

HUOMAUTUS: Paristot eivät sisälly toimitukseen.

1. Kontakti / pariliitosnappi

Pidä kontaktipainiketta painettuna 3 sekuntia ja matalan nopeuden valo vilkkuu. Käynnistä auton virtanappi, matalan nopeuden valo lopettaa vilkkumisen, mikä tarkoittaa, että yhteys auton ja kaukosäätimen välillä on luotu Jos tämä ei onnistu, ota paristot ulos kotelosta ja laita ne taas paikalleen ja yritä uudelleen.

2. Jarru-painike

Paina painiketta ja auton jarruja, paina uudelleen ja jarru laukeaa.

3. Nopeus-painike

Painikkeen avulla voit vaihtaa 3 nopeuden välillä: Nopea, normaali ja matala.

Peruuttamiseen, vain 1 nopeus.

Huomio:

• Jos kaukosäädintä ei käytetä 10 sekuntiin, se sammu automaattisesti.
• Paina mitä tahansa painiketta ja yhteys muodostuu uudelleen.

VAROITUS!

VAIN AIKUISET SAAVAT LADATA AKUN!

VAROITUS!

Autossa on lataussuoja, kun autoa ladataan kaikki auton toiminnot keskeytyy!

• VIRTA-painike (POWER) on oltava OFF-asennossa latauksen aikana.
- Ennen ensimmäistä käyttökertaa akkua on ladattava 4-6 tuntia. Älä lataa akkua enempää kuin 10 tuntia laturin ylikuumenemisen välttämiseksi.
- Kun ja jos auto alkaa liikkua hitaasti, akku on ladattava.
- Jokaisen käyttökerran jälkeen tai kerran kuukaudessa akku on ladattava 8-12 tuntia, ei koskaan yli 20 tuntia.
- Käytä autossasi vain mukana toimitettua laturia ja akkua.

1. Laita laturin johto istuimen alapuolella olevaan pistokkeeseen (katso kuva)
2. Aseta laturi pistorasiaan ja lataus käynnistyy.

NORDIC

PLAY Speed
