805-894 - Legetøj Nordic Play - Gratis brugsanvisning og manual

Produkttype	Legetøj
Mærke	Nordic Play
Model	805-894
Anbefalet alder	3+ år
Mål (L x B x H)	30 x 20 x 15 cm
Vægt	0,5 kg
Materiale	ABS-plast, ikke-giftig
Strømkilde	Ingen (manuel betjening)
Batterikrav	Ikke relevant
Funktioner	Interaktiv leg, lydeffekter (hvis relevant), bevægelige dele
Samling påkrævet	Ja, mindre samling (skruer medfølger)
Farve	Multifarvet
Sikkerhedscertificeringer	CE, EN71
Plejeinstruktioner	Tør af med en tør klud. Må ikke nedsænkes i vand.
Reservedele tilgængelighed	Kontakt Nordic Play kundeservice
Reparerbarhed	Begrænset; ingen bruger-servicebare dele indeni
Pakken indeholder	1 legetøj, instruktionsmanual
Garanti	2 år mod produktionsfejl

Ofte stillede spørgsmål - 805-894 Nordic Play

Hvad er den anbefalede alder for dette legetøj?

Legetøjet anbefales til børn fra 3 år og derover på grund af små dele.

Kræver legetøjet batterier?

Nej, dette legetøj er manuelt betjent og kræver ikke batterier.

Hvordan rengør jeg legetøjet?

Tør legetøjet af med en tør klud. Brug ikke vand eller rengøringsmidler, og nedsænk det aldrig i vand.

Er samling påkrævet?

Ja, mindre samling er nødvendig. Skruer medfølger. Se venligst manualen for instruktioner.

Hvilke materialer er legetøjet lavet af?

Legetøjet er lavet af ikke-giftig ABS-plast, der opfylder sikkerhedsstandarder.

Kan jeg få reservedele?

Kontakt Nordic Play kundeservice for tilgængelighed af reservedele. Ikke alle dele kan udskiftes.

Er legetøjet sikkert for børn?

Ja, det opfylder CE- og EN71-sikkerhedsstandarder. Hold altid opsyn med små børn under leg.

Hvad er målene på legetøjet?

Legetøjet måler cirka 30 x 20 x 15 cm (L x B x H).

Laver det lyde?

Nogle varianter kan indeholde lydeffekter; tjek produktbeskrivelsen. Denne model har ikke elektroniske lyde.

Hvor lang er garantien?

Legetøjet leveres med en 2-års garanti mod produktionsfejl.

BRUGSANVISNING 805-894 Nordic Play

Generelle sikkerhedsregler for NORDIC PLAY produkter

Advarsel:

• Køretøjet må ikke anvendes på veje, fortove, skråninger eller i sand.
• Køretøjet bør kun anvendes på plane overflader.
• Overbelast ikke køretøjet. Vær opmærksom på vægtbegrænsningerne.
  Typisk maksimal totalvægt 25 - 35 kg. Venligst kontroller for den pågældende model.
• Batteriopladning skal udføres af en voksen.
• Børn, der benytter dette køretøj, bør altid overvåges af en ansvarlig voksen.
  • Over oplad ikke køretøjets kredsløb.
• Kør ikke i vand eller andre væsker.
• Stop køretøjet, når du nærmer dig en hindring, drej væk fra hindringen og kør andetsteds.
• Venligst oplad batteriet, når køretøjet begynder at køre langsomt ellers vil levetiden på batteriet forkortes.
• Venligst oplad batteriet fuldt ud, før opbevaring af batteriet i længere perioder uden anvendelse. Oplad batteriet hver 3 måned, dette for at forlænge batteriets levetid.
  • Kør ikke i regnvejr.
• Batteri, oplader, elektriske ledninger, stik, kabinet og andre dele skal periodisk kontrolleres. Hvis der observeres skader, må køretøjet ikke anvendes før disse er udbedret.
• Opladeren skal kontrolleres regelmæssigt for skader på ledning, stik, kabinet eller andre dele. Ved skader må opladeren ikke anvendes, før skaden er udbedret.
• Køretøjer med batteri må ikke anvendes af børn under 3 år.
• Pedal / skubbe køretøjer uden batteri kan anvendes fra 1 års alderen.
• Køretøjet må kun anvendes med den anbefalede oplader.
• Opladeren er ikke et legetøj.
• Rengør kun med en fugtig opvredet klud.
• kontroller at alle komponenter er ubeskadigede, hvis ikke reparer eller udskift disse.
• Det er en god ide at bruge beskyttelsesudstyr afhængig af køretøjet.
• Slidte batterier bør fjernes/udskiftes fra køretøjet.
• Batteriet skal fjernes, inden køretøjet bortskaffes
  • Overensstemmelseserklæring: Dette produkt er i overensstemmelse med kravene i EU-direktiv 2014/53 / EU.

Advarsel:

For dit barns sikkerhed, skal du være opmærksom på følgende:

• Kun en voksen må samle produktet.
• Små dele/plastik dele holdes væk fra barnet, dette for at undgå Kvælningsfare.
• Børn må ikke røre / åbne for batteri holderen.
  • Voksen tilsyn er påkrævet.
• Køretøjer med batteri må ikke anvendes af børn under 3 år.
• Pedal / skubbe køretøjer uden batteri kan anvendes fra 1 års alderen
• Brug køretøjet med forsigtighed, da kørefærdigheder er påkrævet for at undgå fald eller kollision som kan give skader til brugeren eller 3 part.
• Instruktion i brugen af køretøjet skal gives til børn inden anvendelse. Specielt bremsesystemet.

Generelle sikkerhedsregler for NORDIC PLAY produkter

• Må ikke anvendes i trafikken. Brug kun køretøjet på privat grund.
• Kør kun på plane overflader væk fra andre køretøjer/forhindringer.
• Undgå skarpe bumps og pludselige overflade ændringer.
• Undgå veje og overflader med vand, sand, grus, jord, blade og andet snavs.
• Vådt vejr kan forringe trækkraft, bremseeffekt og synlighed.
• Kør ikke när det er mørkt.
• Undgå overdreven hastighed forbundet med nedkørsler.
• Pas på fodgængere.
• Check og fastspænd alle skruer før hver køretur, tillad ikke 2 eller flere børn at bruge køretøjet på samme tid.
• Brug ikke køretøjet, hvis det har nogen form for skader.

• Udskift beskadigede dele øjeblikkeligt.

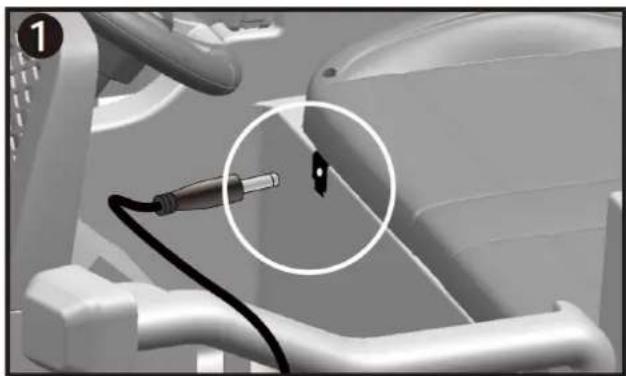

• Sæt input 12V opladerstikket i køretøjet.

• Sæt output opladerstikket i en 230V stikkontakt. Batteriet begynder at oplade.

Note! Når du skifter mellem høj og lavt gear eller frem og tilbage knap skal køretøjet holde helt stille, for at undgå skade på gearkasse og motor.

Frem

1. Flyt position på "forward backward" knappen til position "forward"
2. Tryk på fodpedalen, og køretøjet kører fremad.

Stop:

1. Køretøjet stopper automatisk, når barnets fod lettes fra fodpedalen.

Tilbage

1. Flyt position på "forward backward" knappen til position "backward"
2. Tryk på fodpedalen, og køretøjet kører tilbage.

Batteri forbindelse

Løsn skruen fra sædet. Fjern sædet, og forbind den røde ledning med den røde terminal på batteriet og sort ledning til sort terminal. Påsæt sædet igen og stram skruen.

Udskiftning af batteri og sikring

Batteriet er udstyret med en termisk sikring, som slår fra hvis motoren, batteriet eller det elektriske kredsløb er overbelastet. Køretøjet skal herefter slukkes i mindst 5 minutter, hvorefter sikringen vil slå til igen. Virker køretøjet ikke, kan sikringen derfor godt være problemet. For at undgå dette, så læs følgende punkter:

• Overbelast ikke køretøjet.
- Træk ikke noget bag ved køretøjet.
- Kør ikke op af stejle bakker.
- Kør ikke ind i ubevægelige genstande, som får hjulene til at spinne.
- Kør ikke i ekstreme temperaturer.
- Sørg for at køretøjet ikke kommer i kontakt med væsker.
- Pil ikke ved det elektriske kredsløb.

Efterhånden som batteriet bliver ældre vil det begynde at miste noget af sin kapacitet. Alt efter omgivelserne kan det holde i alt fra 1 – 3 år. Hvis batteriet trænger til en udskiftning, så følg disse trin:

1. Fjern sædet.
2. Frakobl ledningerne fra batteriets terminaler.
3. Fjern batteridækket.
4. Løft forsigtigt batteriet ud af køretøjet. Alt efter batteriets tilstand (lækning eller lignende) kan det være nødvendigt med sikkerhedsudstyr. Løft ikke batteriet i dens ledninger, men i selve batteriet.
5. Læg batteriet i en plastikpose, og afskaf det på ansvarlig vis.
6. Sæt det nye batteri i køretøjet.
7. Forbind igen ledningerne til det nye batteri.
8. Skub sædet på plads.

For at beskytte miljøet skal batterier og elektrisk udstyr bortskaffes særskilt fra husholdningsaffald. Kontakt kommunen for nærmeste indsamlingssted.

Problemløsning

Problem Årsag Løsning
Køretøjet kan ikke køre Batteriet mangler strøm Genoplad batteriet.
		Sikringen er sprunget Sluk i mindst fem minutter.
		Løse ledninger Tjek at samtlige ledninger sidder ordentligt fast.
		Dødt batteri Erstat batteriet med et nyt.
		Det elektriske kredsløb er skadet Send produktet til reparation.
		Motoren er skadet Send produktet til reparation.
Køretøjet virker ikke særligt længe ad gangen	Batteriet bliver ikke fuldt opladt Tjek at ledningerne er ordentligt forbundne til batteriet og genoplad det.
	Gammelt batteri Erstat batteriet med et nyt.
Køretøjet kører med ujævne bevægelser Batteriet mangler strøm Genoplad batteriet.
			Gammelt batteri Erstat batteriet med et nyt.
			Køretøjet er overbelastet Reducer vægten. Bæreevnen er 25 kg.
			Køretøjet bliver brugt i forkerte om-givelser Find et andet område at køre med køretøjet i.
Køretøjet har brug for et skub for at komme i gang	Løse ledninger Tjek at samtlige ledninger sidder odentligt fast.
	Motoren er skadet Send produktet til reparation.
Det er svært at skifte gear	Forsøg på at skifte gear mens køretøjet er i bevægelse Køretøjet skal holde helt stille når der skiftes gear.
Mærkelige mekaniske lyde fra motoren eller gearkassen	Gearene er skadet Send produktet til reparation.
	Motoren er skadet Send produktet til reparation.
Batteriet vil ikke oplade Løse ledninger Tjek at samtlige ledninger sidder ordentligt fast.
Opladeren bliver varm under opladning	Dette er normalt	Ingen handling påkrævet.

Vedligeholdelse

• Tjek samtlige skruer periodisk, og spænd dem efter behov.
• Tjek køretøjets plastikkomponenter ofte for skader.
• køretøjets mekaniske dele kan smøres med olie hvis det bliver nødvendigt.
• Opbevar produktet indendørs for at beskytte det mod vejret.
• Hold produktet væk fra varme genstande som komfur og lignende.
• Rengør ikke produktet med en haveslange, og brug ikke sæbe. En tør klud er nok.
• Der kan eventuelt benyttes møbelpuds uden voks. Brug ikke bilvoks.
  • Kør ikke i regn, sne, sand og grus, da det kan skade køretøjet.
  Hvis produktet ikke skal bruges i en længere periode bør alle ledningerne frakobles.

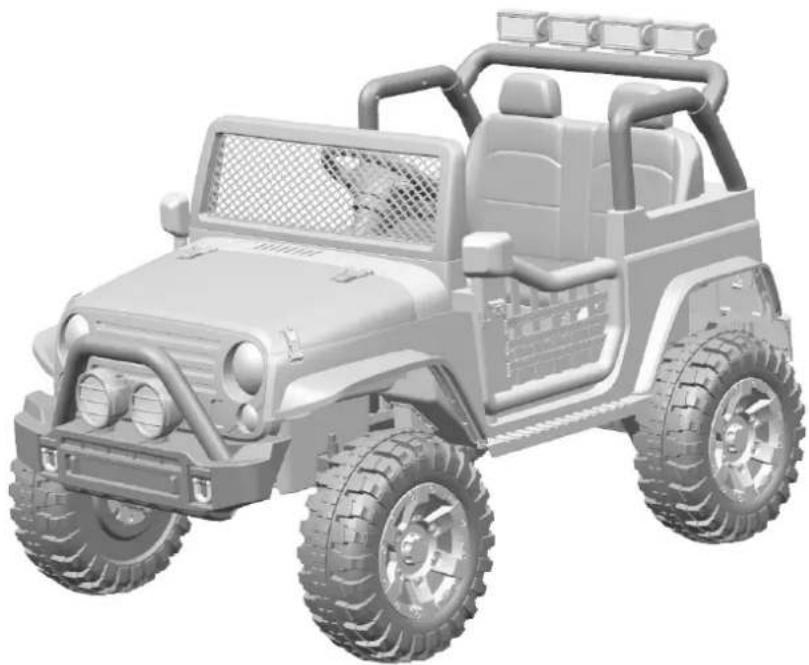

Montering og brugsvejledning

Venligst læs brugs og monteringsvejledningen grundigt igennem før anvendelse af bilen.

Lav en demonstration, så barnet forstår, hvorledes bilen betjenes / virker.

Gennemgå eventuelt brugsvejledningen med barnet.

Alder	+ 3 år	Batteri:	12V 10Ah
Last kapacitet: 50 kg Mål: 114,5 x 72,5 x 73 cm
Hastighed: 3-8 km/h
Materiale: Metal og plastik		Optimal temperatur:	0 - 40°
Oplader:	Input: 100-240V AC Oplade tid: 8 - 12 timer
	Output: DC 12V 500 - 1000mA	Motor DC 12V

Produktet opfylder følgende standarder / godkendelser: ASTM F963; GB6675,GB19865; EN71 og EN62115 standard.

Del liste

NR.	DEL NAVN	ANTAL4WD	BEMÆRKNING
1	Karrosseri 1
2	Gearboks bagerst 2
3	Gearboks forrest 2
4	Hjul 4
5	Hjuldrivskive 4
6	Indgår ikke i denne udgave
7	∅10 spændeskive 4
8	Hjulkapsel	4
9	Låsemøtrik	4
10	Lysbøjle	1
11	Lysbøjle support	2
12	∅4 x 12 skrue	18
13	Sidespejle	2	Venstre og højre
14	Rat	1
15	M5 x 45 maskinskrue	1
16	∅5 møtrik	1
17	Frontrude/gitter	1
18	Sæde	1
19	Sæde ryglæn	1
20	Fastnøgle	1
21	Oplader	1
22	Fjernbetjening	1

Samleværktøj (medfølger ikke):

Skruetrækker

BEMÆRK: visse dele vist på diagrammet monteres på begge sider af bilen.

1-2. Monter hjuldrivskiven på hjulet, hertil anvendes 4 stk. ∅4 x 12. skruer. Brug skruetrækker.
3-4. Skub gearboksen ind på frontakslen. Tilslut terminalerne fra gearboksen til terminalerne på karrosseriet.
5. Skub hjulet (monteret med drivskiven) ind på front akslen. Kontroller at drivskiven går i spænd med gearboksen.
6. Sæt en spændeskive ∅10 på frontakslen.
7. Fastgør hjulet med en låsemøtrik og spænd forsigtigt efter med fastnøglen.
8. Afslut med påsætning af hjulkapsel. Gentag proceduren med det andet forhjul.

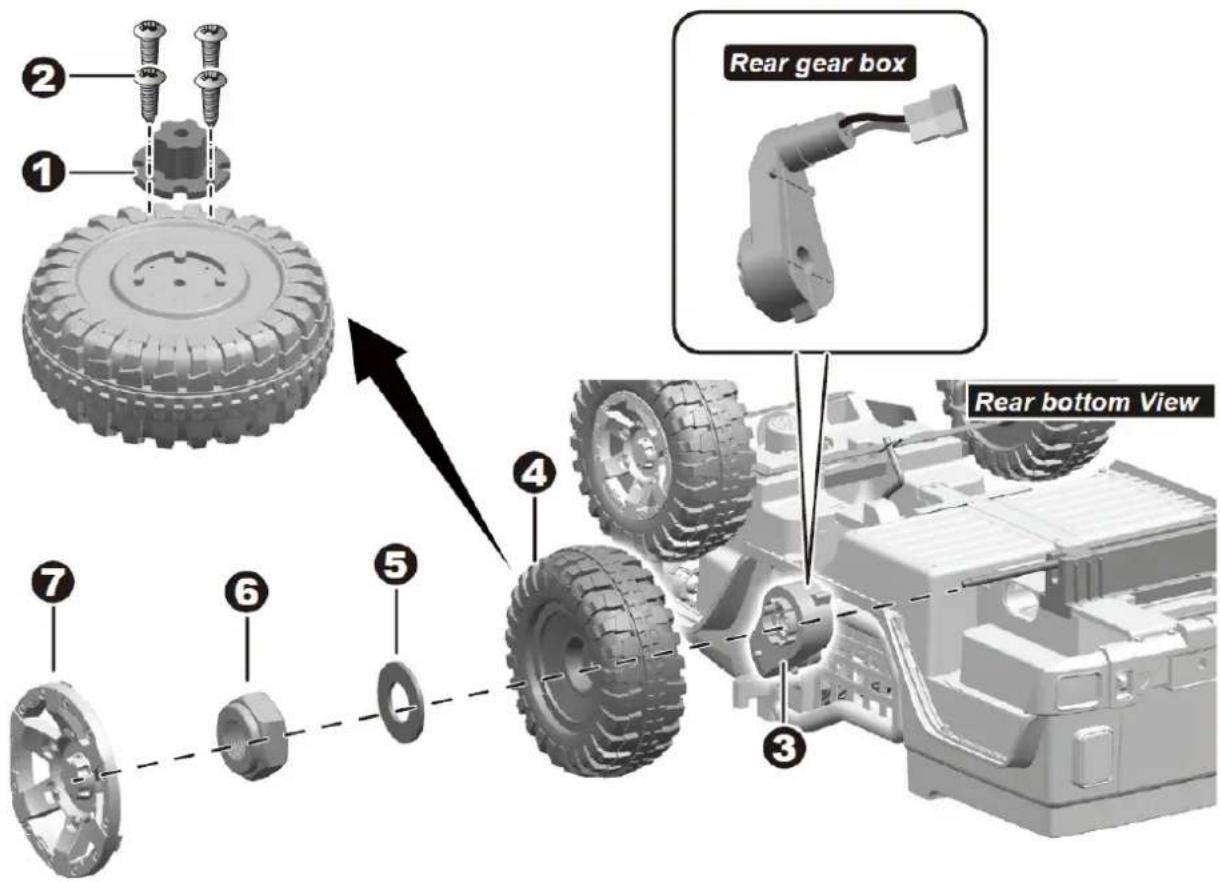

Montering af baghjul

1-2. Monter hjuldrivskiven på hjulet, hertil anvendes 4 stk. ∅4 x 12 skruer. Brug skruetrækker.
3. Skub gearboksen ind på bagakslen. Tilslut terminalen fra gearboksen til terminalen på karrosseriet
4. Skub hjulet (monteret med drivskiven) ind på bagakslen. Kontroller at drivskiven går i spænd med gearboksen.
5. Sæt en spændeskive ∅10 på akslen
6. Fastgør hjulet med en låsemøtrik. Spænd forsigtigt efter med fastnøglen.
7. Afslut med påsæt af hjulkapsel. Gentag proceduren med det andet baghjul.

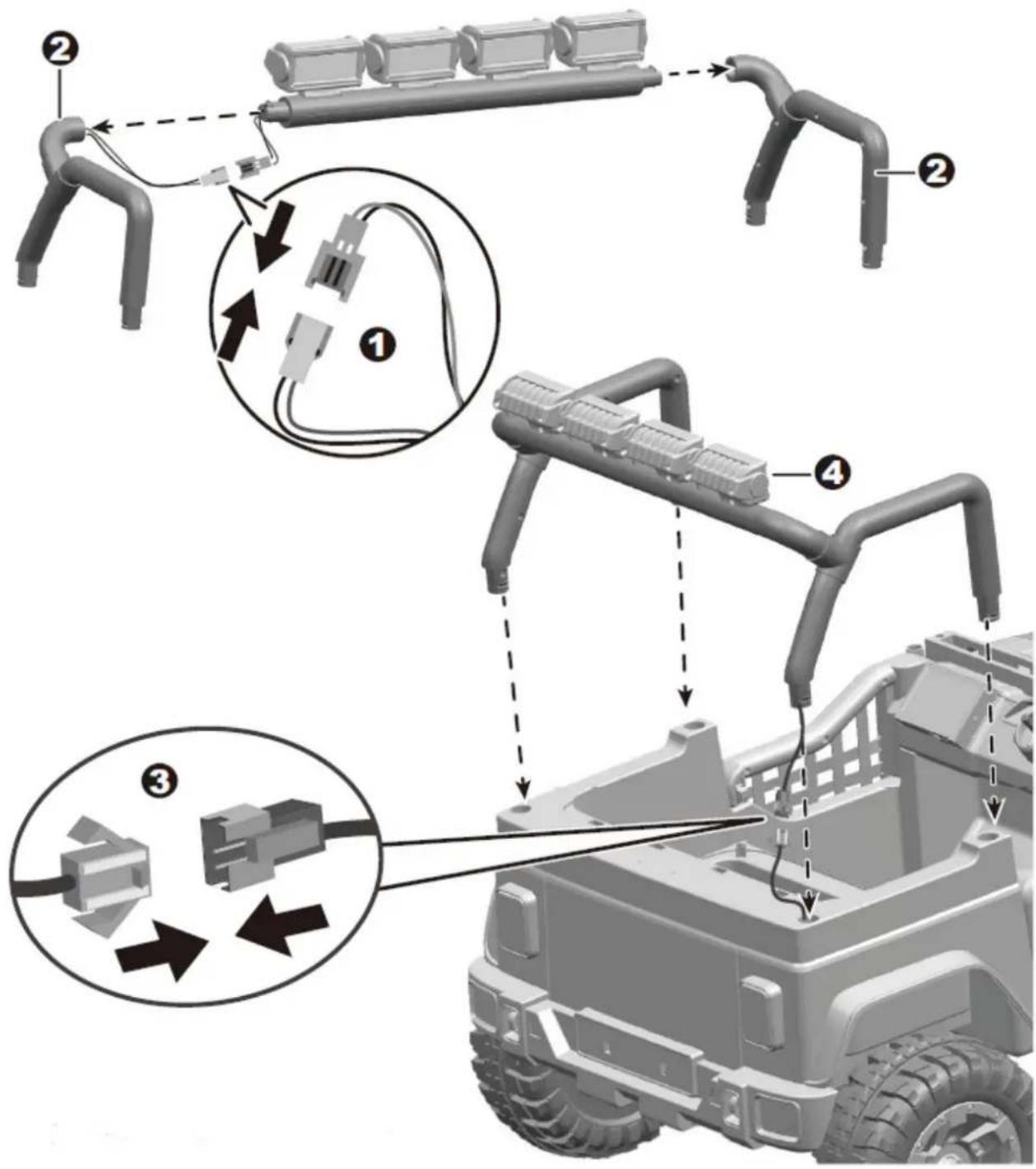

Montering af lysbøjle

1. Sæt terminalen fra lysbøjlen sammen med terminalen fra supporten (1)
2. Sæt lysbøjlen sammen med supporten (2).
3. Sæt terminalen fra supporten sammen med terminalen fra karrosseriet (3).
4. klik den samlede lysbøjle ned i hullerne på karrosseriet (4).

Montering af rattet

1. Sæt terminalen fra rattet sammen med terminalen fra karrosseriet (1).
2. Sæt rattet sammen med ratstammen (2).
3. Placer hullerne i ratstammen og rattet ud for hinanden. Isæt maskinskruen M5 x 45. (3)
4. Sæt møtrikken på modsat og stram efter med en skruetrækker (4).
5. Klik frontgitteret ned i karrosseriet (5).

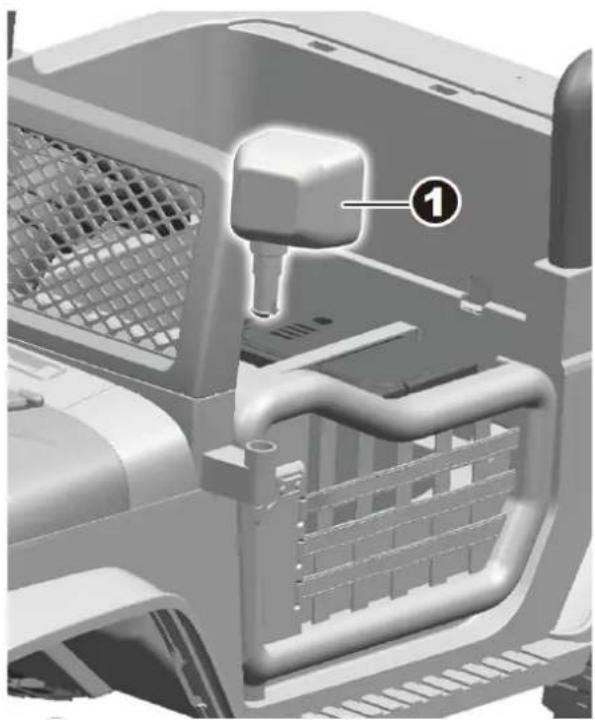

1. Tryk sidespejlene ned i hullerne på karrosseriet. Vær opmærksom på højre og venstre.

1. Sæt den røde terminal fra karrosseriet sammen med den røde terminal fra batteriet.
2. Sæt den hvide terminal fra motoren sammen med den hvide terminal fra karrosseriet. Gentag proceduren på den anden af bilen.

1. Tryk tapperne fra ryglænet ned i hullerne på karrosseriet.
2. Placer sædet som vist på tegningen.
3. Fastgør sædet med to ∅4 x 12 skruer og spænd efter med en skruetrækker.

VIGTIGT! Stop altid bilen, når der ændres hastighed eller retning på bilen. Herved undgås beskadigelse af motor og gear.

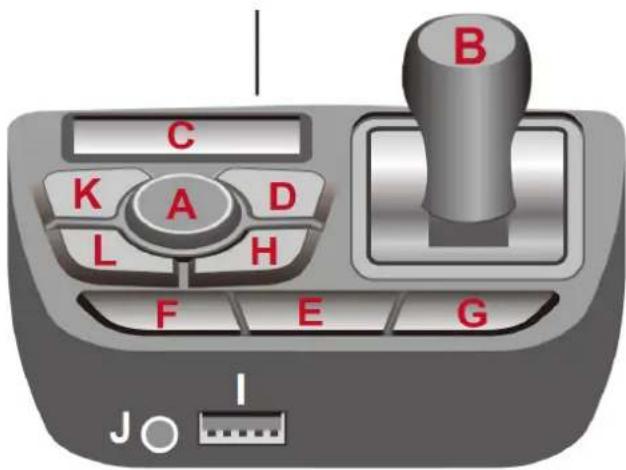

1. Fodpedal: For at få bilen til at køre, træd på fodpedalen / speederen. For at bremse/sagte farten, løft foden fra fodpedalen / speederen.

2. Hornknap: Tryk på knappen og hornet afgiver lyd.

A. Power knap: Tryk på knappen og motoren starter. Tryk på knappen i 3 sekunder og motoren stopper.

B. Frem og tilbage driftknap:

Ændre retning (frem / Tilbage drift). Bilen har kun flere hastigheder ved fremdrift

C. Display: Viser batteriets power niveau, när bilen standser. Når niveauet kommer under 12 skal batteriet genoplades.

D. Lysknap: Tænd / sluk for lyset.

E. Play / Pause: Afspil musik eller sæt på pause.

F. Foregående nummer / reducer lydstyrke

G. Næste nummer / øge lydstyrke

H. Vibrerings mode / tilstand

I. USB udtag: Gør det muligt at afspille musik m.m. fra din mobile enhed / USB stik igennem bilens højtalere. Kun MP3 format.

J. 3.5 mm AUX udtag: Gør det muligt at afspille musik m.m. fra din mobile enhed igennem bilens højtalere. Kun MP3 format.

K. Musik mode / tilstand

L. Skift mellem FM radio, USB, AUX input eller Bluetooth:

Når tilstanden = FM radio, hold knappen E (play / pause) nede for radiokanal søgning. Når din telefon er tilsluttet via Bluetooth, vil opkaldet kunne besvares igennem mikrofonen på instrumentbrættet.

Kontakt / parringsknap Fremad knap Tilbage knap Hastighedsknap Bremseknap Højre knap Venstre knap Høj hastighed lys Normal hastighed lys Lav hastighed lys

Isætning af batterier i fjernbetjeningen:

Åben låget til batterikammeret på bagsiden af fjernbetjeningen og isæt 2 X AAA batterier. BEMÆRK: Batterier medfølger ikke.

1. Kontakt / parringsknap: Tryk og hold kontakt knappen nede i 3 sekunder og lav hastigheds lyset blinker. Tænd for power knappen på bilen, lav hastigheds lyset stopper med at blinke, hvilket betyder, at der er skabt forbindelse mellem fjernbetjening og bilen. Hvis det ikke lykkedes, tag batterierne ud og forsøg igen.

2. Bremseknap:

Tryk på knappen og bilen bremser, tryk igen og bremsen udløses.

3. Hastighedsknap:

Med knappen kan man skifte mellem 3 hastigheder: høj, normal og lav. Ved tilbagedrift er der kun 1 hastighed.

BEMAERK:

• Hvis fjernbetjeningen ikke anvendes i 10 sekunder, slukker den automatisk.
• Tryk på en vilkårlig knap og forbindelsen genetableres.

ADVARSEL!

KUN VOKSNE MÅ OPLADE / GENOPLADE BATTERIER!

ADVARSEL!

Bilen har lade beskyttelse, när der oplades afbrydes alle funktioner på bilen!

• POWER knappen på bilen skal være i OFF position ved opladning.
• Før første anvendelse af bilen, skal batteriet oplades 4-6 timer. Oplad ikke batteriet i mere end 10 timer, dette for at undgå overophedning af opladeren.
• Når og hvis bilen begynder at køre langsomt, bør batteriet oplades.
• Efter hver anvendelse eller en gang om måneden, bør batteriet genoplades 8 til 12 timer, aldrig mere end 20 timer.
• Anvend kun medleverede oplader og batteri til bilen.

1. Sæt ladestikket i ladeudtaget nedenfor sædet (se billede)
2. Sæt opladeren i dit vægudtag. Tænd på kontakten og opladning påbegyndes.

Instruktionsmanual
