KÄYTTÖOHJE 805-891 Nordic Play

NORDIC PLAY-tuotteiden yleiset turvallisuusmääräykset

Varoitus:

• Ajoneuvoa ei saa käyttää teillä, jalkakäytävillä, rinteillä tai hiekalla.
• Ajoneuvoa saa käyttää vain tasaisilla pinnoilla.
• Älä ylikuormita ajoneuvoa. Kiinnitä huomiota painorajoituksiin. Tyypillinen enimmäispaino on 25 - 35 kg. Tarkista käyttämäsi mallin enimmäispaino käyttäjälle.
• Aikuisen pitää huolehtia akun latauksesta.
• Ajoneuvoa käyttävien lasten on oltava aina vastuullisen aikuisen valvonnassa.
• Älä yritä ladata ajoneuvoa ohjeiden vastaisesti.
• Älä aja vedessä tai muussa nesteessä.
• Pysäytä ajoneuvo, kun se lähestyy estettä, käänny pois esteen luota ja aja muualla.
• Lataa akku, kun ajoneuvo alkaa toimia hitaasti, muutoin akun käyttöikä saattaa lyhentyä.
• Lataa akku täyteen ennen akun säilytystä pitkiä aikoja ilman käyttöä. Lataa akku kolmen kuukauden välein akun käyttöiän pidentämiseksi.
• Älä aja sateessa.
• Akku, laturi, sähköjohdot, pistorasiat, runko ja muut osat on tarkistettava säännöllisesti. Jos vauriota havaitaan, ajoneuvoa ei saa käyttää ennen korjaamista.
• Laturi on tarkistettava säännöllisesti, jotta varmistetaan ettei sen virtajohto tai muut osat ole vioittuneet. Jos vauriota ilmenee, laturia ei saa käyttää ennen vahingon korjaamista.
• Alle 3-vuotiaat lapset eivät saa käyttää akkukäyttöistä laitetta.
• Akutonta ajoneuvoa voi käyttää 1 vuoden iästä alkaen.
• Ajoneuvoa saa käyttää vain suositellun laturin kanssa.
  • Laturi ei ole lelu.
• Puhdista ajoneuvo vain kostealla liinalla.
• Tarkista, että kaikki ajoneuvon osat ovat ehjiä. Jos ei, korjaa tai vaihda ne.
• On suositeltavaa käyttää suojavarusteita ajoneuvosta riippuen.
• Kuluneet akut ja paristot on poistettava ajoneuvosta tai vaihdettava.
• Akku ja paristot on poistettava ja kierrätettävä asianmukaisesti erillään ajoneuvon hävittämisestä.
• Vaatimustenmukaisuusvakuutus: Tämä tuote on EU-direktiivin 2014/53 / EU vaatimusten mukainen.

Varoitus:

Kiinnitä huomiota lapsen turvallisuuteen seuraavasti:

• Vain aikuiset voivat asentaa tuotteen käyttökuntoon.
• Pienet osat, pakkausmateriaali ja muovipussit on pidettävä poissa lasten ulottuvilta tukehtumisvaaran takia.
• Lapset eivät saa päästä käsiksi akkuun.
• Aikuisten valvonta on välttämätöntä aina kun ajoneuvoa käytetään.
• Alle 3-vuotiaat lapset eivät saa käyttää akkukäyttöistä ajoneuvoa.
• Akutonta ajoneuvoa voi käyttää 1 vuoden iästä alkaen.
• Käytä ajoneuvoa aina varovasti ja huomaa, että ajo-osaaminen on välttämätöntä, jotta vältettäisiin kaatumiset ja muut onnettomuudet, jotka voivat aiheuttaa vahinkoa käyttäjälle tai kolmannelle osapuolelle.

NORDIC PLAY-tuotteiden yleiset turvallisuusmääräykset

Varoitus:

• Lapset on perehdytettävä huolella ajoneuvon käyttöön ennen ensimmäistä ajokertaa, erityisesti ajoneuvon jarrujen ja pysäyttämisen suhteen.
• Ei saa missään tapauksessa käyttää liikenteessä. Käytä ajoneuvoa vain yksityisellä alueella.
• Aja vain tasaisilla pinnoilla, kaukana muista ajoneuvoista ja esteistä.
• Vältä teräviä kuoppia ja pintoja, joiden rakenne tai muoto muuttuu yllättäen.
• Vältä teitä ja pintoja, joilla esiintyy vettä, hiekkaa, soraa, kuraa, lehtiä tai muuta häiritsevää materiaalia.
• Märkä sää voi heikentää ajoneuvon etenemiskykyä, jarrujen toimintaa ja näkyvyyttä.
• Älä aja, kun on hämärää.
  • Vältä liiallista nopeutta alamäessä.
• Varo jalankulkijoita.
• Tarkista ja kiristä kaikki ruuvit ennen jokaista käyttökertaa. Älä anna kahden tai useamman lapsen käyttää ajoneuvoa samanaikaisesti. Ajoneuvo on tarkoitettu vain yhdelle käyttäjälle kerrallaan.
• Älä käytä ajoneuvoa, jos se on vaurioitunut.
  • Vaihda vaurioituneet osat välittömästi.

Kytke virtajohdot akkuun ohjeiden mukaisesti. Kytke laturin johto ajoneuvon pistokkeeseen ja latauslaite 220V -pistorasiaan. Ajoneuvo alkaa latautua. Anna latautua 8-12 tuntia ennen ensimmäistä käyttökertaa.

Huomio!: Vaihdettaessa eteen/taakse -suunnan välillä, ajoneuvon pitää olla kokonaan pysähtyneenä, muutoin moottori ja vaihteisto voivat vaurioitua.

Eteen: 1. Kytke Eteen/taakse -valintakytkin asentoon "Forward" (eteen)

1. Paina jalkapainiketta, jotta ajoneuvo liikkuu eteenpäin

Pysäyttäminen: 1. Nosta jalka pois jalkapainikkeelta, jotta ajoneuvo pysähtyy.

Peruuttaminen: 1. Kytke Eteen/taakse -valintakytkin asentoon "Backward" (taakse)

1. Paina jalkapainiketta, jotta ajoneuvo liikkuu taaksepäin

Akun kytkeminen

Irrota istuinta rungossa kiinni pitävä ruuvi. Poista istuin ja kytke sen alta löytyvän akun johtimet seuraavasti: kytke punainen johto akun punaiseen liittimeen ja musta johto akun mustaan liittimeen. Älä milloinkaan kytke johtoja ristiin tai vääriin väreihin. Aseta sitten istuin takaisin paikoilleen ja kiristä istuinta kiinni pitävä ruuvi. Lataa akkua 8-12 tuntia ennen ensimmäistä käyttöä.

Miten vältetään ajoneuvon ylikuormitusta:

• Ylikuormituksen välttämiseksi ajoneuvoa saa kuljettaa enintään 25 kg henkilö.
• Älä kiinnitä mitään kuormaa tai lastia autoon.
• Älä aja jyrkkiä mäkiä.
• Älä aja sellaisten esineiden tai esteiden yli, jotka voivat estää renkaiden vapaan pyörimisen.
• Älä aja, kun on erittäin kuuma sää. Kuuma sää voi aiheuttaa ylikuumenemisen vaaran.
• Älä anna veden tai muun nesteen joutua kosketuksiin akun tai muiden sähköisten komponenttien kanssa.
• Älä yritä muuttaa tai virittää sähköjärjestelmiä. Tämä voi aiheuttaa oikosulun ja sulake katkaisee virran.
  Auton sähköjärjestelmä voi myös vahingoittua pysyvästi.

Akun vaihto ja hävittäminen

Kaikki akut kuluvat lopulta loppuun ja menettävät kykynsä latautua. Riippuen latauskertojen määrästä ja latausten suoritustavasta, akku toimii yhdestä kolmeen vuotta. Seuraa näitä ohjeita akun vaihtamiseen ja turvalliseen kierrättämiseen.

• Ota istuin irti.
• Irrota kaapelit akusta.
• Irrota akun mahdolliset metallikiinnikkeet.
• Poista mahdollinen akkukansi.
  • Nosta akku ulos ajoneuvosta.
• On suositeltavaa käyttää käsineitä, kun irrotat akkua.

- Älä nosta akkua johdoista.

- Laita akku muovipussiin. Tärkeää! Hävitä vanha akku ainoastaan viemällä se paikalliseen, erityiseen jätepisteeseen, joka on varustettu ongelmajätteiden vastaanottotoiminnoilla. Akku on lyijyakku, jonka sisältö on myrkyllistä. Akkua ei saa missään tapauksessa hävittää talousjätteen mukana!

- Aseta uusi akku ja kytke kaapelit uudelleen.

- Kiinnitä akun mahdolliset metallikiinnikkeet.

- Asenna istuin paikoilleen ja lataa akku ensimmäisen käyttökerran ohjeiden mukaan 8-12 tuntia ennen ensimmäistä käyttökertaa.

Ympäristön suojelemiseksi paristot ja sähkölaitteet on hävitettävä erillään kotitalousjätteistä. Ota yhteyttä kuntaan lähimmän kierrätyspisteen löytämiseksi.

Ongelma Syy Ratkaisu
Ajoneuvolla ei voi ajaa Akussa ei ole virtaa Lataa akku.
		Automaattisulake on lauennut Sammuta ajoneuvo vähintään viideksi minuutiksi. Vältä ylikuormaa.
		Löysät johdot Tarkista, että kaikki johdot on kiinnitetty kunnolla. Lataa ajoneuvon akku uudelleen.
		Akun käyttöikä on päättynyt Hanki uusi akku. Kierrätä vanha akku vastuullisesti
		Sähköpiiri on vaurioitunut Lähetä tuote korjattavaksi.
		Moottori on vaurioitunut Lähetä tuote korjattavaksi.
Ajoneuvo ei toimi kovin pitkään kerrallaan	Akku ei lataudu täysin Tarkista, että johdot on kytketty kun-nolla akkuun, ja lataa akku uudelleen.
	Akun elinkari on lopuillaan Hanki uusi akku. Kierrätä vanha akku vastuullisesti.
Pyörä kulkee epätavallisen hitaasti	Akussa ei ole virtaa Lataa akku.
	Akun elinkari on lopuillaan Hanki uusi akku. Kierrätä vanha akku vastuullisesti.
	Ajoneuvossa on ylikuormaa	Vähennä kuormaa. Ajoneuvon kan-tavuus on 25 kg.
	Ajoneuvoa käytetään epäsopivassa maastossa.	Löydä parempi alue ajoa varten.
Ajoneuvoa pitää työntää, jotta se lähtisi liikkeelle	Löysät johdot Tarkista, että kaikki johdot ovat paikoillaan ja kiinnitetty lujasti. Lataa akku uudelleen.
	Moottori on vaurioitunut Lähetä tuote korjattavaksi.
Vaihteita on vaikea vaihtaa Vaihteita käytetään vastoin ohjeita, ajoneuvon ollessa liikkeessä		Ajoneuvon on oltava täysin paikoilla-an vaihteita käytettäessä.
Oudot mekaaniset äänet moottorista tai vaihteistosta	Vaihteet ovat vaurioituneet.	Lähetä tuote korjattavaksi.
	Moottori on vaurioitunut.	Lähetä tuote korjattavaksi.
Akku ei lataudu	Löysät johdot	Tarkista, että kaikki johdot ovat paiko-illaan ja kiinnitetty lujasti. Lataa akku uudelleen.
	Laturi ei ole kytkettynä	Tarkista, että laturi on kytketty oikein.
	Laturi on vaurioitunut	Vaihda laturi.
Laturi kuumenee latauksen aikana	Tämä on normaalia	Mitään toimenpiteitä ei tarvita.

Ajoneuvon ylläpito

• Tarkista kaikki ruuvit säännöllisesti ja kiristä tarvittaessa.
• Tarkista ajoneuvon muoviosat usein vaurioiden varalta.
• Pyörän mekaaniset osat voidaan tarvittaessa voidella öljyllä.
• Säilytä tuote sisätiloissa ja suojassa sääolosuhteilta
• Pidä tuote etäällä kuumista kohteista, kuten tulisijoista, lämmittimistä ja vastaavista.
• Älä puhdista tuotetta puutarhaletkulla. Älä myöskään käytä saippuaa. Kuiva tai hieman kostea kangas riittää.
• Älä aja sateessa, lumessa, hiekalla tai soralla, koska se voi vahingoittaa ajoneuvoa.
• Jos tuotetta ei tulla käyttämään pitkään aikaan, lataa akku ensin täyteen ja irrota sitten kaikki kaapelit.

Lue käyttöohje huolellisesti ennen auton käyttöä.

Opeta lapsille auton ohjaaminen ja turvallinen käyttö ennen ensimmäistä ajokertaa.

Varmista, että lapsi ymmärtää miten auto toimii ja miten sitä käytetään.

Aikuisen vastuulla on, että lapsi ymmärtää auton turvallisen käytön ja turvatoimenpiteet.

Kertaa tarvittaessa ohjeet lapsen kanssa.

Ikä: 37 - 95 kuukautta Akku:			12V 4.5Ah / 12V 7Ah
Kuljettaja enimmäispaino:	30 kg Mitat: 108 x 60,5 x 43,5 cm
Nopeus: 3-5 km/h		Kaukosäätimen paristot:	2 x AAA
Materiaali: Metallia ja muovia Käyttölämpötila: 0 - 40°
Laturi:	Input: 110-220V AC Latausaika: 8 - 12 tuntia
	Output: DC 12V 500 - 1000mA	Moottori: DC 12V

HUOMIO! Auton akkua on ladattava vähintään 8-12 tuntia (enintään 20 tuntia) ennen ensimmäistä käyttökertaa. Tämän jälkeen akkua ladataan kullakin latauskerralla 8-12 tuntia.

TÄRKEÄÄ!

Tarkista akku ja laturi sekä johdot ja liittimet vaurioiden varalta ennen lataamista.

ÄLÄ lataa, jos akku tai laturi on vaurioitunut.

Akun ja laturin saa vaihtaa vain samaan tyyppiin/kokoon, joka tulee auton mukana.

- Katkaise aina auton virta ja lataa auto käytön jälkeen.

- Akku tulee ladata, kun se on tyhjä tai kun autoa ei ole käytetty pitkään aikaan. Säilytyksen aikana lataa akku kerran kuukaudessa. Jos akku on tyhjänä pitkään, se voi vaurioitua pysyvästi ja tämä ei ole takuun piirissä.

Lataaminen:

1. Paikallista auton latausliitin..
2. Kytke laturin liitin auton latausliittimeen.
3. Liitä laturi 230 V pistorasiaan.
4. Kun akku on ladattu täyteen, irrota laturi pistorasiasta sekä auton latausliittimestä.

HUOMAUTUS: Laturi voi tuntua kuumalta latauksen aikana, mutta tämä on normaalia. Jos laturi kuumenee poikkeuksellisen paljon, lopeta lataaminen.

HUOMAUTUS: Autossa on lataussuoja, joka keskeyttää kaikki auton toiminnot latauksen ajaksi.

Asennus

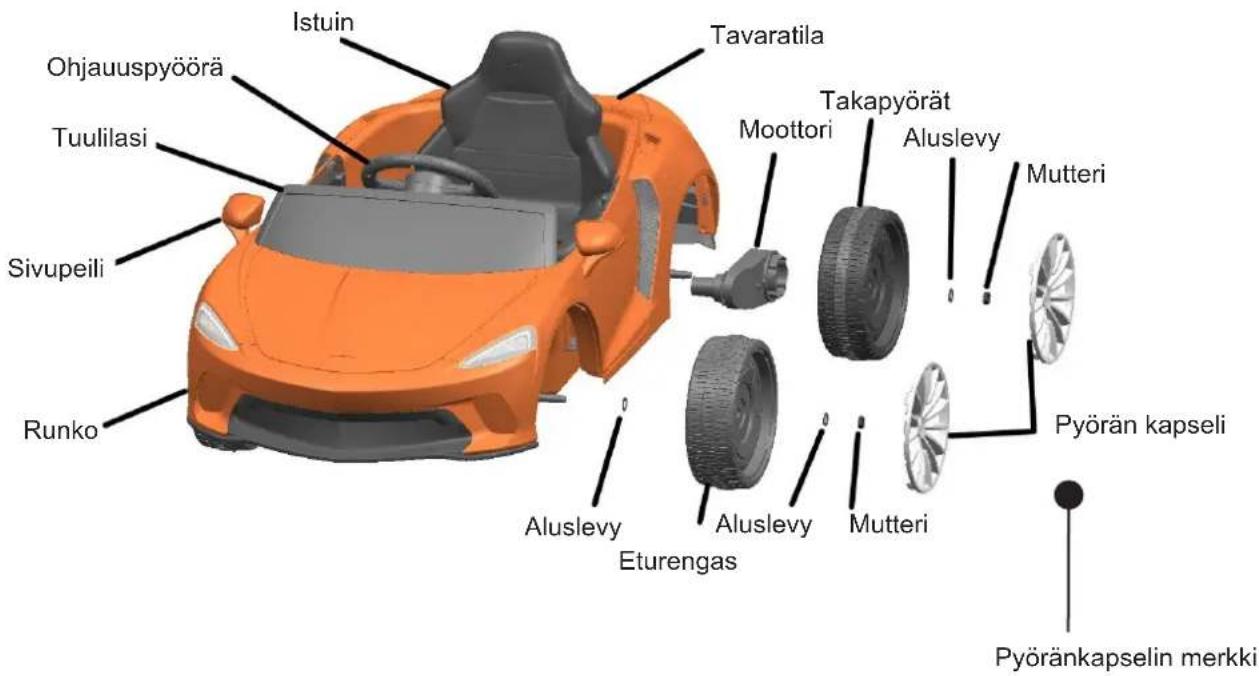

Osaluettelo:

Runko 1 st Tuulilasi 1 st Ohjauspyörä 1 st
Istuin 1 st Etupyörät 2 kpl Takapyörät 2 kpl
Pyörän kapseli 4 st Sivupeili 1 sarja Laturi 1 st
Käyttöopas 1 st Kaukosäädin	1 st Pussillinen pienosia	1 st
Avaimet	2 kpl	Jakoavain	2 kpl	Tarrat

Istuin Ohjauuspyöörä Tuulilasi Sivupeili Runko Tavaratila Moottori Takapyörät Aluslevy Mutteri Pyörän kapseli Aluslevy Eturengas Aluslevy Mutteri Pyöränkapselin merkki

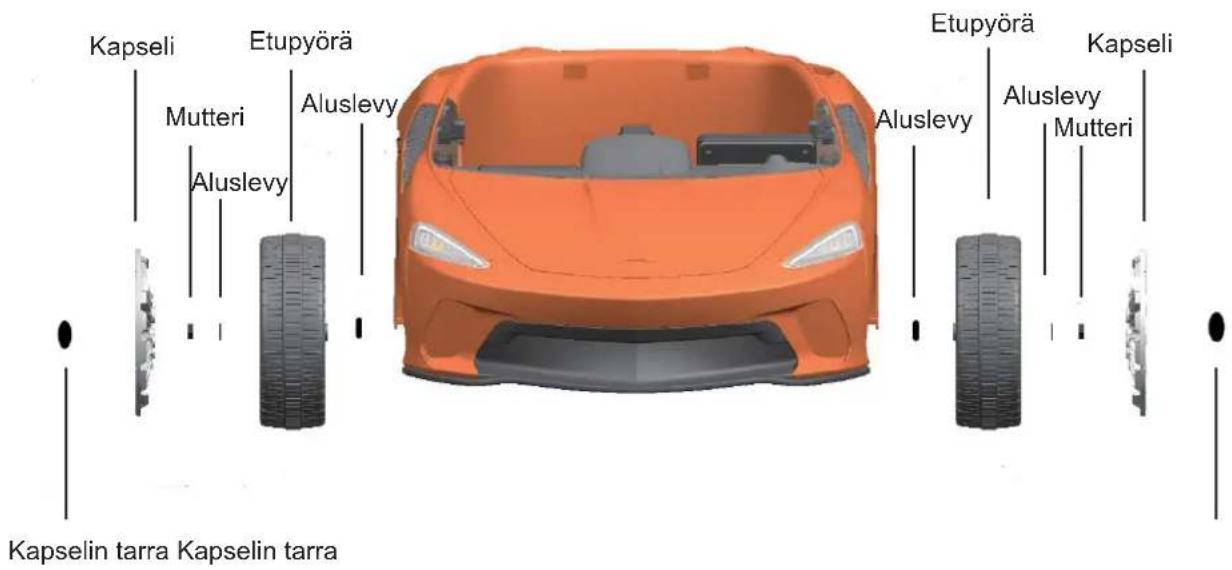

1. Etupyörien asennus

A. Järjestys: aluslevy, etupyörä, aluslevy, mutteri (katso piirustus)
B. Viimeistele pyörän koristekapselilla ja merkillä.

Kapseli Mutteri Aluslevy Etupyörä Aluslevy Kapselin tarra Kapselin tarra Etupyörä Aluslevy Mutteri Kapseli

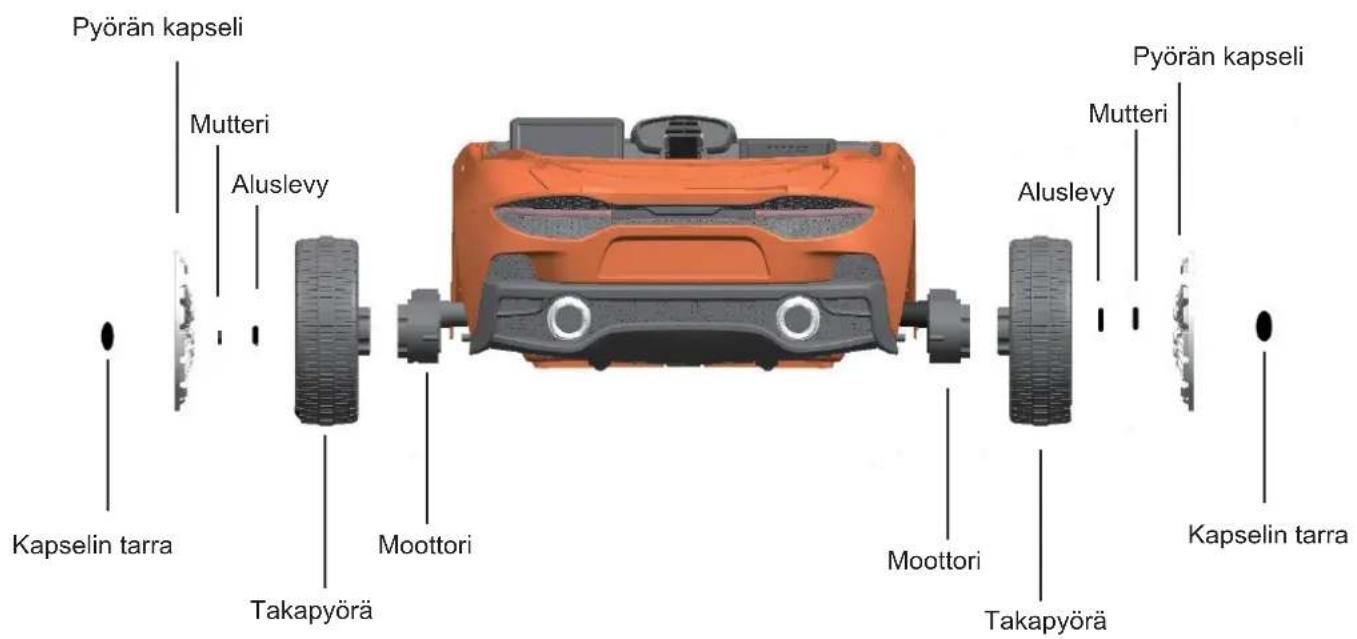

2. Takapyörien kiinnitys

A. Järjestys: moottori, takapyörä, aluslevy, mutteri (katso piirustus)
B. Viimeistele pyörän koristekapselilla ja tarralla.

Pyörän kapseli Mutteri Aluslevy Kapselin tarra Takapyörä Moottori Pyörän kapseli Mutteri Aluslevy Moottori Takapyörä Kapselin tarra

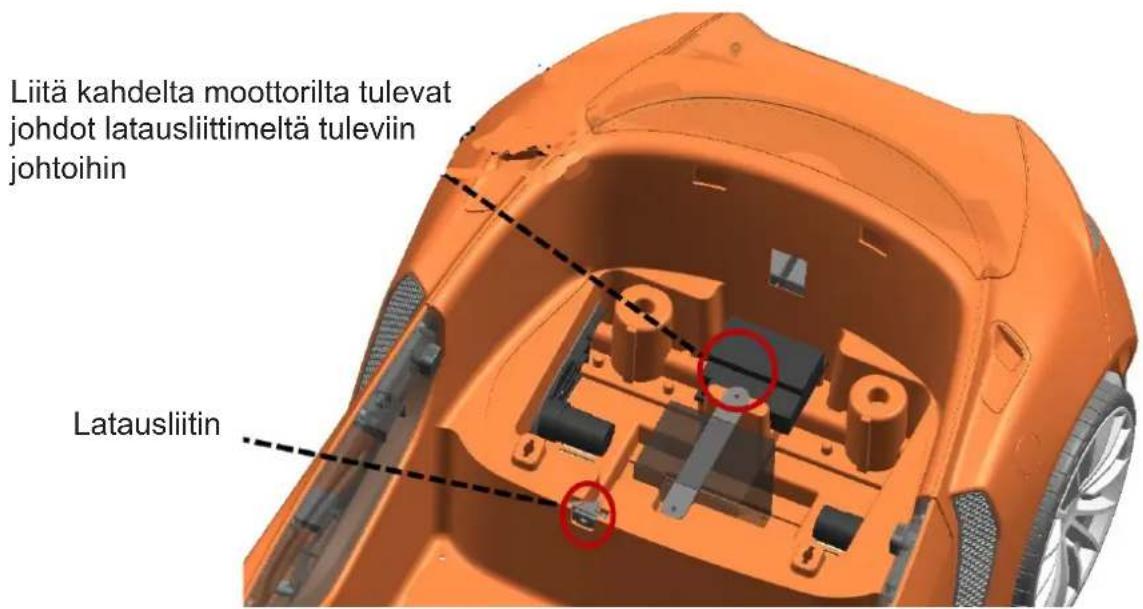

3. Kytke latausliiitin

Liitä kahdelta moottorilta tulevat johdot latausliittimeltä tuleviin johtoihin.

Liitä kahdelta moottorilta tulevat johdot latausliittimeltä tuleviin johtoihin Latausliitin

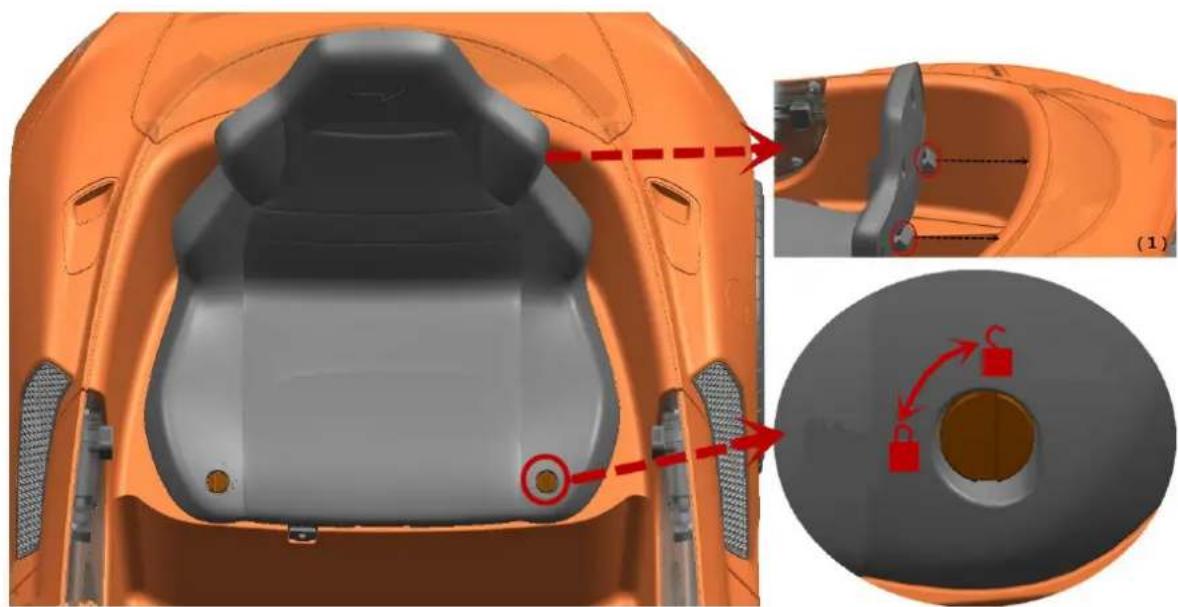

4. Istuimen asennus

Aseta istuin autoon kuvan osoittamalla tavalla ja lukitse istuin kääntämällä peukaloruuvia 90°.

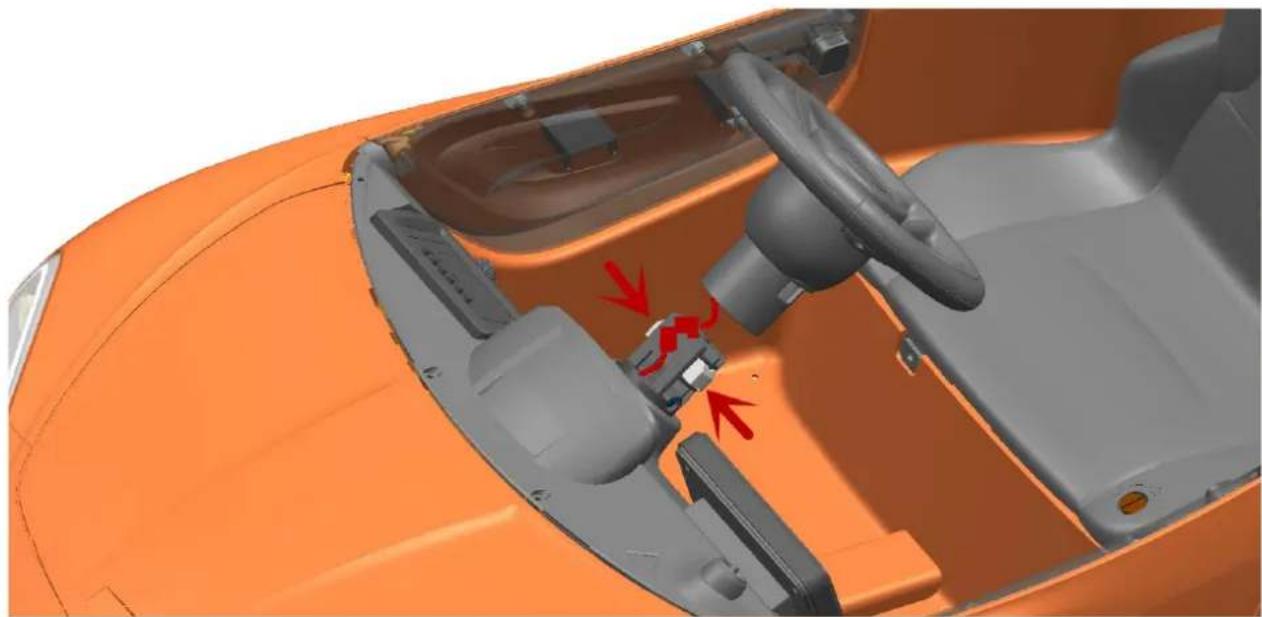

5. Ohjauspyörän kokoonpano

A. Liitä koielaudan ja ohiauspyörän johdot toisiinsa.

B. Napsauta ohjauspyörä oikeassa asennossa paikoilleen ohjauspylvääseen.

6. Tuulilasin asennus

Aseta tuulilasin tapit rungon reikiin ja paina.

7. Sivupeilien asennus

Paina sivupeilit rungon reikiin.

Auton alla on apupyörät joita voidaan käyttää jos akku loppuu ja autoa pitää siirtää. Käännä silloin apupyörät ulos ja vedä autoa.

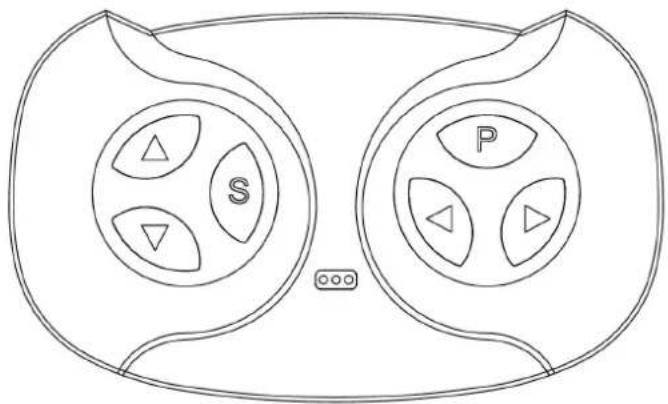

Kaukosäätimen liitäntä autoon

S P

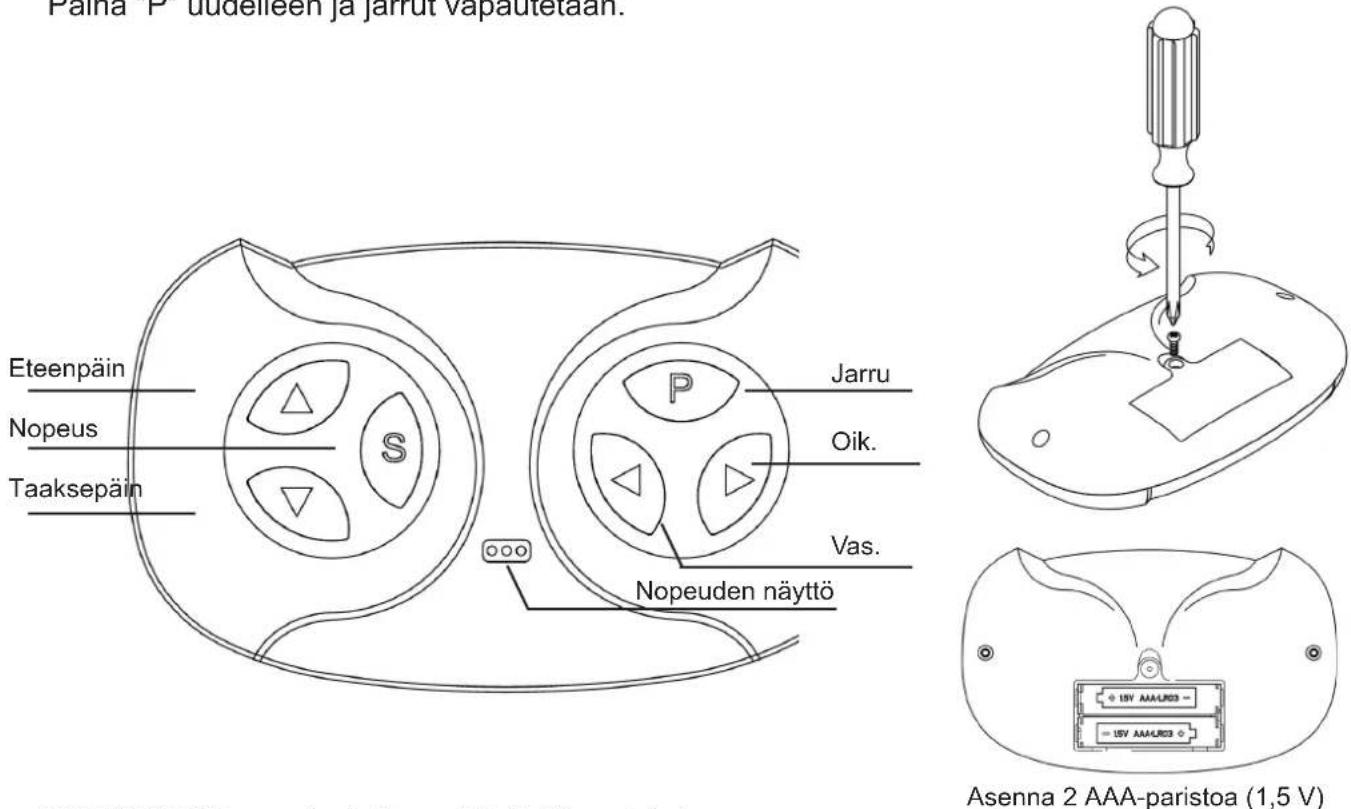

Kaukosäätimen ohje

Vaihe 1: Kaukosäätimessä on oltava 2xAAA-paristoa (katso piirros alempana sivulla)

Vaihe 2: Sammuta auto auton käynnistys-/pysäytyspainikkeella.

Vaihe 3: Pidä ▲- ja ▼-painikkeita painettuna 3 sekunnin ajan. Kaukosäätimen LED-valo vilkkuu. Käynnistä auto auton käynnistys/pysäytyspainikkeella. Kaukosäätimen LED lakkaa vilkkumasta ja yhteys kaukosäätimen ja auton välille on muodostunut.

Painikkeiden selitteet: "S" = nopeus. 1 LED = hidas nopeus, 2 LED = normaali nopeus, 3 LED = suuri nopeus. ▲ = eteenpäin. ▼ = taaksepäin. ◀ = käänny vasemmalle. ▶ = käänny oikealle. Paina "P"-painiketta, jolloin auton jarrut lukkiutuvat ja kaikki LED-valot alkavat vilkkua.

Paina "P" uudelleen ja jarrut vapautetaan.

Palina 'P' uddelleen ja jarrut vapautetaan. Eteenpäin Nopeus Taaksepäin Jarru Oik. Vas. Nopeuden näyttö Asenna 2 AAA-paristoa (1,5 V)

VAROITUS! Lapset eivät saa käsitellä paristoja.

• Älä käytä erityyppisiä paristoja äläkä sekoita vanhoja ja uusia paristoja.
• Kiinnitä aina huomiota napaisuuteen, kun asetat pariston paikalleen.
• Vanhat ja tyhjentyneet paristot on aina poistettava.

* Valmistettu FCC-sertifiointitestin ja ECM-valtuuksien mukaan.
* Kaukosäädintä saa käyttää vain aikuinen.

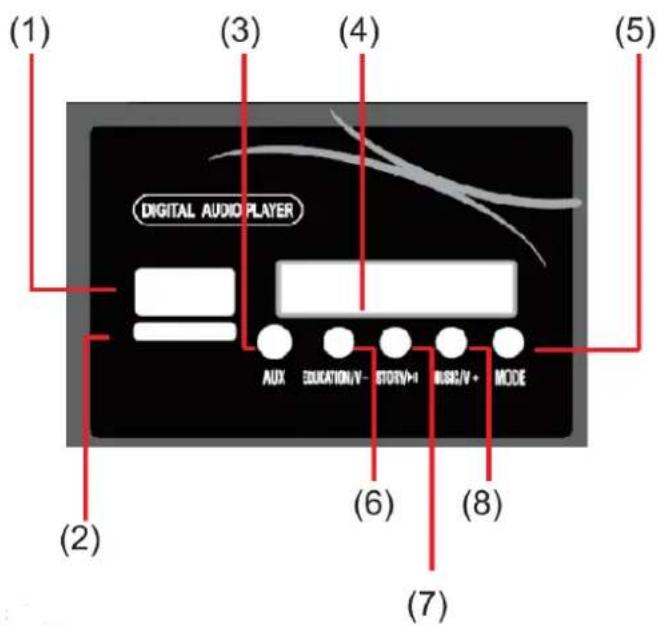

NÄYTÖN KUVAUS

(1) (3) (4) (5) DIGITAL AUDIO PLAYER AUX EDUCATION/V - STORE/V+ MUSE/V + MODE (2) (6) (8) (7)

1. USB-liitäntä
2. Muistikortin liitin
3. MP3-liitäntä (AUX)
4. Näyttö
5. MODE - valitse Radio / Bluetooth / TF-kortti / USB
6. Koulutus -tila (myös vähentää äänenvoimakkuutta pitämällä painiketta painettuna)
7. Tarina -tila (myös "Toista/Tauko" Bluetooth / TF / USB-toiminnoilla)
8. Musiikki -tila (myös lisää äänenvoimakkuutta pitämällä painiketta painettuna)

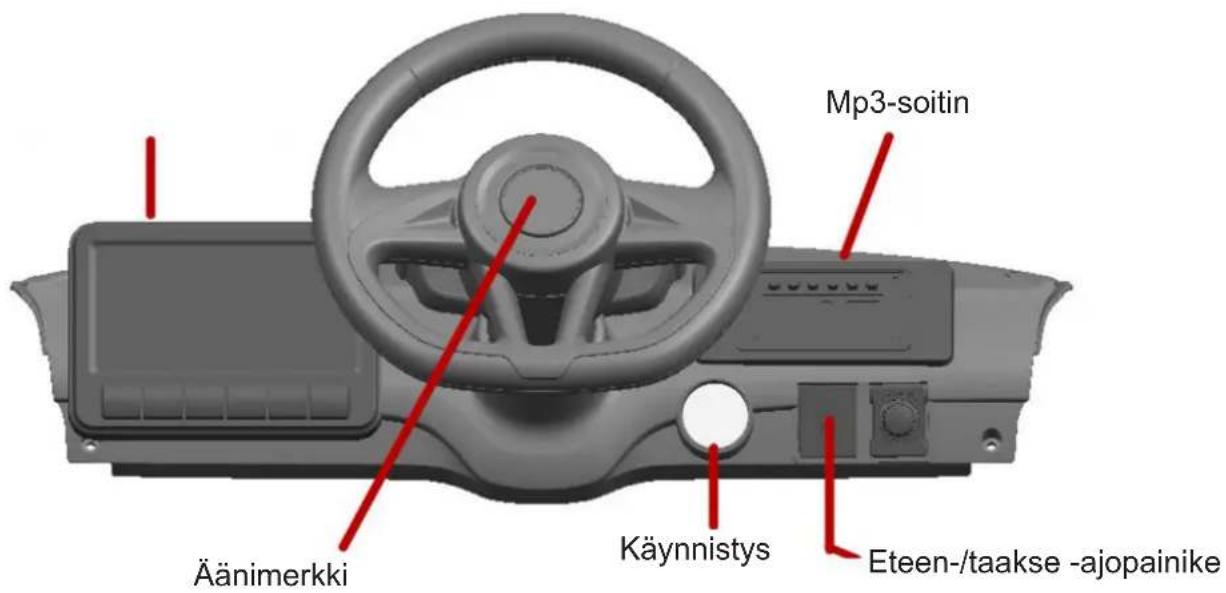

Ominaisuudet

Jos akku on kytketty oikein ja se on ladattu, auto toimii seuraavasti.

Mp3-soitin Äänimerkki Käynnistys Eteen-/taakse -ajopainike

HUOMIO:

1. Älä vaihda ajosuuntaa (eteen/taaakse) suoraan auton liikkuessa. Auton on oltava paikallaan ajosuuntaa vaihdettaessa, jotta vaihteet tai moottori eivät vaurioidu.
2. Manuaalisessa tilassa (ilman kauko-ohjainta) auto liikkuu vain kaasupoljinta painettaessa.

Vianetsintä: Auto ei liiku.

Ratkaisu: Akku on tyhjä. Lataa akkua vähintään 8-12 tuntia, mutta enintään 20 tuntia. Lataa pitkäkestoisen säilytyksen aikana vähintään kerran kuukaudessa, jolloin akku pysyy kunnossa.

Välttääksesi sulakkeen laukeamisen tai virransyötön katkeamisen:

1. Älä ylikuormita autoa. Maksimikuorma on 30 kg.
2. Älä hinaa mitään autolla.
3. Vältä veden ja kosteuden pääsyä sähköosiin.

NORDIC

PLAY Speed
