BRUKSANVISNING 805-891 Nordic Play

Generella säkerhetsregler för NORDIC PLAY-produkter

Varning:

• Fordonet får inte användas på vägar, trottoarer, i backar eller sand.
• Fordonet bör endast användas på plana ytor.
• Överbelasta inte fordonet. Var uppmärksam på viktgränserna.

Typisk maximal totalvikt är 25 - 35 kg. Vänligen kontrollera för gällande modell.

• Batteriladdning ska utföras en vuxen.
• Barn som använder fordonet bör alltid övervakas av en ansvarig vuxen.
  • Ladda inte fordonets kretslopp.
• Kör inte i vatten eller andra vätskor.
• Stanna fordonet när det närmar sig ett hinder, sväng bort från hindret och kör någon annanstans.
• Vänligen ladda batteriet när fordonet börjar köra långsamt annars kan batteriets livstid förkortas.
• Vänligen ladda batteriet helt innan batteriet förvaras i längre perioder utan användning. Ladda batteriet var tredje månad för att förlänga batteriets livstid.
• Kör inte i regn.
• Batteri, laddare, elektriska sladdar, uttag, kaross och andra delar ska periodiskt kontrolleras. Om skador upptäcks får fordonet inte användas innan dessa är lagade.
• Laddaren ska kontrolleras regelbundet för skador på sladd, uttag och andra delar. Vid skador får laddaren inte användas innan skadan är lagad.
• Fordon med batteri får inte användas av barn under 3 år.
• Pedal-/sparkfordon utan batteri kan användas från 1 års ålder.
• Fordonet får endast användas med den rekommenderade laddaren.
  • Laddaren är inte en leksak.
• Rengör endast med en fuktig, urvriden trasa.
• Kontrollera att alla delar är oskadda. Om inte, reparera eller byt ut dessa.
• Det är en bra idé att använda skyddsutrustning, beroende på fordonet.
• Slitna batterier bör tas bort/bytas ut från fordonet.
• Batteriet ska tas bort innan fordonet bortskaffas.
• Försäkran om överensstämmelse: Denna produkt stämmer överens med kraven i EU-direktiv 2014/53 / EU.

Varning:

För ditt barns säkerhet ska du vara uppmärksam på följande:

• Endast vuxna får montera produkten.
• Små delar och plastdelar ska hållas borta från barnet för att undvika risk för kvävning.
• Barn får inte röra eller öppna batterihållaren.
  • Vuxen tillsyn krävs.
• Fordon med batteri får inte användas av barn under 3 år.
• Pedal-/sparkfordon utan batteri kan användas från 1 års ålder.
• Använd fordonet med försiktighet, eftersom körfärdigheter krävs för att undvika fall eller krockar som kan ge skador hos användaren eller tredje part.
• Instruktion i hur fordonet används ska ges till barn innan användning – särskilt för bromssystemet.

Generella säkerhetsregler för NORDIC PLAY-produkter

• Får inte användas i trafiken. Använd endast fordonet på privat mark.
• Kör endast på plana ytor borta från andra fordon och hinder.
• Undvik skarpa gupp och plötsliga förändringar i ytan.
• Undvik vägar och ytor med vatten, sand, grus, jord, löv och annan smuts.
• Vått väder kan försämra dragkraften, bromseffekten och synligheten.
• Kör inte när det är mörkt.
• Undvik överdriven hastighet i samband med nedförskörning.
• Se upp för fotgångare.
• Kontrollera och spänn alla skruvar innan varje körning. Tillåt inte två eller fler barn att använda fordonet på samma gång.
• Använd inte fordonet om det har skador.

• Byt ut skadade delar omedelbart.

• Sätt input-laddaruttaget (12 V) i fordonet.

• Sätt output-laddaruttaget i ett 220 V-eluttag. Batteriet börjar laddas.

Obs! När du byter mellan hög och låg växel eller framåt- och bakåtknapp ska fordonet stå helt stilla för att undvika skador på växellåda och motor.

Framåt 1. Byt position på "forward backward"-knappen till position "forward".

1. Tryck på fotpedalen, så kör fordonet framåt.

Stopp: 1. Fordonet stannar automatiskt när barnets fot lättas från fotpedalen.

Bakåt: 1. Byt position på "forward backward"-knappen till position "backward".

1. Tryck på fotpedalen, så kör fordonet bakåt.

Var uppmärksam på att: hög-låg hastighet och MP3-funktion inte är standard på alla vehikel. Det beror på om det är tillvalt på fordonet.

Anslut batteri

Lossa skruven från sätet. Ta bort sätet och anslut den röda sladden med den röda terminalen på batteriet, och den svarta sladden med den svarta terminalen. Sätt på sätet igen och spänn skruven.

Byte av batteri och säkring

Batteriet är utrustat med en termisk säkring, som går om motorn, batteriet eller det elektriska kretsloppet är överbelastat. Vehikel ska därefter vara avstängd i minst 5 minuter, vartefter säkringen återställer sig själv. Fungerar inte vehikel kan säkringen därför vara problemet. För att undvika detta, läs följande punkter:

• Överbelasta inte vehikel.
• Dra inte något bakom vehikel.
• Kör inte upp för branta backar.
• Kör inte in i orörliga objekt som får hjulen att spinna.
• Kör inte i extrema temperaturer.
• Se till att vehikel inte kommer i kontakt med vätskor.
• Pilla inte på det elektriska kretsloppet.

Allt efter som batteriet blir äldre kommer det börja förlora en del av sin kapacitet. Allt efter omgivningarna kan det hålla i allt från 1-3 år. Om batteriet behöver bytas, följ dessa steg:

1. Ta bort sätet.
2. Koppla ur sladdarna från batteriets terminaler.
3. Öppna batteriluckan.
4. Lyft försiktigt ut batteriet från vehikel. Allt efter batteriets tillstånd (läckage eller liknande) kan det vara nödvän digt med säkerhetsutrustning. Lyft inte batteriet i sladdarna. Lyft istället i själva batteriet.
5. Lägg batteriet i en plastpåse, och bortskaffa det ansvarsfullt.
6. Sätt det nya batteriet i vehikel.
7. Anslut sladdarna igen till det nya batteriet.
8. Skjut sätet på plats.

För att skydda miljön ska batterier och elektrisk utrustning bortskaffas särskilt från hushållsavfall. Kontakta kommunen för närmaste insamlingsställe.

Problemlösning

Problem Orsak Lösning
Produkt kör inte Batteriet behöver ström Ladda batteriet.
		Säkringen har gått
		Lösa sladdar Kontrollera att alla sladdar sitter fast ordentligt.
		Dött batteri Ersätt batteriet med ett nytt.
		Det elektriska kretsloppet är skadat
		Motorn är skadad Skicka produkten till reparation.
Produkt fungerar inte särskilt länge i taget		Batteriet har inte fulladdats
		Gammalt batteri Ersätt batteriet med ett nytt.
Produkt kör med ojämna rörelser Batteriet behöver ström Ladda batteriet.
		Gammalt batteri Ersätt batteriet med ett nytt.
		Produkt är överbelastad
		Produkt används i fel omgivningar Hitta ett annat område att köra produkt i.
Produkt behöver en knuff för att komma igång		Lösa sladdar Kontrollera att alla sladdar sitter fast ordentligt.
		Motorn är skadad Skicka produkten till reparation.
Det är svårt att byta växel		Försök på att byta växel medan vehikel är i rörelse
Konstiga mekaniska ljud från motorn eller växellådan		Växlarna är skadade Skicka produkten till reparation.
		Motorn är skadad Skicka produkten till reparation.
Batteriet laddas inte Lösa sladdar Kontrollera		att alla sladdar sitter
		Laddaren sitter inte i Kontrollera att laddaren sitter i som den ska.
		Laddaren är skadad Ersätt laddaren.
Laddaren blir varm under laddning		Detta är normalt

Underhåll

• Kontrollera samtliga skruvar med jämna mellanrum och spänn dem efter behov.
• Kontrollera ofta produktens plastdelar för skador.
• Produktens mekaniska delar kan smörjas med olja om det blir nödvändigt.
• Förvara produkten inomhus för att skydda den mot vädret.
• Håll produkten borta från varma föremål såsom spis och liknande.
• Rengör inte produkten med en trädgårdsslang, och använd inte tvål. En torr trasa räcker.
• Man kan eventuellt använda möbelputs utan vax. Använd inte bivax.
• Kör inte i regn, snö, sand eller grus, eftersom det kan skada vehikel.
• Om produkten inte ska användas i en längre period bör alla sladdar kopplas ur.

Läs vänligen noggrant igenom instruktionsmanualen innan användning av bilen.

Lär vänligen barnet diverse kontroll- och säkerhetsåtgärder innan användning. Gör en demonstration så barnet förstår hur bilen används och fungerar.

Det är den vuxnas ansvar att barnet förstår bilen, användning och säkerhetsåtgärder. Gå eventuellt igenom instruktionsmanualen med barnet.

Ålder: 37 - 95 mänader Batteri:		12V 4.5Ah / 12V 7Ah
Lastkapacitet: 30 kg Mått: 108 x 60,5 x 43,5 cm
Hastighet: 3-5 km/h	Batterier fjärrkontroll:	2 x AAA
Material: Metall and plast	Optimal temperatur:	0 - 40°
Laddare: Output: Input: 110-220V AC Laddningstid: 8 - 12 timmar

VIKTIGT! Bilen/batteriet ska laddas minst 8 till 12 timmar (max 20 timmar) innan den används första gången. Därefter laddas batteriet 8 till 12 timmar.

VIKTIGT!

Kontrollera batteri och laddare (sladd och uttag) för skada innan laddning.

Ladda INTE om batteri eller laddare är skadade. Batteri och laddare får endast bytas ut med samma typ/storlek som medföljer bilen.

• Avbryt alltid strömmen i bilen och ladda bilen efter användning.
• Batteriet bör laddas när det är tömt eller bilen inte har varit använd i en längre period. Ladda gärna en gång i månaden. Om batteriet står urladdat i en längre period kan det skada batteriet permanent och garantin bortfaller.

Laddning:

1. Lokalisera laddningsuttaget på bilen.
2. Sätt laddaren i uttaget på bilen.
3. Sätt 230V-sladden från laddaren i ditt vägguttag.
4. När batteriet är helt laddat, ta ut sladden ur väggen och från bilens laddningsuttag.

OBS: Laddaren kan kännas varm under laddning, detta är normalt. Vid extrem värme, avbryt laddning.

OBS: Produkten har laddningsskydd. Under laddning avbryts alla funktioner på bilen.

Montering

Dellista:

Kaross 1 st Vindruta 1 st Ratt 1 st
Säte 1 st Framhjul 2 st Bakhjul 2 st
Hjulkapsel 4 st Sidospegel 1 set Laddare 1 st
Instruktionsmanual 1 st Fjärrkontroll 1 st Påse med tillbehör 1 st
Nyckel 2 st Skruvnyckel		2 st Märke till hjulkapsel	4 st

Säte Ratt Vindruta Sidospegel Kaross Bagageutrymme Motor Bakhjul Bricka Mutter Hjulkapsel Märke till hjulkapsel Bricka Framhjul Bricka Mutter

1. Montering av framhjul.

A. Ordning: Bricka, framhjul, bricka, mutter (se teckning)
B. Avsluta med hjulkapsel och märke.

Hjulkapsel Mutter Bricka Framhjul Bricka Framhjul Bricka Mutter Hjulkapsel

Märke till hjulkapsel Märke till hjulkapsel

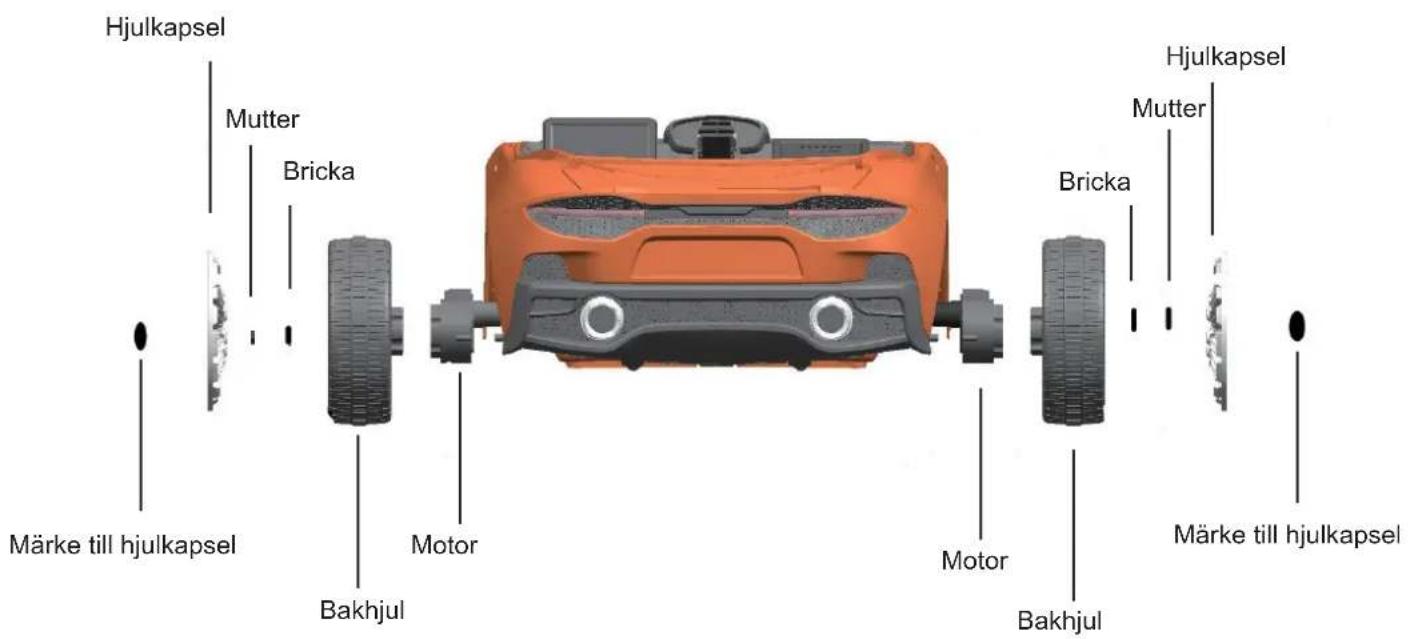

A. Ordning: Motor, bakhjul, bricka, mutter (se teckning)
B. Avsluta med hjulkapsel och märke.

Hjulkapsel Mutter Bricka Motor Bakhjul Märke till hjulkapsel Bricka Motor Bakhjul Hjulkapsel Mutter Bricka Motor Bakhjul Märke till hjulkapsel

3. Anslut batteri till laddningsuttag

Sätt ihop sladdarna från de två motorerna med sladdarna från laddningsuttaget.

Sätt ihop sladdarna från de två motorerna med sladdarna från laddningsuttaget Laddningsuttag

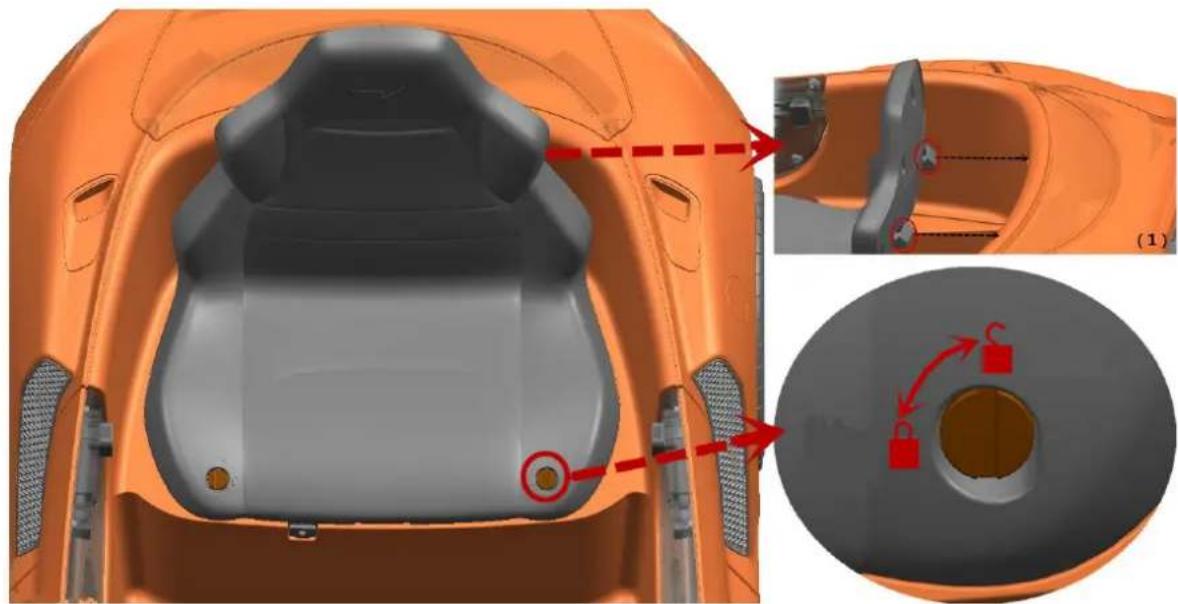

4. Montering av säte

Sätt sätet i bilen som visat på teckningen och vrid fingerskruven 90° för att låsa fast sätet.

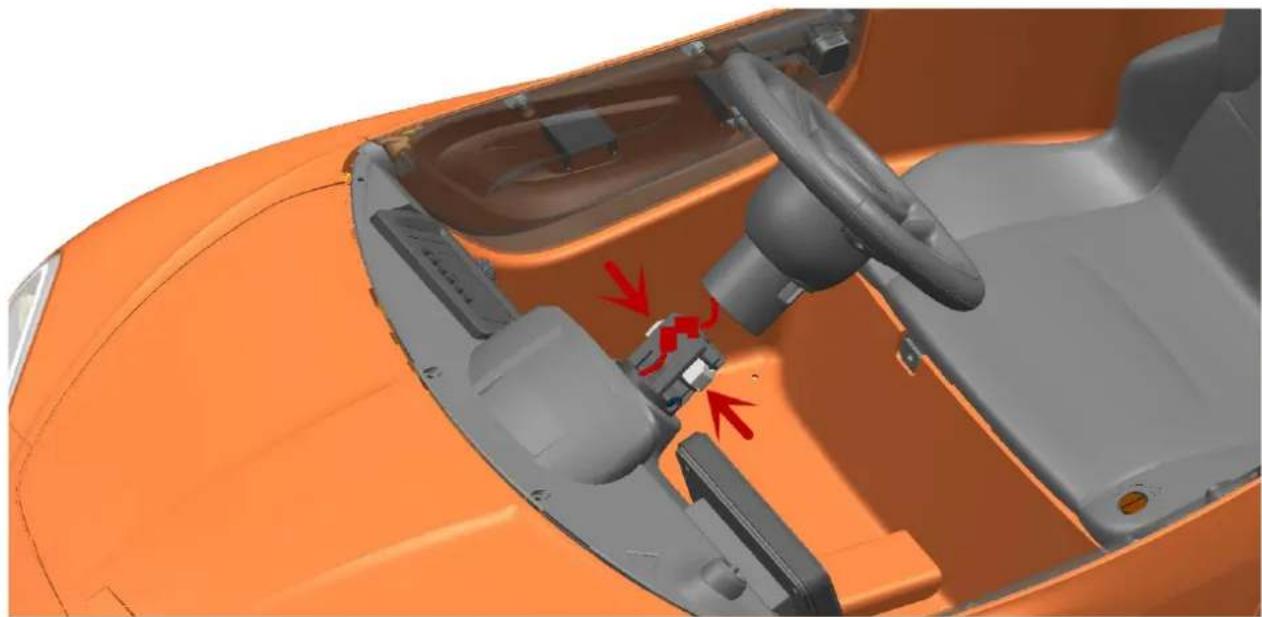

A. Sätt ihop uttag från ratt och instrumentbräda.

B. Klicka ratten på rattstammen.

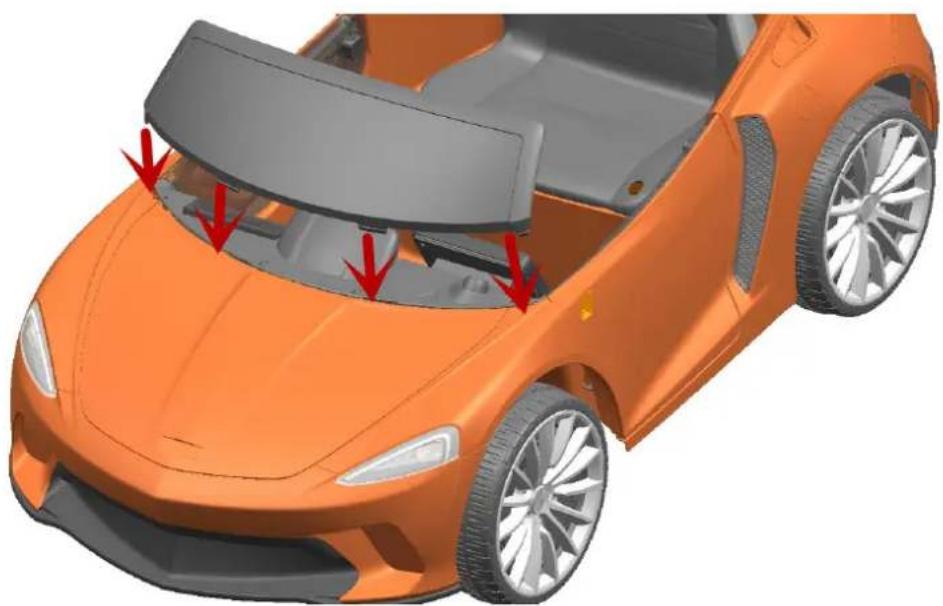

Sätt tapparna från vindrutan i hålen på karossen och tryck till.

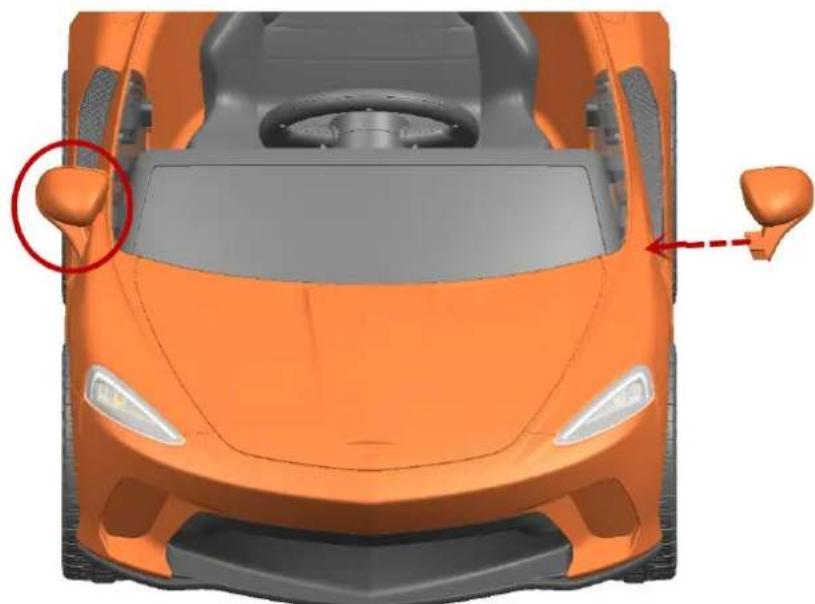

Tryck fast sidospeglarna i hålen på karossen.

Under bilen finns nödhjul som kan användas om bilen/batteriet får slut på ström. Fäll ut hjulen och dra bilen.

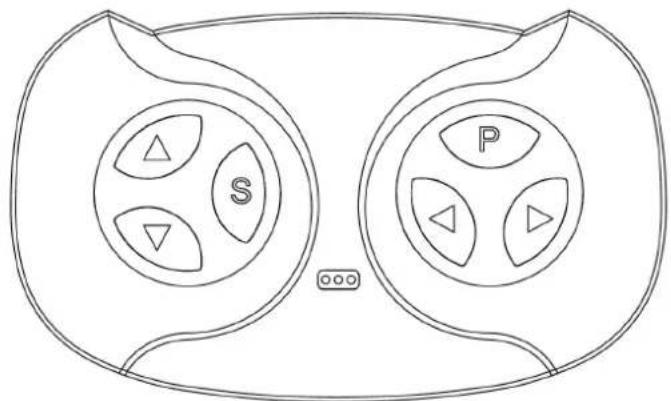

Anslutning av fjärrkontroll till bil

S P

Steg 1: Fjärrkontrollen ska ha 2xAAA-batterier isatta (se teckning längre ner på sidan)

Steg 2: Stäng av bilen med start/stopp-knappen i bilen.

Step 3: Håll inne ▲- och ▼-knappen i 3 sekunder. LED-lampan på fjärrkontrollen blinkar. Sätt på bilen med start/stopp-knappen i bilen. LED-lampan på fjärrkontrollen slutar blinka och förbindelse mellan fjärrkontroll och bil är etablerad.

Knappförklaring: "S" Speed/hastighet. 1 LED = låg hastighet, 2 LED = mellanhastighet, 3 LED = hög hastighet. ▲ = Framåt. ▼ = Bakåt. ◀ = Sväng till vänster. ▶ = Sväng till höger. Tryck ner

"P"-knappen och bilens bromsar blockerar och alla LED-lampor blinkar.

Tryck på "P" igen och bromsarna frigörs.

Framlänges Hastighet/Speed Baklänges S P Bromsar Höger Vänster Hastighetsdisplay Lossa skruv 15V AAAUR03 15V AAAUR03 Sätt i 2 AAA-batterier (1,5V)

Varning! Bör inte användas av barn under 3 år.

-Använd inte olika sorters batterier och blanda inte gamla och nya batterier.

-Var alltid uppmärksam på polaritet när batteriet sätts i.

-Gamla/"trötta" batterier bör bytas.

*Tillverkad enligt FCC-certifieringstest och ECM-legitimationsinformation.

*Fjärrkontrollen bör endast användas av en vuxen.

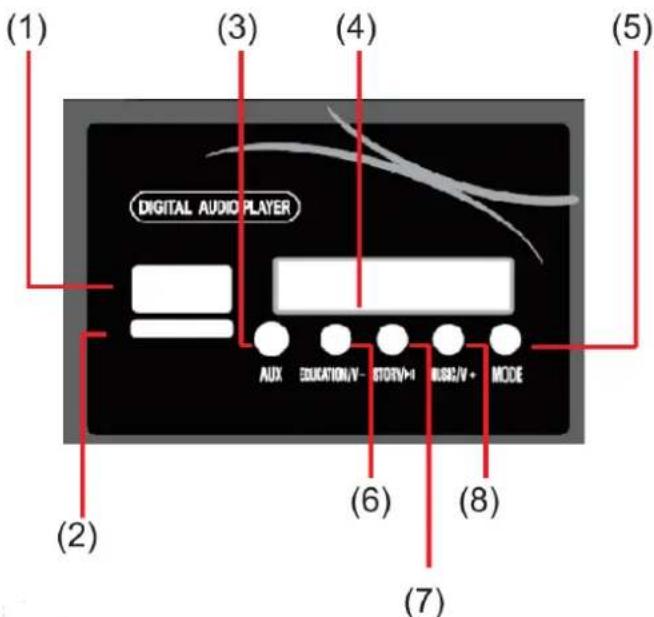

DISPLAYBESKRIVNING

(1) (3) (4) (5) DIGITAL AUDIO PLAYER AUX EDUCATION/V- STORY+1 PUSH/V+ MODE (2) (6) (8) (7)

1. USB-uttag
2. TF-uttag
3. MP3-uttag
4. Display
5. MODE – välj mellan Radio/Bluetooth/TF-kort/USB
6. Education (håll inne knappen för att sänka volymen)
7. Story (Spela/Pausa vid Bluetooth-/TF-/USB-funktioner)
8. Musik (Håll inne knappen för att höja volymen)

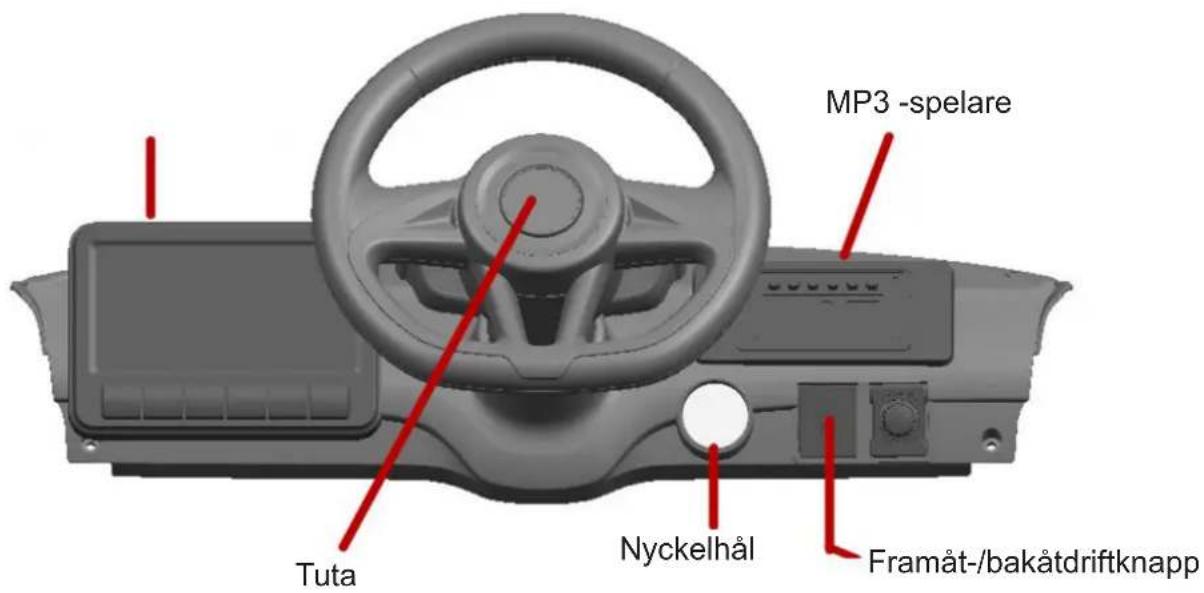

Funktioner

Under förutsättning att batteriet är korrekt anslutet fungerar bilen på följande sätt.

MP3 -spelare Tuta Nyckelhål Framåt-/bakåtdriftknapp

Var uppmärksam på:

1. När bilen kör, byt inte mellan framåt- och bakåtdrift. Bilen ska stå stilla, detta för att undvika att skada växlar eller motor.
2. I manuellt läge (utan fjärrkontroll) kör bilen bara när gasen används.

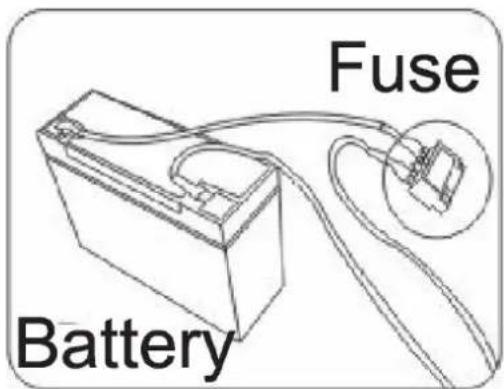

Problemlösning: Bilen kör inte.

Lösning: batteriet är tomt. Ladda vänligen minst 8-12 timmar, dock inte över 20 timmar. Ladda minst 1 gång i månaden, detta håller batteriets celler aktiva.

För att undvika att säkringen eller strömmen går:

1. Överbelasta inte produkten. Maxbelastning 30 kg.
2. Dra inte objekt bakom bilen.
3. Undvik vatten/fukt på elektriska delar.

Käyttöohje
