BRUKSANVISNING 805-749 Nordic Play

Generella säkerhetsregler för NORDIC PLAY-produkter

Varning:

• Fordonet får inte användas på vägar, trottoarer, i backar eller sand.
• Fordonet bör endast användas på plana ytor.
• Överbelasta inte fordonet. Var uppmärksam på viktgränserna.

Typisk maximal totalvikt är 25 - 35 kg. Vänligen kontrollera för gällande modell.

• Batteriladdning ska utföras en vuxen.
• Barn som använder fordonet bör alltid övervakas av en ansvarig vuxen.
  • Ladda inte fordonets kretslopp.
• Kör inte i vatten eller andra vätskor.
• Stanna fordonet när det närmar sig ett hinder, sväng bort från hindret och kör någon annanstans.
• Vänligen ladda batteriet när fordonet börjar köra långsamt annars kan batteriets livstid förkortas.
• Vänligen ladda batteriet helt innan batteriet förvaras i längre perioder utan användning. Ladda batteriet var tredje månad för att förlänga batteriets livstid.
• Kör inte i regn.
• Batteri, laddare, elektriska sladdar, uttag, kaross och andra delar ska periodiskt kontrolleras. Om skador upptäcks får fordonet inte användas innan dessa är lagade.
• Laddaren ska kontrolleras regelbundet för skador på sladd, uttag och andra delar. Vid skador får laddaren inte användas innan skadan är lagad.
• Fordon med batteri får inte användas av barn under 3 år.
• Pedal-/sparkfordon utan batteri kan användas från 1 års ålder.
• Fordonet får endast användas med den rekommenderade laddaren.
  • Laddaren är inte en leksak.
• Rengör endast med en fuktig, urvriden trasa.
• Kontrollera att alla delar är oskadda. Om inte, reparera eller byt ut dessa.
• Det är en bra idé att använda skyddsutrustning, beroende på fordonet.
• Slitna batterier bör tas bort/bytas ut från fordonet.
• Batteriet ska tas bort innan fordonet bortskaffas.
• Försäkran om överensstämmelse: Denna produkt stämmer överens med kraven i EU-direktiv 2014/53 / EU.

Varning:

För ditt barns säkerhet ska du vara uppmärksam på följande:

• Endast vuxna får montera produkten.
• Små delar och plastdelar ska hållas borta från barnet för att undvika risk för kvävning.
• Barn får inte röra eller öppna batterihållaren.
  • Vuxen tillsyn krävs.
• Fordon med batteri får inte användas av barn under 3 år.
• Pedal-/sparkfordon utan batteri kan användas från 1 års ålder.
• Använd fordonet med försiktighet, eftersom körfärdigheter krävs för att undvika fall eller krockar som kan ge skador hos användaren eller tredje part.
• Instruktion i hur fordonet används ska ges till barn innan användning – särskilt för bromssystemet.

Generella säkerhetsregler för NORDIC PLAY-produkter

• Får inte användas i trafiken. Använd endast fordonet på privat mark.
• Kör endast på plana ytor borta från andra fordon och hinder.
• Undvik skarpa gupp och plötsliga förändringar i ytan.
• Undvik vägar och ytor med vatten, sand, grus, jord, löv och annan smuts.
• Vått väder kan försämra dragkraften, bromseffekten och synligheten.
• Kör inte när det är mörkt.
• Undvik överdriven hastighet i samband med nedförskörning.
• Se upp för fotgångare.
• Kontrollera och spänn alla skruvar innan varje körning. Tillåt inte två eller fler barn att använda fordonet på samma gång.
• Använd inte fordonet om det har skador.

• Byt ut skadade delar omedelbart.

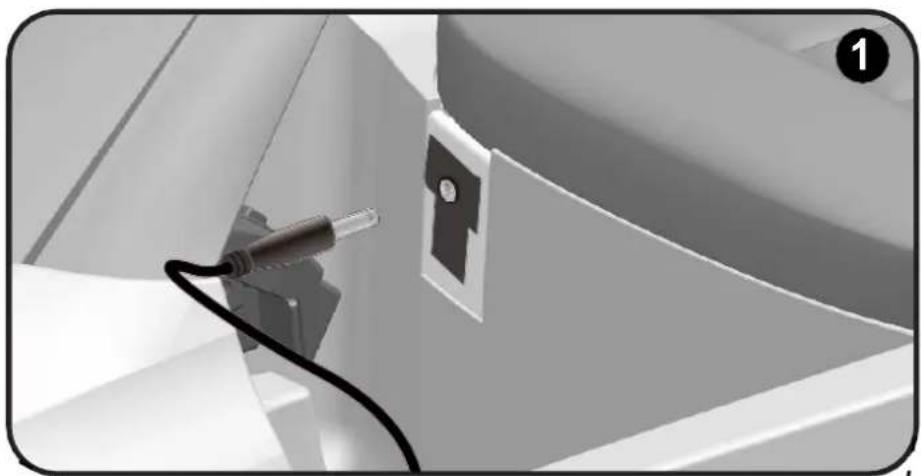

• Sätt input-laddaruttaget (12 V) i fordonet.

• Sätt output-laddaruttaget i ett 220 V-eluttag. Batteriet börjar laddas.

Obs! När du byter mellan hög och låg växel eller framåt- och bakåtknapp ska fordonet stå helt stilla för att undvika skador på växellåda och motor.

Framåt 1. Byt position på "forward backward"-knappen till position "forward".

1. Tryck på fotpedalen, så kör fordonet framåt.

Stopp: 1. Fordonet stannar automatiskt när barnets fot lättas från fotpedalen.

Bakåt: 1. Byt position på "forward backward"-knappen till position "backward".

1. Tryck på fotpedalen, så kör fordonet bakåt.

Var uppmärksam på att: hög-låg hastighet och MP3-funktion inte är standard på alla vehikel. Det beror på om det är tillvalt på fordonet.

Anslut batteri

Lossa skruven från sätet. Ta bort sätet och anslut den röda sladden med den röda terminalen på batteriet, och den svarta sladden med den svarta terminalen. Sätt på sätet igen och spänn skruven.

Byte av batteri och säkring

Batteriet är utrustat med en termisk säkring, som går om motorn, batteriet eller det elektriska kretsloppet är överbelastat. Vehikel ska därefter vara avstängd i minst 5 minuter, vartefter säkringen återställer sig själv. Fungerar inte vehikel kan säkringen därför vara problemet. För att undvika detta, läs följande punkter:

• Överbelasta inte vehikel.
• Dra inte något bakom vehikel.
• Kör inte upp för branta backar.
• Kör inte in i orörliga objekt som får hjulen att spinna.
• Kör inte i extrema temperaturer.
• Se till att vehikel inte kommer i kontakt med vätskor.
• Pilla inte på det elektriska kretsloppet.

Allt efter som batteriet blir äldre kommer det börja förlora en del av sin kapacitet. Allt efter omgivningarna kan det hålla i allt från 1-3 år. Om batteriet behöver bytas, följ dessa steg:

1. Ta bort sätet.
2. Koppla ur sladdarna från batteriets terminaler.
3. Öppna batteriluckan.
4. Lyft försiktigt ut batteriet från vehikel. Allt efter batteriets tillstånd (läckage eller liknande) kan det vara nödvän digt med säkerhetsutrustning. Lyft inte batteriet i sladdarna. Lyft istället i själva batteriet.
5. Lägg batteriet i en plastpåse, och bortskaffa det ansvarsfullt.
6. Sätt det nya batteriet i vehikel.
7. Anslut sladdarna igen till det nya batteriet.
8. Skjut sätet på plats.

För att skydda miljön ska batterier och elektrisk utrustning bortskaffas särskilt från hushållsavfall. Kontakta kommunen för närmaste insamlingsställe.

Problemlösning

Problem Orsak Lösning
Produkt kör inte Batteriet behöver ström Ladda batteriet.
		Säkringen har gått
		Lösa sladdar Kontrollera att alla sladdar sitter fast ordentligt.
		Dött batteri Ersätt batteriet med ett nytt.
		Det elektriska kretsloppet är skadat
		Motorn är skadad Skicka produkten till reparation.
Produkt fungerar inte särskilt länge i taget		Batteriet har inte fulladdats
		Gammalt batteri Ersätt batteriet med ett nytt.
Produkt kör med ojämna rörelser Batteriet behöver ström Ladda batteriet.
		Gammalt batteri Ersätt batteriet med ett nytt.
		Produkt är överbelastad
		Produkt används i fel omgivningar Hitta ett annat område att köra produkt i.
Produkt behöver en knuff för att komma igång		Lösa sladdar Kontrollera att alla sladdar sitter fast ordentligt.
		Motorn är skadad Skicka produkten till reparation.
Det är svårt att byta växel		Försök på att byta växel medan vehikel är i rörelse
Konstiga mekaniska ljud från motorn eller växellådan		Växlarna är skadade Skicka produkten till reparation.
		Motorn är skadad Skicka produkten till reparation.
Batteriet laddas inte Lösa sladdar Kontrollera		att alla sladdar sitter
		Laddaren sitter inte i Kontrollera att laddaren sitter i som den ska.
		Laddaren är skadad Ersätt laddaren.
Laddaren blir varm under laddning		Detta är normalt

Underhåll

• Kontrollera samtliga skruvar med jämna mellanrum och spänn dem efter behov.
• Kontrollera ofta produktens plastdelar för skador.
• Produktens mekaniska delar kan smörjas med olja om det blir nödvändigt.
• Förvara produkten inomhus för att skydda den mot vädret.
• Håll produkten borta från varma föremål såsom spis och liknande.
• Rengör inte produkten med en trädgårdsslang, och använd inte tvål. En torr trasa räcker.
• Man kan eventuellt använda möbelputs utan vax. Använd inte bivax.
• Kör inte i regn, snö, sand eller grus, eftersom det kan skada vehikel.
• Om produkten inte ska användas i en längre period bör alla sladdar kopplas ur.

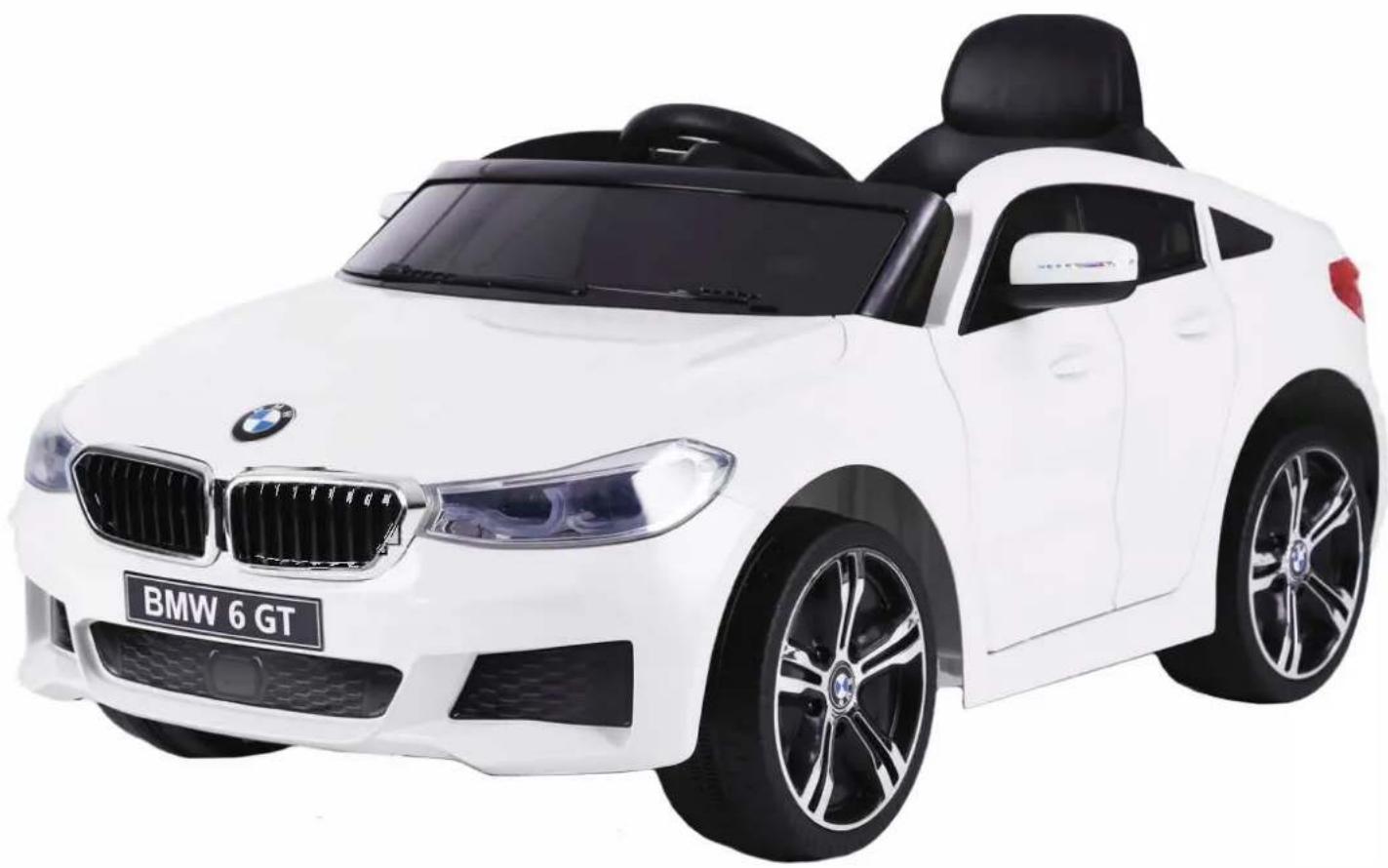

BMW 6 GT

Ålder för användning: 37-96 månader

Maxvikt: 30 kg

Hastighet: 3-5 km/t

Mått på bil: 106 x 64 x 51 CM

Ström: Laddningsbar

Laddningstid: 8-12 timmar

VER: SMS-JJ2164-EN-190625

DEL-NR.	Delnamn	Antal st.		Anmärkning
			2WD
1	Kaross		1
2	Växellåda		2	Märkt med L och R (left / right)
3	Hjul med drag		2
4	Hjul utan drag		2
5	Bussning		2
6	∅10 brickor		6
7	Låsmutter		4
8	Hjulkapslar		4
9	Rattstam		1
10	Ratt		1
11	M5x35 maskinskruvar		1	Till montering av ratten
12	∅5 mutter		1	Till montering av ratten
13	Motorkåpa		2
14	∅4x12 skruvar		8
15	Säte		1
16	M5x16 maskinskruvar		2
17	Bakaxel		1
18	Sidospegel		2	Vänster och höger
19	Skruvnycklar		2
20	Laddare		1
21	Fjärrkontroll		1
22	M5x25 maskinskruvar		1
23	∅5 mutter		1
24	R/C-driver		1
25
26

OBS: Några av de visade delarna används inte till denna bil. 15 16 19 21 10 14 13 12 18 20 3 2 6 7 3 4 5 6 NORMAL-typ 24 R/C-typ 25 26 25

Verktyg som används vid montering:

Fastnyckel medföljer

Ta bort alla delarna från bakaxeln.

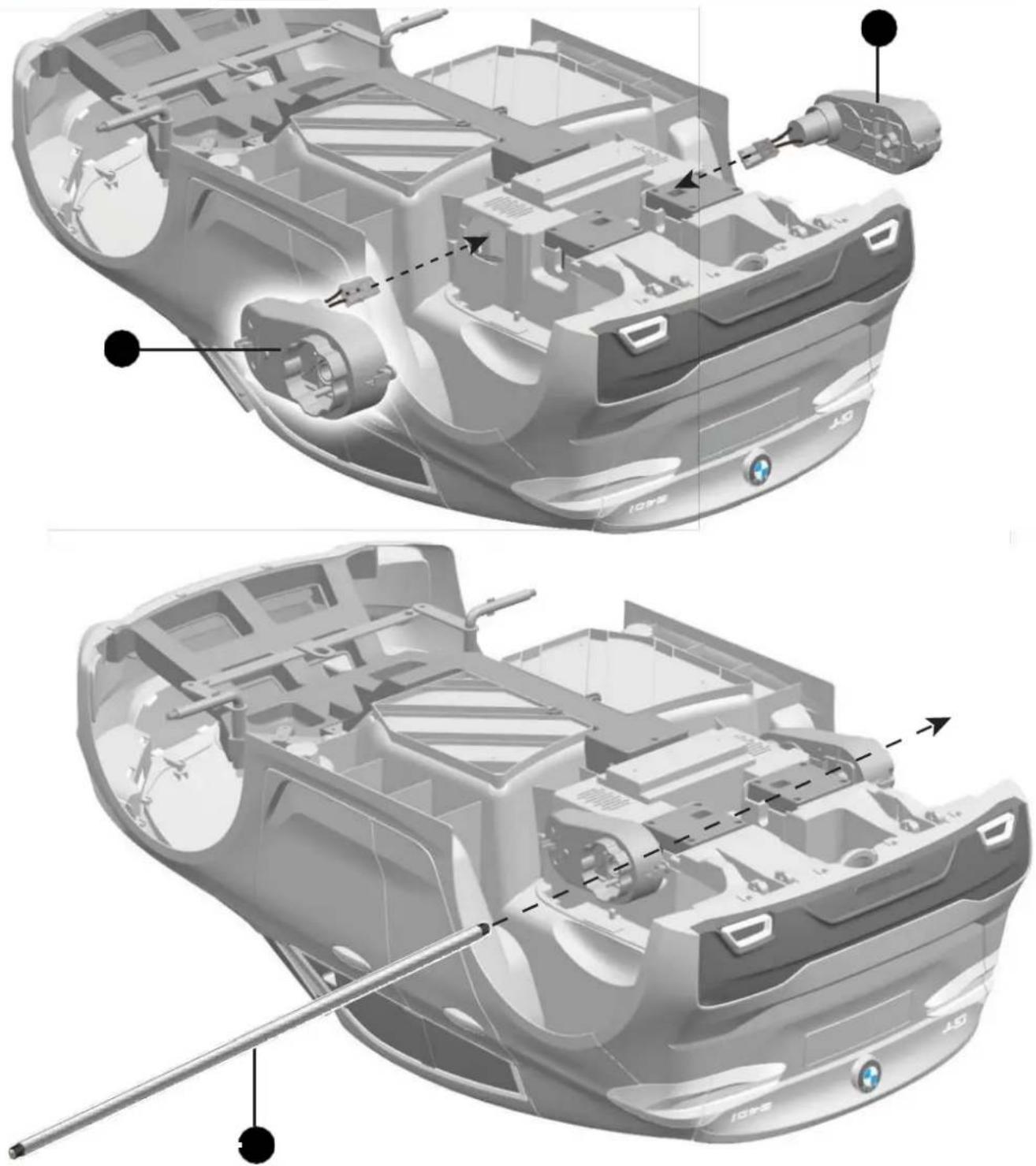

1. TIPS: "R"-markerad växellåda monteras på höger sida av bilen.

"L"-markerad växellåda monteras på vänster sida av bilen.

För växellådans motor och anslutning genom det större hålet på bakre delen av karossen och ut där batteriet är placerat.

Ovanstående upprepas för den andra växellådan.

1. För bakaxeln genom hålet på växellådan och vidare genom hålet på karossen och till sist genom växellådan på andra sidan.

BAKHJUL 1 2 3 4 Rear Bottom View AXEL

Ta bort eventuella delar på bakaxeln.

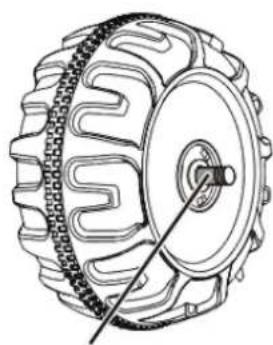

1. För in "hjul med drag" på bakaxeln. Se till att hjulet förbinds med växellådan.
2. Sätt en ∅10 bricka på axeln.
3. Sätt på en låsmutter efter brickan. Spänn den med medföljande nyckel. OBS: Det medföljer två nycklar, så att du kan hålla emot på andra sidan av bakaxeln när du ska spänna den sista låsmuttern på bakaxeln.

Upprepa ovannämnda procedur vid montering av det andra hjulet.

1. Sätt till sist på hjulkapslar.

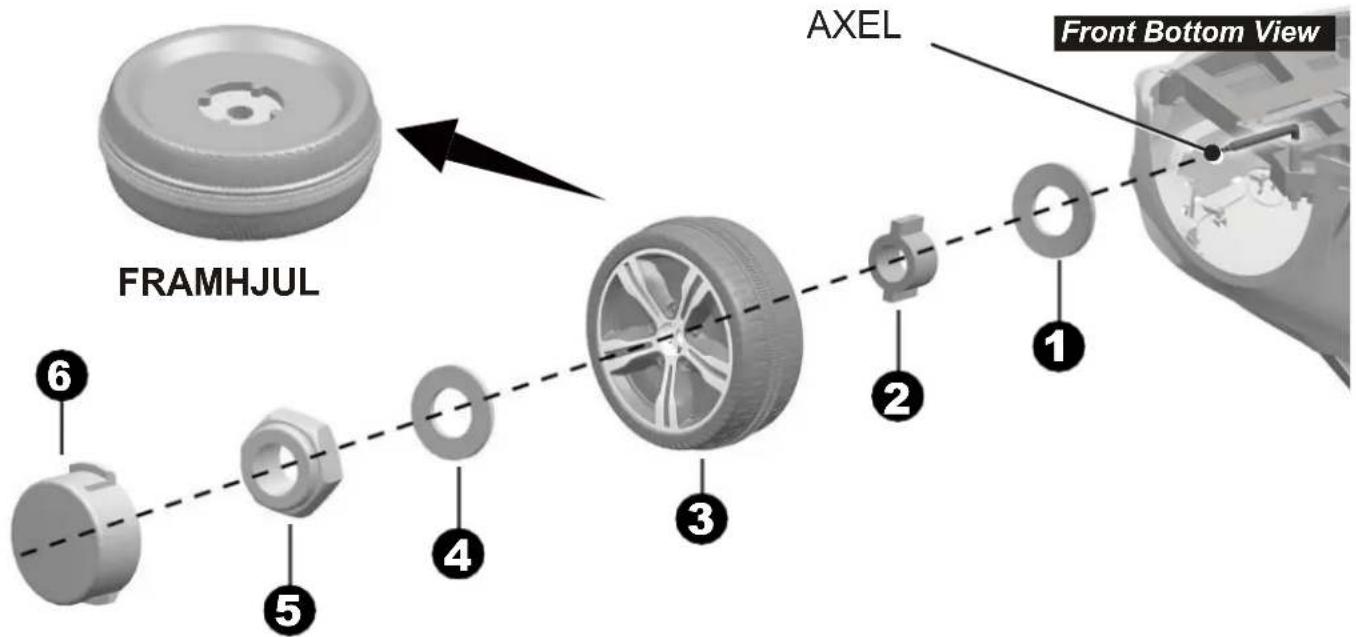

FRAMHJUL AXEL Front Bottom View 1 2 3 4 5 6

Ta bort eventuella delar från frontaxeln.

1. Sätt en ∅10 bricka på axeln.
2. Sätt en bussning på axeln.
3. Sätt framhjulet på axeln. Kontrollera att bussningen förbinds med framhjulet.
4. Sätt en ∅10 bricka på axeln.
5. Sätt på en läsmutter och spänn med medföljande nyckel.
6. Klicka slutligen fast hjulkapseln på hjulet.

Upprepa ovanstående procedur för montering av hjulet på andra sidan.

Efter montering av hjulen på axlarna, vänligen kontrollera att avståndet mellan mutter och hjul inte är för stort (se nedanstående bild). Om avståndet är för stort, lägg till ett par extra brickor. Viktigt: När låsmuttern är spänd, vänligen kontrollera att hjulen kör runt lätt och ohindrat. Detta är mycket viktigt, för om hjulen kör stramt är det risk att motorerna tar skada! Ta då bort ett par brickor igen för att se till att hjulen kör runt ohindrat!

Front Bottom View Hål i styrstång Styrväxellåda

- Lägg bilen på sidan. Ta ur M5x25-maskinskruven och ∅5-muttern från fjärrkontroll-drivern (R/C) med en skruvmejsel.

1. Koppla R/C-drivern till styrväxellådan och se till att de ansluts.
2. För in den raka änden av styrstången genom hålet på R/C-drivern och genom hålet på styrväxellådan från botten av bilen och upp genom hålet i instrumentbrädan.
3. Sätt i den böjda änden av styrstången i hålet på frontaxeln.

4. Se till att hålen i styrstången och R/C-drivern passar med varandra, sätt i M5x25-maskinskruven och ∅5-muttern på samma position som tidigare.

5. Öppna batterikammaren, placerad i mitten av ratten. Använd en skruvmejsel till att skruva ur skruvarna (1).

6. Ta ut locket (2).
7. Sätt i 2 x 1,5 AA-batterier, kom ihåg korrekt polaritet (3).
8. Sätt på batteriluckan igen och montera fast den med skruven du tog ur i steg 1.

Ta ur M5x35-maskinskruven och ∅5-muttern från ratten.

Bilen ska nu placeras upprätt.

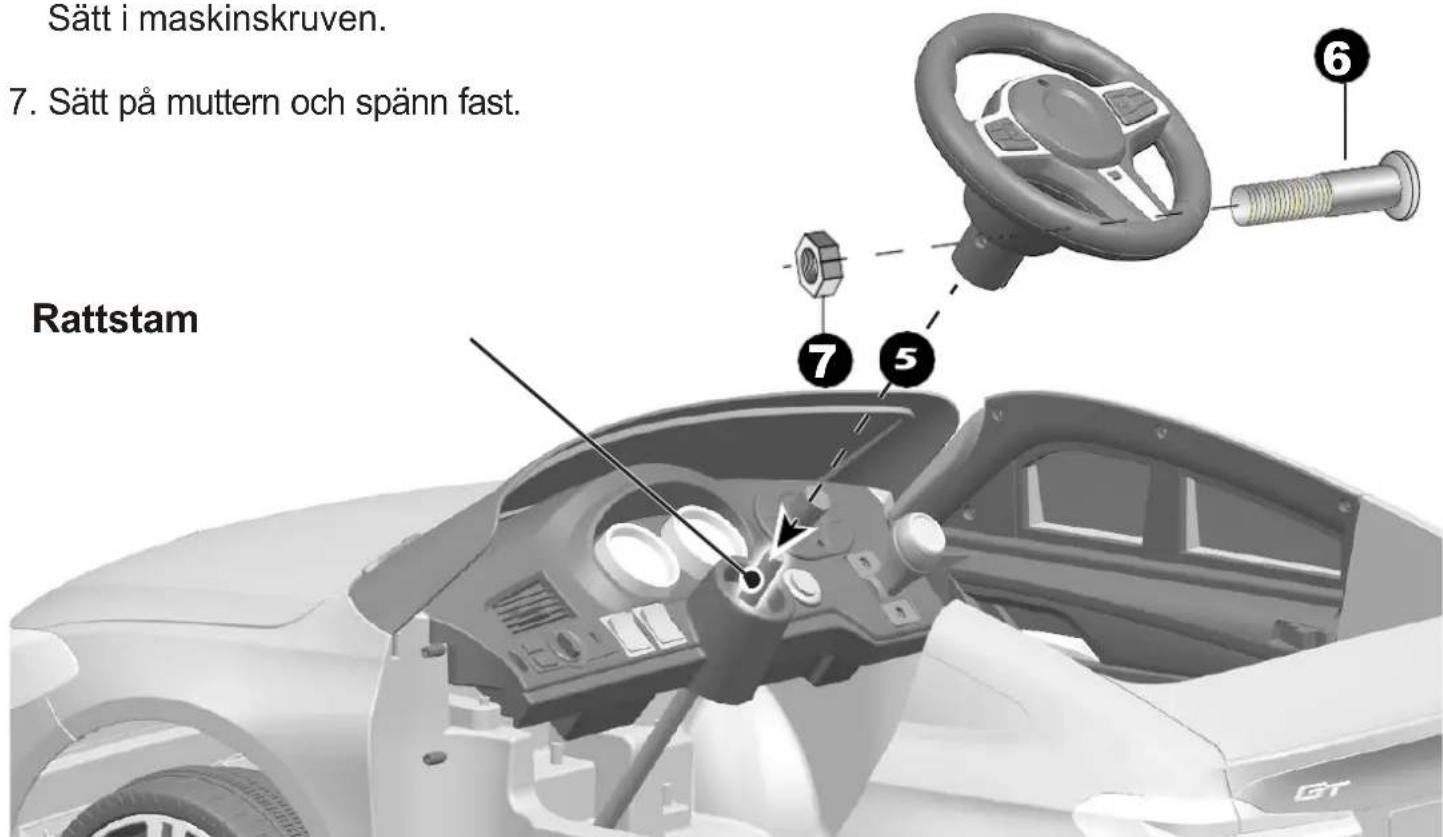

1. Sätt ratten på rattstammen.
2. Se till att hålen i ratten och rattstammen är precis bredvid varandra.

Sätt i maskinskruven.

1. Sätt på muttern och spänn fast.

Sätt i maskinskruven. 7. Sätt på muttern och spänn fast. Rattstam ⑦ ⑤ ⑥

Koppla i batterier

Rear Top View

Battery Säkrings- kontakt Bilkontakt Motor -kontakt

2WD

1. Sätt i den röda säkringskontakten i batteriuttaget.
2. Anslut bil- och motorkontakterna som visat på teckningen. Upprepa processen för motsatt sida.

x4 ① ②

2WD

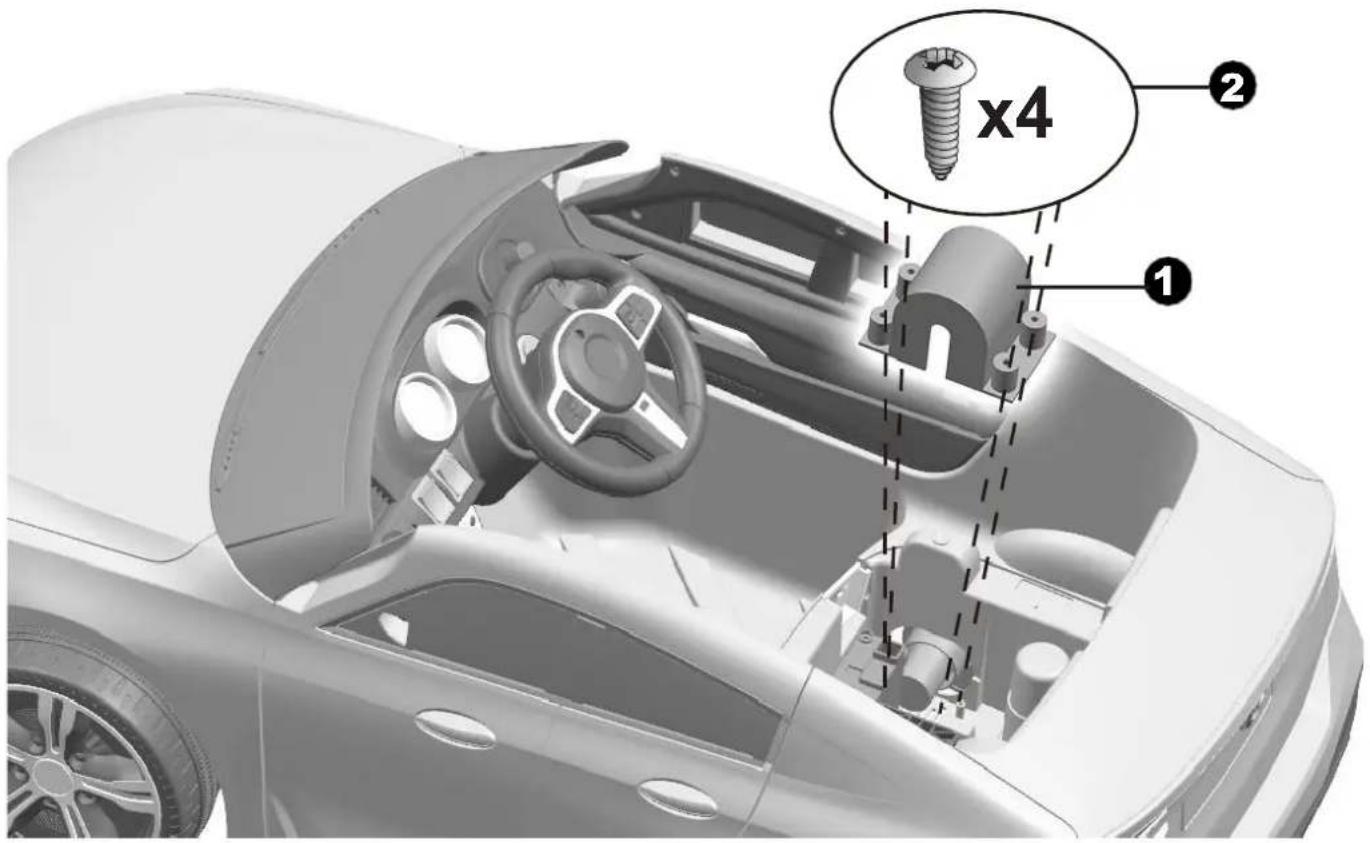

1. Placera motorkåpan över motorn.
2. Sätt i två ∅4x12 skruvar och spänn åt. Upprepa processen för den andra motorn.

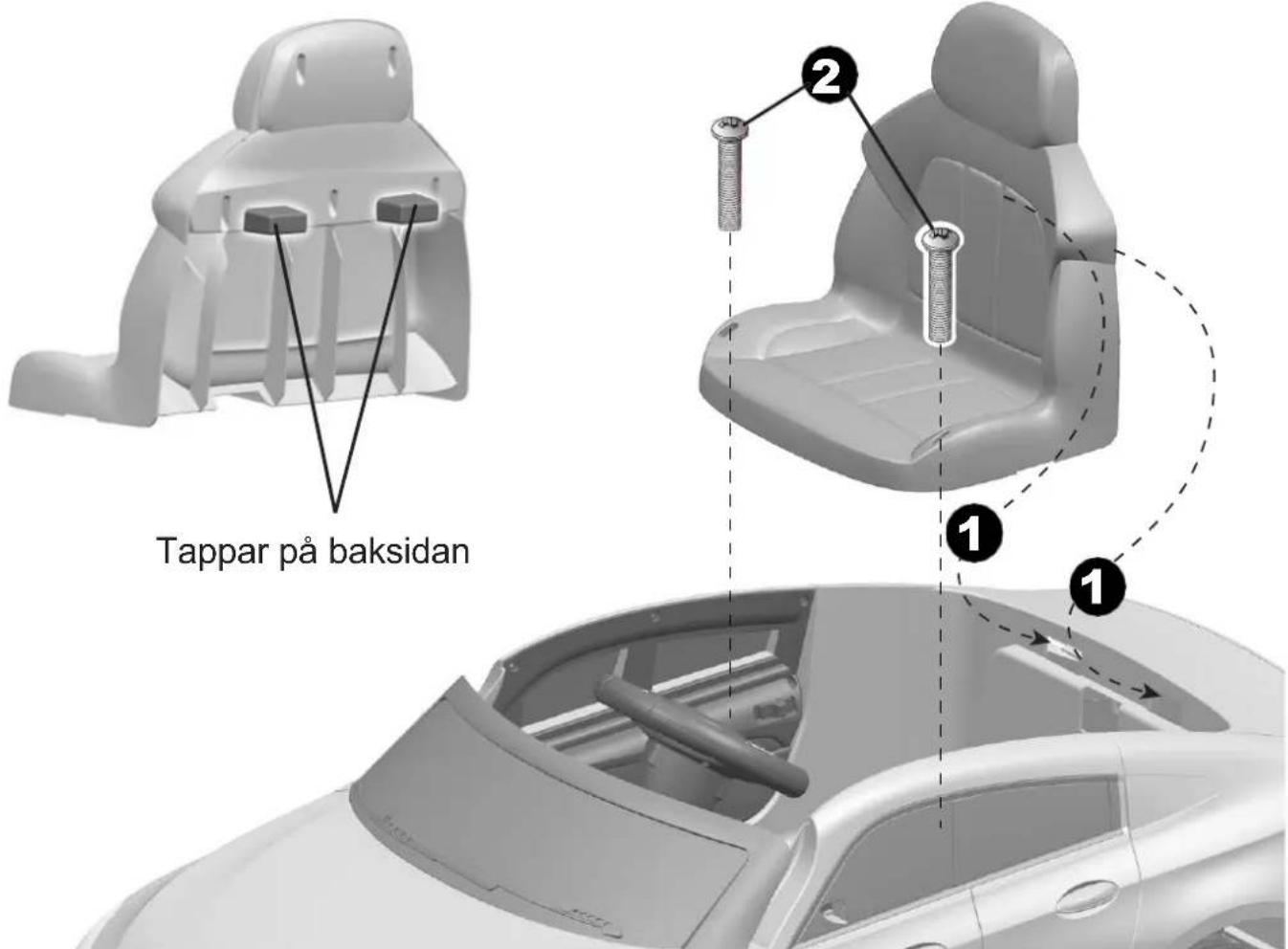

Tappar på baksidan 1 2 1 1

1. Tryck in tapparna på baksidan av sätet i hålen på karossen.
2. Sätt i två M5x16 maskinskruvar i sätet och skruva fast dem i karossen.

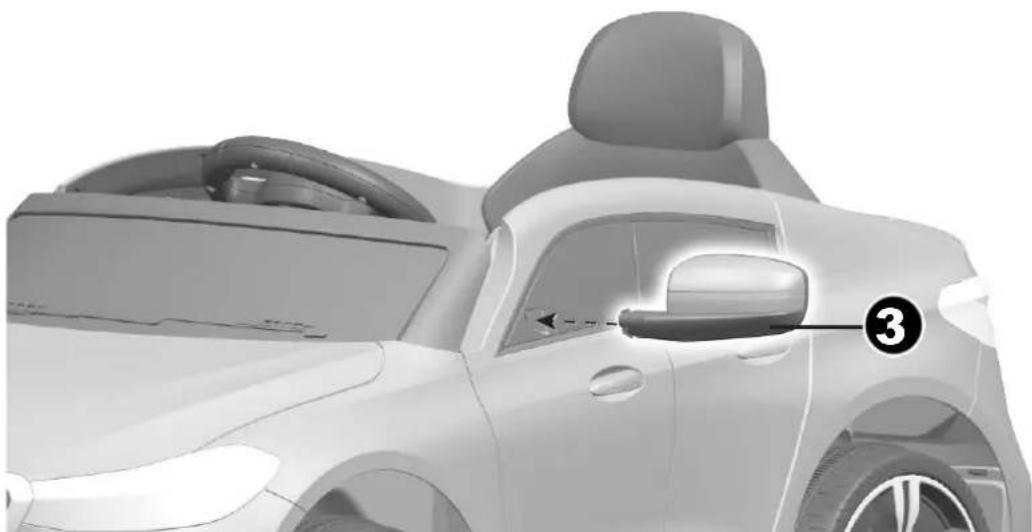

3. Klicka i sidospeglarna i hålen på bildörrarna.

Stanna alltid bilen när hastighet & riktning ändras, annars kan motor & växellåda skadas

1. Strömbrytare: Sätter på och stänger av bilen.
2. Gaspedal: Får bilen att köra.

• Tryck på pedalen så kör bilen.
- Släpp pedalen så bromsar bilen / sänker hastigheten.

1. Ljud-/musikknapp: Tryck för ljud/musik.
2. Hög/låg hastighetsknapp:

Knappen får bilen att köra framåt i antingen hög eller låg hastighet.

OBS: Bilen kan bara backa i låg hastighet.

1. Framåt- och bakåt-knapp:

Ändrar riktningen bilen kör – antingen framåt eller bakåt.

• För att köra framåt, byt till topposition.
  • För att backa, byt till bottenposition.

• Volymknapp: +/- volym

H G A MP3 TF USB ABC v+ v- I B C D E F

A. Digital voltmeter: Visar bilens batterinivå

G. TF-kort (Micro SD): Tillåter ljud/musik att spelas upp från ditt microSD-kort (TF-kort) i bilens högtalare. Endast MP3-format.

H. 3,5 mm AUX-input: Spelar upp musik från dina mobila enheter, såsom mobiltelefon m.m. Endast MP3-format.

I. USB: Spelar upp musik från USB-minne. Endast MP3-format.

FRAMÅT

BROMS

BAKÅT

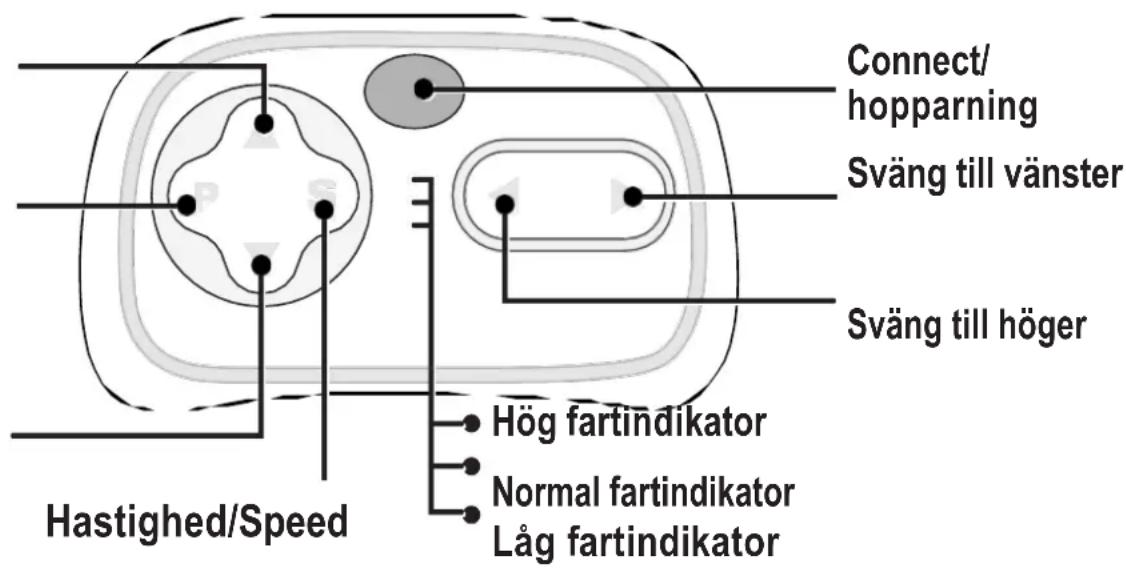

Connect/ hopparning Sväng till vänster Sväng till höger Hastighed/Speed Hög fartindikator Normal fartindikator Låg fartindikator

Fjärrkontrollen har företräde över gaspedal/pedalkörning. (gaspedalen slutar fungera vid användning av fjärrkontroll)

ISÄTTNING AV BATTERIER

Lyft av batteriluckan på baksidan av fjärrkontrollen och sätt i två AAA-batterier (LR03).

OBS: Batterier medföljer inte.

1. Connect-/hopparningsknapp

Tryck och håll inne connect-/hopparningsknappen i 2-4 sekunder. Aktivera strömbrytarknappen på bilens instrumentbräda. När låg fartindikatorn på fjärrkontrollen ändras från att blinka till att lysa konstant, har hopparningen av bil och fjärrkontroll lyckats. Om låg fartindikatorn fortsätter blinka, så har hopparningen inte lyckats. Sätt i batterierna igen och prova igen.

2. Bromsknapp

Tryck på knappen så stannar bilen. Tryck igen för att släppa bromsen.

3. Hastighetsknapp

Knappen har tre nivåer, således bilen kan köra i låg, normal och hög hastighet.

OBS: bilen kan bara backa i låg hastighet.

OBS:

• Om fjärrkontrollen inte används i omkring 10 sekunder, stängs den automatiskt av.
• Vid byte av batterier i fjärrkontrollen, upprepa steg 1.

Dörrås Door inside

OBS:

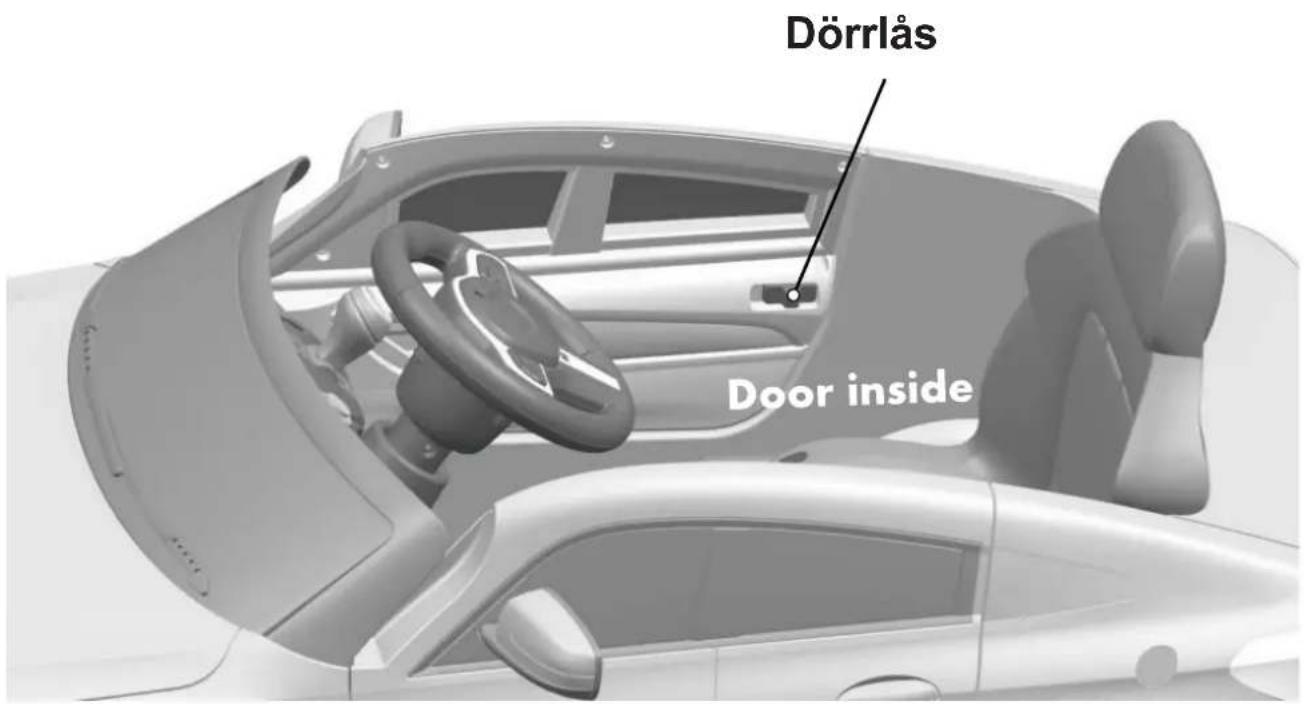

Vänligen stäng dörren och kontrollera att dörren stänger ordentligt, och lås därefter med skjutknappen.

Laddning

- Bilen är utrustad med en digital voltmeter, där du kan avläsa hur mycket ström det är kvar i batteriet. När det är dags för laddning, stäng av bilen.

BATTERI	VOLTSTYRKA	BATTERITILLSTÅND
12V7Ahx1,	≥ 13.2	Batteriet är fullt.
	13.1~12.6	Bilen kan köra normalt.
	≤ 12.5	Batteriet ska laddas

1. Sätt i laddaren i uttaget under sätet.
2. Sätt den andra änden i ditt 230 volt-eluttag, så påbörjar laddningen.

Denna produkt har laddningsskydd: när den laddar kommer alla funktioner avbrytas. Endast vuxna får ladda batteriet.

Batteriet är utrustat med en termosäkring som automatiskt bryter all ström till bilen om motorn, det elektriska systemet eller batteriet överansträngs. Säkringen återställs och strömmen återetableras efter att enheten har varit avstängd i 20 sekunder och därefter påsatt igen. Om säkringen går upprepade gånger vid normalt bruk ska bilen till service. Kontakta dem du har köpt varan hos.

För att undvika att förlora kraft/ström, följ följande guidelines:

• Överlasta inte bilen.
• Dra inte något efter bilen.
  • Kör inte i branta backar.
• Kör inte över hinder som kan få bilens hjul att spinna och överhetta bilen.
• Kör inte i mycket varmt väder som kan orsaka överhettning.
• Låt inte vatten/vätska komma i kontakt med batteri eller elektriska komponenter.
• Manipulera inte det elektriska systemet. Detta kan medföra kortslutning och att säkringen går.

Felsökning och lösningar:

Problem Orsak Lösning
Bilen fungerar inte Ingen ström Ladda batteriet
	Skadad säkring Byt säkring
	Lösa batterisladdar Koppla i sladd korrekt
	Dåligt batteri Byt batteriet
	Skadad motor	Ta bilen till auktoriserad verkstad
	Elektriska delar skadade	Ta bilen till auktoriserad verkstad
Batteriet kan inte laddas Laddare inte ansluten Anslut laddare korrekt
	Skadad laddare Byt laddare
	Batteriet har låg ström Ladda batteriet helt
	Lösa sladdar Koppla i sladdar korrekt
Kort funktionstid Batteriet är gammalt Byt batteriet
Oväsen och värme under laddning	Laddning är en kemisk process	Det är normalt och säkert
Låg hastighet:	Överbelastad	Minska vikten i bilen
	Bilen körs inte på platt terräng	Kör på platt terräng
Oväsen från växellåda eller motor	Skadad motor	Ta bilen till auktoriserad verkstad
Inget ljud eller ljus vid användning	Lös ljud- och ljussladd	Koppla i sladd korrekt
	Skadat ljud/ljus	Ta bilen till auktoriserad verkstad
Bilen kan inte bromsa	Defekta elektriska delar	Ta bilen till auktoriserad verkstad
Fjärrkontrollen fungerar inte	Fjärrkontroll inte hopparad	Para ihop
	Skadad fjärrkontroll	Byt fjärrkontroll
	Störning	Undvik störning

NORDIC

PLAY
