89107 - Färgspruta Power Craft - Gratis bruksanvisning och manual

Produkttyp	Färgsprutpistol
Märke	Power Craft
Modell	89107
Strömkälla	Elektrisk (230 V, 50 Hz)
Effektförbrukning	600 W
Färgkapacitet	1000 ml
Max viskositet	50 DIN-s
Spritmönster	Justerbar: horisontell, vertikal, cirkulär
Munstycksstorlek	2,5 mm
Flödeshastighet	Justerbar, upp till 500 ml/min
Mått (L x B x H)	25 x 12 x 30 cm
Vikt	1,5 kg
Material	Plastomhölje, mässingsmunstycke
Huvudfunktioner	Färgsprutning för väggar, möbler, staket
Rengöring	Montera isär och rengör med lösningsmedel efter användning
Säkerhetsfunktioner	Överbelastningsskydd, dubbelisolering
Reservdelar	Munstycke, nål, kopp, filter (finns)
Reparerbarhet	Användaren kan reparera med vanliga verktyg
Manualspråk	Engelska, tyska, franska, etc. (PDF)

Vanliga frågor - 89107 Power Craft

Vilken typ av färg kan jag använda med denna sprutpistol?

Du kan använda vattenbaserade färger, latex, akrylfärger, lacker och bets. Förtunna alltid färgen till rekommenderad viskositet (cirka 50 DIN-s) för bästa resultat.

Hur rengör jag sprutpistolen efter användning?

Montera isär pistolen, ta bort koppen och skölj med lämpligt lösningsmedel (vatten för vattenbaserade färger, mineralterpentin för oljebaserade). Rengör munstycket och nålen med en borste.

Varför är sprutmönstret ojämnt?

Kontrollera om munstycket är igensatt eller om färgen är för tjock. Rengör munstycket och förtunna färgen. Justera även lufttrycket och flödeskontrollen.

Kan jag justera sprutmönstret?

Ja, sprutpistolen har ett justerbart munstycke som gör att du kan välja horisontella, vertikala eller cirkulära mönster. Vrid på munstycksringen för att ändra.

Vad är den maximala färgkapaciteten?

Färgkoppen rymmer upp till 1000 ml. Fyll inte över; håll koppen minst en tredjedel full för jämnt flöde.

Är denna sprutpistol lämplig för utomhusbruk?

Ja, den kan användas utomhus, men skydda den från regn och extrem värme. Använd ett jordat uttag och undvik sprutning nära öppen eld.

Hur byter jag munstycke?

Skruva loss låsmuttern, ta bort det gamla munstycket och sätt i det nya. Se till att nål och munstycke är korrekt inriktade innan du drar åt.

Vilka säkerhetsåtgärder bör jag vidta?

Använd andningsskydd, skyddsglasögon och handskar. Arbeta i ett väl ventilerat område. Koppla bort strömmen vid rengöring eller service av pistolen.

Kan jag använda pistolen för att spruta billack?

Ja, men billack är tjockare. Du kan behöva förtunna dem avsevärt och använda ett större munstycke. Rengör omedelbart efter användning för att förhindra igensättning.

Var kan jag hitta reservdelar?

Reservdelar som munstycken, nålar, tätningar och färgkoppar finns hos Power Craft-återförsäljare eller online. Använd alltid äkta delar för bästa prestanda.

BRUKSANVISNING 89107 Power Craft

Bruk vernebriller när du bruker maskinen.

Spenning/frekvens

Angir spenningen og frekvensen på strømforsyningen maskinen skal kobles til.

Eff eki

Angir maskinens maksimale eff ekt

Maks. l/min

Angir maksimal kapasitet i liter/minutt.

nnledning

Bruk alltid nødvendig personlig verneutstyr när du bruker malingssprøyten.

Slå av malingssprøyten.

Skru beholderen av malingssprøyten.

Modellnummeret står på fremsiden av denne bruksanvisningen og på produktets typeskilt.

Når det gjelder:

I vissa fall fi nns det ikoner på förpackningen, på maskinen eller i dokumentationen som följer med maskinen. Ikonernas betydelse förklaras här nedan.

Bruksanvisning

Läs igenom bruksanvisningen grundligt, och spara den för framtida behov.

Hörselskydd rekommenderas!

Använd hörselskydd när du använder maskinen!

Skyddsglasögon rekommende- ras!

Använd skyddsglasögon när du använder maskinen!

Spänning/frekvens

Anger spänningen och frekvensen på den strömförsörjning som maskinen ska anslutas till.

Eff ek

Anger maskinens maximala eff ekt.

Max. l/min

Anger den maximala kapaciteten i liter/minut.

Introduktion

För att du ska få så stor glädje som möjligt av din nya elektriska sprutpistol rekommenderar vi att du läser denna bruksanvisning och de medföljande säkerhetsföreskrifterna innan du börjar använda den. Vi rekommenderar dessutom att du sparar bruksanvisningen itall du behöver läsa informationen om de olika funktionerna igen.

Tekniska data

Spänning/frekvens: 230 V \~ 50 Hz Effekt: 110 W

Behållarkapacitet: 800 ml

Max. viskositet: 60 din/sek.

Max. mängd: 0,32 l/min

Munstycke: ∅ 0,8 mm

Med 2 meter ledning, viskositetsmätare, rengöringsnål, 2 ventiler, reservmunstycke och skiftnyckel

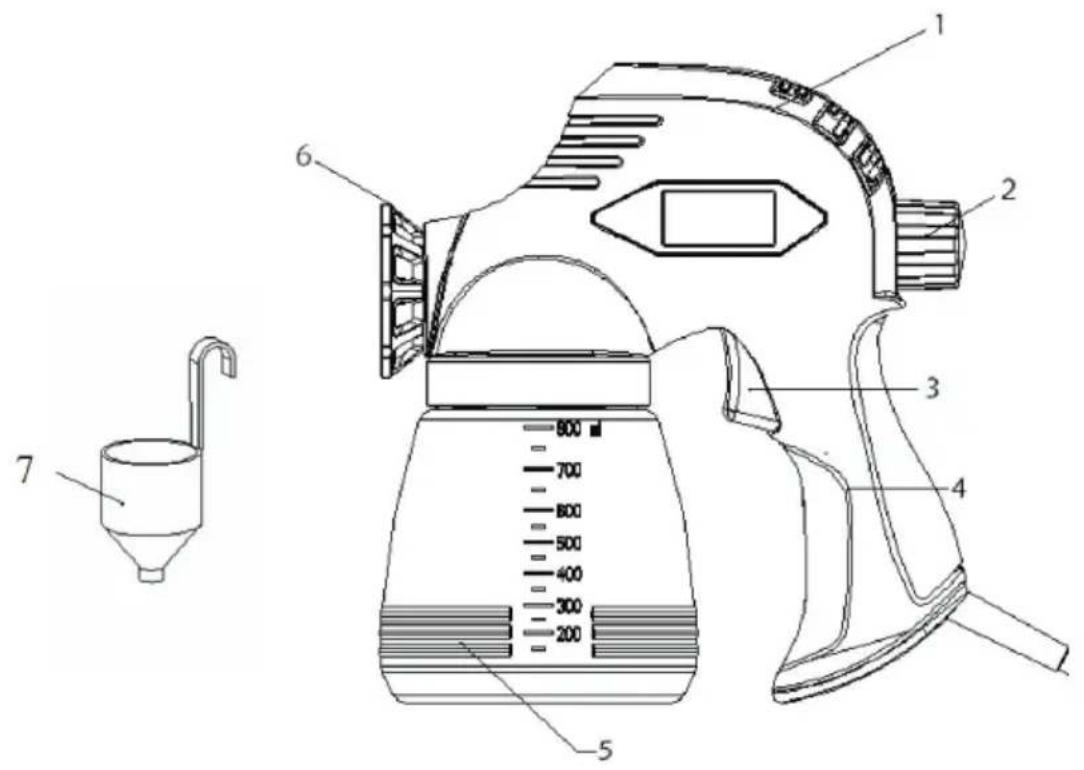

I. Hölje
2. Reglage
3. Strömbrytare
4. Handtag
5. Behållare
5. Munstycke
7. Viskositetsmätare

Säkerhetsföreskrifter

sprutpistolen får inte användas av personer under 18 år.

Använd alltid nödvändiga personliga skydd när du använder sprutpistolen.

spruta aldrig mot dig själv, andra personer eller djur.

-ölj alla säkerhetsföreskrifter på ärgbehållaren.

Om du arbetar inomhus måste du se till att ångor från målningen inte sugs in i sprutpistolen. Sörj för tillräcklig ventilation.

Om du arbetar utomhus ska du uppmärksamma vind och vindriktning så du inte sprutar på andra föremål än det avsedda.

Var försiktigt så du inte trycker på strömbrytaren när du ställer in munstycket.

Koppla bort sprutpistolen från elnätet innan du fyller på, monterar eller demonterar behållaren.

Sprutpistolen är inte avsedd för användning med strukturfärg, emulsionsfärg, alkaliska, sura eller lättantändliga färger och lack samt färger och lack med för hög eller för låg viskositet.

Lämpliga material

Vatten- och terpentinbaserad färg, lack och klarlack, primer, billack och träskyddsmedel, eventuellt utspädda till lämplig viskositet.

Färgens viskositet

Vanligen ska färgen spädas innan den kan användas med sprutpistolen.

Eftersom emballaget sällan informerar om utspädning i de fall färgen ska sprutas på, kan du utgå från följande viskositetstabell.

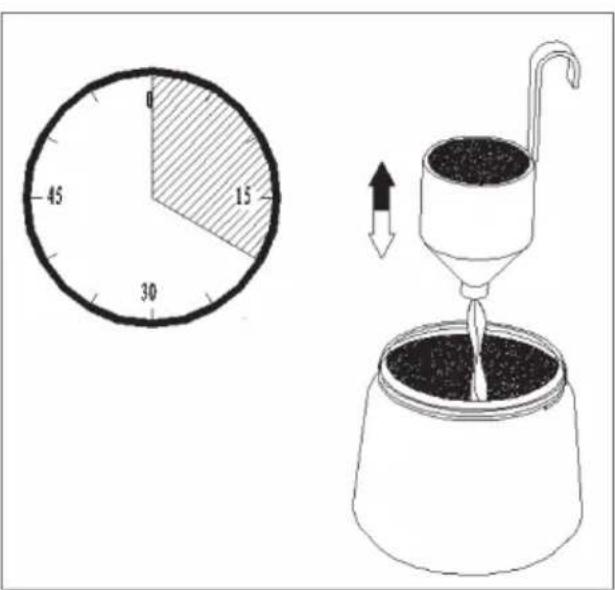

Rör om färgen grundligt innan du mäter viskositeten.

Doppa ner viskositetsmätaren helt i färgen.

Lyft upp viskositetsmätaren och se hur många sekunder det tar innan den är tom.

För att färgen ska kunna användas med sprutpistolen ska tiden ligga inom det intervall som anges i tabellen.

Färg	Sekunder
Terpentinbaserad färg	18-22
Vattenbaserad primer	24-28
Vattenbaserad färç	20-25
Lack	20-25
Aluminiumfärg	22-25
Iräskyddsmedel, olja, rengöringsmedel, algmedel och liknande.	Ska inte spädas

Om det tar kortare eller längre tid för färgen att rinna ur mätbägaren ska du antingen tillsätta mer färg eller mer förtunning.

Förberedelser före användning

Resultatet är till stor del beroende av arbetsmaterialets yta, tillständ och hur ren den är. Förbered därför arbetsmaterialet noga för målningen genom t.ex. slipning avfettning och rengöring. Rådfråga eventuellt en tackman.

Skydda de områden som inte ska målas.

Testa sprutpistolens inställning och färgkvantitet på en bit papper eller liknande innan du börjar måla på själva arbetsmaterialet. Samtidigt kan du också hitta det optimala avståndet i förhållande till arbetsmaterialet.

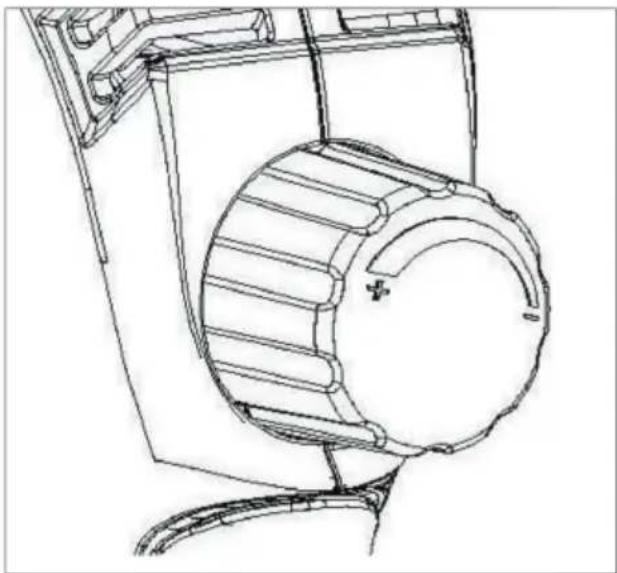

Du kan öka färgmängden genom att vrida reglaget (2) moturs, och du kan minska färgmängden genom att vrida det medurs.

Skruva av behållaren (5) från sprutpistolen.

Placera behållaren på ett underlag som tål att smutsas ner, och fyll på den ordentligt omrörda färgen i behållaren. Skruva på behållaren ordentligt på sprutpistolen.

Tryck in strömbrytaren (3) för att måla.

Om du tillfälligt måste stoppa arbetet ska du återuppta det så fort som möjligt så att färgen inte torkar runt munstycket.

Om färg ansamlas runt munstycket torkar du av det med en trasa, eventuellt med lite vatten eller terpentin.

Sprutteknik

Börja alltid sprutningen precis bredvid arbetsmaterialet så att startpunkten inte syns på det färdiga resultatet.

Håll sprutpistolen på konstant avständ på 25 till 30 cm från arbetsmaterialet och för den med lugna och jämna rörelser längs arbetsmaterialet.

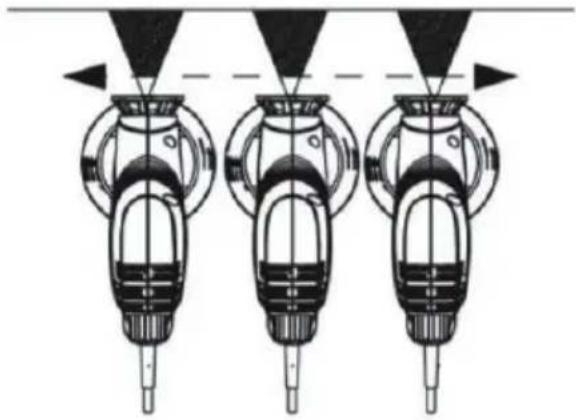

Undvik att spruta från sida till sida eftersom det ger en ojämn täckning och skapar en färgdimma framför arbetsmaterialet.

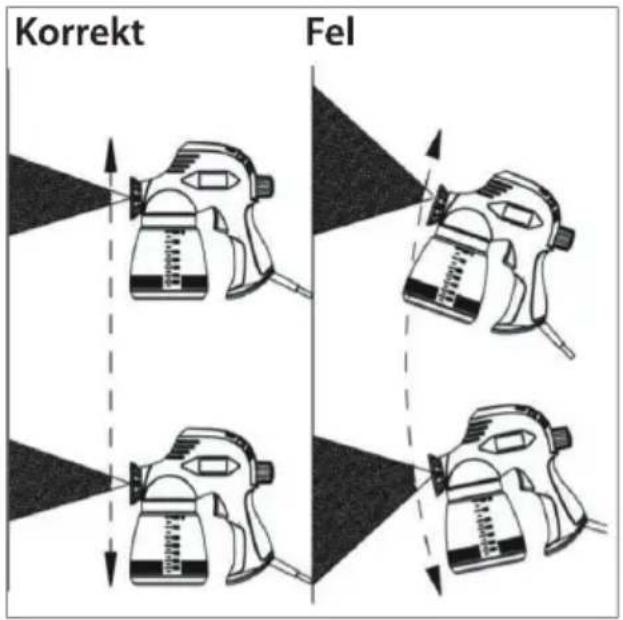

Korrekt

Luta inte sprutpistolen mer än hogs1 45 grader

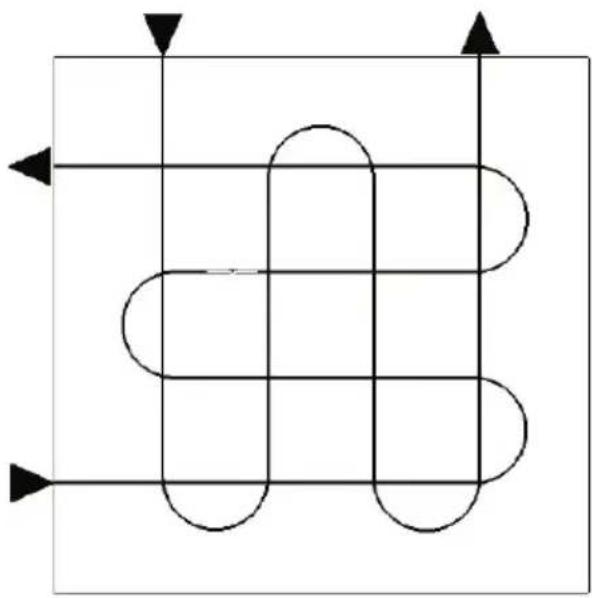

Genom att sprutmåla enligt det visade mönstret får du ett jämnt lager färg på arbetsmaterialet.

Rengöring och underhåll

Sprutpistolen måste rengöras omedelbart efter varje användning eftersom färgen annars kan hårdna och blockera sprutpistolen så den aldrig mer kan användas.

Stäng av sprutpistolen.

Skruva av behållaren från sprutpistolen.

Häll tillbaka resten av färgen i förpackningen.

Fyll på rent vatten eller terpentin i behållaren beroende på vad som används för att späda ut färgen. Rengör behållaren helt.

Fyll på rent vatten eller terpentin i behållaren och skruva på behållaren på sprutpistolen. Slå på sprutpistolen och spruta vattnet eller terpintinen i en avsedd behållare. Upprepa tills det kommer rent vatten eller terpentin ut från munstycket.

Demontera uppsugningsröret och f1 Itre och rengör delarna med vatten eller förtunningsmedel.

Droppa några droppar syrafri olja i hålet i uppsugningsröret för att smörja kolven och cylindern.

Demontera munstycket (a), munstycksskyddet (b), ventilen (c), cylindern (d), fj ädern (e) och kolven (f), och rengör delarna grundligt med en mjuk borste och lite vatten eller terpentin.

Rengör hålen i munstycket med den medföljande rengöringsnålen.

Sätt ihop delarna igen.

Kom ihåg att kassera färgrester, terpentin och liknande i enlighet med de regler som gäller i din kommun.

Servicecenter

OBS! Produktens modellnummer ska alltid uppges vid kontakt med återförsäljaren.

Modellnumret fi nns på framsidan i denna bruksanvisning och på produktens märkplåt

När det gäller

• Reklamationer
• Reservdelar
• Returvaror
• Garantivaror
• Öppet vardagar från 07.00 til 17.00 (fredag till kl. 15.30)
  • Tel.: [phone]
  • Fax: [phone]
  • E-mail: [e-mail]

Överensstämmelseförklaring

Vi förklarar härmed att

ELEKTRISK SPRUTPISTOL

89107 (JS-981PQ)

230 V - 110 W

är framställd i överensstämmelse med följande standarder eller normativa dokument:

EN55014-2:1997+A1+A2

EN55014-1:2006+A

EN61000-3-2:2006+A1+A2

EN61000-3-3:2008

FN60745-1:2009+A11

EN50580:2012

enligt bestämmelserna i direktiven

2006/95/EEG Lågspänningsdirektivet

2004/108/EEG EMC-direktivet

15

Stefan Schou

HP Schou A/S strävar efter att tillverka miljövänliga elektriska och elektroniska produkter och vi vill även medverka till att säkerställa ett säkert avyttrande av avfallsprodukter som kan vara skadliga för miljön.

Det är viktigt för oss alla att ha en ren miljö. Vårt företag har som målsättning att uppfylla EU-kraven på detta område så att vi säkerställer insamling, hantering, återvinning och bortskaff ande av elektrislutrustning som annars kan vara skadlig för miljön. Det innebär också att våra produkter aldrig innehåller några av följande kemikalier eller ämnen:

• Bly
• Kvicksilver
• Kadmium
• Sexvärdigt krom
• PBB (polybromerade bitenyler) (fl amskyddsmedel
• PBDE (polybromerade difenyletrar) (fl amskyddsmedel

HP Schou A/S är stolta över att kunna stödja EU:s miljöinitiativ för en renare miljö och förklarar härmed att våra produkter uppfyller såväl WEEE-direktivet (2012/19/EG) som RoHS-direktivet (2011/65/EG).

Även du som konsument kan vara med och skydda vår miljö genom att följa gällande miljöbestämmelser och lämna in förbrukade elektriska och elektroniska produkter på den kommunala återvinningsstationen. Kom ihåg att ta ur eventuella batterier innar du gör dig av med produkten.

Tillverkad i Folkrepubliken Kina (PRC)

6615

EU-importör:

HP Schou A/S

6000 Kolding

Danmark

© 2015 HP Schou A/S

Alla rättigheter förbehålles. Innehållet i denna bruksanvisning får inte på några villkor, varken i sin helhet eller delvis, återges med hjälp av elektroniska eller mekaniska hjälpmedel, t.ex. genom fotokopiering eller fotografering, ej heller översättas eller sparas i ett informationslagrings- och informationshämtningssystem, utan skriftligt medgivande från HP Schou A/S
