DW8500.1S - Nape Küppersbusch - Besplatni korisnički priručnik

Vrsta proizvoda	Aspiratorska napa
Marka	Küppersbusch
Model	DW8500.1S
Minimalna sigurnosna udaljenost (ploča za kuvanje)	650 mm
Prečnik odvodnog kanala	minimum 120 mm
Električno napajanje	230 V ~ 50 Hz (prema natpisnoj pločici)
Klasa uređaja	Klasa I (potrebno uzemljenje)
Broj brzina	3 brzine + vremenski ograničena intenzivna brzina
Osvetljenje	Ugrađena LED (zamena putem servisa)
Funkcija odloženog isključivanja (Delay)	Da, 5 minuta
Tip masnog filtera	Perivi metalni filter (mašina za pranje sudova)
Tip ugljenog filtera	Neperivi filter sa aktivnim ugljem, zamenjiv
Učestalost čišćenja masnog filtera	Svaka 2 meseca (ili češće u zavisnosti od upotrebe)
Učestalost zamene ugljenog filtera	Otprilike svaka 4 meseca
Upotreba sa uređajima na sagorevanje	Potrebna adekvatna ventilacija, maksimalni negativni pritisak 0,04 mbar
Materijal	Nerdajući čelik (prema modelu)
Instalacija	Preporučuje se od strane kvalifikovanog tehničara
Dimenzije (Š x D x V)	Pogledajte uputstvo za tačne mere
Težina	Otprilike 15 kg (procena)

Često postavljana pitanja - DW8500.1S Küppersbusch

Koja je minimalna visina instalacije između nape i šporeta?

Minimalna sigurnosna udaljenost je 650 mm između ploče za kuvanje i nape. Proverite uputstva vašeg gasnog šporeta ako je navedena veća visina.

Kako očistiti i održavati filtere?

Masni filteri se čiste svaka 2 meseca u mašini za pranje sudova ili ručno. Filteri sa aktivnim ugljem se ne peru i moraju se zameniti otprilike svaka 4 meseca.

Mogu li koristiti napu sa gasnim šporetom?

Da, ali se uverite da je prostorija pravilno provetrena kako bi se izbeglo vraćanje gasa. Negativni pritisak ne sme da pređe 0,04 mbar.

Kako zameniti sijalicu za osvetljenje?

Osvetljenje je ugrađeno. Za zamenu kontaktirajte ovlašćeni servis.

Šta učiniti ako napa ne startuje?

Prvo proverite električno napajanje (utičnica, osigurač). Ako je napa pokvarena, dajte je na popravku profesionalcu. Ne pokušavajte sami da je popravite.

Kako aktivirati funkciju odloženog isključivanja?

Pritisnite i držite taster Delay (taster A) da aktivirate automatsko isključivanje nakon 5 minuta. Za deaktivaciju pritisnite neki taster brzine ili isključite motor.

Koja je maksimalna brzina usisavanja?

Napa ima 3 normalne brzine i vremenski ograničenu intenzivnu brzinu od 6 minuta (dostupna držanjem pritisnutog tastera brzine 3).

Da li je napa kompatibilna sa instalacijom u recirkulaciji?

Da, napa se može koristiti u recirkulacionoj verziji sa filterom sa aktivnim ugljem. Obavezno postavite filter i poštujte dimenzije kanala.

Gde pronaći tačne dimenzije nape?

Tačne dimenzije su navedene u uputstvu koje se može preuzeti. Kontaktirajte proizvođača ako su vam potrebne specifične mere.

Kako programirati intenzivnu brzinu?

Držite pritisnut taster brzine 3 tokom 3 sekunde da aktivirate intenzivnu brzinu u trajanju od 6 minuta. Indikator treperi. Pre isteka, možete držati 3 s da se vratite na brzinu 3 ili kratko pritisnuti da isključite.

KORISNIČKI PRIRUČNIK DW8500.1S Küppersbusch

1. БЕЗБЕДНОСНЕ ИНФОРМАЦИЈЕ

① Ради ваше безбедности и правилног коришћења уређаја, пре монтаже и употребе пажљиво прочитајте ово упутство. Увек чувајте ово упутство заједно са уређајем, чак и приликом пресељења или продаје. Корисници морају у потпуности да познају рад и безбедносне карактеристике уређаја.

!

Спајање каблова мора да обави специјализовани техничар.

• Произвођач неће бити одговоран ни за какву штету насталу успед неправилне или неодговарајуће инсталације.
• Минимална безбедна удаљеност између горње површине штедњака и аспиратора је 650 mm (неки модели се могу поставити и ниже, погледајте одељке о радним димензијама и постављању).

- Ако је у упутству за постављање гасног штедњака наведено веће растојање, то се мора поштовати.

- Проверите да ли напон напајања одговара ономе који је назначен на натписној плочици са унутрашње стране аспиратора.

- Уређај за прекид напајања мора бити уgraђен у фиксно

ожичење у складу са прописима о ожичавању.

• У случају уређаја 1. класе, проверите да ли струјна утичница може да обезбеди адекватно уземљење.
• Прикључите аспиратор на вентилациону цев помоћу цеви пречника бар 120 mm. Цев мора бити што је могуће краћа.
• Морају се поштовати прописи који се односе на испуштање ваздуха.
• Не прикључујте аспиратор на издувне цеви кроз које пролазе продукти сагоревања (нпр. из котлова и камина).
• Акосеаспираторкористизаједно са неелектричним уређајима (нпр. уређаји који сагоревају гас), мора се обезбедити довољна проветреност просторије да би се спречио повратни ток издувног гаса. Када се аспиратор користи заједно са уређајима који не користе електричну енергију, негативан притисак у просторији не сме прећи 0,04 mbar да се испарења не би враћала кроз аспиратор у просторију.
• Ваздух не сме да се одводи у вентилациону цев која се користи за одвод испарења из уређаја који раде на гас или друга горива.
• Ако се кабл за напајање оштети, мора га заменити произвођач или његов заступник.
  • Утикач ставите у утичницу

која је у складу са важећим прописима и постављена на лако доступном месту.

- У погледу примене техничких и безбедносних мера које се односе на издувавање испарења, важно је пажљиво се придржавати прописа локалних власти.

УПОЗОРЕЊЕ: Пре постављања аспиратора скините заштитне фолије.

- Користите само завртње и мале делове који држе аспиратор.

УПОЗОРЕЊЕ:

Постављање завртњева или носача које није у складу са овим упутством може довести до струјног удара.

• Не гледајте директно у извор светлости кроз оптичка помагала (наочаре, лупе...).
• Не фламбирајте намирнице испод аспиратора; опасност од ватре.

• Овајуређајмогудакористедеца узраста од 8 година навише и особе са смањеним физичким, чулним или менталним способностима, као и особе које немају довољно искусства и знања, ако су под надзором или су упућене у безбедан начин употребе уређаја и разумеју могуће опасности. Малој деци не дозволите да се играју са уређајем. Чишћење и одржавање не треба да обављају деца без надзора.

• Деца морају бити под надзором да се не би играла са уређајем.

• Овај уређај не треба да користе особе (укључујући и децу) са смањеним физичким, чулним илименталним способностима, каои особе које немају довољно искусства и знања, сем ако их надзируили оупотреби уређаја саветују особе одговорне за њихову безбедност.

Приступачни делови могу постати врели кадсе користе заједно са апаратима за кување.

• Очистите и/или замените филтере након одређеног временског периода (опасност од ватре). Погледајте одељак „Чишћење и одржавање”.
• Просторија се мора адекватно проветравати ако се аспиратор користи у исто време кад и уређаји који раде на гас или друга горива (не односи се на уређаје који испуштају ваздух натраг у просторију).
• Символ ✉ на производу или његовој амбалажи означава да се он не сме сматрати обичним кућним отпадом. Уместо тога мора се предати на одговарајућемместслужби за рециклажу електричних и електронских уређаја. Обезбећивањем правилног уклањања овог производа допринећете спречавању потенцијалних негативних последица по животну средину

и здравље људи, до чега би могло доћи у случају његовог неодговарајућег уклањања. За детаљније информације о рециклажи овог производа обратите се локалној управи, служби за одношење смећа или продавници у којој сте купили производ.

2. УПОТРЕБА

• Аспиратор је пројектован искључиво за уклањање кухињских мириса у домаћинству.
• Никад не користите аспиратор за било шта осим за оно за шта је намењен.
• Никад не остављајте отворен пламен испод укљученог аспиратора.
• Подесите интензитет пламена тако да буде усмерен само на дно тигања, а не да обухвати и његове бочне стране.
• Фритезе се током употребе морају непрекидно надзирати: прегрејано уље може да се запали.

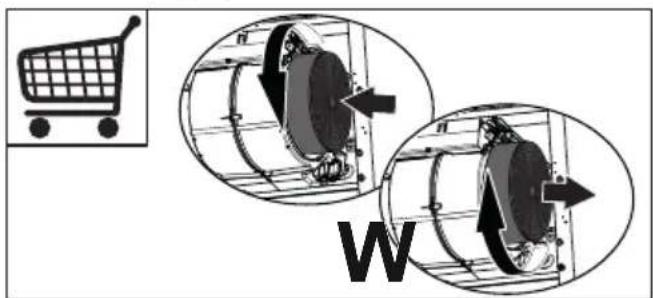

- Овај филтер не може да се пере регенерише већ мора да се мења на отприлике сваких 4 месеца рада, а у случају веома интензивне употребе и чешће (W).

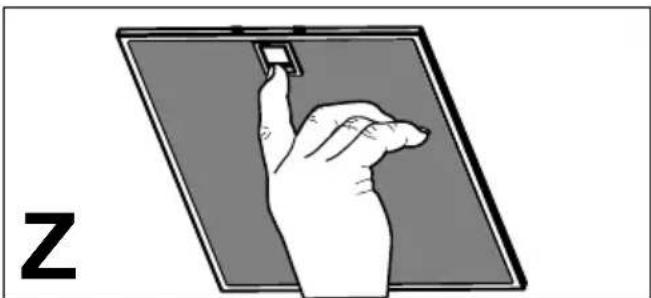

- Филтери за маст морају да се чисте свака 2 месеца рада или чешће у случају веома интензивне употребе и могу се прати у машини за прање посуђа (Z). Филтери за маст након чишћења могу променити боју, али

то ни у ком случају не нарушава њихово дејство.

Дугме Функција
A	Притисните дугме кратко да бисте укључили или искључили светло.Може се активирати у било којој брзини рада.
	ЧекањеКористи се за потпуно уклањање заосталих мириса. Дуг притисак: покреће аутоматско искључивање уређаја након 5 минута. Може да се активира при свакој брзини рада.Може да се искључи притиском на дугме за брзину рада и искључивањем мотора.
B	Крatak притисак. Укључује и искључује мотор аспиратора у првој брзини.
C	Крatak притисак. Укључује и искључује мотор аспиратора у другој брзини.
D	Укључује мотор аспиратора у трећу брзину.
	- Притисните и држите 3 секунде притиснут тастер за подешавање брзине 3 да бисте постигли високу брзину рада у трајању од 6 минута. ЛЕД трепће.- Притисните и држите 3 секунде притиснут тастер пре истека 6 минута за враћање на брзинз 3. ЛЕД остаје укључен.- Притисните кратко пре истека 6 минута да искључите аспиратор.

5. ЛАМПА

- За замену контактирајте службу техничке подршке ("За куповину контактирајте службу техничке подршке").
