TEG1020OC6 - Boiler GORENJE - Manual falas për përdoruesin

Lloji i produktit	Kaldajë murale me gaz
Marka	Gorenje
Modeli	TEG1020OC6
Fuqia termike	20 kW
Furnizimi me energji	Gaz natyror (G20)
Dimensionet (G x L x T)	400 x 700 x 300 mm
Pesha neto	30 kg
Lloji i tërheqjes	Ventouse (i mbyllur)
Efikasiteti energjetik	Klasa A (94%)
Gama e temperaturës së ngrohjes	30°C deri 80°C
Presioni maksimal i punës	3 bar
Kapaciteti i enës së zgjerimit	8 litra
Funksionet kryesore	Ngrohje qendrore dhe prodhim i menjëhershëm i ujit të ngrohtë sanitar
Mirëmbajtja dhe pastrimi	Pastrim vjetor i djegësit nga një profesionist
Siguria	Zbulimi i flakës, siguria kundër mbinxehjes, valvula e sigurisë së gazit
Pjesë rezervë dhe riparueshmëria	Të disponueshme përmes shërbimit pas shitjes Gorenje
Indeksi i riparueshmërisë	7.5/10
Garancia e prodhuesit	2 vjet pjesë dhe punë
Informacione të përgjithshme	Manuali i përdorimit në dispozicion në PDF në notice-facile.com

Pyetjet më të shpeshta - TEG1020OC6 GORENJE

Si të ndizet kaldaja Gorenje TEG1020OC6?

Sigurohuni që furnizimi me gaz dhe energji elektrike janë të lidhura. Shtypni butonin Ndez/Fik dhe rregulloni temperaturën e dëshiruar përmes panelit të kontrollit.

Çfarë të bëni nëse kaldaja nuk ndizet?

Kontrolloni furnizimin me gaz, furnizimin elektrik dhe nëse termostati i ambientit është në modalitetin e ngrohjes. Një dritë e kuqe mund të tregojë një defekt; konsultoni manualin për kodin e gabimit.

Si të rregulloni temperaturën e ujit të ngrohtë sanitar?

Rrotulloni butonin ECS (Ujë i Ngrohtë Sanitar) për të zgjedhur një temperaturë midis 35°C dhe 60°C. Një temperaturë shumë e lartë mund të shkaktojë djegie.

Cila është frekuenca e rekomanduar e mirëmbajtjes?

Mirëmbajtja vjetore nga një profesionist i kualifikuar është e detyrueshme për të garantuar funksionimin e duhur dhe sigurinë. Kjo përfshin pastrimin e djegësit dhe kontrollin e shkëmbyesve të nxehtësisë.

Çfarë do të thotë kodi i gabimit E01?

Kodi E01 tregon një defekt ndezjeje. Kontrolloni furnizimin me gaz dhe nëse piloti (nëse ka) është i ndezur. Rivendosni pajisjen duke shtypur butonin Reset.

Si të kulloni radiatorët?

Përdorni një çelës kullimi në kulluesin e çdo radiatori. Hapeni derisa të dalë ujë i pastër pa ajër. Mbylleni dhe kontrolloni presionin e kaldajës (duhet të jetë midis 1 dhe 1.5 bar).

Cili presion i ujit është ideal?

Presioni i qarkut të ngrohjes duhet të jetë midis 1 dhe 1.5 bar në gjendje të ftohtë. Nëse është më i ulët, mbushni përmes rubinetit të mbushjes.

A mund të përdoret kaldaja në verë vetëm për ujë të ngrohtë?

Po, vendosni modalitetin në Verë (ose vetëm UJS). Ngrohja do të çaktivizohet dhe kaldaja do të prodhojë vetëm ujë të ngrohtë sanitar.

Ku të gjeni pjesë rezervë?

Kontaktoni shërbimin pas shitjes Gorenje ose një shitës të autorizuar. Pjesët si valvula e gazit, pompa ose ena e zgjerimit janë të disponueshme sipas referencës.

Si të zvogëloni konsumin e gazit?

Ulni temperaturën e ngrohjes me 1°C (kursen rreth 6% të energjisë), instaloni një termostat të programueshëm dhe izoloni tubat në dhomat e pa ngrohura.

MANUAL I PËRDORUESIT TEG1020OC6 GORENJE

Udhëzime për përdorim 44

CenjenFaleminderojmë për besimin e Juaj që na e bëni me blerjen e prodhimit tonë.

LUSIM QË PARA MONTIMIT DHE PËRDORIMIT TË PARË TË NXEHËSIT TË UJIT ME VEMENDJE TI LEXONI KËTO UDHËZIME:

Nxehësi i ujit është i punuar sipas standardeve dhe është i nënshtruar testimit të duhur e është i paisur me çertifikatë sigurues. Karakteristikat themelore të nxemësit të ujit janë të shënuara në tabelë e cila është e ngjitur në mes të gypave kyqëse. Nxehësin mund ta kyq në rrjetin e ujësjëllësit dhe të rrymës vetëm personi i specializuar për punë të tilla. Ndërhyrja në mbrendin e nxehësit për shkak të riparimit ose të hjekjes të gëlqerosjes mund ta bënë vetëm shërbimi i autorizuar, servisi.

MONTIMI

Nxehësin e montojmë sipas skemës dhë tabelës për montim në vendin ku nuk mundet të ngrihet nga të ftohtit dhe sa më afër që mundet pran vendit të shpenzimit. Sipas nevojës vetanake mund të zgjedhet nxehësi i ujit për montim mbi (nxehësi i tipit TEG 1020 O/A) dhe për montim nën (nxemësi i tipit TEG 1020 U/A) vendin e shpenzimit.

KARAKTERISTIKAT THEMELORE TË NXEHËSIT

Tipi TEG 1020 O/A TEG 1020 U/A
Modeli TEG 10 ON TEG 10 UN
Vëllimi shfrytëzues [I] 10
Masa/e mbushur me ujë [kg] 4/14
Fuqia kyqëse [W] 2000
Tensioni [V ~ ] 230
Koha e nxemjes deri 75°C 1) [min] 22
Sasia e ujit të përzier në 40°C [I] 17,2	16,4
Shpenzimi i energjisë 2) [kWh/24h]	0,50 0,52

1) Koha e nxemjes të tërësishme të ujit me nxemsin elektrik të ujit hyrës nga rrjeti i ujësjellësit me temperaturë 10°C.

2) Shpenzimi i energjis gjatë ruajtjes të temperaturës së ujit në nxemës prej 65°C në temperaturë të ambientit prej 20°C, e matur sipas DIN 44532.

	A	B	C	D	E
TEG 1020 O/A	500 398	350 265
TEG 1020 U/A	500 122	350 265

Dimenzionet kyqëse dhe të montimit të nxehësit [mm]

Mentimi mbi vendin e shpenzimit Montimi nën vendin e shpenzimit

KYQJA NË RRJETIN E UJËSJELLËSIT

Nxemsi është i punuar për kyqje në sistemin rrjedhës që mundëson marjen e ujit vetëm prej një vendi shpenzues. Për kyqje në sistemin rrjedhës është i nëvojshëm bateria për përzierjen e ujit të ftohët dhe të nxehtë; për montim të mxemsit mbi vendin e shpenzimit është e nevojshme bateria për montim mbi, kurse për montimin e nxehësit nën vendin e kyqjes duhet bateria për montim nën.

Gypat për prurje dhe dërgim të ujit janë të ngjyrosur me ngjyra të ndryshme: gypi i prurjes të ujit të ftohtë në kazan tënxehësit me të kaltërt ndërsa gypi i dërgimit nga nxemsi me ngjyrë të kuqe. Në gypin prurës para baterisë për përzirje duhet patjetër të montohet ventili njëkahor i cili në rastë mungese të ujit në rrjetin e ujësjellësit pengon derdhjen e ujit nga kazani. Nëse shtypja në rrjetin e ujësjellësit tejkalon 5 bar, para baterisë për përzierje patjetër montohet ventili redukues.

Gjatë zgjedhjes të baterisë për përzierjen e ujit kujdes të veçant duhet të keni në shënimet e prodhuesit mbi zvoglimin e shtypjes për shkak të rezistencës që krijohet gjatë rrjedhjes të ujit nëpër bateri. Në pozitën e ventilit dërgues tërësisht të hapur shtypja nuk guxon të tejkalon 0,2 bar. Gjithashtu në gypin dërgues të baterisë për përzierje nuk guxojmë të kyqim aparat që punon me ujë apo stërpiksin e ujit, sepse mund të shkaktoj ngritjen e shtypjes në kazanin e nxehësit. Mos përmbajtje me udhëzimet e cekura mund të shkaktoi prishje në nxemsin e ujit. Para kyqjes të nxehësit në rrjetin elektrik kazani i nxehësit duhet të mbushet me ujë. Gjatë mbushjes së parë hapim dorëzën për ujë të nxehtë në bateri; kazani është i mbushur kur fillon të rjedhe uji. Në qoftëse kështu nuk veprojmë gjatë mbushjes së parë do të vije deri te prishja e siguresës për nxehtësi dhe si pasoj nxemsi nuk do të funksionoi.

1 - ventili mbyllës
2 - ventili redukues
3 - ventili njëkahor
4 - bateria përzierëse mbi vendin e harxhimit H - uji i ftohtë
4a - bateria përzierse nën vendin e harxhimit T - uji i nxehtë

Kyqja e nxehësit në rrjetin elektrik duhet të bëhet sipas standardeve për instalimet elektrike.

Nxemsin e ujit e kyqim në rrjetin elektrik me kabllo. Kablloja e shkurtër e nxehësit mund të zavendësohet me kabllo më të gjatë ashtu që ai ekzistues hiqet, ndërsa kablli i ri me gjatësi të nevojshme përforcohet në hapsirën ë kabllos. Pastaj telat e kabllos e përforcojmë në lidhësen kuqëse, pas largimit të kapakut plastik të nxehësit. Kjo punë bëhet në këtë mënyrë:

Së pari e mënjanojmë pllakëzën e vendosur në pjesën e përparme të mbështjëllësit plastik. Mënjanimi i pllakëzës bëhet ashtu që në mes të pllkëzës dhe mbështjellësit plastik futet kaçavilla dhe me dredhje lirohet pllakëza pastaj e hjekim dorëzën e termostatit dhe e zhdredhim vidën në dorzë të termostatit. Në fund i zhdredhim të katër vidat me të cilat është i përforcuar mbështjellësi plastik i nxehësit, dhe të njejtin e largojmë.

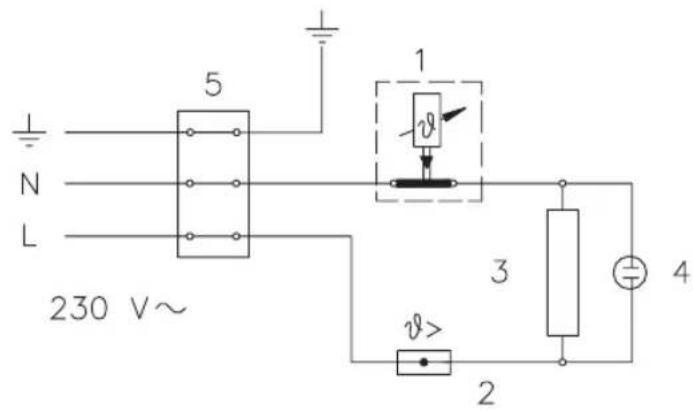

Legjenda:

1 - Termostati
2 - Siguresa për nxehtësi
3 - Nxemsi
4 - Llampa kontrolluese
5 - Lidhësja kyqëse

L - Udhëzuesi fazor në
N - Udhëzuesi neutral
± - Udhëzuesi mbrojtës

Skema e lidhjes elektrike

VËREJTJE: Para çdo intervenimi në nxemsin e ujit patjetër të bëhet çkuqja e nxehësit nga rrjeti elektrik!

Pas kyqjes në rrjetin e ujit dhe në rrjetin elektrik, nxemsi i ujit është i përgatitur për përdorim. Me rrotullimin e dorëzës të termostatit në pjesën e përparme të mbulesës mbrojtëse të nxehësit bëjmë rregullimin e temperaturës të ujit deri në 75° C. Preferojmë pozicionin e dorëzës në "E" i cili nxenë ujin deri në 55° C sepse formimi i gurit dhe humbjet e nxehtësisë në këtë pozicion janë më të vogla se rregullimi në temperatura më të larta. Aktivizimin e nxehësit elektrik tregon llampa kontrolluese e cila ndezet deri sa uji në kazan të arijë temperaturën e rregulluar, gjegjësisht deri në pozitën e çkyqjes të nxehësit. Për shkak të ritjes të vëllimit të ujit gjatë nxemjes do të shkaktohet pikja e ujit nga bateria e përzirjes. Pikjen e ujit nuk mundemi ta ndalim, mos tentoni ta bëni shtrëngimin e tepërt të dorzës nga se do të dëmtohet dorëza. Nëqoftëse nxemsi I ujit nuk do të përdoret një kohë të gjatë, ajo duhet të mbrohet nga të ngrirurit në këtë mënyrë:gjatë kyqjes të aparatit rregullojmë dorëzën e termostatit në pozicionin "*" gjatë të cilit nxemsi do të mbaj temperaturën e ujit në 9° C; nëse për shkak të temperaturave tejet të ulta nxemsin e ujit dëshirojmë ta çkyqim nga rrjeti elektrik duhet së pari të bëhet zbrazja e ujit nga kazani I nxehësit.

Nxemsi i ujit pastrohet me detergjent të zbutur. Nuk është e lejueshme përdorimi i tretësave apo mjeteve abrazive për pastrim.

Me sevisim të regullt të aparatit sigurojmë punë të sigurt dhe afat të gjatë përdorimi. Servisimin e parë të bërë nga ana e shërbimit të autorizuar për servisim duhet të bëhet pas 2 vite nga fillimi i shfrytëzimit të nxehësit të ujit. Servisimi sipas nevojës përfshin edhe pastrimin e gurëzimit që mblidhet në nxemsë e shkaktuar nga fortësia e ujit dhe temperatura. Pas kryerjes të shiqimit serviseri do të propozoi datën e ardhëshme të shiqimit kontrollues sipas gjendjes të aparatit.

Ju preferojmë që prishjet eventuale të nxehësit të ujit mos ti evitoni vetë, por kërkoni intervenimin e më të afërmë të shërbimit të autorizuar të servisit.
