Type de produit	Chaudière murale à gaz
Marque	Gorenje
Modèle	TEG1020OC6
Puissance calorifique	20 kW
Alimentation énergétique	Gaz naturel (G20)
Dimensions (L x H x P)	400 x 700 x 300 mm
Poids net	30 kg
Type de tirage	Ventouse (étanche)
Rendement énergétique	Classe A (94%)
Plage de température de chauffage	30°C à 80°C
Pression de service max.	3 bars
Capacité du vase d'expansion	8 litres
Fonctions principales	Chauffage central et production d'eau chaude sanitaire instantanée
Entretien et nettoyage	Nettoyage du brûleur annuel par un professionnel
Sécurité	Détection de flamme, sécurité anti-surchauffe, vanne gaz de sécurité
Pièces détachées et réparabilité	Disponibles via service après-vente Gorenje
Indice de réparabilité	7.5/10
Garantie constructeur	2 ans pièces et main-d'œuvre
Informations générales	Notice d'utilisation disponible en PDF sur notice-facile.com

FOIRE AUX QUESTIONS - TEG1020OC6 GORENJE

Comment allumer la chaudière Gorenje TEG1020OC6 ?

Assurez-vous que l'alimentation gaz et électrique sont connectées. Appuyez sur le bouton Marche/Arrêt et réglez la température souhaitée via le panneau de contrôle.

Que faire si la chaudière ne s'allume pas ?

Vérifiez l'arrivée de gaz, l'alimentation électrique et que le thermostat d'ambiance est bien en mode chauffage. Un voyant rouge peut indiquer un défaut ; consultez la notice pour le code d'erreur.

Comment régler la température de l'eau chaude sanitaire ?

Tournez le bouton ECS (Eau Chaude Sanitaire) pour choisir une température entre 35°C et 60°C. Une température trop élevée peut provoquer des brûlures.

Quelle est la fréquence d'entretien recommandée ?

Un entretien annuel par un professionnel qualifié est obligatoire pour garantir le bon fonctionnement et la sécurité. Cela inclut le nettoyage du brûleur et la vérification des échanges.

Que signifie le code d'erreur E01 ?

Le code E01 indique un défaut d'allumage. Vérifiez l'arrivée de gaz et que la veilleuse (si présente) est allumée. Réinitialisez l'appareil en appuyant sur le bouton Reset.

Comment purger les radiateurs ?

Utilisez une clé de purge sur le purgeur de chaque radiateur. Ouvrez-le jusqu'à ce que l'eau claire sorte sans air. Refermez et vérifiez la pression de la chaudière (doit être entre 1 et 1.5 bar).

Quelle pression d'eau est idéale ?

La pression du circuit de chauffage doit être comprise entre 1 et 1.5 bar à froid. Si elle est inférieure, remplissez via le robinet de remplissage.

Peut-on utiliser la chaudière en été pour l'eau chaude seule ?

Oui, placez le mode sur Été (ou ECS seul). Le chauffage sera désactivé et la chaudière ne produira que de l'eau chaude sanitaire.

Où trouver les pièces détachées ?

Contactez le service après-vente Gorenje ou un revendeur agréé. Les pièces telles que la vanne gaz, la pompe ou le vase d'expansion sont disponibles sous référence.

Comment réduire la consommation de gaz ?

Abaissez la température de chauffage de 1°C (économise environ 6% d'énergie), installez un thermostat programmable et isolez les tuyaux dans les pièces non chauffées.

MODE D'EMPLOI TEG1020OC6 GORENJE

Notice d'utilisation 68

PËRDORIMI DHE MIRËMBAJTJA

Cher client, nous vous remercions d'avoir acheté notre produit

VEUILLEZ LIRE ATTENTIVEMENT CETTE NOTICE AVANT L'INSTALLATION ET LA PREMIÈRE MISE EN SERVICE

Le chauffe-eau est fait en conformité avec les normes en vigueur et homologué. Il a aussi le certificat de sécurité et le certificat de compatibilité électromagnétique. Ses caractéristiques principales sont indiquées sur la plaque signalétique fixée entre les tuyaux de raccordement. Le chauffe-eau ne peut être raccordé au réseau électrique et à la conduite d'eau que par un installateur qualifié. Les interventions à son intérieur pour le réparer et pour le détarter peuvent être effectuées seulement par un service après-vente agréé.

INSTALLATION

Le chauffe-eau est à installer selon le shéma et le tableau de dimensions d'encastrement dans une pièce où il ne gèle pas, mais à l'endroit le plus proche possible des points de puisage.

Selon votre désir vous pouvez choisir le modèles pour installer au-dessus de l'évier (TEG 1020 O/A) ou sous l'évier (TEG 1020 U/A).

CARACTÉRISTIQUES TECHNIQUES DE L'APPAREIL

Type TEG 1020 O/A TEG 1020 U/A
Modèle TEG 10 ON TEG 10 UN
Volume [I] 10
Poids /rempli d'eau [kg] 4/14
Puissance électrique [W] 2000
Tension [V ~ ] 230
Temps de chauffe à 75 °C 1) [min] 22
Quantité d'eau mixte à 40 °C [I] 17,2 16,4
Consommation d'énergie 2) [kWh/24h]	0,50 0,52

1) Le temps de chauffe du volume entier du chauffe-eau à l'aide de la résistance électrique de l'eau froide provenant de la conduite d'eau à la température d'entrée de 10 °C.

2) La consommation d'énergie au maintien de la température stable dans le chauffe-eau de 65°C et à la température ambiante de 20°C, mésurée selon DIN 44532.

	A	B	C	D	E
TEG 1020 O/A	500 398	350 265
TEG 1020 U/A	500 122	350 265

Dimensions de raccordement et de montage du chauffe-eau (mm)

Version au dessus de l'évier Version sous-évier

RACCORDEMENT À LA CONDUITE D'EAU

Le chauffe-eau est conçu pour le système de raccordement d'écoulement (non-pression). Ce système-là permet de prendre de l'eau à un seul poste. Le raccordement est à réaliser en conformité avec le shéma du raccordement à la conduite d'eau.

Un robinet mélangeur convenable doit être prévu pour le système de branchement d'écoulement. Le robinet d'écoulement au-dessus de l'évier est nécessaire pour le montage du chauffe-eau au-dessus de l'évier, et le robinet d'écoulement sous-évier pour le montage sous l'évier. Les tuyaux d'alimentation et d'évacuation de l'eau sont repérés en couleur. L' alimentation de l'eau froide est repérée en bleu et l'évacuation de l'eau chaude en rouge. Il est obligatoire d'encastrer une soupape de non-retour dans le tuyau d'alimentation avant le robinet mélangeur, lequel empêche l'écoulement de l'eau de la cuve en cas du manque d'eau dans la conduite d'eau. Si la pression d'eau dépasse 5 bars, il faut encastrer encore la soupape réductrice dans le tuyau d'alimentation avant le robinet mélangeur.

En choisissant le robinet mélangeur d'écoulement respectez en particulier les données indiquées par le fabricant sur les chutes de pression à cause des résistances qui apparaissent à l'écoulement de l'eau par le tuyau. Quand la soupape de vidange est entièrement ouverte, la pression de doit pas dépasser 0,2 bars. De même vous ne devez pas monter aucun dispositif à commande hydraulique ou un pulvérisateur d'eau sur le bec du robinet mélangeur, lequel pourrait provoquer une surpression dans la cuve du chauffe-eau. Si vous ne respectez pas ces instructions, le chauffe-eau peut être endommagé.

Version au dessus de l'évier Version sous-évier

Légende:

1 - Soupape d'arrêt
2 - Soupape réductrice
3 - Soupape de non-retour
4 - Robinet mélangeur d'écoulement - au-dessus d'évier H - Eau froide
4a - Robinet mélangeur d'écoulement - au-dessous d'évier T - Eau chaude

Avant le branchement électrique il est obligatoire de remplir de l'eau dans la cuve du chauffe-eau. Pendant le premier remplissage vous ouvrez le levier d'eau chaude sur le robinet mélangeur. La cuve est remplie quand l'eau s'écoule par le bec du robinet mélangeur. Si au branchement la cuve du chauffe-eau n'est pas remplie d'eau, le thermofusible deviendra endommagée à la première mise en service et le chauffe-eau ne se mettra pas en service.

BRANCHEMENT AU RÉSEAU ÉLECTRIQUE

Le branchement du chauffe-eau au réseau électrique doit être conforme avec les normes sur les installations électriques. Vous branchez le chauffe-eau au réseau électrique par le câble d'alimentation avec la fiche. Si vous devez remplacer le câble d'alimentation avec un nouveau câble plus long, vous pouvez enlever le câble original; ensuite vous fixez le nouveau câble dans la gaine à câble et vissez les fils du câble sur la borne de raccordement. Pour le faire, vous devez enlever l'enveloppe plastique du chauffe-eau.

Enlevez d'abord la plaquette insérée à la partie frontale de l'enveloppe plastique. Vous relâchez la plaquette à l'aide du tournevis que vous mettez avec précaution dans la fente entre la plaquette amovible et l'enveloppe plastique, d'abord à côté du bouton de thermostat et ensuite à côté en face du bouton. Quand la plaquette est relâchée de deux côtés, vous la pouvez ôter avec la main. Puis enlevez le bouton de thermostat et dévissez les vis sous le bouton. En dernier lieu dévissez tous les quatre vis pour la fixation de l'enveloppe plastique et ôtez l'enveloppe.

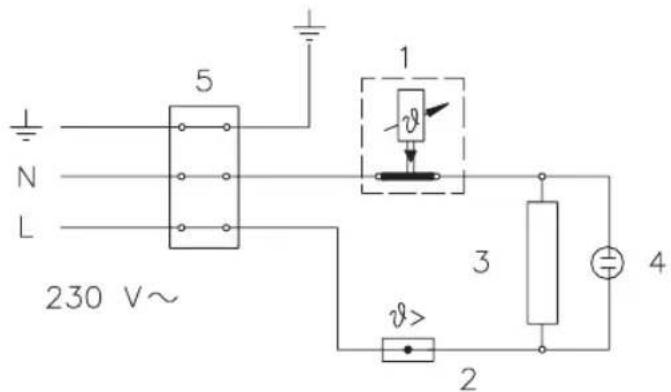

Légende:

1 - Thermostat
2 - Thermofusible
3 - Resistance
4 - Lampe de contrôle
5 - Borne de raccordement

L - Fil de phase
N - Conducteur neutre
± - Conducteur de protection

Shéma du circuit électrique

AVERTISSEMENT: Avant toute intervention à l'intérieur de l'appareil, il faut obligatoirement débrancher l'appareil du réseau électrique.

UTILISATION ET ENTRETIEN

Après le branchement à la conduite d'eau et au réseau électrique, le chauffe-eau est prêt pour la mise en service.

En tournant le bouton de thermostat se trouvant sur la partie frontale du couvercle de protection vous choisissez la température de l'eau jusqu'à 75 °C. Nous conseillons de placer le bouton sur la position "E". C'est un réglage le plus économe: il donnera une température d'eau d'environ 55°C, mais le détartage et les pertes de chaleurs seront inférieurs à ceux des réglages plus hauts de température.

Le fonctionnement de la résistance électrique est montré par la lampe temoin qui est allumée jusqu'à ce que la température dans la cuve atteigne la valeur préréglée ou jusqu'à la mise en arrêt de l'appareil. En échauffant, le volume de l'eau dans la cuve augmente ce qui provoque le dégouttement de l'eau par le bec du robinet mélangeur. Vous ne pouvez pas arrêter le dégouttement par le reserrage de levier, car par cela vous pouvez mettre le robinet mélangeur en panne.

Si vous envisagez de ne pas utiliser le chauffe-eau pour une longue durée, protégez son contenu contre le givrage de façon que l'appareil reste sous tension avec le bouton de thermostat sur la position "*". A ce réglage le chauffe-eau maintiendra la température d'eau d'environ 9 °C. Si vous débranchez le chauffe-eau du réseau électrique, vous devez vider l'eau de la cuve dans le cas du risque de givrage.

Nettoyez la surface extérieure du chauffe-eau à l'eau avec un peu de détergent. N'utilisez pas des dilutions et des produits nettoyants agressifs.

Un entretien régulier garantit le bon fonctionnement et la longévité du chauffe-eau. Le premier contrôle est à effectuer par le service après-vente habilité deux ans après le branchement. Au contrôle il faut veiller au détartage de la cuve: le tartre dépend de la quantité, qualité et température de l'eau utilisée. Après le contrôle du chauffe-eau, le service après-vente habilité pourra fixer la date du prochain contrôle d'après la situation constatée sur place.

Nous vous prions de ne pas procéder au dépannage du chauffe-eau par vous-mêmes et de vous adresser au service après-vente habilité le plus proche.
