HASZNÁLATI ÚTMUTATÓ TEG1020OC6 GORENJE

Használati útmutató 64

Kedves Vásárló; köszönjük, hogy a mi termékünket vásárolta meg.

A vízmelegítő összhangban van az érvényes szabványokkal és hivatalosan tesztelt, a vízmelegítőhöz biztonsági tanúsítvány és elektromágneses kompatibilitásról szóló tanúsítvány lett kiadva. Az alapvető műszaki jellemzőket a csatlakozó csövek között található adattábla tartalmazza. A bojlert a vízvezeték és elektromos hálózatra csak az erre szakosodott szakember csatlakoztathatja. A bojler belsejébe javítás, vízkő-eltávolítás, ellenőrzés vagy az antikorróziós védelmet biztosító anód eltávolítása céljából csak a márkaszerviz szakembere nyúlhat.

FELSZERELÉS

A vízmelegítőt fagymentes helyiségben szerelje föl, minél közelebb a vízvételi helyhez. A fogyasztó az általa igényelt melegvíz mennyiségétől függően választhat felső elhelyezésű (TEG 1020 O/A) és alsó elhelyezésű vízmelegítők közül ( TEG 1020 U/A).

A KÉSZÜLÉK MÜSZAKI JELLEMZÖI

Tipus TEG 1020 O/A TEG 1020 U/A
Modell TEG 10 ON TEG 10 UN
Ürtartalom [ I ] 10
Tömeg / vízzel feltöltve [ kg ] 4/14
Teljesítmény-felvétel [ W ] 2000
Feszültség [ V ~ ] 230
Felfűtési idő 75°C 1) [ min ] 22
Kevert víz mennyisége 40°C [ I ] 17,2	16,4
Energiafogyasztás 2) [ kWh/24h ]	0,50	0,52

1) A bojler teljes ürtartalmának felmelegítési ideje elektromos futoszállal 10°C fokos bemeno viz esetén.

2) Az energiafogyasztás értéke 20°C-os környezeti hömérsékleten, 65°C-ra felmelegített vizhömérséklet értékre vonatkozik a DIN 44532. szabvány szerint.

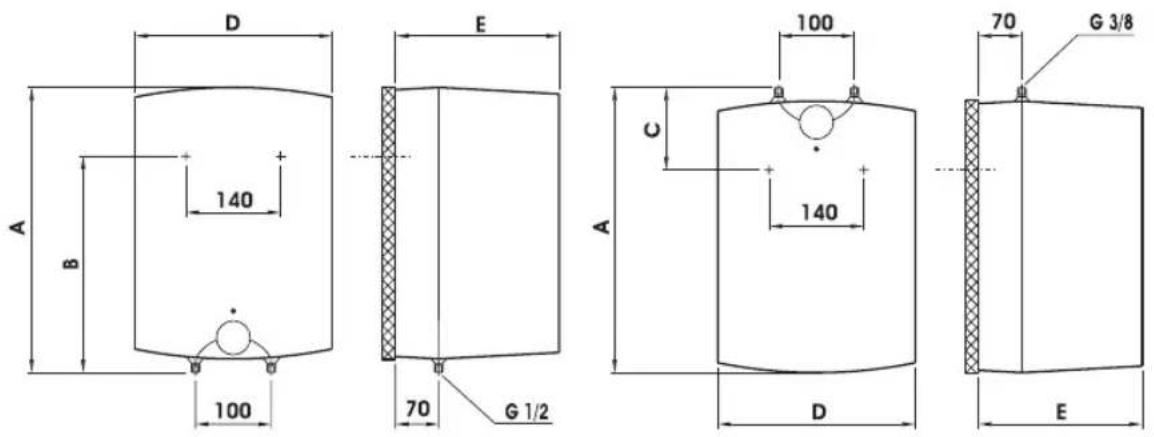

	A	B	C	D	E
TEG 1020 O/A	500 398	350 265
TEG 1020 U/A	500 122	350 265

A vízmelegítő csatlakozási és felszerelési méretei (mm)

Felső elhelyezésű kivitel Alsó elhelyezésű kivitel

CSATLAKOZTATÁS A VÍZHÁLÓZATRA

A vízmelegítő átfolyós (nyílt) rendszerben működik, amely egyidejűleg csak egy vízvételi helyet képes ellátni. A berendezés vízvezeték-hálózatba való bekötését a vízbekötési vázlat szerint kell elvégezni.

Az átfolyós rendszerű vízmelegítő felszereléséhez megfelelő csaptelep szükséges. A felső elhelyezésű kivitelhez felső vízbekötésű csaptelepre, az alsó elhelyezésűhez alsó vízbekötésű csaptelepre van szükség. A vízmelegítőhöz csatlakozó befolyó és kifolyó cső más-más színnel van jelölve. A hideg víz befolyó csöve kék, a meleg víz kifolyó csöve pedig piros. A csaptelephez vezető befolyó csöbe kötelező visszacsapó szelepet szerelni, amely megakadályozza, hogy vízhiány esetén a víz kifolyjon a tartályból. Amennyiben a vízvezeték-hálózatban lévő nyomás meghaladja az 5 bart, akkor a csaptelep elé még nyomáscsökkentő szelepet is be kell szerelni. A csaptelep kiválasztásakor különösen ügyeljen arra a műszaki adatra, hogy a csaptelep ellenállása következtében mekkora nyomáscsökkenés jön létre a víz csaptelepen való áthaladásakor. A teljesen kinyitott kifolyó szelep esetében ez nem haladhatja meg a 0,2 bart. A csaptelep kifolyócsövéhez nem csatlakoztatható semmiféle vízzel üzemelő berendezés vagy zuhanyrózsa, mivel az nyomásnövekedést okozhatna a vízmelegítő-tartályban. A használati utasítás be nem tartása a vízmelegítő használat közbeni meghibásodását eredményezheti.

工

Felső elhelyezésű kivitel Alsó elhelyezésű kivitel

Fő részek:

1 - Elzáró szelep
2 - Nyomáscsökkentő szelep
3 - Visszacsapó szelep
4 - Nyílt rendszerű csaptelep - felső elhelyezés H - Hidegvíz
4a - Nyílt rendszerű csaptelep - alsó elhelyezés T - Melegvíz

Az elektromos csatlakoztatást megelőzően kötelező a vízmelegítő vízzel történő feltöltése. Az első feltöltésnél a keverő csaptelep melegvíz csapját ki kell nyitni. Ha a vízmelegítő fel van töltve vízzel, akkor a keverő csaptelep kifolyó csövén megkezdődik a viz kifolyása. Ha a vízmelegítő bekötésekor nem tölti fel a tartályt vízzel, akkor a legelső bekapcsoláskor ez a hőbiztosíték meghibásodásához vezet, és a vízmelegítő egyáltalán nem fog működni.

A VÍZMELEGÍTŐ CSATLAKOZTATÁSA AZ ELEKTROMOS HÁLÓZATRA

A vízmelegítő elektromos hálózathoz való csatlakoztatását az elektromos berendezések csatlakoztatására vonatkozó hatályos szabványok szerint kell elvégezni. A vízmelegítőt az elektromos csatlakozó vezetékre szerelt villásdugóval kell az elektromos hálózathoz csatlakoztatni. Ha az eredeti elektromos csatlakozó vezetéket egy új, hosszabb csatlakozó vezetékre szeretné kicserélni, akkor az eredeti eltávolítása után beszerelt új kábelt rögzítse kábelbevezető gyűrűvel, a benne lévő vezetékeket pedig csavarozza a csatlakozóaljzatba. Ehhez először le kell vennie a vízmelegítő műanyag borítását.

Ezt úgy tudja megtenni, ha eltávolítja a műanyag borítás előlapjába illeszkedő lapot. A lapot úgy tudja kivenni, ha a csavarhúzót először a termosztát forgatógombja mellett óvatosan a lap és a borítás közti résbe illeszti, és kissé kilazítja, majd azután ugyanezt elvégzi a termosztát forgatógombjával szembeni oldalon is. Miután a lapot mindkét oldalon meglazította, kézzel kiemelheti a helyéről. Ezt követően távolítsa el a termosztát forgatógombját, és csavarozza ki a forgatógomb alatti rögzítő csavart. Végül csavarozza ki mind a négy, a műanyag borítást rögzítő csavart, és vegye le a borítást.

Fő részek:

1 - Termosztát
2 - Hőbiztosíték
3 - Elektromos fütés
4 - Jelzőlámpa
5 - Csatlakozó terminál

L - Élő vezeték
N - Fázis vezeték
- Földelő vezeték

Az elektromos kapcsolás vázlata

工

FIGYELMEZTETÉS: A bojler belsejébe történő beavatkozás előtt a bojlert feltétlenül áramtalanítani kell!

A KÉSZÜLÉK HASZNÁLATA ÉS KARBANTARTÁSA

A bojler vízvezeték és elektromos hálózatra történő csatlakoztatás után használatra készen áll.

A védőfedél elülső oldalán található termosztát gombjának forgatásával válassza ki a kívánt vízhőmérsékletet 25°C és 75°C között.

Javasoljuk, állítsa a gombot "eco" helyzetbe; Ez a beállítás a legtakarékosabb; ennél a beállításnál a vízhőmérséklet kb. 55°C, a vízkőképződés és a hőveszteség pedig kisebb lesz, mint a magasabb hőmérsékletre történő beállításoknál.

A vízmelegítő működését az ellenőrző lámpa jelzi, amely addig világít, amíg a vízmelegítőben lévő viz el nem éri a kívánt hőmérsékletet, vagy amíg a berendezést ki nem kapcsolják. A vízmelegítő működése közben a tartályban megnövekszik a viz térfogata, ami a csaptelep kifolyócsövének csöpögését eredményezi. A csöpögés megszün-tetése céljából nem ajánlatos a csaptelep forgatógombját túl erősen elzárni, mivel az a csaptelep meghibásodásához vezethet.

Amennyiben a bojlert hosszabb ideig nem használja, annak tartalmát úgy védi meg a befagyástól, hogy nem kapcsolja ki az elektromos áramot, a termosztát gombját "" helyzetbe helyezi. Ennél a beállításnál a bojler kb 10°C - on tartja a vízhőmérsékletet. Ha a bojlert áramtalanítja, akkor a fagyveszély elkerülése érdekében engedje le a vizet.

A bojler külső falát gyenge mosószeres vízzel tisztítsa. Ne használjon hígítókat és durva tisztítószereket.

Rendszeres szervízeléssel biztosítani fogja a bojler hibátlan működését és hosszú élettartamát. A márkaszerviz az első ellenőrzést két évvel a csatlakoztatás után végezze el. Az ellenőrzés folyamán megvizsgálja az antikorróziós anód elhasználódását és 9szükség szerint eltávolítja a vízkövet, amely a felhasznált víz minőségétől, mennyiségétől és hőmérsékletétől függően rakódik le a bojler belsejében. A szervizszolgálat a bojler átvizsgálása után a megállapított állapot alapján javaslatot tesz a következő szükséges ellenőrzés időpontjára.

Kérjük, hogy a bojler esetleges hibáit ne javítsa saját maga, hanem azokról tájékoztassa az Önhöz legközelebb eső márkaszervizt.
