Tip izdelka	Kombinirani hladilnik-zamrzovalnik
Znamka	Siemens
Model	KG39V2LEA
Dimenzije (V x Š x G)	1860 x 700 x 700 mm (ocena)
Teža	Približno 80 kg (ocena)
Napajanje	220-240 V, 50 Hz
Klimatski razred	SN-ST (zmerno do subtropsko, ocena)
Prostornina hladilnika	Približno 250 L (ocena)
Prostornina zamrzovalnika	Približno 100 L (ocena)
Vrsta odtaljevanja	Ročno (nepotrjen podatek)
Notranja osvetlitev	LED, zamenljiva s strani tehnika
Število vrat	2
Material polic	Steklo (nepotrjen podatek)
Glavne funkcije	Hlajenje in zamrzovanje, nastavljive police, predal za zelenjavo, stojalo za steklenice
Vzdrževanje in čiščenje	Notranje čiščenje z mehko krpo, ročno odtaljevanje po potrebi
Varnost	Pred popravilom izključite iz omrežja, nosite zaščitne rokavice, izogibajte se električnim udarom
Nadomestni deli in popravljivost	Originalni deli so na voljo: tesnilo vrat, ročaji, tečaji, police, posode, LED osvetlitev. Popravilo je možno s strani uporabnika v skladu z navodili
Splošne informacije	Priložena navodila za popravilo, potrebno orodje Torx TX20 in ploski izvijač

Pogosto zastavljena vprašanja - KG39V2LEA SIEMENS

Kako zamenjati tesnilo vrat hladilnika Siemens KG39V2LEA?

Za zamenjavo tesnila vrat odprite vrata, odstranite staro tesnilo iz utora, začenši pri vogalih. Novo tesnilo postopoma vstavite v utor. Tesnilo lahko rahlo segrejete s sušilcem za lase, da ga lažje namestite. Preverite, ali utor ni poškodovan.

Katera orodja so potrebna za popravilo Siemens KG39V2LEA?

Priporočena orodja so: nastavek Torx TX20 (6,3 mm), ploski izvijač (10 mm x 1,6 mm), sesalna čaša (Ø50 mm), zaščitna krpa in posebno orodje [00342180] za določene operacije.

Kako zamenjati ročaj vrat?

Izključite aparat, odprite vrata, odstranite pokrovčke vijakov, odvijte dva vijaka Torx TX20 in odstranite ročaj. Montaža poteka v obratnem vrstnem redu.

Ali lahko sam zamenjam LED osvetlitev?

LED osvetlitev vašega aparata velja za brez vzdrževanja. Zamenjavo sme izvesti samo servisna služba ali pooblaščen tehnik zaradi nevarnosti električnega udara.

Kako odstraniti polico iz hladilnika?

Polico preprosto odstranite tako, da jo dvignete in potegnete naprej. Montaža poteka v obratnem vrstnem redu.

Kakšni so varnostni ukrepi pred popravilom?

Pred vsakim popravilom izključite aparat iz električnega omrežja vsaj 60 sekund. Nosite zaščitne rokavice proti urezninam in varnostne čevlje. Uporabljajte samo originalne nadomestne dele.

Kako zamenjati zgornji tečaj vrat?

Izključite aparat, odstranite notranjo opremo, položite aparat na hrbet. Odstranite pokrov tečaja, odvijte vijake Torx in odstranite tečaj. Montaža je obratna od demontaže.

Ali je teleskopski predal enostavno odstranljiv?

Da, odprite vrata, potegnite teleskopski predal popolnoma naprej in ga nato dvignite, da ga odstranite. Montaža je obratna.

Kje lahko najdem nadomestne dele za Siemens KG39V2LEA?

Originalni nadomestni deli so na voljo pri servisni službi Siemens. Referenčne številke delov so navedene v navodilih, na primer tesnilo vrat ustreza določeni številki dela.

Kaj storiti, če je utor tesnila vrat poškodovan?

Če je utor poškodovan, je treba kontaktirati servisno službo. Ne poskušajte sami popraviti utora, saj bi to lahko ogrozilo tesnjenje vrat.

NAVODILA ZA UPORABO KG39V2LEA SIEMENS

4.11.1 Tvertnes iznemšana 306

4.6.1 Plaukta iznemšana

- Izvelciet plauktu.

4.11.1 Tvertnes iznemšana

1. Iznemiet ledusskapja apakšējo tvertni (1).
2. Iznemiet ledusskapja augšējo tvertni (2).

Nasveti za popravilo - Hladilno-zamrzovalna kombinacija

i V zvezi s tem dokumentom 443

1.1 Pomembne informacije 443

1.1.1 Namen 443

1.2 Razlaga simbolov 443

1.2.1 Stopnje nevarnosti 443

1.2.2 Simboli za nevarmost.... 443

1.2.3 Struktura opozoril....444

1.2.4 Splošni simboli 444

Varnost....

2.1 Splošna varnostna navodila 445

2.1.1 Vsi gospodinjski aparati.... 445

Orodja in pripomočki.... 446

Popravilo 447

4.1 Zamenjava tesnila vrat.... 447

4.1.1 Odstranjevanje tesnila vrat 447

4.1.2 Namestitev tesnila vrat 447

4.2 Zamenjava ročaja vrat 450

4.2.1 Odstranjevanje ročaja vrat.... 450

4.2.2 Namestitev ročaja vrat.... 450

4.3 Zamenjava zgornjega tečaja vrat.... 451

4.3.1 Odstranjevanje zgornjega tečaja vrat 451

4.3.2 Namestitev zgornjega tečaja vrat 452

4.4.2 Namestitev srednjega tečaja vrat 453

4.5.1 Odstranjevanje spodnjega tečaja vrat.... 454

4.5.2 Namestitev spodnjega tečaja vrat 454

4.6 Zamenjava police 455

4.6.1 Odstranjevanje police 455

4.6.2 Namestitev police 455

4.7 Zamenjava nosilca za steklenice 456

4.7.1 Odstranjevanje nosilca za steklenice.... 456

4.7.2 Namestitev nosilca za steklenice.... 456

4.8 Zamenjava vratnega predala 457

4.8.1 Odstranjevanje vratnega predala.... 457

4.8.2 Namestitev vratnega predala.... 457

4.9 Zamenjava nastavljivega vratnega predala 458

4.9.1 Odstranjevanje nastavljivega vratnega predala 458

4.9.2 Namestitev nastavljivega vratnega predala 458

4.10.1 Odstranjevanje predala za zamrznjena živila.... 459

4.10.2 Namestitev predala za zamrznjena živila.... 459

4.11 Zamenjava predala 460

4.11.1 Odstranjevanje predala.... 460

4.11.2 Namestitev predala.... 460

4.12 Zamenjava razširljivega predala.... 461

4.12.1 Odstranjevanje razširljivega predala 461

4.12.2 Namestitev razširljivega predala 461

4.13 Zamenjava zgornje lučke LED 462

4.13.1 Odstranjevanje lučke LED 462

4.13.2 Namestitev zgornje lučke LED 463

i V zvezi s tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnoročnem popravilu aparatov skladno z veljavno direktivo glede okoljsko primerne zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati določene rezervne dele, vključno z opozorili in tveganji.

Če imate kakšna vprašanja, se obmite na našo servisno službo. Za škodo bomo odgovorni le, če ste namige za popravila upoštevali pravilno.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopnje opozoril so sestavljene iz simbola in signalne besede. Signalna beseda označuje stopnjo nevarnosti.

Stopnja opozorila Pomen
	NEVARNOST	Neupoštevanje opozorilnega sporočila bo povzročilo smrt ali hude poškodbe.
	OPOZORILO	Neupoštevanje opozorilnega sporočila lahko povzroči smrt ali hude poškodbe.
	PREVIDNO	Neupoštevanje opozorilnega sporočila lahko povzroči manjše poškodbe.
POZOR!		Neupoštevanje opozorilnega sporočila lahko povzroči škodo na lastnini.

Preglednica 1: Stopnje nevarnosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vrsti nevarnosti.

V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
		Splošno opozorilno sporočilo
		Nevarnost zaradi električne napetosti
		Nevarnost eksplozije
		Nevarnost ureznin
		Nevarnost zmečkanin

i V zvezi s tem dokumentom

Simbol za nevarnost Pomen
		Nevarnost zaradi vročih površin
		Nevarnost zaradi močnega magnetnega polja
		Nevarnost zaradi neionizirajočega sevanja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktura opozoril

Opozorila v tem dokumentu imajo standardiziran videz in standardizirano strukturo.

V naslednjem primeru je prikazano opozorilo, ki opozarja pred električnim udarom za-radi delov pod napetostjo. Naveden je ukrep za preprečevanje nevarnosti.

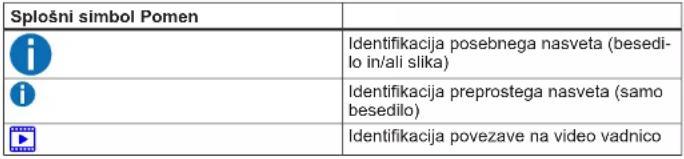

1.2.4 Splošni simboli

V tem dokumentu so uporabljeni naslednji splošni simboli:

Splošni simbol Pomen
	Identifikacija potrebnih orodij
	Identifikacija potrebnih predpogojev
	Identifikacija pogoja (če ..., potem ...)
	Identifikacija rezultata
Začetek Identifikacija tipke ali gumba[00123456] Identifikacija številke dela
Stanje Identifikacija prikazanega besedila/okna(na zaslonu aparata)

Preglednica 3: Splošni simboli

Varnost

2.1 Splošna varnostna navodila

2.1.1 Vsi gospodinjski aparati

Nevarnost električnega udara zaradi delov pod napetostjo!

■ Napake zaradi popravil električnih komponent lahko povzročijo električni udar!
- Aparat izključite iz električnega omrežja vsaj 60 sekund pred začetkom del.
- Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

Nevarnost poškodb zaradi ostrih robov!

■ Uporabljajte zaščitne rokavice.

Nevarnost zmečkanin med popravili, vzdrževanjem, odpravljanjem težav ali servisom zaradi težkih in premikajočih se komponent

■ Uporabljajte zaščitne čevlje.
■ Težke komponente zavarujte pred padanjem.
■ Delov telesa ne vstavljajte v premikajoče se komponente.
Tveganje za varnost/delovanje aparata!
■ Uporabljajte le originalne nadomestne dele.

Tveganje poškodb elektrostatično občutljivih komponent (ESD)!

■ Ne dotikajte se modulov, vključno s povezavami in potmi vodnika.

Orodja in pripomočki

Oznaka Podrobnosti Slike
Zaščitna krpa[00342013]	60 cm x 50 cm
Ploščati izvijač Stebl	2,4 mm × 0,4 mm × 60 mm, v kompletu [00341820]
Posebno orodje[00342180]
Vakuumski prisesek[00342224]	50 mm
Nastavek TorxTX20[00340865]	6,3 mm (1/4")
Ploščati izvijač Stebl	10 mm × 1,6 mm × 200 mm

Popravilo

4.1 Zamenjava tesnila vrat

Zahteva:

Vrata so odprta.

4.1.1 Odstranjevanje tesnila vrat

1. V levem in desnem kotu sprostite tesnilo vrat iz utora.

4.1.2 Namestitev tesnila vrat

	Debelina novega tesnila vrat se lahko nekoliko razlikuje od starega tesnila vrat. To ne vpliva na zapiranje in dolgoročno delovanje aparata.
	Če ima aparat nastavljive tečaje ali priključke tečajev, lahko zapiranje naknadno tudi prilagodite.
	Majhne stranske luknje v tesnilu vrat imajo svoj namen (potrebne so za prezračevanje). Ne gre za proizvodne napake.

Popravilo

1. Preverite, ali je utor za tesnilo poškodovan.

1. ① Če je utor za tesnilo poškodovan:

- se obrnite na našo servisno službo

3.

Majhna deformacija tesnila vrat je običajna in ne vpliva na njegovo delovanje. Priporočljivo je, da tesnilo vrat pred namestitvijo v aparat poravnate.

Tesnilo vrat lahko segrejete s sušilnikom za lase ali toplo vodo, da ga ročno preoblikujete.

1. Vogale tesnila zgoraj in spodaj potisnite v utor.

Tesnilo vrat je nameščeno.

Popravilo

4.2 Zamenjava ročaja vrat

Posebna orodja:

Nastavek Torx TX20 6,3 mm (1/4") [00340865]

Ploščati izvijač Steblo 10 mm x 1,6 mm x 200 mm

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Vrata so odprta.

4.2.1 Odstranjevanje ročaja vrat

1. Odstranite dva pokrovčka vijakov (1).
2. Odvijte vijaka (2).
3. Odstranite ročaj vrat (3).

Ročaj vrat za druga vrata lahko odstranite na enak način.

4.2.2 Namestitev ročaja vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.3 Zamenjava zgornjega tečaja vrat

Posebna orodja:

Nastavek Torx TX20 6,3 mm (1/4") [00340865]

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Notranji elementi aparata so odstranjeni.

4.3.1 Odstranjevanje zgornjega tečaja vrat

1. Aparat postavite na zadnjo stran.

1. 1. Pokrovček zgornjega tečaja pritisnite na obeh straneh (1).

2. Pokrovček zgomjega tečaja povlecite stran (2).

3. Zavrtite pokrovček tečaja (3).
4. Odstranite pokrovček zgornjega tečaja (4).
5. Odvijte vijaka (5).
6. Odstranite zgornji tečaj (6).

Zgomji tečaj je odstranjen.

4.3.2 Namestitev zgornjega tečaja vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Notranji elementi aparata so odstranjeni.
Zgornji tečaj vrat je odstranjen.

4.4.1 Odstranjevanje srednjega tečaja vrat

1. Odstranite vrata hladilnega dela (1).
2. Odvijte vijaka (2).
3. Odstranite srednji tečaj (3).

4.4.2 Namestitev srednjega tečaja vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

Postopek odstranjevanja vrat aparata naj izvaja samo pooblašče-
no strokovno osebje.
Za premikanje aparata sta potrebni dve osebi.
▶ Uporabite samo ustrezno orodje in opremo.

Ostri robovi!

Ureznine

▶ Uporabljajte zaščitne rokavice.

Zdrs nagnjenih aparatov!

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščitite pred padcem.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Notranji elementi aparata so odstranjeni.
Zgornji tečaj je odstranjen.
√ Srednji tečaj je odstranjen.

2021-03-10_9001631453 Avtorske pravice BSH Hausgeräte GmbH Stran 454 od 529

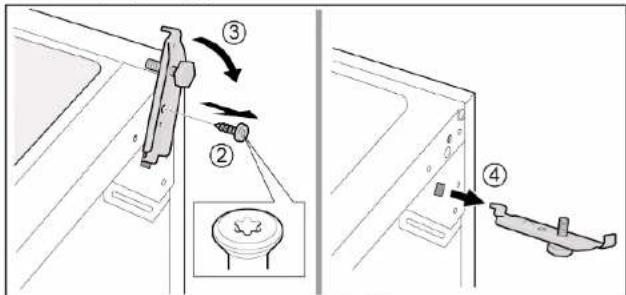

4.5.1 Odstranjevanje spodnjega tečaja vrat

▶ 1. Odstranite vrata zamrzovalnega dela (1).
2. Odvijte vijak (2).
3. Spodnji tečaj zavrtite navzven (3).
4. Odstranite spodnji tečaj (4)

Spodnji tečaj vrat je odstranjen.

4.5.2 Namestitev spodnjega tečaja vrat

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.6 Zamenjava police

Zahteva:

Vrata so odprta.

4.6.1 Odstranjevanje police

- Izvlecite polico.

Nosilec za steklenice je odstranjen.

4.7.2 Namestitev nosilca za steklenice

- Namestite v obratnem vrstnem redu.

Popravilo

4.8 Zamenjava vratnega predala

Zahteva:

Vrata so odprta.

4.8.1 Odstranjevanje vratnega predala

- Dvignite vratni predal navzgor.

4.8.2 Namestitev vratnega predala

- Namestite v obratnem vrstnem redu.

Popravilo

4.9 Zamenjava nastavljivega vratnega predala

Zahteva:

Vrata so odprta.

4.9.1 Odstranjevanje nastavljivega vratnega predala

▶ Vratni predal, nastavljiv po višini, pomikajte navzgor, dokler se ne sprosti iz držala.

4.9.2 Namestitev nastavljivega vratnega predala

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.10.1 Odstranjevanje predala za zamrznjena živila

1. Predal za zamrznjena živila izvlecite do konca (1).
2. Odstranite predal za živila (2).

4.10.2 Namestitev predala za zamrznjena živila

- Namestite v obratnem vrstnem redu.

Popravilo

4.11 Zamenjava predala

Zahteva:

Vrata so odprta.

4.11.1 Odstranjevanje predala

1. Izvlecite spodnji predal hladilnika (1).
2. Izvlecite zgornji predal hladilnika (2).

Predala sta odstranjena.

4.11.2 Namestitev predala

- Namestite v obratnem vrstnem redu.

Popravilo

4.12 Zamenjava razširljivega predala

Zahteva:

Vrata so odprta.

4.12.1 Odstranjevanje razširljivega predala

1. Razširljivi predal izvlecite do konca (1).
2. Odstranite razširljivi predal (2).

4.12.2 Namestitev razširljivega predala

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.13 Zamenjava zgornje lučke LED

Posebna orodja:

Ploščati izvijač Steblo 2,4 mm x 0,4 mm x 60 mm, v kompletu [00341820]

Vaš aparat je opremljen z osvetlitvijo LED, ki ne potrebuje vzdrževanja. To vrsto osvetlitve lahko popravi samo servisna služba ali pooblaščeno strokovno osebje!

NEVARNOST Nevarnost električnega udara zaradi delov pod napetostjo! Življenjska nevarnost zaradi električnega udara v primeru nepravilnega popravila ► Električne dele mora popraviti kvalificiran električar. ► Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

NEVARNOST Nevarnost električnega udara zaradi delov pod napetostjol Smrt zaradi električnega udara ► Izključite aparate iz električnega omrežja vsaj 60 sekund pred za četkom popravil.

PREVIDNO Ostri robovi! Ureznine ► Uporabljajte zaščitne rokavice.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Vrata so odprta.
√ Odstranjeni so zgornji notranji elementi aparata.

4.13.1 Odstranjevanje lučke LED

4.13.2 Namestitev zgornje lučke LED

▶ Namestite v obratnem vrstnem redu.
