Toote tüüp	Kombineeritud külmik-sügavkülmik
Kaubamärk	Siemens
Mudel	KG39V2LEA
Mõõdud (K x L x S)	1860 x 700 x 700 mm (hinnanguliselt)
Kaal	Umbes 80 kg (hinnanguliselt)
Toiteallikas	220-240 V, 50 Hz
Kliimaklass	SN-ST (parasvöötmest subtroopiliseni, hinnanguliselt)
Külmiku maht	Umbes 250 L (hinnanguliselt)
Sügavkülmiku maht	Umbes 100 L (hinnanguliselt)
Sulatustüüp	Käsitsi (kinnitamata info)
Sisevalgustus	LED, vahetatav tehniku poolt
Uste arv	2
Riiulite materjal	Klaas (kinnitamata info)
Põhifunktsioonid	Jahutus ja külmutamine, reguleeritavad riiulid, köögiviljakarp, pudeliriiul
Hooldus ja puhastus	Sise puhastamine pehme lapiga, vajadusel käsitsi sulatamine
Ohutus	Enne remonti vooluvõrgust lahti ühendada, kanda kaitsekindaid, vältida elektrilööke
Varuosad ja parandatavus	Saadaval originaalvaruosad: ukse tihend, käepidemed, hinged, riiulid, karbid, LED-valgustus. Tarbija saab ise parandada vastavalt juhistele
Üldteave	Kaasas remondijuhend, vajalikud tööriistad Torx TX20 ja lapik kruvikeeraja

Korduma kippuvad küsimused - KG39V2LEA SIEMENS

Kuidas asendada Siemens KG39V2LEA külmiku ukse tihendit?

Ukse tihendi vahetamiseks avage uks, eemaldage vana tihend soonest alustades nurkadest. Sisestage uus tihend, surudes seda järk-järgult soonde. Tihendit võib kergelt fööniga soojendada, et paigaldamist hõlbustada. Kontrollige, et soon pole kahjustatud.

Milliseid tööriistu on vaja Siemens KG39V2LEA parandamiseks?

Soovitatavad tööriistad on: Torx TX20 otsik (6,3 mm), lapik kruvikeeraja (tera 10 mm x 1,6 mm), iminapp (Ø50 mm), kaitsevaip ja spetsiaalne tööriist [00342180] teatud toimingute jaoks.

Kuidas asendada ukse käepidet?

Ühendage seade vooluvõrgust lahti, avage uks, eemaldage kruvikorgid, keerake lahti kaks Torx TX20 kruvi, seejärel eemaldage käepide. Paigaldamine toimub vastupidises järjekorras.

Kas ma saan ise LED-valgustust vahetada?

Teie seadme LED-valgustust peetakse hooldusvabaks. Selle vahetamine tuleb teha ainult müügijärgses teeninduses või volitatud tehniku poolt elektrilöögi ohu tõttu.

Kuidas eemaldada külmiku riiul?

Riiul eemaldatakse lihtsalt tõstes ja ettepoole tõmmates. Paigaldamine toimub vastupidises järjekorras.

Millised on ohutusjuhised enne remonti?

Enne igasugust remonti ühendage seade vähemalt 60 sekundiks vooluvõrgust lahti. Kandke lõikekindaid ja turvajalatseid. Kasutage ainult originaalvaruosi.

Kuidas asendada ukse ülemist hinge?

Ühendage seade vooluvõrgust lahti, eemaldage sisustus, asetage seade selili. Eemaldage hinge kate, keerake lahti Torx kruvid ja eemaldage hing. Paigaldamine on vastupidine lahtivõtmisele.

Kas teleskoopkarbi saab kergesti eemaldada?

Jah, avage uks, tõmmake teleskoopkarp täielikult ettepoole, seejärel tõstke see eemaldamiseks üles. Paigaldamine on vastupidine.

Kust leian varuosi Siemens KG39V2LEA jaoks?

Originaalvaruosad on saadaval Siemens müügijärgses teeninduses. Osade viited on toodud juhendis, näiteks ukse tihend vastab kindlale osanumbrile.

Mida teha, kui ukse tihendi soon on kahjustatud?

Kui soon on kahjustatud, tuleb pöörduda müügijärgsesse teenindusse. Ärge proovige ise soont parandada, sest see võib kahjustada ukse tihendust.

KASUTUSJUHEND KG39V2LEA SIEMENS

1.2.2 Ohusümbolid 135

1.2.3 Hoiatuste struktuur 136

1.2.4 Üldised sümbolid.... 136

Ohutus....

2.1 Üldised ohutusjuhised.... 137

2.1.1 Köik kodumasinad.... 137

Tööriistad ja abinõud.... 138

Remont....139

4.1 Uksetihendi vahetamine.... 139

4.1.1 Uksetihendi eemaldamine 139

4.1.2 Uksetihendi paigaldamine.... 139

4.2 Käepideme vahetamine 142

4.2.1 Käepideme eemaldamine 142

4.2.2 Käepideme paigaldamine 142

4.3 Ülemise uksehinge vahetamine.... 143

4.3.1 Ülemise uksehinge eemaldamine.... 143

4.3.2 Ülemise uksehinge paigaldamine.... 144

4.4 Keskmise uksehinge vahetamine.... 145

4.4.1 Keskmise uksehinge eemaldamine 145

4.4.2 Keskmise uksehinge paigaldamine 145

4.5 Alumise uksehinge vahetamine 146

4.5.1 Alumise uksehinge eemaldamine.... 146

4.5.2 Alumise uksehinge paigaldamine 146

4.6 Riiuli vahetamine 147

4.6.1 Riiuli eemaldamine.... 147

4.6.2 Riiuli paigaldamine.... 147

4.7 Pudelialuse vahetamine.... 148

4.7.1 Pudelialuse eemaldamine.... 148

4.7.2 Pudelialuse paigaldamine.... 148

4.8 Ukseraami vahetamine.... 149

4.8.1 Ukseraami eemaldamine 149

4.8.2 Ukseraami paigaldamine 149

4.9 Reguleeritava ukseraami vahetamine.... 150

4.9.1 Reguleeritava ukseraami eemaldamine 150

4.9.2 Reguleeritava ukseraami paigaldamine.... 150

4.10 Külmutatud toidu mahuti vahetamine.... 151

4.10.1 Külmutatud toidu mahuti eemaldamine 151

4.10.2 Külmutatud toidu mahuti paigaldamine 151

4.11 Mahuti vahetamine.... 152

4.11.1 Mahuti eemaldamine 152

4.11.2 Mahuti paigaldamine.... 152

4.12 Laiendatava mahuti vahetamine 153

4.12.1 Laiendatava mahuti eemaldamine 153

4.12.2 Laiendalava mahuti paigaldamine 153

4.13 Ülemise LED-tule vahetamine.... 154

4.13.1 LED-tule eemaldamine 154

4.13.2 Ülemise LED-tule paigaldamine.... 155

i Selle dokumendiga seoses

1.1 Tähtis teave

1.1.1 Eesmärk

Need remondinõuanded toetavad tarbijat seadmete iseseisval remontimisel vastavalt kehtivale ökodisaini määrusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral vötke ühendust meie klienditeenindusega. Meie vastutame kahjustus- te eest ainult siis, kui remondinõuandeid on õigesti järgitud.

1.2 Sümbolite selgitus

1.2.1 Ohutasemed

Ohutasemed koosnevad sümbolist ja märksönast. Märksöna viitab ohu raskusastmele.

Hoiatustase Tähendus
	OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
	HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
	ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANU!		Hoiatusteadete eiramine võib põhjustada varakahju.

Tabel 1: Ohutasemed

1.2.2 Ohusümbolid

Ohusümbolid on sümboolsed kujutised, mis viitavad ohu laadile. Selles dokumendis kasutatakse alljärgnevaid ohusümboleid.

Ohusümbol Tähendus
		Üldine ohuteade
		Elektripingest tingitud oht
		Plahvatusoht
		Lõikeoht
		Muljumisoht

i Selle dokumendiga seoses

Ohusümbol Tähendus
		Kuumadest pindadest tingitud oht
		Tugevast magnetväljast tingitud oht
		Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusümbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud väljanägemine ja standardiseeritud struktuur.

Ohu tüüp ja allikas!

Ohu/hoiatuse eiramise võimalikud tagajärjed.

▶ Meetmed ja ettevaatusabinõud ohu vältimiseks.

Alljärgnevas näiteks on näidatud hoiatust, millega hoiatatakse liikuvatest osadest tingitud elektrilöögiohu eest. Nimetatud on meedet ohu vältimiseks.

Enne remonditöödega alustamist ühendage seadmed elektrivörgust lahti vähemalt 60 sekundit varem.

1.2.4 Üldised sümbolid

Selles dokumendis kasutatakse alljärgnevaid üldisi sümboleid.

Üld. sümbol Tähendus
	Erinõuande tunnus (tekst ja/või graafik)
	Lihtsa nõuande tunnus (ainult tekst)
	Videojuhendi lingi tunnus

Üld. sümbol Tähendus
	Vajalike tööriistade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui..., siis...)
	Tulemuse tunnus
Start Klahvi või nupu tunnus[00123456] Materjalinumbri tunnus
Olek Kuvalava teksti/akna tunnus (seadme	ek-raanil)

Tabel 3: Üldised sümbolid

Ohutus

2.1 Üldised ohutusjuhised

2.1.1 Köik kodumasinad

■ Elektriliste osade remondil tehtud vead võivad põhjustada elektrilööki!
■ Lahutage seade vooluvõrgust vähemalt 60 sekundit enne tööle hakkamist.
- Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

Teravatest servadest tingitud vigastusoht!

■ Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustööde, törkeotsingu ja hoolduse käigus

■ Kandke turvakingi.
■ Kinnitage rasked osad allakukkumise vastu.
- Ärge toppige kehaosi liikuvate osade vahele.
Oht seadme ohutusele/talitlusele!
■ Kasutage ainult originaalvaruosasid.

Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht!

- Ärge puudutage mooduleid, kaasa arvatud ühendusi ega transportöörlinte.

Tööriistad ja abinõud

Määramine Üksikas	jad Kujutised
Kaitserie[00342013]	60 cm × 50 cm
Lapik kruvikeeraja Tera2,4 mm × 0,4 mm × 60 mm,komplektis [00341820]
Eritööriist[00342180]
Iminapp[00342224]	∅50 mm
Tähtotsik TX20[00340865]	6,3 mm (1/4 tolli)
Lapik kruvikeeraja Tera 10 mm × 1,6 mm ×200 mm

Remont

4.1 Uksetihendi vahetamine

Nõue:

Uks on lahti.

1. Tömmake uksetihend soonest välja.

Uksetihend on eemaldatud.

	Uue uksetihendi paksus võib veidi erineda vana tihendi paksusest. See ei mõjuta ukse sulgemist ja pikaajalist tööd.
	Kui teie seadmel on reguleeritavad hinged või hingekinnitused, saate sulgemismehhanismi hiljem sobivaks sättida.
	Väikesed augud uksetihendis on vajalikud õhutuseks. Need ei ole toot-misvead.

Remont

1. Kontrollige, kas tihendi soon on terve.

1. if Kui tihendi soon on kahjustatud, - pöörduge klienditeeninduse poole.

3.

Uksetihendi kerge köverdumine on normaalne ega mõjuta selle toimivust. Soovitatav on uksetihend enne seadmesse paigaldamist sirgu tömmata.

1. Lükake tihendi otsad soone üla- ja alanurka.

Uksetihend on paigaldatud.

Remont

4.2 Käepideme vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Lapik kruvikeeraja Tera 10 mm × 1,6 mm × 200 mm

Nõue:

Seade on toitest lahutatud.
Uks on lahti.

4.2.1 Käepideme eemaldamine

1. Eemaldage kaks kruvikatet (1).
2. Keerake lahti kaks kruvi (2).
3. Eemaldage käepide (3).

Ukse käepide on eemaldatud.

Teise ukse käepidet saab eemaldada samamoodi.

4.2.2 Käepideme paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.3 Ülemise uksehinge vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Nõue:

Seade on toitest lahutatud.
Seadme sisearmatuur on eemaldatud.

4.3.1 Ülemise uksehinge eemaldamine

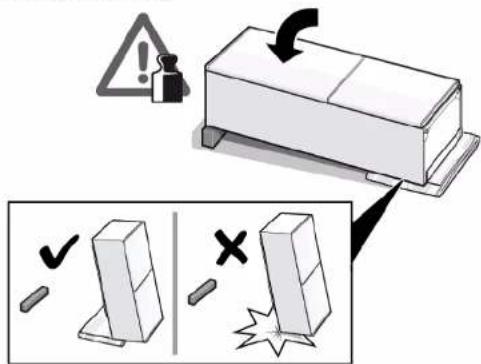

1. Pange seade tagaküljele.

1. 1. Vajutage ülemise hinge katet mölemal pool (1).

2. Nihutage ülemise hinge kate välja (2).

3. Pöörake hinge katet (3)
4. Eemaldage ülemise hinge kate (4).
5. Eemaldage kaks kruvi (5).
6. Eemaldage ülemine hing (6).

Ülemine hing on eemaldatud.

4.3.2 Ülemise uksehinge paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.4 Keskmise uksehinge vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Nõue:

Seade on toitest lahutatud.
Seadme sisearmatuur on eemaldatud.
Ülemine uksehing on eemaldatud.

4.4.1 Keskmise uksehinge eemaldamine

1. Eemaldage külmikuosa uks (1).
2. Keerake lahti kaks kruvi (2).
3. Eemaldage keskmine hing (3).

Keskmine hing on eemaldatud.

4.4.2 Keskmise uksehinge paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.5 Alumise uksehinge vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Nõue:

Seade on toitest lahutatud.
Seadme sisearmatuur on eemaldatud.
Ülemine hing on eemaldatud.
Keskmine hing on eemaldatud.

4.5.1 Alumise uksehinge eemaldamine

1. Eemaldage sügavkülmikuosa uks (1).
2. Keerake kruvi lahti (2).
3. Keerake alumine hing välja (3).
4. Eemaldage alumine hing (4).

Alumine uksehing on eemaldatud.

4.5.2 Alumise uksehinge paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.6 Riiuli vahetamine

Nõue:

Uks on lahti.

4.6.1 Riiuli eemaldamine

▶ Tömmake riiul välja.

Riiul on eemaldatud.

4.6.2 Riiuli paigaldamine

- Paigaldage vastupidises järjekorras.

Remont

4.7 Pudelialuse vahetamine

Nõue:

Uks on lahti.

4.7.1 Pudelialuse eemaldamine

Tömmake pudelialus välja.

Pudelialus on eemaldatud.

4.7.2 Pudelialuse paigaldamine

- Paigaldage vastupidises järjekorras.

Remont

4.8 Ukseraami vahetamine

Nõue:

Uks on lahti.

4.8.1 Ukseraami eemaldamine

Töstke ukseraam üles.

Ukseraam on eemaldatud.

4.9 Reguleeritava ukseraami vahetamine

Nõue:

Uks on lahti.

4.9.1 Reguleeritava ukseraami eemaldamine

- Liigutage reguleeritav ukseraam üles, kuni ukseraam hoidikust välja tuleb.

Reguleeritav ukseraam on eemaldatud.

4.9.2 Reguleeritava ukseraami paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.10 Külmutatud toidu mahuti vahetamine

Nõue:

Uks on lahti.

4.10.1 Külmutatud toidu mahuti eemaldamine

1. Tömmake külmutatud toidu mahuti täielikult välja (1).
2. Eemaldage toidumahuti (2).

Külmutatud toidu mahuti on eemaldatud.

4.10.2 Külmutatud toidu mahuti paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.11 Mahuti vahetamine

Nõue:

Uks on lahti.

4.11.1 Mahuti eemaldamine

1. Tömmake alumine külmkapimahuti välja (1).
2. Tömmake ülemine külmkapimahuti välja (2).

Mahutid on eemaldatud.

4.11.2 Mahuti paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.12 Laiendatava mahuti vahetamine

Nõue:

Uks on lahti.

4.12.1 Laiendatava mahuti eemaldamine

1. Tömmake laiendatav mahuti täielikult välja (1).
2. Eemaldage laiendatav mahuti (2).

Laiendatav mahuti on eemaldatud.

4.12.2 Laiendatava mahuti paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.13 Ülemise LED-tule vahetamine

Eritööriistad:

Lapik kruvikeeraja Tera 2,4 mm × 0,4 mm × 60 mm,

komplektis [00341820]

Teie seadmel on LED-tuli, mis ei vaja hooldust.

Seda tuld tohib parandada ainult klienditeenindus või volitatud tehnik!

OHT

Kui remonditööd on valesti tehtud, esineb elektrilöögist tingitud eluoht.

Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud.
Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

OHT

Enne remonditöödega alustamist ühendage seadmed elektrivõrgust lahti vähemalt 60 sekundit varem.

ETTEVAATUST!

Teravad servad!

Lõikehaavad

Kandke kaitsekindaid.

Nõue:

Seade on toitest lahutatud.

Uks on lahti.

Ülemine sisearmatuur on eemaldatud.

4.13.1 LED-tule eemaldamine

1. Liigutage LED-tuld vasakule.

LED-tule elektriühendus on lahutatud.

1. Vabastage LED-tule haagid.

LED-tuli on eemaldatud.

4.13.2 Ülemise LED-tule paigaldamine

▶ Paigaldage vastupidises järjekorras.
