KG39V2LEA - Kühlschrank SIEMENS - Kostenlose Bedienungsanleitung

Produkttyp	Kühl-Gefrierkombination
Marke	Siemens
Modell	KG39V2LEA
Abmessungen (H x B x T)	1860 x 700 x 700 mm (Schätzung)
Gewicht	ca. 80 kg (Schätzung)
Stromversorgung	220-240 V, 50 Hz
Klimaklasse	SN-ST (gemäßigt bis subtropisch, Schätzung)
Kühlvolumen	ca. 250 L (Schätzung)
Gefriervolumen	ca. 100 L (Schätzung)
Abtauverfahren	Manuell (nicht bestätigt)
Innenbeleuchtung	LED, austauschbar durch einen Techniker
Anzahl der Türen	2
Material der Ablagen	Glas (nicht bestätigt)
Hauptfunktionen	Kühlen und Gefrieren, verstellbare Ablagen, Gemüseschale, Flaschenhalter
Pflege und Reinigung	Innenreinigung mit weichem Tuch, manuelles Abtauen falls erforderlich
Sicherheit	Vor Reparatur Netzstecker ziehen, Schutzhandschuhe tragen, Stromschläge vermeiden
Ersatzteile und Reparierbarkeit	Originalteile verfügbar: Türdichtung, Griffe, Scharniere, Ablagen, Behälter, LED-Beleuchtung. Reparatur durch Verbraucher gemäß Anleitung möglich
Allgemeine Informationen	Reparaturanleitung wird mitgeliefert, Werkzeug Torx TX20 und Schlitzschraubendreher erforderlich

Häufig gestellte Fragen - KG39V2LEA SIEMENS

Wie ersetze ich die Türdichtung des Siemens KG39V2LEA Kühlschranks?

Um die Türdichtung zu ersetzen, öffnen Sie die Tür, nehmen Sie die alte Dichtung aus der Nut, beginnend an den Ecken. Setzen Sie die neue Dichtung ein, indem Sie sie nach und nach in die Nut drücken. Sie können die Dichtung leicht mit einem Haartrockner erwärmen, um das Einsetzen zu erleichtern. Überprüfen Sie, ob die Nut nicht beschädigt ist.

Welche Werkzeuge werden für die Reparatur des Siemens KG39V2LEA benötigt?

Die empfohlenen Werkzeuge sind: ein Torx-Bit TX20 (6,3 mm), ein Schlitzschraubendreher (Klinge 10 mm x 1,6 mm), ein Saugheber (Ø50 mm), ein Schutzgewebe und ein Spezialwerkzeug [00342180] für bestimmte Vorgänge.

Wie ersetze ich einen Türgriff?

Trennen Sie das Gerät vom Netz, öffnen Sie die Tür, entfernen Sie die Schraubenkappen, schrauben Sie die beiden Torx TX20-Schrauben heraus, und nehmen Sie dann den Griff ab. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Kann ich die LED-Beleuchtung selbst ersetzen?

Die LED-Beleuchtung Ihres Geräts gilt als wartungsfrei. Ihr Austausch darf aufgrund der Stromschlaggefahr ausschließlich vom Kundendienst oder einem autorisierten Techniker durchgeführt werden.

Wie entferne ich die Ablage aus dem Kühlschrank?

Die Ablage wird einfach durch Anheben und Vorziehen entfernt. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Was sind die Sicherheitshinweise vor einer Reparatur?

Trennen Sie vor jeder Reparatur das Gerät mindestens 60 Sekunden lang vom Netz. Tragen Sie Schnittschutzhandschuhe und Sicherheitsschuhe. Verwenden Sie nur Originalersatzteile.

Wie ersetze ich das obere Türscharnier?

Trennen Sie das Gerät vom Netz, entfernen Sie die Innenausstattung, legen Sie das Gerät auf den Rücken. Entfernen Sie die Scharnierabdeckung, schrauben Sie die Torx-Schrauben heraus und nehmen Sie das Scharnier ab. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Kann der Teleskopbehälter leicht entfernt werden?

Ja, öffnen Sie die Tür, ziehen Sie den Teleskopbehälter vollständig nach vorne, und heben Sie ihn dann zum Entfernen an. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Wo finde ich Ersatzteile für den Siemens KG39V2LEA?

Originalersatzteile sind beim Siemens-Kundendienst erhältlich. Die Teilenummern sind in der Anleitung angegeben, z.B. entspricht die Türdichtung einer bestimmten Teilenummer.

Was tun, wenn die Nut der Türdichtung beschädigt ist?

Wenn die Nut beschädigt ist, müssen Sie den Kundendienst kontaktieren. Versuchen Sie nicht, die Nut selbst zu reparieren, da dies die Abdichtung der Tür beeinträchtigen könnte.

BEDIENUNGSANLEITUNG KG39V2LEA SIEMENS

2021-03-10_9001631453 Copyright by BSH Hausgeräte GmbH Страница 14 от 529

2021-03-10_9001631453 Auteursrecht BSH Hausgeräte GmbH Blz. 99 van 529

2021-03-10_9001631453 Auteursrecht BSH Hausgeräte GmbH Blz. 101 van 529

2021-03-10_9001631453 Auteursrecht BSH Hausgeräte GmbH Blz. 102 van 529

4.7.2 Flessenrek monteren

2021-03-10_9001631453 Copyright by BSH Hausgeräte GmbH Page 114 of 529

2021-03-10_9001631453 Autoriöigus: BSH Hausgeräte GmbH Lk 136 alates 529

Reparatur Hinweise - Kühl- und Gefrierkombination

Zu diesem Dokument...... 201

1.1 Wichtige Hinweise: 201

1.1.1 Zweck 201

1.2 Zeichenerklärung.... 201

1.2.1 Gefahrenstufen.... 201

1.2.2 Gefahrensymbole 201

1.2.3 Struktur der Warnhinweise.... 202

1.2.4 Allgemeine Symbole 202

Sicherheit......203

2.1 Allgemeine Sicherheitshinweise 203

2.1.1 Alle Hausgeräte 203

Werkzeuge und Hilfsmittel.... 204

Instandsetzen 205

4.1 Austauschen der Türdichtung.... 205

4.1.1 Ausbauen der Türdichtung 205

4.1.2 Einbauen der Türdichtung 205

4.2 Austauschen des Türgriffs.... 208

4.2.1 Ausbauen des Türgriffs 208

4.2.2 Einbauen des Türgriffs 208

4.3 Austauschen des oberen Türscharniers 209

4.3.1 Ausbauen des oberen Türscharniers.... 209

4.3.2 Einbauen des oberen Türscharniers.... 210

4.4 Austauschen des mittleren Türscharniers.... 211

4.4.1 Ausbauen des mittleren Türscharniers 211

4.4.2 Einbauen des mittleren Türscharniers 211

4.5 Austauschen des unteren Türschamiers 212

4.5.1 Ausbauen des unteren Türscharniers 212

4.5.2 Einbauen des unteren Türscharriers.... 212

4.6 Austauschen der Ablage 213

4.6.1 Ausbauen der Ablage 213

4.6.2 Einbauen der Ablage 213

4.7 Austauschen der Flaschenablage.... 214

4.7.1 Ausbauen der Flaschenablage 214

4.7.2 Einbauen der Flaschenablage 214

4.8 Austauschen des Türabstellers 215

4.8.1 Ausbauen des Türabstellers.... 215

4.8.2 Einbauen des Türabstellers.... 215

4.9 Austauschen des verstellbaren Türabstellers.... 216

4.9.1 Ausbauen des verstellbaren Türabstellers 216

4.9.2 Einbauen des verstellbaren Türabstellers.... 216

4.10 Austauschen des Gefriergutbehälters.... 217

4.10.1 Ausbauen des Gefriergutbehälters 217

4.10.2 Einbauen des Gefriergutbehälters 217

4.11 Austauschen des Behälters 218

4.11.1 Ausbauen des Behälters 218

4.11.2 Einbauen des Behälters.... 218

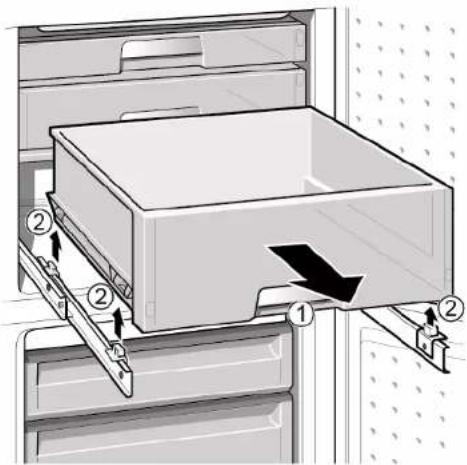

4.12 Austauschen des ausziehbaren Behälters 219

4.12.1 Ausbauen des ausziehbaren Behälters.... 219

4.12.2 Einbauen des ausziehbaren Behälters.... 219

4.13 Austauschen des LED-Oberlichts.... 220

4.13.1 Ausbauen der LED-Beleuchtung 220

4.13.2 Einbauen des LED-Oberlichts 221

Zu diesem Dokument

1.1 Wichtige Hinweise:

1.1.1 Zweck

Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätereparatur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.

Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.

1.2 Zeichenerklärung

1.2.1 Gefahrenstufen

Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.

Gefahrenstufe Bedeutung
⚠ GEFAHR	Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen.
⚠️ WARNUNG	Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen.
⚠️ VORSICHT	Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Warnhinweises kann zu Sachschäden führen.

Tabelle 1: Gefahrenstufen

1.2.2 Gefahrensymbole

Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.
In diesem Dokument werden folgende Gefahrensymbole verwendet:

Gefahrensymbol Bedeutung
		Allgemeiner Warnhinweis
		Gefahr durch elektrische Spannung
		Gefahr durch Explosion
		Gefahr von Schnittverletzungen
		Gefahr von Quetschverletzungen

Zu diesem Dokument

Gefahrensymbol Bedeutung
		Gefahr durch heiße Oberflächen
		Gefahr durch starkes Magnetfeld
		Gefahr durch nicht ionisierende Strahlung

Tabelle 2: Gefahrensymbole

1.2.3 Struktur der Warnhinweise

Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.

GEFAHR

Art und Quelle der Gefahr!

Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises. ▶ Maßnahmen und Verbote zur Vermeidung der Gefahr.

Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

1.2.4 Allgemeine Symbole

In diesem Dokument werden folgende allgemeine Symbole verwendet:

Allg. Symbol Bedeutung
	Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps
	Kennzeichnung eines einfachen (nur Text) Tipps

2021-03-10_9001631453 Copyright by BSH Hausgeräte GmbH Seite 202 von 529

Allg. Symbol Bedeutung
	Kennzeichnung eines Links zu einer Videoanleitung
	Kennzeichnung erforderlicher Werkzeuge
	Kennzeichnung erforderlicher Voraussetzungen
	Kennzeichnung einer Bedingung (Wenn ..., dann ...)
	Kennzeichnung eines Ergebnisses
Start Kennzeichnung einer Taste oder Schaltfläche
[00123456] Kennzeichnung einer Materialnummer
Status Kennzeichnung eines angezeigten Textes / Fensters (im Gerätedisplay)

Tabelle 3: Allgemeine Symbole

Sicherheit

2.1 Allgemeine Sicherheitshinweise

2.1.1 Alle Hausgeräte

Stromschlaggefahr durch spannungsführende Teile!

■ Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr!
Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen.
- Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länder-spezifischen Vorschriften durchgeführt werden.

Verletzungsgefahr durch scharfe Kanten!

■ Schutzhandschuhe tragen.

Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und Servicearbeiten durch schwere sich bewegende Bauteile

■ Schutzhandschuhe tragen.
■ Schwere Bauteile gegen Herabfallen sichern.
■ Körperteile nicht in sich bewegende Bauteile stecken.

Gefährdung der Gerätesicherheit/-funktion!

■ Ausschließlich Originalersatzteile verwenden.

Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)!

■ Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.

Werkzeuge und Hilfsmittel

Bezeichnung Details Bilder
Schulztuch[00342013]	60 cm x 50 cm
Schlitzschrauben-dreher	Klinge 2,4 mm x 0,4 mm x 60 mm, im Set [00341820]
Spezialwerkzeug[00342180]
Saugnapf[00342224]	∅50 mm
Torx-Bit TX20[00340865]	6,3 mm (1/4")
Schlitzschrauben-dreher	Klinge 10 mm x 1,6 mm x 200 mm

Instandsetzen

4.1 Austauschen der Türdichtung

Voraussetzung:

√ Die Tür ist offen.

4.1.1 Ausbauen der Türdichtung

1. Die Türdichtung aus der Kerbe in der rechten und linken Ecke lösen.

1. Die Türdichtung aus der Kerbe herausziehen.

Die Türdichtung ist entfernt.

4.1.2 Einbauen der Türdichtung

	Die Dicke neuer Türdichtungen kann geringfügig von der Dicke alter Türdichtungen abweichen. Dies hat auf das Schließverhalten und die langfristige Funktion keinen Einfluss.
	Wenn das Gerät mit einstellbaren Scharnieren oder Scharnierbefestigungen ausgestattet ist, kann das Schließverhalten anschließend optimiert werden.
	Die kleinen seitlichen Löcher in der Türdichtung haben eine wichtige Funktion (für Lüftung erforderlich). Es handelt sich hierbei nicht um Produktionsfehler.

Instandsetzen

1. Die Dichtungskerbe auf Beschädigungen überprüfen.

1. ⑨ Wenn die Dichtungskerbe beschädigt ist: - Den Kundendienst kontaktieren.

3.

Leichte Deformationen der Türdichtung sind normal und beeinträchtigen nicht die Funktion. Es wird empfohlen, die Türdichtung vor dem Einsetzen in das Gerät zu begradigen.

Die Türdichtung mit einem Haartrockner oder mit heißem Wasser erwärmen und von Hand in die richtige Form bringen.

1. Die Dichtungsecken oben und unten in die Kerbe drücken.

1. Die gesamte Dichtung Stück für Stück in die Kerbe drücken.

Die Türdichtung ist eingebaut.

Instandsetzen

4.2 Austauschen des Türgriffs

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

Schlitzschraubendreher Klinge 10 mm x 1,6 mm x 200 mm

Voraussetzung:

Das Gerät ist spannungsfrei.
Die Tür ist offen.

4.2.1 Ausbauen des Türgriffs

1. Die beiden Schraubkappen entfernen (1).
2. Die beiden Schrauben herausschrauben (2).
3. Den Türgriff entfernen (3).

Der Türgriff ist entfernt.

Der Türgriff für die zweite Tür kann auf die gleiche Art und Weise entfernt werden.

4.2.2 Einbauen des Türgriffs

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.3 Austauschen des oberen Türscharniers

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Innenausstattungsteile des Geräts sind entfernt.

4.3.1 Ausbauen des oberen Türscharniers

1. Das Gerät auf die Rückseite legen.

1. 1. Auf beide Seiten der oberen Scharnierabdeckung Druck ausüben (1).

2. Die obere Scharnierabdeckung abziehen (2).

3. Die Schamierabdeckung drehen (3).
4. Die obere Scharnierabdeckung entfernen (4).
5. Die beiden Schrauben herausschrauben (5).
6. Das obere Schamier entfernen (6).

Das obere Scharnier ist entfernt.

4.3.2 Einbauen des oberen Türscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.4 Austauschen des mittleren Türscharniers

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Innenausstattungsteile des Geräts sind entfernt.
Das obere Türscharnier ist entfernt.

4.4.1 Ausbauen des mittleren Türscharniers

▶ 1. Die Kühlraumtür entfernen (1).
2. Die beiden Schrauben herausschrauben (2).
3. Das mittlere Scharnier entfernen (3).

Das mittlere Scharnier ist entfernt.

4.4.2 Einbauen des mittleren Türscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.5 Austauschen des unteren Türscharniers

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Innenausstattungsteile des Geräts sind entfernt.
Das obere Scharnier ist entfernt.

Das mittlere Scharnier ist entfernt.

4.5.1 Ausbauen des unteren Türscharniers

1. Die Gefrierraumtür entfernen (1).
2. Die Schraube herausschrauben (2).
3. Das untere Scharnier nach außen drehen (3).
4. Das untere Scharnier entfernen (4).

Das untere Türscharnier ist entfernt.

4.5.2 Einbauen des unteren Türscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.6 Austauschen der Ablage

Voraussetzung:

Die Tür ist offen.

4.6.1 Ausbauen der Ablage

▶ Die Ablage herausziehen.

Die Ablage ist entfernt.

4.6.2 Einbauen der Ablage

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.7 Austauschen der Flaschenablage

Voraussetzung:

√ Die Tür ist offen.

4.7.1 Ausbauen der Flaschenablage

Die Flaschenablage herausziehen.

Die Flaschenablage ist entfernt.

4.7.2 Einbauen der Flaschenablage

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.8 Austauschen des Türabstellers

Voraussetzung:

√ Die Tür ist offen.

4.8.1 Ausbauen des Türabstellers

▶ Den Türabsteller anheben.

Der Türabsteller ist entfernt.

4.8.2 Einbauen des Türabstellers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.9 Austauschen des verstellbaren Türabstellers

Voraussetzung:

√ Die Tür ist offen.

4.9.1 Ausbauen des verstellbaren Türabstellers

- Den höhenverstellbaren Türabsteller nach oben bewegen, bis er sich aus der Halterung löst.

Der verstellbare Türabsteller ist entfernt.

4.9.2 Einbauen des verstellbaren Türabstellers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.10 Austauschen des Gefriergutbehälters

Voraussetzung:

√ Die Tür ist offen.

4.10.1 Ausbauen des Gefriergutbehälters

1. Den Gefriergutbehälter vollständig herausziehen (1).
2. Den Gefriergutbehälter entfernen (2).

Der Gefriergutbehälter ist entfernt.

4.10.2 Einbauen des Gefriergutbehälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.11 Austauschen des Behälters

Voraussetzung:

Die Tür ist offen.

4.11.1 Ausbauen des Behälters

1. Den unteren Kühlschrankbehälter entnehmen (1).
2. Den oberen Kühlschrankbehälter entnehmen (2).

Die Behälter sind entfernt.

4.11.2 Einbauen des Behälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.12 Austauschen des ausziehbaren Behälters

Voraussetzung:

√ Die Tür ist offen.

4.12.1 Ausbauen des ausziehbaren Behälters

1. Den ausziehbaren Behälter vollständig herausziehen (1).
2. Den ausziehbaren Behälter entfernen (2).

Der ausziehbare Behälter ist entfernt.

4.12.2 Einbauen des ausziehbaren Behälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.13 Austauschen des LED-Oberlichts

Spezielle Hilfsmittel:

Schlitzschraubendreher Klinge 2,4 mm x 0,4 mm x 60 mm, im Set [00341820]

Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Tür ist offen.
√ Die oberen Innenausstattungsteile sind entfernt.

4.13.1 Ausbauen der LED-Beleuchtung

1. Die LED-Beleuchtung nach links schieben.

Der elektrische Anschluss der LED-Beleuchtung ist getrennt.

1. Die Haken der LED-Beleuchtung lösen.

1. Die LED-Beleuchtung nach vorn entnehmen.

Die LED-Beleuchtung ist entfernt.

4.13.2 Einbauen des LED-Oberlichts

Der Einbau erfolgt in umgekehrter Reihenfolge.

2021-03-10_9001631453 Copyright by BSH Hausgeräte GmbH Strona 356 z 529

2021-03-10_9001631453 Copyright BSH Hausgeräte GmbH Pagina 407 de la 529

2021-03-10_9001631453 Copyright BSH Hausgeräte GmbH Pagina 409 de la 529

2021-03-10_9001631453 Copyright BSH Hausgeräte GmbH Pagina 410 de la 529

2021-03-10_9001631453 Copyright by BSH Hausgeräte GmbH Página 466 de 529

4.2 Byta dörrhandtag

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]
Spårskruvmejsel Blad 10 mm x 1,6 mm x 200 mm

Förutsättning:

4.2.1 Ta bort dörrhandtag

2021-03-10_9001631453 Copyright by BSH Hausgeräte GmbH Sayfa 510 / 529
