Tipo di prodotto	Frigocongelatore combinato
Marca	Siemens
Modello	KG39V2LEA
Dimensioni (A x L x P)	1860 x 700 x 700 mm (stima)
Peso	Circa 80 kg (stima)
Alimentazione	220-240 V, 50 Hz
Classe climatica	SN-ST (temperata a subtropicale, stima)
Volume frigorifero	Circa 250 L (stima)
Volume congelatore	Circa 100 L (stima)
Tipo di sbrinamento	Manuale (informazione non confermata)
Illuminazione interna	LED, sostituibile da un tecnico
Numero di porte	2
Materiale dei ripiani	Vetro (informazione non confermata)
Funzioni principali	Refrigerazione e congelazione, ripiani regolabili, cassetto per verdure, portabottiglie
Manutenzione e pulizia	Pulizia interna con panno morbido, sbrinamento manuale se necessario
Sicurezza	Scollegare prima della riparazione, indossare guanti protettivi, evitare scosse elettriche
Ricambi e riparabilità	Ricambi originali disponibili: guarnizione porta, maniglie, cerniere, ripiani, vaschette, illuminazione LED. Riparazione possibile dal consumatore secondo le istruzioni
Informazioni generali	Manuale di riparazione fornito, attrezzatura Torx TX20 e cacciavite piatto necessari

Domande frequenti - KG39V2LEA SIEMENS

Come sostituire la guarnizione della porta del frigorifero Siemens KG39V2LEA?

Per sostituire la guarnizione della porta, aprire la porta, rimuovere la vecchia guarnizione dalla scanalatura iniziando dagli angoli. Inserire la nuova guarnizione spingendola progressivamente nella scanalatura. Puoi riscaldare leggermente la guarnizione con un asciugacapelli per facilitare l'inserimento. Verificare che la scanalatura non sia danneggiata.

Quali strumenti sono necessari per riparare il Siemens KG39V2LEA?

Gli strumenti consigliati sono: una punta Torx TX20 (6,3 mm), un cacciavite piatto (lama 10 mm x 1,6 mm), una ventosa (Ø50 mm), un panno protettivo e un utensile speciale [00342180] per alcune operazioni.

Come sostituire una maniglia della porta?

Scollegare l'apparecchio, aprire la porta, rimuovere i cappucci delle viti, svitare le due viti Torx TX20, quindi rimuovere la maniglia. Il montaggio si effettua in ordine inverso.

Posso sostituire l'illuminazione LED da solo?

L'illuminazione LED del tuo apparecchio è considerata esente da manutenzione. La sua sostituzione deve essere effettuata esclusivamente dal servizio clienti o da un tecnico autorizzato a causa del rischio di scosse elettriche.

Come rimuovere il ripiano del frigorifero?

Il ripiano si rimuove semplicemente sollevandolo e tirandolo in avanti. Il montaggio si effettua in ordine inverso.

Quali sono le istruzioni di sicurezza prima di una riparazione?

Prima di qualsiasi riparazione, scollegare l'apparecchio dalla rete per almeno 60 secondi. Indossare guanti protettivi contro i tagli e scarpe di sicurezza. Utilizzare solo ricambi originali.

Come sostituire la cerniera superiore della porta?

Scollegare l'apparecchio, rimuovere gli apparecchi interni, posizionare l'apparecchio sulla schiena. Rimuovere il copricerniera, svitare le viti Torx e rimuovere la cerniera. Il montaggio è l'inverso dello smontaggio.

Il cassetto telescopico può essere rimosso facilmente?

Sì, aprire la porta, tirare il cassetto telescopico completamente in avanti, quindi sollevarlo per rimuoverlo. Il montaggio è inverso.

Dove posso trovare i ricambi per il Siemens KG39V2LEA?

I ricambi originali sono disponibili presso il servizio clienti Siemens. I riferimenti dei pezzi sono indicati nel manuale, ad esempio la guarnizione della porta corrisponde a un numero di pezzo specifico.

Cosa fare se la scanalatura della guarnizione della porta è danneggiata?

Se la scanalatura è danneggiata, è necessario contattare il servizio clienti. Non tentare di riparare la scanalatura da solo, poiché ciò potrebbe compromettere la tenuta della porta.

MANUALE UTENTE KG39V2LEA SIEMENS

▶ Extraire la tablette.

Consigli di riparazione - Combinazione frigorifero / congelatore

i Utilizzo del documento 267

1.1 Avvertenze importanti 267

1.1.1 Scopo 267

1.2 Spiegazione dei simboli 267

1.2.1 Livelli di pericolo 267

1.2.2 Simboli di pericolo 267

1.2.3 Struttura degli avvertimenti 268

1.2.4 Simboli generici 268

Sicurezza.... 269

2.1 Note generali sulla sicurezza.... 269

2.1.1 Tutti gli elettrodomestici.... 269

Strumenti e ausili.... 270

Riparazione.... 271

4.1 Sostituzione della guarnizione della porta 271

4.1.1 Smontaggio della guarnizione della porta 271

4.1.2 Montaggio della guarnizione della porta.... 271

4.2 Sostituzione della maniglia della porta 274

4.2.1 Smontaggio della maniglia della porta 274

4.2.2 Montaggio della maniglia della porta 274

4.3 Sostituzione della cerniera superiore della porta.... 275

4.3.1 Smontaggio della cerniera superiore della porta.... 275

4.3.2 Montaggio della cerniera superiore della porta.... 276

4.4 Sostituzione della cerniera centrale della porta.... 277

4.4.1 Smontaggio della cerniera centrale della porta.... 277

4.4.2 Montaggio della cerniera centrale della porta.... 277

4.5 Sostituzione della cerniera inferiore della porta.... 278

4.5.1 Smontaggio della cerniera inferiore della porta 278

4.5.2 Montaggio della cerniera inferiore della porta.... 278

4.6 Sostituzione del ripiano.... 279

4.6.1 Smontaggio del ripiano....279

4.6.2 Montaggio del ripiano 279

4.7 Sostituzione del portabottiglie.... 280

4.7.1 Smontaggio del portabottiglie.... 280

4.7.2 Montaggio del portabottiglie.... 280

4.8 Sostituzione del balconcino della porta.... 281

4.8.1 Smontaggio del balconcino della porta.... 281

4.8.2 Montaggio del balconcino della porta.... 281

4.9 Sostituzione del balconcino della porta regolabile 282

4.9.1 Smontaggio del balconcino della porta regolabile 282

4.9.2 Montaggio del balconcino della porta regolabile 282

4.10 Sostituzione del cassetto surgelati 283

4.10.1 Rimozione del cassetto surgelati 283

4.10.2 Inserimento del cassetto surgelati.... 283

4.11 Sostituzione del cassetto.... 284

4.11.1 Estrazione del cassetto 284

4.11.2 Inserimento del cassetto 284

4.12 Sostituzione del cassetto estraibile.... 285

4.12.1 Rimozione del cassetto estraibile.... 285

4.12.2 Inserimento del cassetto estraibile.... 285

4.13 Sostituzione della luce a LED superiore.... 286

4.13.1 Smontaggio della luce a LED 286

4.13.2 Montaggio della luce a LED superiore.... 287

i Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contengono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle avver- tenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di avvertimento corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.

Livello di avvertimento Significato
⚠ PERICOLO	Ignorare questo messaggio di avvertimento comporta rischio di morte o ferite gravi.
⚠ AVVERTENZA	Ignorare questo messaggio di avvertimento può comportare rischio di morte o ferite gravi.
⚠ ATTENZIONE	Ignorare questo messaggio di avvertimento può comportare ferite di minore gravità.
ATTENZIONE!	Ignorare questo messaggio di avvertimento può comportare danni materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I simboli di pericolo sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati i seguenti simboli di pericolo:

Simbolo di pericolo Significato
	Messaggio di avvertimento generico
	Pericolo di scossa elettrica
	Pericolo di esplosione
	Rischio di ferite da taglio

i Utilizzo del documento

Simbolo di pericolo Significato
		Pericolo di schiacciamento
		Pericolo derivante da superfici calde
		Pericolo derivante da forti campi magneti-ci
		Pericolo derivante da radiazioni non ionizzanti

Tabella 2: Simboli di pericolo

1.2.3 Struttura degli avvertimenti

Gli avvertimenti presenti in questo manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tipo e origine del pericolo!

Possibili conseguenze in caso di pericolo/avvertimento ignorato.

▶ Misure e divieti volti a prevenire il pericolo.

L'esempio seguente mostra un avvertimento con rischio di folgorazione dovuto a componenti sotto tensione. È riportata la misura di precauzione per evitare il pericolo.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati i seguenti simboli generici:

Simbolo generico Significato
	Identificazione di un suggerimento speciale (testo e/o grafica)
	Identificazione di un suggerimento semplice (solo testo)
	Identificazione di un link per un video tutorial
	Identificazione degli strumenti necessari
	Identificazione delle condizioni previe necessarie
	Identificazione di una condizione (se ..., allora ...)
	Identificazione di un risultato
Avvio Identificazione di un tasto o di un pulsante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestra visua-lizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Sicurezza

2.1 Note generali sulla sicurezza

2.1.1 Tutti gli elettrodomestici

Rischio di scosse elettriche dovute a componenti sotto tensione!

• La riparazione non conforme dei componenti elettrici può causare scosse elettriche!
• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare il lavoro.
  ■ Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di lesioni causate da bordi taglienti!

■ Indossare guanti di protezione.

Rischio di schiacciamento dovuto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca dei guasti e l'assistenza

■ Indossare calzature antinfortunistiche.
■ Fissare i componenti pesanti per impedire che cadano.
■ Non inserire parti del corpo nei componenti in movimento.

Rischio per il funzionamento o la sicurezza dell'apparecchio!

■ Utilizzare solo ricambi originali.

Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!

■ Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti e ausili

Designazione Dettagli Immagini
Panno di protezione [00342013]	60 cm x 50 cm
Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]
Utensile speciale [00342180]
Ventosa [00342224]	∅50 mm
Punta Torx TX20 [00340865]	6,3 mm (1/4")
Cacciavite a taglio Lama 10 mm x 1,6 mm x 200 mm

Riparazione

4.1 Sostituzione della guarnizione della porta

Prerequisiti:

La porta è aperta.

4.1.1 Smontaggio della guarnizione della porta

1. Staccare la guarnizione della porta dalla scanalatura negli angoli destro e sinistro.

1. Estrarre la guarnizione della porta dalla scanalatura.

La guarnizione della porta è rimossa.

4.1.2 Montaggio della guarnizione della porta

	Lo spessore della nuova guarnizione della porta può essere leggermente diverso dallo spessore di quella vecchia. Ciò non incide sulla chiusura e sul funzionamento a lungo termine.
	Se l'apparecchio è dotato di cerniere regolabili o accessori, è possibile ottimizzare il comportamento di chiusura.
	I piccoli fori laterali nella guarnizione della porta sono funzionali (necessari per la ventilazione). Non si tratta di difetti di produzione.

Riparazione

1. Controllare che la scanalatura della guarnizione non sia danneggiata.

1. If Se la scanalatura della guarnizione è danneggiata.

2. Contattare l'assistenza tecnica.

3. Una leggera deformazione della guarnizione della porta è normale e non incide sul funzionamento. Si consiglia di raddrizzare la guarnizione della porta prima di inserirla nell'apparecchio.

Riscaldare la guamizione della porta con un asciugacapelli o acqua calda e ridarle la forma manualmente.

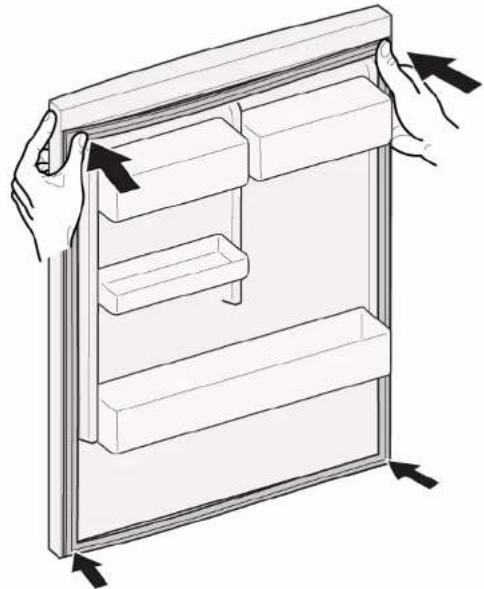

1. Spingere gli angoli della guarnizione nella scanalatura in alto e in basso.

1. Premere la guamizione nella scanalatura un pezzo per volta.

La guarnizione della porta è montata.

Riparazione

4.2 Sostituzione della maniglia della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Cacciavite a taglio Lama 10 mm x 1,6 mm x 200 mm

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
La porta è aperta.

4.2.1 Smontaggio della maniglia della porta

1. Togliere i due tappi delle viti (1).
2. Svitare le due viti (2).
3. Smontare la maniglia della porta (3).

→ La maniglia della porta è rimossa.

La maniglia della seconda porta può essere rimossa nello stesso modo.

4.2.2 Montaggio della maniglia della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.3 Sostituzione della cerniera superiore della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
√ Gli accessori interni dell'apparecchio sono stati rimossi.

4.3.1 Smontaggio della cerniera superiore della porta

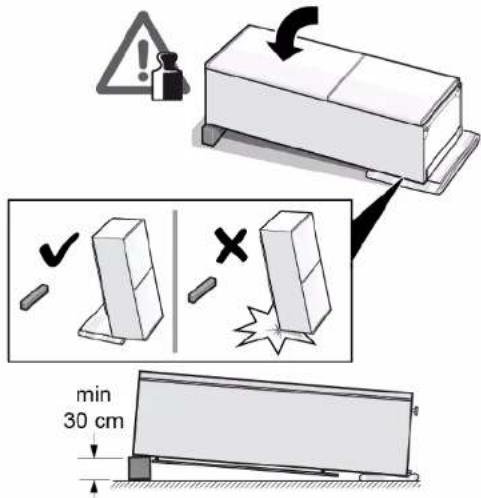

1. Coricare l'apparecchio sul retro.

1. 1. Premere la copertura della cerniera superiore su entrambi i lati (1).

2. Tirare la copertura della cerniera superiore verso l'estemo (2).

3. Ruotare la copertura della cerniera (3).
4. Togliere la copertura della cerniera superiore (4).
5. Svitare le due viti (5).
6. Togliere la cerniera superiore (6).

La cerniera superiore è rimossa.

4.3.2 Montaggio della cerniera superiore della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.4 Sostituzione della cerniera centrale della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.
√ La cerniera superiore della porta è rimossa.

4.4.1 Smontaggio della cerniera centrale della porta

1. Togliere la porta del comparto frigorifero (1).
2. Svitare le due viti (2).
3. Rimuovere la cerniera centrale (3).

→ La cerniera centrale è rimossa.

4.4.2 Montaggio della cerniera centrale della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.5 Sostituzione della cerniera inferiore della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.
√ La cerniera superiore è rimossa.

√ La cemiera centrale è rimossa.

4.5.1 Smontaggio della cerniera inferiore della porta

1. Togliere la porta del comparto freezer (1).
2. Svitare la vite (2).
3. Ruotare la cerniera inferiore verso l'esterno (3).
4. Togliere la cerniera inferiore (4).

→ La cerniera inferiore della porta è rimossa.

4.5.2 Montaggio della cerniera inferiore della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.6 Sostituzione del ripiano

Prerequisiti:

La porta è aperta.

4.6.1 Smontaggio del ripiano

▶ Estrarre il ripiano.

Il ripiano è rimosso.

4.6.2 Montaggio del ripiano

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.7 Sostituzione del portabottiglie

Prerequisiti:

La porta è aperta.

4.7.1 Smontaggio del portabottiglie

▶ Estrarre il portabottiglie.

Il portabottiglie è rimosso.

4.7.2 Montaggio del portabottiglie

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.8 Sostituzione del balconcino della porta

Prerequisiti:

La porta è aperta.

4.8.1 Smontaggio del balconcino della porta

- Tirare il balconcino della porta verso l'alto.

Il balconcino della porta è rimosso.

4.8.2 Montaggio del balconcino della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.9 Sostituzione del balconcino della porta regolabile

Prerequisiti:

La porta è aperta.

4.9.1 Smontaggio del balconcino della porta regolabile

- Spostare il balconcino della porta regolabile verso l'alto finché il balconcino della porta non si sgancia dal supporto.

Il balconcino della porta regolabile è rimosso.

4.9.2 Montaggio del balconcino della porta regolabile

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.10 Sostituzione del cassetto surgelati

Prerequisiti:

La porta è aperta.

4.10.1 Rimozione del cassetto surgelati

1. Estrarre completamente il cassetto surgelati (1).
2. Togliere il cassetto surgelati (2).

Il cassetto surgelati è rimosso.

4.10.2 Inserimento del cassetto surgelati

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.11 Sostituzione del cassetto

Prerequisiti:

La porta è aperta.

4.11.1 Estrazione del cassetto

1. Estrarre il cassetto inferiore (1).
2. Estrarre il cassetto superiore (2).

I cassetti sono rimossi.

4.11.2 Inserimento del cassetto

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.12 Sostituzione del cassetto estraibile

Prerequisiti:

La porta è aperta.

4.12.1 Rimozione del cassetto estraibile

▶ 1. Estrarre completamente il cassetto (1).
2. Togliere il cassetto estraibile (2).

Il cassetto estraibile è rimosso.

4.12.2 Inserimento del cassetto estraibile

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.13 Sostituzione della luce a LED superiore

Attrezzi speciali:

Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]

L'apparecchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza tecnica o da tecnici autorizzati!

Prerequisiti:

√ L'apparecchio è scollegato dalla rete elettrica.
√ La porta è aperta.
√ Gli accessori interni superiori sono stati rimossi.

4.13.1 Smontaggio della luce a LED

1. Spostare la luce a LED sul lato sinistro.

Il collegamento elettrico della luce a LED è scollegato.

1. Sbloccare i fermi della luce a LED.

1. Togliere la luce a LED spostandola in avanti.

La luce LED è rimossa.

4.13.2 Montaggio della luce a LED superiore

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

1.2.4 Simbolurile generale 400

Siguranța....401

1.2.4 Simbolurile generale

Tabel 3: Simbolurile generale

Siguranța

1. Lučko LED premaknite v levo.
