Vrsta izdelka	Električni bojler
Model	OGB80SMC6
Znamka	Gorenje
Prostornina	80 litrov
Nazivni tlak	0,6 MPa (6 bar)
Teža (prazna)	36 kg
Teža (polna)	116 kg
Poraba energije	2000 W (2 x 1000 W)
Napetost	230 V~
Zaščitni razred	I
Stopnja zaščite	IP24
Mere (A x B x C)	830 x 600 x 260 mm
Čas segrevanja do 75°C	Pribl. 3 ure 5 minut
Mešana voda pri 40°C	148 litrov
Poraba energije (v pripravljenosti)	0,90 kWh/24h
Vrsta upravljanja	LCD zaslon na dotik z elektronskim regulatorjem
Temperaturno območje	10°C do 85°C
Način Smart	Da (beleži uporabnikove navade za optimizirano ogrevanje)
Funkcija časovnika	Da (do 3 izklopna obdobja na dan)
Počitniški način	Da (vzdržuje 10°C, do 100 dni)
Funkcija proti legioneli	Da (segreje na 65°C za 15 min vsakih 30 dni)
Prikaz napak	Da (kode E01–E42)
Varnostni ventil	Povratni varnostni ventil z izpustom kapljanja
Zaščita proti koroziji	Emajliran rezervoar in magnezijeva anoda
Namestitev	Vertikalna stenska namestitev, zaprt/odprt sistem

Pogosto zastavljena vprašanja - OGB80SMC6 GORENJE

Kako namestim bojler Gorenje OGB80SMC6?

Namestitev mora opraviti usposobljeno osebje. Bojler namestite navpično na steno z vijaki premera najmanj 8 mm. Priključite dovod vode: vhod (moder) in izhod (rdeč). Za zaprte sisteme namestite varnostni ventil. Napolnite bojler z vodo pred priklopom na elektriko. Priključite na 230 V~ prek vsepolnega ločilnega stikala. Za podrobne diagrame glejte navodila.

Kako nastavim temperaturo na OGB80SMC6?

Pritisnite polje za prikaz temperature (št. 11) na zaslonu na dotik. Nastavljena temperatura utripa. Pritisnite + ali – za nastavitev med 10°C in 85°C. Nastavitev se shrani, ko zaslon neha utripati in prikaže dejansko temperaturo.

Kaj je način SMART in kako ga uporabim?

Način SMART beleži vaše navade porabe tople vode v 7 dneh in nato samodejno segreva vodo glede na vaše potrebe z minimalno porabo energije. Za začetek beleženja pritisnite polje št. 1. Po končanem beleženju vklopite način SMART s pritiskom na polje št. 3. Bojler bo nato prilagajal ogrevanje glede na vaše navade.

Kako nastavim funkcijo časovnika?

Držite polje št. 13, dokler ne zasveti. Pritisnite polje št. 4, da izberete kombinacijo dni (posamezni dnevi, pon–pet/sob–ned ali cel teden). Ponovno pritisnite št. 4, da nastavite začetek izklopnega obdobja (1OF), nato nastavite čas s +/–. Pritisnite št. 4, da nastavite konec izklopnega obdobja (1ON). Ponovite za do tri izklopna obdobja. Aktivirajte časovnik s pritiskom na polje št. 13.

Kaj pomeni koda napake E01?

Napaka E01 pomeni okvaro senzorja v elektronskem regulatorju. Bojler ne bo deloval. Obrnite se na pooblaščen servis za zamenjavo senzorja.

Zakaj varnostni ventil kaplja?

Kapljanje iz varnostnega ventila je normalno v zaprtem sistemu zaradi širjenja vode med segrevanjem. Za zmanjšanje kapljanja namestite 3-litrsko ekspanzijsko posodo na dovodno cev. Druga možnost je, da kapljanje speljete v odtok. Občasno preverite ventil tako, da ga odprete, da se prepričate, da ni zamašen.

Kako izpraznim bojler?

Odklopite bojler iz elektrike. Zaprite dovod vode. Odprite pipo za toplo vodo. Odprite varnostni ventil za sprostitev tlaka. Uporabite izpustni ventil ali T-nastavek na dovodni cevi, da izpustite vodo. Za popolno izpraznitev odstranite grelno prirobnico, da izpraznite preostalo vodo. Zaščitite pred zmrzovanjem, če bojler dlje časa praznite.

Kako pogosto naj vzdržujem bojler?

Prvi servisni pregled pri pooblaščenem servisu naj bo po približno 2 letih. Servis bo preveril stanje magnezijeve anode, odstranil vodni kamen in očistil grelni element. Nadaljnji pregledi po priporočilu serviserja zagotavljajo dolgo življenjsko dobo.

Ali lahko bojler priključim na sončni sistem?

Navodila ne navajajo združljivosti s sončnimi sistemi. Bojler je zasnovan za standardno vodovodno napajanje in električni priklop 230 V~. Če nameravate uporabljati sončno predgreto vodo, se posvetujte s pooblaščenim monterjem, da zagotovite varno delovanje in preprečite poškodbe.

Kaj naj storim, če bojler zamrzne?

Če se pojavi koda napake E04 (zmrzovanje), je temperatura v notranjosti pod 0°C. Odklopite napajanje in preverite morebitne poškodbe. Če je nastal led, pustite, da se naravno stali pred uporabo. Če napaka ne izgine, pokličite servis. Da preprečite zmrzovanje, nastavite počitniški način na 10°C ali izpraznite bojler, če bo elektrika izklopljena.

NAVODILA ZA UPORABO OGB80SMC6 GORENJE

Cenjeni kupec, zahvaljujemo se Vam za nakup našega izdelka.

PROSIMO, DA PRED VGRADNJO IN PRVO UPORABO GRELNIKA VODE SKRBNO PREBERETE NAVODILA.

APARAT NI NAMENJEN UPORABI OSEBAM (UPOŠTEVAJOČ TUDI OTROKE) Z ZMANJŠANIMI FIZIČNIMI, ČUTNIMI ALI MENTALNIMI SPOSOBNOSTMI ALI S POMANKANJEM IZKUŠENJ OZ. ZNANJEM RAZEN, ČE SO POD NADZOROM ALI POUČENI GLEDE UPORABE, S STRANI OSEBE ODGOVORNE ZA NJIHOVO VARNOST.

OTROCI MORAJO BITI POD NADZOROM, DA BI PREPREČILI, DA SE NE IGRAJO Z NAPRAVO.

V skladu z najnovejšimi smernicami smo za svoje najzahtevnejše kupce razvili električni grelnik vode z LCD zaslonom z upravljanjem na dotik. Grelnik serije OGB je opremljen z naprednim inteligentnim elektronskim regulatorjem, ki poleg nastavitve in prikaza temperature vode v grelniku, nudi številne nove upravljalne funkcije, kot so časovno upravljanje delovanja, prikaz količine tople vode v kotlu, način delovanja v primeru večdnevne odsotnosti, ročni vklop segrevanja, diagnostiko napak in druge.

Najpomembnejša novost novega inteligentnega krmilnika pa je novi "SMART" način delovanja. Grelnik na podlagi snemanja vaših navad po določenem časovnem obdobju namreč sam izračuna optimalni način delovanja, ki omogoča minimalno potrošnjo električne energije potrebno za zadovoljitev vaših potreb po topli vodi.

Grelnik je izdelan v skladu z veljavnimi standardi in uradno preizkušen, zanj pa sta bila izdana tudi varnostni certifikat in certifikat o elektromagnetni kompatibilnosti. Njegove osnovne tehnične lastnosti so navedene na napisni tablici, nalepljeni med priključnima cevema. Grelnik sme priključiti na vodovodno in električno omrežje le za to usposobljen strokovnjak. Posege v njegovo notranjost zaradi popravila, odstranitve vodnega kamna ter preverjanja ali zamenjave protikorozijske zaščitne anode lahko opravi samo pooblaščena servisna služba.

VGRADITEV

Grelnik vgradite čim bližje odjemnim mestom. Če boste grelnik vgradili v prostor, kjer se nahaja kopalna kad ali prha, je potrebno obvezno upoštevati zahteve standarda IEC 60364-7-701 (VDE 0100, Teil 701). Na steno ga pritrdite s stenskima vijakoma nominalnega premera minimalno 8 mm. Steno s slabo nosilnostjo morate na mestu, kamor ga boste obesili, primerno ojačati. Grelnik smete pritrditi na steno samo pokončno.

TEHNIČNE LASTNOSTI APARATA

Tip OGB 80 E4 OGB 100 E4 OGB 120 E4		OGB 150 E4
Model		OGB 80 SM	OGB 100 SM	OGB 120 SM	OGB 150 SM
Prostornina	[l]	80	100	120	150
Nazivni tlak	[MPa (bar)]	0,6 (6)
Masa / napolnjen z vodo	[kg]	36/116	41/141	46/166	52/202
Protikorozijaška zaščita kotla		emajlirano / Mg anoda
Moč električnega grelca	[W]	2000
Število in moč grelcev	[W]	2 x 1000
Priključna napetost	[V~]	230
Razred zaščite		I
Stopnja zaščite		IP24
Čas segrevanja do 75 °C ^1)	[h]	3^05	3^55	4^35	5^45
Količina mešane vode pri 40 °C [l] 148 194 226 282
Energijska poraba ^2)	[kWh/24h]	0,90 1,11 1,31	1,60

1) Čas segrevanja celotne prostornine grelnika z električnim grelcem pri vstopni temperaturi hladne vode iz vodovoda 15 °C.

2) Energijska poraba pri vzdrževanju stalne temperature vode v grelniku 65 °C in pri temperaturi okolice 20 °C, merjeno po EN 60379.

A B C
OGB 80 E4 830 600	260
OGB 100 E4 975 750	255
OGB 120 E4 1130	900	260
OGB 150 E4 1345	1100	275

Priključne in montažne mere grelnika [mm]

PRIKLJUČITEV NA VODOVODNO OMREŽJE

Dovod in odvod vode sta na ceveh grelnika barvno označena. Dovod hladne vode je označen modro, odvod tople vode pa rdeče.

Grelnik lahko priključite na vodovodno omrežje na dva načina. Zaprti, tlačni sistem priključitve omogoča odjem vode na več odjemnih mestih, odprti, netlačni sistem pa dovoljuje samo eno odjemno mesto. Glede na izbrani sistem priključitve morate vgraditi ustrezne mešalne baterije.

Pri odprtem, netlačnem sistemu je treba pred grelnik vgraditi nepovratni ventil, ki preprečuje iztekanje vode iz kotla, će v omrežju zmanjka vode. Pri tem sistemu priključitve morate uporabiti pretočno mešalno baterijo. V grelniku se zaradi segrevanja prostornina vode povečuje, to pa povzroči kapljanje iz cevi mešalne baterije. Z močnim zategovanjem ročaja na mešalni bateriji kapljanja vode ne morete preprečiti, temveč lahko baterijo le pokvarite.

Pri zaprtem, tlačnem sistemu priključitve morate na odjemnih mestih uporabiti tlačne mešalne baterije. Na dotočno cev je zaradi varnosti delovanja obvezno treba vgraditi varnostni ventil ali varnostno grupo, ki preprečuje zvišanje tlaka v kotlu za več kot 0,1 MPa (1 bar) nad nominalnim. Iztočna odprtina na varnostnem ventilu mora imeti obvezno izhod za atmosferski tlak. Pri segrevanju vode v grelniku se tlak vode v kotlu zvišuje do meje, ki je nastavljena v varnostnem ventilu. Ker je vračanje vode nazaj v vodovodno omrežje preprečeno, lahko pride do kapljanja vode iz odtočne odprtine varnostnega ventila. Kapljajočo vodo lahko speljete v odtok preko lovilnega nastavka, ki ga namestite pod varnostni ventil. Odtočna cev nameščena pod izpustom varnostnega ventila mora biti nameščena v smeri naravnost navzdol in v okolju, kjer ne zmrzuje.

V primeru, da že izvedena inštalacija ne omogoča, da bi kapljajočo vodo iz povratnega varnostnega ventila speljali v odtok, se lahko kapljanju izognete z vgradnjo ekspanzijske posode volumna 3 l na dotočni cevi grelnika.

Za pravilno delovanje varnostnega ventila morate sami periodično izvajati kontrole, da se odstrani vodni kamen in da se preveri, da varnostni ventil ni blokiran. Ob preverjanju morate s premikom ročke ali odvitjem matice ventila (odvisno od tipa ventila) odpreti iztok iz povratnega varnostnega ventila. Pri tem mora priteči skozi iztočno šobo ventila voda, kar je znak, da je ventil brezhiben.

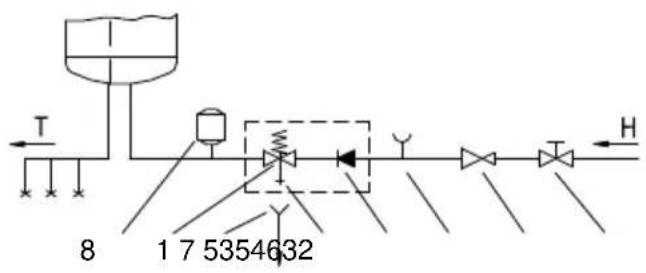

Odprti (netlačni) sistem

Legenda:

1 - Varnostni ventil
2 - Preizkusni ventil
3 - Nepovratni ventil
4 - Redukcijski ventil tlaka
5 - Zaporni ventil
6 - Preizkusni nastavek
7 - Lijak s priključkom na odtok
8 - Ekspanzijska posoda
H - Hladna voda
T - Topla voda

Med grelnik in povratni varnostni ventil ne smete vgraditi zapornega ventila, ker bi s tem delovanje povratnega varnostnega ventila onemogočili.

Grelnik lahko priključite na hišno vodovodno omrežje brez redukcijskega ventila, će je tlak v omrežju nižji od nazivnega tlaka. Če tlak v omrežju presega nazivni tlak, morate obvezno vgraditi redukcijski ventil.

Pred električno priključitvijo morate grelnik obvezno najprej napolniti z vodo. Pri prvi polnitvi odprete ročico za toplo vodo na mešalni bateriji. Grelnik je napolnjen, ko voda priteče skozi izlivno cev mešalne baterije.

PRIKLJUČITEV NA ELEKTRIČNO OMREŽJE

Pred priključitvijo v električno omrežje je potrebno v grelnik vgraditi priključno vrvico minimalnega preseka vsaj 1,5 mm ^2 (H05VV-F 3G 1,5 mm ^2 ). Da to lahko storite, morate z grelnika odviti zaščitni pokrov.

Priključitev grelnika na električno omrežje mora potekati v skladu s standardi za električne napeljave. Med grelnikom vode in trajno inštalacijo mora biti vgrajena priprava za ločitev vseh polov od električnega omrežja v skladu z nacionalnimi inštalacijskimi predpisi.

Legenda:

1 - Priključna sponka
2 - Dvopolna bimetalna varovalka
3 - Grelo (2 x 1000 W)
4 - Elektronski regulator
5 - Tipalo termostata
6 - Tipala termometra
7 - Magnezijeva anoda

L - Fazni vodnik

N - Nevtralni vodnik

1- - Zaščitni vodnik


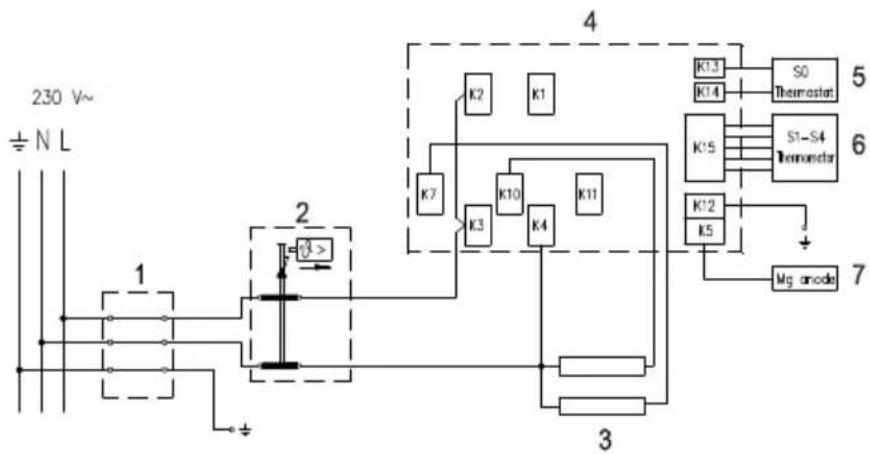

Shema električne vezave

OPOZORILO: Pred vsakim posegom v njegovo notranjost morate grelnik obvezno izključiti iz električnega omrežja!

UPORABA IN VZDRŽEVANJE

Po priključitvi na vodovodno in električno omrežje je grelnik pripravljen za uporabo.

Grelnik je opremljen z elektronskim regulatorjem, ki omogoča nastavitev in prikaz temperature vode, prilagoditev delovanja grelnika glede na vaše navade (program "SMART"), časovno upravljanje delovanja, prikaz količine tople vode v kotlu, način delovanja v primeru večdnevne odsotnosti (program DOPUST), ročni vklop segrevanja in diagnostiko napak.

UPRAVLJANJE

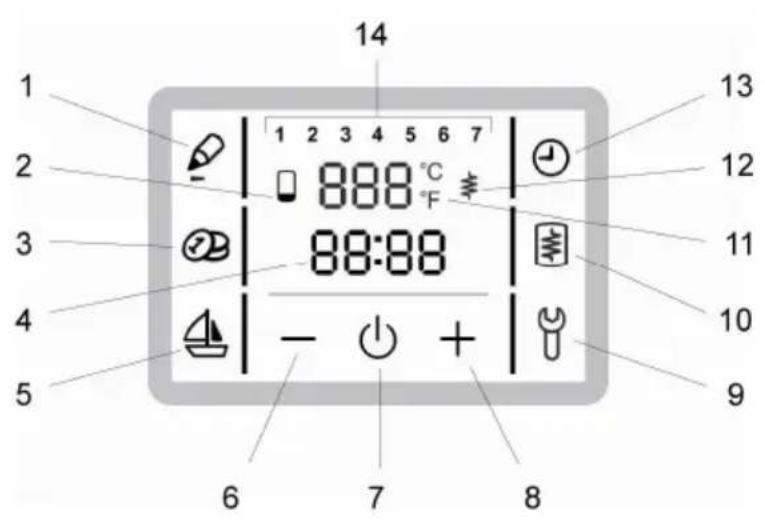

Grelnik vode upravljate preko LCD zaslona občutljivega na dotik.

1 - Snemanje programa "SMART"
2 - Prikaz količine tople vode
3 - Vklop / izklop programa "SMART"
4 - Prikaz in nastavitev časa
5 - Vklop in nastavitev programa DOPUST
6 - Zmanjševanje vrednosti
7 - Vklop / Izklop grelnika
8 - Povečevanje vrednosti
9 - Indikacija in pregled napak delovanja
10 - Ročni vklop segrevanja
11 - Prikaz in nastavitev temperature v °C
12 - Signalizacija delovanja grela
13 - Vklop in nastavitev časovnih načinov delovanja
14 - Prikaz dneva v tednu
(1 .. ponedeljek, ..., 7 .. nedelja)

Vklop / izklop grelnika

• Za vklop grelnika vode za dalj časa pritisnite na polje 7.
• S ponovnim pritiskom za dalj časa na polje 7 grelnik vode izklopite (če boste grelnik izklopili, morate ob nevarnosti zamrznitve vodo iz njega iztočiti).

Nastavitev časa in dneva v tednu

• Pritisnite na polje 4.
• Na polju 14 se prikaže utripajoče nastavljena številka dneva v tednu.
• S pritiskom na polje + ali – nastavite številko dneva v tednu (1 – ponedeljek, ..., 7 – nedelja).
• Ponovno pritisnite na polje 4.
• Prikaže se utripajoče nastavljena ura.
• S pritiskom na polje + ali – nastavite uro (s pritiskom za dalj časa na polje + ali – nastavitev pohitrite).
• Nastavitev je shranjena ko polje 4 preneha utripati.

Nastavitev temperature

• Pritisnite na polje 11.
• Prikaže se utripajoče nastavljena temperatura.
• S pritiskom na polje + ali – spreminjate nastavitev temperature od 10 do 85 °C (prednastavljeno na ekonomično temperaturo 55 °C).
• Nastavitev je shranjena ko polje 11 preneha utripati in se na zaslonu povrne dejanska temperatura.

Prikaz vsebnosti tople vode v grelniku

• Na zaslonu je prikazan simbol: - ni tople vode
• manjša količina tople vode
• večja količina tople vode

Nastavitev načina delovanja dopust

V načinu delovanja dopust nastavite število dni (maksimalno 100), ko naj grelnik vzdržuje minimalno temperaturo vode (pribl. 10 °C).

• Pritisnite na polje 5.
• Polje 5 začne utripati, na polju 11 pa utripa vrednost 0.
• S pritiskom na polje + ali – nastavite število dni dopusta.
• S ponovnim pritiskom na polje 5 potrdite nastavljeno število dni (če ne potrdite število dni dopusta s ponovnim pritiskom na polje 5, se grelnik povrne v normalni način delovanja).
• Če nastavite vrednost na 0, potem po potrditvi nastavitve grelnik preide v normalni način delovanja, osvetlitev polja 5 pa ugasne.
• Če med obratovanjem grelnika v načinu delovanja dopust pritisnete na polje 5, se prikaže število dni, ki je še ostalo do konca obdobja dopusta.
• Po preteku nastavljenega števila dni grelnik preide v predhodno nastavljeni način delovanja, osvetlitev polja 5 pa ugasne.

Nastavitev časovnega načina delovanja

V časovnem načinu delovanja nastavite čas vklopov in izklopov gretja vode. Za vsako kombinacijo časovnega obdobja je možno nastaviti do tri časovne periode v katerih grelnik ne bo segreval vode.

• Za dalj časa pritisnite na polje 13. Polje 13 se osvetli.
• Nato pritisnite na polje 4 (začnejo utripati dnevi v tednu).

• S pritiskom na polje + ali – lahko izberete med tremi kombinacijami časovnih načinov delovanja:

• časovni način delovanja za vsak posamezen dan (na polju 14 utripajo posamezne številke 1 do 7)

• časovni način delovanja za obdobje od ponedeljka do petka in od sobote do nedelje (utripajo številke 1 do 5 in nato številki 6 in 7)

• časovni način delovanja grelnika za ves teden (utripajo številke 1 do 7).

• Za nastavitev časa ponovno pritisnite na polje 4.

• Na polju 11 se prikaže napis 1OF in polje 4 utripa.
• S pritiskom na polje + ali – nastavite uro začetka periode OFF.
• Ponovno pritisnite na polje 4.
• Prikaže se napis 1ON in polje 4 utripa.
• S pritiskom na polje + ali – nastavite uro konca periode OFF.
• S ponovnim pritiskom na polje 4 lahko po zgornjem postopku nastavite tudi drugo in tretjo periodo.

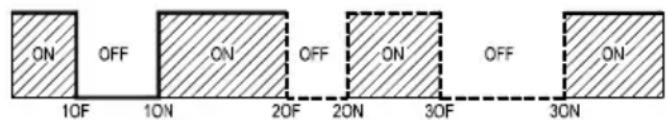

Delovanje časovnika

• S pritiskom na polje 13 vklopite nastavljen časovni način delovanja.
• Grelnik segreva vodo v periodah On (glede na nastavljeno temperaturo), v periodah Off pa vode ne segreva.

Ročni vklop segrevanja

• S pritiskom na polje 10 vklopite segrevanje vode do nastavljene temperature ne glede na aktualni način obratovanja.
• Po končanem segrevanju se grelnik povrne v predhodno nastavljen način delovanja.

Snemanje navad uporabnika "SMART"

V času snemanja si elektronika zapomni vaše navade, katere upošteva pri segrevanju vode po vključitvi načina delovanja "SMART". Snemanje traja 7 dni.

• S pritiskom na polje 1 sprožite snemanje vaših navad. Polje 1 se osvetli.
• Če med obratovanjem grelnika v snemanju navad uporabnika "SMART" pritisnete na polje 1, se prikaže število dni, ki je še ostalo do konca snemanja.
• V času snemanja ni mogoče vklopiti posebne režime obratovanja grelnika (dopust, ročni vklop segrevanja, časovni režim).
• Če je v času snemanja prišlo do izpada električne energije ali izklopa delovanja grelnika posnetek ni veljaven (polje 1 utripa).
• Ko se snemanje konča se ugasne osvetlitev polja 1.
• Izhod iz snemanja navad je mogoč z daljšim pritiskom na polje 1 ali z izklopom in ponovnim vklopom grelnika.
  • •V kolikor se navade porabe tople vode spremenijo, je potrebno sprožiti novo snemanje (pritisk na polje 1: snemanje traja naslednjih 7 dni ). Segrevanje vode skladno s posnetimi navadami sprožite s pritiskom polja 3 (vklop načina delovanja "SMART").

• Primerno predvsem takrat, ko ima uporabnik precej ustaljene navade kar se tiče porabe tople vode (primer: tuširanje vsak dan približno ob istih urah).
• Delovanje v načinu "SMART" zmanjša porabo električne energije.
• V primeru manjših posnetih izpustov je temperatura vode v grelniku v mejah med 40 °C in nastavljeno temperaturo, odvisno od količine porabljene vode med snemanjem navad uporabnika.
• V primeru posnetih večjih izpustov se grelnik pogreje do nastavljene temperature.
• V primeru, da pri snemanju navad uporabnika ni bilo zabeleženih izpustov, je lahko temperatura vode v grelniku nižja od 40 °C.
• Ob izstopu iz načina delovanja "SMART" grelnik greje vodo skladno z ročno nastavljeno temperaturo.

Funkcija antilegionela

- Če grelnik v 30 dneh ne doseže 65 °C, se vključi grelnik in segreje vodo na 65 °C za 15 minut.

Indikacija napak

• V primeru napake na grelniku prične utripati polje 9. Ob pritisku na polje 9 se pojavi koda napake.

Napaka	Opis napake Rešitev
E 01	Napaka senzorja elektronskega regulatorja.	Kličite servis (grelnik ne deluje).
E 04	Zmrzovanje. Napaka se pojavi,če je temperatura v grelniku nižja od 0 °C.	Če napaka sčasoma ne izgine, kličite servis.
E 05	Pregrevanje (temperatura > 100 °C, odpoved elektronskega regulatorja).	Odklopite grelnik iz električnega omrežja, kličite servis.
E 06	Napaka delovanja Mg anode. Kličite servis (grelnik normalno deluje).
E 07	Napaka senzorjev volumna.	Kličite servis (grelnik deluje v normalnem načinu delovanja).
E 10	Izpad napetosti med snemanjem programa "SMART".	Napaka snemanja "SMART". Ponovno vključite snemanje.
E 11	Ni podatkov za delovanje programa "SMART".	Vključite snemanje "SMART".
E 12	Ni podatkov za delovanje v časovnem načinu.	Nastavite časovni način delovanja.
E 13	Ročni vklop segrevanja ni izvedljiv.	Nastavljena temperatura v grelniku je dosežena.
E 42	Napaka funkcije antilegionele.	S pritiskom na polje 9 resetirate napako.
R0 Izbris	programa "SMART".	Če želite, da grelnik deluje v načinu "SMART", vključite snemanje "SMART". Po končanem snemanju je možno vključiti delovanje v "SMART" načinu.

Če grelnika ne mislite uporabljati dalj časa, zavarujete njegovo vsebino pred zamrznitvijo na ta način, da nastavite temperaturo vode na 10 °C. Pri izpadu električne energije ta zaščita ne deluje! Če boste grelnik iz električnega omrežja izklopili, morate ob nevarnosti zamrznitve vodo iz njega iztočiti. Voda iz grelnika se izprazni skozi dotočno cev grelnika. V ta namen je priporočljivo ob vgradnji med varnostni ventil in dotočno cev namestiti poseben fitting (T-člen) ali izpustni ventil. Grelnik lahko izpraznite tudi neposredno skozi varnostni ventil s pomikom ročice oziroma s pomikom vrtljive kapice v položaj kot pri preverjanju delovanja. Pred praznjenjem je grelnik potrebno izključiti iz električnega omrežja in nato

odpreti ročico za toplo vodo na priključeni mešalni bateriji. Po izpraznitvi vode skozi dotočno cev, v grelniku ostane manjša količina vode, ki izteče skozi odprtino grelne prirobnice ob odstranitvi grelne prirobnice.

Zunanjost grelnika čistite z blago raztopino pralnega praška. Ne uporabljajte razredčil in grobih čistilnih sredstev.

Z rednimi servisnimi pregledi boste zagotovili brezhibno delovanje in dolgo življenjsko dobo grelnika. Garancija za prerjavenje kotla velja le, će ste izvajali predpisane redne preglede izrabljenosti zaščitne anode. Obdobje, med posameznimi rednimi pregledi, ne sme biti daljše od 36 mesecev. Pregledi morajo biti izvedeni s strani pooblaščenega serviserja, ki Vam pregled evidentira na garancijskem listu proizvoda. Ob pregledu preveri izrabljenost protikoroziske zaščitne anode in po potrebi očisti vodni kamen, ki se glede na kakovost, količino in temperaturo porabljene vode nabere v notranjosti grelnika. Servisna služba vam bo po pregledu grelnika glede na ugotovljeno stanje priporočila tudi datum naslednje kontrole.

Prosimo Vas, da morebitnih okvar na grelniku ne popravljate sami, ampak o njih obvestite najbližjo pooblaščeno servisno službo.

Električna spojna shema
