NAVODILA ZA UPORABO TC 215T HUSQVARNA

Uvod......137	Odpravljanje težav......169
Varnost......141	Transport skladiščenje in odstranitev......172
Montaža......147	Tehnični podatki......175
Delovanje......151	Servisiranje......177
Vzdrževanje......156	Izjava o skladnosti......178

Uvod

Pregled pred dobavo in kataloške številke

Opomba: Ta izdelek je bil pregledan pred dobavo. Prodajalec vam mora predati podpisan izvod dokumenta o pregledu pred dobavo.

Kontaktni podatki servisnega zastopnika družbe Husqvarna:
Ta navodila za uporabo veljajo za izdelek s kataloško številko/serijsko številko:
/
Motor:
Menjalnik:

Opis izdelka

To je vrtni traktor, ki ima kosišče nameščeno med sprednjo in zadnjo premo. Ima štiritaktni motor, ki uporablja bencin.

Namen uporabe

Ta izdelek se uporablja samo za košnjo trave v zasebnih vrtovih in na zasebnih vrtnih pobočjih z nagibom, ki ne presega 10°. Ni ga dovoljeno uporabljati v javnih parkih, na športnih površinah, v kmetijstvu ali gozdarstvu. Če želite izdelek uporabljati za druga opravila, namestite izbirno dodatno opremo. Izdelek uporabljajte samo z dodatki, ki jih je odobril proizvajalec. Za dodatne informacije se obrnite na servisnega zastopnika družbe Husqvarna.

Če izdelek uporabljate drugače, to pomeni napačno uporabo. To bo izničilo vašo garancijo in zavrnilo odgovornost za škodo uporabniku tretjih oseb s strani proizvajalca.

Pri uporabi kosilnic ravnajte v skladu z lokalnimi direktivami.

Zavarujte svoj izdelek

Sklenite zavarovalno polico za svoj nov izdelek. V primeru negotovosti se obrnite na svojo zavarovalnico. Priporočamo celostno zavarovanje, vključno z zavarovanjem za tretje osebe, požar, poškodbe, krajo in vandalizem.

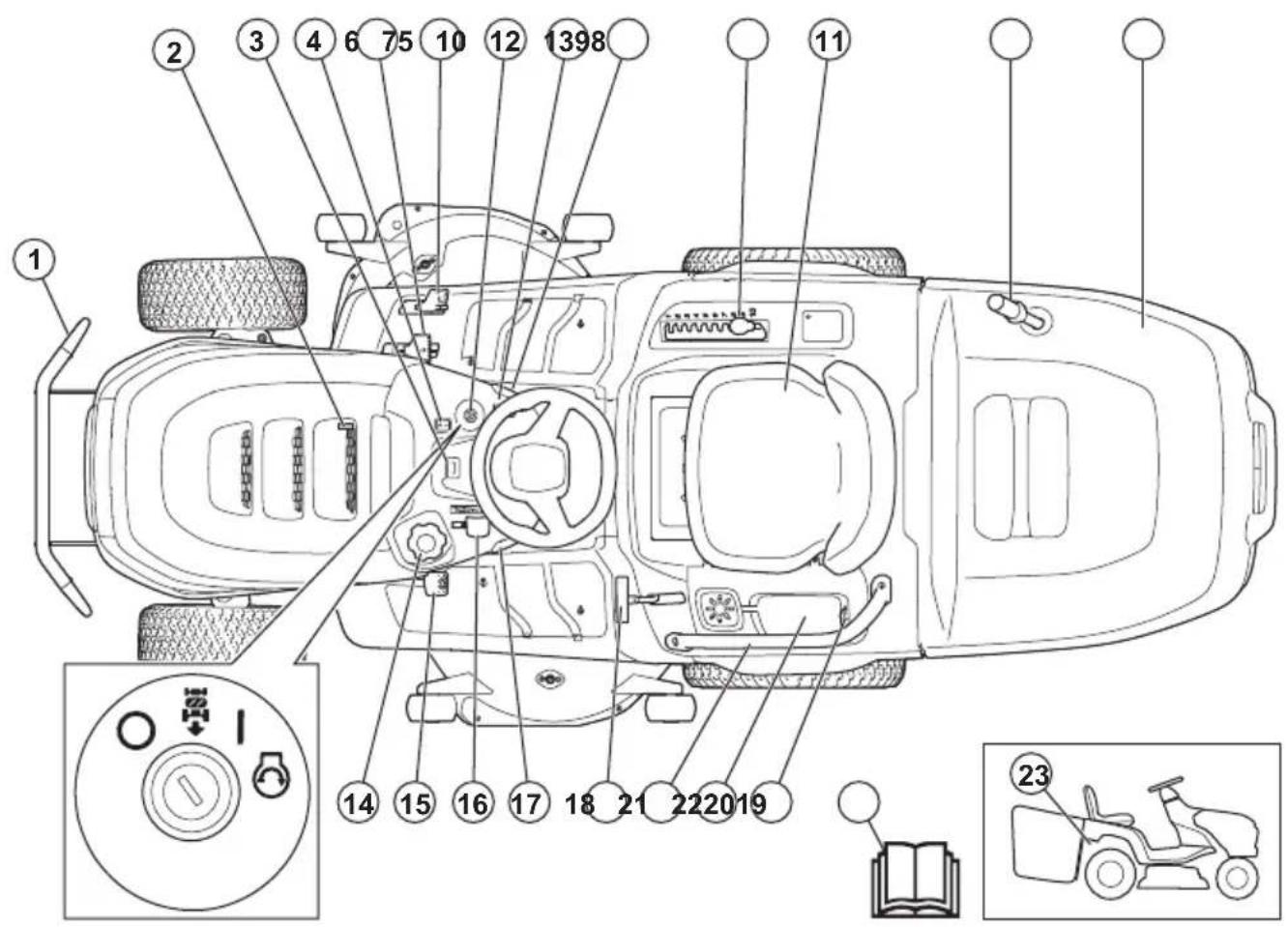

1. Sprednji odbijač (dodatna oprema za TC 215T)
2. Vijak za izpust olja
3. Števec ur
4. Stikalo za luči
5. Stopalka za vožnjo naprej
6. Stopalka za vzvratno vožnjo
7. Kontaktna ključavnica
8. Gumb kardanskega pogona
9. Zaklep parkirne zavore

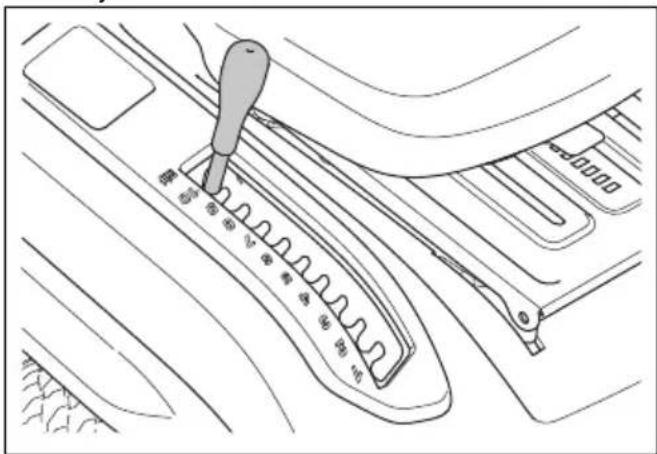

10. Ročica za nastavitev višine košnje
11. Tipska ploščica s kodami za skeniranje (pod sedežem)
12. Ročaj zbiralnika za travo
13. Zbiralnik za travo
14. Pokrovček posode za gorivo
15. Stopalka parkirne zavore
16. Ročica za plin
17. Tempomat (samo TC 220T)
18. Zaklepna ročica za zbiralnik za travo
19. Ročaj (dodatna oprema TC 215T)
20. Prostor za shranjevanje in pokrov akumulatorja

21. Električna vtičnica, 12 V

22. Navodila za uporabo

23. Ročica za vklop ali izklop pogonskega sistema

Husqvarna Connect

Navodila za uporabo in podatki o izdelku so na voljo v aplikaciji Husqvarna Connect. Husqvarna Connectje brezplačna aplikacija za vašo mobilno napravo. Glejte Začetek uporabe: Husqvarna Connect na strani 151.

Nadzor prisotnosti uporabnika (OPC)

OPC se vklopi, ko uporabnik vstane iz sedeža. Motor se zaustavi, ko parkirna zavora ni aktivirana. Rezila se zaustavijo, će so rezila vklopljena. Glejte, Delovni pogoji na strani 144.

Nadzor prisotnosti zbiralnika za travo

Izdelek ima nadzor prisotnosti zbiralnika za travo, ki se aktivira, ko je nameščen zbiralnik za travo ali druga dodatna oprema. Če odstranite zbiralnik za travo ali drugo dodatno opremo, se rezila ustavijo.. Glejte, Delovni pogoji na strani 144.

Luči

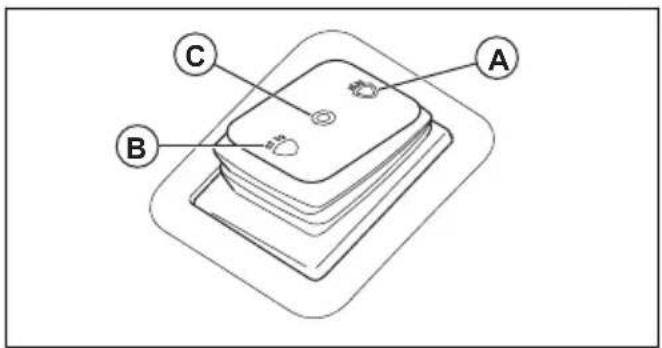

Žaromet ima delovno luč in dolgo luč. Stikalo za luč preklopite v položaj (A) za dolgo luč ali položaj (B) za delovno luč. Stikalo za luč potisnite v položaj (C), da ugasnete žaromet.

A B C

Simboli na izdelku

OPOZORILO: Ta izdelek je lahko nevaren in lahko povzroči hude poškodbe oziroma smrt uporabnika ali drugih. Bodite previdni in uporabljajte izdelek pravilno.

Pred uporabo tega izdelka morate pozorno prebrati navodila za uporabo ter jih razumeti.

Hitro

Počasi

Aktivirajte pogonski sistem.

Deaktivirajte pogonski sistem.

Izklop motorja

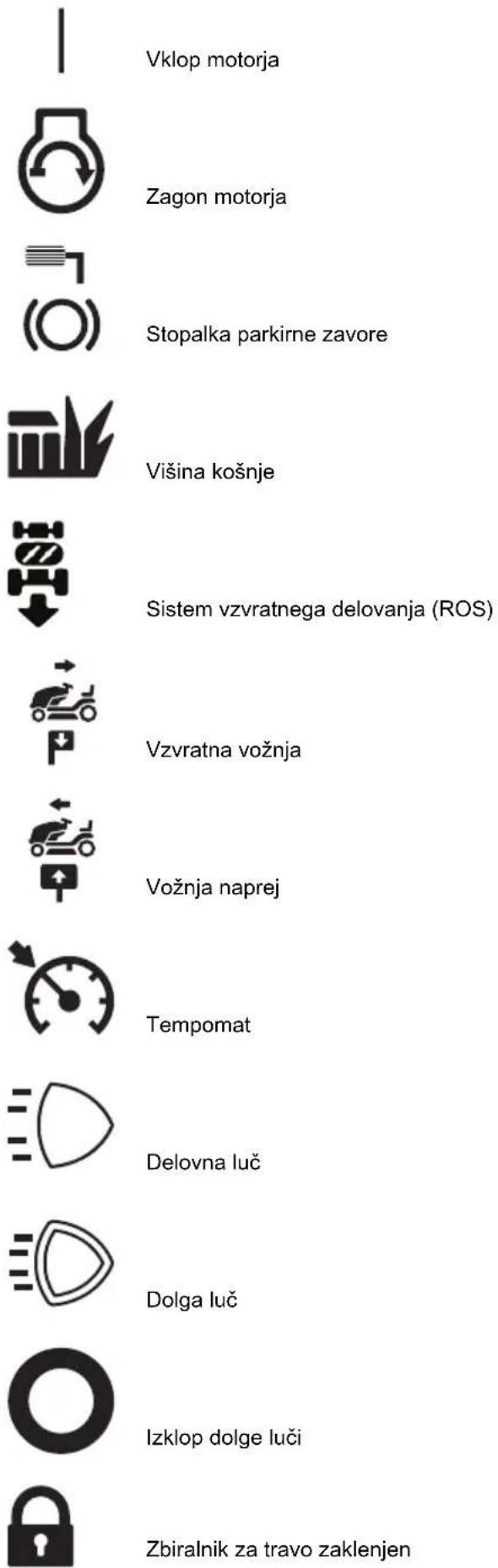

Vklop motorja Zagon motorja Stopalka parkirne zavore Višina košnje Sistem vzvratnega delovanja (ROS) Vzvratna vožnja Vožnja naprej Tempomat Delovna luč Dolga luč Izklop dolge luči Zbiralnik za travo zaklenjen

Zbiralnik za travo odklenjen

Gorivo

Najv. 10 % etanola

Motorno olje

Uporabljajte zaščito za sluh.

Rezila so deaktivirana.

Rezila so aktivirana.

Izognite se stiku z rotirajočimi deli.

Izognite se stiku z vrtljivimi rezili.

Pazite na leteče in odbite predmete.

Ne kosite trave na terenu z naklonom. Izdelka ne uporabljajte na pobočjih z naklonom, večjim od 10°.

Nevarnost prevrnitve

Pred in med vzvratno vožnjo z izdelkom glejte nazaj.

Na izdelku ali opremi ni dovoljeno prevažati potnikov.

Osebe naj se zadržujejo na varni razdalji.

Ne stopite na površino

Pred vzdrževalnimi deli na izdelku odklopite pokrovček svečke.

Največja dovoljena navpična obremenitev na vlečni kljuki je določena v razdelku Tehnični podatki na strani 175 in na oznaki.

Največja dovoljena vodoravna obremenitev na vlečni kljuki je določena v razdelku Tehnični podatki na strani 175 in na oznaki.

Emisija hrupa v okolje je skladna z direktivami in uredbami EU, ZK ter zakonodajo Novega južnega Walesa, in sicer z direktivo "Zaščita okolja pri delu (nadzor hrupa) iz 2017". Zajamčena raven zvočne moči izdelka, kot je določeno v Tehnični podatki na strani 175 in na nalepki.

Bralna koda

Izdelek je skladen z veljavnimi direktivami ES.

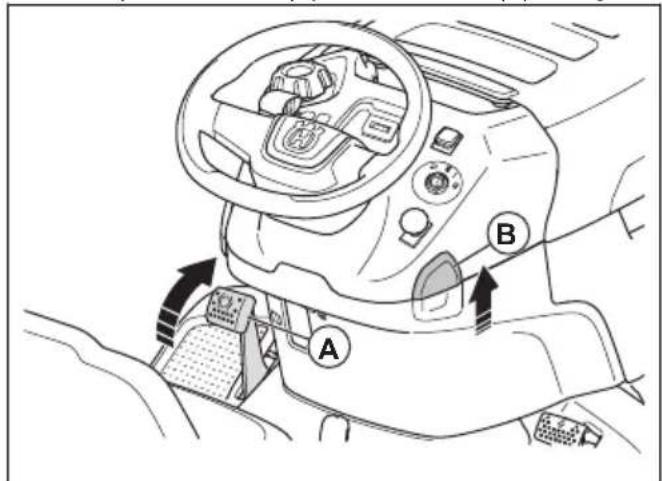

Aktivirajte in sprostite parkirno zavoro.

Opomba: Ostali simboli in oznake na izdelku se nanašajo na zakonske zahteve, ki veljajo za nekatere trge.

Nalepka na izdelku

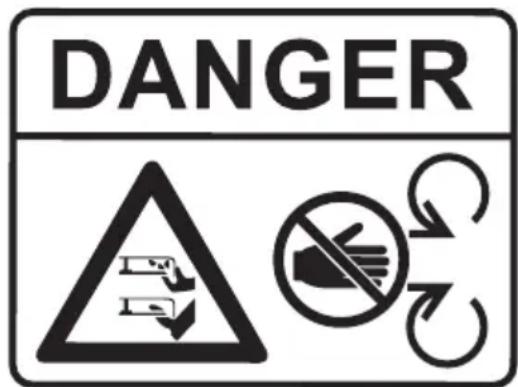

DANGER

NEVARNOST – Ne približujte rok in nog.

Števec ur

Števec ur prikazuje, koliko ur je motor deloval. Glejte, Pregled izdelka na strani 138 za informacije o položaju števca ur.

Škoda izdelka

Za škodo na izdelku ne odgovarjamo, če:

• Izdelek ni pravilno popravljen.
• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
• Na izdelku je nameščena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblaščenem servisnem centru ali pri pooblaščenem organu.

OPOZORILO: Zaradi predelave motorja se razveljavi EU-homologacija tega izdelka.

Podpora

Za pomoč in podporo za izdelek si oglejte razdelek s podporo na spletnem mestu www.husqvarna.com, kjer so na voljo navodila in vodniki za odpravljanje teža, ali pa uporabite Husqvarna Samopostrežni portal in Pomočnika za izdelke (če je na voljo na vašem trgu). Za dodatno podporo o izdelku se obrnite na servisnega zastopnika Husqvarna.

Varnost

Varnostne definicije

Opozorila, svarila in opombe opozarjajo na posebej pomembne dele priročnika.

OPOZORILO: Se uporabi, če obstaja nevarnost telesne poškodbe ali smrti uporabnika ali opazovalcev ob neupoštevanju navodil v tem priročniku.

POZOR: Se uporabi, če obstaja nevarnost poškodbe izdelka, drugih materialov ali okolice ob neupoštevanju navodil v tem priročniku.

Opomba: Se uporabi za podajanje podrobnejših informacij, potrebnih v dani situaciji.

Splošna varnostna navodila

OPOZORILO: Izdelek lahko odreže roke in noge ter izvrže predmete. Če ne upoštevate varnostnih navodil, lahko pride do hudih telesnih poškodb ali smrti.

OPOZORILO: Izdelka ne uporabljajte s poškodovano rezalno opremo. Poškodovana rezalna oprema lahko izvrže predmete in povzroči hude telesne poškodbe ali smrt. Nemudoma zamenjajte poškodovana rezila.

OPOZORILO: Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih interferira z aktivnimi ali pasivnimi medicinskimi vsadki. Emisije hrupa za oznako okolja v skladu z EU (vključno z zakonodajo avstralske zvezne države New South Wales) ter direktivami in uredbami Združenega kraljestva.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Vedno bodite previdni in ravnajte razumno. Izogibajte se situacijam, ki se vam zdijo prezahtevne. Če po branju teh navodil še vedno niste prepričani o delovnih postopkih, se pred nadaljevanjem posvetujte s strokovnjakom.

• Pred zagonom izdelka je treba prebrati in razumeti navodila za uporabo ter navodila na izdelku.

• Naučite se varno uporabljati stroj in njegove krmilne elemente ter se seznanite z načinom hitre zaustavitve izdelka.

• Seznanite se z varnostnimi oznakami.
• Izdelek mora biti čist, da je mogoče jasno prebrati oznake in nalepke.
• Pred uporabo in skladiščenjem izdelka počistite razlito gorivo ali olje z izdelka.
• Ne pozabite, da je uporabnik odgovoren za nesreče, ki jih povzroči drugim ljudem ali njihovi lastnini.
• Ne segajte z rokami ali nogami v bližino vrtečih se delov.
• Z rokami ali nogami ne segajte pod izdelek.
• Nikoli se ne zadržujte v bližini izmetne odprtine.
• Med uporabo izdelka na peščenih površinah vedno ustavite rezila.
• Ne uporabljajte kosišča, će zbiralnik za travo, izmetna cev ali druge varnostne naprave niso nameščeni ali ne delujejo pravilno.
• Kadar ne kosite, vedno izklopite rezila.
• Prepričajte se, da trava ali drugi ostanki ne morejo priti v stik z vročimi deli izpuha ali motorja.
• S kosiščem ne kosite po listju ali drugem neželenem materialu, ki se lahko spremeni v obloge.

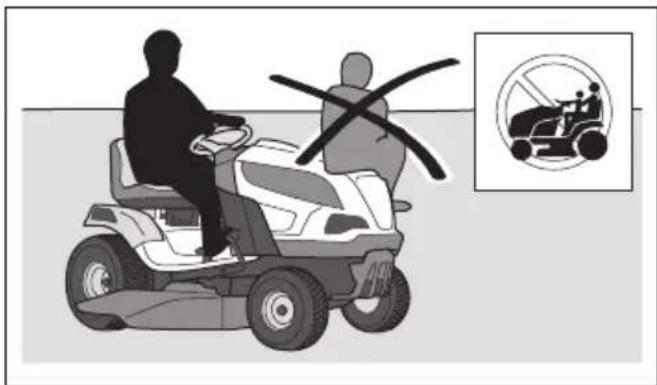

• Ne prevažajte potnikov. Izdelek sme uporabljati le ena oseba.

• Izdelka ne pustite brez nadzora, će je vklopljen motor. Preden izdelek pustite brez nadzora, vedno ustavite rezila, aktivirajte parkirno zavoro, zaustavite motor in odstranite kontaktni ključ.
• Izdelek uporabljajte le pri dnevni svetlobi ali pri dobri osvetlitvi. Izdelek mora biti vedno na varni razdalji od lukenj ali drugih nepravilnosti v tleh. Pozorni bodite na druga morebitna tveganja.
• Izdelka nikoli ne uporabljajte v slabem vremenu, na primer v megli, v dežju, na vlažnih ali mokrih mestih, pri močnem vetru, mrazu, ob nevarnosti udara strele itd.
• Poiščite in označite mesta večjih kamnov in drugih nepremičnih predmetov, da preprečite trke.
• Z območja odstranite predmete, kot so kamni, igrače, žice itd., ki bi se lahko zataknili za rezila in bi jih izvrglo.

• Otrokom ali drugim osebam, ki niso pooblaščene za upravljanje izdelka, ne dovolite, da bi uporabljali izdelek ali ga servisirali. Starost uporabnika je morda določena z lokalnimi zakoni.
• Pred zagonom motorja, vklopom pogona ali začetkom premikanja izdelka se prepričajte, da v bližini izdelka ni nikogar drugega.
• Med košnjo v bližini ceste ali prečkanjem ceste bodite pozorni na promet.
• Izdelka ne uporabljajte, če ste utrujeni, pod vplivom alkohola ali drog ali zdravil oziroma v drugih okoliščinah, ki lahko negativno vplivajo na vaš vid, pozornost, koordinacijo ali presojo.
• Pri nakladanju izdelka na prikolico ali tovornjak in pri razkladanju izdelka s prikolice ali tovornjaka bodite previdni.
• Izdelek vedno parkirajte na ravni površini, pri čemer zaustavite motor.
• Pred čiščenjem ali vzdrževalnimi deli na izdelku zaustavite motor in se prepričajte, da so se vsi deli zaustavili.
• Pred odstranitvijo zbiralnika za travo ali odstranitvijo blokade v izmetni cevi zaustavite motor in se prepričajte, da so se vsi deli zaustavili.
• Pred skladiščenjem se motor mora ohladiti.

Varnostna navodila v zvezi z otroki

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

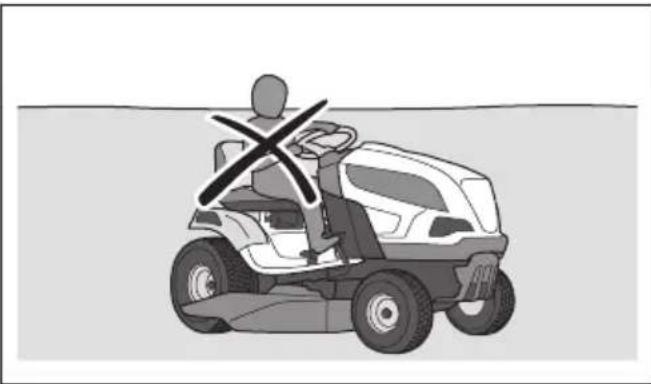

• Če niste dovolj pozorni na otroke v bližini izdelka, lahko pride do resnih nesreč. Izdelek in košnja lahko pritegneta otroke. Otroci najverjetneje ne bodo ostali na mestu, kjer ste jih nazadnje videli.
• Otroci se ne smejo zadrževati v območju košnje. Prepričajte se, da je ob otrocih odgovorna odrasla oseba.
• Opazujte otroke in zaustavite izdelek, će otroci vstopijo na delovno območje. Zelo previdni bodite blizu vogalov, grmov, dreves ali drugih predmetov, ki vam ovirajo jasen pogled.
• Pred vzvratno vožnjo in med njo se ozrite nazaj in navzdol ter se tako prepričajte, da v bližini izdelka ni majhnih otrok.
• Na izdelku ne prevažajte otrok. Otroci lahko padejo z izdelka in se resno poškodujejo ali preprečijo varno manevriranje izdelka.

- Ne dovolite, da izdelek uporabljajo otroci.

Varnostna navodila za uporabo

OPOZORILO: Med ali neposredno po delovanju se ne dotikajte motorja ali izpušnega sistema. Med uporabo postaneta motor in izpušni sistem zelo vroča. Nevarnost opeklin, požara ali škode na lastnini ali bližnjih območjih. Med uporabo izdelka se izogibajte grmov in drugih predmetov.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Pred in po vzvratni vožnji vedno glejte navzdol in nazaj. Bodite pozorni na velike in majhne ovire.
• Pred zavijanjem v vogalih zmanjšajte hitrost.
• Pri vožnji po območjih, ki jih ne nameravate kositi, ustavite rezila.

POZOR: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Pred uporabo izdelka z dovodne odprtine hladnega zraka motorja odstranite travo in umazanijo. Če je odprtina za dovod hladnega zraka blokirana, obstaja nevarnost okvare motorja.
• Previdno se izogibajte kamnom in drugim večjim predmetom, in poskrbite, da se jih z rezili ne dotaknete.
• Z izdelkom se ne premikajte prek teh predmetov. Če med upravljanjem izdelka prevozite ali udarite ob predmet, se ustavite se ter preglejte izdelek in kosišče. Če je potrebno, izdelek popravite, preden ga ponovno zaženete.
• Tempomat uporabljajte samo za vožnjo naprej na gladkih in ravnih površinah (samo model TC 220T).

Osebna zaščitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Med uporabo izdelka obvezno uporabljajte ustrezno osebno zaščitno opremo. Osebna zaščitna oprema ne more popolnoma preprečiti poškodb, vendar v primeru nesreče omili posledice. Prodajalec naj vam pomaga izbrati ustrezno opremo.
• Uporabljajte odobreno zaščito za sluh. Dolgotrajna izpostavljenost hrupu lahko povzroči trajne okvare sluha.
• Uporabite trpežno obutev, ki ne drsi. Priporočamo obutev z ojačano konico. Ne bodite bosi ali nosite odprtih čevljev.

• Po potrebi uporabite zaščitne rokavice, npr. kadar pritrjujete, pregledujete ali čistite rezalno opremo.
• Ne nosite ohlapnih oblačil, nakita ali drugih predmetov, ki se lahko ujamejo med premikajoče se dele.
• V bližini imejte opremo za prvo pomoč in gasilni aparat.

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporabljajte izdelka z varnostnimi napravami, ki so poškodovane ali ne delujejo pravilno. Redno preverjajte varnostne naprave. V primeru poškodb varnostnih naprav se obrnite na servisnega zastopnika družbe Husqvarna.
• Ne spreminjajte varnostnih naprav. Izdelka ne uporabljajte, će zaščitne plošče, zaščitni pokrovi, varnostna stikala ali druge zaščitne naprave niso nameščene oz. so poškodovane.

Preverjanje sistema vzvratnega delovanja (ROS)

Če sistema vzvratnega delovanja (ROS) ne deluje pravilno, se obrnite na servisnega zastopnika družbe Husqvarna.

1. Zaženite izdelek. Glejte Zagon izdelka na strani 152.
2. Vklopite kosišče. Glejte Aktiviranje in izklop kosišča na strani 153

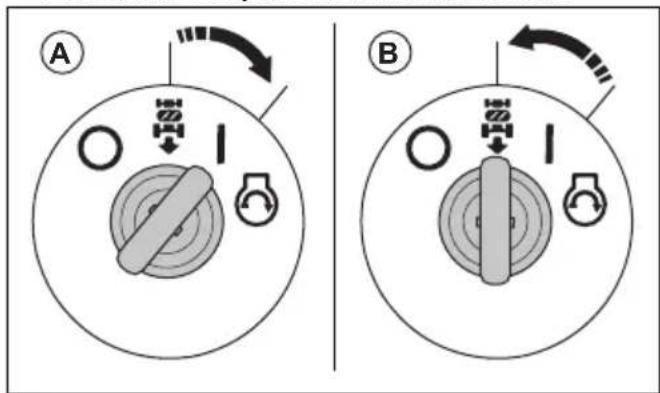

3. Ko je kontaktni ključ v položaju za vklop (A), pritisnite stopalko za vzvratno vožnjo. Ko pritisnete stopalko za vzvratno vožnjo, se mora motor zaustaviti.

A B

1. Zaženite izdelek in znova vklopite kosišče.
2. Kontaktno ključavnico obrnite v položaj za vklop sistema ROS (B).
3. Ko je kontaktni ključ v položaju za vklop sistema ROS, pritisnite stopalko za vzvratno vožnjo. Ko pritisnete stopalko za vzvratno vožnjo, se motor ne sme zaustaviti.

Delovni pogoji

Pred zagonom motorja morajo biti izpolnjeni ti pogoji:

• Parkirna zavora je aktivirana.
- Pogon rezil je izklopljen.
- Pedal za vožnjo naprej in stopalka za vzvratno vožnjo sta v nevtralnem položaju.

Motor mora biti v teh pogojih izklopljen:

• Parkirna zavora ni aktivirana in upravljavec vstane s sedeža.
• Kosišče je vklopljeno in uporabnik vstane s sedeža.
• Kosišče je vklopljeno in pritisnjena je stopalka za vzvratno vožnjo, vendar sistem ROS ni vklopljen.

Pogon rezil se mora ustaviti v teh primerih:

- Upravljavec vstane iz sedeža.

• Gumb za kardanski pogon je pritisnjen.

Poskusite zagnati motor, ko eden od pogojev ni izpolnjen. Spremenite pogoje in poskusite znova. Ta pregled izvedite vsak dan.

Preverjanje delovanja stopalk za vožnjo naprej in vzvratno vožnjo

1. Zaženite izdelek. Glejte, Zagon izdelka na strani 152.
2. Stopalki za vožnjo naprej in vzvratno vožnjo ne smeta biti blokirani in se morata prosto premikati.
3. Počasi pritisnite stopalko za vožnjo naprej, da se premaknete naprej.
4. Sprostite sprednji pedal, da zavrete. Prepričajte se, da se motor vklopi, ko sprostite stopalko za vožnjo naprej.

Opomba: Izdelek ima samodejno zavoro, ki se vklopi, ko sprostite stopalke.

1. Ta postopek ponovite za stopalko za vzvratno vožnjo.
2. Prepričajte se, da se izdelek ne premika, ko sta stopalki v nevtralnem položaju.

Parkirna zavora

OPOZORILO: Če parkirna zavora ne deluje, se izdelek lahko začne premikati in povzroči poškodbe ali škodo. Parkirno zavoro morate redno pregledovati in nastavljati.

Glejte Pregled parkirne zavore na strani 159.

Dušilnik

Dušilnik zmanjšuje raven hrupa na najnižjo možno raven in odvaja izpušne pline stran od uporabnika.

Izdelka ne uporabljajte, če dušilnik ni nameščen ali je poškodovan. Poškodovan dušilnik zviša nivo hrupa in poveča nevarnost požara.

OPOZORILO: Dušilnik se med in po uporabi ter med delovanjem motorja v prostem teku zelo segreje. V bližini vnetljivih

materialov in/ali hlapov bodite previdni, da preprečite požar.

Preverjanje dušilnika

- Dušilnik redno preverjajte in se tako prepričajte, da je pravilno nameščen in ni poškodovan.

Zaščitni pokrovi

Manjkajoči ali poškodovani zaščitni pokrovi povečajo nevarnost poškodb pri premikajočih se delih in vročih površinah. Pred zagonom izdelka preverite nivo olja. Prepričajte se, da so zaščitni pokrovi pravilno nameščeni in na njih ni razpok ali drugih poškodb. Zamenjajte poškodovane pokrove.

Košnja na pobočjih

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Pri košnji trave na pobočjih se poveča nevarnost izgube nadzora nad izdelkom in prevračanja. To lahko povzroči poškodbe ali smrt. Na vseh pobočjih je treba travo kositi previdno. Če po pobočju ne morete voziti vzvratno ali se ob tem ne počutite varno, je ne kosite.
• Odstranite kamenje, veje in druge ovire.

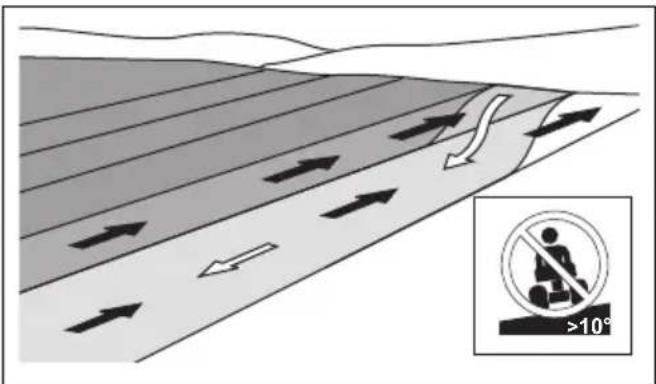

• Smer košnje mora biti od vrha proti dnu pobočja in obratno, ne pa z ene strani na drugo.
• Izdelka ne uporabljajte na pobočjih z naklonom, večjim od 10°.

• Izdelka ne zaganjajte ali zaustavljajte na pobočju.
• Po pobočjih vozite brez ustavljanja in počasi.
• Izogibajte se nenadnim spremembam hitrosti ali smeri.
• Ne zavijajte večkrat, kot je potrebno. Pri spuščanju po pobočju zavijajte počasi in postopoma. Vozite z majhno hitrostjo. Previdno obračajte volan.
• Bodite pozorni in ne vozite prek brazd, lukenj in grbin. Na neravnih tleh obstaja večja nevarnost prevračanja izdelka. Visoka trava lahko prekriva ovire.
• Ne kosite v bližini robov, jarkov ali nabrežij. Izdelek se lahko nenadoma prevrne, če s kolesi zapeljete na

rob strmega pobočja ali jarka oz. će rob popusti. Če izdelek pade v vodo, obstaja nevarnost utopitve.

• Ne kosite mokre trave. Mokra trava je spolzka in lahko se zgodi, da pnevmatike izgubijo oprijem, zaradi česar izdelek zdrsne.
• Ne stopite na tla, da bi povečali stabilnost izdelka.
• Vozite zelo previdno, če ste priklopili dodatno opremo ali drug predmet, zaradi katerega je izdelek manj stabilen.
• Upoštevajte proizvajalčeva priporočila glede uteži ali protiuteži za kolesa.

Varnost vleke

• Uporabljajte samo vlečno opremo, ki jo je odobril proizvajalec Husqvarna.
• Za pritrditev opreme uporabite vlečno kljuko.

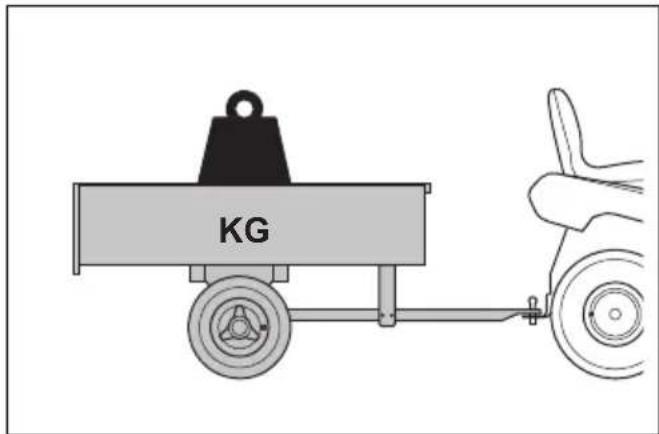

• Ne vlecite opreme, težje od največje dovoljene mase. Glejte, Tehnični podatki na strani 175.

KG

• Med vlečenjem opreme zagotovite, da v bližini izdelka ni drugih oseb.
• Pri vleki opreme na pobočjih ali razgibanem terenu bodite previdni.
• Med vlečenjem opreme izdelek vozite z nizko hitrostjo.

Varna uporaba goriva

OPOZORILO: Z gorivom ravnajte previdno. Je zelo lahko vnetljivo in lahko povzroči poškodbe in gmotno škodo.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Posode za gorivo ne polnite v zaprtih prostorih.
• Bencin in hlapi so strupeni ter zelo lahko vnetljivi. Bodite previdni pri ravnanju z bencinom, da preprečite poškodbe ali požar.
• Ne odstranite pokrova posode za gorivo in je ne polnite pri delujočem motorju.
• Pred polnjenjem goriva se motor mora ohladiti.
  • Med polnjenjem goriva ne kadite.
• Goriva ne polnite v bližini isker ali odprtega ognja.
• Če sistem goriva pušča, ne zaženite motorja, dokler mesta puščanja niso zatesnjena.
• Goriva ne napolnite nad priporočen nivo. Zaradi toplote motorja in sonca se gorivo razteza in se prelije, će je posoda prenapolnjena.
• Ne prenapolnite ga. Če gorivo polijete po izdelku, ga počistite in počakajte, da se osuši, preden motor vklopite. Če se polijete po obleki, se preoblecite.
• Gorivo shranjujte le v odobrenih posodah.
• Izdelek in gorivo shranite tako, da se izognete škodi, ki bi jo lahko povzročilo uhajanje goriva ali hlapov.
• Gorivo naj izteče v ustrezno posodo – to storite na odprtem in na varni razdalji od odprtega ognja.

Varnost pri transportu

• Za transport izdelka uporabite odobreno transportno vozilo.
• Izdelek je težek in lahko povzroči zmečkanine. Bodite previdni, ko ga natovarjate ali raztovarjate z vozila ali prikolice.
• Transportiranje tega izdelka je lahko omejeno z nacionalnimi ali lokalnimi predpisi.
• Voznik transportnega vozila je odgovoren za varno pričvrstitev izdelka med transportom. Glejte Varna pritrditev izdelka med prevozom na strani 173.

Varna uporaba akumulatorja

akumulator lahko eksplodira in povzroči poškodbe. Če je akumulator deformiran ali poškodovan, se obrnite na servisnega zastopnika družbe Husqvarna.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• V bližini akumulatorjev nosite zaščitna očala.
- V bližini akumulatorja ne nosite zapestne ure, nakita ali drugih kovinskih predmetov.
- Akumulator hranite zunaj dosega otrok.

• Akumulator polnite v prostoru z dobrim prezračevanjem.
• Med polnjenjem akumulatorja vnetljive materiale hranite na razdalji najmanj 1 m.
• Zamenjane akumulatorje zavrzite. Glejte Odlaganje na strani 174.
• Iz akumulatorja lahko uhajajo eksplozivni plini. V bližini akumulatorja ne kadite. Akumulator ne sme priti v stik z odprtim plamenom in iskrami.

Varnostna navodila za vzdrževanje

OPOZORILO: Izdelek je težak in lahko povzroči telesne poškodbe ali materialno škodo na lastnini ali na sosednjih območjih. Ne izvajajte vzdrževalnih del na motorju ali kosišču, će niso izpolnjeni naslednji pogoji:

• Motor je izklopljen.
• Izdelek je parkiran na ravni površini.
• Parkirna zavora je aktivirana.
• Kontaktni ključ je odstranjen.
• Kosišče je izklopljeno.
• Vžigalni kabli so odstranjeni z vžigalnih svečk.

OPOZORILO: Izpušni plini vsebujejo ogljikov monoksid iz motorja, ki je brezbarven, strupen in zelo nevaren plin. Izdelka ne zaženite v zaprtem prostoru ali prostoru z nezadostnim prezračevanjem.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Za najboljšo učinkovitost in varnost, redno izvajajte vzdrževalna dela na izdelku, kot je navedeno v urniku vzdrževanja. Glejte, Urnik vzdrževanja na strani 156.
• Električni udar lahko povzroči poškodbe. Ne dotikajte se kablov, ko je motor vklopljen. Delovanja vžigalnega sistema ne preverjajte s prsti.
• Motorja ne zaženite, će so zaščitni pokrovi odstranjeni. Obstaja velika nevarnost poškodb zaradi premikajočih ali vročih delov.
• Pred izvajanjem vzdrževalnih del v motornem prostoru se mora izdelek ohladiti.
• Rezila so ostra in lahko povzročijo ureznine. Na rezila namestite zaščito ali nosite zaščitne rokavice, ko na njih izvajate dela.
• Za dostop do kosišča izdelka ne parkirajte v bližini jarka ali na klančini.

POZOR: Pred uporabo izdelka preberite navodila v povezavi z opozorili nadaljevanju.

• Če sta svečka ali vžigalni kabel odstranjena, ne obračajte motorja.

• Prepričajte se, da so vse matice in vijaki pravilno zategnjeni ter da je oprema v dobrem stanju.

• Ne spreminjajte nastavitev krmilnikov. Če je število vrtljajev motorja previsoko, se lahko deli izdelka poškodujejo. Glejte, Tehnični podatki na strani 175 za najvišje število vrtljajev motorja.

• Izdelek je homologiran samo za uporabo z opremo, ki jo dobavi ali priporoča proizvajalec.

Montaža

Uvod

OPOZORILO: Preden začnete sestavljati izdelek, morate prebrati in razumeti poglavje o varnosti.

Pregled sklopa

1. Preverite nadzor prisotnosti uporabnika. Glejte, Delovni pogoji na strani 144.

OPOZORILO: Izdelka ne uporabljajte, će je nadzor prisotnosti uporabnika okvarjen.

Namestitev vodilnih kolesc

Glejte, Pregled sklopa na strani 147 za ustrezne pritrdilne elemente za to opravilo.

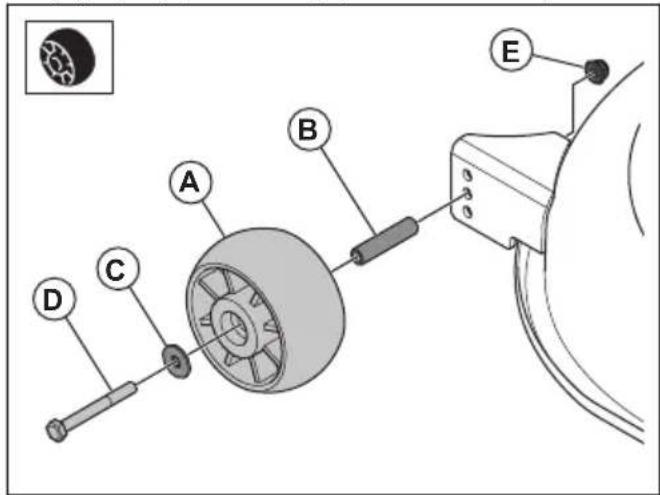

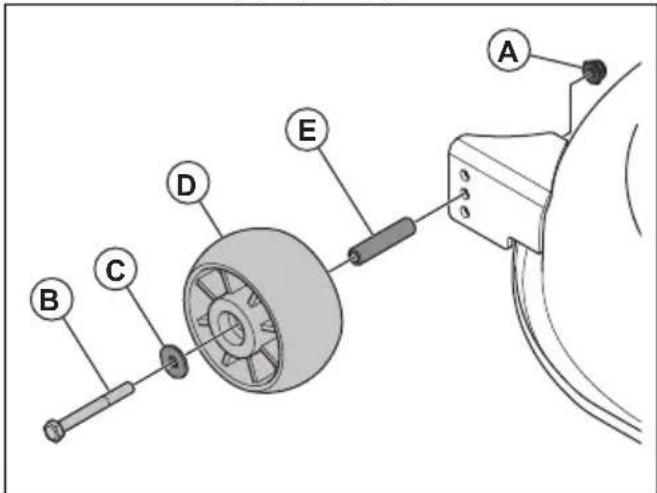

- Namestite vodilna kolesca (A), pušo (B), podložko (C), vijak (D) in matico (E) v eno od treh odprtin.

Za namestitev sprednjega odbijača TC 220T

Opomba: Sprednji odbijač je dodatna oprema za TC 215T.

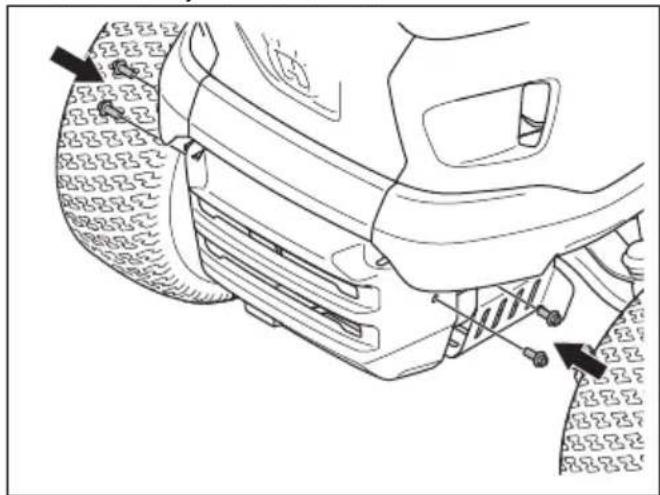

1. Odstranite 4 vijake na levi in desni strani pokrova dušilnika. Vijakov ne zavrzite.

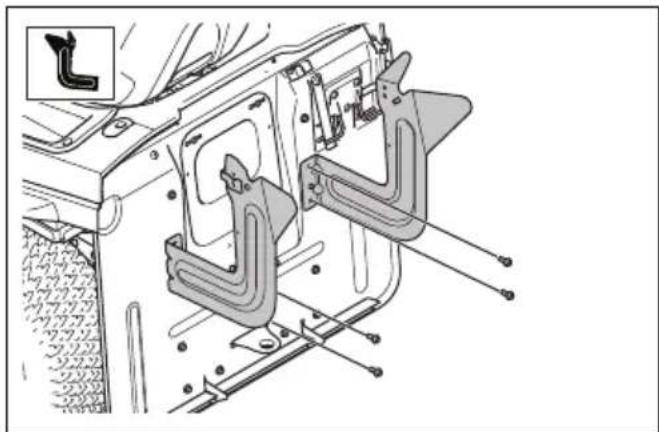

Namestitev nosilcev zbiralnika za travo

Glejte Pregled sklopa na strani 147 za ustrezne pritrdilne elemente za to opravilo.

1. Levo konzolo namestite z 2 sornikoma.

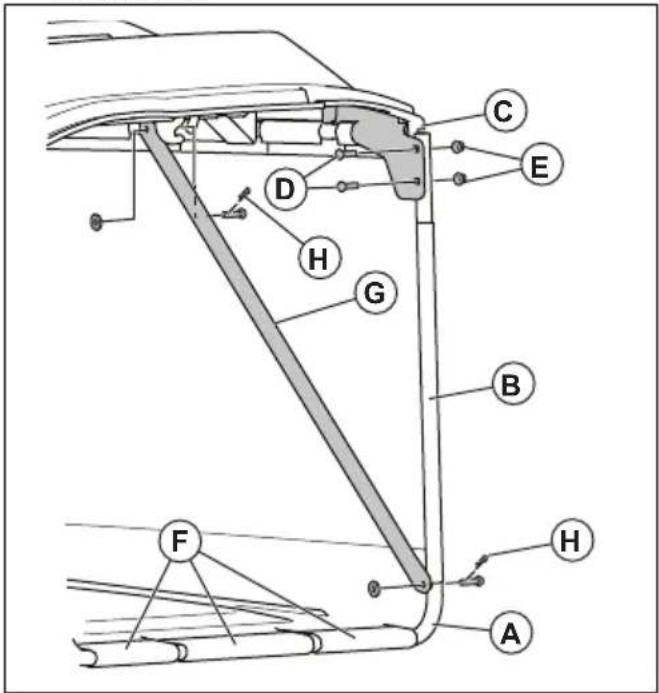

Namestitev zbiralnika za travo

1. Sprednji okvir (A) namestite skozi zanke iz tkanine (B) na vsaki strani zbiralnika za travo.
2. Z 2 vijakoma (D) in 2 maticama (E) na vsaki strani na nosilce na zgornjem okvirju (C) namestite sprednji okvir.

1. V cev ročaja zbiralnika za travo namestite vijak (I) in matico (J).
2. Na cev ročaja zbiralnika za travo namestite končni čep (K).

Namestitev in odstranitev zbiralnika za travo

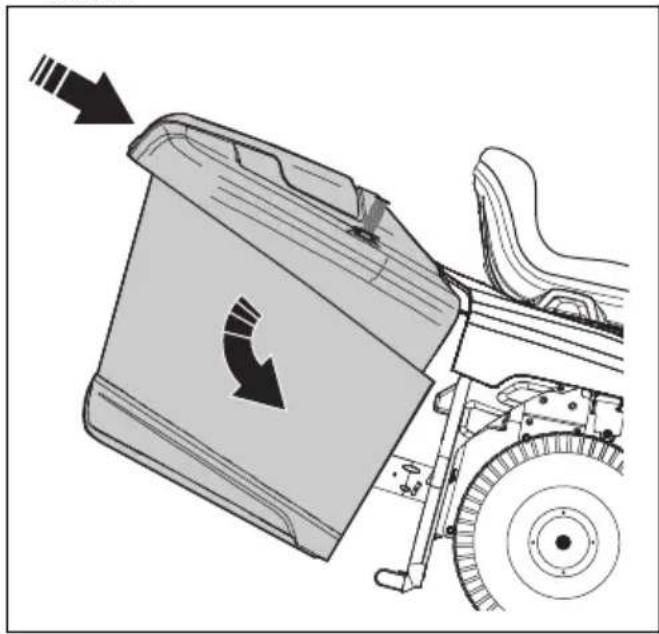

1. Nagnite zbiralnik za travo in ga namestite na oba nosilca.

1. Prepričajte se, da je zaklepna ročica za zbiralnik za travo v odklenjenem položaju.

1. Z odstranjevanje zbiralnika za zbiralnik za travo zaklepno ročico za zbiralnik za travo premaknite v odklenjen položaj. Z nosilcev dvignite zbiralnik za travo.

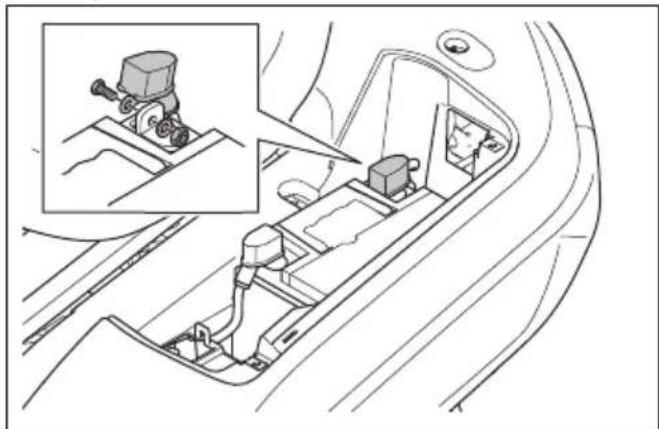

Priklop akumulatorja

OPOZORILO: Nevarnost električnega udara. Prepričajte se, da je kontaktna ključavnica v položaju za izklop in da je kontaktni ključ odstranjen.

Mesto akumulatorja je nad levim zadnjim kolesom.

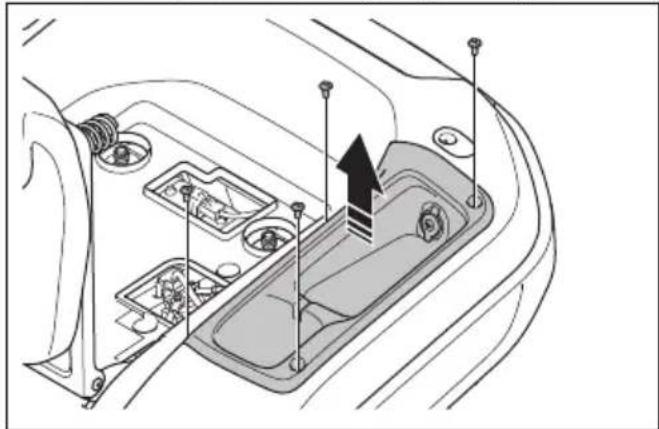

1. Sedež preklopite naprej.

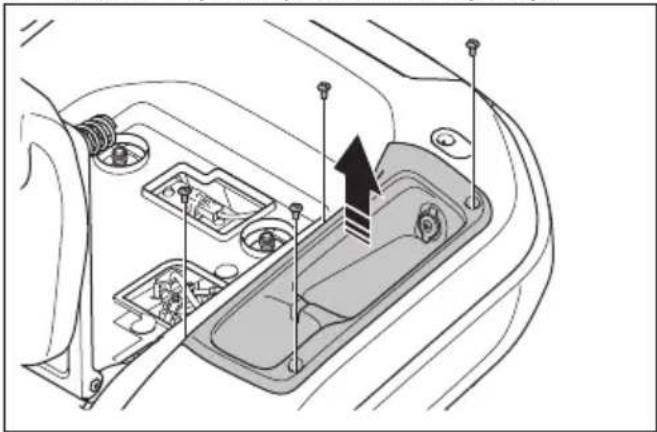

2. Odstranite 4 vijake in prostor za shranjevanje.

1. Prepričajte se, da je rdeči kabel akumulatorja nameščen na pozitivno (+) priključno sponko akumulatorja.

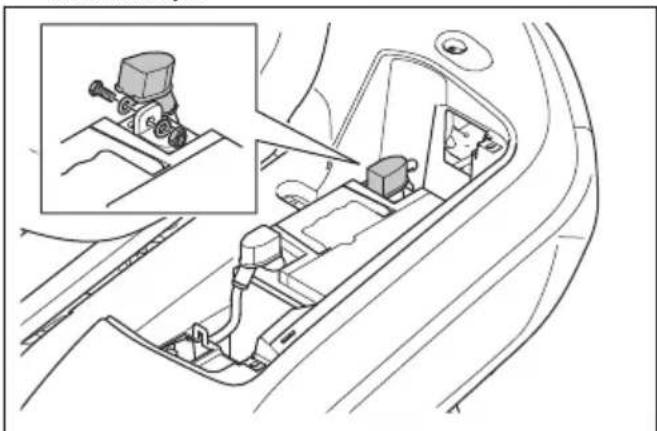

2. Odstranite vijak in matico z negativne (−) priključne sponke akumulatorja.

3. Pritrdite črni kabel akumulatorja na negativno (–) priključno sponko akumulatorja ter namestite matico in vijak.

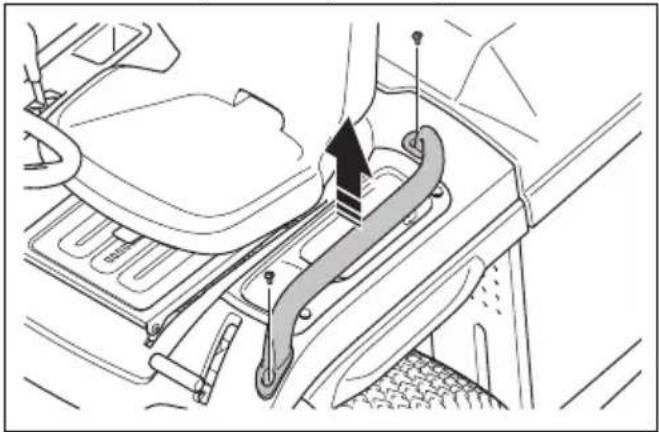

Za odstranitev in namestitev ročaja (TC 220T)

Opomba: Ročaj je dodatna oprema za model TC 215T.

1. Odstranite 2 vijaka in ročaj. 2. Ročaj namestite v obratnem vrstnem redu.

OPOZORILO: Preden začnete uporabljati izdelek, morate prebrati in razumeti poglavje o varnosti.

Začetek uporabe: Husqvarna Connect

1. V mobilno napravo si prenesite aplikacijo Husqvarna Connect.
2. Registirajte se v aplikaciji Husqvarna Connect.
3. Za vzpostavitev povezave in registracijo izdelka sledite navodilom v aplikaciji Husqvarna Connect.

Dolivanje goriva

OPOZORILO: Bencin je zelo vnetljiv. Bodite previdni in ga dolivajte na prostem. Oglejte si Varna uporaba goriva na strani 145.

OPOZORILO: Na posodo za gorivo ne odlagajte ničesar.

POZOR: Če uporabite neustrezno vrsto goriva, lahko poškodujete motor.

Motor deluje na bencin z najnižjo dovoljeno oktansko vrednostjo 91 RON (87 AKI). Priporočen je biološko razgradljiv alkilatni bencin. Ne uporabljajte bencina, ki vsebuje več kot 10 % etanola.

• Pred vsako uporabo preverite nivo goriva in ga po potrebi dolijte.
• Posode za gorivo ne napolnite do konca. Razdalja od roba mora biti najmanj 2,5 cm.

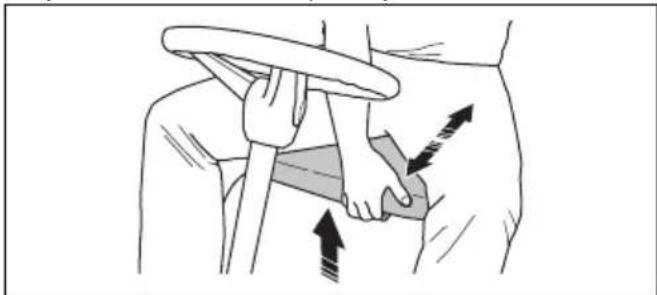

Nastavitev sedeža

OPOZORILO: Med uporabo izdelka ne nastavljajte sedeža.

1. Če želite sedež pomakniti naprej ali nazaj, položite noge na oporne plošče za noge.
2. Ročico potisnite pod sprednji rob sedeža in sedež premaknite v ustrezen položaj.

OPOZORILO: Pred uporabo izdelka morate natančno prebrati in razumeti varnostna navodila in navodila za uporabo.

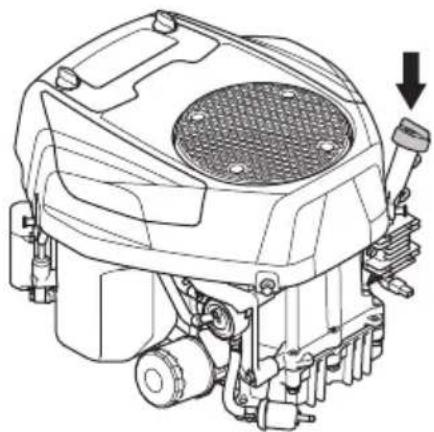

1. Preverite nivo motornega olja. Glejte, Preverjanje nivoja motornega olja na strani 161.

2. Rezervoar za gorivo napolnite z gorivom. Glejte, Dolivanje goriva na strani 151.

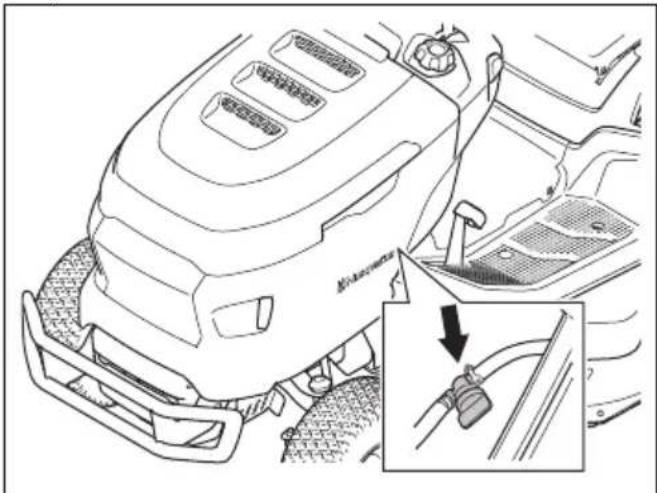

3. Prepričajte se, da je ventil za prekinitev pretoka goriva odprt. Ventil za prekinitev pretoka goriva je odprt, ko je oznaka vzporedna s cevjo za dovod goriva.

1. Prepričajte se, da je pogonski sistem vklopljen. Glejte, Aktivacija in izklop pogonskega sistema na strani 152.
2. Nastavite senzor za napolnjenost košare. Glejte, Za nastavitev senzorja za napolnjenost košare na strani 155.
3. Kosišče nastavite v najvišji položaj. Glejte, Nastavitev višine košnje na strani 153.

Zagon izdelka

1. Prepričajte se, da je kosišče izklopljeno. Glejte, Aktiviranje in izklop kosišča na strani 153.
2. Sedite na sedež v položaj za delo.
3. Uporabite parkirno zavoro. Glejte, Aktivacija in sprostitev parkirne zavore na strani 153.
4. Ročico za plin potisnite v položaj s polovičnim plinom (A).

A B

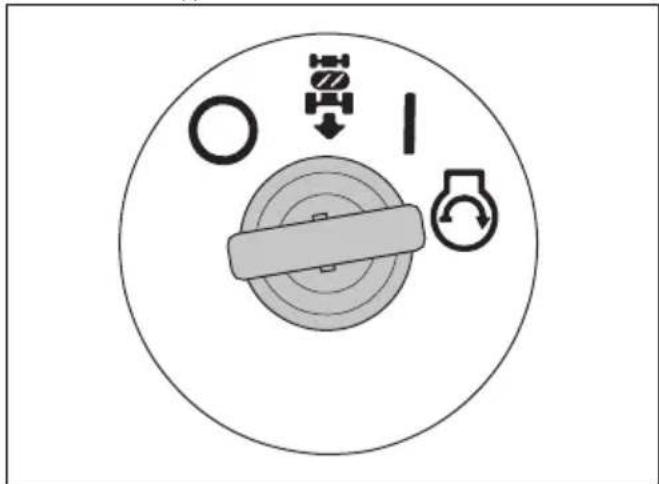

1. Kontaktni ključ obrnite v položaj za zagon. Ob zagonu motorja kontaktni ključ takoj sprostite. Ob sprostitvi se kontaktni ključ samodejno vrne v položaj za VKLOP (I).

POZOR: Zaganjalnika ne zaganjajte neprekinjeno več kot 5 sekund. Če motorja ni mogoče zagnati, počakajte 15 sekunde in poskusite znova.

1. Motor naj pri polovičnem plinu deluje 3–5 minut, šele nato ga obremenite do konca.
2. Ročico za plin potisnite v položaj s polnim plinom (B).

POZOR: Aktivacija kosišča pri polnem številu vrtljajev motorja močno obremeni pogonske jermene. Preden ročico za plin prestavite v položaj s polnim plinom, vklopite kosišče.

Aktivacija in izklop pogonskega sistema

Če želite izdelek premakniti, ko je motor izklopljen, mora biti pogonski sistem izklopljen.

POZOR: Prepričajte se, da ste ročico popolnoma izvlekli ali potisnili navznoter. Ne uporabljajte srednjih položajev.

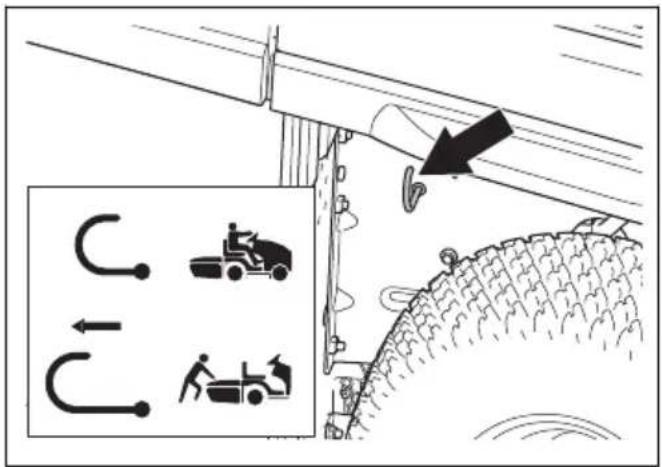

Ročica za vklop ali izklop pogonskega sistema je za zadnjim desnim kolesom.

• Ročico potisnite do konca, da vklopite pogonski sistem.
• Izklop pogonskega sistema ročico do konca izvlecite.

Aktivacija in sprostitev parkirne zavore

- Za aktivacijo parkirne zavore naredite naslednje.

a) Do konca pritisnite stopalko parkirne zavore (A) in povlecite zaklep parkirne zavore (B) navzgor.

Aktiviranje in izklop kosišča

OPOZORILO: Kosišča ne uporabljajte brez zbiralnika za travo ali druge dodatne opreme, ki je nameščena na izmetu trave.

- Za vklop kosišča izvlecite gumb za kardanski pogon.

- Za izklop kosišča potisnite gumb za kardanski pogon navznoter.

Nastavitev višine košnje

- Povlecite ročico za višino košnje proti sedežu in jo zataknite v enega od utorov za nastavitev višine košnje.

1. Zaženite motor. Glejte, Zagon izdelka na strani 152.
2. Sprostite parkirno zavoro. Glejte, Aktivacija in sprostitev parkirne zavore na strani 153.

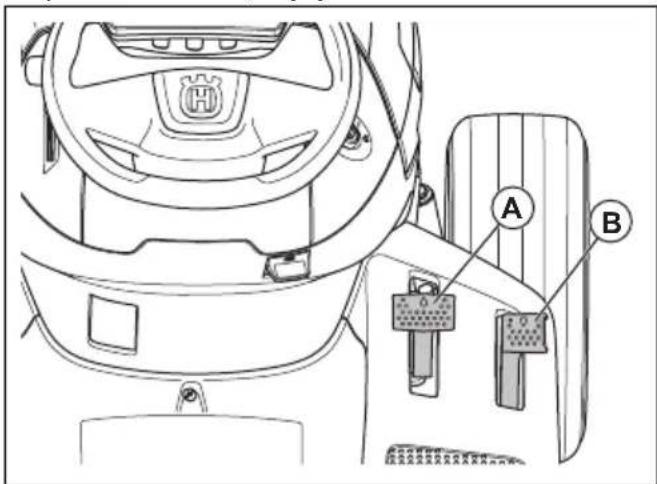

3. Previdno pritisnite stopalko za vožnjo naprej (A) ali stopalko za vzvratno vožnjo (B). Bolj kot stopalko pritiskate navzdol, višja je hitrost.

Opomba: Stopalki za vožnjo naprej in vzvratno vožnjo se vrneta v nevtralni položaj, ko ju sprostite.

1. Za zaviranje sprostite stopalki.
2. Izberite ustrezno višino košnje. Glejte, Nastavitev višine košnje na strani 153.
3. Vklopite kosišče. Glejte, Aktiviranje in izklop kosišča na strani 153.

Uporaba potovalne prestavne ročice (TC 220T)

Tempomat uporabljajte samo za vožnjo naprej na gladkih in ravnih površinah.

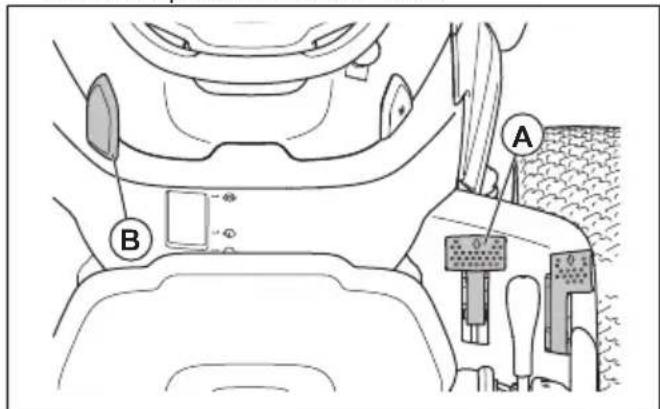

1. Pritisnite stopalko za vožnjo naprej (A). Stopalko za vožnjo naprej držite v položaju, v katerem je dosežena pravilna hitrost za teren.

1. Zaklep tempomata (B) potegnite navzgor in jo držite, medtem pa sprostite stopalko za vožnjo naprej.
2. Za vklop tempomata sprostite zaklep tempomata.
3. Za izklop tempomata pritisnite stopalko za vožnjo naprej.

Uporaba sistema vzvratnega delovanja (ROS)

Opomba: Če poskušate kosilnico zapeljati vzvratno, ko je kosišče aktivirano, se motor nemudoma zaustavi. Ko je kosišče aktivirano, vključite sistem ROS, da se s kosilnico zapeljete nazaj.

OPOZORILO: Pred in med upravljanjem kosilnice v smeri nazaj poglejte navzdol in za izdelek zaradi varnosti drugih.

1. Za vklop sistema ROS kontaktni ključ obrnite v nasprotni smeri urinega kazalca v položaj ROS.

1. Za začetek vožnje počasi pritisnite stopalko za vzvratno vožnjo.
2. Za izklop sistema ROS kontaktni ključ obrnite v smeri urinega kazalca v položaj za VKLOP (I).

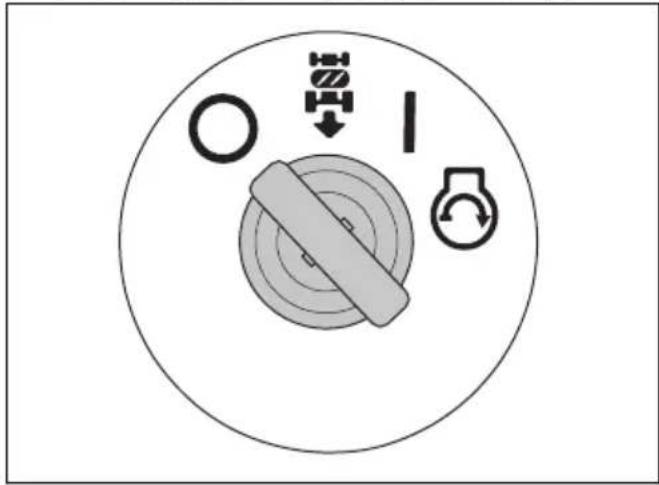

Zaustavitev izdelka

1. Izklopite kosišče. Glejte, Aktiviranje in izklop kosišča na strani 153.
2. Kontaktni ključ obrnite v položaj za IZKLOP (O).

1. Ko izdelek miruje in je motor izklopljen, aktivirajte parkirno zavoro. Glejte, Aktivacija in sprostitev parkirne zavore na strani 153.

Zagotavljanje dobrih rezultatov košnje

• Za najboljšo učinkovitost redno izvajajte vzdrževalna dela na izdelku, kot je navedeno v urniku vzdrževanja. Glejte, Urnik vzdrževanja na strani 156.
• Ne kosite mokre trave. Mokra trava lahko povzroči slabše rezultate košnje.
• Pri uporabi izdelka s kosiščem ne uporabljajte verig za pnevmatike.
• Prepričajte se, da je kosišče poravnano. Glejte, Nastavitev vzporednosti kosišča na strani 166.
• Če je trava visoka, začnite z visoko višino košnje in jo postopoma spuščajte.
• Če je trava visoka in gosta, kosilnico vozite naprej z nizko hitrostjo.

• Pri košnji trave uporabljajte polni plin.

• Travo kosite v naključnem vzorcu.

• Za najboljše rezultate košnje travo kosite pogosto.

Praznjenje zbiralnika za travo

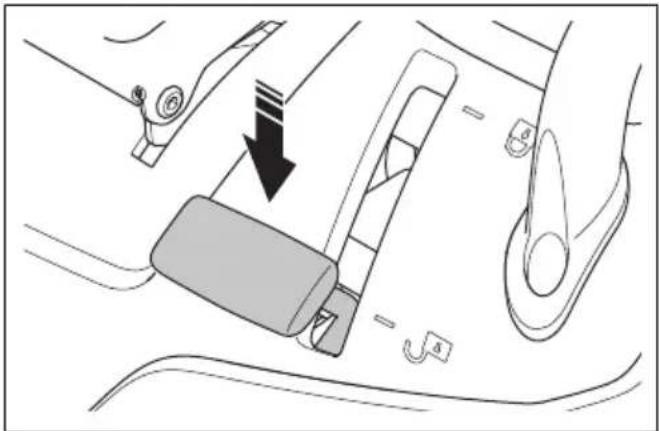

Izdelek ima alarm, ki oddaja zvok, će je zbiralnik za travo poln. Če želite ustaviti alarm, izklopite kosišče. Glejte, Aktiviranje in izklop kosišča na strani 153.

1. Izdelek premaknite na mesto, kjer lahko izpraznite zbiralnik za travo.
2. Prepričajte se, da sta stopalki v nevtralnem položaju in zategnite parkirno zavoro.
3. Zaklepno ročico za zbiralnik za travo premaknite v odklenjen položaj.

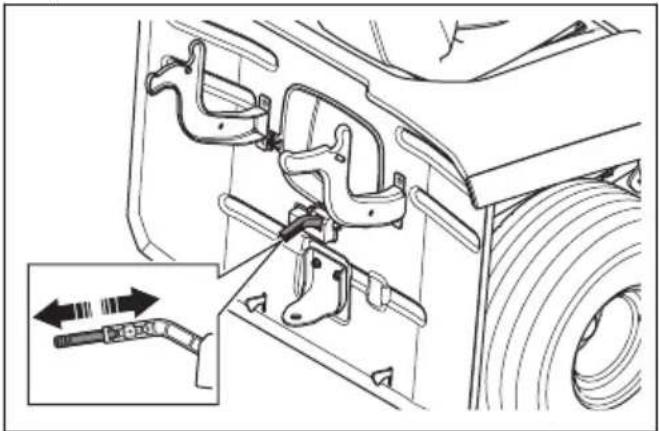

Za nastavitev senzorja za napolnjenost košare

1. Zaustavite motor in aktivirajte parkirno zavoro.

2. Za nastavitev senzorja za napolnjenost košare premaknite ročico.

a) Če je trava težka, ročico potisnite navznoter. b) Če je trava suha, povlecite ročico navzven.

Vzdrževanje

Uvod

OPOZORILO: Pred izvajanjem vzdrževalnih del morate prebrati in razumeti poglavje o varnosti.

Urnik vzdrževanja

Urnik vzdrževanja Pred vsako upora-		bo/tedensko	Vsakih 50 h ali let-no
Splošno Očistite akumulator in priključni sponki. X
		Preverite napolnjenost akumulatorja. Po potrebi na-polnite akumulator.
		Preverite, ali so jermeni in jermenice obrabljeni in poškodovani. Obrabljene in poškodovane dele za-menjajte.
		Očistite motor in menjalnik. X X
		Preverite, ali so žice poškodovane. X
		Namažite izdelek. Glejte pregled mazanj. X
		Prepričajte se, da so vsi pritrdilni elementi ustrezno pritrjeni.
		Prepričajte se, da je v vseh pnevmatikah ustrezen tlak.	X
Motor Preverite, ali je	cev za gorivo obrabljena in poško-dovana. Po potrebi zamenjajte cev za gorivo.		X
	Zamenjajte filter goriva. X
	Očistite zračni filter. X
	Zamenjajte zračni filter. X
	Preglejte dušilnik in deflektor toplote. X X
	Preverite nivo motornega olja. Po potrebi dolijte motorno olje.	X
	Zamenjajte motorno olje. X
	Zamenjajte filter motornega olja. X
	Zamenjajte svečko. X
	Preverite število vrtljajev motorja. Po potrebi prila-godite število vrtljajev motorja.		X
Menjalnik, krmilni elementi in pogon-ski sistem	Preglejte hladilni ventilator menjalnika. X X
	Odstranite kolesa in namažite osi. X
	Prepričajte se, da se izdelek ne premika, ko sta stopalki v nevtralnem položaju.		X
	Preverite vožnjo naprej in vzvratno vožnjo pri različ-nih hitrostih.		X
	Preverite delovanje stikala za krmilni element za vklop rezil.		X
	Preverite delovanje stikala za ročico za višino koš-nje.		X
	Preverite delovanje stikal za stopalko za vožnjo na-prej in stopalko za vzvratno vožnjo.		X
	Preverite delovanje parkirne zavore. X
	Preverite nadzor prisotnosti uporabnika (OPC). X
Rezalna oprema Oč	stite kosišče pod pokrovi jermenov in pod kosiš-čem.		X
	Preverite vzporednost kosišča. Po potrebi nastavite kosišče.		X
	Preverite, ali je jermen kosišča obrabljen in poško-dovan.		X
	Preglejte, ali so rezila obrabljena ali poškodovana. Po potrebi rezila nabrusite ali zamenjajte.		X
	Preverite delovanje zavor rezil (če so nameščene). X
Zbiralnik za travo (samo modeli TC)	Preglejte zbiralnik trave in stikala za zbiralnik trave.		X

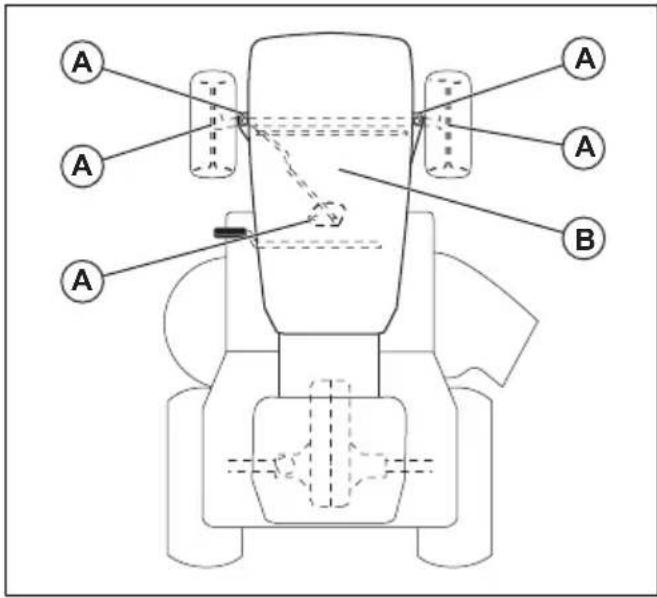

Načrt mazanja

A. Splošno mazanje. Namažite mazalko vretena ter zobe zobniškega segmenta in krmilnega droga.

B. Mazanje motorja. Glejte, Preverjanje nivoja motornega olja na strani 161.

Čiščenje izdelka

POZOR: Ne uporabljajte visokotlačnega čistilnika ali parnega čistilnika. Voda lahko prodre v ležaje in električne priključke ter povzroči korozijo, ki poškoduje izdelek.

Izdelek po uporabi nemudoma očistite.

• Vročih površin, kot so motor, dušilnik in izpušni sistem, ne izpirajte. Počakajte, da se površine ohladijo, nato odstranite travo ali umazanijo.
• Pred čiščenjem z vodo najprej skrtačite. Z menjalnika, rež za dovod zraka za menjalnik in motor ter okoli teh delov odstranite odrezke trave in umazanijo.
• Očistite zgornji del kosišča ter območje pod pokrovi jermenov in pod kosiščem. Očistite kosišče, kot je opisano v Čiščenje kosišča na strani 158.
• Izdelek očistite s tekočo vodo iz cevi. Ne uporabljajte vode pod visokim tlakom.
• Vode ne usmerjajte proti električnim delom ali ležajem. Detergent pogosto povzroči večjo škodo.
• Ko je kosišče očiščeno, ga za kratek čas zaženite, da izpihate preostanek vode.

Čiščenje motorja in dušilnika

V motorju in dušilcu ne sme biti odrezkov trave in umazanije. Odrezki trave, namočeni v gorivo ali olje, ki ostanejo na motorju, lahko povečajo nevarnost požara in nevarnost pregrevanja motorja. Pred čiščenjem se motor mora ohladiti. Očistite ga z vodo in krtačo.

Odrežki trave okoli dušilnika se hitro posušijo, zato lahko pride do požara. Ko je dušilnik hladen, s krtačo ali z vodo odstranite odrezke trave.

Čiščenje kosišča

OPOZORILO: Ne uporabljajte izdelka z zlomljenim ali manjkajočim priključkom za izpiranje kosišča. Obstaja nevarnost izmeta predmetov. Poskrbite za takojšnjo zamenjavo zlomljenega ali manjkajočega priključka za izpiranje kosišča.

1. Izdelek parkirajte na prosto mesto na zelenici, ki je v bližini vodnega vira z vrtno cevjo.

POZOR: Izmetne cevi izdelka ne usmerite proti zgradbam ali vozilom.

1. Prepričajte se, da je kosišče izklopljeno. Glejte, Aktiviranje in izklop kosišča na strani 153.
2. Izklopite motor. Glejte, Zaustavitev izdelka na strani 154.
3. Uporabite parkirno zavoro. Glejte, Aktivacija in sprostitev parkirne zavore na strani 153.

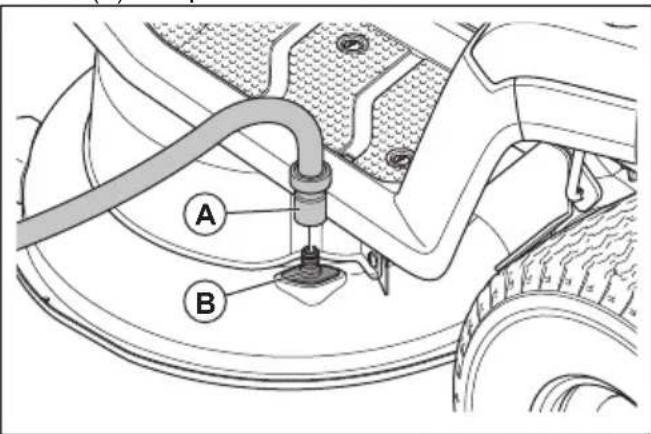

4. Na priključek za izpiranje kosišča (B) priklopite vrtno cev (A) in odprite dovod vode.

A B

1. Sedite na sedež in zaženite motor. Glejte, Zagon izdelka na strani 152.

POZOR: Pred zagonom motorja znova preglejte območje in se prepričajte, da je prosto.

1. Vklopite kosišče in ga pustite delovati s polnim plinom, dokler kosišče ni čisto. Glejte, Aktiviranje in izklop kosišča na strani 153.
2. Izklopite kosišče in zaustavite motor. Glejte Aktiviranje in izklop kosišča na strani 153 in Zaustavitev izdelka na strani 154.
3. Prekinite dovod vode in s priključka za izpiranje kosišča odklopite vrtno cev.

4. Izdelek prestavite na suho območje.

5. Sedite na sedež in zaženite motor. Glejte, Zagon izdelka na strani 152.

6. Vklopite kosišče in ga pustite delovati, dokler kosišče ni suho.

Čiščenje dovoda zraka v motor

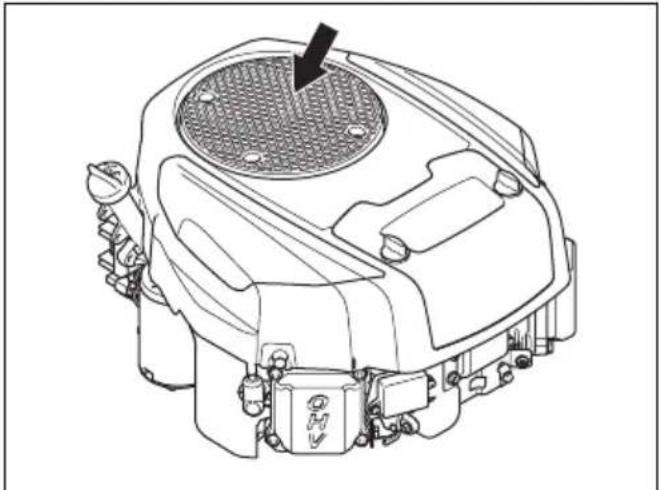

OPOZORILO: Izklopite motor. V dovodu zraka so vrteči se deli, ki vam lahko poškodujejo prste.

Opomba: Slika prikazuje eno vrsto motorja. Motor na izdelku je lahko drugačen, vendar je postopek enak.

1. Odprite pokrov motorja.
2. Prepričajte se, da dovod zraka v motor ni zamašen.

Čiščenje hladilnega ventilatorja menjalnika

OPOZORILO: Izklopite motor. Hladilni ventilator se vrti in vam lahko poškoduje prste.

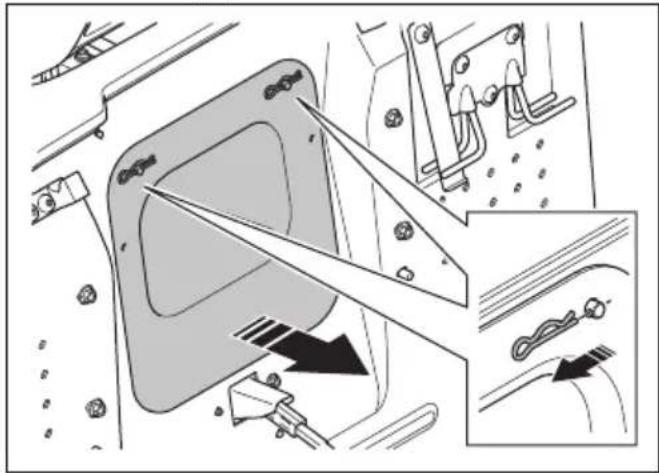

1. Odstranite sredinsko izmetno cev. Glejte, Odstranitev in namestitev sredinske izmetne cevi. na strani 166
2. Hladilni ventilator na menjalniku očistite s stisnjenim zrakom.

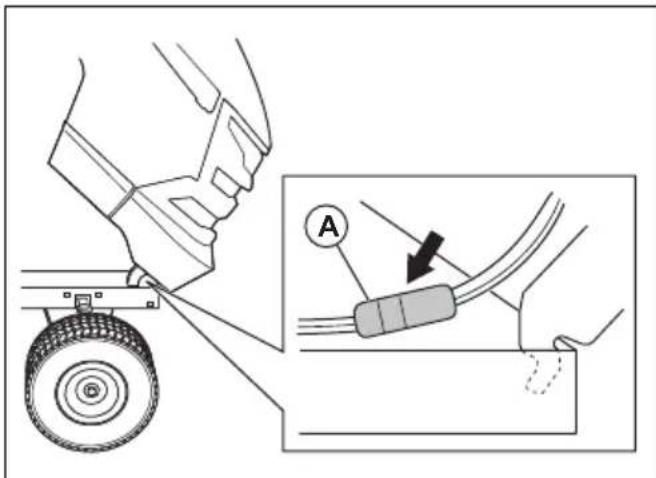

Odstranitev in namestitev pokrova motorja

Opomba: Med pregledovanjem parkirne zavore izdelka ne parkirajte na travnatem pobočju.

1. Uporabite parkirno zavoro. Glejte Aktivacija in sprostitev parkirne zavore na strani 153.
2. Če se izdelek začne premikati, mora servisni zastopnik družbe Husqvarna nastaviti parkirno zavoro.
3. Znova pritisnite stopalko parkirne zavore, da sprostite parkirno zavoro.

Zamenjava filtra goriva

Opomba: Slika prikazuje eno vrsto filtra za gorivo. Filter za gorivo na izdelku je lahko drugačen, vendar je postopek enak.

1. Za dostop do filtra goriva odprite pokrov motorja.
2. Zaprite ventil za prekinitev pretoka goriva.
3. Stisnite cev rezervoarja za gorivo, da preprečite iztekanje.

4. Objemke cevi odmaknite od filtra goriva s ploščatimi kleščami.

5. Filter goriva odstranite s koncev cevi. Izteče lahko manjša količina goriva.

Čiščenje in zamenjava zračnega filtra

Opomba: Slika prikazuje eno vrsto zračnega filtra. Zračni filter na izdelku je lahko drugačen, vendar je postopek enak.

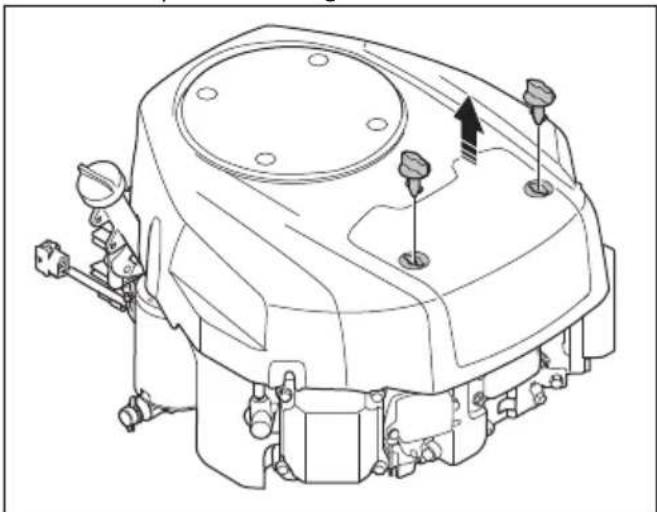

1. Dva gumba obrnite 14 v nasprotni smeri urinega kazalca.

2. Odstranite pokrov zračnega filtra.

1. Za čiščenje penastega zračnega filtra naredite naslednje.

a) Odstranite penasti zračni filter z vložka zračnega filtra.
b) Penasti zračni filter očistite z blagim detergentom.
c) Počakajte, da se penasti zračni filter posuši.
d) Namestite penasti zračni filter na vložek zračnega filtra.

1. Za čiščenje papirnatega zračnega filtra naredite naslednje.

a) S papirnatim zračnim filtrom potolcite ob trdno površino.
b) Z notranje strani izpihajte papirnati zračni filter s stisnjenim zrakom.

POZOR: Če papirnatega zračnega filtra ni mogoče očistiti, ga morate zamenjati.

1. Zračni filter namestite v obratnem vrstnem redu.

1. Odprite pokrov motorja.
2. Odstranite pokrov svečke in očistite okoli svečke.
3. Svečko odstranite z nasadnim ključem za svečke.

4. Preglejte svečko. Če sta elektrodi ožgani ali je izolacija napokana ali poškodovana, jo zamenjajte. Če svečka ni poškodovana, jo zamenjajte s kovinsko krtačo.

5. Izmerite razmak elektrod in tako preverite, ali je pravilen. Glejte, Tehnični podatki na strani 175.

1. Zvijte stransko elektrodo, da prilagodite ustrezen razmak med elektrodama.
2. Svečko znova vstavite in jo z roko privijte, dokler se ne dotika ležišča.
3. Svečko nato s ključem za svečke zategnite, dokler podložka ni povsem stisnjena.
4. Rabljeno svečko zategnite za dodatnega 18 , novo pa za dodatnega 14 obrata.

POZOR: Neustrezno zategnjene svečke lahko povzročijo poškodbe motorja.

1. Pritrdite pokrov svečke.

POZOR: Če sta svečka ali vžigalni kabel odstranjena, ne zaganjajte motorja.

Preverjanje nivoja motornega olja

Opomba: Slika prikazuje eno vrsto motorja. Motor na izdelku je lahko drugačen, vendar je postopek enak.

1. Izdelek parkirajte na ravna tla in zaustavite motor.
2. Odprite pokrov motorja.
3. Odvijte merilno palico in jo izvlecite.

Opomba: Za vrste motornega olja, ki jih priporočamo glejte Tehnični podatki na strani 175.

1. Privijte merilno palico.

2. Zaženite motor in ga pustite pribl. 30 sekund delovati v prostem teku.

3. Izklopite motor.
4. Počakajte 30 sekund in znova preverite nivo olja.

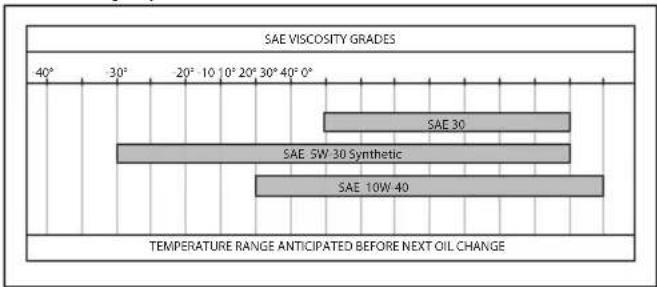

Zamenjava motornega olja

Če je motor hladen, ga pred iztakanjem motornega olja zaženite in pustite delovati 1–2 minuti. Segreto motorno olje je mogoče hitreje iztočiti.

OPOZORILO: Pred izpustom motornega olja motor ne sme delovati dlje od 1–2 minuti. Motor postane zelo vroč, zaradi česar lahko pride do opeklin. Preden iztočite motorno olje, se motor mora ohladiti.

OPOZORILO: Če se z oljem polijete po telesu, se umijte z milom in vodo.

1. Odstranite cev za izpust olja (A) z držala (B) in jo povlecite skozi režo (C).

1. Ko odteče vse olje, namestite pokrovček na ventil za izpust olja.

2. Če je motor opremljen z oljnim filtrom, zamenjajte oljni filter. Glejte Za zamenjavo oljnega filtra na strani 162.

3. Olje dolijte skozi odprtino za merilno palico. Olje dolivajte počasi.

Opomba: Glejte Tehnični podatki na strani 175 za vrste motornega olja, ki jih priporočamo.

1. Namestite merilno palico.

2. Zavrzite rabljeno motorno olje.

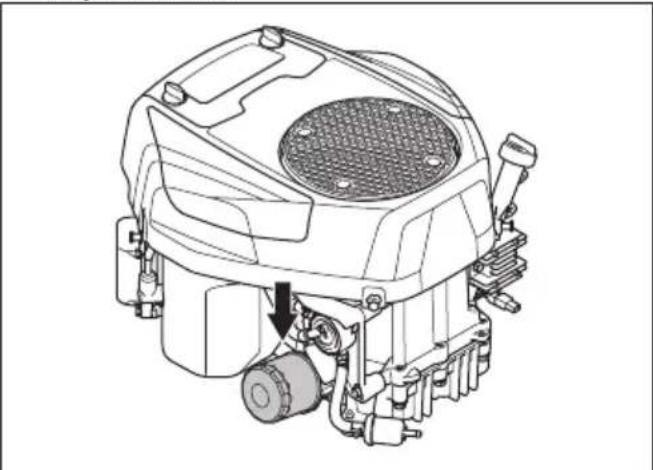

Za zamenjavo oljnega filtra

OPOZORILO: Uporabljajte zaščitne rokavice. Če se z oljem polijete po telesu, se umijte z milom in vodo.

Opomba: Slika prikazuje eno vrsto oljnega filtra. Oljni filter v vašem izdelku je lahko drugačen, vendar je postopek enak.

1. Odtočite motorno olje. Glejte, Zamenjava motornega olja na strani 161.
2. Oljni filter zavrtite v nasprotni smeri urinega kazalca, da ga odstranite.

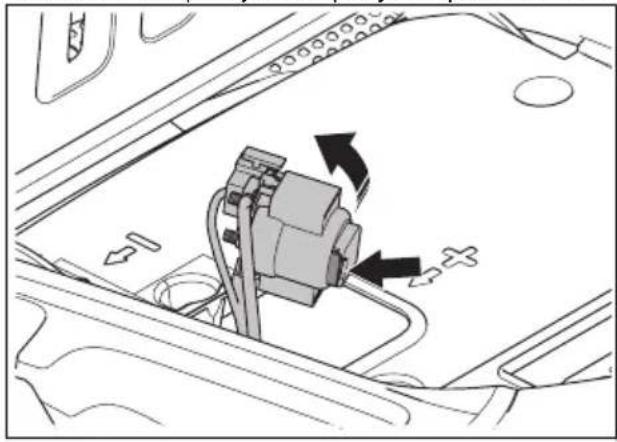

Zamenjava glavne varovalke

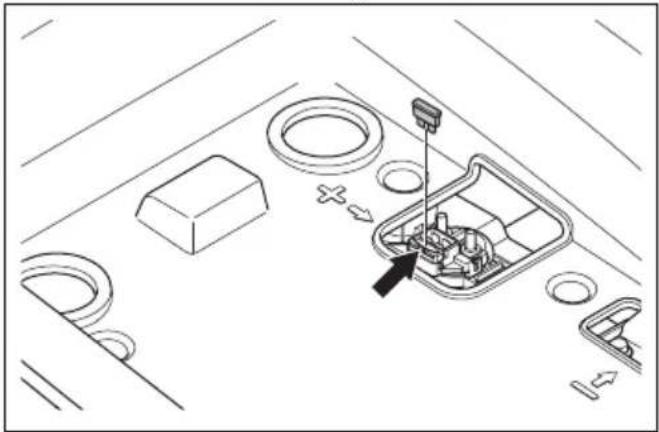

Glavna varovalka je v nosilcu varovalk na releju za zagon pod sedežem.

1. Sedež preklopite naprej.

2. Z nosilca varovalk odstranite priključek.

3. Iz nosilca varovalk izvlecite glavno varovalko.

1. Zamenjajte pregorelo varovalko z novo varovalko enake vrste. Glejte Tehnični podatki na strani 175.

Opomba: Izdelku je priložena 1 nadomestna varovalka. Nosilec nadomestne varovalke je nameščen na spodnji strani priključka pod sedežem.

Če glavna varovalka znova pregori hitro po zamenjavi, je v tokokrogu kratek stik. Pred ponovno uporabo izdelka popravite kratek stik.

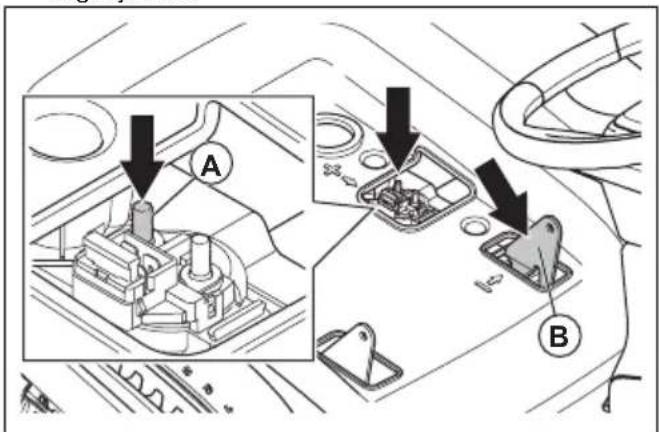

Polnjenje baterije

Če je napolnjenost baterije prenizka, jo napolnite.

1. Pozitivni (+) polnilni kabel priključite na pozitivno (+) priključno sponko (A) na elektromagnetu zaganjalnika.

1. Priključite negativni (-) polnilni kabel na negativno (-) priključno točko (B).

2. Uporabite polnilnik za baterijo.

POZOR: Ne uporabljajte hitrih polnilnikov/naprav za pomoč pri zagonu. To povzroči poškodbe električnega tokokroga izdelka.

1. Pred zagonom motorja obvezno odklopite polnilnik.

Zagon motorja v sili

Če baterija ne zmore zagnati motorja, lahko motor zaženete s kabli za pomoč pri zagonu. Izdelek ima 12 V sistem z negativno ozemljitvijo. Tudi izdelek, ki ga želite uporabiti za pomoč pri zagonu, mora biti opremljen z 12 V sistemom z negativno ozemljitvijo.

Priklop kablov za pomoč pri zagonu

OPOZORILO: Nevarnost eksplozije zaradi eksplozivnih plinov, ki uhajajo iz baterije. Negativnega pola napolnjene baterije ne priklopite na negativni pol izpraznjene baterije ali v njegovo bližino.

POZOR: Baterije izdelka ne uporabljajte za zagon drugih vozil.

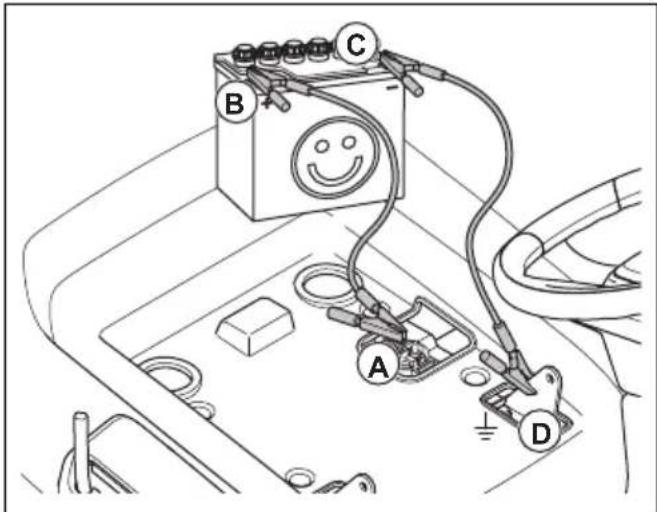

1. En konec rdečega kabla akumulatorske baterije priklopite na POZITIVNI (+) pol (A) na releju za zagon pod sedežem.

OPOZORILO: S konci rdečega kabla se ne dotaknite ohišja. To lahko povzroči kratek stik.

1. En konec črnega kabla priklopite na NEGATIVNI (−) pol (C) polne baterije.

2. Drugi konec črnega kabla priklopite na OZEMLJITEV OHIŠJA (D), stran od posode za gorivo in baterije.

Odstranitev kablov za pomoč pri zagonu

Opomba: Kable za pomoč pri zagonu odstranite v obratnem zaporedju od priklopa.

1. ČRNI kabel odklopite z ohišja.
2. ČRNI kabel odklopite s popolnoma napolnjenega akumulatorja.
3. RDEČI kabel odklopite z 2 baterij.

Zamenjava akumulatorja

OPOZORILO: Nevarnost električnega udara in opeklin. Ne uporabljajte kovinskih zapestnic ali drugih kovinskih dodatkov. Kovinski predmeti, ki pridejo v stik s priključnima sponkama akumulatorja, lahko povzročijo opekline, električni udar in kratek stik akumulatorja.

1. Sedež preklopite naprej.
2. Odstranite 4 vijake in prostor za shranjevanje.

1. Odstranite pokrov priključne sponke pri črnem kablu akumulatorja.

2. Odstranite vijak, podložko, matico in črni kabel akumulatorja z negativne (–) priključne sponke akumulatorja.

1. Odstranite pokrov priključne sponke pri rdečem kablu akumulatorja.
2. Odstranite vijak, matico in rdeči kabel akumulatorja s pozitivne (+) priključne sponke akumulatorja.

3. Previdno odstranite akumulator iz izdelka.

4. Namestite nov akumulator.

5. Pritrdite rdeči kabel akumulatorja na pozitivno (+) priključno sponko akumulatorja ter namestite matico in vijak.

6. Namestite pokrov priključne sponke pri rdečem kablu akumulatorja.

7. Pritrdite črni kabel akumulatorja na negativno (−) priključno sponko akumulatorja ter namestite matico, vijak in pokrov priključne sponke.

8. Namestite pokrov akumulatorja in pritrdite trak.

9. Namestite prostor za shranjevanje in 4 vijake.

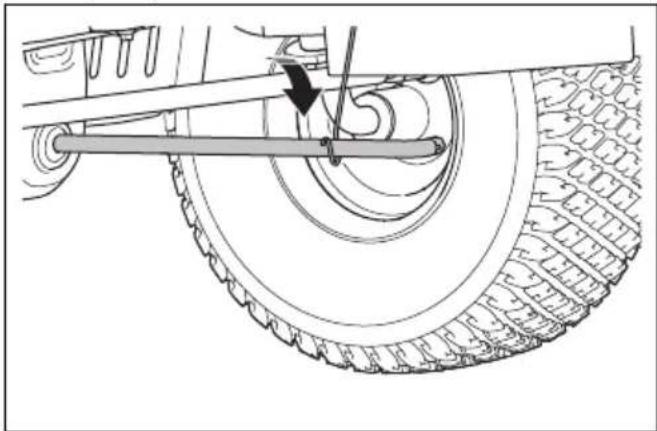

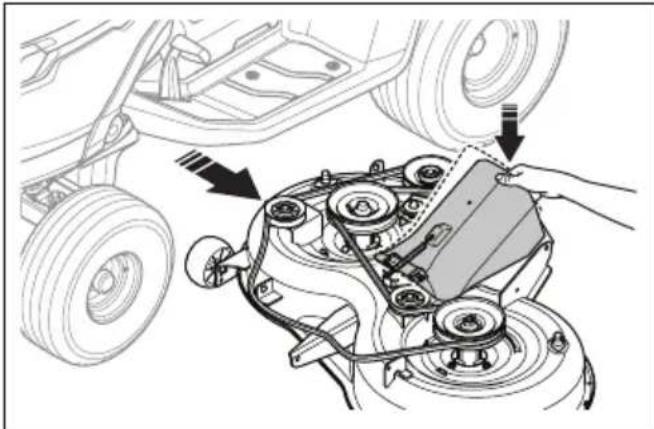

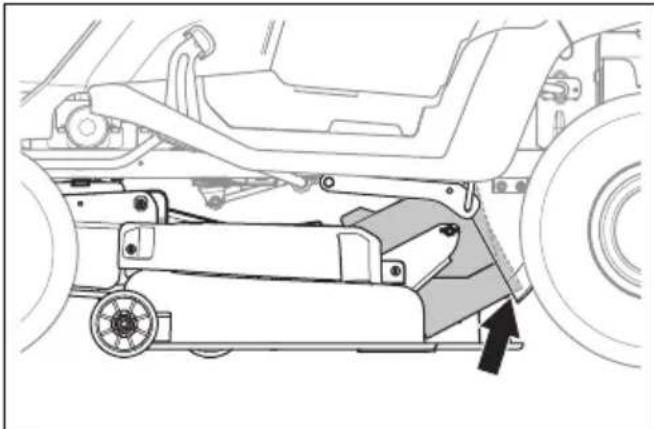

Odstranitev in namestitev kosišča

1. Izklopite kosišče in zaustavite motor.
2. Kosišče nastavite v najnižji položaj.

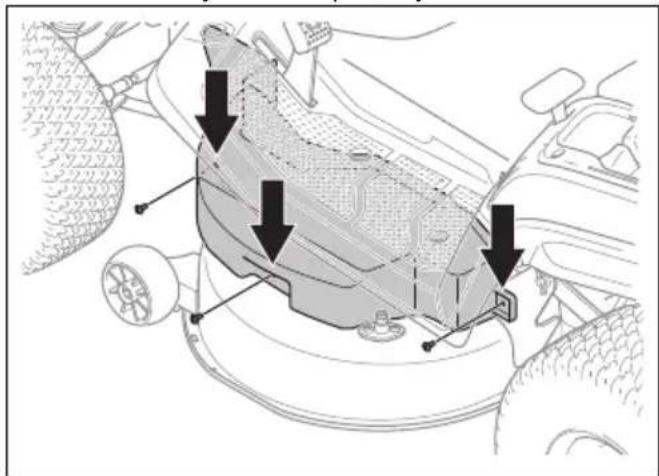

3. Odstranite 3 vijake in levi pokrov jermena.

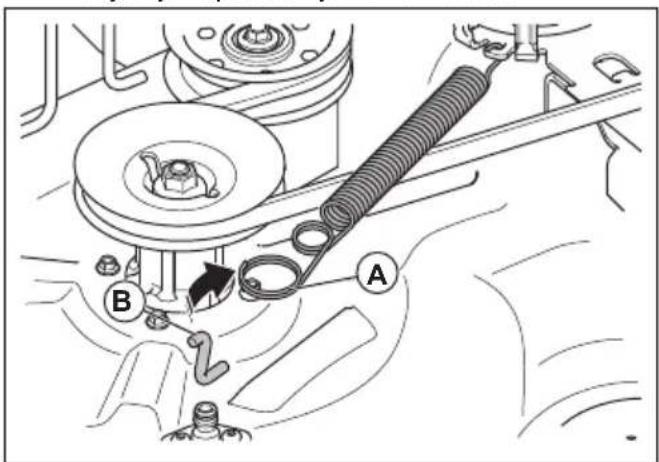

1. Odstranite 2 vzmeti (A) z 2 nosilcev vzmeti (B) za zmanjšanje napetosti 2 jermenov kosišča.

1. Jermen kosišča odstranite z jermenice motorja.

2. Za odklop sprednjega priklopa naredite naslednje.

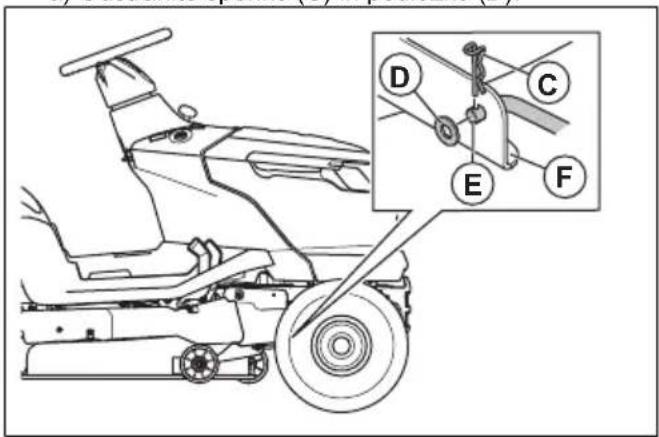

a) Odstranite sponko (C) in podložko (D).

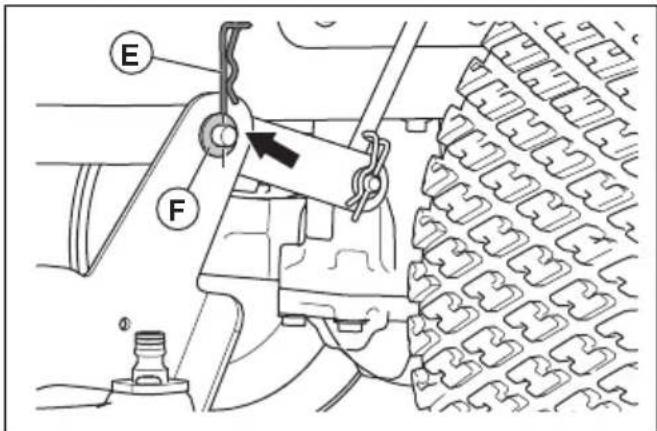

b) Odklopite sprednji priklop (E) z nosilca (F) na kosišču.

c) Sprednji priklop vstavite v držalo sprednjega priklopa.

1. Za odklop 2 zadnjih priklopov naredite naslednje. En zadnji priklop je na levi strani izdelka, drugi zadnji priklop je na desni strani.

OPOZORILO: Kosišče je težko. Pod kosišče namestite lomilko ali podoben pripomoček, ki bo podpiralo težo kosišča, ko odklopite 2 zadnja priklopa.

a) Odstranite sponko (E) in podložko (F) s sprednjega konca levega zadnjega priklopa.

E F

b) Kosišče odklopite z levega zadnjega priklopa.

c) Z eno roko povlecite ročico za nastavitev višine košnje in jo držite v najnižjem položaju. Odstranite sponko in podložko s sprednjega dela desnega zadnjega priklopa.

OPOZORILO: Ne sprostite ročice za nastavitev višine košnje. Mehanizem za nastavitev višine košnje je vzmeten. Če ročice za nastavitev višine košnje ne povlečete in držite, lahko sila vzmeti povzroči zmečkanino.

d) Kosišče odklopite z desnega zadnjega priklopa.

e) Previdno sprostite ročico za nastavitev višine košnje.

OPOZORILO: Mehanizem za nastavitev višine košnje je vzmeten. Sila vzmeti lahko povzroči zmečkanino. Izogibajte se stiku z njimi.

1. Ročico za nastavitev višine košnje premaknite v najvišji položaj.
2. Pritisnite spodnjo izmetno cev in kosišče odstranite z izdelka.

1. Kosišče znova namestite v obratnem zaporedju.

POZOR: Prepričajte se, da je pogonski jermen pravilno nameščen in da ga ob namestitvi kosišča ne boste stisnili.

a) Prepričajte se, da je ob namestitvi kosišča spodnja izmetna cev v ustreznem položaju.

Odstranitev in namestitev sredinske izmetne cevi.

1. Izklopite kosišče in zaustavite motor.

2. Odstranite zbiralnik za travo.

3. Odstranite 2 spojk.

1. Izvlecite sredinsko izmetno cev.
2. Sredinsko izmetno cev znova namestite v obratnem zaporedju.

Nastavitev vzporednosti kosišča

Obojestranska nastavitev kosišča

Če je višina košnje na desni in levi strani različna, lahko višino košnje prilagodite.

1. Prepričajte se, da je v vseh 4 pnevmatikah ustrezen tlak. Glejte, Tlak v pnevmatikah na strani 164.
2. Izdelek parkirajte na ravno površino.
3. Kosišče nastavite v najvišji položaj.

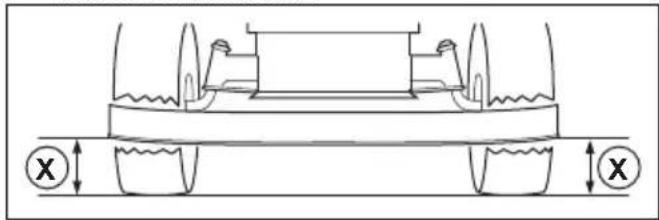

4. Na levi in desni strani izmerite razdaljo (X) od spodnjega roba kosišča do tal. Razdalja mora biti enaka na obeh straneh.

OPOZORILO: Rezila na kosišču so ostra in lahko povzročijo poškodbe. Uporabljajte zaščitne rokavice.

1. Odvijte varovalne matice na varovalih za višino košnje.

Opomba: Varovali za višino košnje sta za kosiščem in pred zadnjimi kolesi.

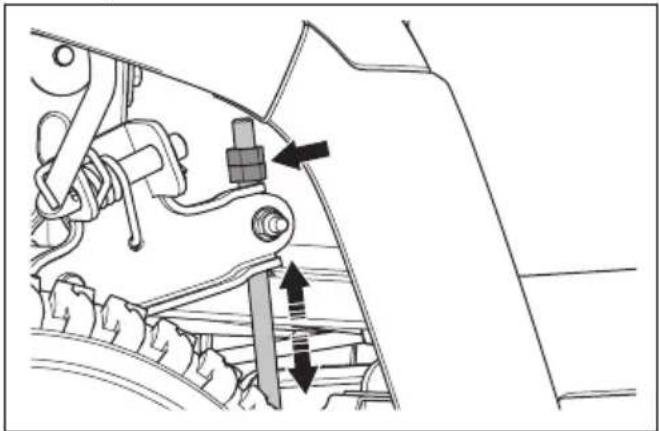

1. Prilagodite matice na varovalih za višino košnje tako, da je višina košnje na levi in desni strani kosišča enaka.
   a) Za spust kosišča matice obrnite v nasprotni smeri urinega kazalca.
   b) Za dvig kosišča matice obrnite v smeri urinega kazalca.
2. Znova izmerite razdaljo. Prilagajajte, dokler nista obe strani enaki.
3. Po opravljeni obojestranski nastavitvi zategnite varovalne matice.
4. Pokosite nekaj trave in si oglejte rezultate. Če je potrebno, izvedite prilagoditve.

Izravnava sprednjega in zadnjega dela kosišča

Pred začetkom izravnave sprednjega in zadnjega dela kosišča mora biti kosišče obojestransko izravnano.

Glejte, Obojestranska nastavitev kosišča na strani 166.

1. Prepričajte se, da je v vseh 4 pnevmatikah ustrezen tlak. Glejte, Tlak v pnevmatikah na strani 164.
2. Izdelek parkirajte na ravno površino.
3. Kosišče nastavite v najvišji položaj.

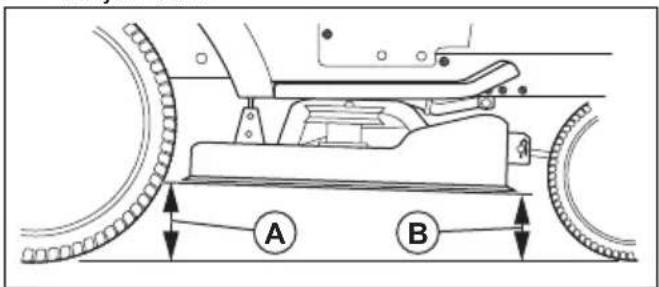

4. Na sprednjem (A) in zadnjem delu (B) izmerite razdaljo od spodnjega roba kosišča do tal. Razdalja mora biti na sprednjem delu 5–10 mm manjša kot na zadnjem delu.

OPOZORILO: Rezila na kosišču so ostra in lahko povzročijo poškodbe. Uporabljajte zaščitne rokavice.

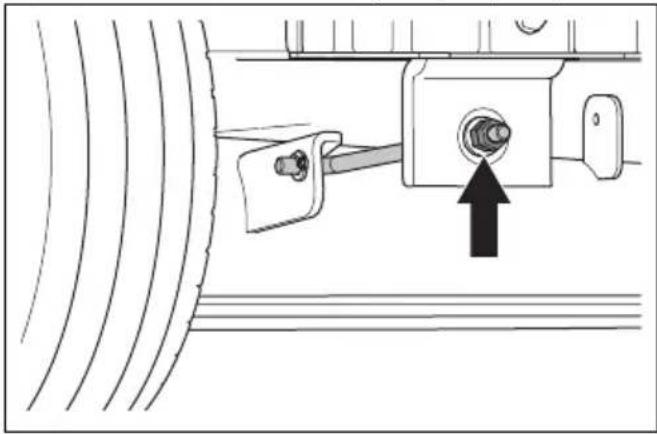

1. Če morate izravnati sprednji del, odvijte varovalno matico in obrnite matico na sprednjem priklopu.

Opomba: Sprednji priklop je na sprednjem delu izdelka, za dušilnikom.

a) Za spust sprednjega dela kosišča matico obrnite v nasprotni smeri urinega kazalca.
b) Za dvig kosišča matico obrnite v smeri urinega kazalca.
c) Po opravljeni izravnavi sprednjega dela zategnite varovalno matico.

Pregledovanje rezil

POZOR: Poškodovana ali neustrezno uravnotežena rezila lahko povzročijo poškodbe izdelka. Zamenjajte poškodovana rezila. Za pomoč pri brušenju in uravnoteženju rezil se obrnite na servisnega zastopnika družbe Husqvarna.

1. Odstranite kosišče. Glejte Odstranitev in namestitev kosišča na strani 164.
2. Oglejte si rezila, da preverite, ali so poškodovana in ali jih je treba nabrusiti.

Zamenjava rezil

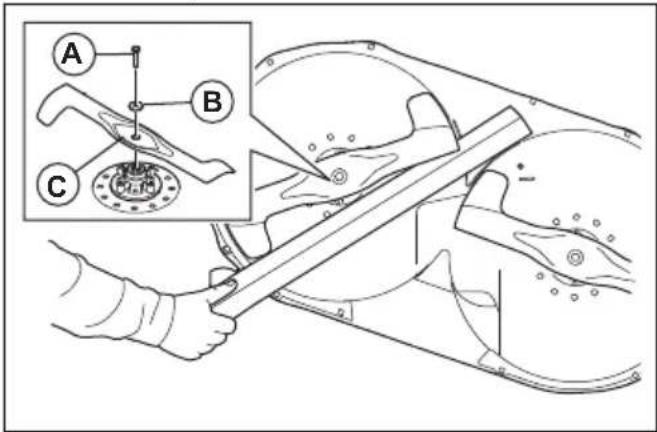

1. Odstranite kosišče. Glejte Odstranitev in namestitev kosišča na strani 164.

2. Rezila blokirajte z leseno klado.

OPOZORILO: Zaradi neustrezne vrste rezila lahko kosišče povzroči izmet predmetov in povzroči resne poškodbe. Uporabljajte le rezila, navedena v Tehnični podatki na strani 175.

1. Prepričajte se, da so ukrivljeni konci rezil obrnjeni v smeri kosišča.
2. Vijake privijte z zateznim momentom 58.5–69.5 Nm.
3. Namestite kosišče. Glejte Odstranitev in namestitev kosišča na strani 164.

Zamenjava jermena kosišča (TC 215T)

1. Odstranite kosišče. Glejte Odstranitev in namestitev kosišča na strani 164.

2. Odstranite umazanijo in travo okoli ohišij ležajev, jermenic rezil in z zgornje površine kosišča.

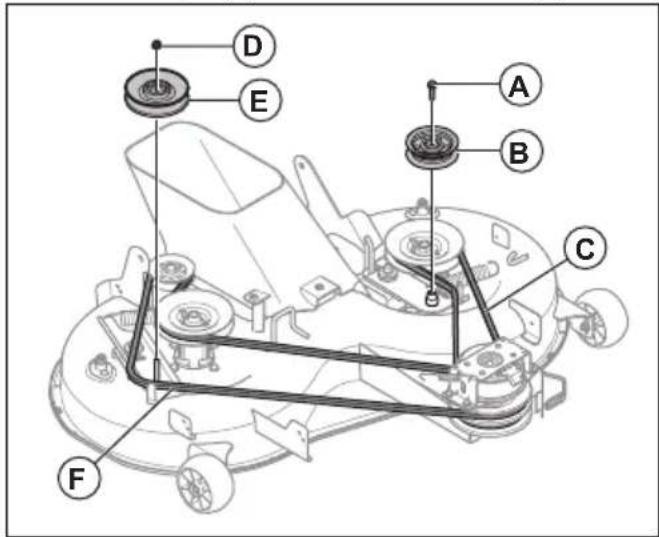

3. Odstranite vijak (A) in levo vodilno kolesce (B).

1. Odstranite jermen levega kosišča (C) s kosišča.
2. Odstranite matico (D) in desno vodilno kolesce (E).
3. Jermen desnega kosišča (F) odstranite s kosišča.
4. Nove jermene kosišča namestite v obratnem zaporedju.

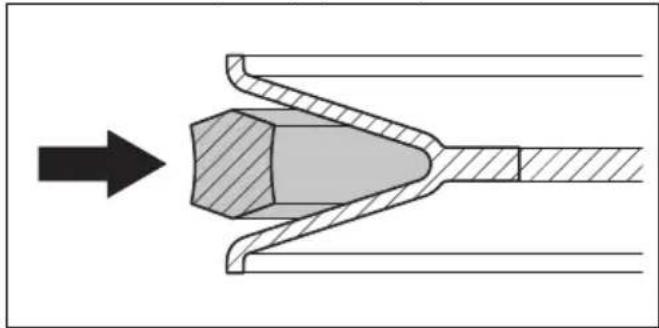

a) Prepričajte se, da so jermeni kosišča v ustreznem položaju pri vseh jermenicah.

POZOR: Preverite, da jermeni kosišča niso zviti. Glejte nalepko za namestitev jermena na kosišču.

Zamenjava jermena kosišča (TC 220T)

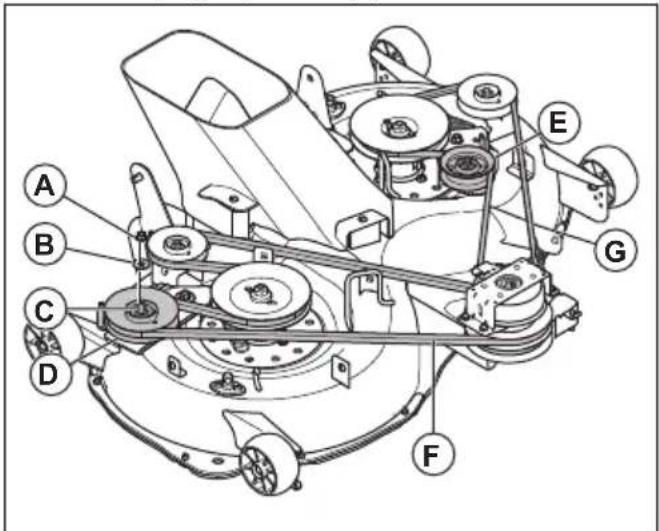

1. Odstranite kosišče. Glejte, Odstranitev in namestitev kosišča na strani 164.

2. Odstranite umazanijo in travo okoli ohišij ležajev, jermenic rezil in z zgornje površine kosišča.

3. Odstranite matico (A), podložko (B), sornik (C) in desno napenjalo jermena (D).

1. Odstranite matico, podložko, sornik in levo napenjalo jermena (E).

2. Odstranite jermen kosišča (F) in levi jermen kosišča (G)z napenjal rezila na kosišču.

3. Nove jermene kosišča namestite v obratnem zaporedju.

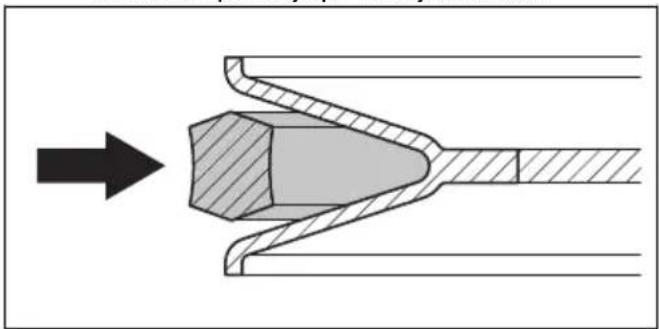

a) Prepričajte se, da so jermeni kosišča v ustreznem položaju pri vseh jermenicah.

POZOR: Preverite, da jermeni kosišča niso zviti. Glejte nalepko za namestitev jermena na kosišču.

Nastavitev vodilnih kolesc

Vodilna kolesca ohranjajo kosišče v pravilnem položaju na tleh, kar preprečuje popoln odrez trave na večini terenov. Vodilna kolesca so pravilno nastavljena, će so nekoliko dvignjena od tal, ko je kosišče dvignjeno na potrebno višino košnje.

1. Izdelek parkirajte na ravno površino in izklopite motor.
2. Kosišče nastavite na potrebno višino košnje. Glejte, Nastavitev višine košnje na strani 153.
3. Odstranite matico (A), vijak (B), podložko (C), vodilno kolesce (D) in pušo (E).

1. Namestite vodilno kolesce, pušo, vijak, podložko in matico v eno od treh odprtin.
2. Nastavite vsa vodilna kolesca po enakem postopku.

Odpravljanje težav

Urnik odpravljanja težav

Če rešitve težave ne najdete v teh navodilih, se obrnite na servisnega zastopnika družbe Husqvarna.

Težava Vzrok Ukrep
Zaganjalni motor ne zažene motorja.	Parkirna zavora ni aktivirana. Uporabite	parkirno zavoro. Glejte, Aktivacija in sprostitev parkirne zavo-re na strani 153.
	Kosišče je vklopljeno. Izklopite kosišče	Glejte, Aktiviranje in izklop kosišča na strani 153.
	Glavna varovalka je pregorela. Zamenjajte glavno varovalko. Glejte, Zamenjava glavne varovalke na stra-ni 162.
	Zaklep vžiga je poškodovan. Obrnite se na servisnega zastopnika Husqvarna.
	Povezava med kabli in akumulator-sko baterijo je slaba.	Akumulatorska baterija mora biti pra- vilno povezana. Glejte, Priklop aku- mulatorja na strani 150.
	Akumulatorska baterija je prešibka. Napolnite baterijo. Glejte, Polnjenje baterije na strani 163.
	Zaganjalnik motorja je poškodovan. Obrnite se na servisnega zastopnika Husqvarna.
Motor se ne zažene, ko zaganjalnik motorja zažene motor.	V posodi za gorivo ni goriva. Rezervoar za gorivo napolnite z gori-vom. Glejte, Dolivanje goriva na stra-ni 151.
	Vžigala svečka je poškodovana. Preglejte svečko. Vžigalno svečko po potrebi zamenjajte. Glejte, Pregled in zamenjava svečke na strani 160.
	Vžigalni kabel je poškodovan. Obrnite se na servisnega zastopnika Husqvarna.
	V uplinjalniku ali vodu za gorivo je umazanija.	Obrnite se na servisnega zastopnika Husqvarna.
	Filter za gorivo je zamašen. Zamenjajte filter goriva. Glejte, Za-menjava filtra goriva na strani 159.
Motor ne deluje enakomerno. Vžigala	svečka je poškodovana. Preglejte svečko. Vžigalno svečko po potrebi zamenjajte. Glejte, Pregled in zamenjava svečke na strani 160.
	Uplinjalnik ni nastavljen pravilno. Obrnite se na servisnega zastopnika Husqvarna.
	Zračni filter je zamašen. Očistite ali zamenjajte zračni filter. Glejte, Čiščenje in zamenjava zrač-nega filtra na strani 160
	Ventil posode za gorivo je blokiran.	Obrnite se na servisnega zastopnika Husqvarna.
	V uplinjalniku ali vodu za gorivo je umazanija.	Obrnite se na servisnega zastopnika Husqvarna.
	Filter za gorivo je zamašen. Zamenjajte filter goriva. Glejte, Za-menjava filtra goriva na strani 159.

Težava Vzrok Ukrep
Motor nima moči. Zračni filter je zamašen. Očistite ali zamenjajte zračni filter.		Glejte, Čiščenje in zamenjava zračnega filtra na strani 160.
		Vžigala svečka je poškodovana. Preglje svečko. Vžigalno svečko po potrebi zamenjajte. Glejte, Pregled in zamenjava svečke na strani 160.
		V uplinjalniku ali vodu za gorivo je umazanija.	Obrnite se na servisnega zastopnika Husqvarna.
		Žica za plin je nepravilno nastavljena.	Obrnite se na servisnega zastopnika Husqvarna.
Motor se zaustavi, ko želite izdelek upravljati v vzvratni smeri.	Sistem vzvratnega delovanja (ROS) ni vklopljen.	Vklopite sistem vzvratnega delovanja (ROS). Glejte, Uporaba sistema vzvratnega delovanja (ROS) na strani 154.
V menjalniku ni dovolj moči. Dovod zraka za menjalnik ali hladilna rebrca so blokirani.		Obrnite se na servisnega zastopnika Husqvarna.
		Ventilator na menjalniku je poškodo-van.	Obrnite se na servisnega zastopnika Husqvarna.
		V menjalniku ni olja ali pa je nivo olja prenizek.	Obrnite se na servisnega zastopnika Husqvarna.
		Pogonski sistem je izklopljen. Aktivirajte pogonski sistem. Glejte, Aktivacija in izklop pogonskega sistema na strani 152.
Akumulatorska baterija se ne polni. Akumulatorska baterija je poškodo-vana.		Zamenjajte baterijo. Glejte, Zamenja-va akumulatorja na strani 164.
		Povezava pri priključnih sponkah akumulatorske baterije je slaba.	Akumulatorska baterija mora biti pravilno povezana. Glejte, Priklop akumulatorja na strani 150.
Na izdelku je čutiti tresenje. Rezila niso trdno pritrjena. Zategnite rezila. Glejte, Zamenjava rezil na strani 167.
			Rezila niso pravilno nameščena. Poskrbite, da so rezila pravilno nameščena. Glejte, Zamenjava rezil na strani 167.
			Rezila niso uravnotežena. Preglejte, ali so rezila obrabljena ali poškodovana. Glejte, Pregledovanje rezil na strani 167.
			Motor ni trdno pritrjen. Obrnite se na servisnega zastopnika Husqvarna.
			Jermenice so zamaknjene ali zrahlja-ne.	Obrnite se na servisnega zastopnika Husqvarna.
Težava Vzrok Ukrep
Rezultati košnje niso zadovoljivi. Rezila	so otopela. Preglejte, ali so rezila obrabljena ali poškodovana. Glejte, Pregledovanje rezil na strani 167.
	Rezila niso pravilno nameščena. Poskrbite, da so rezila pravilno nameščena. Glejte, Zamenjava rezil na strani 167.
	Trava je dolga ali mokra. Glejte,	Zagotavljanje dobrih rezulta- tov košnje na strani 154.
	Kosišče ni vzporedno. Nastavite vzporednost kosišča. Glej-te, Nastavitev vzporednosti kosišča na strani 166.
	Kosišče je zamašeno s travo. Očistite kosišče. Glejte, Čiščenje iz-delka na strani 158.
	Prisotna je blokada s travo v sredin-ski izmetni cevi.	Odstranite blokado s travo v sredin-ski izmetni cevi.
	Zračne odprtine v kosišču so zama- šene.	Očistite kosišče. Glejte, Čiščenje iz-delka na strani 158.
	Okoli jernenic rezila je umazanija. Očistite kosišče. Glejte, Čiščenje iz-delka na strani 158.
	Tlaka v pnevmatikah na desni in levi strani se razlikujeta.	Prepričajte se, da je v vseh 4 pnev-matikah ustrezen tlak. Glejte, Tlak v pnevmatikah na strani 164.
	Izdelek deluje pri preveliki hitrosti. Glejte, Zagotavljanje dobrih rezulta- tov košnje na strani 154.
	Število vrtljajev motorja je prenizko. Glejte, Zagotavljanje dobrih rezulta- tov košnje na strani 154.
	Jermen kosišča drsi. Obrnite se na servisnega zastopnika Husqvarna.
	Jermen kosišča je obrabljen ali po- škodovan.	Zamenjajte jermen kosišča. Glejte, Zamenjava jermena kosišča (TC 215T) na strani 168ali Zamenjava jermena kosišča (TC 215T) na strani 168
Kosišče se ne zažene, ko je gumb za kardanski pogon v sproženem po-ložaju.	Na izmetu trave ni nameščenega zbi- ralnika za travo ali druge dodatne opreme (če je na voljo).	Na izmet trave namestite zbiralnik za travo ali drugo dodatno opremo. Glej-te, Namestitev in odstranitev zbiralni- ka za travo na strani 149(če je na voljo).

Transport skladiščenje in odstranitev

Prevoz

- Pri natovarjanju izdelka na vozilo ali prikolico ali pri raztovarjanju izdelka z njiju uporabite rampe polne širine.

- Izdelek je težek in lahko povzroči zmečkanine. Bodite previdni, ko ga natovarjate ali raztovarjate z vozila ali prikolice.

• Ne dvigajte izdelka. Sidrne točke niso odobrene dvižne točke in ju je dovoljeno uporabljati samo za pritrditev izdelka na prikolico.
• Za prevoz izdelka uporabite odobreno prikolico.
• Pred prevozom izdelka s prikolico ali po cesti se seznanite z lokalnimi prometnimi predpisi.
• Za lažje natovarjanje izdelka na prikolico kosišče prestavite v najvišji položaj.

Varna pritrditev izdelka med prevozom

OPOZORILO: Preden izdelek pritrdite, morate prebrati in razumeti poglavje o varnosti. Glejte, Varnost na strani 141.

OPOZORILO: Aktiviranje parkirne zavore ni zadosten ukrep za zaščito izdelka med prevozom. Izdelek trdno pričvrstite v prostor za nalaganje.

Oprema: 2 odobrena trakova in 4 zagozde.

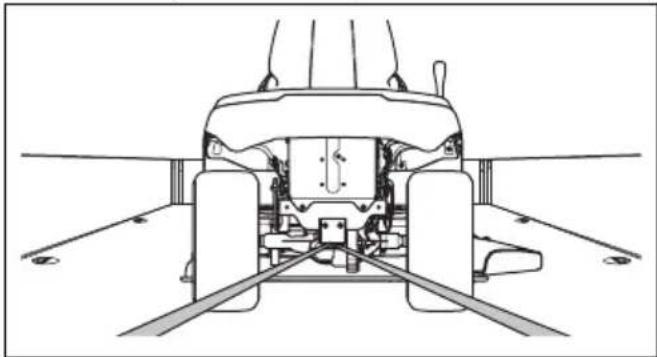

1. Izdelek parkirajte v sredino prostora za nalaganje.

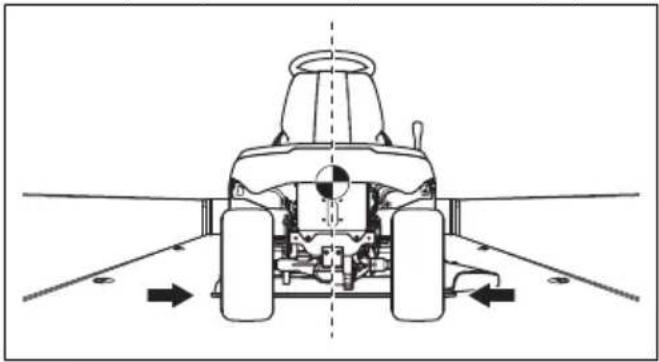

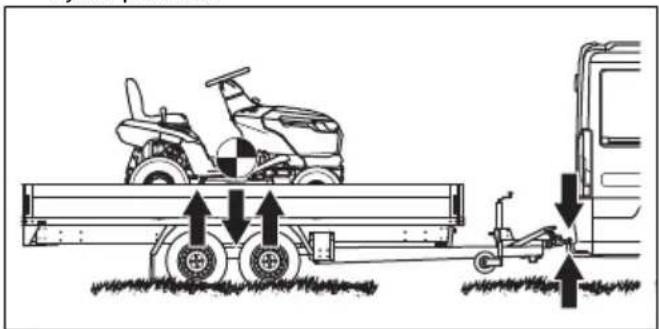

1. Središče težišča izdelka mora biti nad osjo koles transportnega vozila. Če za prevoz uporabljate prikolico, preverite, ali je navpična sila na vlečno kljuko pravilna.

1. Uporabite parkirno zavoro.

2. Odstranite vse nepritrjene predmete.

3. Na vlečno kljuko namestite prvi trak.

Ob koncu sezone ali pred skladiščenjem, ki je lahko daljše od 30 dni, izdelek pripravite na shranjevanje. Če gorivo v posodi za gorivo stoji 30 dni ali več, lahko lepljivi delci povzročijo blokado uplinjalnika. To ima lahko negativne posledice za delovanje motorja.

Dodajte stabilizator, da preprečite nastanek lepljivih delcev med skladiščenjem. Če uporabljate alkilatni bencin, ne potrebujete stabilizatorja. Če uporabljate standardni bencin, ne začnite uporabljati alkilatnega. To lahko povzroči strjevanje občutljivih gumijastih delov. Gorivu v posodi za gorivo ali posodi za shranjevanje dodajte stabilizator. Vedno uporabite mešalno razmerje, ki ga navede proizvajalec. Motor naj deluje vsaj

10 minut, ko dodate stabilizator, dokler ta ne steče v uplinjalnik.

OPOZORILO: Izdelka s polno posodo z gorivom ne hranite v zaprtih prostorih ali prostorih s slabim pretokom zraka. Nevarnost požara, će pridejo hlapi goriva v bližino odprtega plamena, isker, ali indikatorskih lučk pri, na primer, grelnikih vode, zalogovnikih vroče vode in sušilnikih perila.

OPOZORILO: Z izdelka odstranite travo, listje in druge vnetljive snovi, da zmanjšate nevarnost požara. Pred skladiščenjem se motor mora ohladiti.

• Očistite izdelek, glejte Čiščenje izdelka na strani 158. Popravite poškodovano barvo, da preprečite korozijo.
• Preglejte, ali je kakšen del izdelka obrabljen ali poškodovan, ter zategnite zrahljane vijake in matice.
• Odstranite baterijo. Očistite, napolnite in jo skladiščite na hladnem.
• Zamenjajte motorno olje in zavrzite odpadno olje.
• Izpraznite posodo za gorivo. Zaženite motor in ga pustite delovati, dokler v uplinjalniku ne zmanjka goriva.

POZOR: V primeru uporabe stabilizatorja ne izpraznite posode za gorivo in uplinjalnika.

• Zaprite ventil za prekinitev pretoka goriva.
• Odstranite vžigalne svečke in v vsak valj nalijte približno eno žlico motornega olja. Ročno obračajte gred motorja, da se olje porazdeli, nato pa znova namestite čepe.
• Namažite vse mazalke, zglobe in preme.
• Izdelek hranite na čistem in suhem mestu ter ga pokrijte, da ga še dodatno zaščitite.
• Prekrivalo za zaščito izdelka med skladiščenjem ali prevozom je na voljo pri vašem prodajalcu.

Odlaganje

• Kemikalije so lahko nevarne, zato jih ni dovoljeno iztočiti na tla. Uporabljene kemikalije vedno zavrzite na servisnem centru ali primernem odlagališču.
• Če je izdelek izrabljen, ga pošljite prodajalcu ali ustreznemu zbirno-reciklažnem centru.
• Olje, oljne filtre, gorivo in akumulator imajo lahko škodljive posledice za okolje. Spoštujte lokalne zahteve za recikliranje in veljavne predpise.
• Akumulatorja ne zavrzite med gospodinjske odpadke.
• Akumulator zavrzite pri servisnem zastopniku Husqvarna ali v zbirnem centru za odpadne akumulatorje.

Tehnični podatki

Tehnični podatki

	TC 215T TC 220T
Mere
Širina brez kosišča, mm 933 971
Širina s kosiščem, mm 987,5 1140
Višina, mm 1108 1124
Dolžina, brez zbiralnika za travo, mm 1921 2029
Dolžina, z zbiralnikom za travo, mm 2533 2714
Teža s kosišče, in prazno posodo, kg 257 278
Kapaciteta zbiralnika za travo, l 300 350
Medosna razdalja, mm 1250 1250
Širina koloteka, spredaj, mm 756 756
Širina koloteka, zadaj, mm 717 717
Tlak v pnevmatikah, spredaj, kPa/bar/PSI 150/1,5/21,8 150/1,5/21,8
Tlak v pnevmatikah, zadaj, kPa/bar/PSI	100/1/14,5	100/1/14,5
Sprednji pnevmatiki	15/6-6	15/6-6
Zadnji pnevmatiki	18/8,5-8	20/10-8
Najv. naklon, stopinje °	10	10
Največja dovoljena masa vlečne opreme pri naklonu 10°, kg	110 110
Največja dovoljena navpična obremenitev na vlečni klju-ki, N/kg	520/52	520/52
Največja dovoljena vodoravna obremenitev na vlečni kljuki, N/kg	600/60	600/60
Motor
Znamka/model	Husqvarna/HV 586AE	Husqvarna/HV 708AE
Nazivna izhodna moč motorja v kW25	11,7	14,4
Prostornina, cm3	586 708
Najv. število vrtljajev motorja v vrt/min	2800 ± 50	2800 ± 50
Najv. hitrost pri vožnji naprej, km/h 10	10
Najv. hitrost pri vzvratni vožnji, km/h	6	6
Gorivo, neosvinčeno, največja vsebnost etanola/najnižje oktansko število	E10/92 E10/92
Prostornina rezervoarja za gorivo, litri 13 13
Olje ^26	Husqvarna SAE 30Husqvarna SAE 5W-30 sin-tetičnoHusqvarna SAE 10W-40	Husqvarna SAE 30Husqvarna SAE 5W-30 sin-tetičnoHusqvarna SAE 10W-40
Količina olja z oljnim filtrom, litri 1,7 2,4
Količina olja brez oljnega filtra, litri 1,6 2,3
Zagon motorja Električni zaganjalnik, 12 V Električni zaganjalnik, 12 V
Menjalnik
Znamka/model Tuff Torq/K46EN Tuff Torq/K46EN
Prostornina olja, litri 2,2 2,2
Električni sistem
Vrsta 12 V, ozemljitev negativne-	ga pola	12 V, ozemljitev negativne-ga pola
Akumulator 12 V, 24 Ah 12 V, 24 Ah
Glavna varovalka, A 20 20
Svečka	HQT-7/HQT-12	HQT-7/HQT-12
Razmik elektrod, mm/in	0,6–0,8/0,024–0,032	0,6–0,8/0,024–0,032
Vrsta žarnice	12 V, 10,19 W	12 V, 10,19 W
Kosišče
Širina rezanja, mm	950	1080
Višina košnje, 10 položajev, mm	25–105	25–105
Emisije hrupa ^27
Raven zvočne moči, izmerjena v dB(A)	98 98
Nivo moči hrupa, zajamčeno dB(A)	100	100
Nivoji hrupa ^28
Raven zvočnega tlaka pri uporabnikovem ušesu v dB (A)	85 84
Ravni vibracij ^29
Nivo vibracij pri volanu, m/s ^2	3,4 5,3
Nivo vibracij pri sedežu, m/s ^2	1,9 5,2
Rezila
Dolžina rezila v mm 482,5 554
Številka izdelka, levo rezilo 537 67 40-10 531 14 83-01
Številka izdelka, desno rezilo 537 67 41-10 531 14 83-04
Številka izdelka, komplet za mulčenje (dodatna oprema) ^30	547 35 66-01 546 51 50-01
Številka izdelka, levo rezilo za mulčenje (dodatna oprema) ^31	537 67 42-10 531 14 82-99
Številka izdelka, desno rezilo za mulčenje (dodatna oprema) ^32	537 67 43-10 531 14 83-02

OPOZORILO: Uporabljajte samo kosišča, ki so navedena v tem priročniku. Kosišča, ki niso odobrena za ta izdelek, lahko povzročijo izmet predmetov pri veliki hitrosti in hude telesne poškodbe.

Kontrolne točke
Vzporednost kosišča z višino košnje v položaju 1, mm/palci.	5–10/0,197–0,394
Upravljanje višine košnje v položaju 1, mm/palci. 25 ± 2/0,98 ± 0,079

Servisiranje

Pri pooblaščenem servisnem centru opravite letni pregled, da poskrbite za varno in učinkovito delovanje izdelka na vrhuncu sezone. Najprimernejši čas za servis ali pregled izdelka je zunaj sezone.

Ko pošiljate naročilo za rezervne dele, navedite podatke o letu nakupa, modelu, vrsti in serijski številki.

Vedno uporabljajte originalne rezervne dele.

Izjava o skladnosti

Izjava EU o skladnosti

Pri Husqvarna AB, SE 561 82 Huskvarna, ŠVEDSKA, tel. [phone], na lastno odgovornost izjavljamo, da je predstavljeni izdelek:

Opis Sedežna kosilnica
Znamka Husqvarna
Vrsta/model TC 215T, TC 220T
Identifikacija Serijske številke od letnika 2023 dalje

v celoti skladen z naslednjimi direktivami in uredbami EU:

Direktiva/uredba Opis
2006/42/ES "o strojih"
2014/30/EU "o elektromagnetni združljivosti"
2000/14/EC "o emisijah hrupa v okolico"
2011/65/EU "o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opremi"

in so pri tem v veljavi naslednji standardi in/ali tehnične specifikacije: EN ISO 5395-1:2013/A1:2018, EN ISO 5395-3:2013/A1:2017/A2:2018, EN ISO 14982:2009, EN IEC 63000:2018.

Priglašeni organ: 0197, TÜV Rheinland LGA Products GmbH, Tillystrasse 2, 90431 Nürnberg, Germany je potrdil skladnost z direktivo Sveta 2000/14/ES, postopki ugotavljanja skladnosti: Priloga VI.

Za več informacij v zvezi z emisijami hrupa glejte poglavje Tehnični podatki na strani 175.

Huskvarna, 2024-11-13

$$ \Delta \cdot \mathrm {d u} $$

Claes Losdahl, vodja razvoja/vrtni izdelki, Husqvarna AB Odgovorni za tehnično dokumentacijo

Husqvarna®

www.husqvarna.com
