NAVODILA ZA UPORABO AquaMax Eco Classic 11500 OASE

SL Navodila za uporabo

HR Uputa o upotrebi

▶ Vse električne naprave in instalacije izključite iz električnega omrežja, preden sežete v vodo. Drugače lahko pride do hudih telesnih poškodb ali smrti zaradi električnega udara.
To napravo lahko uporabljajo otroci, stari 8 let in več, ter osebe z zmanjšanimi telesnimi, zaznavnimi ali psihičnimi sposobnostmi ali osebe s pomanjkanjem izkušenj in znanja, če so pri tem pod nadzorom ali so bile seznanjene z varno uporabo naprave in razumejo posledične nevarnosti. Otroci se ne smejo igrati z napravo. Čiščenja in uporabniškega vzdrževanja ne smejo izvajati otroci, ki so brez nadzora.

Varnostna navodila

Električna priključitev

• Za zunanjo električno inštalacijo veljajo posebni predpisi. Električno inštalacijo lahko izvede samo električar.
• Električar je zaradi svoje strokovne izobrazbe, znanja in izkušenj kvalificiran, da izvaja zunanje električne inštalacije. Prepozna lahko možne nevarnosti ter upošteva regionalne in nacionalne standarde, predpise in določila.
• Če imate kakršnakoli vprašanja in probleme, se obrnite na strokovnjaka.
• Priključitev naprave je dovoljena le, če se električni podatki naprave ujemajo s podatki električnega napajanja.
• Napravo je dovoljeno priključiti le v vgrajeno vtičnico, ki je v skladu s predpisi.
• Napravo morate zavarovati z varovalno napravo za okvarni tok (RCD) z odmero okvarnega toka maksimalno 30 mA.
• Podaljšek napeljave in električni delilnik (npr. razdelilniki z več vtičnicami) morata biti primerna za uporabo na prostem (zaščitena pred škropljenjem).
• Nepokrite vtiče in vtičnice zaščitite pred vlago.

Varna uporaba

• Naprave ne uporabljajte, če so električni kabli ali ohišje poškodovani.
• Napravo odstranite, če je omrežni priključni vod poškodovan. Omrežnega priključnega voda ni možno zamenjati.
• Tekalna enota v napravi vsebuje magnete, ki ustvarjajo močno magnetno polje, to pa lahko vpliva na srčne spodbujevalnike ali vsajene defibrilatorje (ICD). Med vsadkom in magnetom ohranjajte razdaljo najmanj 0,2 m.
• Naprave ni dovoljeno prenašati ali je vleči za omrežni priključni kabel.
• Vode polagajte tako, da so zaščiteni pred poškodbami in da nihče ne more pasti čez njih.
• Naprave v nobenem primeru ni dovoljeno tehnično spreminjati.
• Na napravi opravljajte samo tista dela, ki so opisana v teh navodilih.
• Uporabljajte le originalne nadomestne dele in opremo.
• Pri težavah se obrnite na pooblaščeni servisni center ali družbo OASE.

SL

Pravilna uporaba

Izdelek, opisan v tem priročniku, uporabljajte le na naslednji način:

- Za črpanje običajne vode iz ribnikov za filtrirne sisteme, sisteme slapov in potočne sisteme.

- Ob upoštevanju tehničnih podatkov. (→ Tehnični podatki)

- Ob upoštevanju dovoljenih vrednosti vode. (→ Dovoljene vrednosti vode)

Za napravo veljajo naslednje omejitve:

- Nikoli ne uporabljajte v plavalnih ribnikih.

- Nikoli ne filtrirajte drugih tekočin kot vodo.

- Nikoli ne delajte brez pretoka vode.

- Ne uporabljajte v povezavi s kemikalijami, živili, lahko vnetljivimi ali eksplozivnimi materiali.

- Ne priključite na hišni vodovod.

- Ne uporabljajte za profesionalne ali industrijske namene.

- Glede na EMC (elektromagnetno vzdržljivost) je to naprava razreda A. V bivanjskih okoljih lahko povzroči radijske motnje. Uporabnik je dolžan izvesti ustrezne ukrepe.

Opis izdelka

Pregled

IN1 7 1 6 Ø 38 mm Ø 32 mm Ø 25 mm IN2 2 3 Out Ø 38 mm Ø 32 mm Ø 25 mm 4

AMX0207

1 Vhod 1 (sesalna stran)

- Ohišje filtra

2 Vhod 2 (sesalna stran)

• Priključitev predtoka iz ribnika pri suhi postavitvi.
• Za suho namestitev je treba črpalko namestiti brez ohišja filtra.

3 Izhod (tlačna stran)

- Priključitev povratnega toka v ribnik (npr. preko potoka).

4 Stopničast nastavek s krogelnim zglobom za izpust.
5 Stopničast nastavek za vhod 2 (suha namestitev).
6 Cevne objemke za pritrditev cevi na nastavke za cevi.
7 Električni kabel z omrežnim vtičem

Simboli na napravi

Naprava je do 4 m zatesnjena pred prahom in vodo.

Obstaja nevarnost za ljudi s srčnim spodbujevalnikom.

Napravo zaščitite pred neposrednimi sončnimi žarki.

Naprave ne odvrzite med običajne gospodinjske odpadke.

Preberite navodila za uporabo.

Različice namestitve

- Različica (a): Potopna namestitev črpalke

– Črpalka namestite v ribnik oz. bazen.

– Črpanje vode prek filtrirna košare.

• Različica (b): Suha postavitev črpalke

— Črpalka se brez filtrirne košare postavi zunaj ribnika oz. bazena, vendar pod nivojem vode.

– Črpanje vode prek satelitska filtra ali skimmerja.

Postavitev in priklop

Črpalko lahko namestite potopljeno (v vodi) ali na suhem (izven vode).

OPOZORILO

Če naprava obratuje v kopalnem ribniku, lahko pride do smrti ali hudih telesnih poškodb. Zaradi okvarjenih električnih delov naprave je voda pod nevarno električno napetostjo.

▶ Naprava lahko obratuje le, če v vodi ni ljudi.

PREVIDNO

Vrtljive komponente v območju sesalnega ali tlačnega nastavka. Če segate v nastavke, so možne poškodbe.

Še posebej upoštevajte: Naprava, ki se je zaustavila zaradi preobremenitve, se lahko nepričakovano zažene!

▶ Ne segajte v odprtino sesalnega ali tlačnega nastavka, ko je električni vtič priključen.
Če so nastavki med delovanjem prosto dostopni, npr. će cevi niso priključene, zavarujte nastavke z zaščito pred dotikom. Zaščita za stik je na voljo kot dodatna oprema.

① Nobena od komponent naprave ne sme biti dlje časa izpostavljena neposredni sončni svetlobi, ker lahko tako pride do poškodb. Po potrebi uporabite zaščitni pokrov.

Postavitev naprave pod gladino

Priključitev

• Čim večji je premer cevi, tem manjše so izgube zaradi trenja v ceveh in tako tem boljša pre-točna količina.
• Premera cevi ne smete po nepotrebnem omejiti z navojnim priključkom. navojni priključek skrajšajte v skladu s premerom cevi.

IN1 Out Ø 38 mm Ø 32 mm Ø 25 mm

AMX0003

Vtiča še ne vstavljajte v vtičnico!

Postavitev

• Črpalko namestite vodoravno na trdni podlagi.
• Poskrbite, da bo črpalka stabilno nameščena.
• Če je voda muljasta oz. umazana, priporočamo, da črpalko oz. komponente, priključene na sesalni strani (skimer, satelitski filter, talni odtok itd.) postavite dvignjene od tal. S tem se zmaniša vsesavanje delcev, kar podališa živlijenisko dobo tekalne enote.
• Črpalko uporabljajte samo, če je prekrita z vsaj 10 cm vode. V nasprotnem primeru lahko vse-sava zrak.

≥ 2 m

AMX0082

i Črpalko lahko enostavno izvlečete iz vode z vlečno vrvjo.

— Potegnite vlečno vrv skozi okrogle odprtine na spodnji lupini filtra in jo zavozlajte.

Postavitev naprave na suhem

Za suho namestitev je treba črpalko namestiti brez ohišja filtra.

Predelati opremo

AMX0175

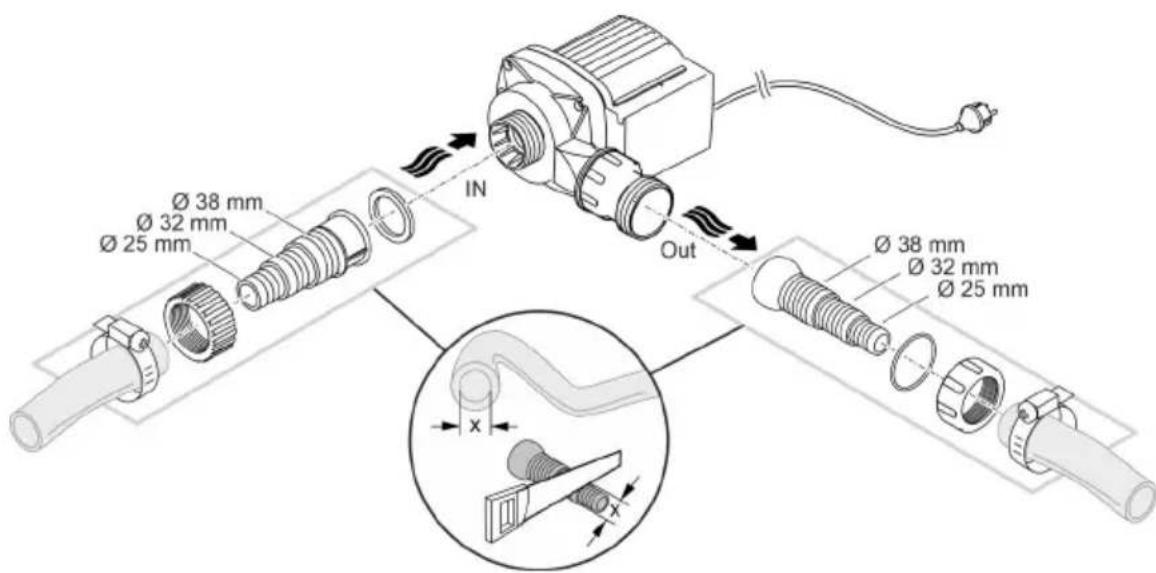

Priključitev

• Na vhod (IN) in izhod (OUT) lahko priključite gibke ali toge cevi.
• Priključki za gibke cevi so vključeni v obseg dobave. Njihova montaža je opisana v nadaljevanju.
• Premer cevi na sesalni strani (IN) ne sme imeti manjšega premera od cevi na tlačni strani (OUT).
• Čim večji je premer cevi, tem manjše so izgube zaradi trenja v ceveh in tako tem boljša pretočna količina.
• Premera cevi ne smete po nepotrebnem omejiti z navojnim priključkom. navojni priključek skrajšajte v skladu s premerom cevi.
• Skozi črpalko lahko prehajajo delci, veliki do 8 mm. Če so delci večji, se črpalka zamaši. Priporočamo, da na sesalni strani namestite filter ali skimer.

Ø 38 mm Ø 32 mm Ø 25 mm IN Out Ø 38 mm Ø 32 mm Ø 25 mm

AMX0005

Vtiča še ne vstavljajte v vtičnico!

Postavitev

• Črpalko namestite vodoravno na trdni podlagi.
• Poskrbite, da bo črpalka stabilno nameščena.

- Črpalka ne sme biti izpostavljena neposredni sončni svetlobi.

- Mesto postavitve mora biti dovolj prezračeno, da se črpalka ne pregreva.

≥ 2 m

AMX0083

Zagon

NASVET

Naprava bo uničena, će jo boste uporabljali s senčnikom. Vsebuje občutljive električne sestavne dele.

Črpalka ne sme delovati na suho. V nasprotnem primeru se lahko črpalka okvari.

▶ Črpalko uporabljajte samo, ko je potopljena ali poplavljena.

Vklop / izklop

• Vklop: Omrežni vtič priključite v omrežno vtičnico.
  — Aparat je vklopljen po kratki zagonski fazi.
• Izklop: Omrežni vtič izvlecite iz omrežne vtičnice.

Črpalka po zagonu in nato v obratovanju vsakih 20 ... 40 minut predprogramirani samodejni preskus delovanja (okoljsko reguliranje – Environmental Function Control (EFC)). Črpalka zazna, ali se nahaja v stanju teka na suho, blokade, oziroma ali je potopljena. V primeru teka na suho ali blokade se črpalka samodejno izključi po 60 do 120 sekundah. V primeru motnje prekinite napajanje z električnim tokom in »potopite črpalko« oz. odstranite oviro. Ko odpravite napako, lahko ponovno zaženete napravo.

Čiščenje in vzdrževanje

PREVIDNO

Nevarnost poškodb zaradi nepredvidljivega zagona. Funkcije notranjega nadzora naprave lahko izklopijo napravo in jo samodejno ponovno vklopijo.

Ne uporabljajte agresivnih čistil ali kemičnih raztopin. Ta sredstva lahko poškodujejo ohišje, vplivajo na delovanje naprave in škodujejo živalim, rastlinam ter okolju.

▶ Napravo, će je mogoče, čistite samo s čisto vodo in mehko krtačo oz. gobo, pri trdovratni umazaniji si pomagajte s priporočenimi čistilnimi sredstvi.

• Izvlecite omrežni vtič in odstranite vse priključke.

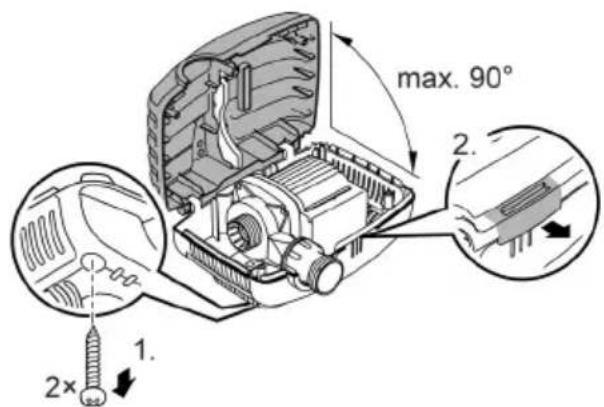

• Napravo razstavite, kot je prikazano na sliki.

max. 90° 1. 2× 1.

- črpalka vpeta v nosilcu.

- priključni kabel napeljan skozi utor na ohišju in ni močno prepognjen ali stisnjen.

Čiščenje naprave

i Napravo čistite po potrebi, vendar vsaj 2-krat letno.

— Na črpalki očistite predvsem tekalno enoto in ohišje črpalke.

- Priporočeno čistilno sredstvo pri trdovratnih poapnitvah:

— Čistilo za črpalke PumpClean družbe OASE.

— Hišna čistila, ki ne vsebujejo kisa ali klora.

- Po čiščenju morate vse dele temeljito izprati z vodo.

Zamenjava tekalne enote

NASVET

Tekalna enota se vpelje v blok motorja skozi ležaj. Ta ležaj je obrabni del in ga je treba zamenjati istočasno s tekalno enoto.

- Za zamenjavo ležaja so potrebni posebno znanje in orodje. Ležaj dajte zamenjati strokovnjaku družbe OASE ali pa črpalko pošljite družbi OASE.

NASVET

Tekalna enota vsebuje močne magnete, ki privlačijo magnetne delce (npr. železne opilke). Delci, ki ostanejo sprijeti, lahko povzročijo nepopravljive poškodbe na tekralni enoti in bloku motorja.

▶ S tekalne enote pred vgradnjo skrbno odstranite prijete delce.

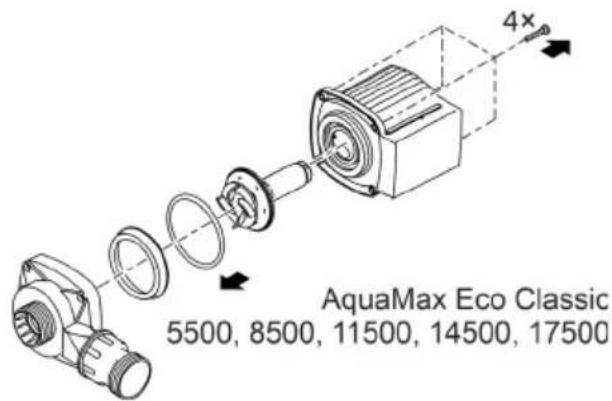

• Blok motorja razstavite, kot je prikazano na sliki.
• Sestavne dele očistite s čopičem pod čisto vodo.
• Preverite vse dele za poškodbe. Zamenjajte poškodovane ali obrabljene dele.
• Blok motorja sestavite nazaj v obratnem vrstnem redu.

AquaMax Eco Classic 2500 E, 3500 E

4x AquaMax Eco Classic 5500, 8500, 11500, 14500, 17500

AMX0176

Skladiščenje/Prezimovanje

Napravo izklopite pri temperaturah vode pod +4 °C ali najkasneje, ko se pričakuje zmrzal.

• Temeljito očistite napravo.
• Preverite napravo za poškodbe in po potrebi zamenjajte poškodovane dele.

- Črpalko skladiščite potopljeno ali napolnjeno z vodo zavarovano pred zmrzaljo. Pri tem omrežnega vtiča ne potapljajte pod vodno gladino!

Odpravljanje motenj

Motnja	Vzrok	Ukrep
Črpalka se ne zažene.	Ni omrežne napetosti.	Preverite omrežno napetost.
	Dovodne cevi so prepognjene	Dovodne cevi položite brez pregibov
	Zamašeni dovodi	Preverite/očistite dovodne cevi
	Tekalna enota je blokirana	Odpravite blokado, preverite, ali je teklna enota lahko gibljiva
Črpalka ne črpaKoličina črpanja ne zadostuje	Ohišje filtra je zamašeno	Očistite filtrske lupine
	Previsoke izgube v dovodih	Cevi skrajšajte na potrebni minimum, odstranite nepotrebne povezovalne dele, uporabite cevi z večjimi premeri
	Tekalna enota težko deluje	Preverite, ali se teklnne enote z lahkoto premikajo
Črpalka se po kratkem delovanju izklopi	Voda je močno onesnažena	Očistite črpalko
	Tekalna enota je blokirana	Odpravite blokado, preverite, ali je teklna enota lahko gibljiva
	Črpalka je delovala na suho	Preverite/očistite dovodne cevi, povečajte višino potopa (najm. 10cm pod vodno gladino)
	Temperatura vode previsoka	Upoštevajte najvišjo dovoljeno temperaturo vode. (→ Tehnični podatki)

Tehnični podatki
Podatki o napravi

AquaMax Eco Classic			2500 E	3500 E	5500	8500
Priključna napetost		V AC 220 ... 240
Omrežna frekvenca		Hz	50	50	50	50
Najv. moč		W	23	35	60	80
Najv. moč črpanja		l/h	2600	3500	5300	8300
Najv. višina črpanja		m	2,2	2,6	2,8	3,2
Razred zaščite			IP68	IP68	IP68	IP68
Najv. potopna globina		m	4	4	4	4
Sesalna stran	Navoji		G1	G1	G112	G112
	Priključek za cev	mm	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Tlačna stran	Navoji		G1	G1	G112	G112
	Priključek za cev	mm	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
	Najv. velikost zrn grobe umazanije	mm	8	8	8	8
Dotočna površina filtra		cm^2	810	810	810	810
Temperatura vode (potopna namestitev)	Med delovanjem	°C	+4... +35	+4... +35	+4... +35	+4... +35
	Prenehanje	°C	+4... +35	+4 ... +35	+4 ... +35	+4 ... +35
Temperatura okolja (suha namestitev)	Med delovanjem in konvekcijo	°C	+4 ... +30	+4 ... +30	+4 ... +30	+4 ... +30
	Med delovanjem in prisilno hlajenje	°C	+4 ... +40	+4 ... +40	+4 ... +40	+4 ... +40
Dimenzije	Dolžina	mm	280	280	280	280
	Širina	mm	230	230	230	230
	Višina	mm	140	140	140	140
Dolžina priključnega kabla		m	10	10	10	10
Teža		kg	2,8	3,0	3,2	4,4

AquaMax Eco Classic			11500	14500	17500
Priključna napetost		V AC		220 ... 240
Omrežna frekvenca		Hz	50	50	50
Najv. moč		W	100	135	170
Najv. moč črpanja		l/h	11000	13600	17400
Najv. višina črpanja		m	3,3	3,4	3,7
Razred zaščite			IP68	IP68	IP68
Najv. potopna globina		m	4	4	4
Sesalna stran	Navoji		G1 12	G1 12	G1 12
	Priključek za cev	mm	25, 32, 38	25, 32, 38	25, 32, 38
Tlačna stran	Navoji		G2	G2	G2
	Priključek za cev	mm	25, 32, 38	25, 32, 38	25, 32, 38
Najv. velikost zrn grobe umazanije		mm	8	8	8
Dotočna površina filtra		cm ^2	810	810	810
Temperatura vode (po-topna namestitev)	Med delovanjem	°C	+4 ... +35	+4 ... +35	+4 ... +35
	Prenehanje	°C	+4 ... +35	+4 ... +35	+4 ... +35
Temperatura okolja (suha namestitev)	Med delovanjem in konvekcijo	°C	+4 ... +30	+4 ... +30	+4 ... +30
	Med delovanjem in prisilno hlajenje	°C	+4 ... +40	+4 ... +40	+4 ... +40
Dimenzije	Dolžina	mm	280	280	280
	Širina	mm	230	230	230
	Višina	mm	140	140	140
Dolžina priključnega kabla		m	10	10	10
Teža		kg	5,0	5,0	5,3

Dovoljene vrednosti vode

Sveža voda, voda v ribniku

pH-vrednost		6,8 ... 8,5
Trdota	°dH	8 ... 15
Prosti klor	mg/l	<0,3
Vsebnost klorida	mg/l	<250
Vsebnost soli	%	<0,4
Celotni suhi ostanek	mg/l	<50
Temperatura	°C	+4 ... +35

Deli, ki se obrabijo

- Tekalna enota

Odlaganje odpadkov

NASVET

Te naprave ne smete zavreči med gospodinjske odpadke.

▶ Napravo odstranite skozi za to predviden sistem sprejemanja odpadkov.
▶ Če imate kakršna koli vprašanja, se obrnite na lokalno podjetje za odstranjevanje odpadkov. Tam boste prejeli informacije o tem, kako pravilno odstraniti napravo.
▶ Pred tem naredite napravo neuporabno tako, da odrežete kabel.

! UPOZORENJE

Pročitajte priručnik za uporabu.

Načini instalacije

Otklanjanje neispravnosti

Neispravnost	Uzrok	Rješenje
Pumpa se ne pokreće	Nema mrežnog napona	Provjerite mrežni napon
	Opskrbni vodovi su savijeni	Položite opskrbne vodove bez savijanja
	Opskrbni vodovi su začepljeni	Provjerite/očistite opskrbne vodove
	Rotor je blokiran	Ukloniti blokadu, provjerite pokretljivost rotora
Pumpa ne potiskuje Nedovoljan učinak pumpanja	Kućište filtra je začepljeno	Očistite filtarsku posudu
	Preveliki gubitci u opskrbnim vodovima	Skratite crijeva na potreban minimum, u-klonite nepotrebne spojne dijelove, uporabite veći promjer crijeva
	Rotor se teško kreće	Provjerite pokretljivost rotora
Pumpa se isključuje nakon krat-kog vremena rada	Voda je vrlo onečišćena	Očistite pumpu
	Rotor je blokiran	Ukloniti blokadu, provjerite pokretljivost rotora
	Pumpa je radila na suho	Provjerite/očistite opskrbne vodove, po-većajte dubinu uranjanja (min. 10 cm ispod površine vode)
	Temperatura vode je previsoka	Vodite računa o maksimalno dopuštenoj temperaturi vode. (→ Tehnički podatci)

Tehnički podatci
Podaci o uređaju

AquaMax Eco Classic			2500 E	3500 E	5500	8500
Priključni napon		V AC 220 ... 240
Mrežna frekvencija		Hz	50	50	50	50
Maks. primljena snaga		W	23	35	60	80
Maks. pumpni učinak		l/h	2600	3500	5300	8300
Maks. visina pumpanja		m	2,2	2,6	2,8	3,2
Način zaštite			IP68	IP68	IP68	IP68
Maks. dubina uranjanja		m	4	4	4	4
Usisna strana	Navoj		G1	G1	G112	G112
	Priključak crijeva	mm	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Tlačna strana	Navoj		G1	G1	G112	G112
	Priključak crijeva	mm	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38

HR

AquaMax Eco Classic			11500	14500	17500
Priključni napon		V AC		220 ... 240
Mrežna frekvencija		Hz	50	50	50
Maks. primljena snaga		W	100	135	170
Maks. pumpni učinak		l/h	11000	13600	17400
Maks. visina pumpanja		m	3,3	3,4	3,7
Način zaštite			IP68	IP68	IP68
Maks. dubina uranjanja		m	4	4	4
Usisna strana	Navoj		G 112	G 112	G 112
	Priključak crijeva	mm	25, 32, 38	25, 32, 38	25, 32, 38
Tlačna strana	Navoj		G2	G2	G2
	Priključak crijeva	mm	25, 32, 38	25, 32, 38	25, 32, 38
Maks. veličina zrna grube	prljavštine	mm	8	8	8
Ulazna površina filtra		cm ^2	810	810	810
Temperatura vode (po- topljeno postavljanje)	U pogonu	°C	+4 ... +35	+4 ... +35	+4 ... +35
	Izvan pogona	°C	+4 ... +35	+4 ... +35	+4 ... +35
Temperatura okoline (postavljanje na suhom)	U pogonu i kon-vekciji	°C	+4 ... +30	+4 ... +30	+4 ... +30
	U pogonu i pri- silno hlađenje	°C	+4 ... +40	+4 ... +40	+4 ... +40
Dimenzije	Duljina	mm	280	280	280
	Širina	mm	230	230	230
	Visina	mm	140	140	140
Dužina priključnog kabela		m	10	10	10
Masa		kg	5,0	5,0	5,3
