KÄYTTÖOHJE AquaMax Eco Classic 11500 OASE

• Irrota kaikki vedessä olevat sähkölaitteet sähköverkosta ennen kuin kosketat veteen. Muutoin sähköisku voi aiheuttaa vakavan vamman tai kuoleman.
  Tätä laitetta saavat käyttää yli 8-vuotiaat lapset, sekä henkilöt, joiden fyysiset, aistimelliset tai henkiset kyvyt ovat vähentyneet tai joilla ei ole tarvittavaa kokemusta ja tietoa, vain valvonnan alaisina ja kun heille on annettu opastusta laitteen turvallisesta käytöstä ja kun he ymmärtävät laitteen käytöstä mahdollisesti seuraavat vaarat. Lapset eivät saa leikkiä laitteella. Puhdistus ja käyttäjän suorittama huolto eivät saa tapahtua lasten toimesta ilman valvontaa.

Turvaohjeet

Sähköliitäntä

• Ulkotiloissa tapahtuvaa sähköasennusta koskevat erityiset määräykset. Sähköasennuksen saa suorittaa vain sähköalan ammattilainen.
• Sähköalan ammattilaisella on ammattikoulutuksen, tietojen ja kokemusten ansiosta päte-vyys suorittaa ulkotiloissa tapahtuvia sähköasennuksia. Hän voi tunnistaa mahdolliset vaarat ja ottaa huomioon maakohtaiset normit, määräykset ja säädökset.
  — Jos sinulla on kysymyksiä, käänny sähköalan ammattilaisen puoleen.
• Laitteen saa yhdistää vain silloin, kun laitteen ja virransyötön sähkötiedot vastaavat toisiaan.
• Yhdistä laite vain määräysten mukaisesti asennettuun pistorasiaan.
• Laite on varmistettava vikavirtasuojalaitteella (RCD), jonka nimellisvikavirta on enintään 30 mA.
• Pidennysjohtojen ja virranjakajien (esim. pistorasiarimojen) on oltava ulkokäyttöön sopivia (roiskevedeltä suojattuja).
• Suojaa avoimet pistokkeet ja holkit kosteudelta.

Turvallinen käyttö

• Laitetta ei saa käyttää, jos sähköjohdot tai kotelo ovat vaurioituneet.
• Hävitä laite, jos sen verkkoliitäntäjohto on vaurioitunut. Verkkoliitäntäjohtoa ei voi vaihtaa.
• Laitteen käyttöyksikkö sisältää magneetin, jossa on voimakas magneettikenttä, joka voi vai-kuttaa sydämentahdistimiin ja rytmihäiriötahdistimiin (ICD). Pidä vähintään 0,2 metrin etäis-yys implantin ja magneetin välissä.
• Laitetta ei saa kantaa tai vetää sähköjohdosta.
• Aseta kaapelit siten, että ne ovat suojassa vaurioilta ja siten, että kukaan ei voi kompastua niihin.
• Älä koskaan tee laitteeseen teknisiä muutoksia.
• Suorita laitteelle vain sellaisia töitä, joita on kuvattu tässä käyttöohjeessa.
• Käytä laitteessa vain alkuperäisiä varaosia tai lisävarusteita.
• Jos sinulla on ongelmia, ota yhteyttä valtuutettuun asiakaspalveluun tai OASE.

Määräystenmukainen käyttö

Käytä tässä käyttöohjeessa kuvattua tuotetta ainoastaan seuraavasti:

• Normaalin lammikkoveden pumppaamiseen suodatinjärjestelmää, vesiputousjärjestelmää ja puronjuoksutusjärjestelmää varten.
• Teknisiä tietoja noudattaen. (→ Tekniset tiedot)
• Sallittuja vesiarvoja noudattaen. (→Sallitut vesiarvot)

Laitteelle ovat voimassa seuraavat rajoitukset:

• Älä käytä uimalammikoissa.
• Älä koskaan käytä muita nesteitä kuin vettä.
• Älä käytä koskaan ilman, että vettä virtaa läpi.
• Ei käyttöön kemikaalien, elintarvikkeiden, helposti palavien tai räjähtävien aineiden yhteydessä.
• Ei saa yhdistää talousveden syöttöön.
• Ei ammattimaiseen tai teolliseen käyttöön.
• EMC:n (sähkömagneettinen yhteensopivuus) mukaan tämä on A-luokan laite. Se voi aiheuttaa radiohäiriöitä asuinympäristöissä. Käyttäjän tehtävänä on ryhtyä tarvittaviin toimenpiteisiin.

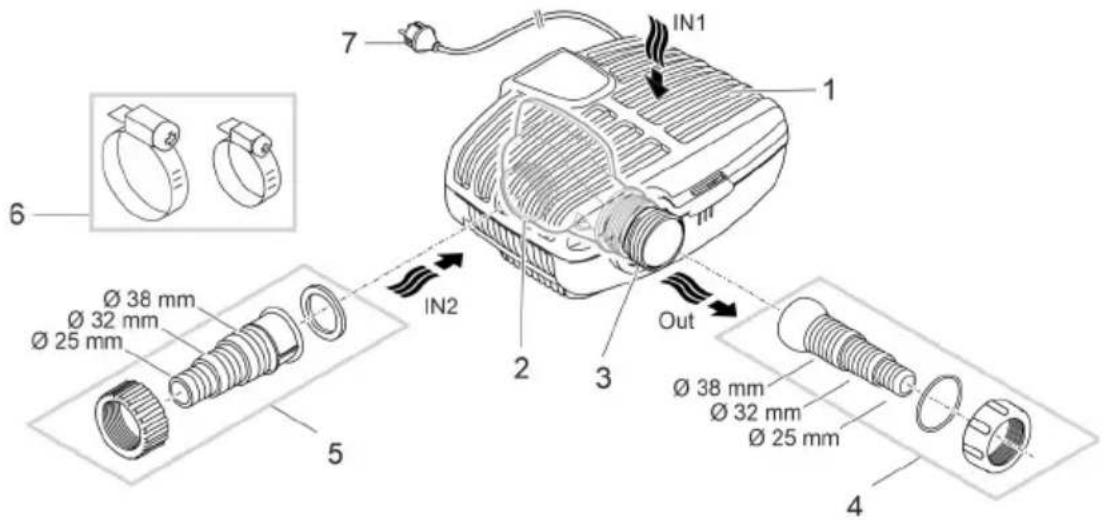

Tuotekuvaus Yleiskatsaus

IN1 7 1 6 Ø 38 mm Ø 32 mm Ø 25 mm IN2 2 3 Out Ø 38 mm Ø 32 mm Ø 25 mm 4

AMX0207

1 Tulo 1 (imupuoli)

- Suodatinkotelo

2 Tulo 2 (imupuoli)

• Menovirtauksen liitäntä lammesta kuivasijoituksessa.
• Kuivasijoitusta varten on pumppu sijoitettava ilman suodatinkoteloa.

3 Lähtö (painepuoli)

- Paluuvirtauksen liitäntä lampeen (esim. purouoman kautta).

4 Kierrä porrastettu letkuliitoskappale ja pallonivel lähtöön.
5 Porrastettu letkulitoskappale tuloon 2 (kuivasijoitus).
6 Letkusinkilät letkujen kiinnittämiseksi letkuliitoskappaleisiin.
7 Verkkojohto ja verkkopistoke

Laitteessa olevat symbolit

IP68

Laite on pölytiivis ja vesitiivis 4 metriin saakka.

Mahdollisia vaaroja sydämentahdistinta käyttäville henkilöille.

Suojaa laite suoralta auringonsäteilyltä.

Älä hävitä laitetta tavallisen talousjätteen mukana.

Lue käyttöohje.

Asennusversiot

• Versio (a): Pumpun sijoittaminen upotettuna

— Pumppu sijoitetaan lampeen tai altaaseen.

- Veden pumppaaminen suodatinkorin kautta.

• Vaihtoehto (b): Pumpun sijoittaminen kuivana

- Pumppu sijoitetaan ilman suodatinkoria lammen tai altaan ulkopuolelle, mutta vedenpinnan tason alapuolelle.

- Veden pumppaaminen satelliittisuodattimen tai pintasuodattimen kautta.

Paikoilleen asettaminen ja yhdistäminen

Pumppu voidaan sijoittaa upotettuna (veteen) tai kuivana (veden ulkopuolelle).

VAROITUS

Jos tätä laitetta käytetään uimapaikoissa, seurauksena voi olla vakavia vammoja tai kuolema. Laitteen vialliset sähköosat johtavat veden vaarallisen sähköjännitteen.

▶ Laitetta saa käyttää vain silloin, kun vedessä ei ole ketään ihmisiä.

HUOMIO

Imuyhteen ja paineyhteen alueella on pyöriviä rakenneosia. Loukkaantumiset mahdollisia, jos yhteisiin tartutaan sisään.

Ota huomioon erityisesti seuraavat: Ylikuormituksen johdosta pysähtynyt laite voi odottamatta käynnistyä!

• Älä tartu käsin imuyhteen tai paineyhteen aukkoon, kun verkkopistoke on yhdistettynä.
• Jos yhteisiin on käytön aikana vapaa pääsy silloin, kun esim. mitään letkuja ei ole yhdistettynä, varmista yhteet kosketussuojalla. Kosketussuoja on saatavana lisätarvikkeena.

Mitään laitteen osaa ei saa altistaa pitkäksi aikaa suoralle auringonvalolle, koska se voi aiheuttaa vaurioita. Käytä tarvittaessa suojusta.

Laitteen asettaminen veden pinnan alle

Liitännät

• Mitä suurempi letkun läpimitta on, sitä pienempi on kitkahäviö johdoissa ja sitä parempi on virtausmäärä.
• Letkun läpimittaa ei saa supistaa tarpeettomasti letkuliittimellä. Lyhennä letkuliitintä letkun läpimitan mukaan.

IN1 Out Ø 38 mm Ø 32 mm Ø 25 mm

AMX0003

Älä vielä yhdistä verkkopistoketta pistorasiaan!

Sijoittaminen

• Aseta pumppu vaakasuoraan asentoon kiinteälle alustalle.
• Huolehdi, että pumppu pysyy varmasti paikoillaan.
• Kun vesi on liejuista tai likaista, suosittelemme asettamaan pumpun tai imupuolelle liitetyt komponentit (pintasuodatin, satelliittisuodatin, pohjatyhjennys jne.) kohotetusti maan pinnan yläpuolelle. Näin hiukkasten imeminen vähentyy, mikä puolestaan pidentää käyntiyksikön elinikää.
• Käytä pumppua vain silloin, kun sen yläpuolella on vähintään 10 cm vettä. Muuten se voi imeä ilmaa.

≥ 2 m

AMX0087

i Vetonarun avulla voit helposti vetää pumpun pois vedestä.

- Vedä vetonaru suodattimen alakuressa olevien pyöreiden aukkojen läpi ja kiinnitä vetonaru solmulla.

Laitteen asettaminen kuiviin olosuhteisiin

Kuivasijoitusta varten on pumppu sijoitettava ilman suodatinkoteloa.

Varustuksen muuttaminen

max. 90° 2. 1. 2x 3.

Liitännät

• Tuloon (IN) ja lähtöön (OUT) voidaan yhdistää letkuja tai putkia.
• Letkujen liitännät sisältyvät toimitukseen. Niiden asennus kuvataan seuraavassa tekstissä.
• Imupupuolen letkun (IN) läpimitta ei saa olla pienempi kuin painepuolen letkun (OUT) läpimitta.
• Mitä suurempi letkun läpimitta on, sitä pienempi on kitkahäviö johdoissa ja sitä parempi on virtausmäärä.
• Letkun läpimittaa ei saa supistaa tarpeettomasti letkuliittimellä. Lyhennä letkuliitintä letkun läpimitan mukaan.
• Pumppu voi johtaa enintään 8 mm:n hiukkasia. Suuremmat hiukkaset tukkivat pumpun. Suosittelemme asentamaan imupuolelle suodattimen tai pintasuodattimen (skimmerin).

Ø 38 mm Ø 32 mm Ø 25 mm IN Out Ø 38 mm Ø 32 mm Ø 25 mm

AMX0005

Älä vielä yhdistä verkkopistoketta pistorasiaan!

Sijoittaminen

• Aseta pumppu vaakasuoraan asentoon kiinteälle alustalle.
• Huolehdi, että pumppu pysyy varmasti paikoillaan.
• Pumppua ei saa altistaa suoralle auringonvalolle.
• Asennuspaikan on oltava riittävän hyvin tuuletettu, jotta pumppu ei ylikuumennu.

≥ 2 m

AMX0083

Käyttöönotto

OHJE

Laite rikkoutuu, jos sitä käytetään himmentimellä. Se sisältää herkkiä sähköosia.

▶ Laitetta ei saa yhdistää himmennettävään virransyöttöön.

OHJE

Pumppu ei saa käydä kuivana. Muuten pumppu voi rikkoutua.

▶ Käytä pumppua vain, kun se on täysin upotettuna veteen.

Päällekytkentä/poiskytkentä

• Päälle kytkentä: Työnnä verkkopistoke pistorasiaan.
  — Laite on kytketty päälle lyhyen käynnistymisvaiheen jälkeen.
• Poiskytkentä: Irrota pistoke pistorasiasta

Pumppu suorittaa käyttöönoton yhteydessä ja sen jälkeen käytön aikana 20 ... 40 minuutin välein automaattisesti esiohjelmoidun itsetestauksen (Environmental Function Control (EFC)). Pumppu tunnistaa tällöin, käykö se kuivana/onko se tukkeutunut tai upotetussa tilassa. Jos pumppu käy kuivana/on tukkeutunut, se kytkeytyy pois päältä automaattisesti n. 60 - 120 sekunnin kuluttua. Katkaise häiriötapauksessa virransyöttö ja upota pumppu veteen tai poista este. Sen jälkeen voit ottaa laitteen uudelleen käyttöön.

Puhdistus ja huolto

HUOMIO

Loukkaantumisvaara odottamattoman käynnistymisen johdosta. Laitteen sisäiset valvontatoi-minnot voivat kytkeä laitteen pois päältä ja automaattisesti takaisin päälle.

- Irrota verkkopistoke ennen laitteelle tehtäviä töitä.

OHJE

Älä käytä mitään syövyttäviä puhdistusaineita tai kemiallisia liuoksia. Nämä aineet voivat vau- rioittaa koteloa, haitata laitteen toimintaa ja aiheuttaa vahinkoja eläimille, kasveille ja ympäris- tölle.

▶ Puhdista laite mahdollisuuksien mukaan vain puhtaalla vedellä ja pehmeällä harjalla tai sienellä. Käytä kovapintaisiin epäpuhtauksiin avuksi suositeltua puhdistusainetta.

Laitteen purkaminen osiin

• Irrota verkkopistoke ja poista kaikki liitännät.
• Pura laite osiin kuvan osoittamalla tavalla.

max. 90° 1. 2× 1.

• Asenna laite taas yhteen päinvastaisessa järjestyksessä.
  • Tarkasta asennuksen aikana, että

- pumppu on kiinnitetty pidikkeeseen

- verkkojohto on vietykotelossa olevan uran kautta ulos, eikä johto ole voimakkaasti taipunut tai jäänyt puristuksiin

Laitteen puhdistus

Puhdista laite tarvittaessa, mutta kuitenkin vähintään 2 kertaa vuodessa. — Puhdista etenkin pumpussa käyttöyksikkö ja pumpun kotelo.

• Pinttyneisiin kalkkijäämiin suositeltu puhdistusaine:
  — Pumpun puhdistusaine PumpClean, valmistaja OASE.
• Yleispuhdistusaineet, jotka eivät sisällä etikkaa tai klooria.
• Huuhtele kaikki puhdistetut osat huolellisesti puhtaalla vedellä.

Käyntiyksikön vaihto

OHJE

Käyntiyksikkö kiinnitetään moottorilohkoon laakerilla. Laakeri on kuluva osa ja se kannattaa vaihtaa uuteen käyntiyksikön vaihdon yhteydessä.

▶ Laakerin vaihto edellyttää erikoistietoja ja erikoistyökaluja. Tilaa laakerin vaihto OASE-jälleenmyyjältä tai toimita pumppu OASE-yhtiöön.

OHJE

Käyttöyksikössä on voimakas magneetti, joka vetää puoleensa magneettisia hiukkasia (esim. teräslastuja). Jos pintaan jää hiukkasia, ne voivat aiheuttaa pysyviä vaurioita käyttöyksikköön ja moottorilohkoon.

▶ Puhdista huolellisesti käyttöyksiköstä siihen tarttuneet hiukkaset ennen asennusta.

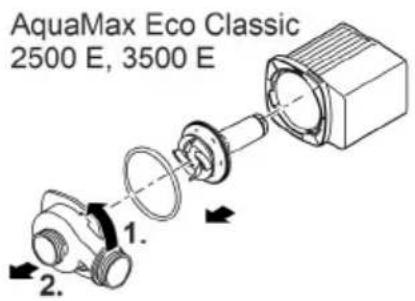

• Pura moottorilohko osiin kuvan osoittamalla tavalla.
• Puhdista osat harjalla ja puhtaalla vedellä.
• Tarkasta kaikki osat vaurioiden varalta. Vaihda vaurioituneet tai kuluneet osat.
• Kokoa moottorilohko käänetyssä järjestyksessä.

AquaMax Eco Classic 2500 E, 3500 E

4x AquaMax Eco Classic 5500, 8500, 11500, 14500, 17500

Varastointi/säilytys talven yli

Poista laite käytöstä veden lämpötilan ollessa alle +4 °C tai viimeistään ennen odotettavissa olevaa pakkasta.

• Puhdista laite perusteellisesti.
• Tarkasta laite vaurioiden varalta ja vaihda tarvittaessa vaurioituneet osat.
• Säilytä pumppua veteen upotettuna tai vedellä täytettynä ja jäätymiseltä suojatussa ympäristössä. Älä kuitenkaan upota verkkopistoketta veteen!

Häiriöiden korjaaminen

Häiriö	Syy	Korjaaminen
Pumppu ei käynnisty	Verkkojännite puuttuu	Tarkasta verkkojännite
	Tulojohdot taittuneet	Asenna tulojohdot ilman taittokohtia
	Tulojohdot tukkeutuneet	Tarkasta/puhdista tulojohdot
	Käyttöyksikkö on tukkeutunut	Poista tukos, tarkasta käyttöyksikön herkkäliikkeisyys
Pumppu ei pumppaa	Suodatinkotelo tukkeutunut	Puhdista suodattimen kuoret
Pumppausmäärä riittämätön	Liian suuret häviöt tulojoh-doissa	Lyhennä letkut tarvittavaan minimiin, poista tarpeettomat liitososat, käytä suurempaa letkun läpimittaa
	Käyttöyksikkö on raskasliikkei-nen	Tarkasta käyttöyksikön herkkäliikkeisyys
Pumppu kytkeytyy lyhyenkäyntiajan jälkeen pois päältä	Vesi erittäin likaista	Puhdista pumppu
	Käyttöyksikkö on tukkeutunut	Poista tukos, tarkasta käyttöyksikön herkkäliikkeisyys
	Pumppu on käynyt kuivana	Tarkasta/puhdista tulojohdot, kasvata upotussyvyyttä (vähintään 10 cm veden-pinnan alapuolelle)
	Veden lämpötila liian korkea	Noudata suurinta sallittua veden lämpötilaa. (→ Tekniset tiedot)

Tekniset tiedot
Laitteen tiedot

AquaMax Eco Classic			2500 E	3500 E	5500	8500
Liitäntäjännite		V AC 220 ... 240
Verkkotaajuus		Hz	50	50	50	50
Maks. tehontarve		W	23	35	60	80
Suurin pumppausteho		l/h	2600	3500	5300	8300
Suurin pumppauskorkeus		m	2,2	2,6	2,8	3,2
Kotelointiluokka			IP68	IP68	IP68	IP68
Suurin upotussyvyys		m	4	4	4	4
Imupuoli	Kierre		G1	G1	G112	G112
	Letkun liitäntä	mm	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Painepuoli	Kierre		G1	G1	G112	G112
	Letkun liitäntä	mm	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Suurin raekoko karkea lika		mm	8	8	8	8
Suodattimen ottopinta		cm^2	810	810	810	810
Veden lämpötila (sijoitus upotettuna)	Käytössä	°C	+4... +35	+4... +35	+4... +35	+4... +35
	Käytöstä poistet- tuna	°C	+4... +35	+4 ... +35	+4 ... +35	+4 ... +35
Ympäristön lämpötila (kuivasijoitus)	Käytössä ja kon- vektiossa	°C	+4 ... +30	+4 ... +30	+4 ... +30	+4 ... +30
	Käytössä ja pak- kojäähdytyksessä	°C	+4 ... +40	+4 ... +40	+4 ... +40	+4 ... +40
Mitat	Pituus	mm	280	280	280	280
	Leveys	mm	230	230	230	230
	Korkeus	mm	140	140	140	140
Liitäntäjohdon pituus		m	10	10	10	10
Paino		kg	2,8	3,0	3,2	4,4

AquaMax Eco Classic			11500	14500	17500
Liitäntäjännite		V AC		220 ... 240
Verkkotaajuus		Hz	50	50	50
Maks. tehontarve		W	100	135	170
Suurin pumppausteho		l/h	11000	13600	17400
Suurin pumppauskorkeus		m	3,3	3,4	3,7
Kotelointiluokka			IP68	IP68	IP68
Suurin upotussyvyys		m	4	4	4
Imupuoli	Kierre		G1 12	G1 12	G1 12
	Letkun liitäntä	mm	25, 32, 38	25, 32, 38	25, 32, 38
Painepuoli	Kierre		G2	G2	G2
	Letkun liitäntä	mm	25, 32, 38	25, 32, 38	25, 32, 38
Suurin raekoko karkea lika		mm	8	8	8
Suodattimen ottopinta		cm ^2	810	810	810
Veden lämpötila (sijoitus upotettuna)	Käytössä	°C	+4 ... +35	+4 ... +35	+4 ... +35
	Käytöstä poistet- tuna	°C	+4 ... +35	+4 ... +35	+4 ... +35
Ympäristön lämpötila (kuivasijoitus)	Käytössä ja kon- vektiossa	°C	+4 ... +30	+4 ... +30	+4 ... +30
	Käytössä ja pak- kojäähdytyksessä	°C	+4 ... +40	+4 ... +40	+4 ... +40
Mitat	Pituus	mm	280	280	280
	Leveys	mm	230	230	230
	Korkeus	mm	140	140	140
Liitäntäjohdon pituus		m	10	10	10
Paino		kg	5,0	5,0	5,3

Sallitut vesiarvot

Puhdas vesi, allasvesi

pH-arvo		6,8 ... 8,5
Kovuus	°dH	8 ... 15
Vapaa kloori	mg/l	<0,3
Kloridipitoisuus	mg/l	<250
Suolapitoisuus	%	<0,4
Kuivajäännösten kokonaismäärä	mg/l	<50
Lämpötila	°C	+4 ... +35

Kuluvat osat

- Käyntiyksikkö

Hävittäminen

OHJE

Tätä laitetta ei saa hävittää talousjätteiden mukana.

▶ Hävitä laite viemällä se vastaavaan jätehuoltopisteseen.
- Jos sinulla on kysymyksiä, käänny paikallisen jätehuoltoyrityksen puoleen. Sieltä saat tietoja laitteen asianmukaisesta hävityksestä.
▶ Tee laite tätä ennen käyttökelvottomaksi leikkaamalla kaapelit poikki.

! FIGYELMEZTETÉS
