NAVODILA ZA UPORABO CD3605DB HiKOKI

4) Uporaba in vzdrževanje električnega orodja

a) Električnega orodja ne preobremenjujte. Za izbrano delo uporabite ustrezno električno orodje. Z ustreznim električnim orodjem boste delo opravili bolje in varneje. b) Električnega orodja ne uporabljate, če stikalo za vklop/izklop orodja ne deluje. Električno orodje, ki ga ni več možno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti. c) Pred nastavljanjem orodja, zamenjavo priključkov ali shranjevanjem orodja izvlecite vtikač električnega orodja iz vira napajanja in/ali odstranite akumulator. S takšnimi preventivnimi varnostnimi ukrepi preprečujete nenameren zagon orodja. d) Električno orodje shranite izven dosega otrok in ne dovolite upravljati orodja osebam, ki orodja ne poznajo in niso prebrale teh navodil. Električno orodje je nevarno v rokah neizkušenih uporabnikov. e) Vzdržujte električno orodje in priključke. Preverite pravilno delovanje premičnih delov orodja, poškodbe delov in druga stanja, ki bi lahko vplivala na delovanje električnega orodja. V primeru poškodbe je potrebno električno orodje pred uporabo popraviti. Slabo vzdrževano električno orodje je vzrok mnogih nesreč. f) Rezalno orodje naj bo ostro in čisto. Pravilno vzdrževano rezalno orodje z ostrimi robovi se manj pogosto zatika in je lažje vodljivo.

OPOZORILO Preberite vsa varnostna opozorila, navodila, slikovne prikaze in specifi kacije, ki so priložena orodju. Neupoštevanje vseh spodaj navedenih navodil lahko povzroči električni udar, požar in/ali resne telesne poškodbe. Vsa opozorila in navodila shranite, ker jih boste v prihodnje še potrebovali. Izraz »električno orodje« v opozorilih se nanaša na električno orodje, ki se napaja z električnim pogonom (z električnim kablom) in na akumulatorsko električno orodje (brez električnega kabla).

1) Varnost na delovnem mestu

a) Delovno mesto mora biti čisto in dobro osvetljeno. Nered in neosvetljena področja lahko povzročijo nezgodo. b) Električnega orodja ne uporabljajte v eksplozivnih okoljih, na primer v bližini vnetljivih tekočin, plinov ali prahu. Električno orodje pri delu proizvaja iskre, ki lahko vnamejo prah ali hlape. c) Med delom z električnim orodjem ne dovolite, da bi se vam otroci ali druge osebe približale. Z motenjem vaše pozornosti lahko izgubite nadzor nad orodjem.

2) Električna varnost

a) Priključni vtikač električnega orodja mora ustrezati vtičnici. Vtikača ni dovoljeno kakor koli spreminjati. Pri ozemljenih električnih orodjih ne uporabljajte vtikačev z adapterji. Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara. b) Preprečite stik z ozemljenimi površinami, kot so cevi, grelci, štedilniki in hladilniki. Ko je vaše telo ozemljeno, je nevarnost električnega udara večja. c) Električnega orodja ne izpostavljajte dežju ali vlagi. Vdor vode v električno orodje poveč uje tveganje električnega udara. d) Ne zlorabljajte kabla. Kabla ne uporabljajte za prenašanje električnega orodja in ne vlecite za kabel, če želite vtikač izvleči iz vtičnice. Kabla ne izpostavljajte vročini, olju, ostrim robovom in premikajočim se delom. Poškodovani in zapleteni kabli povečujejo tveganje električnega udara. e) Kadar uporabljate električno orodje zunaj, uporabljajte kabelski podaljšek, ki je primeren za delo na prostem. Z uporabo kabelskega podaljška, ki je izdelan za delo na prostem, je tveganje električnega udara manjše. f) Če je delo z električnim orodjem v vlažnem okolju neizogibno, uporabite stikalo za zaščito pred diferenčnim tokom. Zaščitno stikalo zmanjšuje tveganje električnega udara.

a) Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Električnega orodja ne uporabljajte, če ste utrujeni ali pod vplivom mamil, alkohola ali zdravil. Trenutek nepozornosti med delom z električnim orodjem je lahko vzrok za resne telesne poškodbe. (Prevod izvirnih navodil) 00BookCD3605DBEU.indb22600BookCD3605DBEU.indb226 2022/06/2215:20:272022/06/2215:20:27227 Slovenščina g) Električno orodje, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili, pri čemer upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporabo električnega orodja v druge namene lahko privede do nevarne situacije. h) Ročaji in prijemalne površine naj bodo suhe, čiste in brez olja in masti. Spolzki ročaji in prijemalne površine ne omogočajo varnega ravnanja in nadzora orodja v nepričakovanih situacijah.

5) Uporaba in vzdrževanje akumulatorja

a) Polnite samo s polnilnikom, ki ga je določil proizvajalec. Polnilnik, ki je primeren za en tip akumulatorja lahko povzroči nevarnost požara, če ga uporabite z drugim akumulatorjem. b) Električna orodja uporabljajte samo s posebej izdelanimi akumulatorji. Uporaba drugih akumulatorjev lahko povzroči tveganje poškodb in požara. c) Ko akumulatorja ne uporabljate ga shranite vstran od kovinskih predmetov kot so sponke, kovanci, ključi, žeblji, vijaki ter drugih manjših kovinskih predmetov, ki lahko povežejo en priključek z drugim. Kratek stik med priključki na akumulatorju lahko povzroči opekline ali požar. d) Med nepravilno rabo lahko iz akumulatorja priteče tekočina; izogibajte se stiku z njo. V primeru, da pride do stika, takoj operite z vodo. V primeru, da pride tekočina v stik z očmi, poiščite dodatno zdravniško pomoč. Tekočina iz akumulatorja lahko povzroči vnetje ali opekline. e) Ne uporabljajte poškodovanega ali spremenjenega baterijskega vložka ali orodja. Poškodovane ali spremenjene baterije so nepredvidljive, povzročijo lahko požar, eksplozijo ali poškodbe. f) Baterijskega vložka ali orodja ne izpostavljajte požaru ali prekomerni temperaturi. Izpostavljenost požaru ali temperaturi nad 130°C lahko povzroči eksplozijo. g) Upoštevajte vsa navodila za polnjenje in baterijskega vložka ali orodja ne napolnite zunaj temperaturnega območja, določenega v navodilih. Nepravilno polnjenje ali polnjenje pri temperaturah zunaj določenega območja lahko poškoduje baterijo in poveča nevarnost požara.

a) Električno orodje lahko servisira le usposobljena oseba, ki mora uporabljati originalne nadomestne dele. Na ta način se ohrani varnost električnega orodja. b) Nikoli ne popravljajte poškodovanih baterijskih vložkov. Baterijske vložke lahko servisirajo samo proizvajalec ali pooblaščeni serviserji. VARNOSTNI UKREP Preprečite dostop otrokom in neusposobljenim osebam. Kadar orodja ne uporabljate, ga shranite nedosegljivo otrokom in neusposobljenim osebam.

NEVARNOST: Rok ne približujte mestu žaganja in žaginemu listu. Če boste žago držali z obema rokama, ju žagin list ne bo mogel poškodovati. b) Ne segajte pod obdelovanec. Zaščitni pokrov vas ne bo mogel zaščititi pred žaginim listom pod obdelovancem. c) Globino rezanja nastavite glede na debelino obdelovanca. Pod obdelovancem se lahko vidi manj kot ena širina zoba žaginega lista. d) Obdelovanca med žaganjem nikoli ne držite v rokah ali nad nogo. Obdelovanec pritrdite na stabilno podlago. Pomembno je, da je obdelovanec dobro pritrjen in se tako zmanjša tveganje telesnega stika, zatikanje žaginega lista ali izgube nadzora. e) Električno orodje držite za izolirano oprijemalno površino, kadar bi se lahko rezalno orodje med delom dotaknilo skritih električnih kablov. Stik z vodnikom pod napetostjo lahko napetost prenese na izpostavljene kovinske dele električnega orodja in povzroči električni udar. f) Pri vzdolžnih rezih vedno uporabite naslon ali raven vodilni rob. S tem bo rez natančnejši in možnost, da se žagin list zatakne manjša. g) Vedno uporabljajte žagine liste ustreznih velikosti, ki se prilega obliki vpenjalne prirobnice (oblika romba ali kroga). Žagini listi, ki ne ustrezajo montažnim delom žage, se vrtijo neenakomerno in povzročijo izgubo nadzora. h) Nikoli ne uporabljajte poškodovanih ali neustreznih podložk ali vijakov žaginega lista. Podložke in vijaki žaginega lista so izdelani posebej za vašo žago in zagotavljajo optimalno zmogljivost in varno delovanje. Vzroki povratnega udarca in ustrezna opozorila - povratni udarec je nenadna reakcija stisnjenega, zataknjenega ali nepravilno naravnanega žaginega lista, posledica česar je lahko nekontroliran sunek žage iz obdelovanca v smeri uporabnika; - ko se žagin list stisne ali zatakne v ozkem rezu, žagin list zablokira in sila motorja hitro potisne žago nazaj proti uporabniku; - Če se žagin list v rezu zvije ali narobe poravna, se lahko zobje zadnjega dela žaginega lista zataknejo na površini obdelovanca, zaradi česar se žagin list premakne iz reza nazaj proti uporabniku. Povratni udarec je rezultat nepravilne rabe žage in/ali nepravilnih postopkov ali pogojev uporabe, katerim se lahko izognete s spodaj navedenimi ustreznimi varnostnimi ukrepi. a) Žago trdno držite in premaknite roki v položaj, v katerem boste lahko vzdržali silo povratnega udarca. S telesom se postavite na katero koli stran žaginega lista, tako da ta ni nikoli v liniji z vašim telesom. V primeru povratnega udarca lahko žaga skoči nazaj, vendar pa lahko uporabnik z upoštevanjem ustreznih varnostnih ukrepov, silo povratnega udarca vseeno obvlada. 00BookCD3605DBEU.indb22700BookCD3605DBEU.indb227 2022/06/2215:20:272022/06/2215:20:27228 Slovenščina b) Če se žagin list zatakne ali se žaganje prekine zaradi katerega drugega vzroka, izpustite stikalo za vklop/izklop in držite žago negibno v obdelovancu dokler se žagin list popolnoma ne ustavi. Žage nikoli ne poskušajte odstraniti iz obdelovanca ali jo povleči nazaj, medtem ko se list še giblje, saj lahko pride do povratnega udarca. Odkrijte vzrok zatikanja žaginega lista in ga odstranite. c) Ko ponovno zaženete žago, ki tiči v obdelovancu, centrirajte žagin list v reži in preverite, da se zobje niso zataknili v material. Zataknjen žagin list se lahko ob ponovnem zagonu žage premakne iz obdelovanca ali povzroči povratni udarec. d) Večje plošče podprite, da zmanjšate tveganje zatikanja žaginega lista ali povratnega udarca. Večje plošče se lahko ukrivijo pod lastno težo. Ploščo je potrebno podpreti na obeh straneh, v bližini reže kot tudi ob robu. e) Ne uporabljajte topih ali poškodovanih žaginih listov. Neostri ali neustrezno nameščeni žagini listi delajo ozke reze in ustvarjajo povečano trenje, zatikanje lista in povratni udarec. f) Ročica za globino rezila mora biti pred rezanjem pritegnjena in pritrjena. Če se nastavitve med žaganjem spremenijo, se lahko žagin list zatakne in povzroči povratni udarec. g) Pri žaganju v obstoječe stene ali območja, ki jih ne vidite, bodite izredno previdni. Prodirajoč list se lahko pri žaganju v skrite predmete zatakne, kar lahko povzroči povratni udarec. Delovanje spodnjega zaščitnega pokrova a) Pred vsako uporabo preverite, ali se spodnji zaščitni pokrov brezhibno zapira. Žage ne uporabljajte, če spodnji zaščitni pokrov ni prosto gibljiv in se ne zapre takoj. Spodnjega zaščitnega pokrova ne spenjajte ali pritrjujte v odprtem položaju. Če vam žaga nehote pade na tla, se lahko spodnji zaščitni pokrov ukrivi. Dvignite zaščitni pokrov s pomočjo ročice in se prepričajte, da se prosto premika ter da se v vseh kotih in globinah reza ne dotika žaginega lista ali katerega koli drugega dela. b) Preverite delovanje vzmeti zaščitnega pokrova. Če zaščitni pokrov in vzet ne delujeta pravilno, ju je potrebno pred uporabo popraviti. Zaradi poškodovanih delov, lepljivih oblog ali nakopi čenih ostružkov lahko zaščitni pokrov deluje počasi. c) Zaščitni pokrov lahko odstranite ročno le pri posebnih rezih kot so »potopni rezi« in »kotni rezi«. Odprite spodnji zaščitni pokrov z ročico in jo takoj izpustite, ko žagin list zažaga v obdelovanec. Pri vseh ostalih načinih žaganja mora zaščitni pokrov delovati samodejno. d) Preden žago odložite na delovno mizo ali tla, se prepričajte, da je žagin list pokrit s spodnjim zaščitnim pokrovom. Nezaščiten žagin list, ki se zaustavlja, premakne žago v nasprotni smeri žaganja in prežaga vse kar mu je na poti. Ko izpustite stikalo za vklop, upoštevajte čas zaustavljanja žaginega lista.

DODATNA VARNOSTNA NAVODILA

1. Ne dovolite, da bi v luknjo, ki povezuje polnilno baterijo

3. V polnilni bateriji nikoli ne povzročite kratkega stika.

Kratek stik v bateriji bo povzročil visok električni tok in pregrevanje. Posledica tega bo pregretje ali poškodba baterije.

4. Baterije ne izpostavljajte ognju. Če baterija pregori, lahko

5. Ko neprekinjeno uporabljate enoto, se le-ta lahko

pregreje, kar lahko privede do škode v motorju in stikalu. Prosimo, pustite jo stati približno 15 min.

6. V prezračevalne reže polnilnika ne vstavljajte predmetov.

Vstavljanje kovinskih ali vnetljivih predmetov v prezračevalne reže polnilnika lahko povzroči tveganje električnega udara ali poškodbo polnilnika.

7. Uporaba izrabljene baterije lahko poškoduje polnilnik.

8. Ko se življenjska doba baterije zmanjša za normalno

11. Ne uporabljajte obrabljenega kolesa.

12. Ne uporabljajte deformiranih ali počenih žaginih listov.

13. Ne uporabljate žaginih listov narejenih iz hitroreznega

14. Ne uporabljajte žaginih listov, ki ne ustrezajo

18. Žage nikoli ne uporabljajte, če je zaščitni pokrov pritrjen

19. Prepričajte se, da mehanizem zaščitnega sistema deluje

20. Krožne žage nikoli ne uporabljajte z žaginim listom

obrnjenim navzgor ali na stran.

21. Prepričajte se, da obdelovanec ne vsebuje tujih snovi kot

prilagoditve, servisiranja ali vzdrževanja.

24. Bodite pozorni na povratni udarec zavore.

Ta krožna žaga vsebuje električno zavoro, ki se vklopi, ko sprostite stikalo. Ker med delovanjem zavore pride do povratnega udarca, poskrbite, da glavno ohišje držite trdno.

25. Prepričajte se da napetost, ki jo boste uporabili ustreza

zahtevam navedenim na imenski plošči izdelka.

26. Prepričajte se, da je stikalo v položaju IZKLOP. Če je

akumulator nameščen v električnem orodju med tem, ko je stikalo v položaju VKLOP, bo električno orodje nemudoma pričelo delovati, kar lahko vodi do resne poškodbe.

27. Izogibajte se rezanja v primeru, ko se je spodnji del

podnožja dvignil z materiala. Če se žagin list zatakne ali se žaganje prekine zaradi katerega drugega vzroka, izpustite stikalo za vklop/izklop in držite žago negibno v obdelovancu, dokler se žagin list popolnoma ne ustavi. Žage nikoli ne poskušajte odstraniti iz obdelovanca ali je povleči nazaj, medtem ko se list še giblje, saj lahko pride do POVRATNEGA UDARCA. Odkrijte vzrok zatikanja žaginega lista in ga odstranite.

28. Večje plošče podprite, da zmanjšate tveganje zatikanja

žaginega lista in POVRATNEGA UDARCA. Večje plošče se lahko ukrivijo pod lastno težo (Sl. 3). Ploščo je potrebno podpreti na obeh straneh, v bližini reže kot tudi ob robu, kot je prikazano na Sl. 2. Za zmanjšanje tveganja zatikanja žaginega lista in povratnega udarca. Ko mora med rezanjem žaga počivati na obdelovancu, mora žaga počivati na večjem delu in manjši del mora biti odrezan.

29. Pri »rezanju žepov« v obstoječe stene ali druga skrita

področja bodite zelo previdni. Prodirajoč list se lahko pri žaganju v skrite predmete zatakne, kar lahko povzroči POVRATNI UDAREC. Dlani ali prstov nikoli ne postavite za žago (Sl. 4). Če pride do povratnega udarca, se lahko zgodi, da žaga skoči nazaj proti vaši roki in povzroči resne poškodbe. 00BookCD3605DBEU.indb22800BookCD3605DBEU.indb228 2022/06/2215:20:272022/06/2215:20:27229 Slovenščina

30. OPOZORILO: Pomembno je, da obdelovanec primerno

podprete in držite žago trdno v roki, da ne izgubite nadzora, kar bi lahko privedlo do telesne poškodbe. Sl. 5 prikazuje tipično podporo žage z roko.

31. Širši del podnožja žage položite na del obdelovanca, ki

je dobro podprt in ne na del, ki ob odpadel, ko bo rez opravljen. Na primer Sl. 6 prikazuje PRAVILEN način, kako odrezati konec deske in Sl. 7 prikazuje NAPAČEN način. Če je obdelovanec kratek ali majhen, ga pritrdite s sponami. KRATKIH DELOV NE DRŽITE Z ROKO!

32. Nikoli ne poskušajte žagati s krožno žago, obrnjeno

na glavo. To je izredno nevarno in lahko vodi do hudih nesreč (Sl. 8).

33. Če ročica ni tesno pritrjena, lahko pride do nevarne

žagali. Če menite, da bo žagan obdelovanec ustvarjal škodljiv/strupen prah, se prepričajte da je vrečka za prah ali ustrezen sistem za odsesavanje prahu tesno pritrjen na odprtino za prah. Dodatno uporabite še masko za zaščito pred prahom, če je na voljo. ○ Preden pričnete žagati preverite, da se žagin list vrti s polno hitrostjo. ○ Če bi se žagin list med uporabo ustavil ali proizvajal nenavaden hrup, takoj izklopite stikalo za vklop. ○ Uporaba krožne žage, pri čemer je žagin list obrnjen navzgor ali na stran je zelo nevarno. Takšni nenavadni uporabi se izogibajte. ○ Pri žaganju obdelovancev vedno nosite zaščitna očala. ○ Ko zaključite z delom, izvlecite baterijo.

35. Po pritrditvi žaginega lista preverite, da je varovalni klin

trdno pritrjen v predpisanem položaju.

36. Ne glejte neposredno v izvor svetlobe, saj je to velika

obremenitev za vaše oči. Če so oči dalj časa izpostavljene neposredni svetlobi, se poškodujejo.

37. Izdelka ne uporabljajte, če se orodje ali električ

ni kontakti baterije (baterijski nosilec) deformirajo. Nameščanje baterije lahko povzroči kratki stik, ki lahko vodi do izhajanja dima ali vžiga.

38. Na električnih kontaktih (baterijski nosilec) orodja se ne

smejo nabrati ostružki ali prah. ○ Pred uporabo se prepričajte, da se na kontaktih niso nabrali ostružki in prah. ○ Med uporabo poskusite preprečiti padanje ostružkov ali prahu z orodja na baterijo. ○ Pri prekinitvi delovanja ali po uporabi orodja ne puščajte na območju, kjer je lahko izpostavljeno padajočim ostružkom ali prahu. To lahko povzroči kratki stik, ki lahko vodi do izhajanja dima ali vžiga.

39. Orodje vedno držite trdno, z dvema rokama na ročajih.

40. Orodje in baterijo vedno uporabljajte pri temperaturi med

41. Za vsako različno vrsto rezanega materiala uporabite

prikazani vrtilni hitrosti orodja ali višja od nje.

OPOZORILO ZA LITIJ-IONSKO

BATERIJO Za podaljšanje življenjske dobe je litij-ionska baterija opremljena z zaščitno funkcijo, ki ustavi delovanje. V spodaj opisanih primerih od 1 do 3 se pri uporabi tega izdelka, tudi če ugasnete stikalo, motor lahko ustavi. To ni težava, ampak rezultat zaščitne funkcije.

2. Če je orodje preobremenjeno, se motor lahko ustavi. V

tem primeru sprostite stikalo orodja in odstranite vzroke za preobremenitev. Po tem lahko orodje znova uporabite.

3. Če se baterija pregreje zaradi preobremenitve, se bo

ustavil dovod moči. V tem primeru prenehajte z uporabo baterije in počakajte, da se ohladi. Po tem lahko orodje znova uporabite. Prosimo, da upoštevate naslednja opozorila in svarila. OPOZORILO Da bi preprečili iztekanje baterije, ustvarjanje toplote, oddajanje dima, eksplozijo in vžig, prosimo, da upoštevate naslednja varnostna opozorila.

2. Baterijo ne prebadajte z ostrimi predmeti kot so žeblji,

4. Ne uporabljajte baterije z nasprotno polarnostjo.

5. Baterije ne priključite neposredno na električne vtičnice

ali cigaretni vžigalnik v avtomobilu.

6. Baterijo uporabljajte le za določene namene.

7. Če se baterija ne napolni tudi po preteku določenega

10. Ne uporabljajte je v prostorih, kjer se ustvarja močna

razbarvanju ali deformaciji oziroma v kolikor je videti čudna med uporabo, polnjenjem ali shranjevanjem jo takoj odstranite iz opreme ali polnilnika in jo prenehajte uporabljati.

12. Ne potapljajte baterije in ne dovolite, da vanjo stečejo

kakršnekoli tekoč ine. Vstop prevodne tekočine, kot je voda, lahko povzroči poškodbe ter posledično požar ali eksplozijo. Baterijo shranjujte na hladnem, suhem mestu, stran od lahko vnetljivih in gorljivih predmetov. Izogibati se je potrebno jedkim plinskim ozračjem. POZOR

1. Če tekočina, ki izteka iz baterije pride v stik z vašimi očmi

jih ne drgnite, ampak jih operite s svežo, čisto vodo ter takoj obiščite zdravnika. Če ne boste obiskali zdravnika, lahko tekočina povzroči težave z očmi.

2. V primeru, da tekočina pride v stik s kožo ali oblačili jih

takoj operite s čisto vodo. Obstaja možnost, da lahko to povzroči draženje kože.

3. Če opazite rjo, čuden vonj, pregrevanje, razbarvanje,

deformacijo in/ali druge nepravilnosti pri prvi uporabi baterije, je ne uporabljajte in jo vrnite dobavitelju ali prodajalcu. OPOZORILO Če v priključek litij-ionske baterije pride prevoden tujek, lahko pride v bateriji do kratkega stika, kar lahko sproži požar. Ob shranjevanju litij-ionske baterije upoštevajte naslednjo vsebino. 00BookCD3605DBEU.indb22900BookCD3605DBEU.indb229 2022/06/2215:20:272022/06/2215:20:27230 Slovenščina ○ V škatlo za shranjevanje ne shranjujte prevodnih stvari, žebljev in žic kot sta železna in bakrena žica. ○ Da preprečite nastanek kratkega stika, namestite baterijo v orodje ali pa varno vstavite pokrov baterije, ki pokrije prezračevalno režo.

GLEDE TRANSPORTA LITIJEVIH

BATERIJ Pri transportu litijevih baterij upoštevajte naslednje previdnostne ukrepe. OPOZORILO Obvestite transportno podjetje o tem, da paket vsebuje litijevo baterijo, in o izhodni moči ter upoštevajte navodila transportnega podjetja, ko urejate prevoz. ○ Litijeve baterije, ki imajo izhodno moč višjo od 100 Wh so označene kot nevarno blago in za njih boste morali izpolniti posebne prijavne postopke. ○ Pri mednarodnem transportu morate upoštevati mednarodno zakonodajo in pravila ter ureditve ciljne države. ○ Če je v električnem orodju nameščen BSL36B18, bo izhodna moč presegla 100 Wh in enota bo razvrščena kot nevarno blago za klasifi kacijo tovora.

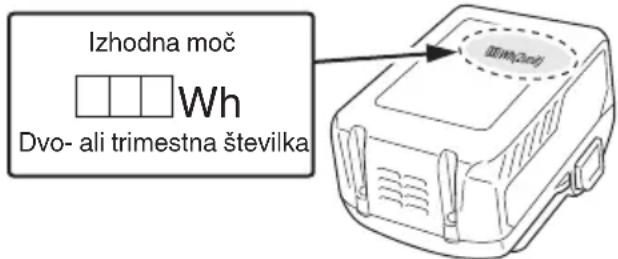

Izhodna moč Dvo- ali trimestna številka

(SAMO S POLNILCEM UC18YSL3) Ko pride do nepričakovane težave, je mogoče, da bodo podatki na napravi USB, ki je povezana s tem izdelkom, poškodovani ali izgubljeni. Vedno naredite varnostno kopijo podatkov na napravi USB, preden jo uporabite s tem izdelkom. Naše podjetje ne prevzema odgovornosti za podatke, ki so shranjeni na napravi USB in se poškodujejo ali izgubijo, ali za poškodbe na povezani napravi. OPOZORILO ○ Pred uporabo preverite, če so na kablu USB kakršne koli napake ali poškodbe. Uporaba okvarjenega ali poškodovanega kabla USB lahko povzroči dim ali ogenj. ○ Ko proizvoda ne uporabljate, pokrijte vrata USB z gumijastim pokrovčkom. Zbiranje prahu itd. v vratih USB lahko povzroči nastajanje dima ali ogenj. OPOMBA ○ Med polnjenjem USB lahko pride do občasnih prekinitev. ○ Ko naprave USB ne polnite, odstranite napravo USB s polnilnika. Če tega ne boste storili, boste skrajšali življenjsko dobo naprave USB, pride pa lahko tudi do nepričakovanih nesreč. ○ V tem primeru morda ne bo mogoče napolniti naprav USB, kar je odvisno od vrste naprave. IMENA DELOV (Sl. 1–Sl. 25) Stikalo Zaklop stikala Ročica za nastavitev globine rezanja Pokrov zobnika Spodnja zaščita Sornik Podložka (B) Žagin list Vodnik reže na podnožju Osnovna plošča Zaklop vzvoda Krilni vijak za pritrjevanje vodila Lučka LED Akumulator Šesterokotni imbus ključ Ročaj Vodilo Stikalo za izbiro načina Indikatorska lučka za tihi način Stikalo indikatorja napolnjenosti akumulatorja Indikatorska lučka napolnjenosti akumulatorja Stikalo za izbiro osvetlitve Indikatorska lučka za način osvetlitve Čistilec Cev Konica cevi Priključek za pritrditev cevi Stikališče Podložka (A) Pokrov žage Pokrov za prah Gumijasta zaščita Potisno stikalo Enota za prah Oznaka na enoti za prah Spodnji ročaj 00BookCD3605DBEU.indb23000BookCD3605DBEU.indb230 2022/06/2215:20:272022/06/2215:20:27231 Slovenščina SIMBOLI OPOZORILO V nadaljevanju so prikazani simboli, uporabljeni pri stroju. Pred uporabo se prepričajte, da jih razumete. CD3605DB: Brezžična žaga za rezanje kovine Da ne bi prišlo do poškodb, mora uporabnik prebrati navodila. Vedno nosite zaščitna očala. Vedno uporabljajte glušnike. Samo za države EU Električnih orodij ne odlagajte med hišne odpadke! V skladu z evropsko direktivo 2012/19/EU o odpadni električni in elektronski opremi in njeni uresničitvi v skladu z nacionalnim pravom se morajo električna orodja, ki so dosegla življenjsko dobo ločeno zbirati in okolju prijazno reciklirati.

Vrtilna frekvenca brez obremenitve Stikalo za vklop Stikalo za izklop Odklopite baterijo Prepovedan postopek Stikalo za izbiro načina Stikalo za izbiro osvetlitve Vedno VKLOP (izklopi po 2 minutah) Sveti le Stikalo VKLOP Vedno IZKLOP Stikalo indikatorja preostale energije baterije Baterija Zasveti ; Preostala moč baterije je več kot 75%. Zasveti ; Preostala moč baterije je med 50 in 75%. Zasveti ; Preostala moč baterije je med 25 in 50%. Zasveti ; Preostala moč baterije je manj kot 25%. Utripa ; Baterija je skoraj prazna. Baterijo napolnite takoj, ko bo mogoče. Utripa ; Izhod se je ustavil zaradi visoke temperature. Odstranite baterijo in počakajte, da se orodje v celoti ohladi. Utripa ; Izhod je prekinjen zaradi napake ali okvare. Težava je lahko baterija, zato se obrnite na prodajalca. OPOMBA Da se prepreči poraba baterije ob pozabljenem izklopu LED lučke, se ta samodejno izklopi v približno 2 minutah. STANDARDNA OPREMA Zraven glavnega orodja (1 orodje) vsebuje paket pribor napisan na strani 288. Standardni pribor se lahko spremeni brez obvestila. UPORABA Rezila Uporabe Standardna oprema Za rezanje mehkih jeklenih materialov* O Za rezanje različnih vrst mehkih jeklenih materialov, kot so jeklene cevi, jekleni kanali (»C« kanali, »L« koti itd.) in aluminijastih okenskih okvirov. Ni mogoče uporabiti za rezanje kaljenih jeklenih materialov.

(način polne moči) 2600 min

• Obstoječe baterije (serije BSL3660/3620/3626, BSL18xx itd.) se ne morejo uporabljati s tem orodjem. ** Glede na postopek EPTA 01/2014 OPOMBA Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifi kacije lahko spremenijo brez predhodnega obvestila. Elektronski nadzor ○ Mehak zagon ○ Zaščita pred preobremenitvijo Ta za š čita prekine električni tok do motorja v primeru preobremenitve ali nenavadnega zmanjšanja hitrosti vrtenja med delovanjem. Ko je aktivirana zaščita pred preobremenitvijo, je mogoče, da se motor ustavi. V tem primeru sprostite stikalo orodja in odstranite vzroke za preobremenitev. Nato lahko orodje znova uporabite. ○ Zaščita pred pregrevanjem Ta za š čita prekine električni tok do motorja in ustavi električno orodje v primeru pregrevanja motorja med delovanjem. Ko je aktivirana zaščita pred pregrevanjem, je mogoče, da se motor ustavi. V tem primeru sprostite stikalo orodja in ga nekaj minut pustite, da se ohladi. Nato lahko orodje znova uporabite. ○ Zaščita pred neprekinjeno težko obremenitvijo Ta za š čitna funkcija lahko povzroči zmanjšanje rotacije, če se izvaja neprekinjena težko obremenitev. Če se težka obremenitev nadaljuje, lahko motor preneha delovati. ○ Funkcija preklopa rotacijske hitrosti (način polne moči/ tihi način) (Funkcija preklopa med načinom polne moči/tihim načinom) Vsak pritisk na stikalo za izbiro načina spremeni način delovanja. (Sl. 12

Tihi način zmanjša najvišje število obratov motorja in omogoča učinkovito delo z manj hrupa. V tihem načinu se prižge indikator tihega načina. Če se med tihim načinom zviša obremenitev, se bo orodje samodejno preklopilo v način polne moči in nazaj v tihi način, ko se obremenitev zmanjša. V načinu polne moči se način ne spremeni v tihi način, četudi se obremenitev zmanjša. OPOMBA ○ Da omogočite spremembo načina, pritisnite enkrat na stikalo, potem ko vstavite baterijo. ○ Stikalne plošče ne izpostavljajte močnim udarcem in bodite pozorni, da je ne zlomite. Saj lahko zaradi tega pride do težav.

• Orodje se bo samodejno preklopilo. ** Podrobnosti si oglejte v našem splošnem katalogu. POLNJENJE Pred uporabo električnega orodja napolnite baterijo po sledečem postopku.

1. Napajalni kabel polnilnika vključite v vtičnico.

Ob priključitvi vtikača polnilnika v vtičnico bo kontrolna lučka napolnjenosti utripala rdeče (v 1-sekundnih intervalih).

2. Vstavite baterijo v polnilnik.

Trdno vstavite baterijo v polnilnik, kot je prikazano na Sl. 17 (na strani 5).

4. Izključite napajalni kabel polnilnika iz vtičnice.

5. Polnilnik trdno primite in izvlecite baterijo.

OPOMBA Baterijo izvlecite iz polnilnika po uporabi in jo shranite. V zvezi z električnim tokom v primeru novih baterij itd. Ker notranja kemijska snov novih baterij in baterij, ki niso bile dlje časa uporabljene, ni aktivirana, je lahko električni tok nizek, ko jih uporabljate prvič in drugič. To je časovno omejen pojav in normalen čas, potreben za polnjenje, se povrne po 2–3 polnjenjih baterije. Kaj storiti za daljše delovanje baterij. (1) Baterije napolnite, preden se popolnoma spraznijo. Če začutite, da moč orodja upada, ga prenehajte uporabljati in napolnite njegovo baterijo. Če nadaljujete z uporabo orodja in porabite električni tok, se lahko baterija poškoduje, kar skrajša njeno življenjsko dobo. (2) Izogibajte se polnjenju pri visokih temperaturah. Akumulatorska baterija bo takoj po uporabi vroča. Če boste takšno baterijo polnili takoj po uporabi, se bo njena notranja kemijska snov izčrpala in življenjska doba baterije se bo skrajšala. Pustite baterijo in jo napolnite potem, ko se je nekaj časa ohlajala. 00BookCD3605DBEU.indb23300BookCD3605DBEU.indb233 2022/06/2215:20:292022/06/2215:20:29234 Slovenščina POZOR

Pri polnjenju segrete baterije, ki je bila dalj časa izpostavljena neposredni sončni svetlobi ali pa je bila pravkar uporabljena, bo kontrolna lučka napolnjenosti zasvetila za 0,3 sekunde, ne bo svetila za 0,3 sekunde (ugasne se za 0,3 sekunde). V takem primeru najprej počakajte, da se baterija ohladi, in šele nato pričnite s polnjenjem.

Ko kontrolna lučka napolnjenosti utripa (vsake 0,2 sekunde), preverite, ali so na kontaktih polnilnika tujki, in jih odstranite. Če tujkov ni, gre verjetno za okvaro baterije ali polnilnika. Odnesite ju v pooblaščeni servisni center. ○ Ker traja približno 3 sekunde, preden vgrajeni mikroračunalnik zazna, da ste baterijo, ki jo polnite v polnilniku UC18YSL3 vzeli iz polnilnika, počakajte vsaj 3 sekunde, preden jo znova vstavite in nadaljujete s polnjenjem. Če baterijo vstavite, preden pretečejo 3 sekunde, se morda ne bo pravilno napolnila.

Indikator preostale energije baterije 13 4 Uporaba lučke LED 14 4 Namestitev vodila (prodaja se ločeno) 15 4 Odstranitev in namestitev baterije 16 5 Polnjenje 17 5 Držite orodje 18 5 Povezava s čistilcem (prodaja se ločeno)

Polnjenje naprave USB preko električne vtičnice 22-a 7 Polnjenje naprave USB in baterije preko električne vtičnice 22-b 7 Kako napolniti napravo USB 23 7 Ko je polnjenje naprave USB zaključeno 24 7 Izbira pribora ― 289 (*1) O funkciji izbire načina Vedno, ko pritisnete na stikalo za izbiro načina, se spremeni način delovanja. Ko je izbran tihi način, se prižge indikatorska lučka za tihi način. Tihi način zmanjša najvišje število obratov motorja, kar vam omogoča učinkovito delo z manj hrupa. Če se med delom v tihem načinu zviša obremenitev, se naprava samodejno preklopi v način polne moči. Hkrati pa, ko se obremenitev ponovno zniža, se naprava samodejno vrne v tihi način. Z načinu polne moči se aktivira zaščitna funkcija za zmanjšanje števila vrtljajev, kadar je enota neprekinjeno obremenjena z veliko obremenitvijo. Način delovanja Vrtilna frekvenca brez obremenitve Polne moči 4200 min

OPOMBA ○ Način se bo spremenil šele, ko bo nameščena baterija in ko boste enkrat potegnili stikalo. ○ Trenutno izbrani način se ne bo spremenil, četudi bo stikalo v položaju on/off ali če odstranite/ponovno vstavite baterijo. (*2) Po uporabi nagnjenega žaginega lista se enota za prah lahko segreje. Bodite previdni pri ravnanju.

OPOZORILNI ZNAKI LUČKE LED

(Sl. 26) Ta proizvod vključuje funkcije, ki varujejo sam proizvod in baterijo. Ko je pritisnjeno stikalo in če se med delovanjem aktivira katera koli od varnostnih funkcij, bo lučka LED utripala, kot je opisano v Tabeli 3. Ko se sproži varnostna funkcija, upoštevajte navodila, navedena v izboljševalnih ukrepih. Sl. 26 Tabela 3 Zaščitna funkcija Zaščita pred pregrevanjem Zaščita pred preobremenitvijo Stanje orodja Motor se je ustavil med delovanjem Motor se je ustavil med delovanjem Stanje osvetlitve LED 0,5 sekunde 0,1 sekunde Stanje osvetlitve prikazovalne svetilke Zmogljivostni način: Luč izključena Tihi način: Luč vključena Zmogljivostni način: Luč izključena Tihi način: Luč vključena Vzrok Motor pri visoki temperaturi Motor je preobremenjen Protiukrep Pustite, da se enota popolnoma ohladi. Utripanje LED se mora ustaviti približno 10 sekunde po sprostitvi stikala. Odpravite vzrok preobremenitve. Utripanje LED se mora ustaviti približno 10 sekunde po sprostitvi stikala. 00BookCD3605DBEU.indb23400BookCD3605DBEU.indb234 2022/06/2215:20:292022/06/2215:20:29235 Slovenščina

ODSTRANJEVANJE OSTRUŽKOV

(Sl. 25) OPOZORILO Pri odstranjevanju ostružkov se prepričajte, da je orodje izklopljeno in da je baterija odstranjena. OPOMBA ○ Takoj po rezanju jeklenih materialov so lahko ostružki in enota za prah vroči. Ne dotikajte se jih neposredno. ○ Pri odlaganju ostružkov ne dovolite, da bi ostružki zašli v del motorja ohišja orodja ali nosilec baterije. ○ Preden spremenite material za rezanje, odstranite ostružke, ki so v enoti za prah. POZOR ○ Odstranite ostružke, ki so v enoti za prah, preden se naberejo nad oznakami. ○ Če tega ne storite, boste zmanjšali učinkovitost zbiranja prahu. Poleg tega lahko toplota ostružkov deformira enoto za prah. (1) Pritisnite kaveljček pod pokrovom za prah, odprite pokrov za prah in odstranite ostružke znotraj enote za prah. (2) Zaprite pokrov za prah in ga pritrdite s kaveljčkom.

Ker uporaba topih žaginih listov zmanjša učinkovitost in lahko povzroči okvaro motorja, nabrusite ali zamenjajte žagine liste takoj, ko opazite obrabo.

2. Pregled montažnih vijakov

Redno pregledujte vse montažne vijake in zagotovite, da so tesno pritrjeni. V kolikor bi kateri vijak bil zrahljan ga takoj privijte. Če tega ne storite lahko pride do resne nevarnosti.

3. Vzdrževanje motorja

Navitje motorja je pomemben del tega orodja. Pazite, da se ne poškoduje in da ne pride v stik s čistilnim oljem in vodo. Prah ali kopičenje delcev v motorju lahko privede do okvare motorja.

4. Pregled in vzdrževanje spodnje zaščite

Vedno preverite, ali se spodnja zaščita gladko premika. Če pride do okvare, takoj popravite spodnjo zaščito.

6. Čiščenje zunanjosti

Umazano električno orodje obrišite z mehko suho krpo ali s krpo, navlaženo z milnico. Ne uporabljajte klorovih raztopin, bencina ali razredčevalcev barve, saj ti stopijo plastiko.

Električno orodje in baterijo shranjujte na mestu, kjer je temperatura nižja od 40°C in zunaj dosega otrok. OPOMBA Shranjevanje litij-ionskih baterij. Zagotovite, da so litij-ionske baterije popolnoma napolnjene, preden jih shranite. Dolgotrajno shranjevanje baterij (3 mesece ali več), ki so le malo napolnjene, lahko vodi do slabšega delovanja, znatnega zmanjšanja časa uporabe baterije ali povzroči, da baterij ni več možno napolniti. Vendar pa se lahko znatno zmanjšan čas uporabe baterije popravi tako, da se baterije dva do petkrat ponavljajoče napolnijo in uporabijo. Če je kljub ponavljajočem polnjenju in uporabi čas baterije še vedno zelo kratek, baterije zavrzite in kupite nove. POZOR Pri uporabi in vzdrževanju električnih orodjih je treba upoštevati varnostne uredbe in standarde, ki so določene za vsako državo. Pomembno obvestilo o baterijah za akumulatorsko orodje HiKOKI Obvezno uporabljajte naše originalne akumulatorske baterije. Za varnost in pravilno delovanje našega akumulatorskega električnega orodja ne jamčimo, če uporabljate baterije, ki jih ni izdelalo naše podjetje, in če baterijo razstavite ali preoblikujete (na primer razstavite in zamenjate celice ali druge notranje dele). GARANCIJA Garantiramo za HiKOKI električna orodja v skladu z ustavno/ državno veljavnimi uredbami. Garancija ne zajema napak ali poškodb, ki nastanejo zaradi nepravilne uporabe, zlorabe ali normalne obrabe. V primeru pritožbe pošljite sestavljeno električno orodje skupaj z GARANCIJSKIM CERTIFIKATOM, ki ga najdete na koncu teh navodil za uporabo, na pooblaščeni servis HiKOKI. Informacije o hrupu in vibracijah Izmerjene vrednosti so bile določene glede na EN62841 in navedene v skladu z ISO 4871. A tipično vrednoten nivo jakosti hrupa: 112 dB (A) A tipično vrednoten nivo zvočnega tlaka: 101 dB (A) Nezanesljivost K: 3 dB (A). Obvezna uporaba glušnikov. Skupna vrednost vibracij (vsota vektorja triax) je v skladu s standardom EN62841. Rezanje kovine: Vrednost emisije vibracij a

Težava Mogoč vzrok Odprava Orodje ne deluje Baterija je prazna Napolnite baterijo. Baterija ni povsem vstavljena. Potiskajte baterijo, dokler ne slišite klika. Orodje se je nenadoma ustavilo Motor je preobremenjen Odpravite težavo, ki povzroča preobremenjenost. Deluje zaščita pred preobremenitvijo. Baterija je pregreta. Naj se baterija ohladi. Nenadoma se je ustavilo Motor je bil neprekinjeno preobremenjen. Glejte »OPOZORILNI ZNAKI LUČKE LED«. Hitrost motorja se je med obratovanjem zmanjšala Motor je bil neprekinjeno preobremenjen. Glejte »OPOZORILNI ZNAKI LUČKE LED«. Ne reže dobro Žagin list je obrabljen ali ima manjkajoče zobe. Zamenjajte z novim žaginim listom. Vijak je odtegnjen. Trdno privijte vijak. Žagin list je nameščen v obratno smer. Žagin list namestite v pravo smer. Stikala ni mogoče pritisniti Zaklep stikala ni dovolj potisnjen. Potisnite zaklep stikala povsem do konca. Izpuh žagovine je slab Žagovina se je nabrala v pokrovu žage. Odstranite žagovino z notranje strani pokrova žage. Baterije ni mogoče namestiti Poskušanje namestitve baterije, ki ni navedena za orodje. Namestite večvoltno baterijo. OPOMBA Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifi kacije lahko spremenijo brez predhodnega obvestila. 00BookCD3605DBEU.indb23600BookCD3605DBEU.indb236 2022/06/2215:20:302022/06/2215:20:30237 Slovenščina

Težava Mogoč vzrok Odprava Lučka za prikaz polnjenja hitro utripa v vijolični barvi in polnjenje baterije se ne prične. Baterija ni povsem vstavljena. Čvrsto vstavite baterijo. Na kontaktih baterije ali na mestu, kjer je baterija pritrjena, so tujki. Odstranite tujke. Lučka za prikaz polnjenja utripa rdeče in polnjenje baterije se ne prične. Baterija ni povsem vstavljena. Čvrsto vstavite baterijo. Baterija je pregreta. Če jo pustite pri miru, se bo baterija pričela samodejno polniti, če se bo znižala njena temperatura, vendar lahko to vpliva na življenjsko dobo baterije. Priporočamo, da baterijo ohladite na dobro prezračevanem mestu brez neposredne sončne svetlobe. Čas delovanja baterije je kratek, čeprav je baterija popolnoma napolnjena. Življenjska doba baterije je potekla. Zamenjajte baterijo z novo. Baterija se polni veliko časa. Temperatura baterije, polnilnika ali okolice je zelo nizka. Napolnite baterijo v notranjih prostorih ali v drugem toplem okolju. Odprtine polnilnika so blokirane, zato so se notranje komponente pregrele. Ne blokirajte odprtin. Hladilni ventilator ne deluje. Kontaktirajte pooblaščeni servisni center HiKOKI zaradi popravil. Lučka za napajanje USB se je izklopila in naprava USB se je nehala polniti. Baterija je skoraj prazna. Zamenjajte baterijo z baterijo, ki ni prazna. Povežite vtikač polnilnika s vtičnico. Lučka za napajanje USB se ne izklopi, čeprav je naprava USB končala s polnjenjem. Lučka za polnjenje USB postane zelene barve, da prikaže, da je polnjenje z USB mogoče. To ni okvara. Ni jasno, kakšno je stanje napolnjenosti naprave USB in ali je polnjenje končano. Luč ka za napajanje USB se ne izklopi, tudi ko je polnjenje zaključeno. Preverite stanje polnjenja naprave USB, ki se polni. Polnjenje naprave USB se na sredi ustavi. Polnilnik ste povezali z električno vtičnico, medtem ko se je polnila naprava USB, ki je za vir energije uporabljala baterijo. To ni okvara. Polnilnik ustavi polnjenje USB za okoli 5 sekund, ko menjuje vire napajanja. V polnilnik ste vstavili baterijo, medtem ko se je polnila naprava USB z električno vtičnico kot virom energije. Polnjenje naprave USB se na sredi ustavi, ko se hkrati polnita baterija in naprava USB. Baterija je povsem napolnjena. To ni okvara. Polnilnik ustavi polnjenje USB za okoli 5 sekund, ko preveri, če se je baterija uspešno povsem napolnila. Polnjenje naprave USB se ne prične, ko se hkrati polnita baterija in naprava USB. Preostala zmogljivost baterije je zelo nizka. To ni okvara. Ko zmogljivost baterije doseže določeno raven, se samodejno prične polnjenje USB. 00BookCD3605DBEU.indb23700BookCD3605DBEU.indb237 2022/06/2215:20:302022/06/2215:20:30238 Slovenčina

6. Čistenie vonkajšku

2) Električna sigurnost

Na lastno odgovornost izjavljamo, da je Brezžična žaga za rezanje kovine, označena z vrsto in posebno identifi kacijsko kodo *1), v skladu z vsemi ustreznimi zahtevami direktiv *2) in standardov *3). Tehnična dokumentacija pod *4) – glejte spodaj. Upravitelj evropskih standardov na predstavništvu v Evropi je pooblaščen za pripravo tehnične dokumentacije. Deklaracija je označena na izdelku s pritrjeno oznako CE.
