РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CD3605DB HiKOKI

f) Ако е наложително използването на електрически инструмент във влажни условия, използвайте уреди с диференциална защита (RCD) срещу утечка. Използването на диференциална защита намалява риска от електрически удар.

3) Лична безопасност

a) Бъдете бдителни, внимавайте в действията си и използвайте разумно електрическите инструменти. Не използвайте електрически инструмент, когато сте изморени, или под влиянието

лекарствени средства, алкохол или опиати. Всяко невнимание при работа с електрически инструменти може да доведе до сериозни наранявания. b) Използвайте лични предпазни средства. Винаги носете защитни очила или маска. Защитните средства, като прахозащитна маска, защитни обувки с устойчива на плъзгане подметка, каска, или антифони, използвани според условията на работа , ще намалят опасността от нараняване. c) Предотвратяване на случайно включване. Уверете се, че бутонът за старт на уреда е в изключено положение, преди да свържете електрическия инструмент към източник на захранване и/или батерия, както и преди да го вземете или пренасяте. Пренасянето на инструменти с пръст на старт

или на превключвателя на захранването, носи опасност от инциденти. d) Отстранете всички работни приставки, преди да включите уреда към захранването. Гаечен ключ или инструмент, забравен в ротационни компоненти на електрическия инструмент, може да доведе до нараняване. e) Не се пресягайте. През цялото време трябва да имате стабилна опора и да поддържате баланс на тялото. Това осигурява по-добър контрол върху електрическите инструменти при неочаквани

f) Носете подходящо облекло. Не носете прекалено широки дрехи или бижута. Дръжте косата и дрехите си далеч от движещите се

Широките дрехи, бижута и дълга коса могат да бъдат захванати от подвижните компоненти. g) Ако са осигурени устройства за присъединяване към прахоуловителни инсталации, уверете се, че са правилно присъединени. Използването на прахоуловители и циклони може да намали свързаните със замърсяването

h) Не позволявайте опитността ви, придобита от честото използване на инструменти, да ви създаде самочувствие, заради което да игнорирате принципите на безопасност при

инструменти. Невнимателно действие може да доведе до тежки наранявания в рамките на части от

4) Експлоатация и поддръжка на електрически

инструменти a) Не насилвайте електрическите инструменти. Използвайте подходящ електрически инструмент за съответните цели. ОБЩИ МЕРКИ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА ЕЛЕКТРИЧЕСКИ ИНСТРУМЕНТИ ПРЕДУПРЕЖДЕНИЕ Прочетете всички предупреждения за безопасност, инструкции, илюстрации и спецификации, предоставени с този електрически инструмент. Неспазването на всички инструкции може да доведе до електрически удар, пожар и/или сериозни наранявания. Запазете и съхранявайте инструкциите за последващи справки и приложение. Терминът „електрически инструменти“, използван в предупрежденията за безопасност, се отнася до електрически инструменти, захранвани (с кабел) от мрежата, или такива с батерии (безжични).

1) Безопасност на работното място

a) Поддържайте работното място подредено и добре осветено. Неподредени или не добре осветени работни места са предпоставка за инциденти. b) Не използвайте електрически инструмент във взривоопасна среда, при наличие на запалими течности, газ или прах. Електрическите инструменти произвеждат искри, които могат да доведат да възпламеняване. c) Не позволявайте достъп на странични лица и деца при работа с електрически инструменти. Невнимание по време на работа може да доведе до загуба на контрол върху процеса.

2) Електрическа безопасност

a) Щепселите на електрическите инструменти трябва да отговарят на типа на контактите. Никога не правете каквито и да било промени по щепселите. Не използвайте преходни щепсели за включване на заземени електрически инструменти. Щепсели, по които не са правени модификации и съответстват на контактите намаляват риска от електрически удар. b) При работа с електрически инструменти избягвайте контакт на тялото със заземени повърхности като тръби, радиатори и хладилници. Съществува повишен риск от електрически удар, ако тялото Ви стане част от заземителния

c) Не излагайте електрическите инструменти на влиянието на влага или дъжд. Попадането на влага в електрическите инструменти повишава риска от електрически

d) Не нарушавайте целостта на кабелите. Никога не изключвайте електрическите уреди, като издърпвате от кабела. Пазете кабелите от източници на топлина, от смазочни материали, остри ръбове и подвижни компоненти. Наранени или преплетени кабели повишават риска от електрически удар. e) Когато използвате електрически уред на открито, използвайте удължител, подходящ за външни условия на работа. Използвайте кабел, подходящ за външни

, който намалява риска от електрически

Подходящият електрически инструмент осигурява безопасното и по-добро извършване на работните дейности при предвидените номинални параметри. b) Не използвайте електрическия инструмент, ако не може да бъде включен или изключен от съответния старт бутон или превключвател. Всеки електрически инструмент, който не може да се контролира от превключвателя, е опасен и

c) Изключете щепсела на инструмента от източника на захранване и/или извадете батерийния пакет от инструмента, ако той позволява сваляне, преди да извършвате настройки, при смяна на приставки или при съхранение. Тези предпазни мерки намаляват риска от случайно и нежелано включване на електрическия инструмент. d) Съхранявайте неизползваните електрически инструменти далеч от достъп на деца и не позволявайте на лица, незапознати с начина на работа с инструментите и тези инструкции, да работят с тях. Електрическите инструменти представляват опасност в ръцете на неопитни лица. e) Поддържайте електроинструментите и аксесоарите. Проверявайте центровката и закрепването на подвижните части, проверявайте за повредени части, които

да се отразят на работата на електрическите инструменти. Ако установите повреди, отстранете ги преди да използвате електрическите инструменти. Много злополуки се дължат на лоша поддръжка на електрическите инструменти. f) Поддържайте режещите инструменти заточени и чисти. Правилно поддържаните режещи инструменти, с наточени режещи елементи, се управляват и контролират по-лесно.

Използвайте електрически инструменти, приставки и аксесоари, и т.н., съгласно тези инструкции, като вземете предвид работните условия и вида работи, които ще се извършват. Използване на електрическите инструменти за работи, различни от тези, за които са предвидени, може да доведе до повишен риск и опасни ситуации. h) Пазете ръкохватките и повърхностите

захващане сухи, чисти, без масло и грес. Хлъзгавите ръкохватки и повърхности за захващане не позволяват безопасната работа и управление на инструмента в неочаквани

5) Експлоатация и поддръжка на електрически

инструменти захранвани от батерии a) Зареждайте уредите само със зарядните устройства, посочени от производителя. Зарядно устройство, подходящо за един тип батерии, може да създаде риск от пожар при използване за друг тип батерии. b) Използвайте електрическите инструменти само с определения за тях тип батерии. Използването на друг тип батерии създава риск от нараняване и пожар. c) Когато не използвате батериите, те трябва да се съхраняват далеч от други метални предмети като кламери, монети, ключове, гвоздеи, винтове или други малки метални предмети, които могат да осъществят контакт между клемите им. Контакт между клемите на батериите може да доведе от искри или пожар. d) При неподходящи условия на съхранение, батериите могат да изтекат; избягвайте контакт. Ако случайно влезете в контакт с електролитната течност, изплакнете обилно с вода. Ако попадне електролит в очите, изплакнете обилно и потърсете медицинска

Електролитът на батериите може да причини възпаление или изгаряния. e) Не използвайте батерия или инструмент, които са повредени или модифицирани. Повредените или модифицирани батерии могат да имат непредвидимо поведение, което да доведе до пожар, експлозия или риск от нараняване. f) Не излагайте батерията или инструмента на огън или на прекалено висока температура. Излагането на огън или на температура над 130°C може да предизвика експлозия. g) Следвайте всички инструкции за зареждане и не зареждайте батерията или инструмента извън температурния диапазон, указан в инструкциите. Неправилното зареждане или зареждане при температури извън определения диапазон може да повреди батерията и да увеличи риска от

a) Обслужването на електрическите инструменти трябва да се извършва само от квалифицирани сервизни работници, при използване на оригинални резервни части. Това ще гарантира безопасността при работа с електрическите инструменти. b) Никога не обслужвайте повредени батерии. Обслужването на батериите трябва да се извършва само от производителя или от оторизираните доставчици на услуги.

Не допускайте в зоната на работа деца и възрастни

Когато не използвате електрическите инструменти, съхранявайте ги далеч от достъп на деца и възрастни хора. ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ЗА АКУМУЛАТОРНА РЕЗАЧКА ЗА РЯЗАНЕ НА МЕТАЛ Процедури за рязане

ОПАСНОСТ: Пазете ръцете си от зоната на рязане и острието. Ако държите циркуляра с две ръце ще избегнете

b) Не се пресягайте под детайла, предмет на рязане с циркуляра. Предпазителят на циркуляра не може да Ви защити от острието под детайла. c) Регулирайте дълбочината на рязане до тази на работния детайл. Под детайла трябва да се подава и вижда

от половин режеш зъб на циркуляра. d) Никога не дръжте детайла в ръцете си или срещу крака си, докато режете. Укрепете детайла върху устойчива платформа. 00BookCD3605DBEU.indb25100BookCD3605DBEU.indb251 2022/06/2215:20:332022/06/2215:20:33252

Укрепването на детайла е особено важно за минимизиране на наранявания по открити части от тялото, работния диск и предотвратяване на загуба на контрол. e) Когато има вероятност режещият диск да влезе в контакт със скрити проводници, дръжте инструмента само за изолираните ръкохватки. Контакт с проводник под напрежение ще

провеждане на напрежението и върху металните части на електрическия инструмент и до електрически удар за оператора f) При надлъжни разрези, използвайте водач или

Тов а подобрява точността и намалява вероятността от деформиране на диска. g) Винаги използвайте дискове с подходящ размер и форма (ромбовиден или кръгъл) на отвора за работния шпиндел

Дискове, които не отговарят на монтажните отвори на циркуляра, ще работят ексцентрично, което води до загуба на управление. h) Никога не използвайте повредени или неподходящи дискове, шайби или болтове. Шайбите и болтовете на диска са специално проектирани за Вашия циркуляр, за максимална ефективност и безопасност при работа. Предупредения и причини за „биене“ и откат. - Откатът е внезапна реакция на прищипан, заклещен или неподравнен диск, което води до неконтролирано излизане на диска от работния детайл по посока на оператора; - Когато острието е заклещено или заседнало в срезния канал на дървото, то спира да се върти, а реакцията на мотора е да завърти уреда бързо назад към оператора; - Ако дискът се окриви или разцентрова по време на рязане, задният зъб може да се забие в дървесината и да накара диска да излезе от срезния канал, или да отскочи към оператора. Откатът е резултат от неправилно използване на

и/или неправилна процедура на рязане и може да се избегне при спазване на инструкциите, предоставени по-долу. a) Дръжте здраво резачката, като ръцете Ви трябва да бъдат в позиция, в която могат да противодействат на откат или „биене“. Позиционирайте тялото си така, че да бъде от която и да е страна на диска, но не и в права линия с диска. Откатът може да накара циркуляра да отскочи назад, но тези сили могат да се управляват от оператора, ако бъдат взети предпазни мерки. b) Когато дискът заклини, или при прекъсване на рязането по каквато и да било причина, освободете спусъка и дръжте циркуляра неподвижно в детайла, който режете, докато дискът спре напълно. Никога не опитвайте да отстраните циркуляра от работния детайл, или да го издърпате назад докато дискът се върти, тъй като може да се получи откат. Проверете причината и вземете мерки за да елиминирате причината за заклиняване на диска. c) Когато възобновите отново работа с циркуляра върху работния детайл, центрирайте диска в срезния канал така, че зъбът да не запира в

Ако острието на циркуляра се заклещи, то може да излезе или да даде откат от детайла при възобновяване на работа. d) Придържайте плоскостите с големи размери за да избегнете риска от заклинване на диска и получаването на откат. Големите плоскости обикновено провисват в краищата под собствената си тежест. Трябва да се поставят опори под плоскостите от двете страни, в близост до линията на срязване на плоскостта. e) Не използвайте тъпи или повредени дискове. Незаточените или неправилно поставени дискове могат да направят тесен прорез, като повишават триенето, а дискът ще заклинва и дава откат. f) Преди да започнете да режете се уверете, че лостът за дълбочина е застопорен. Ако настройките се променят по време на рязане, това може да доведе до заклинване

g) Бъдете особено внимателни при рязане в съществуващи стени или други зони. Видимият ръб на диска може да прореже обекти, които да причинят откат. Функция на долния предпазител a) Преди употреба, проверете дали долният предпазител е затворен изцяло. Не използвайте циркуляра, ако долният предпазител не се движи свободно и не се затваря веднага. Никога не застпорявайте и не привързвайте долния предпазител в отворено положение. Ако циркулярът бъде случайно изпуснат, долният предпазител може да се огъне. Повдигнете долния предпазител със сгъваемата дръжка и се уверете, че се движи свободно и не опира о диска или друга част, под всички ъгли и дълбочини на рязане. b) Проверете работата на пружината на долния предпазител. Ако предпазителят и пружината не работят добре, трябва да бъдат ремонтирани преди употреба на циркуляра. Долният предпазител може да работи по-трудно поради повредени части, натрупване на фини отлагания или стружки. c) Долният предпазител може да бъде

прибран само за специални видове рязане, като „врязване“ и „сложно изрязване“. Повдигнете долния предпазител, като свиете ръкохватката, а щом дискът навлезе в материала, долният предпазител трябва да бъде пуснат. За всички други видове рязане, долният предпазител трябва да работи автоматично. d) Винаги се уверявайте, че долният предпазител покрива острието на диска преди да поставите циркуляра на работната маса или на земята. Незащитеното острие на диска може да стане причина за придвижване на циркуляра назад, като прореже всички предмети по пътя си. Винаги имайте предвид необходимото допълнително време за пълното спиране на диска след натискане на бутона за изключване. ДОПЪЛНИТЕЛНИ МЕРКИ ЗА БЕЗОПАСНОСТ

1. Не допускайте проникването на чужди тела в отвора

на връзката за батериите.

2. Никога не разглобявайте презареждащите се

акумулаторни батерии и зарядното.

3. Никога не давайте на късо акумулаторните батерии.

Късо съединение може да причини пренапрежение и прегряване. То ва може да доведе до повреда или изгаряне на батерията.

5. При продължителна работа инструментът може да

прегрее и съответно да се стигне до повреда на двигателя и превключвателя. Оставете го, без да го използвате за около 15 минути.

6. Не поставяйте предмети върху отворите за

охлаждане на зарядното устройство. Вкарването на метални или запалими премети във вентилационните слотове е доведе до опасност от електрически удар или ще повредят зарядното устройство.

7. Използването на изтощена батерия ще повреди

зарядното устройство.

8. Върнете батериите в магазина, от който са били

закупени, веднага след като цикъла на живот на презаредените батерии стане прекалено къс за да се използват. Отработените батерии не трябва да се

10. Използвайте само режещ диск с диаметър, указан

11. Не използвайте каквито и да било абразивни

12. Не използвайте деформирани или напукани

13. Не използвайте дискове, изработени от

инструментална стомана.

14. Не използвайте дискове, които не отговарят

спецификациите, дадени в тези инструкции.

15. Не спирайте дисковете чрез упражняване на

страничен натиск върху тях.

16. Винаги поддържайте дисковете заточени.

17. Уверете се, че долният предпазител се движи

безпрепятствено и свободно.

18. Никога не използвайте циркуляра с фиксиран в

отворено положение долен предпазител.

19. Уверете се, че прибиращият механизъм на системата

на предпазителя работи добре.

20. Никога не използвайте циркуляра при насочено

острие на диска нагоре или настрани.

21. Уверете се, че материалът, който ще режете, не

съдържа чужди тела, като гвоздеи.

22. Диаметърът на режещите дискове трябва да бъде

23. Преди регулиране, обслужване или поддръжка

24. Внимавайте за откат

при спиране. Този циркулярен трион има електрическа спирачка, която се задейства при отпускане на превключвателя. При задействането на спирачката се получава лек откат, затова дръжте уреда здраво.

25. Уверете се, че източникът на напрежение, който

ще използвате, отговаря на изискванията по спецификация, посочени върху инвентарната табелка.

26. Уверете се, че превключвателят е в изключено

положение. Ако сложите батерията в инструмента, докато превключвателят е във включено положение, той незабавно ще започне да работи, което може да причини сериозен инцидент.

27. Избягвайте да режете в положение, при което

основата е над обработвания материал. Когато дискът заклини, или при прекъсване

рязането по каквато и да било причина, освободете спусъка и дръжте циркуляра неподвижно в детайла, докато дискът спре напълно. Никога не опитвайте да отстраните циркуляра от работния детайл или да го дръпнете назад, докато дискът се върти, тъй като може да се получи ОТКАТ. Проверете причината и вземете мерки за да елиминирате причината за заклиняване на диска.

28. Осигурете големите плоскости, за да сведете до

минимум риска от заклинване на диска и ОТКАТ. Големите плоскости обикновено провисват под собствената си тежест (Фиг. 3). Трябва да се поставят опори от двете страни на плоскостта - в близост до линията на срязване и в близост до края на плоскостта, както е показано на Фиг. 2. За да сведете до минимум риска от заклинване на диска и откат. Когато рязането налага циркулярът да лежи върху работния детайл, той трябва да легне върху голямата част и да се отреже малката.

29. Бъдете изключително внимателни, когато правите

правоъгълни отвори в стени или други „слепи“ участъци. Режещата част на диска може да среже обекти, които да причинят ОТКАТ. НИКОГА не слагайте ръката или пръстите си зад циркуляра (Фиг. 4). Ако се получи откат, циркулярът може да отскочи назад над ръката ви и да причини тежка травма.

30. ПРЕДУПРЕЖДЕНИЕ: Важно е

да осигурите надеждно материала и да държите здраво циркуляра, за да не изгубите контрол и да се нараните. Фиг. 5 показва обичайния начин на придържане на циркуляра.

31. В по-широката си част основата на циркуляра трябва

да бъде върху добре осигурената част на материала, а не върху частта, която ще падне при отрязването. Например: Фиг. 6 показва ПРАВИЛНИЯ начин да се отреже краят на плоскостта, а Фиг. 7 показва ГРЕШНИЯ начин. Застопорете обработвания детайл със стеги, ако е къс или малък. НЕ СЕ ОПИТВАЙТЕ ДА ДЪРЖИТЕ КЪСИ ДЕТАЙЛИ

32. Никога не се опитвайте да режете с циркулярния

трион сложен на обратно в менгеме. То ва е изключително опасно и може да доведе до сериозни инциденти (Фиг. 8).

33. Оставянето на лоста разхлабен, ще създаде много

опасна ситуация. Винаги го затягайте добре.(Фиг. 9)

34. Преди операции по рязане, уверете се, какъв е

материалът, който ще обработвате. Ако материалът, който ще обработвате, се очаква да генерира вреден / токсичен прах, уверете се, че торбичката на съответната очистваща система е свързана здраво към изхода за прахови частици. Освен това, носете маска, ако е налична. ○ Преди да започнете да режете, уверете се, че дискът е постигнал пълната си скорост на

○ Ако дискът спре, или започне да издава нетипичен шум при работа, веднага натиснете бутона ИЗКЛ. ○ Използване на циркуляра с диск насочен нагоре или настрани е особено опасно. Да се избягват такива нетипични начини на използване. ○ При рязане на каквито и да било материали, винаги носете предпазни очила. ○ Когато приключите с работата, извадете акумулатора.

35. След като поставите режещия диск, уверете се, че

блокиращият лост е здраво затегнат и в указаната

гледате в нея. Окото ще Ви заболи, ако непрекъснато е изложено на светлина.

37. Не използвайте продукта, ако уредът или клемите

на батерията ( за монтаж на батерията) са деформирани. Поставянето на батерията може да причини късо съединение, което може да доведе до поява на дим или запалване. 00BookCD3605DBEU.indb25300BookCD3605DBEU.indb253 2022/06/2215:20:332022/06/2215:20:33254

6. Не използвайте батерията за цели, различни от

7. Ако батерията не може да се зареди напълно,

дори след като изтече препоръчвания период от време, незабавно прекратете последващи опити за

8. Не излагайте батерията на високи температури или

налягане, не поставяйте в микровълнова фурна, сушилня или контейнери под високо

9. При установяване на теч или неприятна миризма от

батерията, не излагайте на въздействието на силна топлина или открити пламъци.

10. Не използвайте батерията в мета, където се

генерира силно статично електричество.

11. Ако батерията тече, има неприятна миризма,

загрява или се обезцвети и деформира, или ако се появят необичайни признаци при употреба, презареждане и съхранение, незабавно я отстранете от оборудването или зарядното и не я използвайте.

12. Не потапяйте батерията и не позволявайте

навлизането на течности в нея. Проникването на проводими течности като например вода, може да доведе до повреди и да причини пожар или експлозия. Съхранявайте батерията на хладно

1. Ако електролит от батерията попадне в очите, не

ги търкайте, а изплакнете обилно с чиста, напр. чешмяна, вода и потърсете незабавно лекарска

Ако не се вземат мерки, електролитът може да причини очни проблеми.

от батерията попадне върху кожата или дрехите, незабавно измийте с чиста, напр. чешмяна, вода. Възможно е електролитът да причини кожно възпаление.

3. Ако при първото използване на батерията

забележите ръжда, неприятен мирис, прегряване, обезцветяване, деформиране и/или други нередности, не я използвайте и я върнете на доставчика или търговеца, от който сте я закупили. ПРЕДУПРЕЖДЕНИЕ Ако чуждо тяло, което е проводник, попадне върху клемите на литиево-йонната батерия, тя може да даде на късо и да причини пожар. Когато съхранявате литиево-йонната батерия спазвайте следните правила за безопасност. ○ В кутията за съхраняване не поставяйте проводящи предмети като гвоздеи, парчета проводници и

○ За да предотвратите късо съединение, след вкарване на батерията в електрическия инструмент поставяйте капака й така, че вентилаторът да не се

38. Поддържайте клемите на инструмента (за монтаж

на батерията) чисти от пръст и прах. ○ Преди работа се уверете, че в зоната на клемите няма натрупани прах и стружки. ○ По време на работа се опитвайте да избегнете попадането на стружки или прах върху батерията. ○ При прекратяване на работа или след употреба не оставяйте инструмента на място, където може да бъде изложен на прах и стружки. Неспазването на това може да причини късо съединение, което може да доведе до поява на дим или запалване.

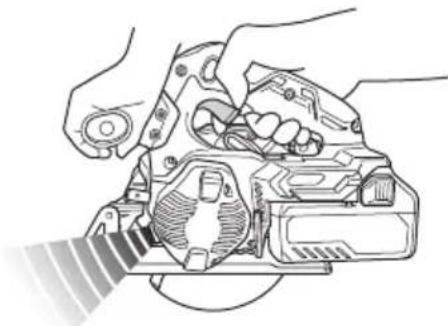

39. Винаги дръжте инструмента здраво с двете ръце

върху дръжките. (Фиг. 18)

40. Винаги използвайте инструмента и батерията

41. Използвайте режещ диск, който подхожда на всеки

различен материал за рязане.

42. Използвайте режещ диск с посочени обороти, равни

или по-високи от скоростта на въртене, показана на инструмента. ГРИЖА ЗА ЛИТИЕВО-ЙОННАТА

За да удължите живота на литиево-йонната батерия, тя има защитна функция за прекъсване на подаването на

В случаите 1 до 3, описани по-долу, когато използвате това изделие, дори при натискане на спусъка, моторът може да спре. То ва не е в следствие на повреда, а на защитна функция.

на батерията намалее значително, моторът спира. В такъв случай, заредете батерията незабавно.

2. Ако инструментът е бил претоварен, моторът

може да спре. В този случай, освободете спусъка и отстранете причината за претоварване. След това може да използвате уреда отново.

3. Ако батерията е прегряла при претоварване, тя

В този случай, спрете използването й, и я оставете да се охлади. След това може да използвате уреда

Освен това, моля, спазвайте следните предупреждения. ПРЕДУПРЕЖДЕНИЕ За да предотвратите разреждане на батерията, загряване, поява на дим, запалване и експлозия, уверете се, че спазвате указанията за безопасност.

1. Уверете се, че по

батерията не се натрупват прах и

○ Уверете се, че по батерията не се натрупват прах и стружки по време на работа. ○ Уверете се, че прах и стружки не се натрупват върху батерията по време на работа. ○ Не съхранявайте неизползваните батерии в места, където са изложени на въздействието на прах и

○ При съхранение на батерия, отстранете евентуално натрупани стружки и прах, като не трябва да се съхранява заедно с метални предмети (болтове, гвоздеи и др.).

2. Пазете батерията от пробиване с остри предмети

като гвоздеи, от удар с чук, настъпване, или от силен физически удар.

използвайте видимо повредена или деформирана

4. Не използвайте батерията с обратен поляритет.

5. Не свързвайте батерията директно към

електрически източници, или към куплунга на запалката в лека кола. 00BookCD3605DBEU.indb25400BookCD3605DBEU.indb254 2022/06/2215:20:332022/06/2215:20:33255

ОТНОСНО ТРАНСПОРТА НА ЛИТИЕВО-ЙОННА БАТЕРИЯ При транспортиране на литиево-йонна батерия, моля спазвайте следните предпазни мерки. ПРЕДУПРЕЖДЕНИЕ Уведомете транспортната компания, че пратката съдържа литиево-йонна батерия, информирайте компанията за нейната изходна мощност и спазвайте инструкциите на транспортната компания, когато уреждате транспорта. ○ Литиево-йонните батерии, които надвишават изходна мощност от 100 Wh, се считат за транспортна категория Опасни стоки

прилагането на специални процедури. ○ За транспортиране в чужбина трябва да спазите международните закони и правила и разпоредби на страната, до която се транспортират. ○ Ако BSL36B18 е монтиран в електроинструмента, мощността ще надвиши 100 Wh и уредът ще бъде класифициран като опасен товар съгласно класификацията на товарите.

Изходна мощност 2 до 3 цифрено число ПРЕДПАЗНИ МЕРКИ ЗА СВЪРЗВАНЕ НА USB УСТРОЙСТВО (САМО СЪС ЗАРЯДНО УСТРОЙСТВО UC18YSL3) При възникване на неочакван проблем, данните в USB устройство, свързано към този продукт, могат да бъдат повредени или загубени. Винаги осигурявайте резервно копие на всички данни, съдържащи се в USB устройството, преди използването на този продукт. Моля, имайте предвид, че нашата компания не носи отговорност за данните, съхранени в USB устройство,

повредени или загубени, нито за повреда, която може да възникне в него. ПРЕДУПРЕЖДЕНИЕ ○ Преди употреба проверете свързващия USB кабел за дефекти или повреди. Използването на дефектен или повреден USB кабел може да доведе до появата на дим или да причини

○ Когато продуктът не се използва, поставете гумения капак върху USB порта. Натрупването на прах и други отпадъци в USB порта може да доведе до появата на дим или да причини

○ Възможно е USB зареждането да прекъсва на

○ Извадете USB устройството от зарядното, когато не се зарежда. В противен случай животът на батерията на USB устройството може да се скъси, както и да се стигне до неочаквани инциденти. ○ Възможно е да не можете да заредите някои USB устройства, в зависимост от типа устройство. ИМЕНА НА ЧАСТИТЕ (Фиг. 1–Фиг. 25) Превключвател Заключване на превключвателя Лост за дълбочината на рязане Капак на скоростите Долен капак

Направлявайте прореза на основата

Лост за застопоряване Закопчалка за крилчат болт LED лампа

Шестостенен гаечен ключ

Режимен превключвател Индикаторна лампа за безшумен режим Превключвател на индикатора за батерията Лампа на индикатор за нивото на батерията Превключвател за режима на осветление Индикаторна лампа за режима на осветление Почистващо устройство

Накрайник за маркуч Отвор за прикрепване на маркуча

ПРЕДУПРЕЖДЕНИЕ Използвани са следните символи. Уверете се, че разбирате значението им, преди използване на

За да намали риска от наранявания, потребителят трябва да прочете ръководството за работа. Винаги носете защитни очила или маска. Винаги носете антифони. Само за страни от ЕС Не изхвърляйте електрически уреди заедно с битовите отпадъци! Във връзка с разпоредбите на Европейска Директива 2012/19/EC за електрическите и електронни уреди и нейното приложение съгласно националните законодателства, електрически уреди, които излизат от употреба трябва да се събират отделно и предават в специализирани пунктове за рециклиране.

Скорост на празен ход

Изключете батерията Забранено действие Режимен превключвател Превключвател за режима на осветление Винаги ON (изключете след 2 минути) Светлина само SW-ON Винаги OFF Превключвател на индикатор за ниво на

Остават над 75% от заряда на батерията.

От заряда на батерията остават 50%–75%.

От заряда на батерията остават 25%–50%.

От заряда на батерията остават по-малко от 25%.

Батерията е почти изцяло разредена. Заредете батерията при първа възможност.

Отдаването на мощност е спряно поради високата температура. Извадете батерията от инструмента и я оставете да се охлади

Отдаването на мощност е спряно поради повреда или неизправност. Проблемът може да бъде батерията, така че моля свържете се с търговския си представител.

За да предотвратите разряд на батерията, поради забравен светещ LED индикатор, същият автоматично изгасва след около 2 минути. СТАНДАРТНИ АКСЕСОАРИ В допълнение към основния комплект (1 комплект) са предоставени и аксесоарите и приставките, изброени на стр. 288. Стандартните приставки и аксесоари са предмет на промяна без предупреждение.

За рязане на меки стоманени

O За рязане на различни видове меки стоманени материали, като стоманени тръби, стоманени канали („С“ канали, „L“ ъгли и т.н.) и алуминиеви крила. Не може да се използва за рязане на закалени стоманени материали.

• Възможно е да се реже алуминий. Обаче, когато го правите, нанесете масло за рязане на ръба на диска. Допълнителните аксесоари подлежат на промяна без предизвестие.

○ Не използвайте почистващ препарат при рязане на стоманени материали. ○ Когато сменяте материалите, които ще бъдат изрязани, изпразнете вътрешната страна на капака на резачката. ○ Не режете последователно метални листове. 00BookCD3605DBEU.indb25600BookCD3605DBEU.indb256 2022/06/2215:20:342022/06/2215:20:34257

1. Електрически инструмент

90° 57,5 мм Батерията е налична за този инструмент* Мултиволтова батерия

• Съществуващите батерии (BSL3660/3620/3626, серии BSL18xx и т.н.) не могат да се използват с този инструмент. ** Съгласно EPTA-процедура 01/2014

Поради непрекъснатото развитие на научно- развойната програма на HiKOKI, дадените тук спецификации са предмет на промяна без уведомление

Електронен контрол ○ Мек старт ○ Защита от претоварване Тази защитна функция изключва захранването на двигателя, ако той се претовари или ако скоростта на въртене намалее необичайно по време на работа. При активиране на функцията за защита от претоварване двигателят може да спре. В този случай освободете спусъка на инструмента

отстранете причините за претоварването. След това може да използвате инструмента отново. ○ Защита от прегряване Тази защитна функция изключва захранването на двигателя и спира инструмента, ако двигателят прегрее по време на работа. При активиране на функцията за защита от прегряване двигателят може да спре. В този случай освободете спусъка на инструмента и изчакайте няколко минути да се охлади. След това може да използвате инструмента отново. ○ Непрекъсната защита при тежко натоварване Тази защитна функция може да доведе до намаляване на въртенето при продължително тежко натоварване. Ако тежкото натоварване продължи, двигателят може да престане да работи. ○ Функция за промяна на скоростта на въртене (силов/

(Функция за превключване между силов/тих режим) С всяко натискане на режимния превключвател се сменя работният режим. (Фиг. 12) Тихият режим намалява максималните обороти на двигателя, позволявайки ефективна работа при по-

В тих режим свети светоиндикаторът за тих режим. Когато натоварването се увеличи по време на работа в тих режим, инструментът автоматично преминава в силов режим и се връща към тих режим, когато натоварването намалее. Ако започнете работа в силов режим, няма да има преминаване към тих режим дори ако натоварването

○ За да разрешите смяна на режимите , натиснете ключа веднъж след поставяне на батерията. ○ Пазете контролния панел от удар или счупване. То в а би създало проблеми.

36 V / 18 V (Автоматично превключване*) Капацитет на

2,5 Ah / 5,0 Ah (Автоматично превключване*)

Плъзгащо зарядно устройство за литиево-йонни батерии

• Самият инструмент автоматично ще превключи. ** Моля, вижте нашия общ каталог за подробности.

Преди да използвате електрическият инструмент, заредете батерията както следва.

1. Свържете кабела на зарядното устройство към

Когато включите кабела на зарядното устройство в контакт, светоиндикаторът за заряд ще мига в червено (на интервали от 1 секунда).

2. Поставете батерията в зарядното устройство.

Вкарайте батерията плътно в зарядното устройство, както е показано на Фиг. 17 (на страница 5).

При поставяне на батерия в зарядното устройство, светоиндикаторът за заряд ще мига в синьо. Когато батерията се зареди напълно, светоиндикаторът за заряд ще свети в зелено. (Вижте Таблица 1) (1) Индикации на светоиндикатора за заряд Индикациите на светоиндикатора за заряд, отразяващи състоянието на зарядното

Светва за 0,5 секунди. Не свети за 0,5 секунди. (изгасва за 0,5 секунди) Свързано към източник на

Светва за 0,5 секунди. Не светва за 1 секунда. (изгасва за 1 секунда) Капацитет на батерията под 50%

Светва за 1 секунда. Не свети за 0,5 секунди. (изгасва за 0,5 секунди) Капацитет на батерията под 80%

Свети непрекъснато Капацитет на батерията над 80%

Свети непрекъснато (Продължителен звук на зумер: около 6 секунди)

Светва за 0,3 секунди. Не свети за 0,3 секунди. (изгасва за 0,3 секунди) Прегряла батерия. Зареждането не е възможно. (Зареждането ще започне след охлаждане на батерията)

Светва за 0,1 секунда. Не светва за 0,1 секунда. (изгасва за 0,1 секунда) (Прекъсващ звук на зумер: около 2 секунди) Повреда в батерията или зарядното устройство (2) Относно температурата и времето за зареждане на акумулаторната батерия Температурата и времето за зареждане ще бъдат тези, показани в Таблица 2. Таблица 2

Li-ion Температури, при които батерията може да бъде заредена 0°C–50°C Вид батерия V 14,4 18 Приблизително

(4 клетки) (8 клетки) (5 клетки) (10 клетки) (10 клетки)

Времето за зареждане може да варира според околната температура и източника на напрежение. 00BookCD3605DBEU.indb25800BookCD3605DBEU.indb258 2022/06/2215:20:352022/06/2215:20:35259

4. Разкачете захранващия кабел на зарядното

устройство от контакта.

5. Хванете добре зарядното устройство и

издърпайте батерията.

Уверете се, че сте извадили батерията от зарядното устройство след употреба и я запазете. Относно електрическите разряди при нови батерии и т.н. Тъй като вътрешният химически състав на новите батерии или батерии, които не са били ползвани дълго време, не е активиран, електрическият разряд може да е нисък при първа и втора употреба. Това е временно явление и нормалното време за зареждане ще бъде възстановено, като презаредите батериите 2–3 пъти. Как да удължите работата на батериите. (1) Презареждайте батериите, преди да се изтощят

Когато усетите, че мощността на уреда намалява, спрете употреба и заредете батерията. Ако продължите работа с уреда и изхабите електрическия ток, батерията може да се повреди и животът ѝ ще бъде по-кратък. (2) Избягвайте презареждане при високи температури. Зареждаемата батерия ще бъде гореща веднага след употреба. Ако в това състояние батерията се презареди веднага след употреба, вътрешният ѝ химически състав ще се влоши и животът на батерията ще се скъси. Оставете батерията и я заредете, след като е изстинала за известно време.

○ Ако батерията се зарежда в загрято състояние след продължително излагане на пряка слънчева светлина или след непосредствено използване, светоиндикаторът за заряд на зарядното устройство светва за 0,3 секунди и изгасва за 0,3 секунди (изключен за 0,3 секунди). В такъв случай, първо оставете батерията да се охлади и след това започнете зареждането. ○ Когато светоиндикаторът за заряд мига

интервали от 0,2 секунди), проверете за чужди тела в конектора за батерия на зарядното устройство и ги отстранете. Ако няма чужди тела, вероятно батерията или зарядното устройство са повредени. Занесете ги в оторизиран сервизен център. ○ Тъй като са необходими около 3 секунди на вградения микрокомпютър, за да потвърди, че

зарежданата с UC18YSL3 е извадена, изчакайте поне 3 секунди преди да я поставите отново и да продължите зареждането. Ако батерията бъде поставена преди да минат 3 секунди, може да не бъде заредена правилно. МОНТАЖ И ЕКСПЛОАТАЦИЯ

Регулиране на дълбочината на

Линия на рязане 10 3 Работа на превключвателя 11 4 Относно функцията за избор на

Индикатор за нивото на батерията 13 4 Използване на светодиодно

Поставяне на лоста (продава се отделно)

Отстраняване и поставяне на

Зареждане 17 5 Държане на инструмента 18 5 Връзка с почистващо устройство (продава се отделно)

Зареждане на USB устройство от електрически източник 22-a 7 Зареждане на USB устройство и батерия от електрически източник 22-b 7 Как се презарежда USB

При завършване на зареждането на USB устройство

Избор на аксесоари ― 289 (*1) Относно функцията за избор на режим При всяко натискане на превключвателя за избор на режим, режимът на работа се променя.

Тих режим, индикаторната лампа за тих режим светва. Тихият режим намалява максималните обороти на двигателя, позволявайки ефективна работа при по-

Ако натоварването се увеличава, докато двигателят работи в Тих режим, режимът автоматично се променя в силов режим. Освен това, ако натоварването намалее отново, режимът автоматично се връща

При Силов режим, защитната функция се активира, за да намали броя на оборотите, когато уредът непрекъснато е подложен на тежко натоварване. Режим Скорост на празен ход Силов 4200 min

○ Режимът ще се промени само ако батерията е поставена и едновременно с това превключвателят

○ Текущият режим ще се поддържа дори ако превключвателят е включен/изключен или ако батерията е извадена/поставена повторно. (*2) След използване на режещия диск със заострен връх, прахоуловителят може да се нагорещи. Работете внимателно. 00BookCD3605DBEU.indb25900BookCD3605DBEU.indb259 2022/06/2215:20:352022/06/2215:20:35260

ПРЕДУПРЕДИТЕЛНИ СИГНАЛИ НА LED СВЕТЛИНАТА (Фиг. 26) Този продукт включва функции, които са замислени да предпазят самия уред, както и батерията. Докато превключвателят е издърпан, ако някоя от защитните функции се задейства при работа, LED светлината ще премигва, както е обяснено в Таблица 3. Когато се задейства която и да било от предпазните функции, следвайте инструкциите, описани в действия

отстраняване на проблем. Фиг. 26 Таблица 3 Защитна функция Защита от прегряване Защита срещу претоварване Състояние на инструмента Моторът спря по време на работа Моторът спря по време на работа Светодиодно осветление за състоянието 0,5 секунди 0,1 секунди Състояние на осветлението на

Режим на захранване: Осветлението е

Тих режим: Осветлението е ВКЛ. Режим на захранване: Осветлението е

Тих режим: Осветлението е ВКЛ. Причина Висока температура на мотора Моторът е претоварен Противодействие Оставете уреда да се охлади напълно. Светодиодното мигане трябва да спре приблизително 10 секунди след освобождаването на превключвателя.

причината за претоварването. Светодиодното мигане трябва да спре приблизително 10 секунди след освобождаването на превключвателя. ИЗХВЪРЛЯНЕ НА СТРУЖКИТЕ (Фиг. 25) ПРЕДУПРЕЖДЕНИЕ Когато изхвърляте стружки, се уверете, че инструментът е изключен и че батерията е извадена.

○ Веднага след рязане на стоманени материали, стърготините и прахоуловителят може да бъдат нагорещени. Не ги докосвайте директно. ○ Когато изхвърляте стружките, не позволявайте на стружките да попадат в частта от тялото на инструмента или върху стойката на батерията. ○ Преди да смените материала за рязане, изхвърлете стружките, които са в прахоуловителя.

○ Изхвърлете стружките, които са в прахоуловителя, преди да се натрупват над маркировките. ○ Неспазването на това изискване ще намали ефективността на събирането на прах. В допълнение, топлината на стружките може да деформира прахоуловителя. (1) Натиснете куката в долната част на капака за прах, отворете капака за прах и изхвърлете стружките, които са в прахоуловителя. (2) Затворете капака за прах и закрепете куката. ПОДДРЪЖКА И ИНСПЕКЦИЯ

1. Инспекция на диска

Тъй като използването на изтъпен диск намалява ефективността и затрудняват работата на мотора, заточете или подменете режещите дискове, веднага щом забележите следи от износване.

2. Инспекция на фиксиращи винтове

Редовно инспектирайте всички фиксиращи винтове и се уврете, че са добре затегнати. Ако установите разхлабен винт, незабавно го затегнете

Неспазването на горното крие рискове от злополуки и нараняване.

3. Поддръжка на мотора

Намотката на мотора е важна част от този инструмент. Избягвайте повреждане и внимавайте, за да избегнете контакт с почистващото масло или

4. Проверка и поддръжка

на долния предпазител Винаги проверявайте дали долният предпазител се движи безпрепятствено. В случай на неизправност, незабавно поправете долния предпазител.

5. Проверка на клемите (инструмент и батерия)

Уверете се, че по клемите не са се събрали прах и

От време на време проверявайте преди, по време и след операцията.

Отстранете евентуално натрупани стружки и прах от

6. Външно почистване

При замърсяване избършете инструмента с мека, суха кърпа или кърпа, навлажнена със сапунена вода. Не използвайте разтворители на алкохолна, бензинова основа, или разредители за бои, тъй като те ще разядат пластмасовите повърхности.

Съхранявайте инструмента и батерията при температура под 40°C на място, недостъпно за деца.

Съхранение на литиево-йонни батерии. Уверете се, че литиево-йонните батерии са напълно заредени, преди да ги оставите за съхранение. Продължително съхранение (3 месеца или повече) на непълно заредени батерии може да доведе до лоша работа, значително скъсяване на живота на батериите или да ги направи негодни за употреба. Въпреки това, батерии със значително скъсен живот могат да бъдат възстановени, чрез няколкократно зареждане и пълното им разреждане от два до пет

Ако полезният живот на батерията е значително съкратен, независимо от многократното зареждане и използване, считайте батерията за износена и сменете с нова.

По време на работа и поддръжка на електрически уреди трябва да се спазват разпоредбите и стандартите за безопасност за всяка страна. Важна информация за батерии за безжични инструменти HiKOKI Моля, винаги използвайте нашите оригинални батерии. Не гарантираме безопасността и работата на уреда, когато се използват батерии, различни от посочените от нас, или когато са правени промени по батериите (като разглобяване и подмяна на клетките или други вътрешни компоненти).

Предоставяме гаранция за Електрически Инструменти HiKOKI съгласно специфичните местени законодателства на съответните държави. Настоящата гаранция не покрива дефекти или повреди, причинени от неправилно или небрежно използване, както и дължащи се на обичайно износване на компонентите. В случай на рекламация, моля, изпратете Електрическият Инструмент, в неразглобен вид, с ГАРАНЦИОННАТА КАРТА, продоволствена в

на инструкциите, на оторизиран сервизен център на HiKOKI. Информация за шумово замърсяване и вибрации Измерените стойности отговарят на изискванията на EN62841 и съответстват на ISO 4871. Измерено A-претеглено шумово ниво: 112 dB (A) Измерено A-претеглена сила на звука: 101 dB (A) Неточност K : 3 dB (A). Носете антифони. Общи стойности на вибрации (векторна сума) определени съгласно EN62841. Рязане на метал: Стойност на вибрации a

Декларираната обща стойност на вибрациите и декларираната стойност на шумовите емисии са измерени в съответствие със стандартен метод за изпитване и могат да бъдат използвани за сравняване на един инструмент с друг. Те могат да се използват и при предварителна оценка на експозицията. ПРЕДУПРЕЖДЕНИЕ ○ Излъчването на вибрации и шум по време

действителната употреба на електроинструмента може да се различава от декларираната обща стойност в зависимост от начините, по които се използва инструментът, особено какъв вид детайл се обработва; и ○ Идентифициране на мерките за безопасност за оператора, въз основа оценка на въздействието при действителни условия на използване (като се вземат предвид всички елементи от работния цикъл, като периоди на включван и изключване, както и работа на празни обороти непосредствено преди и след момента на използване).

Поради непрекъснатото развитие на научно-развойната програма на HiKOKI, дадените тук спецификации са предмет на промяна без уведомление. 00BookCD3605DBEU.indb26100BookCD3605DBEU.indb261 2022/06/2215:20:362022/06/2215:20:36262

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ Използвайте инспекциите в таблицата по-долу, ако инструментът не функционира нормално. Ако с това проблемът не бъде отстранен, обърнете се към вашия дилър или към оторизирания сервизен център на HiKOKI.

1. Електрически инструмент

Симптом Възможна причина Отстраняване Уредът не работи Няма повече енергия в акумулатора Заредете акумулатора. Батерията не е напълно поставена. Вкарайте батерията навътре, докато чуете леко щракване. Уредът е спрял внезапно Моторът е претоварен Отстранете проблема, причиняващ претоварването. Защитата срещу претоварване е в

Акумулаторът е прегрял. Оставете акумулатора да се охлади. Рязко спиране Моторът е бил претоварен непрекъснато. Виж. „ПРЕДУПРЕДИТЕЛНИ СИГНАЛИ СЪС СВЕТОДИОДНА ЛАМПА“. Скоростта на мотора намалява по време на

Моторът е бил претоварен непрекъснато. Виж. „ПРЕДУПРЕДИТЕЛНИ СИГНАЛИ СЪС СВЕТОДИОДНА ЛАМПА“. Не реже добре Режещият диск е износен или има липсващ зъб. Сменете с нов диск. Болтът е разхлабен. Затегнете болта силно. Режещият диск е монтиран наобратно. Монтирайте режещия диск в правилната

Превключвателят не може да се издърпа Заключването на превключвателя не е натиснато достатъчно. Натиснете заключването на превключвателя докрай. Изхвърлянето на дървени стърготини е лошо В капака на триона са натрупани дървени стърготини. Извадете дървените стърготини от капака на триона. Батерията не може да бъде инсталирана

Симптом Възможна причина Отстраняване Индикаторната лампа за заряд мига бързо в лилаво, но зареждането на акумулатора не

Акумулаторът не е поставен докрай. Поставете акумулатора стабилно. Има чужди тела в клема на акумулатора или където акумулаторът е прикрепен. Отстранете външните предмети. Индикаторната лампа за заряд мига в червено, но зареждането на акумулатора не

Акумулаторът не е поставен докрай. Поставете акумулатора стабилно. Акумулаторът е прегрял. Акумулаторът автоматично ще започне да се зарежда, ако температурата спадне, но това намалява живота му. Препоръчително е преди зареждане акумулаторът да се охлади на добре проветриво място, далеч от пряка слънчева светлина. Времето на използване на акумулатора е кратко

Животът на акумулатора е завършил. Заменете акумулатора с нов. Акумулаторът се нуждае от много време за

Температурата на акумулатора, зарядното устройство или околната среда е прекалено ниска. Заредете акумулатора на закрито или в друга по-топла среда. Вентилационните канали на акумулатора са блокирани, което причинява прегряване на вътрешните компоненти. Избягвайте блокирането на каналите. Охлаждащият вентилатор не работи. Свържете се с оторизиран сервизен център на HiKOKI за поправка. Лампата за USB захранване е изключена и USB устройството не се

Зарядът на акумулатора е понижен. Заменете акумулатора с друг, който има оставащ капацитет. Включете щепсела на зарядното

в електрически контакт. Лампата на USB захранването не се изключва, въпреки че е завършило зареждането на USB устройството. Лампата на USB захранването свети в зелено, за да покаже, че е възможно зареждането на USB. Това не означава, че има неизправност. Не е ясно какъв е статусът на зареждане на USB устройството и дали неговото зареждане е приключило. Лампата за USB захранването не се изключва, дори когато захранването

Проверете USB устройството, което се зарежда, за да потвърдите неговия статус на зареждане. Зареждането на USB устройството спира по

Зарядното устройство е включено в електрически контакт, докато USB устройството се зарежда, използвайки акумулатора като източник на захранване. Това не означава, че има неизправност. Зарядното устройство прекъсва зареждането на USB за около 5 секунди при преминаване между различни източници на захранване. В зарядното устройство е включен акумулатор, докато USB устройството се зарежда, използвайки електрически контакт като източник на захранване. Зареждането на USB устройството прекъсва по средата, когато акумулаторът и USB устройството се зареждат по едно и

Акумулаторът е напълно зареден. Това не означава, че има неизправност. Зарядното устройство прекъсва USB зареждането за около 5 секунди, докато проверява дали акумулаторът е зареден

Зареждането на USB устройството не започва, когато акумулаторът и USB устройството се зареждат по едно и също

Оставащият капацитет на акумулатора е изключително нисък.
