NAVODILA ZA UPORABO NikolaTesla ONE PRF0120976B ELICA

Upotreba ploče za kuvanje

Sistem indukcijskog kuvanja zasniva se na fizičkom fenomenu magnetne indukcije. Ključno obeležje ovog sistema je direktan prenos energije iz generatora na posudu.

Prednosti:

U uporedbi s električnim pločama za kuvanje, vaša indukcijska ploča je:

• Sigurnija: niža temperatura na staklenoj površini.
• Brža: kraće vreme zagrejavanja hrane.
• Preciznija: ploča odmah reaguje na vaše naredbe.
• Efikasnija: 90% apsorbirane energije pretvara se u toplinu. Osim toga, kada posudu za kuvanje sklonite sa ploče, prenos topline se odmah prekida i tako se izbegava nepotreban gubitak topline.

2.1 Posude za kuvanje

Sve funkcije ove ploče za kuvanje osmišljene su u skladu sa najstrožim merama sigurnosti

Zbog toga:

• Neke funkcije se ne aktiviraju, ili se automatski deaktiviraju, kada na ploči nisu prisutne posude ili kada su iste loše postavljene.
• U ostalim slučajevima, aktivirane postavke se automatski deaktiviraju nekoliko sekundi nakon što odabrano podešavanje zahteva dodatno postavljanje koje nije izvršeno (npr.: "Uključite ploču za kuvanje" bez "Odaberite zonu za kuvanje" i "Temperatura rada", ili "Funkcije Lock (zaključaj)" ili "Timer (merač vremena)").

Pažnja! U slučaju (na primjer) dugotrajne upotrebe, nje zone za kuvanje može trajati duže zbog faze enja; na prikazu zone za kuvanje pojaviti će se simbol

Prikaz zone za kuvanje

Na ekranima zona za kuvanje prikazuje se:

Zona za kuvanje uključena	0
Power Level (nivo snage)	1...9 P
Indikator preostale topline	H
Detektor posude
Aktivirana funkcija "Temperature Manager" (upravljanje temperaturom)
Aktivirana Funkcija Child Lock (zaključavanje)
Funkcija Pauza
Funkcija Automatic Heat UP (automatsko zagrevanje)

Karakteristike ploče za kuvanje

● Safe Activation (sigurna aktivacija)

Uređaj automatski detektuje prisutnost posuda za kuvanje.

● Safety Shut Down (sigurno gašenje)

● Prikaz zone za kuvanje

Dodirnite (pritisnite Izbornu traku (3) koja odgovara željenoj zoni za kuvanje.

Može se koristiti u kombinaciji prednja zona za kuvanje

"Master" sa odgovarajućom zadnjom zonom za kuvanje

"Sekundarna"

Za aktiviranje funkcije Bridge:

• istovremeno, odaberite dve zone za kuvanje koje želite da koristite
• Indikator Bridge (20) "Sekundarne zone za kuvanje" se uključuje " ]
• Preko Izborne trake(3) zone za kuvanje "Masterje moguće postaviti nivo (snagu) rada
• za deaktiviranje Funkcije Bridge je dovoljno ponoviti istu proceduru kao i za uključivanje

● Temperature Manager (upravljanje temperaturom)

Temperature Manager je funkcija koja omogućuje postavljanje zadane, pogodnije temperature za dobijanje željenog rezultata (pogledajte tablicu Temperature Manager na kraju ovog poglavlja).

Odabir željene zone kuvanja.

- Pritisnite jednom ili više puta 🚪 = (4) za odabir najpogodnijeg nivoa od onih dostupnih: 42.

		Melting (topljenje)*
		Warming (zagrevanje)*
		Simmer (krčkanje)*
* Pogledajte tablicu Temperature Manager na kraju ovog poglavlja.

Aktiviranje/Podešavanje funkcije Timer ploče za kuvanje

● Egg Timer (merač vremena za kuvanje jaja)

Funkcija Egg Timer (merač vremena za kuvanje jaja) je nezavisna od zona za kuvanje (i zone usisa). Funkcija Egg Timer (merač vremena za kuvanje jaja) se aktivira pritiskom — + (8).

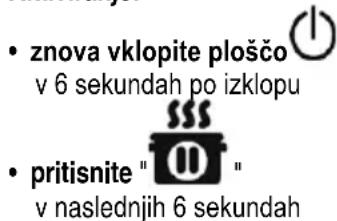

- ponovo uključite ploču za kuvanje u roku od 6 sekundi nakon isključivanja

- pritisnite "

Za aktiviranje ove funkcije

Kratko pritisnite (7), LED “(A)” (18) se osvijetli i to pokazuje da aspirator radi u ovom načinu rada.

● Automatski rad aspiratora sa SNAP®

Za povezivanje aspiratora SNAP ^® , pogledajte priručnik isporučen s uređajem SNAP ^® ili posetite www.elica.com.

Za aktiviranje ove funkcije

Kratko pritisnite (7), LED “(A)” (18) i LED „SNAP” (21) se uključuju i to pokazuje da aspirator radi u ovom načinu rada.

Uređaj je dizajniran da se koristi zajedno sa KOMPLETOM senzora za prozor (ne isporučuje se od strane proizvođača).

4.2 Tablica za kuvanje

Kategorija namirnice	Jelo ili vrsta kuvanja	Nivo snage i način kuvanja
		Prva faza	Snaga	Druga faza	Snaga
Testenina, riža	Sveža testenina	Podgrevanje vode	Booster-9	Kuvanje testenine i zadržavanje ključanja	7-8
	Sveža testenina	Podgrevanje vode	Booster-9	Kuvanje testenine i zadržavanje ključanja	7-8
	Kuvana riža	Podgrevanje vode	Booster-9	Kuvanje testenine i zadržavanje ključanja	5-6
	Rižoto	Zaprške i tostiranje	7-8	Kuvanje	4-5
Povrće	Lagano kuvanje	Podgrevanje vode	Booster-9	Lagano kuvanje	6-7
	Prženje	Podgrevanje ulja	9	Prženje	8-9
	Brzo prženje uz mešanje	Podgrevanje dodatnih elemenata	7-8	Kuvanje	6-7
	Gulaš	Podgrevanje dodatnih elemenata	7-8	Kuvanje	3-4
	Zaprške	Podgrevanje dodatnih elemenata	7-8	Zažućivanje zaprške	7-8
Meso	Pečenje	Pečenje mesa s uljem (ako je s maslacem, snaga 6)	7-8	Kuvanje	3-4
	Priprema na žaru	Podgrevanje posude	7-8	Gril na obe strane	7-8
	Zažućivanje	Zažućivanje s uljem (ako je s maslacem snaga 6)	7-8 Kuvanje 4-5
	Supe/gulaš	Zažućivanje s uljem (ako je s maslacem snaga 6)	7-8	Kuvanje	3-4
Riba	Priprema na žaru	Podgrevanje posude	7-8	Kuvanje	7-8
	Supe/gulaš	Zažućivanje s uljem (ako je s maslacem snaga 6)	7-8	Kuvanje	3-4
	Prženje	Podgrevanje ulja ili masnih sastojaka	8-9	Prženje	7-8
Jaja	Pržena jela	Podgrevanje tave s maslacem ili masnim sastojcima	6	Kuvanje	6-7
	Omlet	Podgrevanje tave s maslacem ili masnim sastojcima	6 Kuvanje 5-6
	Kuvano/tvrdo kuvano	Podgrevanje vode	Booster-9	Kuvanje	5-6
	Palačinke	Podgrevanje tave s maslacem	6	Kuvanje	6-7
Umaci	Paradajz	Zažućivanje s uljem (ako je s maslacem snaga 6)	6-7	Kuvanje	3-4
	Ragu	Zažućivanje s uljem (ako je s maslacem snaga 6)	6-7	Kuvanje	3-4
	Bešamel	Priprema baze (otapanje maslaca i brašna)	5-6	Dostizanje laganog ključanja	3-4
Slatkiši, kreme	Slastičarska krema	Uzavrivanje mleka	4-5	Održavanje laganog ključanja	4-5
	Puding	Uzavrivanje mleka	4-5	Održavanje laganog ključanja	2-3
	Riža na mleku	Podgrevanje mleka	5-6	Održavanje laganog ključanja	2-3

5. Održavanje

Održavanje ploče za kuvanje

Pažnja! Pre bilo koje operacije čišćenja ili održavanja, pobrinite se da su zone za kuvanje isključene i da je svetlosni indikator topline nestao.

5.1 Čišćenje

Upija neugodne mirise uzrokovane kuvanjem.

Proizvod je opremljen kompletom filtera za miris. Zasićenje filtera mirisa nastaje posle više ili manje duže upotrebe, ovisno o vrsti kuhinje i pravilnosti čišćenja filtera za mast. Filteri za miris mogu se termički regenerisati svakih 2/3 meseca u prethodno zagrejanoj rerni na 200 °C u vremenu od 45 minuta. Pravilna regeneracija osigurava konstantnu efikasnost filtriranja kroz 5 godina.

Pažnja! Nemojte naslanjati filtere na dno peći, već ih pohranite u posudu za pečenje i postavite na srednju visinu.

Sl. 17 - 17a - 17b - 17c

5.2 Pretraživanje kvarova

INFORMATIVNI KOD	OPIS	MOGUĆI UZROCI	REŠENJE
E2	Kontrolna ploča se gasi zbog previsoke temperature	Unutrašnja temperatura električnih delova je previsoka	Sačekajte da se ploča ohladi pre ponovne upotrebe
ERR03 + zvučni signal	Otkriveno je permanentno (stalno) aktiviranje dugmeta Interfejs se isključuje posle 10 sekundi.	Voda, posude ili posuđe, iznad korisničkog interfejsa.	Očistite površinu, uklonite sve predmete sa nje.
Za sve ostale poruke o greškama ( E ... U ... )	Nazovite službu za tehničku podršku i prijavite kod kvara

5.3 Servisna služba

Strogo upoštevajte navodila tega priročnika. Zavračamo vsakršno odgovornost za morebitne težave, škodo ali požar na aparatu, ki bi bile posledica neupoštevanja navodil tega priročnika. Aparat je namenjen izključno za domačo uporabo, za kuhanje hrane in sesanje dima, ki se sprošča ob sami pripravi. Drugačna uporaba ni dovoljena (npr. za ogrevanje prostora). Proizvajalec zavrača vsakršno odgovornost v primeru napačne uporabe ali napačnih nastavitev komand.

Aparat se po videzu lahko razlikuje od prikazanega na risbah v tej knjižici, vendar pa so navodila za njegovo uporabo, vzdrževanje in montažo enako veljavna.

Pazljivo preberite navodila: pomembni so podatki o namestitvi, uporabi in varnosti.
Na napravi ne izvajajte električnih sprememb.
Pred namestitvijo aparata preverite, da ni poškodovanih komponent. V obratnem primeru, pokličite pooblaščenega prodajalca in aparata ne montirajte.
Preverite brezhibnost aparata, preden pričnete z nameščanjem. V obratnem primeru, pokličite pooblaščenega prodajalca in aparata ne montirajte.

Opomba: S simbolom "(*)" označeni deli spadajo med dodatno opremo, ki je priložena le nekaterim modelom, ali pa to deli, ki jih lahko dokupite.

1. Opozorila

Pozor! Strogo upoštevajte naslednja navodila: ● Pred kakršnimi koli inštalacijskimi deli je treba aparat izklopiti iz električnega omrežja. ● Montažo ali vzdrževanje mora izvesti specializiran tehnik v skladu bodisi z navodili proizvajalca in bodisi z veljavnimi lokalnimi varnostnimi predpisi. Ne popravljajte ali zamenjujte nobenih delov aparata, će ni tako izrecno navedeno v priročniku za uporabo. ● Ozemljitev aparata je po zakonu obvezna. ● Napajalni kabel mora biti dovolj dolg, da lahko aparat priključite na električno omrežje, vgrajeno v omarico. -Za zagotovitev namestitve v skladu z veljavnimi varnostnimi standardi je potrebno večpolno stikalo, skladno s predpisi, ki zagotavlja popolni izklop električnega napajanja s prenapetostno zaščito III. razreda, skladno z navodili za namestitev. ● Prepovedana je uporaba podaljškov ali razdelilnih vtičnic. ● Ko je

namestitev končana, električne komponente ne smejo biti dostopne uporabniku. • Sam aparat in njegovi dostopni deli se med uporabo močno segrejejo. Ne dotikajte se grelnih elementov. • Pazite, da se otroci ne igrajo z aparatom; držite otroke na daljavo in jih nadzirajte, saj lahko dostopni deli med uporabo postanejo zelo vroči. • Za uporabnike srčnih stimulatorjev in aktivnih vsadkov je pred uporabo indukcijske kuhalne plošče pomembno, da je njihov stimulator združljiv z aparatom. • Med in po uporabi se ne dotikajte grelnih elementov aparata. • Izognite se stiku s krpami ali drugimi vnetljivimi materiali, dokler niso vsi sestavni deli aparata dovolj ohlajeni, tveganje požara. • Na aparat ali v njegovo bližino ne odlagajte vnetljivih snovi. • Pregreta maščoba in olje se zlahka vnameta. Pripravo jedi z obilo maščobe ali olja stalno nadzirajte. • Če opazite, da je površina poškodovana, izključite aparat, da se izognete možnosti električnega udara. • Aparat ni namenjen za delovanje z zunanjim časovnikom ali ločenim sistemom za daljinsko upravljanje. • Nenadzorovano kuhanje na kuhalni plošči z oljem ali maščobo je lahko nevarno in povzroči požare. • Kuhanje mora potekati pod stalnim nadzorom. Kratkotrajno kuhanje mora potekati pod stalnim nadzorom. • Ognja NIKOLI ne gasite z vodo. Pogasite požar na aparatu in zadušite plamene, na primer s pokrovko ali s požarno odejo. Nevarnost požara: na kuhalno površino ne odlagajte predmetov. • Ne uporabljajte parnih čistilnikov, nevarnost električnega udara. • Na površino kuhalne plošče ne postavljajte kovinskih predmetov, kot so noži, vilice, žlice in

pokrovi, ker bi se lahko pregreli. ● Preden aparat priključite v električno omrežje: preverite podatkovno tablico (nameščeno na dnu aparata) in se prepričajte, da napetost in moč ustrezata napetosti omrežja in da je priključna vtičnica primerna. V primeru dvomov se posvetujte s kvalificiranim električarjem.

Pomembno: ● Po uporabi izključite kuhalno ploščo s pomočjo svoje krmilne naprave in ne zanašajte se na detektor posod. ● Izogibajte se razlitju tekočine, zato pri vretju ali segrevanju tekočine, zmanjšajte dovod toplote. ● Grelne elemente ne puščajte vklopljene in s prazno posodo ali brez nje na kuhališču. ● Ko končate s kuhanjem, izklopite odgovarjajoče kuhališče. ● Nikoli ne uporabljajte aluminijaste folije za kuhanje, in nikoli ne postavljajte izdelkov, pakiranih z aluminijem. Aluminij se lahko stali in nepopravljivo poškoduje vaš aparat. ● Nikoli ne segrevajte pločevink ali konzerv s hrano, ne da bi jih pred tem odprli, saj jih lahko raznese! To opozorilo velja tudi za vse druge vrste kuhalnih plošč. ● Uporaba visoke stopnje moči, kakršna je funkcija "Booster", ni primerna za segrevanje nekaterih tekočin, kot je na primer olje za cvrtje. Prevelika toplota je lahko nevarna. V teh primerih je priporočljivo uporabiti nižjo energetsko stopnjo. ● posode morajo biti nameščene neposredno na kuhalno ploščo in morajo biti v središču. V nobenem primeru med lonec in kuhalno ploščo ne vstavljajte drugih predmetov. ● Če je temperatura previsoka, aparat samodejno zniža stopnjo moči kuhališč. ● Pred vsakim postopkom čiščenja ali vzdrževanja aparat izklopite iz električnega omrežja tako, da izvlečete vtič ali odklopite z glavnim stikalom stanovanja. ● Pri vseh postopkih montaže in vzdrževanja nosite delovne rokavice. ● Aparat lahko uporabljajo otroci, starejši od 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali duševnimi sposobnostmi ali s pomanjkanjem izkušenj ali potrebnega znanja, pod pogojem, da jih nekdo nadzoruje, ali po tem, ko prejmejo navodila bodisi glede varne uporabe aparata bodisi razumevanja nevarnosti, ki jim pretijo. ● Otroke je potrebno nadzorovati in zagotoviti, da se z aparatom ne igrajo. ● Otroci ne smejo čistiti in vzdrževati aparata, će niso pod nadzorom. ● Prostor mora imeti zadostno prezračevanje, kadar aparat uporabljate sočasno z drugimi aparati, ki za zgorevanje uporabljajo plin ali druga goriva. ● Aparat je treba pogosto čistiti, tako notranjost kot tudi zunanjost (VSAJ ENKRAT MESEČNO), v vsakem primeru pa upoštevajte, kar je izrecno navedeno v navodilih za vzdrževanje. ● Neupoštevanje pravil za čiščenje aparata in zamenjavo ter čiščenje filtrov pomeni tveganje za požar. ● Kuhanje s flambiranjem je strogo prepovedano. ● Uporaba prostega plamena je škodljiva za filtre in lahko povzroči požar, zato se je v vsakem primeru temu treba izogniti. ● Cvrtje je potrebno nadzirati, da se prepreči vnetje pregretega olja. ● POZOR: Med delovanjem kuhališča se dostopni deli aparata lahko segrejejo. ● Pozor! Aparata ne priključujte na električno omrežje, dokler namestitev ni popolnoma končana. ● Kar zadeva tehnične in varnostne ukrepe, ki jih je treba sprejeti za odvajanje hlapov, dosledno upoštevajte določbe predpisov pristojnih lokalnih organov. ● Vsesanega zraka se ne sme odvajati v vod, ki se uporablja za odvajanje dimnih plinov naprav z zgorevanjem plina ali drugih goriv. ● Aparata nikoli ne uporabljajte

brez pravilno nameščene rešetke! • Za montažo izdelka uporabljajte samo priložene pritrdilne vijake ali, će niso priloženi, nabavite ustrezen tip vijakov. Uporabite vijake pravilne dolžine, kot je navedeno v vodniku za montažo. • Ko sočasno deluje ta aparat in druge naprave, ki se napajajo z energijo, ki ni električna, negativni tlak v prostoru ne sme preseči 4 Pa (4 × 10-5 bar). • Pomembno je, da ta priročnik shranite in ga lahko kadarkoli preberete. V primeru prodaje, prenosa drugemu lastniku ali selitve, zagotovite, da bo ta priročnik spremljal izdelek.

Ta aparat je označen skladno z evropsko Direktivo 2012/19/ES - UK SI 2013 No3113, o odpadni električni in elektronski opremi (OEEO). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih

negativnih posledic za okolje in zdravje. Simbol na izdelku ali v spremljajoči dokumentaciji kaže, da tega izdelka ne smemo obravnavati kot gospodinjski odpadek, ampak ga je treba dostaviti v ustrezno zbiralno mesto za recikliranje električne in elektronske opreme. Aparat zavrzite v skladu s krajevnimi predpisi s področja odlaganja odpadkov. Za podrobnejše informacije o ravnanju, ponovni uporabi in recikliranju tega izdelka se obrnite na ustrezno krajevno službo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili.

Aparat je načrtovan, preizkušen in izdelan v skladu s standardi:

Varnosti: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233.

• Lastnosti: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.EN 60350-2;
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Nasveti za pravilno uporabo in manjši vpliv na okolje: Ko začnete kuhati, vklopite aparat z najmanjšo hitrostjo in ga pustite vklopljenega nekaj minut tudi po koncu kuhanja. Hitrost povečajte samo v primeru velike količine dima in pare, funkcijo Booster uporabite le v skrajnih primerih. Za ohranjanje učinkovitosti sistema odstranjevanja vonjav, zamenjajte filter/e z aktivnim ogljem, ko je to potrebno. Za ohranjanje učinkovitosti filtra maščob, ga po potrebi očistite. Za optimiziranje učinkovitosti in zmanjšanje hrupa naj bo največji premer odvodnega sistema tak, kot je navedeno v tem priročniku.

2. Uporaba

Uporaba kuhališča

Indukcijski kuhalni sistem temelji na fizikelnem pojavu magnetne indukcije. Bistvena značilnost tega sistema je neposreden prenos energije iz vira na lonec.

Prednosti:

V primerjavi z električnimi kuhališči, je vaše indukcijsko:

• Varnejše: nižja temperatura na stekleni površini.
• Hitrejše: krajši časi segrevanja hrane.
• Natančnejše: kuhališče se hipoma odzove na vaše ukaze
• Učinkovitejše: 90 % porabljene energije se spremeni v toploto. Poleg tega, ko posodo odstavite s kuhališča, se prenos toplote takoj prekine, s tem pa se prepreči odvečno izgubo toplote.

2.1 Primerna posoda

Uporabljajte samo lonce s simbolom

Pomembno:

da se izognete trajnim poškodbam kuhalne plošče, ne uporabljajte:

• posod, ki nimajo popolnoma ravnega dna;
• kovinskih posod z emajliranim dnom;
• posod z grobim dnom, da se prepreči praskanje površine plošče;
• Ioncev in ponev nikoli ne odlagajte na krmilno ploščo kuhalnika.
  Nekateri lonci, ki so primerni za indukcijo, ne delujejo učinkovito zaradi dna, ki je delno sestavljeno iz feromagnetnega materiala!! Ko kupujete lonce ali ponve, prosimo da preverite:
• da je dno v celoti izdelano iz feromagnetnega materiala. V nasprotnem primeru se znižata tako učinkovitost prenosa toplote kot enakomernost, tako da temperature na površini ponve/lonca postanejo neprimerne za kuhanje.

- da dna niso položna ali so z grobo površino. Taka dna zmanjšujejo kontaktno površino med induktorjem in posodo, zmanjšajo svojo učinkovitost in poslabšajo kuharsko izkušnjo.

Pomembno: nikoli ne postavljajte vročih loncev in ponev na površino krmilne plošče kuhalnika.

2.1.1 Obstoječa posoda

Ali je material, iz katerega je narejena posoda, magneten, lahko preverite z običajnim magnetom. Če se magnet posode ne prime, se pravi da ni primerna. Navedbe iz prejšnjega odstavka veljajo tudi v tem primeru.

2.1.2 Priporočeni premer dna posode

POMEMBNO: će ponve niso pravilne velikosti, se kuhalne plošče ne bodo vklopile.

Če želite videti najmanjši premer lonca, ki ga je treba uporabiti na vsakem posameznem polju, glejte ilustrirani del tega priročnika.

Da bi dosegali kar najboljše rezultate, je priporočljivo naslednje:

• Uporabljajte izključno posodo z enakim ali malo večjim premerom dna, kot je premer kuhalnega polja.
• Kadar je mogoče, med kuhanjem hranite pokrov na posodah, zlasti na tistih, ki so višje od 22 cm.
• Lonec postavite na sredino kuhalnega polja, ki je narisan na kuhalni plošči.

Uporaba sesalnika

Sesalni sistem se lahko uporablja v različici s sesanjem in odvajanjem na prosto ali s filtriranjem in notranjim kroženjem.

Sesalna različica

Slika 7

Paro se odvaja na prosto po cevovodu (ki ga nabavite posebej), pritrjenem na nameščeno priključno prirobnico.

Premer odvodne cevi mora biti enakovreden premeru priključnega obroča:

• v primeru pravokotnega izstopa 222 x 89 mm
• v primeru okrolega izstopa ∅ 150 mm (*)

Za podrobnejše informacije glejte stran z opisi pribora različice s sesanjem v ilustriranem delu tega priročnika. Izdelek povežite s cevmi in odprtinami za odvajanje skozi steno enakega premera, kot je izstop zraka (priključna prirobnica).

Uporaba cevi in izstopnih odprtin manjšega premera povzroči zmanjšanje zmogljivosti sesanja in bistveno večji hrup.

S tem v zvezi zavračamo vsako odgovornost.

Uporabite čim krajši cevovod.
① Uporabite cevovod s čim manj koleni (največji kot kolena: 90°).
Izogibajte se drastičnim spremembam preseka cevovoda.

Različica s filtriranjem

Sl. 10

Vsesani zrak se filtrira v posebnih filtrih za maščobe in filtrih za vonjave ter nato znova vrne v prostor. Izdelek je opremljen z vsem potrebnim za standardno montažo in izhodom za zrak na sprednji strani podstavka omarice. Za podrobnejše informacije glejte stran z opisi pribora različice s filtriranjem v ilustriranem delu tega priročnika.

Glejte spletne strani www.elica.com in

www.shop.elica.com ter preverite celovito ponudbo

razpoložljivih kompletov za različne načine montaže, tako s filtriranjem kot tudi s sesanjem.

3. Inštalacija

- Električne in mehanske inštalacije mora izvesti specializirano osebje.

Aparat je zasnovan za vgradnjo na delovno mizo debeline 2-6 cm, v primeru namestitve TOP; 2,5-6 cm v primeru namestitve FLUSH.

Najmanjša razdalja med kuhalno ploščo in steno mora biti najmanj 5 cm od sprednje strani, najmanj 4 cm od straneh in najmanj 50 cm od zgornjih visečih omaric.

Opomba = Predlagane razdalje so okvirne: pri načrtovanju prostorov je treba upoštevati navedbe proizvajalca kuhinje.

3.1 Električna povezava

Slika 3

- Aparat izključite iz električnega omrežja. - Za montažo mora poskrbeti strokovno usposobljeno osebje, ki pozna veljavne predpise s področja montaže in varnosti. - Proizvajalec zavrača vsako odgovornost do ljudi, živali ali drugih stvari v primeru neskladnosti z direktivami iz tega poglavja. - Napajalni kabel mora biti dovolj dolg, da lahko kuhalno ploščo odstranite z delovne mize. - Prepričajte se, da napetost, navedena na ploščici s serijsko številko, ki se nahaja na dnu aparata, ustreza napetosti hiše, v kateri bo nameščena. - Ne uporabljajte podaljševalnih kablov. - Povezava z ozemljitvijo mora biti s

kablom 2 cm daljša od ostalih kablov. Če aparat ni opremljen z napajalnim kablom, uporabite napajalni kabel z najmanj 2,5 mm2 za moč do 7200 W; medtem ko mora biti pri višjih močeh 4 mm2). Kabel ne sme na nobenem mestu dosegati temperaturo, ki je za 50 °C višja od okoliške temperature. Aparat je namenjen trajnemu priklopu na električno omrežje.

- Pozor! Pred vnovično vzpostavitvijo električnega napajanja aparata in preverjanjem pravilnega delovanja slednjega vselej preverite, ali je omrežni kabel pravilno montiran. • Pozor! Kabel za povezovanje mora zamenjati pooblaščena služba za tehnično pomoč ali oseba s podobno kvalifikacijo.

Opomba: izdelek je opremljen s funkcijo Power Limitator, ki omogoča nastavitev največje stopnje absorpcije moči v kW Nastavitev se mora opraviti ob priključitvi izdelka v električno omrežje ali ob ponovni povezavi v električno omrežje (v naslednjih 2 minutah). Določite velikost zaščite električnega sistema glede na izbrano raven omejitve moči. Za vrstni red nastavljanja funkcije Power Limitator glejte odsek Delovanje v tem priročniku.

3.3 Montaža

Preden začnete z namestitvijo:

• Po razpakiranju izdelka preverite, da se med prevozom ni poškodoval in se v primeru težav obrnite na prodajalca ali službo za pomoč strankam, preden nadaljujete z namestitvijo.
• Preverite, ali velikost kupljenega izdelka ustreza izbranemu prostoru namestitve.
• Prepričajte se, da v embalaži (zaradi potreb prevoza) ni morebitnega materiala (na primer, ovojnic z vijaki, garancijskih izjav itd.); če je, ga odstranite in shranite.
• Prepričajte se tudi, da je v bližini mesta montaže prisotna električna vtičnica

Priprava omarice za vgradnjo:

-Izdelka ni mogoče namestiti na hladilnike, pomivalne stroje, štedilnike, pečice, pralne in sušilne stroje.
- Pred vgradnjo kuhalne plošče izdelajte vse izreze in skrbno odstranite oblance in ostanke žaganja.

POMEMBNO: uporabite enokomponentno tesnilno lepilo (S), ki ima odpornost na temperature do 250 °; pred namestitvijo je treba površine, ki jih je treba lepiti, skrbno očistiti in tako odstraniti kakršno koli snov, ki bi lahko ogrozila njihov oprijem (npr. sredstva za sproščanje, konzervansi, maščobe, olja, praški, ostanki starih lepil itd.); lepilo je treba enakomerno porazdeliti po celotnem obodu okvirja; po lepljenju pustite, da se lepilo suši približno 24 ur.

Slika 1B-2B

Pozor! Opustitev montaže vijakov in pritrdilnih naprav v skladu s temi navodili lahko predstavlja tveganje električnega udara.

Opomba: za pravilno montažo izdelka je priporočljivo cevi oviti z lepilnim trakom naslednjih lastnosti:

- elastična folija iz mehkega PVC-ja z lepilom na akrilni osnovi

- v skladu s standardom DIN EN 60454

- zaviralci gorenja

- dobra odpornost na staranje

- odpornost na temperaturne spremembe

- uporabno pri nizkih temperaturah

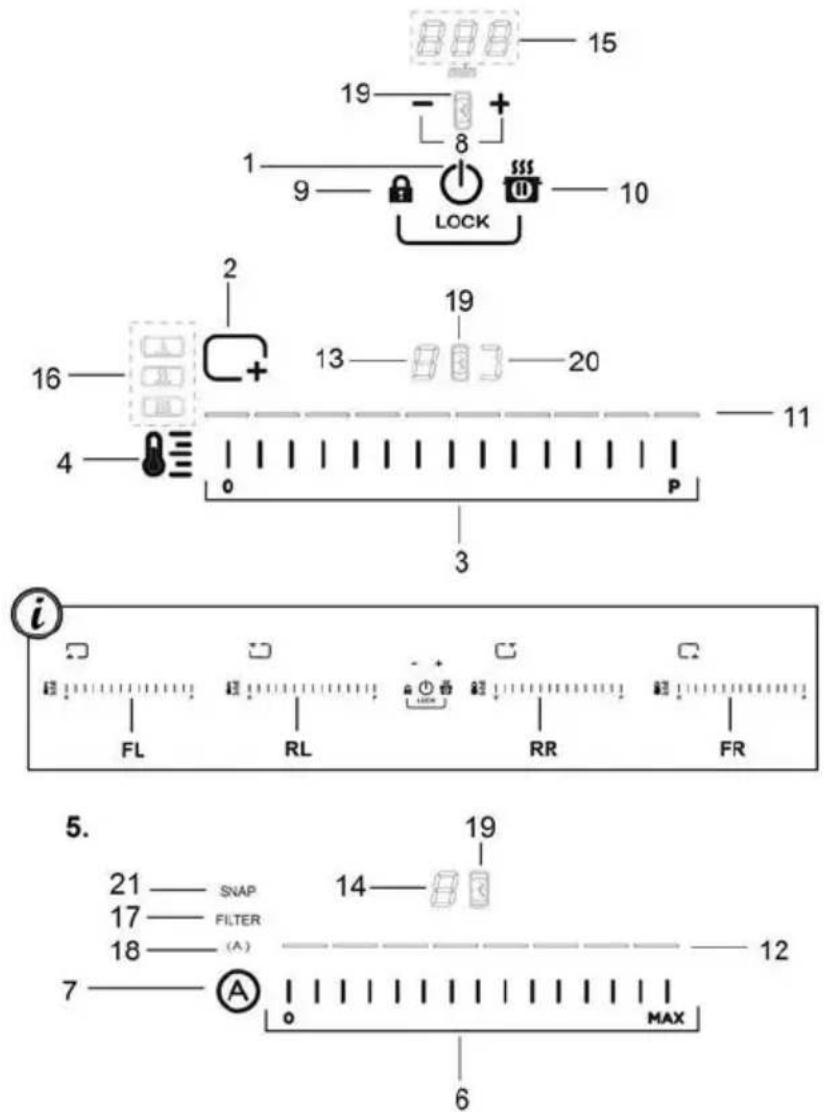

4. Delovanje Komandna plošča

15 19 8 1 9 LOCK 10 2 16 13 19 20 4 0 P 3 i FL RL RR FR 5. 21 — SNAP 17 — FILTER 18 — (A) 7 — (A) 14 19 MAX 6

Tipke

1. ON/OFF kuhališča/sesalnika/kuhalne površine

2. Indikator položaja kuhalnega polja

3. Izbira kuhalnega polja

Povečanje/zmanjšanje funkcije Power Level

1. Aktiviranje funkcije Temperature Manager

2. Tipke aspiratorja

3. Izbira aspiratorja

Povečanje/zmanjšanje hitrosti (moči) sesanja

1. Aktiviranje avtomatskih funkcij

Resetiranje zasičenosti filtrov

1. Aktiviranje funkcije Timer

Podaljšanje/skrajšanje časa funkcije Timer

1. Key Lock

9+10. Child Lock

1. Premor / Recall

LED zaslon

1. Prikaz funkcije Power Level
2. Prikaz hitrosti (moči) sesanja
3. Zaslon kuhališča
4. Zaslon aspiratorja
5. Zaslon Timer
6. Prikaz funkcije Temperature Manager
7. Indikator asistence filtrov
8. Indikator funkcije avtomatskega sesanja
9. Indikator aktivne funkcije Timer
10. Indikator aktivne funkcije Bridge
11. Indikator delovanja s SNAP

UPORABA KUHALIŠČA

Kaj je dobro vedeti pred začetkom dela:

Vse funkcije tega kuhališča so zasnovane tako, da izpolnjujejo zahteve najstrožjih varnostnih standardov.

Zato je treba vedeti naslednje:

• Nekatere funkcije se ne samodejno aktivirajo ali izklopijo, će na kuhališčih ni posod ali će so slednje slabo postavljene.
• V drugih primerih se aktivirane funkcije samodejno izklopijo po nekaj sekundah, ko izbrana funkcija potrebuje dodatno nastavitev, ki ni bila izvedena (na primer: "Vklopite kuhališče" brez "Izberite kuhališče" in "Delovna temperatura", ali "Funkcija Lock" oziroma "Timer").

Pozor! V primeru dolgotrajne uporabe se kuhališče

morebiti ne izključi takoj, saj poteka faza ohlajanja; na zaslonu kuhališč je prikazan simbol H, ki označuje to fazo.

Preden se približate kuhališču počakajte, da zaslon ugasne.

Zaslon kuhališča

na zaslonih posameznih kuhališč je prikazano:

Kuhališče vključeno	0
Power Level	1...9 p
Residual Heat Indicator	H
Pot Detector	U
Funkcija Temperature Manager je aktivirana	U
Funkcija Child Lock je aktivirana	L
Funkcija premora	II
Funkcija avtomatskega segrevanja	R

Lastnosti kuhališča

● Safe Activation

Izdelek se aktivira samo v primeru, da je posoda prisotna na kuhališču. Proces segrevanja se ne prične ali se prekine v primeru odsotnosti ali odstranitve posode.

- Pot Detector

Izdelek samodejno zazna prisotnost posode na kuhališču.

● Safety Shut Down

Iz varnostnih razlogov je najdaljši čas delovanja vsakega posameznega kuhališča odvisen od nastavljene stopnje moči.

Po izklopu enega ali več kuhališč, prisotnost preostale toplote javlja poseben vizualni znak na zaslonu ustreznega področja s simbolom "H".

Delovanje

Opomba: Za aktiviranje katere koli funkcije je najprej potrebno aktivirati želeno področje

Vklop

Pritisnite (dotaknite se) ON/OFF kuhališča/sesalnika Vklopi se signalna lučka, ki javlja, da je kuhališče/sesalnik pripravljen za uporabo Znova pritisnite za izklop

Opomba: Ta funkcija ima prednost pred vsemi ostalimi.

- Izbira področij kuhališč

Dotaknite se (pritisnite) tipko za izbiranje (3), ki pripada želenemu kuhalnemu polju.

9 Power Level

Kuhališče ima 9 stopenj moči S prstom se dotaknite in potegnite po vrstici izbiranja (3): v desno za povečanje stopnje moči; v levo za zmanjšanje stopnje moči;

Power Booster

Izdelek je opremljen z dodatno stopnjo moči (poleg stopnje 9), ki ostane aktivna 10 minut, nakar se moč povrne na predhodno stopnjo.

S prstom se dotaknite in potegnite po vrstici izbiranja (3) (prek ravni ^9 ) in aktivirajte Power Booster

Stopnja Power Booster je prikazana na zaslonu izbranega področja s simbolom" P"

Območja Bridge

S funkcijo Bridge se kuhališči lahko poveže, da delujeta kombinirano in ustvarita enotno področje z isto stopnjo moči. Ta funkcija omogoča enakomerno kuhanje s pekači ali posodami večjih dimenzij.

Uporabiti je mogoče kombinacijo sprednjega kuhališča "Master" z ustreznim kuhališčem zadaj "Sekundarnim" (za kontrolo, v katerih področjih je ta funkcija predvidena, glejte ilustrirani del tega priročnika).

Za aktiviranje funkcije Bridge:

• izberite dvoje kuhalnih polj, ki jih želite sočasno uporabljati
• indikator Bridge (20) "sekundarnega" kuhalnega polja se osvetli "☐"
• v vrstici izbiranja (3) kuhalne plošče "Master lahko nastavite raven (moč) delovanja
• za izklop funkcije Bridge ponovite isti postopek, kot za aktiviranje

Temperature Manager je funkcija, ki omogoča nastavitev določene temperature, najprimernejše za doseganje želenega rezultata (glejte preglednico Temperature Manager na koncu tega poglavja).

Izbira želenega kuhalnega polja

- Enkrat ali večkrat pritisnite (4) za izbiro najprimernejše stopnje med razpoložljivimi: 43.

		Taljenje*
		Segrevanje*
		Kuhanje*
* Glejte preglednico Temperature Manager na koncu tega poglavja

* Glejte preglednico Temperature Manager na koncu tega poglavja

- Znova pritisnite za izklop.

Na zaslonu področja, ki deluje v načinu Temperature Manager, se prikaže simbol

Key Lock

Key Lock omogoča zaklepanje nastavitev kuhalne plošče, da se prepreči nenamerno nedovoljeno spreminjanje že nastavljenih funkcij.

Aktiviranje:

- pritisnite

(9)

- LED lučka tipke zasveti in s tem označuje izvedeno aktiviranje

Za izklop ponovite postopek

Child Lock

S funkcijo Child Lock onemogočite aktiviranje vseh funkcij in s tem preprečite, da bi otroci nenamerno vklopili področja kuhališča in področje sesanja.

Child Lock lahko aktivirate samo z vklopljenim aparatom, toda izklopljenimi kuhališči (in področjem sesanja)

Aktiviranje:

- pritisnite in držite sočasno signal javi, da je funkcija ak "L" (13) in (14).

(9) in (10), zvočni in in na zaslonu se pojavi

Za izklop ponovite postopek

Timer

Funkcija Timer omogoča odštevanje, ki ga je mogoče nastaviti, tudi sočasno, za vsako posamezno kuhališče (in področje sesanja)

Po preteku nastavljenega časa se kuhališče (ali področje sesanja) se samodejno izklopi in uporabnika opozori z ustreznim zvočnim signalom.

Aktiviranje/reguliranje funkcije Timer za kuhalno površino

• Izberite želeno kuhalno polje (moč ≠ 0)
• Pritisnite - + (8) za dostop do funkcije Timer

• Nastavite čas trajanja funkcije Timer:

pritisnite izbirno stikalo + , za podaljšanje časa za samodejni izklop pritisnite izbirno stikalo — za skrajšanje časa za samodejni izklop

Če želite, lahko postopek ponovite tudi na drugih kuhališčih.

Opomba: Na vsakem kuhališču je funkcija Timer lahko drugače nastavljena; na zaslonu (15) se za 10 sekund prikaže odštevanje zadnjega izbranega kuhalnega polja, nato se prikaže odštevanje z najkrajšim časom.

Ko časovnik konča z odštevanjem, se oglasi zvočni signal (v trajanju 2 minut, ali se prekine s pritiskom na katero koli tipko površine), medtem ko zaslon (15) utripa, s simbolom "0.00

Opomba: poleg zaslona kuhalnega polja se med delovanjem

funkcije Timer prikaže simbol (19)

Izklop funkcije Timer:

• Izberite želeno kuhalno polje
• nastavite vrednost časovnika na "O", z

Opomba: funkcija ostane aktivna, će v tem času ne pritisnete drugih tipk.

Egg Timer

Funkcija Egg Timer je odštevanje, ki ni povezano kuhališči (ali s področjem sesanja). Egg Timer aktivirate s pritiskom na - + (8).

Opomba: za nastavitev funkcije Egg Timer opravite enako postopek kot za funkcijo Timer.

Ko časovnik konča z odštevanjem, se oglasi zvočni signal (v trajanju 2 minut, ali se prekine s pritiskom na katero koli tipko površine), medtem ko zaslon (15) utripa, s simbolom "OO".

Premor

Funkcija premora omogoča prekinitev katere koli aktivne funkcije kuhalne plošče s postavitvijo moči kuhanja na nič.

Aktiviranje:

Za izklop funkcije:

Opomba : ta postopek znova vzpostavi stanje površine pred premorom

- v 10 sekundah s prstom potegnite proti desni strani vrstico izbire (3), ki se nanaša na kuhalno polje 2 (SLIKA 19);

Opomba : če postopka ne opravite v tem času, ostane funkcija premora aktivna.

Opomba: će po 10 minutah funkcije premora ne izklopite, se kuhališče samodejno izklopi.

Recall

V primeru nenamernega izklopa funkcija Recall omogoča povrnitev vseh nastavitev, ki so bile nastavljene s kuhalno ploščo.

Aktiviranje:

• znova vklopite ploščo v 6 sekundah po izklopu • pritisnite "" v naslednjih 6 sekundah

- Avtomatsko segrevanje

Funkcija Avtomatsko segrevanje omogoča hitrejše segretje na nastavljeno moč; prednost te funkcije je hitrejše kuhanje, vendar brez tveganja, da se bo jed sprijela, kajti temperatura ne preseže nastavljene ravni.

Na funkcija je na voljo s stopnjami moči 1 - 8.

Aktiviranje:

• dalj časa pritisnite na vrstico izbiranja za želeno moč
• prikaže se "R" na zaslonu (13).

● Power Limitation

Funkcija Power Limitation omogoča nastavitev delovanja izdelka z omejeno največjo porabe energije.

Opomba: nastavitev je treba opraviti z izklopljeno kuhalno površino, brez pritiska na tipko ⏻, ob priključitvi kuhalne površine v električno omrežje ali ob ponovni priključitvi v električno omrežje, v času naslednjih 2 minut.

Za nastavitev funkcije Power Limitation:

- pritisnite in dolgo držite pritisnjeni tipki ne oglasi kratek zvočni signal

kler se

- sočasno se pomikajte z drsnikoma FL in RL , z leve proti desni.

in dolgo držite pritisnjena na mestu črke P, dokler se ne oglasi kratek zvočni signal

— prikazovalnik Timer (15) prikazuje simbole "CF6", ki označujejo možnost izvajanja nastavitev

- zaslon področja FL prikaže trenutno nastavitev** 0 = 7,4 KW

$$ 1 = 4, 5 \mathrm{KW} $$

** privzeta je nastavitev 7,4 kW

- za spremembo nastavitve funkcije Power Limitation se pomaknite z drsnikom FL !

- z leve proti desni, za povečanje kW - z desne proti levi za zmanjšanje kW

- za shranitev opravljene izbire pritisnite tipki 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🚫 🔘 oglasi se zvočni signal, ki potrjuje opravljeno nastavitev ter opravi izhod iz funkcije.

UPORABA ASPIRATORJA

Vklop

Pritisnite (dotaknite se) ON/OFF kuhališča/sesalnika

Vklopi se signalna lučka, ki javlja, da je kuhališče/sesalnik pripravljen za uporabo

Znova pritisnite za izklop

Opomba: Ta funkcija ima prednost pred vsemi ostalimi.

● Vklop sesalnika:

Dotaknite se (pritisnite) na vrstico izbiranja (6) za aktiviranje aspiratorja

● Hitrost (moč) sesanja:

S prstom se dotaknite in potegnite po vrstici izbiranja (6):

proti desni za povečanje hitrosti (moči) sesanja (0-10);

proti levi za zmanjšanje hitrosti (moči) sesanja (10-0);

Timer

Aktiviranje/reguliranje funkcije Timer za aspirator

• Izberite aspirator (hitrost ^1 0).
• Pritisnite — + (8) za dostop do funkcije Timer (iz katere koli hitrosti)
• Nastavite čas trajanja funkcije Timer: pritisnite izbirno stikalo +, za podaljšanje časa za samodejni izklop pritisnite izbirno stikalo — za skrajšanje časa za samodejni izklop

na zaslonu (15) se prikaže odštevanje,

Opomba: poleg zaslona aspiratorja se med delovanjem

časovnika prikaže simbol (19)

Ko časovnik konča z odštevanjem, se oglasi zvočni signal (v trajanju 2 minut, ali se prekine s pritiskom na katero koli tipko površine), medtem ko zaslon (15) utripa, s simbolom "OO".

Izklop funkcije Timer:

• Izberite želeno kuhalno polje
• nastavite vrednost časovnika na "☐", z

Opomba: funkcija ostane aktivna, će v tem času ne pritisnete drugih tipk.

- Indikator zasičenosti filtrov

Napa prikaže, kdaj je potrebno opraviti vzdrževanje filtrov:

Maščobni filter

LED lučka "FILTER"(17) se vklopi

Filter z aktivnim ogljem

LED lučka "FILTER"(17) utripa

- Resetiranje zasičenosti filtrov

Po opravljenem vzdrževanju filtrov (maščobnega in/ali z

aktivnim ogljem) na dolgo pritisnite tipko ①; LED “FILTER” ugasne in prične se štetje indikatorja.

- Aktiviranje indikatorja zasičenosti filtra z aktivnim ogljem

Za aktiviranje naredite naslednje:

• vklopite sesalno površino z;
• z izklopljenim motorjem sesanja in kuhalnimi polji pritisnite in držite pritisnjeno;

- "FILTER" se vklopi, nato ugasne in s tem označi opravljeno aktiviranje.

● Deaktiviranje indikatorja zasičenosti filtra z aktivnim ogljem

ponovite zgoraj opisani postopek za aktiviranje

“FILTER” utripa, nato ugasne in s tem označi opravljeno deaktiviranje.

● Avtomatsko delovanje

Napa se vklopi z najprimernejšo hitrostjo in prilagaja zmogljivost sesanja najvišji stopnji moči na področjih kuhališč. Ko je kuhalna plošča izklopljena, napa prilagodi hitrost sesanja tako, da jo postopno zmanjšuje in obenem odstrani preostalo paro in vonjave.

Za aktiviranje te funkcije:

- Avtomatsko delovanje nape s SNAP®

Za povezavo med napo in SNAP ^® , glejte priročnik, ki je priložen napravi SNAP ^® ali obiščite www.elica.com.

Opomba: SNAP ^® je dodatna sesalna enota, ki lahko deluje sočasno z napo.

Za aktiviranje te funkcije:

Kratko pritisnite (7), LED lučka “(A)” (18) in LED lučka „SNAP” (21) se vklopita in s tem prikazujeta, da napa deluje v tem načinu.

Aparat je zasnovan tako, da se uporablja v kombinaciji s okenskim KIT senzorjem(ki ga ne dobavlja proizvajalec).

Z namestitvijo okenskega KIT senzorja (samo v primeru uporabe v načinu VSESANJA) bo dovod zraka prenehal

delovati vsakič, ko se okno v sobi, na katerega je nameščen KIT, zapre.

• Električno povezavo KIT-a na aparat mora izvesti usposobljeno in specializirano tehnično osebje.
• KIT mora biti posebej certificiran v skladu z varnostnimi standardi, ki se nanašajo na komponento in njeno uporabo z aparatom. Namestitev mora biti izvedena v skladu s predpisi za trenutne domače sisteme.

POZOR:

- ožičenje KIT sistema, ki ga želite priključiti na aparat, mora biti del certificiranega vezja z zelo nizko varnostno napetostjo (SELV).

- Proizvajalec tega električnega aparata zavrača vsako odgovornost za morebitne težave, škodo, požara zaradi napak in/ali težav, ki so posledica nepravilnega delovanja in/ali napačne montaže KIT-a.

(Prednastavljena) stopnja moči		Opis
	Melting	Označuje stopnjo moči, ki je primerna za počasno topljenje občutljivih živil brez vplivanja na njihove senzorične lastnosti (čokolada, maslo ipd.).
	Warming	Označuje stopnjo moči, ki je primerna za nežno ohranjanje toplote jedi, brez doseganja vrelišča.
	Simmer	Označuje stopnjo moči, ki je primerna za dolgotrajno vretje jedi. Ta stopnja moči je primerna za pripravo paradižnikovih omak, raguja, juh in minešter, saj ves čas nadzira stopnjo kuhanja (idealna je za kuhanje v sopari). Preprečuje, da bi jedi prekipele ali se prismodile na dnu posode, kar je značilno za ta način kuhanja.To funkcijo uporabite po tem, ko jed zavre.

4.1 Tabela moči delovanja

Stopnja moči		Vrsta kuhanja	Uporaba stopnje (vključno z izkušnjami in navadami pri kuhanju)
Najvišja moč	Boost	Hitro segrevanje	Ta stopnja moči je idealna za hitro zvišanje temperature jedi do vrelišča v primeru vode oziroma za hitro segrevanje tekočin pri kuhanju.
	8-9	Cvrtje - vretje	Ta stopnja moči je idealna za praženje, začetno kuhanje, cvrtje globoko zamrznjenih jedi in hitro zavretje.
Visoka moč	7-8	Praženje – vretje – pečenje na žaru	Ta funkcija je idealna za praženje, vzdrževanje vretja, kuhanje in pečenje na žaru (krajši čas, 5-10 minut).
	6-7	Praženje – kuhanje – dušenje – pečenje na žaru	Ta funkcija je idealna za praženje, vzdrževanje počasnega vretja, kuhanje in pečenje na žaru (srednje dolgo časa, 10-20 minut)
Srednje visoka moč	4-5	Kuhanje – dušenje – praženje – pečenje na žaru	Ta funkcija je idealna za dušenje, vzdrževanje počasnega vretja, kuhanje (dolgo časa). Mešanje testenin z omako.
	3-4	Kuhanje – vretje – zgoščevanje – zgoščevanje testenin z omako	Ta funkcija je idealna za dolgotrajno kuhanje (riž, omake, pečenka, ribe) z dodano tekočino (npr. voda, vino, juha, mleko) ter za zgoščevanje testenin z omako.
	2-3	Kuhanje – vretje – zgoščevanje – zgoščevanje testenin z omako	Idealna je za dolgotrajno kuhanje (za količine, manjše od enega litra: riž, omake, pečenka, ribe) z dodano tekočino (npr. voda, vino, juha, mleko).
Nizka moč	1-2	Topljenje – odmrzovanje – ohranjanje toplih jedi – zgoščevanje testenin z omako	Ta funkcija je idealna za topljenje masla, nežno topljenje čokolade, odmrzovanje manjših količin hrane.
	1	Topljenje – odmrzovanje – ohranjanje toplih jedi – zgoščevanje testenin z omako	Ta funkcija je idealna za ohranjanje toplote pravkar pripravljenih jedi manjših količin ali segrevanje krožnikov ter zgoščevanje rižot.
OFF	Nična moč	Odlagalna površina	Kuhalna plošča v stanju pripravljenosti ali ugasnjena (prisotna je lahko preostala toplota po zaključku kuhanja, na kar opozarja oznaka H-L-O).

4.2 Tabela časov kuhanja

Vrsta živila	Jed ali način priprave	Stopnja moči in potek kuhanja
		Prva faza	Moč	Druga faza	Moč
Testenine, riž	Sveže testenine	Segrevanje vode	Booster-9	Kuhanje testenin in vzdrževanje vretja	7-8
	Sveže testenine	Segrevanje vode	Booster-9	Kuhanje testenin in vzdrževanje vretja	7-8
	Kuhani riž	Segrevanje vode	Booster-9	Kuhanje testenin in vzdrževanje vretja	5-6
	Rižota	Cvrtje in pečenje	7-8	Kuhanje	4-5
Zelenjava, stročnice	Kuhani	Segrevanje vode	Booster-9	Kuhanje	6-7
	Cvrti	Segrevanje olja	9	Cvrtje	8-9
	Praženi	Segrevanje pripomočka	7-8	Kuhanje	6-7
	Dušeni	Segrevanje pripomočka	7-8	Kuhanje	3-4
	Popečeni	Segrevanje pripomočka	7-8	Praženje	7-8
Meso	Pečenka	Hitro pečenje mesa na olju (na maslu pri moči 6)	7-8	Kuhanje	3-4
	Na žaru	Predgretje posode	7-8	Pečenje na žaru na obeh straneh	7-8
	Praženo	Praženje na olju (na maslu pri moči 6)	7-8	Kuhanje 4-5
	Dušene	Praženje na olju (na maslu pri moči 6)	7-8	Kuhanje	3-4
Ribe	Na žaru	Predgretje posode	7-8	Kuhanje	7-8
	Dušene	Praženje na olju (na maslu pri moči 6)	7-8	Kuhanje	3-4
	Cvrte	Segrevanje olja ali maščobe	8-9	Cvrtje	7-8
Jajca	Ocvrta	Segrevanje ponve z maslom ali maščobo	6	Kuhanje	6-7
	Omleta	Segrevanje ponve z maslom ali maščobo	6	Kuhanje 5-6
	Mehko/trdo kuhana	Segrevanje vode	Booster-9	Kuhanje	5-6
	Palačinke	Segrevanje ponve z maslom	6	Kuhanje	6-7
Omake	Paradižnikova	Praženje na olju (na maslu pri moči 6)	6-7	Kuhanje	3-4
	Ragu	Praženje na olju (na maslu pri moči 6)	6-7	Kuhanje	3-4
	Bešamel	priprava osnove (topljenje masla in moke)	5-6	Rahlo vretje	3-4
Sladice, kreme	Slaščičarska krema	Zavretje mleka 4-5		Vzdrževanje počasnega vretja	4-5
	Pudingi	Zavretje mleka	4-5	Vzdrževanje počasnega vretja	2-3
	Mlečni riž	Segrevanje mleka	5-6	Vzdrževanje počasnega vretja	2-3

5. Vzdrževanje

Vzdrževanje kuhalne površine

Pozor! Pred vsakim čiščenjem ali vzdrževanjem se prepričajte, da so kuhališča ugasnjena in da nobena od signalnih lučk preostale toplote ne sveti.

5.1 Čiščenje

Kuhalno ploščo je treba očistiti po vsaki uporabi.

Pomembno:

Ne uporabljajte grobih in žičnih gob. Z uporabo le-teh se s časom steklo poškoduje.

Ne uporabljajte jedkih kemičnih čistil, kot so razpršila za pečice ali odstranjevalci madežev.

Po vsaki uporabi počakajte, da se kuhalna plošča ohladi, nato pa z nje očistite zapečeno hrano in madeže.

Sladkor in živila z visoko vsebnostjo sladkorja poškodujejo kuhalno ploščo in jih je treba takoj odstraniti.

Sol, sladkor in pesek lahko opraskajo stekleno površino.

Za čiščenje kuhalne plošče uporabite mehko krpo, papirnate kuhinjske brisače ali posebne izdelke za čiščenje kuhalnih plošč (upoštevajte navodila proizvajalca).

NE UPORABLJAJTE PARNIH ČISTILNIKOV!!!

Pomembno:

V primeru nezgodnih in obsežnih razlitij tekočin iz posode, lahko ukreperate z izpustnim ventilom, ki se nahaja v spodnjem delu izdelka, da tako odstranite vse ostanke in opravite čiščenje s popolno higiensko varnostjo.

Sl. 18

Za popolnejše in temeljitejše čiščenje lahko povsem odstranite spodnjo posodo

Sl. 19

Čiščenje kovinske rešetke:

Rešetko je treba oprati ročno z vročo vodo in nevtralnim čistilom ter skrbno osušiti, da se prepreči pojav oksidacije.

Vzdrževanje sesalnika

Čiščenje

Za čiščenje uporabljajte IZKLJUČNO SAMO krpo, navlaženo z nevtralnim tekočim čistilom. NE UPORABLJAJTE ORODJA ALI ČISTILNIH PRIPOMOČKOV!

Izogibajte se uporabi grobih izdelkov.

NE UPORABLJAJTE ALKOHOLA!

Maščobni filter

Zadržuje delce maščob, ki se sproščajo med kuhanjem.

Očistiti ga je potrebno enkrat mesečno (ali ko sistem za prikaz zasičenosti filtrov javlja to potrebnost) z neagresivnimi čistili, ročno ali v pomivalnem stroju z nizko temperaturo in s kratkim ciklom.

S pranjem v pomivalnem stroju kovinski maščobni filter lahko zbledi, toda lastnosti filtriranja se v ničemer ne spremenijo.

Slika 15

Filter Z Aktivnim Ogljem - Keramičen (samo različice s filtriranjem)

Izdelek je opremljen z naborom filtrov za vonj. Nasičenost filtrov vonjav se pojavi po bolj ali manj daljši uporabi, odvisno od vrste kuhinje in pravilnosti čiščenja maščobnega filtra. Filtre vonjav lahko toplotno regeneriramo vsakih 2/3 mesecev v predhodno ogreti pečici pri 200 °C 45 minut. Pravilna regeneracija zagotavlja konstantno učinkovitost filtriranja za 5 let.

Pozor! Filtrov ne postavljajte na dno pečice, ampak jih položite v pekač in postavite na vmesno višino.

Sl. 17 - 17a - 17b - 17c

5.2 Iskanje in odpravljanje napak

INFORMACIJSKA KODA	OPIS	MOŽNI VZROKI	REŠITEV
E2	Upravljanje se izklopi zaradi previsoke temperature	Notranja temperatura elektronskih delov je previsoka	Počakajte, da se kuhalna plošča ohladi, preden jo znova uporabite
ERR03 + zvočni signal	Zaznano je neprekinjeno (stalen) aktiviranje tipko. Vmesnik ugasne po 10. sekundah.	Voda, posoda ali kuhinjski pribor na uporabniškem vmesniku.	Očistite površino, morebitne predmete odstranite s površine.
Za vsa ostala sporočila o napakah ( E ... U ... )	Pokličite servisno tehnično službo in jim sporočite kodo napake

5.3 Servisno tehnična služba

Preden se obrnete na servisno tehnično službo

1. Preverite, ali lahko težavo odpravite sami s pomočjo rešitev iz poglavja "Iskanje napak".

2. Aparat izključite in znova vključite, in preverite, ali je težava odpravljena.

Če po vseh navedenih kontrolah težave ne odpravite, se obmite na najbližjo servisno tehnično službo.

Uporaba ploče za kuhanje

Karakteristike ploče za kuhanje

● Safe Activation (sigurna aktivacija)

Za aktiviranje funkcije Bridge:

• istovremeno odaberite dvije zone kuhanja koje želite koristiti
• Pokazatelj Bridge (20) "Sekundrane" zone kuhanja se osvjetljuje "☐"
• putem Izborne trake (3) zone kuhanja "Master moguće je postaviti razinu (snagu) kuhanja
• za isključivanje Funkcije Bridge dovoljno je ponoviti istu proceduru aktiviranja

● Temperature Manager (upravljanje temperaturom)

Temperature Manager je funkcija koja omogućuje postavljanje zadane, prikladnije temperature za dobivanje željenog rezultata (pogledajte tablicu Temperature Manager na kraju ovog poglavlja).

Odabir željene zone kuhanja.

- Pritisnite jednom ili više puta 🚪 = (4) za odabir najprikladnije razine od onih dostupnih:

44.

		Melting (topljenje)*
		Warming (zagrijavanje)*
		Simmer (lagano vrenje)*
* Pogledajte tablicu Temperature Manager na kraju ovog poglavlja.

za aktiviranje ponovite prethodni postupak

"FILTER" treperi, zatim se isključuje, što znači da je došlo do deaktiviranja.

● Automatski rad

Napa se uključuje na najprikladniju brzinu, prilagođavajući kapacitet usisavanja maksimalnoj razini kuhanja, koji se koristi na zonama za kuhanje.

Ko je kuhalna plošča izklopljena, napa prilagodi hitrost sesanja tako, da jo postopno zmanjšuje in obenem odstrani preostalo paro in vonjave.

Za aktiviranje ove funkcije

Kratko pritisnite (7), LED “(A)” (18) se osvijetli i to pokazuje da napa radi u ovom načinu rada.

● Automatski rad nape sa SNAP®

Za povezivanje nape SNAP ^® , pogledajte priručnik isporučen s uređajem SNAP ^® ili posjetite www.elica.com.

Za aktiviranje ove funkcije

Kratko pritisnite (7), LED “(A)” (18) i LED „SNAP” (21) se osvijetle i to pokazuje da napa radi u ovom načinu rada.

Uređaj je predviđen za uporabu za sparivanje sa KIT sensore Window (KOMPLET senzora Window - proizvođač ne dostavlja).

Instaliranjem kompleta KIT sensore Window (samo u slučaju uporabe u načinu USISA), ulaz zraka će prestati raditi svaki put kada se zatvori prozor u prostoriji na koju se komplet primjenjuje.

• Spajanje KOMPLETA na uređaj mora obaviti kvalificirano i specijalizirano tehničko osoblje.
• KOMPLET se mora posebice certificirati sukladno sigurnosnim normama koje su relevantne za komponentu i njenu uporabu s aparatom. Postavljanje se mora obaviti prema važećim propisima za kućne uređaje. UPOZORENJE:
• Kablovi KOMPLETA koji se spajaju na uređaj moraju biti dio certificiranog kruga u najnižem sigurnosnom naponu (SELV).
• Proizvođač ovog uređaja ne preuzima odgovornost za bilo kakve probleme, štete, požare uzrokovane nedostacima i/ili problemima neispravnosti i/ili nepravilne instalacije kompleta.

(Prethodno podešena) razina snage		Opis
	Melting	Pronalazi razinu snage prikladnu za polagano rastapanje osjetljivih proizvoda bez kompromitiranja njihovih osjetilnih karakteristika (čokolada, maslac, itd.)
	Warming	Pronalazi razinu snage prikladnu za održavanje temperature vaših jela na delikatan način, bez dosizanja temperature vrenja.
	Simmer	Pronalazi razinu snage prikladnu za kuhanje jela na duže vrijeme.Prikladno za pripremu umaka od rajčice, ragua, juha, juha od povrća, održavajući kontroliranu razinu kuhanja (idealno za kuhanje u parnoj kupelji “bagnomaria”). Sprječava neugodno prolijevanje hrane ili moguće zagaranje na dnu, tipične za ovu vrstu pripreme.Upotrebljavajte ovu funkciju nakon što ste jelo doveli do vrenja.

4.1 Tablica snage

Razina snage		Vrsta kuhanja	Uporaba razine(oznaka slijedi iskustvo i navike kuhanja)
Maksimalna snaga	Boost Brzo	zagrijavanje	Idealno za podizanje temperature hrane u kratkom vremenu do brzog vrenja vode ili za brzo zagrijavanje tekućina za kuhanje
	8-9	Prženje – kuhanje	Idealno za lagano prženje, započinjanje kuhanja, prženje zamrznutih proizvoda, brzo vrenje.
Visoka snaga	7-8	Lagano zagrijavanje– zaprška - kuhanje – grill	Idealno za zaprške, održavanje vrenja, dugo kuhanje i grill (za kratko vrijeme trajanja, 5-10 minuta)
	6-7	Lagano zagrijavanje – dugo kuhanje – kuhanje gulaša – zaprška – grill	Idealno za lagano prženje, održavanje laganog vrenja, dugo kuhanje i grill (za srednje vrijeme trajanja, 10-20 minuta), prethodno zagrijati dodatne elemente
Srednja snaga	4-5	Dugo kuhanje – kuhanje gulaša – lagano zagrijavanje – grill	Ildealno za kuhanje gulaša, zadržavanje delikatnih vrenja, dugo kuhanje (za dugo vrijeme trajanja), lagano zagrijavanje pri pripremi tjestenine.
	3-4	Dugo kuhanje – lagano vrenje – zgušnjavanje –lagano zakuhavanje	Idealno za dugo kuhanje (riža, umaci, pečenja, riba) s dodatnom tekućinom (npr. voda, vino, temeljac, mlijeko), lagano zagrijavanje pri pripremi tjestenine
	2-3	Dugo kuhanje – lagano vrenje – zgušnjavanje –lagano zakuhavanje	Idealno za dugo kuhanje (manje od jedne litre: riža, umaci, pečenja, riba) s dodatnom tekućinom (npr. voda, vino, temeljac, mlijeko)
Niska snaga	1-2	Rastapanje –otapanje – zadržavanje topline – lagano zakuhavanje	Idealno za omekšavanje maslaca, lagano rastapanje čokolade, odmrzavanje proizvoda manjeg obujma
	1	Rastapanje –otapanje – zadržavanje topline – lagano zakuhavanje	Idealno za održavanje toplima manjih količina netom pripremljene hrane, na temperaturi za posluživanje, te za zgotovljavanje rižota.
OFF	Snaga nula	Površina za odlaganje	Ploča za kuhanje na poziciji stand-by ili ugašena (moguće prisustvo topline s kraja kuhanja, označeno s H-L-O)

4.2 Tablica za kuhanje

Kategorija namirnice	Jelo ili vrsta kuhanja	Razina snage i način kuhanja
		Prva faza	Snaga	Druga faza	Snaga
Tjestenina, riža	Svježa tjestenina	Zagrijavanje vode	Booster-9	Kuhanje tjestenine i zadržavanje vrenja	7-8
	Svježa tjestenina	Zagrijavanje vode	Booster-9	Kuhanje tjestenine i zadržavanje vrenja	7-8
	Kuhana riža	Zagrijavanje vode	Booster-9	Kuhanje tjestenine i zadržavanje vrenja	5-6
	Rižoto	Zaprške i tostiranje	7-8	Kuhanje	4-5
Povrće	Priprema na lešo	Zagrijavanje vode	Booster-9	Lešanje	6-7
	Prženje	Zagrijavanje ulja	9	Prženje	8-9
	Brzo prženje uz miješanje	Zagrijavanje dodatnih elemenata	7-8	Kuhanje	6-7
	Gulaš	Zagrijavanje dodatnih elemenata	7-8	Kuhanje	3-4
	Zaprške	Zagrijavanje dodatnih elemenata	7-8	Zažućivanje zaprške	7-8
Meso	Pečenje	Pečenje mesa s uljem (ako je s maslacem, snaga 6)	7-8	Kuhanje	3-4
	Priprema na žaru	Zagrijavanje posude	7-8	Grill na obje strane	7-8
	Zažućivanje	Zažućivanje s uljem (ako je s maslacem snaga 6)	7-8	Kuhanje	4-5
	Jušna jela/gulaš	Zažućivanje s uljem (ako je s maslacem snaga 6)	7-8	Kuhanje	3-4
Riba	Priprema na žaru	Zagrijavanje posude	7-8	Kuhanje	7-8
	Jušna jela/gulaš	Zažućivanje s uljem (ako je s maslacem snaga 6)	7-8	Kuhanje	3-4
	Prženje	Zagrijavanje ulja ili masnih sastojaka	8-9	Prženje	7-8
Jaja	Pržena jela	Zagrijavanje tave s maslacem ili masnim sastojcima	6	Kuhanje	6-7
	Omlet	Zagrijavanje tave s maslacem ili masnim sastojcima	6 Kuhanje 5-6
	Kuhano/tvrdokuhano	Zagrijavanje vode	Booster-9	Kuhanje	5-6
	Palačinke	Zagrijavanje tave s maslacem	6	Kuhanje	6-7
Umaci	Rajčica	Zažućivanje s uljem (ako je s maslacem snaga 6)	6-7	Kuhanje	3-4
	Ragu	Zažućivanje s uljem (ako je s maslacem snaga 6)	6-7	Kuhanje	3-4
	Bešamel	Priprema baze (otapanje maslaca i brašna)	5-6	Dostizanje laganog vrenja	3-4
Slatkiši, kreme	Slastičarska krema	Uzavrivanje mlijeka	4-5	Održavanje laganog vrenja	4-5
	Puding	Uzavrivanje mlijeka	4-5	Održavanje laganog vrenja	2-3
	Riža na mlijeku	Zagrijavanje mlijeka	5-6	Održavanje laganog vrenja	2-3

5. Održavanje

Održavanje ploče za kuhanje
