BRUGSANVISNING NikolaTesla ONE PRF0120976B ELICA

● Automatisk funktion

① Bruk et så kort rør som mulig.
① Bruk en rørkanal med så få bøyer som mulig (maksimal kurve: 90°).
① Man må ikke ha variasjoner i tverrsnittet.

Filterversjon

Fig. 10

1. ON/OFF til kogeplade/sugeapparat til kogeplade
2. Kogestonepositionsindikator
3. Valg af kogezoner Forøgelse/Reduktion af Power Level
4. Aktivering af Temperatur Manager
5. Sugeapparatets taster
6. Sugeapparatmarkering Forøgelse/Reduktion af sugehastighed (styrke)
7. Aktivering af automatiske funktioner Nulstilling af filtermætning
8. Timer aktivering Forøgelse/Reduktion af tid Timer
9. Key Lock (Tastblokering)
   9+10. Child Lock (børnesikring)

10. Pause / Recall

11. Vise Effektnivå

12. Vise hastigheten (effekten) i avtrekket
13. Display for kokesoner
14. Display for avtrekk
15. Display for Timer
16. Temperaturkontroll
17. Angir assistanse filter
18. Angir automatisk avtrekk
19. Angir aktiv Timer
20. Angir aktiv Bridge-funksjon
21. Angir funksjon med SNAP

HVORDAN BRUKE KOKETOPPEN

Før man starter:

Når man slår av en eller flere kokesoner vil eventuell restvarme angis med et visuelt signal i displayet til den aktuelle sonen, med symbolet "H".

Maskinfunksjon

Merk. For å aktivere en funksjon må man først aktivere den aktuelle sonen.

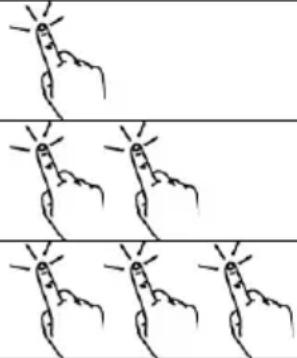

Slå på

Velg den kokesonen som passer best.

- Trykk en eller flere ganger ⚙二(4) for å velge et nivå som passer til det aktuelle behovet:

		Tine*
		Varme*
		Putre*
* Den henvises til tabellen Temperaturkontroll i slutten av dette kapittelet.

Denne indikatoren er vanligvis deaktivert.

Sukker og andre sukkerrike matvarer kan skade koketoppen hvis de ikke fjernes øyeblikkelig.

Salt, sukker og sand kan ripe opp glassoverflaten.

Holder på fettpartiklene fra stekeprosessen.

Anvisningerne i denne manual skal nøje overholdes. Fabrikanten fralægger sig ethvert ansvar for eventuelle fejl, skader eller brand forårsaget af apparatet, der skyldes manglende overholdelse af instruktionerne i denne manual. Apparatet er udelukkende beregnet til husholdningsbrug, til udsugning af røg, der stammer fra madstegning. Anden brug er ikke tilladt (f.eks. rumopvarmning). Fabrikanten fralægger sig ethvert ansvar for anden brug end den tilsigtede, eller for forkerte indstillinger af betjeningselementerne.

Apparatet kan have et andet udseende end modellen, der er vist på tegningerne i denne vejledning. Vejledningen til brug, vedligeholdelse og installation er dog uændret.

Læs omhyggeligt instruktionerne. De indeholder vigtige oplysninger vedrørende installation, brug og sikkerhed.
① Foretag ikke elektriske variationer på apparatet.
Kontrollér, at alle komponenter er intakte, før du installerer apparatet. I tilfælde af defekte dele skal du rette henvendelse til forhandleren og afbryde installationen.
① Kontroller apparatets integritet før der fortsættes med installationen. I tilfælde af defekte dele skal du rette henvendelse til forhandleren og afbryde installationen.

Bemærk: Delene mærket med symbolet "(*)" er valgfrit ekstraudstyr til nogle modeller, som skal købes særskilt.

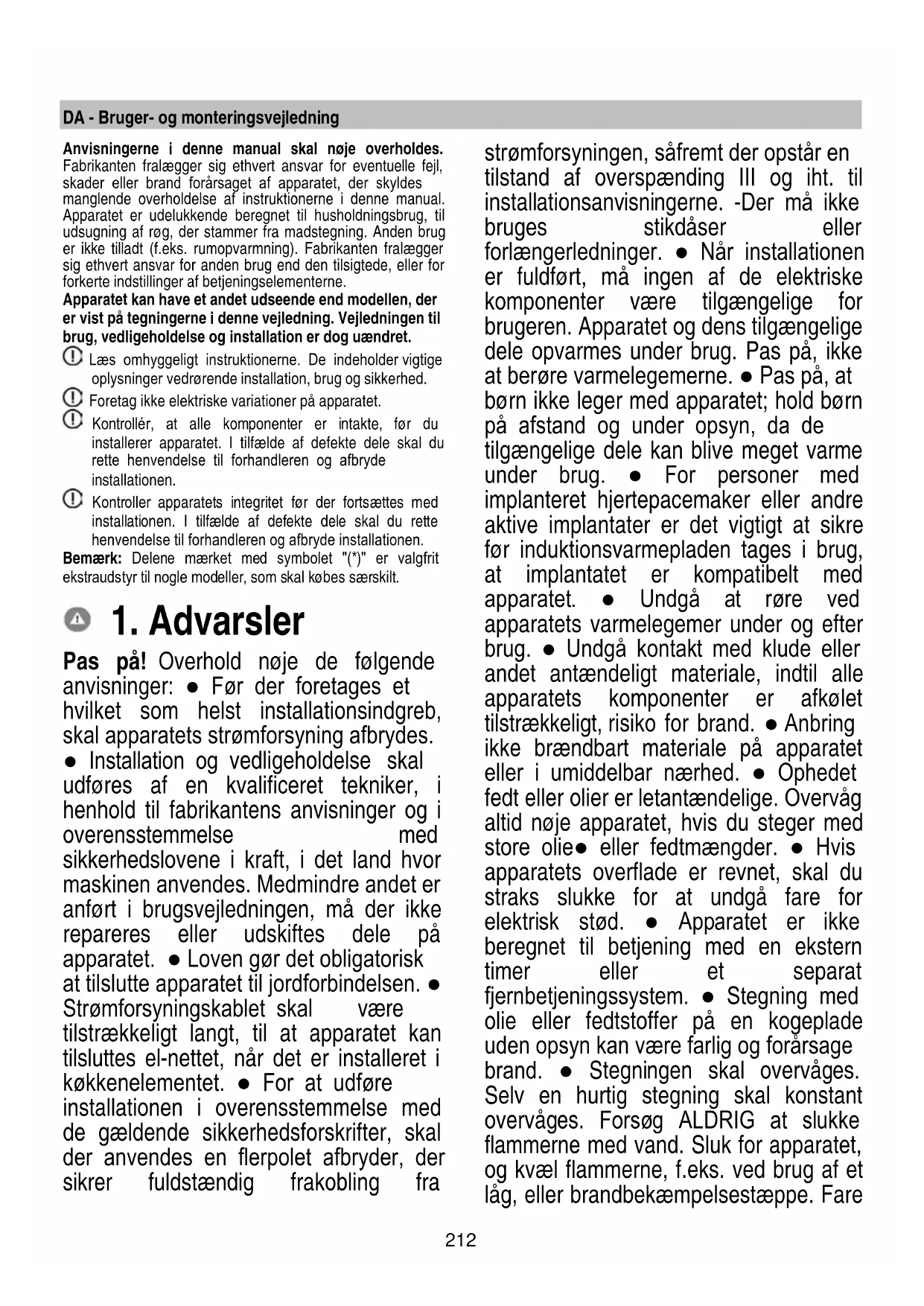

1. Advarsler

Pas på! Overhold nøje de følgende anvisninger: ● Før der foretages et hvilket som helst installationsindgreb, skal apparatets strømforsyning afbrydes. ● Installation og vedligeholdelse skal udføres af en kvalificeret tekniker, i henhold til fabrikantens anvisninger og i overensstemmelse med sikkerhedslovene i kraft, i det land hvor maskinen anvendes. Medmindre andet er anført i brugsvejledningen, må der ikke repareres eller udskiftes dele på apparatet. ● Loven gør det obligatorisk at tilslutte apparatet til jordforbindelsen. ● Strømforsyningskablet skal være tilstrækkeligt langt, til at apparatet kan tilsluttes el-nettet, når det er installeret i køkkenelementet. ● For at udføre installationen i overensstemmelse med de gældende sikkerhedsforskrifter, skal der anvendes en flerpolet afbryder, der sikrer fuldstændig frakobling fra

strømforsyningen, såfremt der opstår en tilstand af overspænding III og iht. til installationsanvisningerne. -Der må ikke bruges stikdåser eller forlængerledninger. • Når installationen er fuldført, må ingen af de elektriske komponenter være tilgængelige for brugeren. Apparatet og dens tilgængelige dele opvarmes under brug. Pas på, ikke at berøre varmelegemerne. • Pas på, at børn ikke leger med apparatet; hold børn på afstand og under opsyn, da de tilgængelige dele kan blive meget varme under brug. • For personer med implanteret hjertepacemaker eller andre aktive implantater er det vigtigt at sikre før induktionsvarmepladen tages i brug, at implantatet er kompatibelt med apparatet. • Undgå at røre ved apparatets varmelegemer under og efter brug. • Undgå kontakt med klude eller andet antændeligt materiale, indtil alle apparatets komponenter er afkølet tilstrækkeligt, risiko for brand. • Anbring ikke brændbart materiale på apparatet eller i umiddelbar nærhed. • Ophedet fedt eller olier er letantændelige. Overvåg altid nøje apparatet, hvis du steger med store olie• eller fedtmængder. • Hvis apparatets overflade er revnet, skal du straks slukke for at undgå fare for elektrisk stød. • Apparatet er ikke beregnet til betjening med en ekstern timer eller et separat fjernbetjeningssystem. • Stegning med olie eller fedtstoffer på en kogeplade uden opsyn kan være farlig og forårsage brand. • Stegningen skal overvåges. Selv en hurtig stegning skal konstant overvåges. Forsøg ALDRIG at slukke flammerne med vand. Sluk for apparatet, og kvæl flammerne, f.eks. ved brug af et låg, eller brandbekæmpelsestæppe. Fare

for brand: Sæt ikke genstande på kogepladerne. ● Brug ikke damprensere, risiko for elektrisk stød. Læg ikke metalgenstande som knive, gafler, skeer og låg på kogepladens overflade, da de kan overophedes. ● Før apparatet tilsluttes strømforsyningen: Kontrollér typeskiltet (placeret nederst på apparatet) for at sikre, at den oplyste spænding og strøm svarer til strømforsyningen, og at stikkontakten er egnet. I tvivlstilfælde bør du rette henvendelse til en kvalificeret elektriker.

Vigtigt: ● Efter brug skal kogepladen slukkes med betjeningselementerne. Stol ikke på grydedetektoren alene. ● Undgå at væsker koger over. Reducér varmen, når du koger eller opvarmer væsker. ● Lad ikke kogepladerne være tændt med tomme gryder og pander eller uden. ● Sluk for kogezonen, når tilberedningen er afsluttet. ● Brug aldrig aluminiumsfolie til madlavning, og anbring aldrig produkter pakket med aluminium direkte på kogepladen. Alluminumfolien kan smelte og forårsage uoprettelige skader på apparatet. ● Du må aldrig varme dåser med mad op uden først at åbne dem: De kan eksplodere! Denne adversel gælder for alle de andre typer kogeplader. Brug af høj effekt som Booster-funktionen er ikke egnet til opvarmning af visse væsker som f.eks. olie til friturestegning. En overdreven varme kan være farlig. I dette tilfælde anbefales det at anvende en lavere effekt. Beholderne skal anbringes direkte på kogepladen og centreres. Anbring aldrig andre genstande mellem gryden og kogepladen. ● Ved meget høje temperaturer sænker apparatet automatisk effektniveauet på de pågældende kogezoner. ● Før rengøring eller vedligeholdelse slukkes for apparatet og frakobl strømforsyningen ved at fjerne stikket eller afbryde hovedafbryderen i hjemmet. • Til alle installations• og vedligeholdelsesindgreb anvend arbejdshandsker. • Børn over 8 år og personer med nedsatte fysiske, sensoriske eller mentale evner eller uden den nødvendige erfaring og viden må kun bruge apparatet, hvis de er under opsyn eller forinden har modtaget instruktioner i sikker brug af apparatet og har forstået farerne, som brugen af apparatet indebærer. • Det er nødvendigt at holde øje med, at børn ikke leger med apparatet. • Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn. • Rummet skal have tilstrækkelig ventilation, når apparatet bruges på samme tid som andre gas• eller andre brændstoffforbrændingsapparater.

Apparatet skal rengøres hyppigt både indvendigt og udvendigt (MINDST ÉN GANG OM MÅNEDEN), under alle omstændigheder skal det overholdes, hvad der udtrykkeligt er angivet i vedligeholdelsesinstruktionerne.

Manglende overholdelse af reglerne for rengøring af apparatet og udskiftning og rengøring af filtre medfører brandfare. ●

Madlavning med flambé er strengt forbudt. • Brug af åben ild er skadeligt for filtrene og kan forårsage brand og skal derfor altid undgås.

Friturestegning må kun udføres under opsyn for at undgå, at den overophedede olie bryder i brand. ● ADVARSEL: Når kogepladen er i brug, kan apparatets tilgængelige dele blive meget varme. ●

Advarsel! Tilslut ikke apparatet til strømforsyningen, før installationen er gennemført. • Overhold nøje lokale bestemmelser med hensyn til de tekniske og sikkerhedsmæssige forholdsregler, der skal træffes ved udledning af røgen.

- Den udsugede luft må ikke ledes til en kanal, der også anvendes til udledning af røg fra forbrændingsapparater, der drives af gas eller af andre brændstoffer. • Brug aldrig apparatet, uden at nettet er monteret korrekt! • Brug kun de fastgørelsesskruer, der følger med apparatet til installation, eller køb den passende type skruer, hvis ikke de medfølger. Brug skruer af korrekt længde, som anført i vedligeholdelsesvejledningen. • Når dette apparat og andre apparater, der er forsynet med en anden energi end elektricitet, fungerer samtidig, må undertrykket i rummet ikke overstige 4 Pa (4 × 10 ^-5 bar). • Det er vigtigt at opbevare denne manual til efterfølgende konsultation. I tilfælde af videresalg, overdragelse eller flytning, skal manualen følge med produktet.

Dette apparat er mærket i overensstemmelse med Europaparlamentets og Rådets Direktiv 2012/19/EU - UK SI 2013 No3113, om affald af elektrisk og elektronisk udstyr. Korrekt bortskaffelse af dette produkt bidrager til at forebygge potentielle negative konsekvenser for miljøet og helbredet.

Symbolet på apparatet og den medfølgende dokumentation angiver, at dette produkt ikke må behandles som husholdningsaffald. Det skal afleveres til indsamlingspunkter, som er godkendt til indsamling og genbrug af elektriske og elektroniske apparater. Produktet skal derfor bortskaffes i henhold til de lokale bestemmelser vedrørende bortskaffelse af affald. Yderligere oplysninger angående håndtering, genvinding og genbrug af dette produkt kan fås ved at rette henvendelse til bopælskommunens tekniske forvaltning, til genbrugsstationerne eller til butikken, der har solgt produktet.

Apparatet er designet, afprøvet og produceret i overensstemmelse med de følgende standarder:

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Forslag til korrekt anvendelse med reduceret miljøbelastning: Tænd for apparatet på minimumhastighed, når du starter stegningen.

Lad den være tændt i nogle minutter, også efter at stegningen er færdig. ∅g kun hastigheden, hvis der er store røg- eller

dampmængder, og anvend kun booster-funktionen i de tilfælde, hvor det er strengt nødvendigt. Udskift filteret/kulfiltrene, når det er nødvendigt for at sikre, at systemet, som reducerer lugt, altid er effektivt. Af hensyn til fedtfilterets effektive funktion, skal det altid gøres rent, når det er nødvendigt. Anvend den maksimalt tilladte rørdiameter, der er anført i manualen, for at optimere effektiviteten og minimere støjen fra røgkanalen.

2. Brug

Brug af kogeplade

Stegning på induktionsplader baserer sig på det fysiske fænomen kaldt magnetisk induktion. Den grundlæggende systemegenskab består i, at energien overføres direkte fra varmegeneratoren til gryden.

Fordele:

Ved sammenligning med elektriske kogeplader, er en induktionsplade:

• Mere sikker: Lavere temperaturer på glasoverfladen.
• Hurtigere: Fødevarerne opvarmes på mindre tid.
• Mere præcis: Pladen reagerer øjeblikkeligt på din styring
• Mere effektiv: 90% af den opsugede energi forvandles til varme. Desuden, efter at have fjernet gryden fra pladen, afbrydes varmeoverførslen omgående, og det medvirker til at undgå unyttige varmeafledninger

2.1 Kogegrej til tilberedningen

Brug kun gryder, der er mærket med symbolet

Vigtigt:

For at undgå uoprettelige skader på pladens overflade, bør du aldrig bruge:

• Udstyr, hvor bunden ikke er helt flad.
• Udstyr i metal med emaljeret bund.
• Udstyr med ru bund, som kan ridse pladens overflade
• Anbring aldrig varme gryder eller pander på pladens kontrolpanel.
  Ikke alt madlavningsudstyr er effektivt med induktionsplader, da bunden kun delvist består af ferromagnetisk materiale!! Når du køber madlavningsudstyr, skal du kontrollere
• at bunden kun er fremstillet af ferromagnetisk materiale. Hvis dette ikke er tilfældet, vil varmeoverførslen være mindre effektiv og mindre ensartet. Og madlavningsudstyrets overfladetemperaturer vil være uegnede til madlavning

- at bunden ikke indeholder aluminium. Madlavningsudstyret bliver ikke varmt, og kan ikke genkendes af induktionspladerne

- at bunden er flad og ikke er ru.

Gryder og pander med bund, som ikke er helt flad, reducerer kontaktoverfladen mellem induktionspladen og madlavningsudstyret og besværliggør madlavningen.

Vigtigt: Placér aldrig varme gryder og pander på kontrolpanelet på kogepladen.

2.1.1 Kogegrej, du allerede har

Det er muligt at kontrollere, om materialet er magnetisk ved hjælp af en enkel magnet. Hvis magneten ikke tiltrækkes, er gryderne ikke egnet til madlavning med induktion.

Anvisningerne beskrevet herover gælder også for det madlavningsudstyr, du allerede har i dit køkken.

2.1.2 Anbefalet diameter på kogegrejets bund OBS! Hvis bunden ikke har den rigtige størrelse, tænder kogepladerne ikke.

De den illustrerede del af denne brugsanvisning for oplysninger om den mindste diameter til hver kogezone. Sådan opnår du de bedste resultater:

• Brug gryder og pander med en bunddiameter, der svarer til kogezonen
• Lad låget blive på gryderne under tilberedningen, hvis muligt, navnlig på gryder, som er mere end 22 cm høje.
• Placer gryden midt på den pågældende kogezone, som er markeret på kogepladen.

Brug af sugeapparat

Udsugningssystemet kan enten bruges som udsugningsudgave, med udvendig udledning, eller med filtreringsfunktion med indvendig recirkulation.

Udsugningsudgave

Fig.7

Dampene udledes udvendigt ved brug af en serie rørforbindelser (ikke medfølgende, købes separat), der fastgøres på den medfølgende koblingsflange.

Udtømningsrørets diameter skal svare til forbindelsesringens diameter:

• Med rektangulær udgang 222 x 89 mm
• med rund udgang ∅ 150 mm (*)

Der er yderligere oplysninger at finde på siden der omhandler udsugningsudgavens tilbehør, i den illustrerede del indeholdt i manualen. Produktet forbindes til rør og udtømningshuller på

væggen med en diameter, der svarer til luftudgangen (koblingsflange).

Brug af rør og udtømningshuller på væggen med en mindre diameter, medfører en nedsættelse af udsugningsydelserne og en drastisk støjforhøjelse.

Af denne grund påtages der intet ansvar i denne forbindelse.

! Brug så kort en kanal som muligt.
① Anvend en kanal med det mindst tilladelige antal bøjninger (bøjningens maksimale vinkel: 90°).
① Undgå vigtige ændringer på kanalens snit

Filtrerende udgave

Fig. 10

Den udsugede luft filtreres ved hjælp af de pågældende fedt- og lugtfiltre, før den sendes tilbage i rummet. Produktet leveres med alle delene, der er nødvendige til en standardinstallation, med luftudgangen på frontdelen af køkkenelementets sokkel. Der er yderligere oplysninger at finde på siden der omhandler filtreringsudgavens tilbehør, i den illustrerede del indeholdt i manualen.

Kig på websiderne www.elica.com og www.shop.elica.com for at se hele serien med de tilgængelige sæt, og for at gennemføre de forskellige installationer, både som filtrerings- og som udsugningsudgave.

3. Installing

- Både den elektriske og den mekaniske del af installationen skal udføres af autoriserede teknikere.

Husholdningsapparatet er designet til installation i en køkkenbordsplade med en tykkelse på 2-6 cm ved planlimning og 2,5-6 cm ved nedfældning.

Den minimale afstand mellem kogepladen og væggen skal være mindst 5 cm fortil, mindst 4 cm til siderne og mindst 50 cm til overskabene.

NB! De anførte afstande er vejledende. Ved design af køkkenet skal køkkenproducentens anvisninger følges.

3.1 Elektrisk tilslutning

Fig. 3

- Apparatet skal frakobles strømforsyningen. - Installationen skal udføres af en autoriseret tekniker med kendskab til de gældende bestemmelser for installation og sikkerhed.

Fabrikanten fralægger sig ethvert ansvar for skader på personer, dyr eller ting forårsaget af manglende overholdelse af anvisningerne i dette afsnit. ●

Strømforsyningskablet skal være tilstrækkeligt langt, til at kogepladen kan fjernes fra køkkenbordet. • Kontrollér, at spændingen oplyst på typeskiltet nederst på apparatet svarer til spændingen i boligen, hvor apparatet skal installeres. • Brug ikke forlængerledninger.

Jordforbindelseskablet skal være 2 cm længere end de andre kabler. • Hvis der ikke følger et strømforsyningskabel med apparatet, skal der anvendes et kabel med et ledertværsnit på min. 2,5 mm2 til en effekt på op til 7200 watt, mens det for højere effektydelser skal være på 4 mm2.

- Kablet må på intet punkt have en temperatur på 50 °C over omgivelsestemperaturen. - Apparatet er beregnet til permanent tilslutning til elnettet.

- Pas på! Inden strømforsyningen tilsluttes for at kontrollere, at apparatet fungerer korrekt, skal det altid kontrolleres, at strømforsyningskablet er korrekt installeret. - Pas på! Strømforsyningskablet skal udskiftes af et autoriseret servicecenter eller en person med tilsvarende kvalifikationer.

Bemærk: Produktet er udstyret med en effektbegrænsningsfunktion, der gør det muligt at indstille en maksimal kW-absorptionsgrænse

Justeringen skal gennemføres när produktet forbindes til el-nettet, eller ved genforbindelse af selve el-nettet (inden for de næste 2 minutter). Dimensionérdet elektriske systems beskyttelse i henhold til det valgte Power Limitation-niveau. Til Power Limitation justeringen, henvises der til denne manual, under afsnittet "Drift".

3.3 Montering

Før installationen igangsættes:

• Når produktet er pakket ud, skal det kontrolleres, at der ikke er opstået skader under transporten. Hvis dette er tilfældet, skal forhandleren eller vores kundeservice kontaktes, før installationen påbegyndes.
• Kontrollér, om det købte produkt har en passende størrelse til det valgte installationssted.
• Kontrollér emballagen for at sikre, at der ikke gemmer sig tilbehør (f.eks. poser med skruer, garantibevis osv.), som kan være faldet ud under transporten. Tag det i så fald ud, og læg det til side.
• Kontrollér, om der findes en passende stikkontakt i nærheden af installationsstedet.

Forberedelse af køkkenelementet til indbygning:

• Produktet må ikke installeres på køleapparater, opvaskemaskiner, komfurer, ovne, vaskemaskiner eller tørretumblere.
• Udfør først de nødvendige udskæringer i køkkenelementet, før kogepladen anbringes. Sørg for at fjerne spåner og savsmuld omhyggeligt.

VIGTIGT: Brug et enkeltkomponentbaseret forseglingsklæbemiddel (S), der kan modstå temperaturen op til 250°; inden installation skal overfladerne, der skal limes, rengøres omhyggeligt for at fjerne ethvert stof, der kan kompromittere deres vedhæftning (f.eks. limopløsningsmidler, konserveringsmidler, fedt, olier, pulvere, rester af gamle klæbemidler osv.); limen skal fordeles jævnt over hele omkredsens kant; efter limning skal limen tørre i ca. 24 timer.

Fig.1B-2B

Pas på! Manglende installation af skruer og fastgøringsanordninger i overensstemmelse med disse anvisninger kan udgøre en fare for elektrisk stød.

Bemærk: Til en korrekt installation af produktet, tilrådes det, at tape rørføringerne med et klæbemiddel med de følgende specifikationer:

• Elastisk film i blød PVC, med klæbemiddel baseret på akryl
• Det skal stemme overens med direktivet DIN DS/EN 60454
• Flammehæmmende
• Udmærket modstandsevne over for aldring
• Modstandsevne over for temperatursvingninger
• Anvendeligt ved lave temperaturer.

4. Funktion

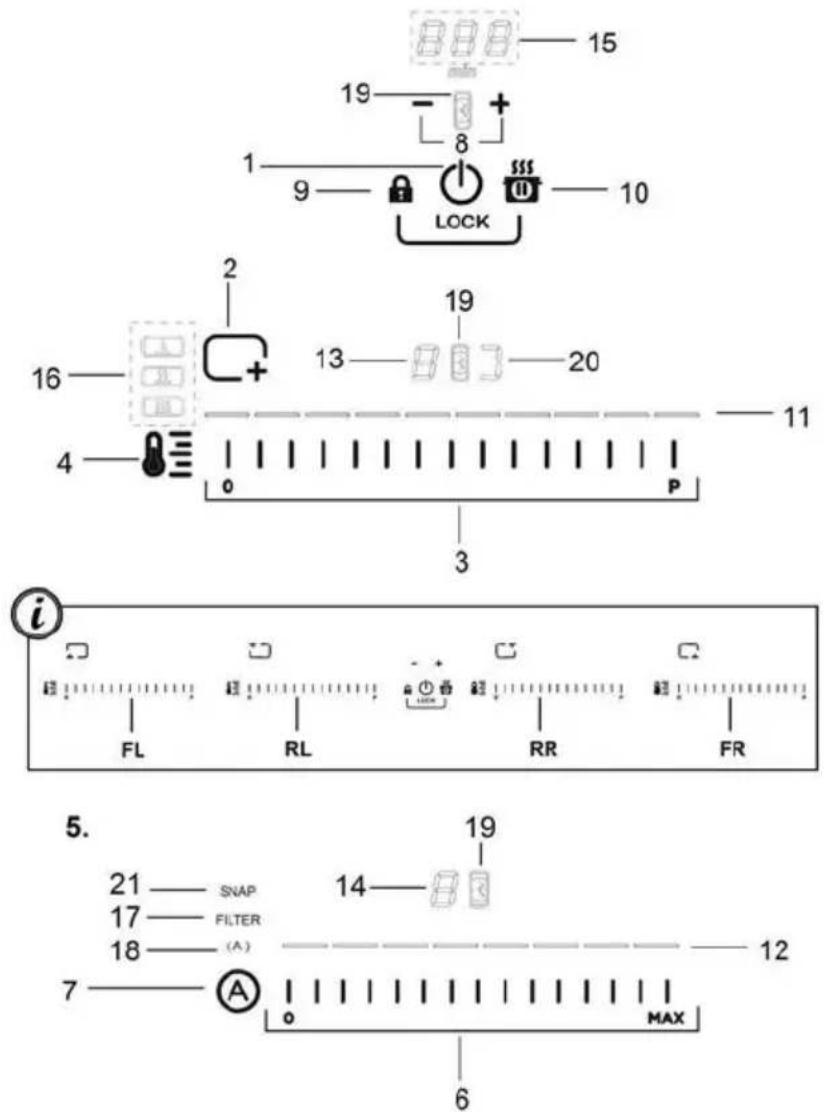

Kontrolpanel

15 19 8 1 9 LOCK 10 2 16 13 19 20 4 0 P 3 i FL RL RR FR 5. 21 — SNAP 17 — FILTER 18 — (A) 7 — (A) 14 — MAX 12 6

Display / LYSDIODE

Taster

1. ON/OFF til kogeplade/sugeapparat til kogeplade
2. Kogestonepositionsindikator
3. Valg af kogezoner Forøgelse/Reduktion af Power Level
4. Aktivering af Temperatur Manager
5. Sugeapparatets taster
6. Sugeapparatmarkering Forøgelse/Reduktion af sugehastighed (styrke)
7. Aktivering af automatiske funktioner Nulstilling af filtermætning
8. Timer aktivering Forøgelse/Reduktion af tid Timer
9. Key Lock (Tastblokering)
   9+10 Child Lock (børnesikring)

10. Pause / Recall

11. Power Level visning

12. Visning af udsugningshastigheden (styrke)
13. Kogezonens display
14. Sugeapparatets display
15. Timerens display
16. Visualisering Temperatur Manager
17. Indikator til filterassistance
18. Indikator til automatisk udsugningsfunktion
19. Indikatoren Aktiv Timer
20. Indikatoren Aktiv Bridge
21. Indikator til SNAP-funktion

BRUG AF KOGEPLADE

Det skal du vide, før du starter:

Alle kogepladens funktioner er udtænkt med henblik på at overholde de strengeste sikkerhedsforskrifter.

Derfor:

• Visse funktioner aktiveres ikke, eller også deaktiveres de automatisk, såfremt der ikke er nogen gryde på kogezonen, eller hvis den er placeret forkert.
• I andre tilfælde kan aktiverede funktioner blive deaktiveret automatisk efter nogle få sekunder, hvis den valgte funktioner kræver en yderligere indstilling, som ikke er foretaget (fx:
  "Tænd for kogepladen" uden "Vælg kogezonen" og "Driftstemperatur", eller "Lock-funktionen" eller "Timerfunktionen").

Giv agt! Hvis fx tilberedningen har stået på i længere kær slukningen af kogezonen måske ikke øjeblikkeligt, da er under nedkøling; på kogezonernes display vises olet "H", for at angive denne nedkølingsfase.

Vent på, at displayet slukkes, før du nærmer dig kogezonen.

Kogezonens display

i displayet for den pågældende kogezone angives:

Kogezone tændt	0
Power Level (Styrkeniveau)	1...9 P
Residual Heat Indicator(Indikator for tilbageværendevarme)	H
Pot Detector (Gryde detektor)	U
Temperature Manager funktionaktiv	U
“Child Lock” funktion (Børnelås) aktiv	L
Pausefunktion	II
Funktionen Automatic Heat UP	R

Kogepladens specifikationer

● Safe Activation

Produktet aktiveres kun hvis der er kogegrej på kogezonerne: Opvarmningsprocessen går ikke i gang eller afbrydes, hvis kogegrejet mangler eller flyttes.

● Pot Detector (Gryde detektor)

Produktet detekterer automatisk tilstedeværelse af gryder på kogezonerne.

● Safety Shut Down (Sikkerhedsslukning)

Af sikkerhedsgrunde har hver kogezone en maksimal driftstid, der er afhængig af det indstillede styrkeniveau.

- Residual Heat Indicator (Indikator for tilbageværende varme)

Hvis en eller flere kogezoner slukkes, signaleres den tilbageværende varme med et særligt visuelt signal på den tilsvarende zones display med symbolet H".

Funktion

Bemærk: For at aktivere en hvilken som helst funktion, er det først nødvendigt at aktivere den ønskede zone.

Tænding

Tryk på (berør) ON/OFF kogeplade/sugeapparat Advarselslampen tænder, for at indikere, at kogepladen/sugeapparatet er parat til brug. Tryk igen for at slukke Bemærk: Denne funktion har forrang for alle andre.

- Valg af kogezoner

Berør (tryk på) Markeringslinjen (3) til den ønskede kogezone.

● 9 Power Level (Styrkeniveau)

Pladen er udstyret med 9 styrkeniveauer Berør og lad fingeren glide på langs hen over Markeringslinjen (3):

mod højre, for at forøge effektniveauet; mod venstre, for at reducere effektniveauet;

Power Booster

Produktet er udstyret med et ekstra effektniveau (over niveauet 9), som forbliver aktivt i 10 minutter, hvorefter effekten vender tilbage til det tidligere niveau.

Berør og lad fingeren glide langs Markeringslinjen (3) (over niveauet S) og aktivér niveauet Power Booster Power Booster niveauet er angivet på den valgte zones display med symbolet "P"

Bridge Zones

Kogezonerne er, takket være Bridge-funktionen, i stand til at arbejde i kombination, så der dannes en samlet zone med samme styrkeniveau. Denne funktion muliggør en jævn stegning, selv med pander og gryder af store mål. Det er muligt at anvende den frontale kogezone "Master" sammen med den bagved - den "Sekundære" (for at kontrollere på hvilke zoner denne funktion er tilgængelig, slå op i den illustrerede del i denne manual).

Aktivering af Bridge-funktionen:

Vælg de to ønskede kogezoner samtidigt

• indikatoren Bridge (20) til den "Sekundære" kogezone tænder " ]
• ved hjælp af Markeringslinjen (3) til kogezonen "Master vil det være muligt at indstille Tilberedningsniveauet (Effekt)
• det er nok, at gentage aktiveringsproceduren, for at slå Funktionen Bridge fra

Temperature Manager er en funktion, som giver mulighed for at indstille den forindstillede temperaur, så den passer bedre til det ønskede resultat (jfr. tabellen Temperature Manager i slutningen af dette kapitel).

Vælg den ønskede kogezone.

- Tryk en eller flere gange på ⚪ = (4), for at vælge det bedst egnede niveau blandt de disponible:

	Melting*(Smeltning)
	Warming*(Opvarmning)
	Simmer*(Simren)
* Jfr. tabellen Temperature Manager i slutningen af dette kapitel.

- Tryk igen herpå, for at slukke.

Tastblokeringen giver mulighed for at blokere pladens indstillinger, for at forebygge utilsigtet manipulation og lade de allerede indstillede funktioner være aktive.

Aktivering:

• tryk på

(9)

- lysdioden over tasten tænder, hvilket angiver at den er aktiveret

Gentag handlingen for at inaktivere.

● Child Lock (Børnesikring)

Child Lock systemet undgår, at børn risikerer tilfældigvis at tænde for kogezonerne og for udsugningszonen, ved at umuliggøre aktivering af en hvilken som helst funktion. Child Lock systemet kan udelukkende aktiveres med tændt produkt, men med kogezonerne (og udsugningszonen) der er slukket.

Aktivering:

- tryk og hold samtidig trykket ned tasterne

(9) og

(10), et akustisk signal lyder, der angiver, at en er aktiv, og et "L" vises på displayene (13) og

Gentag handlingen for at inaktivere.

Timer

Timerfunktionen er en nedtællingsfunktion, der kan indstilles, også samtidig, på hver kogestone (og på udsugningszonen). Når den indstillede tid er gået, slukkes kogezonerne (eller udsugningszonen) automatisk, og et akustisk signal advarer brugeren.

Aktivering/Justering af funktionen Timer for kogepladen

• Vælg kogezonen (effekt ^1 0).
- Tryk på — + (8), for at tage adgang til funktionen Timer
- Justér Timerens varighed:

Tryk på valgknappen +, for at forlænge tiden til den automatiske slukning

tryk på valgknappen ■, for at afkorte tiden til den automatiske slukning

Om ønsket kan denne fremgangsmåde gentages for de andre kogezoner.

Bemærk: Hver kogezone kan have indstillet en forskellig Timer; på displayet (15) visualiseres nedtællingen for den valgte kogezone i 10 sekunder, hvorefter nedtællingen med den korteste tid visualiseres.

Når timeren har fuldført nedtællingen, lyder der et lydsignal (i 2 minutter, eller stopper hvis man trykker på en af kogepladens taster), mens displayet (15) blinker, med symbolet "0.00

Bemærk: Ved siden af kogezonens display, mens Timeren er i brug, vises symbolet (19)

Sådan slukkes timeren:

• vælg kogezonen
- indstil værdien for timeren på "0", vha.

Bemærk: Funktionen er fortsat aktiv, hvis ikke du i mellemtiden trykker på andre taster.

● Egg Timer (minutur)

Egg Timeren er en uafhængig nedtælling i forhold til kogezonerne (og udsugningszonen). Egg Timeren aktiveres ved at trykke på — + (8) .

Bemærk: Funktionen Egg Timer reguleres ved at føgle den samme fremgangsmåde som for funktionen Timer.

Når timeren har fuldført nedtællingen, lyder der et lydsignal (i 2 minutter, eller stopper hvis man trykker på en af kogepladens taster), mens displayet (15) blinker, med symbolet "0.00

Pause

Funktionen Pause stiller enhver aktiv funktion på kogepladen i bero, og nulstiller tilberedningseffekten.

Aktivering:

- tryk på (10) - der visualiseres et " / " på display (13).

Inaktivering af funktionen:

Bemærk: dette indgreb genopretter pladens tilstand før pausen

• tryk på ⑪ (10)

- træk, inden for 10 sekunder, fingeren mod højre, hen over

Markeringslinjen (3), til kogezone 2 (FIG.19);

Bemærk: Hvis handlingen ikke udføres inden for dette tidsrum

forbliver pausefunktionen aktiv.

Bemærk: Hvis Pausefunktionen ikke inaktiveres efter 10 minutter slukker kogepladen automatisk.

- Recall

Funktionen Recall giver mulighed for at genskabe alle de kogepladens indstillinger, hvis den slukkes ved et uheld.

Aktivering:

- tænd for pladen ⏻ inden 6 sekunder efter slukning

• tryk på "

inden de næste 6 sekunder

● Automatic Heat UP

Funktionen Automatic Heat UP giver mulighed for hurtigere at oparbejde den ønskede effekt; med denne funktion har man den fordel, at tilberedningen er hurtiger, men uden risiko for at brænde maden, fordi temperaturen ikke overskrider det indstillede niveau.

Denne funktion er disponibel for effektniveauerne 1 - 8.

Aktivering:

- Tryk langvarigt på den ønskede effekt på Markeringslinjen (3)

- der visualiseres et "P" på display (13).

● Power Limitation

Power Limitation funktionen gør det muligt at indstille produktets funktion ved at begrænse den maksimale opsugning.

Bemærk: Justeringen skal gennemføres med slukket plade, uden at trykke på tasten ⏻, når kogepladen forbindes til el nettet, eller ved genforbindelse af selve el-nettet, inden for de næste 2 minutter.

For at indstille Power Limitation funktionen:

- tryk og hold tasten længe kortvarigt lydsignal

- bladr samtidig på slidere FL og RL ! . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . venstre mod højre,

Og hold trykket længe udfor bogstaveme P, indtil der høres et kortvarigt lydsignal

1. displayets Timer (15) viser symbolerne "CF6", hvilket indikerer, at det er muligt at udføre indstillingen

2. Displayet i zonen FL viser den aktuelle

indstilling**

** standardindstillingen er justeret på 7,4 KW

• for at ændre Power Limitation indstillingen skal man bladre på slider FL !
• fra venstre mod højre, for at øge Kw
• fra højre mod venstre, for at sænke Kw

Der udsendes et langt lydsignal, hvilket bekræfter at indstillingen er gennemført, og funktionen lukkes.

BRUG AF SUGEAPPARATET

Tænding

Tryk på (berør) ON/OFF kogeplade/sugeapparat Advarselslampen tænder, for at indikere, at kogepladen/sugeapparatet er parat til brug. Tryk igen for at slukke

Bemærk: Denne funktion har forrang for alle andre.

●Tænding af sugeapparat:
Berør (tryk på) Markeringslinjen (6), for at aktivere sugeapparatet
- Udsugningshastighed (styrke)

Berør og lad fingeren glide på langs hen over Markeringslinjen (6):

Mod højre, for at øge sugehastigheden (effekt) (0-10);

Mod venstre, for at reducere sugehastigheden (effekt) (10-0);

Timer

Aktivering/Justering af funktionen Timer for sugeapparatet

• Markér sugeapparatet (hastighed ^1 0).
• Tryk på — + (8), for at tage adgang til funktionen Timer (uafhængigt af niveau)

- Justér Timerens varighed: Tryk på valgknappen +, for at forlænge tiden til den automatiske slukning tryk på valgknappen —, for at afkorte tiden til den automatiske slukning

på displayet (15) visualiseres nedtællingen,

Bemærk: Ved siden af sugeapparatets display, mens

Timeren er i brug, vises symbolet (19)

Når timeren har fuldført nedtællingen, lyder der et lydsignal (i 2 minutter, eller stopper hvis man trykker på en af kogepladens taster), mens displayet (15) blinker, med symbolet "0.00

Sådan slukkes timeren:

• vælg kogezonen
- indstil værdien for timeren på "☐", vha.

Bemærk: Funktionen er fortsat aktiv, hvis ikke du i mellemtiden trykker på andre taster.

- Indikator til filtermætning

Emhætten signalerer når det er nødvendigt at udføre filtrenes vedligeholdelse:

Fedtfilter

Lysdioden "FILTER" (17) tænder

Filter med aktivt kul der modvirker os

lysdioden "FILTER"(17) blinker

● Nulstilling af filtermætning

Efter at have udført vedligeholdelsen af filtrene (fedt og/eller aktivt kul) trykkes længe på knappen A; lysdioden "FILTER" slukker og genstarter indikatorens tælling.

- Aktivering af indikator til mætning af filteret med aktivt kul der modvirker os

Denne indikator er sædvanligvis deaktiveret.

For at aktivere den, følg de nedenstående anvisninger:

• tænd bordemhætten med;
• med slukket emhætte og kogeplader tryk og hold trykket (A);

- "FILTER" den tændes og slukkes igen, hvilket indikerer at aktiveringen er gennemført.

● Deaktivering af indikator til mætning af filteret med aktivt kul der modvirker os

Gentag den ovenfor beskrevne operation for at aktivere FILTER" den blinker og slukkes igen, hvilket indikerer at deaktiveringen er gennemført.

● Automatisk drift

Emhætten tænder med den bedst egnede hastighed, og tilretter udsugningskapaciteten til den maksimale stegeniveau, i brug på kogezonerne.

Når kogepladen slukkes, justerer emhætten udsugningshastigheden, og reducerer den gradvist, for at fjerne rester af dampe og lugte.

For at aktivere denne funktion:

Tryk på Ⓐ(7) i kort tid, lysdioden “(A)” (18) tænder, for at vise at kappen er i drift med denne funktion.

- Automatisk drift af emhætten med SNAP®

For at forbinde emhætten og SNAP ^® , henvises der til vejledningen leveret sammen med SNAP ^® eller også webstedet www.elica.com.

Bemærk: SNAP® er en hjælpeudsugningsenhed, der er i stand til at fungere sammen med emhætten.

For at aktivere denne funktion:

Tryk på (7), lysdioden “(A)”(18) og lysdioden “SNAP” (21) lyser, for at vise, at emhætten er i drift med denne funktion aktiveret.

Apparatet er beregnet til brug sammen med et Window sensor KIT (leveres ikke af producenten).

Ved at installere et Window sensor KIT (kun ved brug i UDSUGNINGSTILSTAND), vil luftudsugningen stoppe med at virke hver gang vinduet i rummet, som KITTET er monteret på, bliver lukket.

- Den elektriske tilslutning af KITTET til apparatet skal udføres af kvalificeret og specialiseret teknisk personale. - KITTET skal certificeres separat iht. sikkerhedskravene for komponenten og dens anvendelse sammen med apparatet. Installationen skal udføres iht. de gældende forskrifter vedr. husholdningsudstyr.

PAS PÅ:

- KITTETS ledningsnet, som skal sluttes til apparatet, skal være en del af et certificeret kredsløb med ekstra lav sikkerhedsspænding (SELV).

- producenten af dette apparat er ikke ansvarlig for eventuelle problemer, skader og brande forårsaget af fejl og/eller funktionsfejl og/eller ukorrekt installation af dette KIT.

Effektniveau (forudindstillet)		Beskrivelse
	Melting	Indstiller et effektniveau, der passer til langsom smeltning af delikate produkter uden at påvirke smagen (chokolade, smør osv.).
	Warming	Indstiller et effektniveau, der passer til forsigtigt at opretholde retternes temperatur, uden at de kommer i kog.
	Simmer	Indstiller et effektniveau, der passer til at småkoge retter i længere tid. Velegnet til at tilberede tomatsauce, ragout, supper, minestrone, opretholde et kontrolleret kogeniveau (ideel til tilberedning i vandbad). Man undgår ubehagelig overkogning af maden og at maden brænder på, som ellers ofte kan ske med denne slags tilberedning.Brug denne funktion, når retten allerede har været på kogepunktet.

4.1 Effekttabel

Effektniveau Tilberedningstype		Anvendelse af niveauet(Angivelsen supplerer dine egne erfaringer og tilberedningsvaner)
Maks. effekt	Boost	Hurtig opvamning	Ideel til at bringe fødevarens temperatur hurtigt op, til kogepunktet hvis det er vand, eller hurtig opvarmning af fedtstoffer til tilberedningen
	8-9	Stege - Koge	Ideel til at brune kød, igangsætte en tilberedning, friturestege frysevarer, hurtig opvarmning
Høj effekt	7-8	Brune – stege – koge - grille	Ideel til at stege, vedligeholde kogning, tilberede og grille (i kort tid, 5-10 minutter).
	6-7	Brune – tilberede – stuvning – stege - grille	Ideale per soffriggere, mantenere bolliture leggere, cuocere e grigliare (per media durata, 10-20 minuti), preriscaldare accessori
Mellemhøj effekt	4-5	Tilberede – stuvning – stege - grille	Ideel til stuvning, vedligeholde kogning på lavt niveau, tilberede (i længere tid). Indkogning af pasta, risotto, sauce o.l.
	3-4	Tilberede – svag kogning - indkogning	Ideel til tilberedning af længere varighed (ris, saucer, grydestege, fisk), når tilberedningen foregår i væske (fx vand, vin, suppe, mælk), indkogning af pasta
	2-3	Tilberede – svag kogning - indkogning	Ideel til længerevarende tilberedning (mængde mindre end en liter: ris, saucer, grydestege, fisk), når tilberedningen foregår i væske (fx vand, vin, suppe, mælk)
Lav effekt	1-2	Smelte – optø – holde varme - indkogning	Ideel til at smelte smør, forsigtig smeltning af chokolade, optøning af små fødevarer
	1	Smelte – optø – holde varme - indkogning	Ideel til at holde madvarer varme i små portioner lige efter tilberedningen eller holde serveringsklare retter varme samt til indkogning af risotto
OFF	Effekt nul	Afsætningsflade	Kogepladen er i stand-by eller slukket (mulighed for restvarme efter tilberedning, som signaleres med H-L-O)

4.2 Tilberedningstabel

Fødevaretype	Retter eller tilberedningstype		Effektniveau og tilberedningens faser
			Første fase	Effekt	Anden fase	Effekt
Pasta, ris	Frisk pasta	Opvarmning af vandet		Booster-9	Kogning af pasta og opretholdelse af kogepunktet	7-8
	Frisk pasta	Opvarmning af vandet		Booster-9	Kogning af pasta og opretholdelse af kogepunktet	7-8
	Kogt ris	Opvarmning af vandet		Booster-9	Kogning af pasta og opretholdelse af kogepunktet	5-6
	Risotto	Sautering og opvarmning af ris		7-8	Tilberedning	4-5
Grøntsager	Kogte	Opvarmning af vandet		Booster-9	Kogning	6-7
	Stegte	Opvarmning af olien		9	Stegning	8-9
	Friturestegte	Opvarmning af tilbehøret		7-8	Tilberedning	6-7
	Stuvede	Opvarmning af tilbehøret		7-8	Tilberedning	3-4
	Dybtstegte	Opvarmning af tilbehøret		7-8	Tilberedning til gyldne	7-8
Kødvarer	Steg	Bruning af kødet i olie (hvis med smør, niveau 6)		7-8	Tilberedning	3-4
	Grillet	Foropvarmning af panden		7-8	Grillning på begge sider	7-8
	Grydesteg	Bruning i olie (hvis med smør, niveau 6)		7-8	Tilberedning 4-5
	Stuvning	Bruning i olie (hvis med smør, niveau 6)		7-8	Tilberedning	3-4
Fisk	Grillet	Foropvarmning af panden		7-8	Tilberedning	7-8
	Stuvning	Bruning i olie (hvis med smør, niveau 6)		7-8	Tilberedning	3-4
	Stegt i olie	Opvarmning af olie eller fedtstof		8-9	Stegning	7-8
Æg	Spejlede		Opvarmning af panden med smør eller fedtstof	6	Tilberedning	6-7
	Omelet		Opvarmning af panden med smør eller fedtstof	6	Tilberedning	5-6
	Blødkogt/hårdkogt		Opvarmning af vandet	Booster-9	Tilberedning	5-6
	Pandekage		Opvarmning af panden med smør	6	Tilberedning	6-7
Saucer	Tomat	Bruning med olie (hvis med smør, niveau 6)		6-7	Tilberedning	3-4
	Ragout	Bruning med olie (hvis med smør, niveau 6)		6-7	Tilberedning	3-4
	Besciamel	Tilberedning af grundingredienter (smeltning af smør og mel)		5-6	Bringes til let opkogning	3-4
Desserter, cremer	Kagecreme	Bringer mælken i kog		4-5	Vedholder let kogning	4-5
	Budding	Bringer mælken i kog		4-5	Vedholder let kogning	2-3
	Ris i mælk	Opvarmer mælk		5-6	Vedholder let kogning	2-3

5. Vedligeholdelse

Vedligeholdelse af kogeplan

Pas på! Før der udføres nogen form for rengøring eller vedligeholdelse, skal det tilsikres, at kogezonerne er slukkede, og at varmeadvarselslampen ikke længere er synlig.

5.1 Rengøring

Kogepladen skal rengøres efter hver anvendelse.

Vigtigt:

Undgå brug af ætsende svampe og af skuresvampe Deres brug risikerer med tiden at beskadige glasset.

Brug ikke irriterende kemiske rengøringsmidler, som fx spray til ovnrens eller pletfjernere.

Efter hver brug skal kogepladen køle af, og herefter rengøres for at fjerne fastbrændte rester eller pletter fra madrester.

Sukker og fødevarer med højt sukkerindhold skader kogepladen og skal straks fjernes.

Salt, sukker og sand vil kunne ridse glasoverfladen.

Brug en blød klud, køkkenrulle eller specifikke produkter til rengøring af induktionsplader (følg fabrikantens anvisninger).

DU MÅ ALDRIG BRUGE DAMPRENSERE!!!

Vigtigt:

Ved tilfældige og store udslip af væsker fra gryderne, er det muligt at gribe ind ved brug af udtømningsventilen, der sidder på produktets nedre del, for at fjeme alle rester og udføre en rengøring med den maksimale hygiejniske sikkerhed.

Fig. 18

Til en dybere og mere grundig rengøring, er det muligt fuldstændigt at fjerne det nedre kar.

Fig. 19

Rengøring af metalgrillen:

Risten skal vaskes i hånden med varmt vand og neutralt vaskemiddel og tørres grundigt for at undgå rust.

Vedligeholdelse af sugeapparat

Rengøring

Til rengøringen anvend UDELUKKENDE en fugtig klud med flydende neutrale rengøringsmidler. UNDGÅ BRUG AF REDSKABER ELLER INSTRUMENTER TIL RENG∅RINGEN!

Undgå brug af produkter, der indeholder slibemidler.

UNDGÅ BRUG AF SPRIT!

Fedtfilter

Tilbageholder fedtpartiklerne, der stammer fra stegningen.

Filteret skal rengøres en gang om måneden (eller når signaleringssystemet for filtermætning angiver behovet), ved brug af milde vaskemidler, manuelt eller i opvaskemaskine ved lav temperatur og med kort opvaskecyklus.

Ved vask i opvaskemaskine, risikerer fedtfilteret at blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber.

Fig. 15

Filter Med Aktivt Kul - Keramik

(Udelukkende til filtrerende udgave)

Opfanger lugt fra madlavning

Produktet er udstyret med et sæt lugtfiltre. Efter kortere eller længere tids brug afhængigt af den type mad, der tilberedes, og hyppigheden af rengøring af fedtfilteret, er det nødvendigt at udskifte lugtfilteret. Luftfiltrene kan regenereres termisk hver 2-3 måneder i en foropvarmet ovn ved 200 °C i 45 minutter. Korrekt regenerering sikker en konstant filtreringseffektivitet i 5 år.

Advarsel! Anbring ikke filtre på bunden af ovnen, men anbring dem i en gryde og anbring dem i en mellemhøjde.

Fig. 17 - 17a - 17b - 17c

5.2 Fejlfinding

FEJLKODE	BESKRIVELSE	MULIGE ÅRSAGER	UDBEDRING AF FEJL
E2	Kontrolpanelet slukker ved for høje temperaturer	De elektroniske deles indvendige temperatur er for høj	Vent til kogepladen er kølet af, før den bruges igen
FEJL03+ lydsignal[w7cx]	En kontinuerlig (uafbrudt) aktivering af tasten er detekteret.Grænsefladen slukker efter 10 sekunder.	Vand, gryder eller køkkengrej oven på brugerens grænseflade.	Rengør overfladen og fjern eventuelle genstande fra pladen.
Til alle de andre fejlsignaleringer ( E ... U ... )	Kontakt teknisk service og meddel fejlkoden

5.3 Serviceafdeling

Før du kontakter serviceafdelingen.

1. Kontrollér, om det er muligt at løse problemet på egen hånd, ifølge oplysningerne under "Fejlfinding".

2. Sluk apparatet og tænd det igen for at se, om fejlen er rettet.

Hvis problemet efter de ovenfor anført eftersyn vedvarer, skal du kontakte din nærmeste serviceafdeling.
