5DB96451 - Kuhinjska napa BLAUPUNKT - Brezplačna navodila za uporabo

Vrsta izdelka	Napa
Znamka	Blaupunkt
Model	5DB96451
Montaža	Stenska ali otočna (standardna različica s palico)
Delovanje	Odvodna (zunanji odvod) ali filtrirna (recikliranje z ogljenim filtrom)
Hitrosti sesanja	4 hitrosti + način avtomatskega senzorja
Upravljanje	Dotik (TSL) z belo osvetlitvijo ozadja
Osvetlitev	Vgrajena LED, barvna temperatura 4000 K, možnost daljinskega upravljanja (BLZ 502)
Časovnik	Da, nastavljiv na 5, 10 ali 20 minut
Avtomatski senzor	Samodejna regulacija hitrosti sesanja
Filter proti maščobam	Kovinski, pralen v pomivalnem stroju (kratek cikel, nizka temperatura)
Ogljeni filter	Aktiven, priporočljiva zamenjava vsakih 6 mesecev (ni priložen nap)
Alarm zasičenosti filtrov	Filter proti maščobam: utripanje po 40 urah; ogljeni filter: stalno sveti po 120 urah
Samodejni izklop	4 ure po zadnjem pritisku; zakasnitev 7 min na zadnji hitrosti, če pretok > 650 m³/h
Električno napajanje	230 V ~, 50 Hz, priključek z diferenčnim stikalom 30 mA
Dolžina kabla	1250 mm
Minimalna razdalja za namestitev	65 cm za električno kuhanje; 65 cm za plin ali mešano (ali več v skladu z navodili kuhalne plošče)
Vzdrževanje	Zunanje čiščenje z nevtralnim detergentom; notranjost razen območja za filtrom
Zamenjava LED osvetlitve	Obrnite se na tehnično službo (LED komplet ni zamenljiv s strani uporabnika)
Varnostna navodila	Ne cvrite pod napo; nadzor pri cvrtju; otroci, mlajši od 8 let, pod nadzorom

Pogosto zastavljena vprašanja - 5DB96451 BLAUPUNKT

Kako namestiti napo Blaupunkt 5DB96451?

Installacijo mora opraviti usposobljen tehnik. Upoštevajte minimalno razdaljo 65 cm med napo in kuhalno ploščo (ali več v skladu z navodili kuhalne plošče). Napo lahko namestite v odvodni (zunanji odvod) ali filtrirni način (recikliranje z ogljenim filtrom). Prepričajte se, da stena prenese težo naprave.

Kako očistiti filtre proti maščobam?

Kovinske filtre proti maščobam je treba čistiti enkrat mesečno. Lahko jih operete ročno z neagresivnim detergentom ali v pomivalnem stroju pri nizki temperaturi in kratkem ciklu. Pomivanje v pomivalnem stroju lahko povzroči razbarvanje, vendar to ne vpliva na učinkovitost filtra.

Kdaj zamenjati ogljeni filter?

Aktivni ogljeni filter je treba zamenjati vsakih 6 mesecev pri normalni uporabi. Ni ga mogoče prati ali reciklirati. Napa signalizira zamenjavo s stalnim svetenjem simbola F po 120 urah delovanja.

Kako uporabljati časovnik?

Pritisnite tipko E za vklop časovnika. Trajanje je 5 minut ob prvem pritisku, 10 minut ob drugem in 20 minut ob tretjem. Tipka E utripa med odštevanjem. Za ponastavitev pritisnite tipko motorja C.

Kaj storiti, če LED osvetlitev ne deluje več?

LED osvetlitev je komplet, ki ga uporabnik ne more zamenjati. V primeru okvare kontaktirajte tehnično službo za popolno zamenjavo svetlobnega sklopa.

Ali lahko napo uporabljam brez zunanjega odvoda?

Da, napa lahko deluje v filtrirnem načinu. Za to namestite aktivni ogljeni filter (ni priložen) in zrak bo recikliran ter izpuščen skozi zgornjo rešetko. Prepričajte se, da je napa v načinu recikliranja.

Kako ponastaviti alarm zasičenosti filtrov?

Po čiščenju ali zamenjavi filtrov pritisnite tipko F za ponastavitev alarma. Simbol F utripa za filter proti maščobam (40 ur) in stalno sveti za ogljeni filter (120 ur).

Ali je mogoče napo upravljati na daljavo?

Napo lahko opremite s sprejemnikom (ref. BLZ 501) in daljinskim upravljalnikom (ref. BLZ 502) za nadzor osvetlitve (barvna temperatura in intenzivnost). Delovanje motorja ostaja upravljano z dotikalno ploščo.

Kakšna je poraba električne energije nape?

Poraba ni izrecno navedena v navodilih. Za zmanjšanje vpliva na okolje vedno uporabljajte najnižjo hitrost, primerno kuhanju, in ugasnite luči, ko zapustite območje kuhanja.

Kaj storiti v primeru splošne okvare?

Najprej preverite električno napajanje in diferenčno stikalo (30 mA). Če težava ne izgine, izključite napravo in kontaktirajte servisno službo Blaupunkt. Ne poskušajte popravljati sami.

NAVODILA ZA UPORABO 5DB96451 BLAUPUNKT

Aparat lahko uporabljajo otroci stari manj kot 8 let in osebe z zmanjsano fizieno, senzorieno ali mentalno sposobnostjo ali brez izkušenj oziroma znanja le, ee so pod nadzorom ali pa se jih je poueilo z navodili o varni uporabi aparata in so razumele tveganja, ki so pri tem prisotna. Otroci se z aparatom ne smejo igrati. Eiseenja in vzdrevanja, ki jih opravlja uporabnik, ne smejo opravljati otroci nenadzorovano. Nape nikoli ne uporabljaje brez pravilno namešene reşetke!

Med uporabo kuhalne plosee se dostopni deli lahko pregrejejo.

Zrak se ne sme odvajati v dimovod, ki se uporablja za odvod dimnih plinov, proizvedenih z aparati, v katerih zgoreva plin ali druga goriva. Ko se kuhinjska napa uporablja istoëasno z drugimi aparati, v katerih zgoreva plin ali druga goriva, mora biti v prostoru vedno zagotovljeno ustrezno zraëenje. Strogo je prepovedano hrano pripravljati na odprtem ognju pod napo. Uporaba odprtega ognja škoduje filtrom in lahko povzroei po-are, zato se tega morate vedno izogibati. Cvrtje se mora opravljati nadzorovano, da se prepreëi vnetje pregretega olja. Glede tehnienih in varnostnih ukrepov, ki jih je potrebno uveljavljati pri odvodu dimnih plinov, natanëno upostevejte doloëila predpisov pristojohni krajevnih oblasti.

Ta aparat je oznaèen skladno z Evropsko direktivo o odpadni elektréri ni in elektronski opremi 2002/96/ES, Waste Electrical and Electronic Equipment (WEEE). Z zagotovitvijo pravilne odstranitve tega izdelka uporabnik prispeva k prepreëevanju potencialnih negativnih vplivov na okolje in na zdravje.

Znak na izdelku ali na prilo-eni dokumentaci ji opozarja, da se izdelka ne sme odlagati med komunalne odpadke, temvee ga je treba odnesti na ustrezno zbirno mesto za recikliranje odpadne elektriene in elektronske opreme. Napravo odlagajte skladno z lokalnimi predpisi, ki veljajo na podroeju odlaganja odpadkov. Za dodatne informacije o ravnanju s tem izdelkom, njegovi ponovni uporabi in recikliranju se obrnite na ustrezno lokalno slu-bo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili. Ee je napajalni kabel poskodovan, ga mora zamenjati proizvajalec ali njegova slu·ba za tehnieno pomoë ali vsekakor oseba s podobno usposobljenostjo, da se takto prepreëi vsakrsna nevarnost.

Oglejte si tudi risbe na prvih straneh s erkovnimi in stevilenimi sklici, ki so navedeni v pojasnjevalnem besedilu. Nataneno se ravnajte po navodilih, podanih v tem priroeniku. Zavraea se vsaka odgovornost za morebitne te-ave, skodo ali po-are, ki bi na napravi nestali zaradi neupoštevanja navodil, podanih v tem priroeniku.

Svetujemo vam, da nape ne pritrdite na steno, ki ne more prenašati teže, na primer iz mavčnih plošć, in da je ne vgradite v notranjost omarice.

Napa mora biti oddaljena majmanj 65 cm od kuhalne plošće pri elektricnih štedilnikih in majmanj 65 cm pri plinskih ali mešanih štedilnikih. Č je v navodilih za namestitev plinske kuhalne plošć enavedena veačj razdalja, je slednjo treba upostevati.

Napa ima zgornji izhod zraka B za zunanje odvajanje dimnih plinov (odzracevalna razlicica A- odvodna cev ni priložena). Ce dimnih plinov in hlapov, ki nastajao pri kuhanju, ni mogoce odvajati navzven, lahko napo uporabite v obtočni razlicici F, tak do namestite filter z aktivnim ogljem F, tak so dimn plini in hlapi reciklirajo skozi zgornjo resetko G.

Zagotovite, da se v blizini nape nahaja mesto za dostop do elektricnega omrežja in da je elektricna napeljava opremljena z diferencnim stikalom 30 mA. Napetost omrežja mora biti skladna z napetostjo, ki je podana na etiketi z lastnostmi, namesceno v notranjosti nape. Napa je opremljena z elektricnim kablom dolzine 1250 mm, z vtikačem ali brez. Če je opremljen z vtikačem, napo priklopite v vticnico, ki je skladna z veljavnimi predpisi in se nahaja na dostopnem mestu, Če ni (direktna vezava v omrežje), namestite s predpisi skladno dvopolno stikalo z razmikom odprtih kontaktov najmanj 3 mm (dostopno). To montažo in elektricne povezave mora skladno s predpisi opraviti specializiran tehnik.

Merjenje zmogljivosti izdelka opravljeno v skladu uredbo (EU) st. 65/2014 - sklic: IEC 61591

Največjo zmogljivost se doseže s postavitvijo premićnih plošć, če so prisotre, v odprtì položaj.

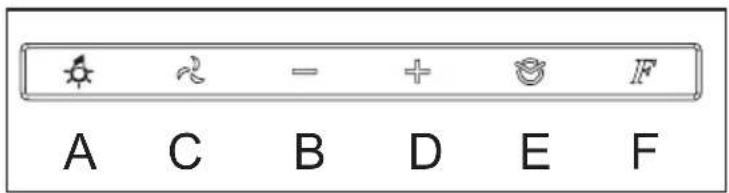

V izkljucenem stanju se ob pritisku na kateri koli gumb vkljuci komandna plošca v stanju pripravljenosti in gumbi se osvetlijo z belo svetlobo, tak do lahko uporabnik vidi in izbere zeeleno funkcijo. Ob dodat-nem pritisku na enega od gumbov se vkljuci ustrezna funkcija in prižge njen simbol. Po izkljucitvi vseh funkcjij komandna plošca ostane v pripravljenosti še 30 sekund, nato pa se samodejno izkljuci.

A: Gumb ON/OFF luči: ob pritisku na gumb se prižgejo ali ugarnejo luči nape.

C: Gumb ON/OFF motorja (4 hitrosti): ob pritisku na gumb začne napa delovati s hitrostjo, v kateri je bila izkljucena. S pritiskom na gumba "D" in "B" se lahko spreminja hitrost (moč) sesanja.

B: Gumb za zmanjsanje hitrosti (moči) sesanja: ob pritisku na gumb se zmanjsa hitrost sesanja nape.

D: Gumb za povečanje hitrosti (moči) sesanja: ob pritisku na gumb se poveča hitrost sesanja nape.

E: Gumb Časovnika: ob pritisku na gumb se, ne glede na izbrano hitrost sesanja, vključi Časovnik. Ob prvem pritisku se Časovnik nastavi na 5 minut, ob drugem na 10 minut in ob tretjem na 20 minut. V tem Času gumb E utripa. Za ponastavitev Časovnika pritisnite na gumb motorja C.

F: Gumb ponastavitve filtrov: ob pritisku na gumb se ponastavi Čas za opozorilo za zasičenost kovinske-ga filtrza za masčobo (1) in menjavo oglenga filtra (2).

(1) Po 40 urah delovanja nape bo začel na prikazovalniku utripati simbol F, ki oznacuje, da je treba očistiti kovinske filtrte za masčobo.

(2) Po 120 urah delovanja nape se bo na prikazovalniku prižgal simbol F, ki označuje, da je treba za-menjati filtrze z aktivnim ogljem.

Funkcija senzorja: ob hkratnem pritisku na gumba "B" in "D" se vkljuci senzor. V tem načinu se hitrost sesanja nastvljama samodejno, gumba B in D pa izmenić utripata. V ročni način se vrnete s pritiskom na gumb "B" ali "D".

Na vseh napah zzmogljivostjo nad 650~m3 / h je najvecja hitrost czsovno omejena; trajanje slednje je 7 minut, po tem czasu samodejno vrne na zadnjo hitrost, ki ni czsovno omejena.

VzdTitexkanje

Pred vsakrsnim vzdrrzevalnim posegom na napi, izkljucite njeno elektrichno napajanje.

Cischenje

Napo je potrebno redno Čistiti, tak o notranjost (razen območja za masćobnimi filtri) kot tudi zunanjost. Za Čišcenje uporabljajte krpo, navlaženo z denaturiranim alkoholom ali nevtralnimi tekovičimi Čistili. Izogibajte se uporabi Čistil z abrazivi.

Pozor

Neuostoivanje pravil za ciscenje nape in zamenjavo ter ciscenje filtrov predstavlja tveganje pozarov. Zato vam svetujemo, da sledite priporocenim navodilom.

Maščobni filter

ocistiti ga je treba enkrat mesecno z ne agresivnimi cistilnimi sredstvi, rocno ali v pomivalnem stroju pri nizki temperaturi in kratkim ciklom pranja. S pranjem v pomivalnem stroju se kovinski mascboni filter lahko pomotni, njegove filtrirne značilnosti pa se nikakor ne spremenijo.

Ogljeni filter (samo za obtočno razlicico)

Filter z aktivnim ogljem F ni ne pralen ne obnovljiv. Ogljeni filter je treba zamenjati vsakih 6 mesecev. Zadržuje neprijetne vonjave, ki nestajajo pri kuhanju.

LED SVETILA

V primeru nedelovanja svetilnega sklopa so obrnite na sluzbo za tehnicno pomoč, da vam celoten sklop zamenjajo.

Manjši vpliv na okolje:

Zamanjso porabo kuhinjske nape je priporočljivo, da vedno uporabljate najnizjo hitrost odzračevanja med tistimi, ki ustrezajo intenszivnosti kuhanja, da naprave ne pustite vključene več kot 15 minut po končanem kuhanju ter da vedno izklopite osvetljavo na napi, če se med kuhanjem oddaljite od kuhalne povrsine.

Pripojenie prijima c a naprogramovanie dialkoveho ovladania pre volite'nu rozsirenu funkciu Multi Control (ovladanie farby svetla a stmievanie jasu)
