5DB96451 - Köksfläkt BLAUPUNKT - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Blaupunkt
Modell	5DB96451
Installation	Vägg- eller ö-montering (standardversion med stick)
Driftläge	Frånluft (utvändig avluftning) eller cirkulation (återcirkulation med kol-filter)
Fläkthastigheter	4 hastigheter + automatiskt sensormodus
Manövrering	Pekskärm (TSL) med vit bakgrundsbelysning
Belysning	Inbyggd LED, färgtemperatur 4000 K, valfri fjärrkontroll (BLZ 502)
Timer	Ja, inställbar på 5, 10 eller 20 minuter
Automatisk sensor	Automatisk reglering av fläkthastigheten
Fettfilter	Metall, diskmaskinsäkert (kort program, låg temperatur)
Kol-filter	Aktivt kol, rekommenderas att byta var 6:e månad (medföljer inte fläkten)
Filteralarm	Fettfilter: blinkar efter 40 h; kolfilter: fast sken efter 120 h
Automatisk avstängning	4 timmar efter senaste tryck; 7 minuters fördröjning på sista hastigheten om luftflöde > 650 m³/h
Strömförsörjning	230 V ~, 50 Hz, anslutning med jordfelsbrytare 30 mA
Kabellängd	1250 mm
Minsta installationsavstånd	65 cm för elektrisk spishäll; 65 cm för gas eller blandad (eller mer enligt spishällens instruktioner)
Underhåll	Utvändig rengöring med neutralt rengöringsmedel; invändig förutom området bakom filtret
Byte av LED-belysning	Kontakta teknisk service (LED-enheten kan inte bytas av användaren)
Säkerhetsanvisningar	Flambera inte under fläkten; övervakning vid fritering; barn under 8 år måste övervakas

Vanliga frågor - 5DB96451 BLAUPUNKT

Hur installerar jag Blaupunkt 5DB96451-fläkten?

Installationen måste utföras av en kvalificerad tekniker. Se till att hålla ett minsta avstånd på 65 cm mellan fläkten och spishällen (eller mer enligt spishällens instruktioner). Fläkten kan monteras i frånluftsversion (utvändig avluftning) eller cirkulationsversion (återcirkulation med kol-filter). Se till att väggen kan bära apparatens vikt.

Hur rengör jag fettfiltren?

Metallfettfiltren bör rengöras en gång per månad. De kan tvättas för hand med ett milt rengöringsmedel eller i diskmaskinen på låg temperatur och kort program. Diskmaskinstvätt kan orsaka missfärgning, men det påverkar inte filtrets effektivitet.

När ska jag byta kol-filtret?

Aktivt kol-filter måste bytas ut var 6:e månad vid normal användning. Det går inte att tvätta eller återvinna. Fläkten signalerar byte genom att symbolen F lyser fast efter 120 timmars drift.

Hur använder jag timern?

Tryck på knappen E för att aktivera timern. Tiden är 5 minuter vid första trycket, 10 minuter vid andra och 20 minuter vid tredje. Knappen E blinkar under nedräkningen. För att återställa, tryck på motorknappen C.

Vad gör jag om LED-belysningen inte fungerar?

LED-belysningen är en enhet som inte kan bytas av användaren. Vid fel, kontakta teknisk service för fullständigt byte av belysningsenheten.

Kan fläkten användas utan utvändig avluftning?

Ja, fläkten kan fungera i cirkulationsversion. För att göra detta, installera ett aktivt kol-filter (medföljer inte) och luften återcirkuleras och släpps ut genom den övre gallret. Se till att fläkten är i cirkulationsläge.

Hur återställer jag filteralarmet?

Efter rengöring eller byte av filter, tryck på knappen F för att återställa alarmet. Symbolen F blinkar för fettfilter (40 h) och lyser fast för kolfilter (120 h).

Går det att styra fläkten på distans?

Fläkten kan utrustas med en mottagare (ref. BLZ 501) och en fjärrkontroll (ref. BLZ 502) för att styra belysningen (färgtemperatur och intensitet). Motorns drift styrs fortfarande via pekskärmen.

Vad är fläktens strömförbrukning?

Strömförbrukningen anges inte explicit i manualen. För att minska miljöpåverkan, använd alltid lägsta hastigheten som är lämplig för matlagningen och stäng av ljuset när du lämnar matlagningsområdet.

Vad gör jag vid allmänt funktionsfel?

Kontrollera först strömförsörjningen och jordfelsbrytaren (30 mA). Om problemet kvarstår, koppla bort apparaten och kontakta Blaupunkt teknisk support. Försök inte reparera själv.

BRUKSANVISNING 5DB96451 BLAUPUNKT

Apparaten kan användas av barn under 8 År samt av personer med nedsatt fysisk, sensorisk eller mental formåga eller brist på erfarenhet eller kunskap som krävs, Förutsatt att de År under tillsyn�� after att dessa har instruerats om söker användning av apparaten och har forstätt de faror som foreligger. Barn fär inte leka med apparaten. Rengöring och unterhäll avsett att utforas av användaren bör inte utforas av barnutan overvakning. Använd aldrig köksfläktenutan effektiv monterat galler!

De tillgangliga delarna kan overhettas nar kokhalen anvands.

Luften fär inte tommas ut i en ledning som används for att tömma ut avgasrök frän apparater med gasforbränning eller annan bränsleforbränning. Ventilationen i lokalen maste vara lämpig d' spiskapan används samtidigt som andra apparater som använder gas aller andra bränslen. Det ar strängt forbjudet att laga mat med en eldslåga under spiskapan. Användningen av eldslågor ar skadlig for filtren och kan ge upphov till brand, därfor ska man undvika det till varje pris. Fritering maste utföras under kontroll for att undvika att den upphettade oljan fattar eld. För de tekiska atgärder och sakerhetsatgärder som ská vidtas for rökutsläpp, ská du hälla dig strikt till de bestämmelser som stär i regelverken hos behöriga lokala myndigheter.

Denna apparatär märkt i enlighet med EUdirektivet 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Genom att se till attenna produit bortskaffas på korrekt satt, bidrar användaren till att forebygga möjiga negativa konsekvenser for miljön och manniskors hälsa.

Symbolen à proposkuten, aller i medfoljande dokumentation, indikerar att denna produit inte fär behandlas som vanligt hushållsavfall. Den skall i stället lämnas in pa en lamplig uppsamlingsplats for Återvinning av elektrisk och elektronisk utrustning. Produktken maste kasseras enligt lokala miljöbestämmelser for avfallshantering. För mer information om hantering, Återvinning och teranvändning av denna produit, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken)där produits inhandlades. Om den elektriska kabeln ar skadad, sca den bytas ut av tillverkaren aller i en teknikt assistansverkstadller en person med liknande kvalifikationer for att forebygga alla risker.

Häll dig noga till instruktionerna som tillhandahålls ienna bruksanvisning. Vi fransager oss allt ansvar for eventuella fel, skador eller brand som upsptär i apparaten på grund av att man inte foljer instruktionerna i bruksanvisingen. Installationen och den elektriska anslutnigen ske utforas av en specialiserad tekniker.

Virekommenderar dig att inte fästa spiskåpan på en vagg som inte klarar av dess vikt, till exempel en vagg bestaende av gipsskivor, och att inte bygga in den i en möbel.

Apparaten skull vara placerad på minst 60 centimeters avstand frän spishäll med elektriska plattor och 60 centimeter frän gasplattor eller kombinerade gas- och elspisar. Respektera det eventuella större avstand som gasspisens installationsinstruktioner anger.

Fläkten ar utrustad med att övre luftutsläpp B for att utvändigt utsläpp av matos (Utblåsversion A- avledningsör bifogas ej). I det fall det inte gär att leda ut ángor och matos utomhus, kan fläkten användas som filterversion F genom att man monterar 1 aktiv kolfilter F, det filtrerade matoset och ángorna leds ut i lokalen igen genom det övre gallret G.

Se till att det i narheten av spiskåpan finns en Åtkomstpunkt till elnätet och att anlaggningen ar utrustad med en differentialbrytare på 30mA . Natspänningen skä overensstämma med spanningen som anges på etiketten med börvärden som sitter inuti spiskåpan. Spiskåpan ar utrustad med en elkabel som ar 1250 mm lang, med ellerutan kontakt. Om den inte ar utrustad med en kontakt, skä du ansluta spiskåpan till ettag som overensstämmer med de gällande normerna på en tillganglig plats. Om den inte ar utrustad med en kontakt (direktanslutting till nätet), skä du installerera en typgodkänd bipolar strömbrytare med ett avständ mellan kontakterna vid öppning på minst 3 mm (tillganglig). Denna installation och den elektriska anslutningen måste utföras korrekt enlicht gällande bestämmelser av en specialiserad tekniker.

Produktens prestandaterster utförda enligt standard (EU) Nr 65/2014 - Ref: IEC 61591 Den maximala prestandan uppnås genom att placera de rörliga panelerna i öppet lage, om södana finns.

Frän avstängt lage, kan du trycka på vilken knapp som helst for att aktivera kommandot i standbyläge. Symbolerna har en bakgrundsbelysning med vitt sken, vilket gör att användaren har möjlighet att se och valja onskad Funktion.

Nästa gang du trycker på en av knapparna, aktiveras motsvarande Funktion och symbolen tänds. Då alla Funktioner har stängts av, Förblir commandot i standbyläge i cirka 30 sekunder och stängs sedan av automatiskt.

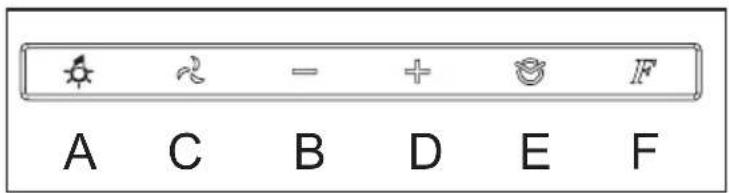

A: Lampans PÅ/AV-knapp: dà du vidrör knappen, tänds eller slocknar kåpans lampor.

C: Motorns PÅ/AV-knapp (4 hastigheter): dà du vidrör knappen, sàts kapan igäng med samma hastighet som innan den stängdes av. Om du sedan trycker på knappen „D" och „B" kan du variera sughastigheten (effekten).

B:Knapp for att minska sughastighet (effekt): dà du vidrör knappen, minskar kápans sughastighet.

D:Knapp for att öka sughastigheten (effekt): dà du vidrör knappen, ökar kåpans sughastighet.

E:Timerknapp: dà du vidrör knappen, aktiveras timerfunktionen, oavsett vilken sughastighet som har valts. Dà du vidrör knappen Första gängen, ställs timern in pà 5 minuter, dà du vidrör knappen den andra gängen, ställs 10 minuter in och vid den tredne gängen ställs 20 minutes in. Underenna fas, blinkar E-knappen. Tryck på motorns C-knapp for att nollställa timern. F:Knapp for att nollställa filtren: dà du vidrörenna knapp, nollställs varningen om att metallfiltret (1) mot fett ar tillsatt och att kolfiltret (2) skabytas ut.

(1) Efter 40 timmars använding av kapan, blinkar symbolen F for att indikera behovet att rengöra metallfiltren mot fett.
(2) Efter 120 timmars anvandning av kapan, tandrs symbolen F for att indikera att du sca byta ut filtrn med aktivt kol.

Givarfungtion: om du samtidigt vidrOR knapparna „B" och „D", aktiveras givaren.

I detta lage, tareras sughastigheten automatiskt och knapparna B och D blinkar vaxelvis. For att gå tillbaka till manuell Funktion, tryck pa en av knapparna „B" eller „D".

I alla kapor med floden over 650~m3 / h ar den sista hastigheten tiddstyrd; dess varaktiget ar 7 minute, after vilka den atergar automatiskt till den senaste icken tidsstyrda hastigheten.

Anslutnng av mottagaren och programmering av fjarrkontrollen for utvidgad Multi Kontrollfunktion (kontroll av Ijusfarg och dimmerfungkion) (tilval)

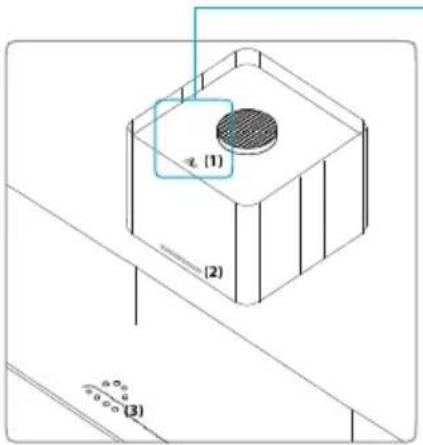

Fig.1Koksfakt i standardutforande med stift (1) och styrpanel (2)

Spiskapanstyrsmed

huvudstrombrytaren spishallen (3)llermedspiskapans styrpanel.

Fargtemperaturen ar 4.000 K.

Fig. 2 Styrenheden for ytterligare Ijusfunktioner (tillval) ar latt att installera. Montering av en mottagare (ordernummer BLZ 501) och koppling till en fjarrkontroll (ordernummer BLZ 502) gor att man kan kontrolera spiskapans fargtemperatur och Ijusstyrka.

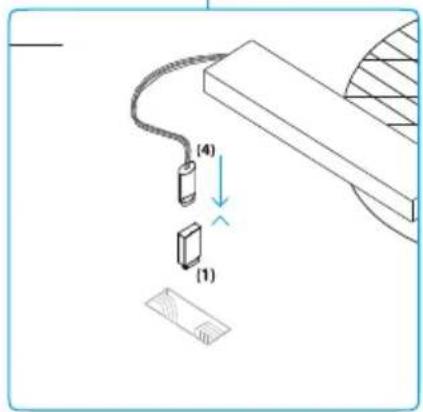

Fig. 3 Enkel montering av mottagaren. Mottagaren installeras latt utan behov av extra verktyg. Avlagsna stiftet (1) pa spiskapans overdel och for in mottagaren (4).

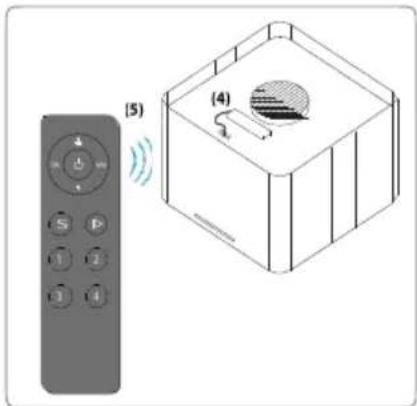

Fig. Anslutning av mottagaren (4) till fjarrkontrollen (5) (tillval).

1. Avlagsna skyddsfilmen fran batteriet.
2. For undervisning om fjarrkontrollen, tryck och häll undervisningsknappen pā mottagaren (4) nere i 10 sekunder.
3. Tryck snabbt pa undervisningsknappen pa mottagaren (4) och tryckdirekt pa onskat omrade (1 2 3 4) pa fjarrkontrollen.
4. LED-lampan blinkar en gängmottagaren ar inloggad.
5. For renssing av undervisningsknappen, tryck pa mottagaren (4) i 10 sek.

Fjarrkontroll styr Ijusfunktionerna, man den styr inte koksflaktens Funktioner. Om Ijuset slackts med hjalp av fjarrkontrollen, kan det endast tandasigen genom fjarrkontrollen.

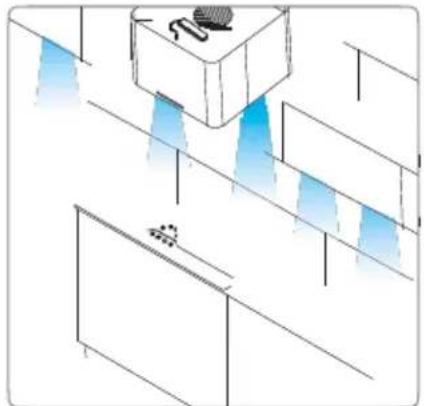

Fig. 6Koppling till koketsljussystem

Omenna teknik ar tillganglig i ditt kok, kan spiskapan kopplas tillljussystemet och ge en perfectharmonisk look kombinerat med enenhetlig farg ochljusstyrka.

UrToterloaII

Gör alltid fläkten strömlös innan nàgon typ av unterhällsarbete inleds.

Rengöring

Spiskapan ske rengoras ofta, bade invandigt (utom omradet bakom fetffiltret) och utvändigt. For rengoringen skadu anvanda en trasa som fuktats med denaturerad sprit och ellr flytande neutralarengoringsmedel. Undvik att anvandaprodukter som innehaller slipmedel.

Varning

Om fläktens rengöringsföreskrifter och filtres bytes- och rengöringsföreskrifter inte respekteras kan detta medföra brandrisk. Vi reckommender ar dafür att respektera ovan angivna instruktioner.

Fettfilter

Filtretskallrengörasengängimänadenmedettmiltrengöringsmedel, for hand aller i diskmaskin, med lag temperatur och kort program. Vi tvätt i diskmaskin kan fettfiltret av metall missfãrgas och bli matt i färgenutan att detta pa nagot satt paverkar filtres uppsugningsformåga.

Kolfilter (gäller endast filterversionen)

Det aktiva kolfiltret F kan inte rengöras eller Återanvändas. Kolfiltret skall bytas ut var sjätte manad. Kolfiltret fängar upp obehagliga odörer som uppSTAR i samband med matlagningen.

Byte av lampor

Varning! Kontrollera att lamporna har svalnat innan ni vidrördem.

LED-LAMPOR

Om LED-belysningsgruppen inte fungerar, kontakta.Var tekiska assistans for att faha hela gruppen utbytt.

Minskad Miljopäverkan:

For att reducera hushallsapparatens strömforbrukning, reckommenderar vi att alltid tillampa den lagsta flakthastigheten, bland dem som ar lämpiga for typen av pagäende tillagning, att inte lata apparaten vara i Funktion i merän15 minutes after att ha stängt av gaslągorna och att alltid släcka lijuset nar du avlagsnar dig frän tillagningsområdet.
