NAVODILA ZA UPORABO DB3DL2 HITACHI

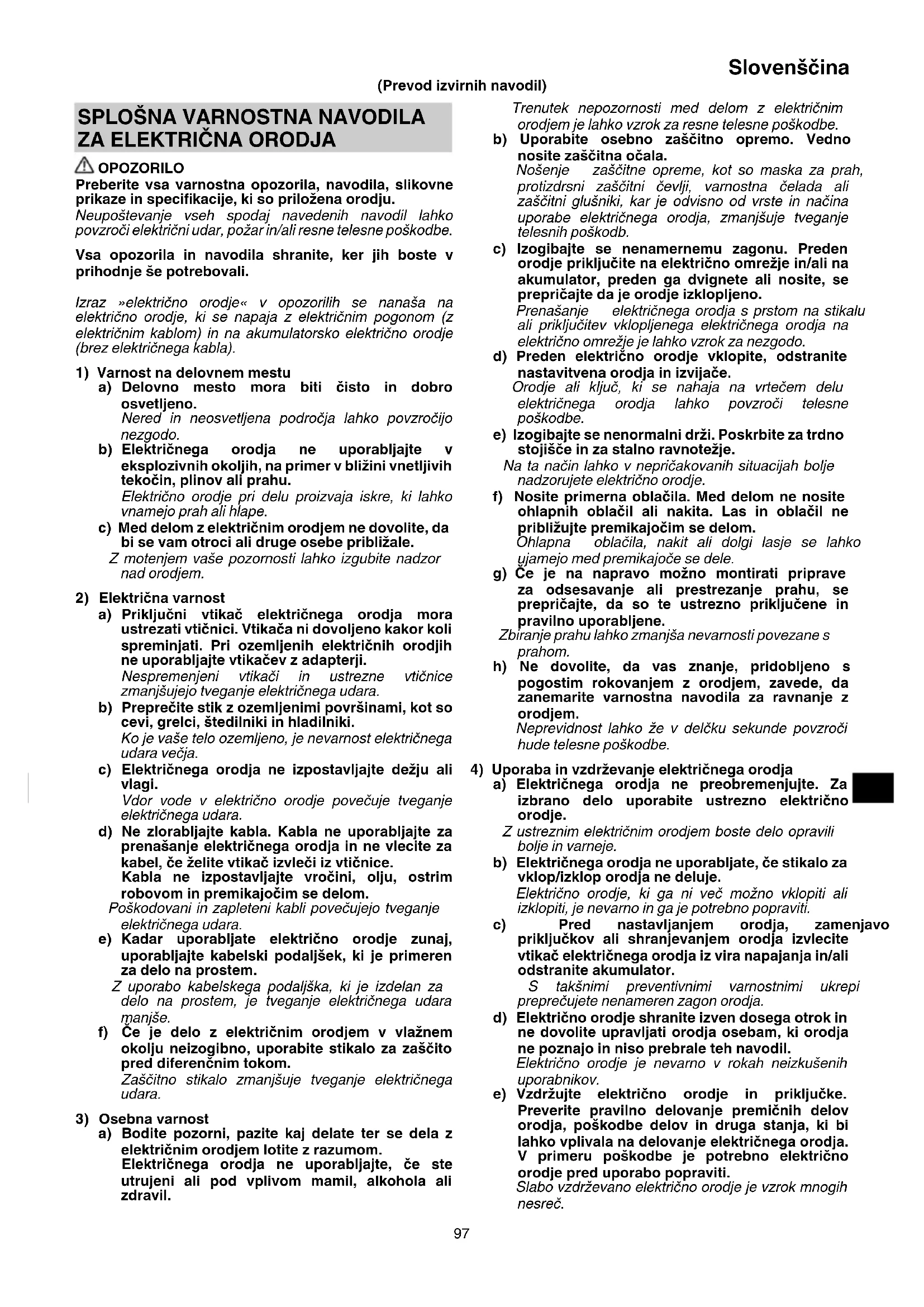

4) Uporaba in vzdrževanje električnega orodja

a) Električnega orodja ne preobremenjujte. Za izbrano delo uporabite ustrezno električno orodje. Z ustreznim električnim orodjem boste delo opravili bolje in varneje. b) Električnega orodja ne uporabljate, če stikalo za vklop/izklop orodja ne deluje. Električno orodje, ki ga ni več možno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti. c) Pred nastavljanjem orodja, zamenjavo priključkov ali shranjevanjem orodja izvlecite vtikač električnega orodja iz vira napajanja in/ali odstranite akumulator. S takšnimi preventivnimi varnostnimi ukrepi preprečujete nenameren zagon orodja. d) Električno orodje shranite izven dosega otrok in ne dovolite upravljati orodja osebam, ki orodja ne poznajo in niso prebrale teh navodil. Električno orodje je nevarno v rokah neizkušenih uporabnikov. e) Vzdržujte električno orodje in priključke. Preverite pravilno delovanje premičnih delov orodja, poškodbe delov in druga stanja, ki bi lahko vplivala na delovanje električnega orodja. V primeru poškodbe je potrebno električno orodje pred uporabo popraviti. Slabo vzdrževano električno orodje je vzrok mnogih nesreč.

OPOZORILO Preberite vsa varnostna opozorila, navodila, slikovne prikaze in specifi kacije, ki so priložena orodju. Neupoštevanje vseh spodaj navedenih navodil lahko povzroči električni udar, požar in/ali resne telesne poškodbe. Vsa opozorila in navodila shranite, ker jih boste v prihodnje še potrebovali. Izraz »električno orodje« v opozorilih se nanaša na električno orodje, ki se napaja z električnim pogonom (z električnim kablom) in na akumulatorsko električno orodje (brez električnega kabla).

1) Varnost na delovnem mestu

a) Delovno mesto mora biti čisto in dobro osvetljeno. Nered in neosvetljena področja lahko povzročijo nezgodo. b) Električnega orodja ne uporabljajte v eksplozivnih okoljih, na primer v bližini vnetljivih tekočin, plinov ali prahu. Električno orodje pri delu proizvaja iskre, ki lahko vnamejo prah ali hlape. c) Med delom z električnim orodjem ne dovolite, da bi se vam otroci ali druge osebe približale. Z motenjem vaše pozornosti lahko izgubite nadzor nad orodjem.

2) Električna varnost

a) Priključni vtikač električnega orodja mora ustrezati vtičnici. Vtikača ni dovoljeno kakor koli spreminjati. Pri ozemljenih električnih orodjih ne uporabljajte vtikačev z adapterji. Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara. b) Preprečite stik z ozemljenimi površinami, kot so cevi, grelci, štedilniki in hladilniki. Ko je vaše telo ozemljeno, je nevarnost električnega udara večja. c) Električnega orodja ne izpostavljajte dežju ali vlagi. Vdor vode v električno orodje poveč uje tveganje električnega udara. d) Ne zlorabljajte kabla. Kabla ne uporabljajte za prenašanje električnega orodja in ne vlecite za kabel, če želite vtikač izvleči iz vtičnice. Kabla ne izpostavljajte vročini, olju, ostrim robovom in premikajočim se delom. Poškodovani in zapleteni kabli povečujejo tveganje električnega udara. e) Kadar uporabljate električno orodje zunaj, uporabljajte kabelski podaljšek, ki je primeren za delo na prostem. Z uporabo kabelskega podaljška, ki je izdelan za delo na prostem, je tveganje električnega udara manjše. f) Če je delo z električnim orodjem v vlažnem okolju neizogibno, uporabite stikalo za zaščito pred diferenčnim tokom. Zaščitno stikalo zmanjšuje tveganje električnega udara.

a) Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Električnega orodja ne uporabljajte, če ste utrujeni ali pod vplivom mamil, alkohola ali zdravil. (Prevod izvirnih navodil) 00BookDB3DL2.indb9700BookDB3DL2.indb97 2019/04/0917:37:372019/04/0917:37:3798 Slovenščina f) Rezalno orodje naj bo ostro in čisto. Pravilno vzdrževano rezalno orodje z ostrimi robovi se manj pogosto zatika in je lažje vodljivo. g) Električno orodje, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili, pri čemer upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporabo električnega orodja v druge namene lahko privede do nevarne situacije. h) Ročaji in prijemalne površine naj bodo suhe, čiste in brez olja in masti. Spolzki ročaji in prijemalne površine ne omogočajo varnega ravnanja in nadzora orodja v nepričakovanih situacijah.

5) Uporaba in vzdrževanje akumulatorja

a) Polnite samo s polnilnikom, ki ga je določil proizvajalec. Polnilnik, ki je primeren za en tip akumulatorja lahko povzroči nevarnost požara, če ga uporabite z drugim akumulatorjem. b) Električna orodja uporabljajte samo s posebej izdelanimi akumulatorji. Uporaba drugih akumulatorjev lahko povzroči tveganje poškodb in požara. c) Ko akumulatorja ne uporabljate ga shranite vstran od kovinskih predmetov kot so sponke, kovanci, ključi, žeblji, vijaki ter drugih manjših kovinskih predmetov, ki lahko povežejo en priključek z drugim. Kratek stik med priključki na akumulatorju lahko povzroči opekline ali požar. d) Med nepravilno rabo lahko iz akumulatorja priteče tekočina; izogibajte se stiku z njo. V primeru, da pride do stika, takoj operite z vodo. V primeru, da pride tekočina v stik z očmi, poiščite dodatno zdravniško pomoč. Tekočina iz akumulatorja lahko povzroči vnetje ali opekline. e) Ne uporabljajte poškodovanega ali spremenjenega baterijskega vložka ali orodja. Poškodovane ali spremenjene baterije so nepredvidljive, povzročijo lahko požar, eksplozijo ali poškodbe. f) Baterijskega vložka ali orodja ne izpostavljajte požaru ali prekomerni temperaturi. Izpostavljenost požaru ali temperaturi nad 130°C lahko povzroči eksplozijo. g) Upoštevajte vsa navodila za polnjenje in baterijskega vložka ali orodja ne napolnite zunaj temperaturnega območ ja, določenega v navodilih. Nepravilno polnjenje ali polnjenje pri temperaturah zunaj določenega območja lahko poškoduje baterijo in poveča nevarnost požara.

a) Električno orodje lahko servisira le usposobljena oseba, ki mora uporabljati originalne nadomestne dele. Na ta način se ohrani varnost električnega orodja. b) Nikoli ne popravljajte poškodovanih baterijskih vložkov. Baterijske vložke lahko servisirajo samo proizvajalec ali pooblaščeni serviserji. VARNOSTNI UKREP Preprečite dostop otrokom in neusposobljenim osebam. Kadar orodja ne uporabljate ga shranite izven dosega otrok in neusposobljenih oseb. AKUMULATORSKI UDARNI

VRTALNIK VARNOSTNA NAVODILA

1. Med delom, kjer bi lahko rezalni ali pritrdilni

pribor zadel skrite žice, držite električno orodje za izolirane ročaje. Rezalni ali pritrdilni pribor lahko v stiku z žico pod napetostjo prenese napetost na izpostavljene kovinske dele električnega orodja in povzroči električni udar.

2. Nikoli ne delajte pri višji hitrosti od največje nazivne

hitrosti svedra. Pri višjih hitrostih se bo sveder verjetno upognil, če bo dovoljeno, da se lahko prosto vrti, ne da bi se dotaknil obdelovanca, kar lahko povzroči telesne poškodbe.

3. Vedno začnite vrtati z nizko hitrostjo in konico

svedra, ko je v stiku z obdelovancem. Pri višjih hitrostih se bo sveder verjetno upognil, če bo dovoljeno, da se lahko prosto vrti, ne da bi se dotaknil obdelovanca, kar lahko povzroči telesne poškodbe.

4. Pritisnite samo v ravni smeri s svedrom in ne

pritiskajte preveč. Svedri se lahko upogibajo in povzročijo zlom ali izgubo nadzora, kar lahko privede do poškodb.

DODATNA VARNOSTNA NAVODILA

1. Prepričajte se, da se na področju vrtanja ne nahajajo

skrite prepreke kot so električna napeljava, voda ali plinske cevi. Vrtanje na omenjenem področju lahko privede do električnega udara ali kratkega stika, do uhajanja plina ali drugih nevarnosti, ki lahko povzročijo resne poškodbe.

2. Med delom trdno držite orodje. V primeru, da tega ne

storite lahko pride do poškodb.

3. Zavarujte obdelovanec. Obdelovanec bo bolje

zavarovan z vpenjalnimi napravami ali s primežem, kot če bi ga držali v roki.

4. Nameščanje in pregled delovnega mesta. Z

upoštevanjem ukrepov preverite ali je delovno mesto primerno.

5. Ne dovolite, da bi v luknjo, ki povezuje polnilno baterijo

7. V polnilni bateriji nikoli ne povzročite kratkega stika.

Kratek stik v bateriji bo povzročil visok električni tok in pregrevanje. Posledica tega bo pregretje ali poškodba baterije.

9. Ko se življenjska doba baterije zmanjša za normalno

uporabo, jo takoj nesite v trgovino, kjer ste jo kupili. Prazne baterije ne zavrzite.

10. V prezračevalne reže polnilnika ne vstavljajte

predmetov. Vstavljanje kovinskih ali vnetljivih predmetov v prezračevalne reže polnilnika lahko povzroči tveganje električnega udara ali poškodbo polnilnika.

11. Nastavke trdno namestite v nakovalo. Če nastavki niso

dovolj trdno nameščeni se lahko snamejo in povzročijo poškodbe. Za zagotovitev varnega delovanja rahlo povlecite sveder, ko je ta nameščen, da se prepričate, da je trdno pritrjen in da se med delovanjem ne bo zrahljal. Sveder ni pravilno nameščen, če se vodilni tulec ne vrne v prvotni položaj.

12. Pri spreminjanju hitrosti vrtenja s preklopnim gumbom

naj bo stikalo izklopljeno. Spreminjanje hitrosti med delovanjem motorja bo poškodovalo mehanizem.

13. Številčnico sklopke ni mogoče nastaviti med števila

»1, 3, 5 … 21« ali na črte, prav tako ne nastavljate številčnico sklopke med številom »21« in črto na sredini označbe za vrtenje. Neupoštevanje zgoraj navedenega lahko povzroči poškodbe orodja. 00BookDB3DL2.indb9800BookDB3DL2.indb98 2019/04/0917:37:372019/04/0917:37:3799 Slovenščina

14. Po daljšem delu je potrebno napravo ohladiti.

15. Motor se lahko ustavi v primeru, da je orodje

preobremenjeno. Če se to zgodi, spustite stikalo orodja in odstranite vzrok preobremenitve.

16. Vrtenje motorja se lahko ustavi, ko se orodje uporablja

kot vrtalnik. Pri uporabi udarnega vrtalnika pazite, da ne zaklenete motorja.

17. Če je motor zaklenjen, v trenutku izklopite orodje. V

Ko je glavno stikalo izklopljeno, lahko sveder blokirate in orodje uporabljate kot ročni izvijač. Preden to storite, se prepričajte, da je stikalo nastavljeno v položaj »▼ LOCK«.

19. Med prenosom ali skladiščenjem orodja stikalo za

orodja za zavijanje, ko ga vračate v ravno konfi guracijo. Del za zavijanje lahko uščipne vaš prst ali drugi del roke, kar lahko povzroči možno poškodbo (Sl. 10).

21. Uporaba baterije v hladnih razmerah (pod 0 stopinjami

Celzija) lahko včasih povzroči oslabljen moment privijanja in zmanjša obseg dela. Vendar je to le začasen pojav, ki izgine, ko se baterija segreje.

22. Ne glejte neposredno v luč. Neupoštevanje tega lahko

povzroči poškodbo oči.

23. Orodje in baterijo vedno uporabljajte pri temperaturi med

24. Orodje vedno držite trdno, pri čemer imejte eno roko na

BATERIJO Za podaljšanje življenjske dobe je litij-ionska baterija opremljena z zaščitno funkcijo, ki ustavi delovanje. V zgoraj opisanih primerih od 1 do 2 se pri uporabi tega izdelka, tudi če ugasnete stikalo, motor lahko ustavi. To ni nobena težava, ampak rezultat zaščitne funkcije.

2. Če je orodje preobremenjeno, se motor lahko ustavi.

V tem primeru sprostite stikalo orodja in odstranite vzroke za preobremenitev. Po tem lahko orodje znova uporabite. Prosimo, da upoštevate naslednja opozorila in svarila. OPOZORILO Da bi preprečili iztekanje baterije, ustvarjanje toplote, oddajanje dima, eksplozijo in vžig, prosimo, da upoštevate naslednja varnostna opozorila.

2. Baterijo ne prebadajte z ostrimi predmeti kot so žeblji,

4. Ne uporabljajte baterije z nasprotno polarnostjo.

5. Baterije ne priključite neposredno na električne vtičnice

ali cigaretni vžigalnik v avtomobilu.

6. Baterijo uporabljajte le za določene namene.

7. Če se baterija ne napolni tudi po preteku določenega

10. Ne uporabljajte je v prostorih, kjer se ustvarja močna

razbarvanju ali deformaciji oziroma v kolikor je videti čudna med uporabo, polnjenjem ali shranjevanjem jo takoj odstranite iz opreme ali polnilnika in jo prenehajte uporabljati.

12. Ne potapljajte baterije in ne dovolite, da vanjo stečejo

kakršnekoli tekočine. Vstop prevodne tekočine, kot je voda, lahko povzroči poškodbe ter posledično požar ali eksplozijo. Baterijo shranjujte na hladnem, suhem mestu, stran od lahko vnetljivih in gorljivih predmetov. Izogibati se je potrebno jedkim plinskim ozračjem. POZOR

1. Če tekočina, ki izteka iz baterije pride v stik z vašimi očmi

jih ne drgnite, ampak jih operite s svežo, čisto vodo ter takoj obiščite zdravnika. Če ne boste obiskali zdravnika, lahko tekočina povzroči težave z očmi.

2. V primeru, da tekočina pride v stik s kožo ali oblačili jih

takoj operite s čisto vodo. Obstaja možnost, da lahko to povzroči draženje kože.

3. Če opazite rjo, čuden vonj, pregrevanje, razbarvanje,

deformacijo in/ali druge nepravilnosti pri prvi uporabi baterije, je ne uporabljajte in jo vrnite dobavitelju ali prodajalcu.

GLEDE TRANSPORTA LITIJEVIH

BATERIJ Pri transportu litijevih baterij upoštevajte naslednje previdnostne ukrepe. OPOZORILO Obvestite transportno podjetje o tem, da paket vsebuje litijevo baterijo, in o izhodni moči ter upoštevajte navodila transportnega podjetja, ko urejate prevoz. ○ Litijeve baterije, ki imajo izhodno moč višjo od 100 Wh so označene kot nevarno blago in za njih boste morali izpolniti posebne prijavne postopke. ○ Pri mednarodnem transportu morate upoštevati mednarodno zakonodajo in pravila ter ureditve ciljne države.

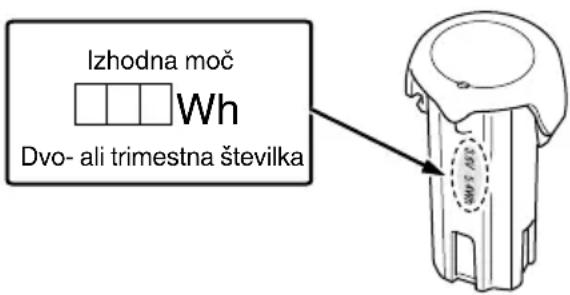

Izhodna moč Dvo- ali trimestna številka 00BookDB3DL2.indb9900BookDB3DL2.indb99 2019/04/0917:37:372019/04/0917:37:37100 Slovenščina SIMBOLI OPOZORILO V nadaljevanju so prikazani simboli, uporabljeni pri stroju. Pred uporabo se prepričajte, da jih razumete. DB3DL2: Akumulatorski udarni vrtalnik Da ne bi prišlo do poškodb, mora uporabnik prebrati navodila. Samo za države EU Električnih orodij ne odlagajte med hišne odpadke! V skladu z evropsko direktivo 2012/19/EU o odpadni električni in elektronski opremi in njeni uresničitvi v skladu z nacionalnim pravom se morajo električna orodja, ki so dosegla življenjsko dobo ločeno zbirati in okolju prijazno reciklirati.

Vrtilna frekvenca brez obremenitve

Visoka hitrost Kovina Matični vijak Lesni vijak Velikost šestkotnega izvijača

Teža (Glede na postopek EPTA 01/2014) Vrtanje Stikalo za vklop Stikalo za izklop Odklopite baterijo Sprememba hitrosti vrtenja – visoka hitrost Sprememba hitrosti vrtenja – nizka hitrost Vrtenje v smeri urinega kazalca Vrtenje v nasprotni smeri urinega kazalca Stikalo lučke Pri nastavljanju položaja ročaja držite roke in prste stran od tega območja. STANDARDNA OPREMA Zraven glavnega orodja (1 orodje) vsebuje paket pribor napisan na strani 124. Standardni pribor se lahko spremeni brez obvestila. UPORABA ○ Privijanje in odvijanje matičnih vijakov, lesnih vijakov, samoreznih vijakov, itn. ○ Vrtanje v različne kovine SPECIFIKACIJE Specifi kacije te naprave so naštete v seznamu na strani 124. OPOMBA Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifi kacije lahko spremenijo brez predhodnega obvestila. POLNJENJE Pred uporabo električnega orodja napolnite baterijo po sledečem postopku.

1. Napajalni kabel polnilnika vključite v vtičnico.

2. Vstavite baterijo v polnilnik. (Fig. 2)

Trdno vstavite baterijo v polnilnik tako, da se dotika dna polnilnika, in preverite polarnost. Ko namestite akumulator, se polnilnik vključi (zasveti krmilni indikator). POZOR ○ Če kontrolna lučka ne zasveti, izvlecite napajalni kabel iz vtičnice in preverite stanje namestitvene podlage za baterijo. ○ Če je baterija segreta zaradi neposredne sončne svetlobe itd. tik po delovanju, kontrolna lučka polnilnika morda ne bo svetila. V tem času najprej ohladite baterijo in šele nato pričnite s polnjenjem. ● Temperature in čas polnjenja baterije. Temperatura in čas polnjenja je prikazan v Tabela 1 Tabela 1 Polnilnik Baterija UC3SFL Napetost polnjena V 3,6 Teža kg 0,3 Vrsta baterije EBM315 (Li-ion) Temperature pri katerih se lahko baterija polni 0°C – 50°C Čas polnjenja baterije, približno (Pri 20°C) 1,5 Ah min. 30 Število baterijskih celic 1 Krmilni indikator ugasne in označi, da je akumulator do konca napolnjen. OPOMBA Čas polnjenja je odvisen od temperature okolja in napetosti električnega vira.

3. Izključite napajalni kabel polnilnika iz vtičnice.

Ker uporaba topega orodja zmanjša učinkovitost in povzroča okvaro motorja, nabrusite ali zamenjajte orodje takoj ko opazite obrabo.

2. Pregled montažnih vijakov

Redno pregledujte vse montažne vijake in zagotovite, da so tesno pritrjeni. V kolikor bi kateri vijak bil zrahljan ga takoj privijte. Če tega ne storite lahko pride do resne nevarnosti.

3. Vzdrževanje motorja

Zračniki motorja so »srce« električne naprave. Pri uporabi bodite pozorni, da se zračnik ne poškoduje in/ali zmoči z oljem ali vodo.

4. Čiščenje zunanjosti

Onesnaženi udarni vijačnik obrišite z mehko suho krpo ali s krpo navlaženo z milnico. Ne uporabljajte klorovih raztopin, bencina ali razredčevalcev barve, saj ti stopijo plastiko.

Udarni vijačnik skladiščite na mestu, kjer je temperatura nižja od 40 °C in kamor otroci ne sežejo. OPOMBA Shranjevanje litij-ionskih baterij. Zagotovite, da so litij-ionske baterije popolnoma napolnjene, preden jih shranite. Dolgotrajno shranjevanje baterij (3 mesece ali več), ki so le malo napolnjene, lahko vodi do slabšega delovanja, znatnega zmanjšanja časa uporabe baterije ali povzroči, da baterij ni več možno napolniti. Vendar pa se lahko znatno zmanjšan čas uporabe baterije popravi tako, da se baterije dva do petkrat ponavljajoče napolnijo in uporabijo. Če je kljub ponavljajočem polnjenju in uporabi čas baterije še vedno zelo kratek, baterije zavrzite in kupite nove. POZOR Pri uporabi in vzdrževanju električnih orodjih je treba upoštevati varnostne uredbe in standarde, ki so določene za vsako državo. Pomembno obvestilo o baterijah za akumulatorsko orodje HiKOKI Obvezno uporabljajte naše originalne akumulatorske baterije. Za varnost in pravilno delovanje našega akumulatorskega električnega orodja ne jamčimo, če uporabljate baterije, ki jih ni izdelalo naše podjetje, in če baterijo razstavite ali preoblikujete (na primer razstavite in zamenjate celice ali druge notranje dele). GARANCIJA Garantiramo za HiKOKI električna orodja v skladu z ustavno/državno veljavnimi uredbami. Garancija ne zajema napak ali poškodb, ki nastanejo zaradi nepravilne uporabe, zlorabe ali normalne obrabe. V primeru pritožbe pošljite sestavljeno električno orodje skupaj z GARANCIJSKIM CERTIFIKATOM, ki ga najdete na koncu teh navodil za uporabo, na pooblaščeni servis HiKOKI. Informacije o hrupu in vibracijah Izmerjene vrednosti so bile določene glede na EN62841 in navedene v skladu z ISO 4871. A tipično vrednoten nivo jakosti hrupa: 69 dB (A) A tipično vrednoten nivo zvočnega tlaka: 58 dB (A) Nezanesljivost K: 3 dB (A). Obvezna uporaba glušnikov. Skupna vrednost vibracij (vsota vektorja triax) je v skladu s standardom EN62841. Vijačenje: Vrednost emisije vibracij a
