РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ DB3DL2 HITACHI

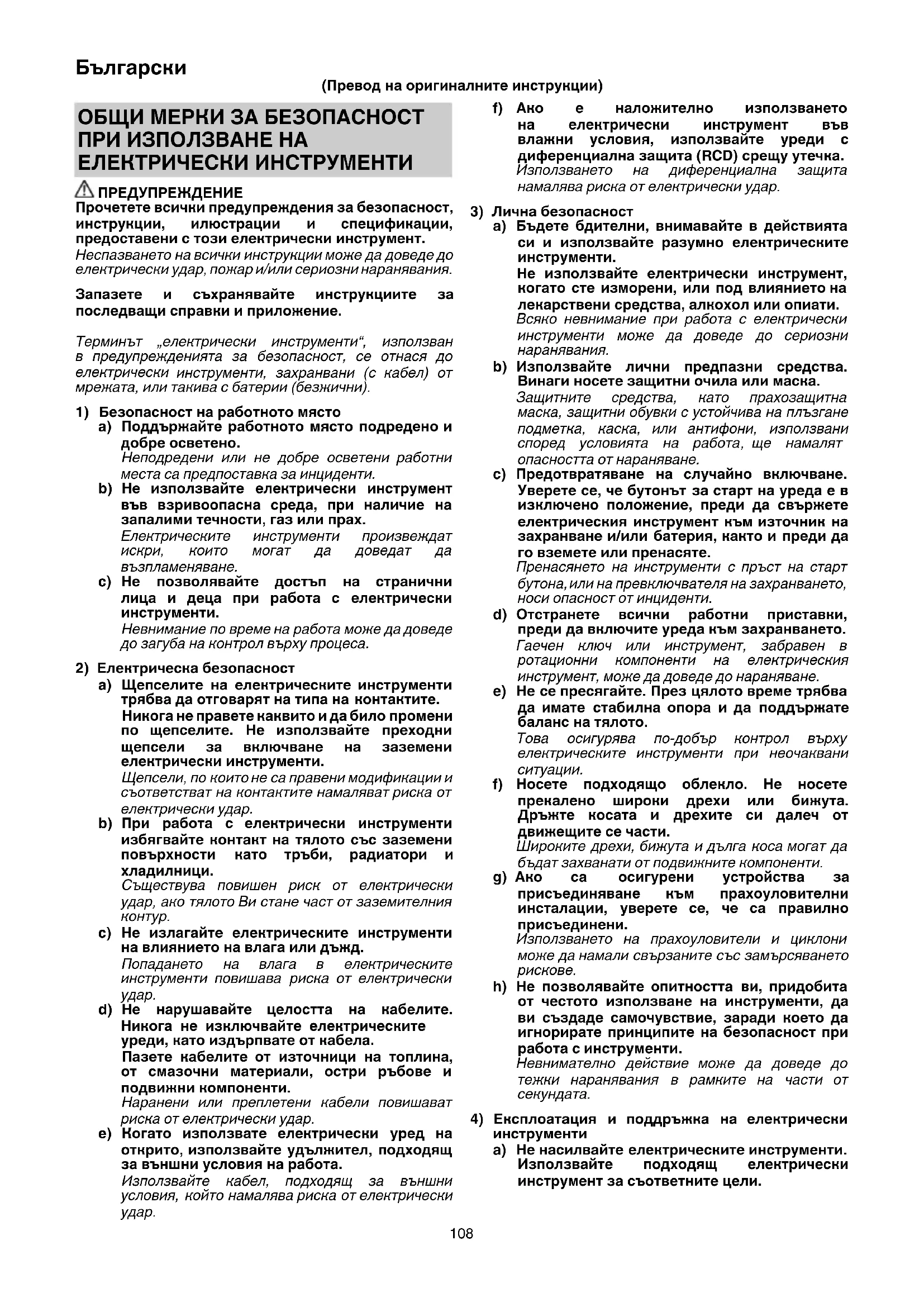

f) Ако е наложително използването на електрически инструмент във влажни условия, използвайте уреди с диференциална защита (RCD) срещу утечка. Използването на диференциална защита намалява риска от електрически удар.

3) Лична безопасност

a) Бъдете бдителни, внимавайте в действията си и използвайте разумно електрическите инструменти. Не използвайте електрически инструмент, когато сте изморени, или под влиянието

лекарствени средства, алкохол или опиати. Всяко невнимание при работа с електрически инструменти може да доведе до сериозни наранявания. b) Използвайте лични предпазни средства. Винаги носете защитни очила или маска. Защитните средства, като прахозащитна маска, защитни обувки с устойчива на плъзгане подметка, каска, или антифони, използвани според условията на работа , ще намалят опасността от нараняване. c) Предотвратяване на случайно включване. Уверете се, че бутонът за старт на уреда е в изключено положение, преди да свържете електрическия инструмент към източник на захранване и/или батерия, както и преди да го вземете или пренасяте. Пренасянето на инструменти с пръст на старт

или на превключвателя на захранването, носи опасност от инциденти. d) Отстранете всички работни приставки, преди да включите уреда към захранването. Гаечен ключ или инструмент, забравен в ротационни компоненти на електрическия инструмент, може да доведе до нараняване. e) Не се пресягайте. През цялото време трябва да имате стабилна опора и да поддържате баланс на тялото. Това осигурява по-добър контрол върху електрическите инструменти при неочаквани

f) Носете подходящо облекло. Не носете прекалено широки дрехи или бижута. Дръжте косата и дрехите си далеч от движещите се части. Широките дрехи, бижута и дълга коса могат да бъдат захванати от подвижните компоненти. g) Ако са осигурени устройства за присъединяване към прахоуловителни инсталации, уверете се, че са правилно присъединени. Използването на прахоуловители и циклони може да намали свързаните със замърсяването

h) Не позволявайте опитността ви, придобита от честото използване на инструменти, да ви създаде самочувствие, заради което да игнорирате принципите на безопасност при

инструменти. Невнимателно действие може да доведе до тежки наранявания в рамките на части от

4) Експлоатация и поддръжка на електрически

инструменти a) Не насилвайте електрическите инструменти. Използвайте подходящ електрически инструмент за съответните цели. ОБЩИ МЕРКИ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА ЕЛЕКТРИЧЕСКИ ИНСТРУМЕНТИ ПРЕДУПРЕЖДЕНИЕ Прочетете всички предупреждения за безопасност, инструкции, илюстрации и спецификации, предоставени с този електрически инструмент. Неспазването на всички инструкции може да доведе до електрически удар, пожар и/или сериозни наранявания. Запазете и съхранявайте инструкциите за последващи справки и приложение. Терминът „електрически инструменти“, използван в предупрежденията за безопасност, се отнася до електрически инструменти, захранвани (с кабел) от мрежата, или такива с батерии (безжични).

1) Безопасност на работното място

a) Поддържайте работното място подредено и добре осветено. Неподредени или не добре осветени работни места са предпоставка за инциденти. b) Не използвайте електрически инструмент във взривоопасна среда, при наличие на запалими течности, газ или прах. Електрическите инструменти произвеждат искри, които могат да доведат да възпламеняване. c) Не позволявайте достъп на странични лица и деца при работа с електрически инструменти. Невнимание по време на работа може да доведе до загуба на контрол върху процеса.

2) Електрическа безопасност

a) Щепселите на електрическите инструменти трябва да отговарят на типа на контактите. Никога не правете каквито и да било промени по щепселите. Не използвайте преходни щепсели за включване на заземени електрически инструменти. Щепсели, по които не са правени модификации и съответстват на контактите намаляват риска от електрически удар. b) При работа с електрически инструменти избягвайте контакт на тялото със заземени повърхности като тръби, радиатори и хладилници. Съществува повишен риск от електрически удар, ако тялото Ви стане част от заземителния

c) Не излагайте електрическите инструменти на влиянието на влага или дъжд. Попадането на влага в електрическите инструменти повишава риска от електрически

d) Не нарушавайте целостта на кабелите. Никога не изключвайте електрическите уреди, като издърпвате от кабела. Пазете кабелите от източници на топлина, от смазочни материали, остри ръбове и подвижни компоненти. Наранени или преплетени кабели повишават риска от електрически удар. e) Когато използвате електрически уред на открито, използвайте удължител, подходящ за външни условия на работа. Използвайте кабел, подходящ за външни

който намалява риска от електрически

Подходящият електрически инструмент осигурява безопасното и по-добро извършване на работните дейности при предвидените номинални параметри. b) Не използвайте електрическия инструмент, ако не може да бъде включен или изключен от съответния старт бутон или превключвател. Всеки електрически инструмент, който не може да се контролира от превключвателя, е опасен и

c) Изключете щепсела на инструмента от източника на захранване и/или извадете батерийния пакет от инструмента, ако той позволява сваляне, преди да извършвате настройки, при смяна на приставки или при съхранение. Тези предпазни мерки намаляват риска от случайно и нежелано включване на електрическия инструмент. d) Съхранявайте неизползваните електрически инструменти далеч от достъп на деца и не позволявайте на лица, незапознати с начина на работа с инструментите и тези инструкции, да работят с тях. Електрическите инструменти представляват опасност в ръцете на неопитни лица. e) Поддържайте електроинструментите и аксесоарите. Проверявайте центровката и закрепването на подвижните части, проверявайте за повредени части, които могат да се отразят на работата на електрическите инструменти. Ако установите повреди, отстранете ги преди да използвате електрическите инструменти. Много злополуки се дължат на лоша поддръжка на електрическите инструменти. f) Поддържайте режещите инструменти заточени и чисти. Правилно поддържаните режещи инструменти, с наточени режещи елементи, се управляват и контролират по-лесно.

Използвайте електрически инструменти, приставки и аксесоари, и т.н., съгласно тези инструкции, като вземете предвид работните условия и вида работи, които ще се извършват. Използване на електрическите инструменти за работи, различни от тези, за които са предвидени, може да доведе до повишен риск и опасни ситуации. h) Пазете ръкохватките и повърхностите

захващане сухи, чисти, без масло и грес. Хлъзгавите ръкохватки и повърхности за захващане не позволяват безопасната работа и управление на инструмента в неочаквани

5) Експлоатация и поддръжка на електрически

инструменти захранвани от батерии a) Зареждайте уредите само със зарядните устройства, посочени от производителя. Зарядно устройство, подходящо за един тип батерии, може да създаде риск от пожар при използване за друг тип батерии. b) Използвайте електрическите инструменти само с определения за тях тип батерии. Използването на друг тип батерии създава риск от нараняване и пожар. c) Когато не използвате батериите, те трябва да се съхраняват далеч от други метални предмети като кламери, монети, ключове, гвоздеи, винтове или други малки метални предмети, които могат да осъществят контакт между клемите им. Контакт между клемите на батериите може да доведе от искри или пожар. d) При неподходящи условия на съхранение, батериите могат да изтекат; избягвайте контакт. Ако случайно влезете в контакт с електролитната течност, изплакнете обилно с вода. Ако попадне електролит в очите, изплакнете обилно и потърсете медицинска

Електролитът на батериите може да причини възпаление или изгаряния. e) Не използвайте батерия или инструмент, които са повредени или модифицирани. Повредените или модифицирани батерии могат да имат непредвидимо поведение, което да доведе до пожар, експлозия или риск от нараняване. f) Не излагайте батерията или инструмента на огън или на прекалено висока температура. Излагането на огън или на температура над 130°C може да предизвика експлозия. g) Следвайте всички инструкции за зареждане

зареждайте батерията или инструмента извън температурния диапазон, указан в инструкциите. Неправилното зареждане или зареждане при температури извън определения диапазон може да повреди батерията и да увеличи риска от

a) Обслужването на електрическите инструменти трябва да се извършва само от квалифицирани сервизни работници, при използване на оригинални резервни части. Това ще гарантира безопасността при работа с електрическите инструменти. b) Никога не обслужвайте повредени батерии. Обслужването на батериите трябва да се извършва само от производителя или от оторизираните доставчици на услуги.

Не допускайте в зоната на работа деца и възрастни

Когато не използвате електрическите инструменти, съхранявайте ги далеч от достъп на деца и възрастни хора. СЪВЕТИ ЗА БЕЗОПАСНОСТ ПРИ РАБОТА С ПРОБИВНА МАШИНА

1. По време на работа, ако има опасност режещите

приставки или крепежният елемент да влязат в контакт със скрити проводници, дръжте уреда за изолираните ръкохватки. Аксесоарите за рязане или скрепителните елементи, които влизат в контакт с „жив“ проводник, могат да направят откритите метални части на електроинструмента електропроводими и това

2. Никога не работете на по-висока скорост от

максималната скорост на свредлото. При по-високи скорости, ако острието се остави да се върти свободно, без да се докосва детайла, то вероятно ще се огъне, което пък ще доведе до нараняване. 00BookDB3DL2.indb10900BookDB3DL2.indb109 2019/04/0917:37:382019/04/0917:37:38110

3. Винаги започвайте пробиване при ниска

скорост и с върха на острието, което е в контакт

При по-високи скорости, ако острието се остави да се върти свободно, без да се докосва детайла, то вероятно ще се огъне, което пък ще доведе до нараняване.

4. Използвайте натиск само в

пряка връзка с острието и натискът не трябва да е много силен. Остриетата могат да се огънат, което води до счупване или загуба на контрол, което води до телесна повреда. ДОПЪЛНИТЕЛНИ МЕРКИ ЗА БЕЗОПАСНОСТ

1. Уверете се, че в зоната, в която ще се извършват

пробивни работи, няма скрити електрически проводници, водопроводни или газопроводни тръби. По време на пробивни работи, засягането на електрически проводници, водопроводи или газопроводи може да доведе до късо съединение, течове и рискове, които могат да доведат до значителни аварии и наранявания.

2. Уверете се, че имате стабилен захват върху

електрическия инструмент по време на работа. Нестабилният захват крие рискове от злополуки и нараняване.

3. Работната повърхност трябва да е устойчива.

Използването на скоби или менгемета осигурява по-голяма стабилност на работната повърхност, отколкото ако я държите с ръка.

4. Подготовка за работа и

проверка на работното място. Проверете дали работното място е подходящо подготвено, като следвате инструкциите за безопасност.

5. Не допускайте проникването на чужди тела в отвора

на връзката за батериите.

6. Никога не разглобявайте презареждащите се

акумулаторни батерии и зарядното.

7. Никога не давайте на късо акумулаторните батерии.

Късо съединение може да причини пренапрежение и прегряване. Това може да доведе до повреда или изгаряне на батерията.

8. Отработените батерии не трябва да се изгарят.

Това може да доведе до експлозия.

9. Върнете батериите в магазина, от който са били

закупени, веднага след като цикъла на живот на презаредените батерии стане прекалено къс за да

използват. Отработените батерии не трябва да се изхвърлят.

10. Не поставяйте предмети върху отворите за

охлаждане на зарядното устройство. Вкарването на метални или запалими премети във вентилационните слотове е доведе до опасност от електрически удар или ще повредят зарядното устройство.

противен случай приставката може да излезе и да причини наранявания. За целите на безопасността дръпнете леко накрайника, след като го монтирате, за да се уверите, че е надеждно монтиран и няма да се извади по време на работа. Ако водещата втулка не се върне в първоначалното си положение, тогава накрайникът не поставен правилно.

12. Когато променяте оборотите на ротация от бутона,

уврете се, че уредът е изключен. Смяна на скоростта на ротация при работещ електромотор ще повреди предавките.

13. Съединителният диск не може да бъде поставен

между цифрите „1, 3, 5, … 21“, или точките. Не използвайте уреда със зададени стойности между „21“ и линията в средата на маркера за пробиване. Това може да доведе до повреда.

14. След продължителна работа, уредът следва да

бъде оставян в покой за известно време.

15. Моторът може да откаже

при претоварване на уреда. Ако това се случи, освободете спусъка и отстранете причината за претоварване.

16. Моторът може да спре работа при блокиране на

свредлото по време на пробивни работи. Вземете мерки да не блокирате мотора при пробивни работи.

17. Ако моторът блокира, незабавно изключете

захранването. Ако моторът остане блокиран, това означава че моторът или батерията са изгорели.

18. Механизъм за заключване на шпиндела

При изключен уред можете да заключите накрайника и да използвате уреда като ръчна

Първо трябва да сложите фиксатора на позиция „▼ LOCK“ (Закл.).

19. Винаги поставяйте заключващия превключвател

на позиция „▼ LOCK“, когато пренасяте или съхранявате уреда, за да предотвратите неволно

20. Когато използвате уреда в огъната позиция, не

го хващайте за извитата част при връщането му в изправено положение. Пръст или друга част на ръката ви може да се прещипе в огънатата част и това да доведе до нараняване (фиг. 10).

21. Използването на батерията в студена среда (под

градуса по Целзий) може да доведе до отслабване на въртящия момент и капацитета на работа. Това е временно явление, което се елиминира, след като батерията загрее.

22. Не гледайте директно в светлината. Това може да

доведе до увреждане на очите.

23. Винаги използвайте инструмента и батерията при

дръжте инструмента здраво с едната ръка върху корпуса (Фиг. 11) ГРИЖА ЗА ЛИТИЕВО-ЙОННАТА

За да удължите живота на литиево-йонната батерия, тя има защитна функция за прекъсване на подаването на

В случаите 1 и 2, описани по-долу, когато използвате този уред, дори при натискане на спусъка, моторът може да спре. Това не е вследствие на повреда, а на защитна функция.

1. Когато разрядът на

батерията намалее значително, моторът спира. В такъв случай, заредете батерията незабавно.

2. Ако инструментът е бил претоварен, моторът

може да спре. В този случай, освободете спусъка и отстранете причината за претоварване. След това може да използвате уреда отново. Освен това, моля, спазвайте следните предупреждения. ПРЕДУПРЕЖДЕНИЕ За да предотвратите разреждане на батерията,

, поява на дим, запалване и експлозия, уверете се, че спазвате указанията за безопасност.

1. Уверете се, че по батерията не се натрупват прах и

○ Уверете се, че по батерията не се натрупват прах и стружки по време на работа. ○ Уверете се, че прах и стружки не се натрупват

○ Не съхранявайте неизползваните батерии в места, където са изложени на въздействието на прах и

○ При съхранение на батерия, отстранете евентуално натрупани стружки и прах, като не трябва да се съхранява заедно с метални предмети (болтове, гвоздеи и др.).

2. Пазете батерията от пробиване с остри предмети

като гвоздеи, от удар с чук, настъпване, или от силен физически удар.

3. Не използвайте видимо повредена или деформирана

4. Не използвайте батерията с обратен поляритет.

5. Не свързвайте батерията директно към

електрически източници, или към куплунга на запалката в лека кола.

6. Не използвайте батерията за цели, различни от

батерията не може да се зареди напълно, дори след като изтече препоръчвания период от време, незабавно прекратете последващи опити за

8. Не излагайте батерията на високи температури или

налягане, не поставяйте в микровълнова фурна, сушилня или контейнери под високо налягане.

9. При установяване на теч или неприятна миризма от

батерията, не излагайте на въздействието на силна топлина или открити пламъци.

10. Не използвайте батерията в мета, където се

генерира силно статично електричество.

11. Ако батерията тече, има неприятна миризма,

загрява или се обезцвети и деформира, или ако се появят необичайни признаци при употреба, презареждане и съхранение, незабавно я отстранете от оборудването или зарядното и не я използвайте.

12. Не потапяйте батерията и не позволявайте

навлизането на течности в нея. Проникването на проводими течности като например вода, може да доведе до повреди и да причини пожар или експлозия. Съхранявайте батерията на хладно и сухо място, далеч от горими и леснозапалими материали. Избягвайте атмосфери с

1. Ако електролит от батерията попадне в очите, не

ги търкайте, а изплакнете обилно с чиста, напр. чешмяна, вода и потърсете незабавно лекарска

Ако не се вземат мерки, електролитът може да причини очни проблеми.

2. Ако електролит от батерията попадне върху кожата

чешмяна, вода. Възможно е електролитът да причини кожно възпаление.

3. Ако при първото използване на батерията

забележите ръжда, неприятен мирис, прегряване, обезцветяване, деформиране и/или други нередности, не я използвайте и я върнете на доставчика или търговеца, от който сте я закупили. ОТНОСНО ТРАНСПОРТА НА ЛИТИЕВО-ЙОННА БАТЕРИЯ При транспортиране на литиево-йонна батерия, моля спазвайте следните предпазни мерки. ПРЕДУПРЕЖДЕНИЕ Уведомете транспортната компания, че пратката съдържа литиево-йонна батерия, информирайте компанията за нейната изходна мощност и спазвайте инструкциите на транспортната компания, когато уреждате транспорта. ○ Литиево-йонните батерии, които надвишават изходна мощност от 100 Wh, се считат за транспортна категория Опасни стоки

прилагането на специални процедури. ○ За транспортиране в чужбина трябва да спазите международните закони и правила и разпоредби на страната, до която се транспортират.

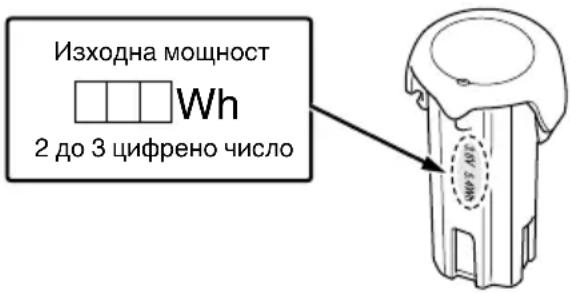

ПРЕДУПРЕЖДЕНИЕ Използвани са следните символи. Уверете се, че разбирате значението им, преди използване

DB3DL2: Безжичен пробивен винтоверт За да намали риска от наранявания, потребителят трябва да прочете ръководството за работа. Само за страни от ЕС Не изхвърляйте електрически уреди заедно с битовите отпадъци! Във връзка с разпоредбите на Европейска Директива 2012/19/ЕС за електрическите и електронни уреди и нейното приложение съгласно националните законодателства, електрически уреди, които излизат от употреба трябва да се събират отделно и предават в специализирани пунктове за рециклиране.

Номинално напрежение

Скорост на празен ход

Винт за метал Винт за дърво Размер на шестостенен отвор 00BookDB3DL2.indb11100BookDB3DL2.indb111 2019/04/0917:37:382019/04/0917:37:38112

(Съгласно EPTA-процедура 01/2014)

Изключете батерията Смяна на скоростта на ротация - Висока

Смяна на скоростта на ротация - Ниска

Ротация по часовника Ротация обратно на часовника Бутон за осветление Когато регулирате положението на ръкохватката, пазете ръцете и пръстите си от тази зона. СТАНДАРТНИ АКСЕСОАРИ В допълнение към основния комплект (1 комплект) са предоставени и аксесоарите и приставките, изброени на стр. 124. Стандартните приставки и аксесоари са предмет на промяна без предупреждение.

○ Завиване и развиване на винтове за метал, дърво, самонарезни винтове и др. ○ Пробиване на различни видове метали СПЕЦИФИКАЦИИ Спецификациите на уреда са дадени в Таблицата на стр. 124.

Поради непрекъснатото развитие на научно- развойната програма на HiKOKI, дадените тук спецификации са предмет на промяна без уведомление.

Преди да използвате електрическият инструмент, заредете батерията както следва.

1. Свържете кабела на зарядното към източника.

2. Поставете батерията в зарядното устройство.

(Фиг. 2) Вкарайте батерията плътно в зарядното устройство, докато стигне дъното му и проверете полюсите. Поставянето на батерията включва зарядното устройство (пилотната лампичка светва).

○ Ако индикаторната лампичка не светне, извадете захранващия кабел от мрежата и проверете как е поставена батерията. ○ Ако батерията е нагрята от директна слънчева светлина и т.н. веднага след работа, индикаторната лампичка може да не се включи. В такъв случай, първо оставете батерията да се охлади и след това започнете зареждането ѝ. ● Отчитане на температурата и времето за зареждане на батерията. Температурата и времето за зареждане ще бъдат тези, показани в Таблица 1 Таблица 1

UC3SFL Напрежение при зареждане V 3,6 Тегло кг 0,3 Вид батерия EBM315 (Li-ion) Температури, при които батерията може да бъде заредена 0°C – 50°C Време за зареждане на батерията до приблизителен капацитет. (При 20°C) 1,5 Ah мин.30 Брой клетки на батерията 1 Сигналната лампа угасва като индикация за пълното зареждане на батерията.

Времето за зареждане може да варира според околната температура и източника на напрежение.

3. Разкачете захранващия кабел на зарядното

устройство от контакта.

4. Дръжте зарядното устройство здраво и

издърпайте батерията.

Уверете се, че няма опасност да го изтървете след като издърпате батерията.

Ако зарядното устройство не се задейства при правилно поставена батерия, вероятно има повреда в батерията или в зарядното устройство. Занесете го в оторизиран сервизен център. МОНТАЖ И ЕКСПЛОАТАЦИЯ Действие Фигура

Отстраняване и поставяне на

Зареждане 2 125 Монтиране на аксесоари 3 125 Затягане и въртящ момент 4 125 Избор на позиция за пробиване 5 125 Промяна на скоростта на ротация 6 125 Работа на превключвателя 7 126 Сигнали на LED индикатора 8 126 Как се използва фиксаторът 9 126 Регулиране на положението на ръкохватката

1. Инспекция на инструмента

Тъй като използването на износени инструменти намалява ефективността и затрудняват работата на мотора, заточете или подменете приставките щом забележите следи от износване.

2. Инспекция на фиксиращи винтове

Редовно инспектирайте всички фиксиращи винтове и се уврете, че са добре затегнати. Ако установите разхлабен винт, незабавно го затегнете. Неспазването на горното крие рискове от злополуки и нараняване.

3. Поддръжка на мотора

Намотките на мотора са „сърцето“ на уреда. Упражнявайте особено внимание към намотките, тъй като могат да се повредят от попадане на влага и/или масло по тях.

4. Външно почистване

При замърсяване на пробивната машина, избършете с меко и сухо парче плат или парче плат, навлажнено в сапунена вода. Не използвайте разтворители на алкохолна, бензинова основа, или разредители за бои, тъй като те ще разядат пластмасовите повърхности.

Съхранявайте пробивната машина на места, където температурата е под 40°С, и далеч от достъп на деца

Съхранение на литиево-йонни

Уверете се, че литиево-йонните батерии са напълно заредени, преди да ги оставите за съхранение. Продължително съхранение (3 месеца или повече) на непълно заредени батерии може да доведе до лоша работа, значително скъсяване на живота на батериите или да ги направи негодни за употреба. Въпреки това, батерии със значително скъсен живот могат да бъдат възстановени, чрез няколкократно зареждане и пълното им разреждане от два до пет

Ако полезният живот на батерията е значително съкратен, независимо от многократното зареждане и използване, считайте батерията за износена и сменете с нова.

По време на работа и поддръжка на електрически

трябва да се спазват разпоредбите и стандартите за безопасност за всяка страна. Важна информация за батерии за безжични инструменти HiKOKI Моля, винаги използвайте нашите оригинални батерии. Не гарантираме безопасността и работата на уреда, когато се използват батерии, различни от посочените от нас, или когато са правени промени по батериите (като разглобяване и подмяна на клетките или други вътрешни компоненти).

Предоставяме гаранция за Електрически Инструменти HiKOKI съгласно специфичните местени законодателства на съответните държави. Настоящата гаранция не покрива дефекти или повреди, причинени от неправилно или небрежно използване, както и дължащи се на обичайно износване на компонентите. В случай на рекламация, моля, изпратете Електрическият Инструмент, в неразглобен вид, с ГАРАНЦИОННАТА КАРТА, продоволствена в края на инструкциите, на оторизиран сервизен център на HiKOKI. Информация за шумово замърсяване и вибрации Измерените стойности отговарят на изискванията на EN62841 и съответстват на ISO 4871. Измерено A-претеглено шумово ниво: 69 dB (A) Измерено A-претеглена сила на звука: 58 dB (A) Неточност K: 3 dB (A). Носете антифони. Общи стойности на вибрации (векторна сума) определени съгласно EN62841. Завинтване: Стойност на вибрации a

Пробиване на метал: Стойност на вибрации

Декларираните общи стойности на вибрации са измерени съгласно стандартните методи на изпитване и могат да бъдат използвани за сравнение между различните инструменти. Освен това стойностите могат да се използват за предварителна оценка. ПРЕДУПРЕЖДЕНИЕ ○ Вибрациите по време на действителна употреба на инструмента могат да се различават от декларираните общи стойности, в зависимост

начина на използване на инструмента. ○ Идентифициране на мерките за безопасност за оператора, въз основа оценка на въздействието при действителни условия на използване (като се вземат предвид всички елементи от работния цикъл, като периоди на включван и изключване, както и работа на празни обороти непосредствено преди и след момента на използване).

Декларацията е приложима за продукта, който има поставена CE маркировка. Slovenščina Srpski
