MANUAL DE UTILIZARE DB3DL2 HITACHI

3) Siguranţa personală

a) Atunci când folosiţi o sculă electrică fi ţi vigilent, fi ţi atent la ceea ce faceţi și acţionaţi conform bunului simţ. Nu folosiţi scule electrice atunci când sunteţi obosit sau vă afl aţi sub infl uenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul utilizări unei scule electrice poate provoca vătămări personale grave. b) Folosiţi echipament de protecţie personală. Purtaţi întotdeauna protecţie pentru ochi. Echipamentele de protecţie, cum ar fi măștile pentru praf, încălţămintea anti-alunecare, căștile sau protecţiile auditive, folosite în situaţiile corespunzătoare vor reduce vătămările personale. c) Preveniţ i pornirea neintenţionată. Înainte de a conecta scula la priză și / sau la setul de acumulatori și înainte de a ridica sau transporta scula, asiguraţi-vă că întrerupătorul este pe poziţia oprit. Transportarea sculelor electrice cu degetul pe întrerupător sau introducerea în priză a sculelor electrice care au întrerupătorul pe poziţia pornit sunt situaţii ce predispun la accidente. d) Înainte de a pune scula electrică în funcţiune, îndepărtaţi toate cheile de reglare și orice alte chei. O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale. e) Evitaţi dezechilibrarea. Menţineţi permanent un contact corect al piciorului și un bun echilibru. Acest lucru permite un mai bun control al sculei electrice în situaţii neașteptate. f) Purtaţi haine corespunzătoare. Nu purtaţi haine largi și nici bijuterii. Ţineţi-vă părul și hainele la distanţă de piesele în mișcare. Hainele largi, bijuteriile și părul lung pot fi prinse în piesele în mișcare. g) Dacă sunt prevăzute dispozitive de conectare la sisteme de extragere și colectare a prafului, asiguraţi-vă că acestea sunt conectate și sunt folosite corespunzător. Utilizarea acestor dispozitive poate reduce pericolele legate de praf. h) Nu lăsaţi obișnuinţa dobândită din utilizarea frecventă a sculelor să vă facă să deveniţi superfi ciali și să ignoraţi principiile de siguranţă în folosirea sculei. O acţiune neglijentă poate provoca vătămări grave într-o fracţiune de secundă.

4) Utilizarea și îngrijirea sculei electrice

a) Nu forţaţi scula electrică. Folosi ţi scula adecvată pentru aplicaţia dvs. Scula potrivită va face treabă mai bună și mai sigură, la parametrii la care a fost proiectată. b) Nu folosiţi scula electrică în cazul în care întrerupătorul nu își îndeplinește funcţia de pornire și oprire. Sculele electrice care nu pot fi comandate prin intermediul întrerupătorului sunt periculoase și trebuie reparate. c) Înainte de a face orice fel de reglaje, de a schimba accesoriile și de a depozita sculele electrice, scoateţi ștecărul din priză și/sau scoateţi setul de acumulatori din sculă, dacă este detașabil. Aceste măsuri preventive de siguranţă reduc riscul pornirii accidentale a sculei electrice.

AVERTISMENT Citiţi toate avertismentele de siguranţă, instrucţiunile, ilustraţiile și specifi caţiile furnizate cu această sculă electrică. Nerespectarea tuturor instrucţiunilor de mai jos poate avea ca efect producerea de șocuri electrice, incendii și/sau vătămări grave. Păstraţi toate avertismentele și toate instrucţiunile, pentru a le putea consulta pe viitor. Termenul „sculă electrică“ prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată cu acumulatori (fără cablu de alimentare).

1) Siguranţa în zona de lucru

a) Păstraţi zona de lucru curată și bine iluminată. Zonele de lucru dezordonate și întunecate predispun la accidente. b) Nu utilizaţi sculele electrice în atmosferă explozivă , cum ar fi în prezenţa lichidelor, gazelor sau a prafurilor infl amabile. Sculele electrice produc scântei care pot aprinde praful sau aburii. c) Ţineţi copiii sau privitorii la distanţă în timp ce utilizaţi scula electrică. Distragerea atenţiei vă poate face să pierdeţi controlul asupra sculei.

2) Siguranţa electrică

a) Ștecărele sculelor electrice trebuie să corespundă prizelor în care sunt introduse. Nu modifi caţi niciodată ștecărul în niciun fel. Nu folosiţi niciun fel de adaptoare pentru ștecăr la sculele electrice cu împământare (legate la pământ). Ștecărele nemodifi cate și prizele corespunzătoare reduc riscul de șoc electric. b) Evitaţi contactul corpului cu suprafeţele împământate, cum ar fi conductele, radiatoarele, cuptoarele și frigiderele. În cazul în care corpul dvs. este împământat există un risc crescut de electrocutare. c) Nu expuneţi sculele electrice la ploaie și nu le lăsaţi în atmosferă umedă. Intrarea apei într-o sculă electrică mărește riscul de electrocutare. d) Nu forţaţi cablul de alimentare. Nu folosiţi niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză. Ţineţi cablul de alimentare departe de căldură, ulei, muchii ascuţite și de piese în mișcare. Cablurile de alimentare deteriorate sau încolăcite măresc riscul de șoc electric. e) Atunci când folosiţi o sculă electrică în aer liber, utilizaţi un prelungitor adecvat pentru utilizarea în exterior. Folosirea unui prelungitor adecvat pentru exterior reduce riscul de șoc electric. f) Dacă utilizarea într-o zonă umedă nu poate fi evitată, folosiţi o sursă de alimentare cu întrerupător de protecţie la curent rezidual (RCD). Folosirea dispozitivelor RCD reduce riscul producerii șocurilor electrice. (Traducerea instrucţiunilor originale) 00BookDB3DL2.indb9100BookDB3DL2.indb91 2019/04/0917:37:372019/04/0917:37:3792 Română d) Depozitaţi sculele electrice neutilizate departe de zona de acţiune a copiilor și nu lăsaţi persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucţiuni să folosească scula electrică. Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiţi. e) Întreţineţi sculele electrice și accesoriile. Verifi caţi alinierea și prinderea pieselor mobile, ruperea pieselor precum și orice alte aspecte care ar putea să infl uenţeze funcţionarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza, duceţi-o la reparat. Multe accidente sunt provocate de scule electrice întreţinute necorespunzător. f) Păstraţi elementele de tăiere curate și ascuţite. Elementele de tăiere bine întreţinute și cu muchiile de tăiere bine ascuţite sunt mai ușor de controlat și este mai puţin probabil s ă se agaţe. g) Folosiţi scula electrică, accesoriile și vârfurile etc. în conformitate cu prezentele instrucţiuni, luând în considerare condiţiile de lucru și operaţiunile ce urmează a fi efectuate. Folosirea sculei electrice pentru alte operaţiuni decât cele prevăzute poate avea ca efect apariţia unor situaţii periculoase. h) Menţineţi mânerele și suprafeţele de prindere uscate, curate și ferite de ulei și unsoare. Mânerele și suprafeţele de prindere alunecoase nu permit manipularea și controlul sculei în condiţii de siguranţă în situaţii neașteptate.

5) Utilizarea și întreţinerea sculelor cu acumulatori

a) Încărcaţi numai cu încărcătorul indicat de producător. Un încărcător adecvat unui anumit tip de pachet de acumulatori poate prezenta pericol de incendiu dacă este folosit pentru încărcarea altui tip de pachet de acumulatori. b) Folosiţi sculele electrice exclusiv cu tipurile de pachete de acumulatori indicate. Folosirea unui alt tip de pachet de acumulatori poate provoca vătămări sau incendii. c) Atunci când setul de acumulatori nu este folosit, ţineţi-l departe de obiecte metalice cum ar fi agrafe de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici care ar putea realiza conectarea terminalelor setului de acumulatori. Scurtcircuitarea terminalelor acumulatorilor poate provoca arsuri sau incendii. d) În cazul exploatării abuzive, din acumulatori poate ieși lichid; evitaţi contactul cu acest lichid. În cazul unui contact accidental, spălaţi cu apă. În cazul contactului cu ochii, consultaţi un medic. Lichidul care iese din acumulatori poate provoca iritaţii sau arsuri. e) Nu utilizaţi un set de acumulatori sau o sculă care este deteriorat(ă) sau modifi cat(ă). Este posibil ca acumulatorii deterioraţi sau modifi caţi să prezinte un comportament imprevizibil care poate duce la incendiu, explozie sau risc de vătămare. f) Nu expuneţi un set de acumulatori sau o sculă la foc sau la temperaturi excesive. Expunerea la foc sau la temperaturi de peste 130°C poate provoca explozie. g) Respectaţi toate instrucţiunile de încărcare și nu încărcaţi setul de acumulatori sau scula în afara intervalului de temperatură specifi cat în instrucţiuni. Încărcarea necorespunzătoare sau la temperaturi în afara intervalului specifi cat poate deteriora acumulatorul și poate crește riscul de incendiu.

a) Scula electrică trebuie reparată de o persoană califi cată, folosind numai piese de schimb identice. Astfel se asigură menţinerea siguranţei sculei electrice. b) Nu reparaţi niciodată seturile de acumulatori deterioraţi. Repararea seturilor de acumulatori ar trebui efectuată numai de producător sau de furnizori de service autorizaţi. PRECAUŢIE Ţineţi copiii și persoanele infi rme la distanţă. Atunci când nu este folosită, scula electrică trebuie depozitată departe de zona de acţiune a copiilor și a persoanelor infi rme.

1. Apucaţi scula electrică de suprafeţele izolate de

prindere, atunci când executaţi o operaţiune în care accesoriile de tăiere sau de fi xare pot intra în contact cu cabluri ascunse. Accesoriile de tăiere sau de fi xare care intră în contact cu un cablu sub tensiune pot pune sub tensiune părţile metalice descoperite şi pot electrocuta operatorul.

2. Nu operaţi niciodată la o turaţie mai mare decât

turaţia nominală maximă a burghiului. La turaţii mai mari, este posibil ca burghiul să se îndoaie dacă i se permite să se rotească liber fără să intre în contact cu piesa, determinând vătămări corporale.

3. Începeţi întotdeauna găurirea la turaţie mică şi cu

vârfului burghiului în contact cu piesa. La turaţii mai mari, este posibil ca burghiul să se îndoaie dacă i se permite să se rotească liber fără să intre în contact cu piesa, determinând vătămări corporale.

4. Aplicaţi presiune doar direct pe burghiu și nu

aplicaţi o presiune excesivă. Burghiele se pot îndoi cauzând ruperea sau pierderea controlului și determinând vătămări corporale. AVERTISMENTE SUPLIMENTARE

1. Asiguraţi-vă că zona de perforare nu conţine nicio

obstrucţie ascunsă, inclusiv cabluri electrice, conducte de apă şi gaz. Perforarea acestora poate conduce la şocuri electrice sau scurtcircuite, scăpări de gaz sau alte pericole care pot cauza accidente grave sau vătămări.

2. Asiguraţi-vă că ţineţi scula ferm în timpul folosirii ei.

Nerespectarea avertismentelor poate duce la accidente sau vătămări.

3. Securizaţi elementul de prelucrat. Un element securizat

cu dispozitive de prindere sau într-o menghină îşi păstrează poziţia mult mai bine decât dacă este ţinut manual.

4. Pregătirea şi verifi carea locului de muncă. Verifi caţi dacă

locul de muncă este corespunzător, urmând măsurile de precauţie.

5. Nu permiteţi pătrunderea materiilor stră

ine în orifi ciul pentru conectarea acumulatorului.

6. Nu demontaţi niciodată acumulatorul sau încărcătorul.

00BookDB3DL2.indb9200BookDB3DL2.indb92 2019/04/0917:37:372019/04/0917:37:3793 Română

7. Nu scurtcircuitaţi niciodată acumulatorul. Scurtcircuitarea

acumulatorului va produce un curent electric puternic şi acesta se va supraîncălzi. Acumulatorul va arde sau se va strica.

8. Nu aruncaţi acumulatorul în foc. Dacă acumulatorul este

ars, acesta poate exploda.

9. Aduceţi acumulatorul la magazinul de la care a fost

cumpărat de îndată ce durata de viaţă a acestuia, după încărcare, devine prea scurtă pentru uz practic. Nu aruncaţi acumulatorul consumat.

10. Nu introduceţi obiecte în fantele de ventilaţie ale

încărcătorului. Introducerea obiectelor de metal sau infl amabile în fantele de ventilaţie ale încărcătorului va duce la pericol de şoc electric sau deteriorarea încărcătorului.

11. Asiguraţi-vă că ataşamentele sunt fi xate temeinic pe

butuc. Dacă acestea nu sunt fi xate bine, ar putea ieşi şi produce răni. În scopuri de siguranţă, trageţi uşor de bitul din driver după instalare pentru a vă asigura că acesta este bine prins şi că nu se va slăbi în timpul funcţionării. Dacă manşonul de ghidare nu revine în poziţia sa originală, bitul nu este instalat corect.

12. La schimbarea vitezei de rotaţie cu butonul comutator,

asiguraţi-vă că întrerupătorul e oprit. Schimbarea vitezei în timp ce motorul se roteşte va defecta cutia de viteze.

13. Cadranul ambreiajului nu poate fi poziţionat între

numerele „1, 3, 5 … 21“ sau între puncte şi scula nu trebuie folosită cu cadranul ambreiajului între „21“ şi linia din mijlocul marcajului de perforare. Acţionând astfel, se poate deteriora.

14. Oprirea unităţii după muncă neîntreruptă.

15. Motorul se poate opri în cazul în care scula este

supraîncărcată. Dacă acest lucru se întâmplă, eliberaţi întrerupătorul sculei şi eliminaţi cauza supraîncărcării.

16. Rotaţia motorului poate fi blocată atât timp cât unitatea

este folosită ca burghiu. În timpul folosirii maşinii de înşurubat, ave ţi grijă să nu blocaţi motorul.

17. Dacă motorul este blocat, opriţi imediat alimentarea

electrică. Dacă motorul este blocat pentru un timp, motorul sau acumulatorul se pot arde.

18. Despre mecanismul de blocare a arborelui

Puteţi bloca bitul în poziţie atunci când comutatorul principal este oprit şi să folosiţi scula ca şurubelniţă manuală. Asiguraţi-vă că comutatorul de blocare este reglat pe poziţia „▼ LOCK (blocare)“ înainte de a face aceasta.

19. Când transportaţi sau depozitaţi unealta, fi xaţi

întotdeauna comutatorul de blocare în poziţia „▼ LOCK (blocare)“ pentru a evita o pornire accidentală.

20. Dacă folosiţi unealta în confi guraţia de pistol, nu trebuie

să o ţineţi de porţiunea curbată a acesteia în momentul în care reveniţi la confi guraţia dreaptă. Porţiunea curbată

ă poate prinde degetul sau alte părţi ale mânii rănindu- vă (Fig. 10).

21. Utilizarea acumulatorului într-o atmosferă rece (sub 0

grade Celsius) poate duce uneori la slăbirea cuplului de strângere şi la diminuarea randamentului. Acesta, însă, este un fenomen temporar şi totul revine la normal când bateria se încălzeşte.

22. Nu priviţi sursa de lumină direct. Vă puteţi vătăma ochii.

23. Utilizaţi întotdeauna scula și acumulatorul la temperaturi

24. Ţineţi întotdeauna scula ferm cu o mână pe carcasă

ACUMULATORUL LITIU-ION Pentru prelungirea duratei de viaţă, acumulatorul litiu- ion este echipat cu o protecţie pentru oprirea furnizării de energie. În situaţiile 1 la 2 descrise mai jos, atunci când folosiţi aparatul, chiar dacă acţionaţi declanșatorul motorul se poate opri. Aceasta nu este o defecţiune, ci un rezultat al funcţiei de protecţie.

1. Atunci când acumulatorul este descărcat, motorul se

oprește. În această situaţie încărcaţi imediat acumulatorul.

2. În situaţia suprasolicitării aparatului, motorul se poate

opri. În această situaţie, eliberaţi întrerupătorul și îndepărtaţi cauza suprasolicitării. După aceasta, puteţi folosi din nou aparatul. Mai mult, vă rugăm să acordaţi atenţie următoarelor avertismente și indicaţii privind precauţia. AVERTISMENT Pentru a împiedica apariţia scurgerilor la acumulator, a generării de că ldură, emisiilor de fum, exploziei și aprinderii, vă rugăm să respectaţi următoarele măsuri de precauţie.

1. Asiguraţi-vă că pe acumulator nu se strânge șpan și nici

praf. ○ În timpul lucrului, asiguraţi-vă că pe acumulator nu cade șpan și nici praf. ○ Asiguraţi-vă că șpanul și praful care cad pe scula electrică în timpul lucrului nu se strâng pe acumulator. ○ Nu depozitaţi un acumulator nefolosit într-un loc expus la șpan și la praf. ○ Înainte de a depozita un acumulator, îndepărtaţi de pe acesta toate urmele de șpan și de praf și nu depozitaţi acumulatorul împreună cu piese metalice (șuruburi, cuie etc.).

2. Nu găuriţi acumulatorul cu obiecte ascuţite cum ar

fi cuiele, nu îl loviţi cu ciocanul, nu călca ţi pe el, nu îl aruncaţi și nu îl supuneţi unor șocuri fi zice puternice.

3. Nu utilizaţi un acumulator care pare deteriorat sau care

4. Nu folosiţi acumulatorul cu polaritatea inversată.

5. Nu îl conectaţi direct la sursele de energie electrică sau

la brichetele electrice ale mașinilor.

6. Nu folosiţi acumulatorul în alte scopuri decât cele

7. În cazul în care acumulatorul nu se încarcă după trecerea

timpului de încărcare specifi cat, încetaţi imediat să îl mai încărcaţi.

8. Nu expuneţi acumulatorul la temperaturi sau presiuni

ridicate, de exemplu nu îl introduceţi într-un cuptor cu microunde, într-un uscător sau într-un container presurizat.

9. Ţineţi-l departe de fl acără imediat ce observaţi scurgeri

sau mirosuri neplăcute.

10. Nu îl folosiţi în locuri în care se generează o puternică

electricitate statică.

11. În cazul în care observaţi la acumulator scurgeri,

mirosuri neplăcute, generare de căldură, decolorări sau deformări, scoateţi-l imediat din echipament sau din încărcător și încetaţi să îl mai utilizaţi.

12. Nu scufundaţi acumulatorul sau nu permiteţi fl uidelor

să curgă în interior. Pătrunderea lichidului conductor, precum apa, poate provoca daune care pot duce la incendiu sau explozie. Depozitaţi acumulatorul dvs. într-un loc răcoros și uscat, departe de elemente combustibile și infl amabile. Trebuie evitate atmosferele gazoase corozive. PRECAUŢIE

1. În cazul în care lichidul ce se scurge din acumulator intră

în contact cu ochii, nu vă frecaţi la ochi și spălaţi-i bine cu apă proaspătă curată, cum ar fi apa de la robinet și consultaţi imediat un medic. În cazul în care nu faceţi tratament, lichidul poate provoca probleme oculare.

2. În cazul în care lichidul se scurge pe piele sau pe haine,

spălaţi imediat cu apă proaspătă curată, cum ar fi apa de la robinet. Exist ă posibilitatea ca acest lucru să provoace iritarea pielii. 00BookDB3DL2.indb9300BookDB3DL2.indb93 2019/04/0917:37:372019/04/0917:37:3794 Română

3. În cazul în care la prima utilizare a acumulatorului

detectaţi mirosuri neplăcute, supraîncălzire, dacă observaţi rugină, decolorare, deformare și/sau alte nereguli, nu folosiţi acumulatorul și înapoiaţi-l furnizorului sau vânzătorului. DESPRE TRANSPORTAREA ACUMULATORULUI LITIU-ION Când transportaţi un acumulator litiu-ion, vă rugăm să respectaţi următoarele instrucţiuni. AVERTISMENT Notifi caţi compania transportatoare că un pachet conţine un acumulator litiu-ion, informaţi compania cu privire la puterea sa de ieşire şi respectaţi instrucţiunile companie transportatoare atunci când aranjaţi un transport. ○ Acumulatorii litiu-ion care depășesc puterea de ieșire de 100 Wh sunt consideraţi ca făcând parte din categoria de clasifi care a materialelor periculoase și vor necesita proceduri de aplicare speciale. ○ Pentru transportul în străinătate, trebuie să respectaţi legea internaţională, precum şi regulile şi reglementările ţării de destinaţie.

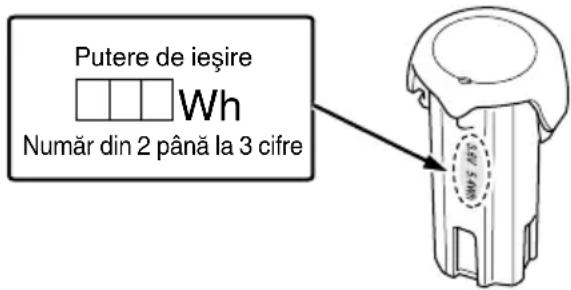

Putere de ieşire Număr din 2 până la 3 cifre SIMBOLURI AVERTISMENT În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asiguraţi-vă că înţelegeţi semnifi caţia acestora. DB3DL2: Mașină de găurit și înșurubat cu acumulator Pentru a reduce riscul de accidente, utilizatorul trebuie să citească manualul de utilizare. Numai pentru ţările membre UE Nu aruncaţi această sculă electrică împreună cu deșeurile menajere! În conformitate cu Directiva Europeană 2012/19/UE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislaţiile naţionale, sculele electrice care au ajuns la fi nalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător.

Viteză la mers în gol

Viteză mare Metal Şurub mecanic Şurub pentru lemn Dimensiune hexagonală acţ.

Greutate (Conform Procedura EPTA 01/2014) Perforare Pornire Oprire Deconectaţi acumulatorul Schimbare viteză rotaţie – Viteză mare Schimbare viteză rotaţie – Viteză mică Rotaţie în sensul acelor de ceasornic Rotaţie contrară acelor de ceasornic Întrerupător lumină Când reglaţi poziţia mânerului, nu apropiaţi mâinile şi degetele de această zonă. ACCESORII STANDARD Pe lângă unitatea principală (1 unitate), pachetul conţine şi accesoriile enumerate la pagina 124. Accesoriile standard sunt supuse modifi cărilor fără notifi care prealabilă. APLICAŢII ○ Înşurubarea şi îndepărtarea şuruburilor mecanice, şuruburilor pentru lemn şi şuruburilor pentru tablă, etc. ○ Perforarea diverselor metale SPECIFICAŢII Specifi caţiile acestei maşini sunt enumerate în tabelul de la pagina 124. NOTĂ Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specifi caţii pot fi modifi cate fără notifi care prealabilă. ÎNCĂRCARE Înainte de a utiliza scula electrică, încărcaţi acumulatorii după cum urmează.

1. Conectaţi cablul de alimentare al încărcătorului la

un conector adecvat.

2. Introduceţi acumulatorul în încărcător. (Fig. 2)

Introduceţi bine acumulatorul în încărcător până când acesta intră în contact cu partea inferioară a încărcătorului, verifi când totodată polarităţile. După introducerea acumulatorului, încărcătorul va începe să funcţioneze (lampa pilot se aprinde). 00BookDB3DL2.indb9400BookDB3DL2.indb94 2019/04/0917:37:372019/04/0917:37:3795 Română PRECAUŢIE ○ Dacă becul de control nu se aprinde, scoateţi ştecărul din priză şi verifi caţi poziţia acumulatorului în încărcător. ○ Dacă acumulatorul se încălzeşte în contact direct cu lumina soarelui etc., imediat după folosinţă, becul de control al încărcătorului s-ar putea să nu se aprindă. În acest caz, lăsaţi mai întâi acumulatorul să se răcească, apoi începeţi încărcarea. ● Referitor la temperaturile şi timpul de încărcare a acumulatorului. Temperaturile şi timpul de încărcare vor fi prezentate în Tabelul 1 Tabelul 1 Încărcător Acumulator UC3SFL Tensiune de încărcare V 3,6 Greutate kg 0,3 Tip de acumulator EBM315 (Li-ion) Temperaturi la care acumulatorul poate fi reîncărcat 0°C – 50°C Timp încărcare pentru capacitate acumulator, aprox. (la 20°C) 1,5 Ah min. 30 Număr celule acumulator 1 La încărcarea completă a acumulatorului, lampa pilot se stinge. NOTĂ Timpul de încărcare poate varia în funcţie de temperatură și de tensiunea sursei de alimentare.

3. Deconectaţi cablul de alimentare al încărcătorului

4. Ţineţi ferm încărcătorul și scoateţi acumulatorul.

NOTĂ Asiguraţi-vă că scoateţi acumulatorul din încărcător şi apoi depozitaţi-l. PRECAUŢIE Dacă încărcătorul nu funcţionează având acumulatorul montat corect, probabil că înc ărcătorul s-a defectat. Duceţi-l la o unitate service autorizată.

ASAMBLARE ŞI OPERARE

Acţiune Figură Pagină Scoaterea şi introducerea acumulatorului

Încărcare 2 125 Montarea accesoriilor 3 125 Ajustarea cuplului de strângere 4 125 Selectarea poziţiei burghiului 5 125 Schimbarea vitezei de rotaţie 6 125 Utilizarea întrerupătorului 7 126 Cum se foloseşte Ledul 8 126 Cum să folosiţi comutatorul de blocare

Reglaţi poziţia mânerului 10 126 Selectarea accesoriilor ― 127

Întrucât folosirea unei unelte tocite va împiedica buna funcţionare şi va cauza posibile defecţiuni la motor, ascuţiţi sau schimbaţi scula de îndată ce abraziunea este vizibilă.

2. Inspectarea şuruburilor de asamblare

Inspectaţi cu regularitate toate şuruburile de asamblare şi asiguraţi-vă că sunt fi xate corespunzător. Dacă există şuruburi care nu sunt fi xe, fi xaţi-le imediat. Nerespectarea avertismentului poate duce la riscuri serioase.

3. Întreţinerea motorului

Bobina motorului este componenta principală a sculei electrice. Aveţi grijă să nu deterioraţi bobina şi/sau să nu o udaţi cu ulei sau apă.

4. Curăţarea exteriorului

Dacă mașina de înșurubat cu impact este murdară, ștergeţi-o folosind o cârpă uscată sau una înmuiată într-o soluţie de apă cu săpun. Nu folosiţi solvenţi pe bază de clor, benzină și nici diluanţi, deoarece aceștia topesc masele plastice.

Depozitaţi mașina de înșurubat cu impact la temperatura sub 40°C și nu lăsaţi produsul la îndemâna copiilor. NOTĂ Depozitarea acumulatorilor litiu-ion. Asiguraţi-vă că acumulatorii litiu-ion au fost complet încărcaţi înainte de a-i depozita. Depozitarea prelungită (3 luni sau mai mult) a acumulatorilor cu un nivel de încărcare scăzut poate duce la scăderea performanţei, la reducerea semnifi cativă a timpului de utilizare a acumulatorilor sau poate face acumulatorii incapabili să stea încărcaţi. Cu toate acestea, timpul de utilizare a acumulatorilor semnifi cativ de redus poate reveni la normal prin încărcarea și utilizarea acumulatorilor în mod repetat, de două până la cinci ori. Dacă durata de folosire a acumulatorului este foarte scurtă în ciuda încărcării ş i folosirii repetate, schimbaţi acumulatorii. PRECAUŢIE Pe durata folosirii și a operaţiunilor de întreţinere a mașinii trebuie respectate reglementările și standardele naţionale privind securitatea. Notă importantă pentru bateriile uneltelor HiKOKI cu acumulatori Utilizaţi întotdeauna acumulatori originali. Nu garantăm siguranţa și performanţa uneltei dacă se utilizează alţi acumulatori decât cei recomandaţi sau dacă acumulatorul original este dezmembrat sau modifi cat (cum ar fi demontarea și înlocuirea celulelor sau a altor părţi interne). GARANŢIE Garantăm sculele electrice HiKOKI în conformitate cu reglementările statutare/specifi ce ţării. Această garanţie nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveţi reclamaţii, vă rugăm să trimiteţi scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANŢIE care se găsește la fi nalul prezentelor Instrucţiuni de utilizare, la o unitate service autorizată de HiKOKI. 00BookDB3DL2.indb9500BookDB3DL2.indb95 2019/04/0917:37:372019/04/0917:37:3796 Română Informaţii privind nivelul de zgomot transmis prin aer și nivelul de vibraţii Valorile măsurate au fost determinate în conformitate cu EN62841 și sunt declarate conforme cu ISO 4871. Nivelul tipic al puterii sonore ponderate A: 69 dB (A) Nivelul tipic al presiunii sonore ponderate A: 58 dB (A) Incertitudine K: 3 dB (A). Purtaţi protecţie auditivă. Valorile totale ale vibraţiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN62841. Înșurubare: Valoarea emisiei de vibraţii

Perforarea metalului: Valoarea emisiei de vibraţii
