Uvod

Pregled pred dobavo in številke izdelkov

Opomba: Ta izdelek je bil pred dobavo pregledan. Prodajalec vam mora predati podpisan izvod dokumenta o pregledu pred dobavo.

Kontaktni podatki pooblaščene servisne delavnice:
Ta navodila za uporabo so priložena izdelku s številko izdelka (serijsko številko):
/
Motor:
Menjalnik:

Opis izdelka

Izdelek je sedežna kosilnica. Pedala za vožnjo naprej in vzvratno vožnjo vozniku omogočata brezstopenjsko nastavljanje hitrosti. Števec ur prikazuje, koliko ur je uporabnik uporabljal izdelek. Izdelek je opremljen z žarometi in je uporabljan skupaj s kosišči Combi z vložkom BioClip. Modela Rider 316T AWD, Rider 316Ts AWD in Rider 316TXs AWD sta opremljena s pogonom na vsa kolesa (AWD).

Namen uporabe

Izdelek je izdelan za košnjo trave na odprtih in ravnih tleh v stanovanjskih območjih in vrtovih. će želite izdelek

uporabljati za druga opravila, namestite izbirno dodatno opremo. Če želite izvedeti več o razpoložljivi dodatni opremi se obrnite na prodajalca podjetja Husqvarna.

Zavarujte svoj izdelek

Sklenite zavarovalno polico za svoj nov izdelek. V primeru negotovosti se obrnite na svojo zavarovalnico. Priporočamo celostno zavarovanje, vključno z zavarovanjem za tretje osebe, požar, poškodbe, krajo in vandalizem.

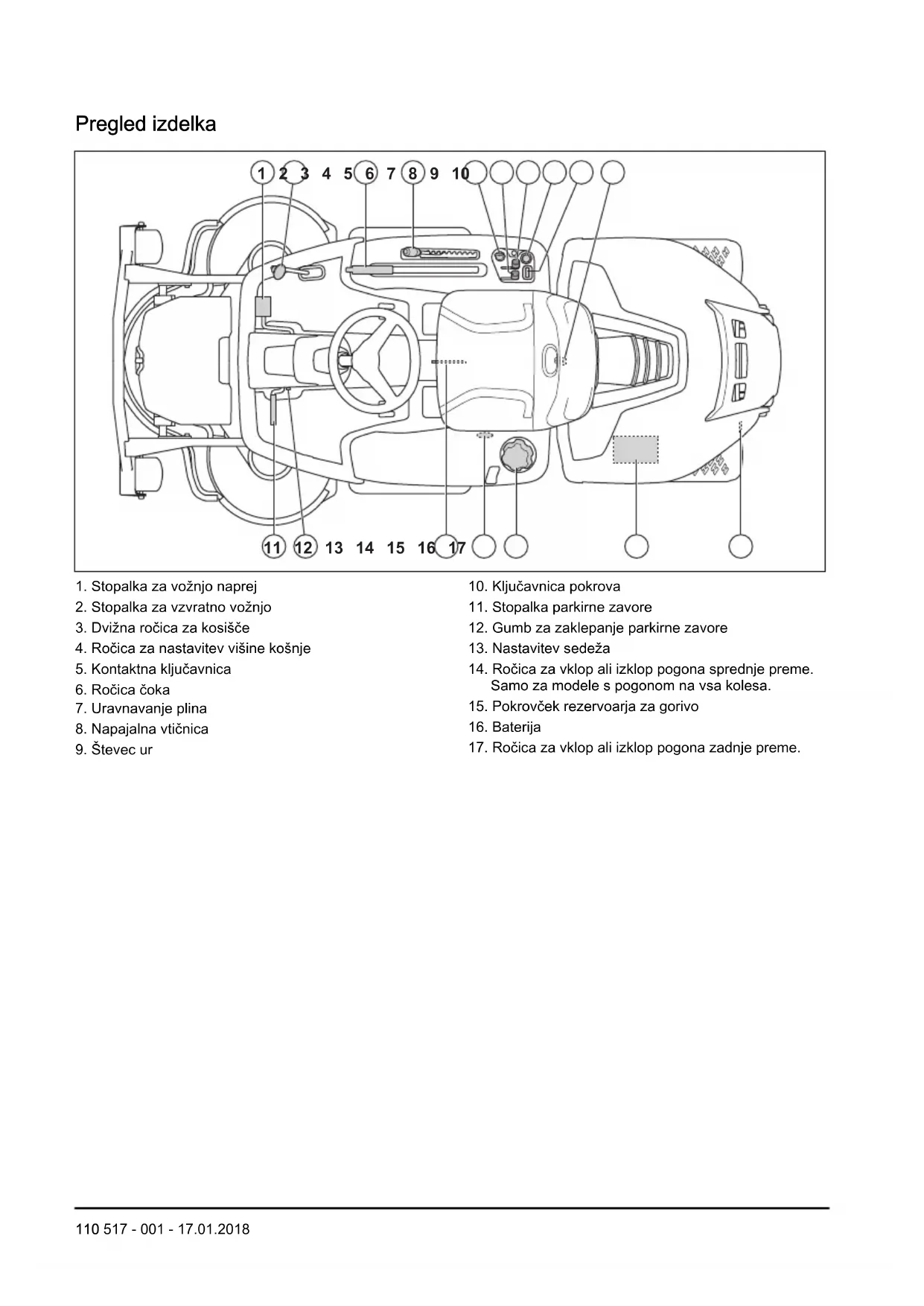

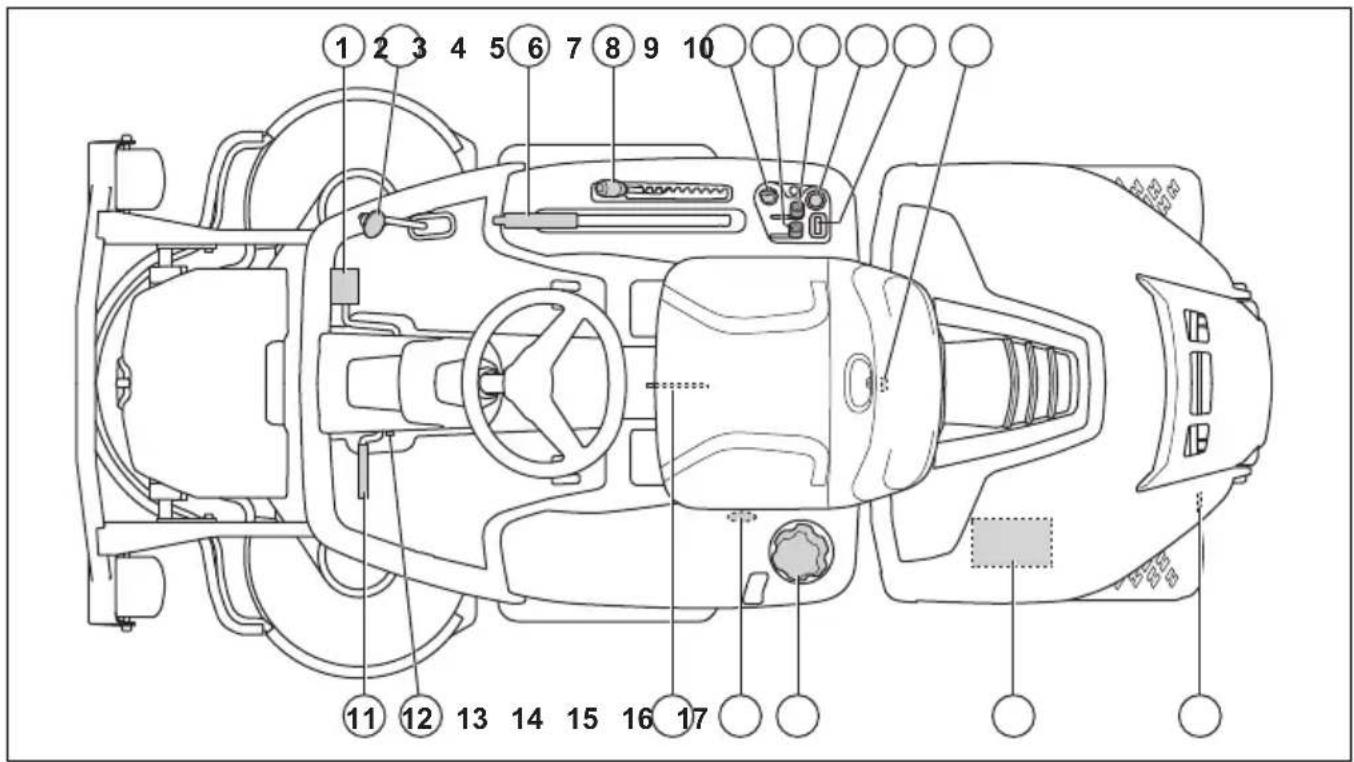

Pregled izdelka

1. Stopalka za vožnjo naprej
2. Stopalka za vzvratno vožnjo
3. Dvižna ročica za kosišče
4. Ročica za nastavitev višine košnje

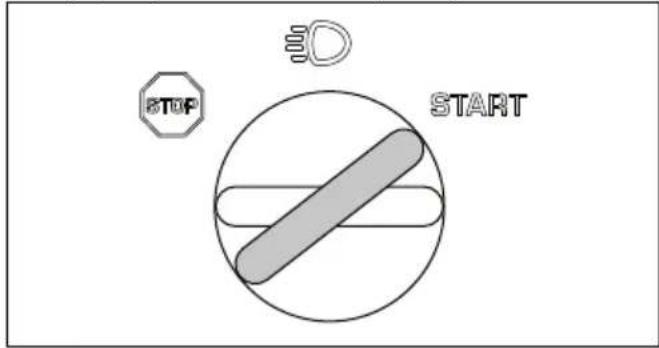

5. Kontaktna ključavnica
6. Ročica čoka
7. Uravnavanje plina
8. Napajalna vtičnica

9. Števec ur

10. Ključavnica pokrova

11. Stopalka parkirne zavore
12. Gumb za zaklepanje parkirne zavore

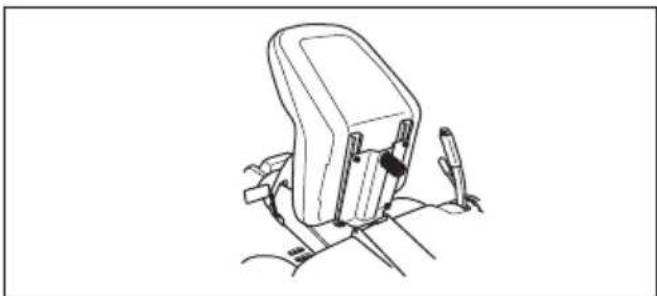

13. Nastavitev sedeža
14. Ročica za vklop ali izklop pogona sprednje preme. Samo za modele s pogonom na vsa kolesa.
15. Pokrovček rezervoarja za gorivo
16. Baterija
17. Ročica za vklop ali izklop pogona zadnje preme.

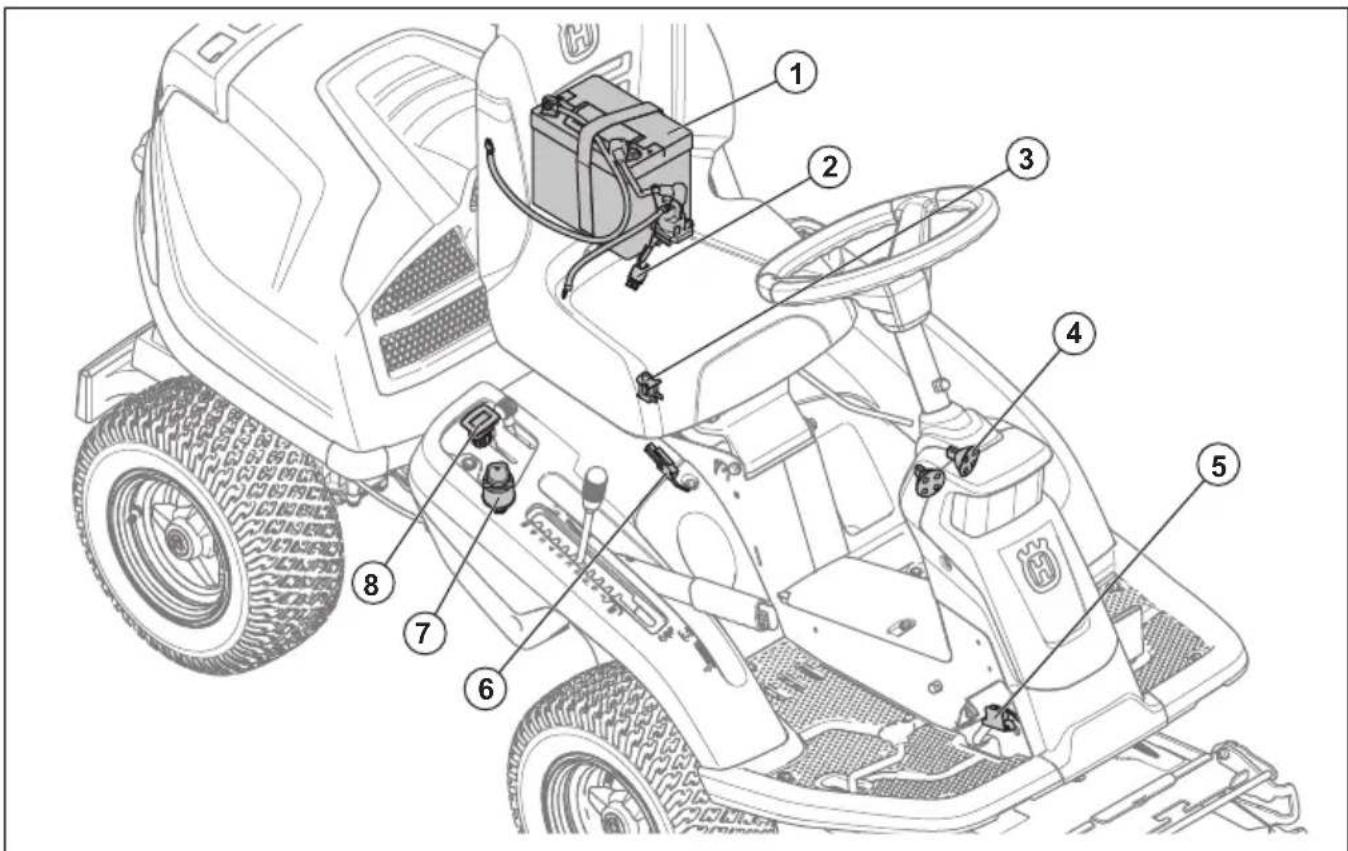

Pregled električnega sistema

1. Baterija

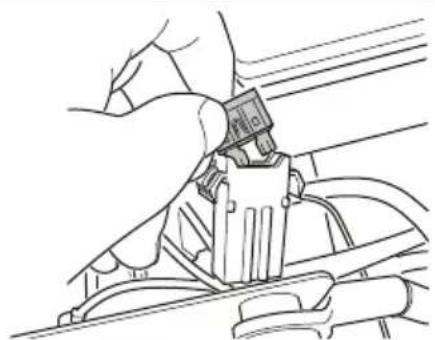

2. Glavna varovalka
3. Varnostno stikalo sedeža
4. Luči
5. Mikrostikalo, parkirna zavora
6. Varnostno stikalo dvižne ročice
7. Kontaktna ključavnica
8. Števec ur

Varnostno stikalo sedeža

Ko operater vstane s sedeža, varnostno stikalo sedeža vzpostavi varnostni tokokrog. Če so rezila aktivirana ali parkirna zavora ni aktivirana, se motor in pogon rezil zaustavita. Glejte tudi Varnostni tokokrog na strani 115.

Števec ur

Števec ur prikazuje, koliko ur je motor deloval. Čas, v katerem je bil kontakt vklopljen, motor pa ni deloval, se ne beleži. Zadnja številka prikazuje desetine ure (6 minut).

Vtičnica

Napetost električne vtičnice je 12 V. Električna vtičnica je zaščitena z varovalko, glejte Zamenjava glavne varovalke na strani 127.

Pedala za vožnjo naprej in vožnjo vzvratno

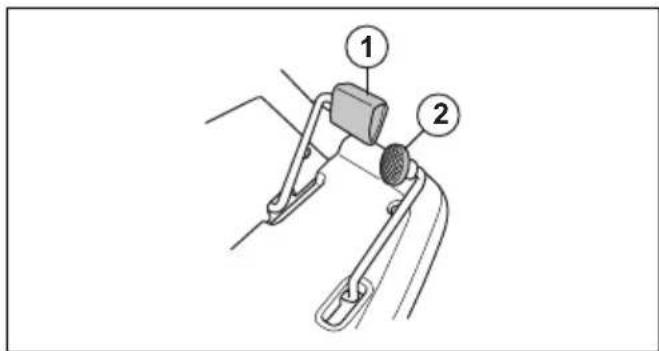

Hitrost brezstopenjsko nastavite z dvema pedaloma. Pedal (1) se uporablja za vožnjo naprej, pedal (2) pa za vzvratno vožnjo. Izdelek zavira, ko spustite pedala.

Kosišča za ta izdelek so kosišča Combi s sistemom BioClip. BioClip razreže travo v gnojilo. Kosišče Combi je mogoče uporabljati s sistemom BioClip. Brez pokrova BioClip je trava izvržena skozi zadnjo odprtino.

Znaki na izdelku

POZOR: Površna in napačna uporaba lahko povzroči težke poškodbe in celo smrt uporabnika ali drugih.

Pred začetkom uporabe izdelka natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli.

Vrtljiva rezila. Ko je motor vklopljen, se izogibajte stiku s pokrovom.

Opozorilo: vrtljivi deli. Izogibajte se stiku z njimi.

Pazite na leteče in odbite predmete.

Izdelka nikoli ne uporabljajte, če so v bližini ljudje, še posebej otroci, ali živali.

Pred in med vzvratno vožnjo z izdelkom glejte nazaj.

Nikoli ne kosite trave po vzpetinah z naklonom. Izdelka ne uporabljajte na pobočjih z naklonom, večjim od 10°. Glejte Košnja na klančinah na strani 115.

Na izdelku nikoli ne prevažajte oseb.

Zapeljite naprej.

Nevtralna prestava.

Zapeljite vzvratno.

Parkirna zavora.

Izdelek je v skladu z veljavnimi direktivami ES.

Emisije hrupa v okolje v skladu z direktivo Evropske skupnosti. Podatek za emisijo izdelka je naveden v poglavju "Tehnični podatki" ter na nalepki.

Vedno nosite odobreno zaščitno opremo za ušesa.

Izklopite motor.

START

Zaženite motor.

Število vrtljajev motorja – veliko.

Število vrtljajev motorja – majhno.

Gorivo.

Najv. 10 % etanola.

Višina košnje.

Servisni položaj za ročico za nastavitev višine košnje.

Rezila so aktivirana.

Rezila so deaktivirana.

Aktivacija in izklop pogonskega sistema.

Nivo olja.

Servisni položaj za kosišče.

Delovni položaj za kosišče.

Opomba: Ostali znaki in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za druga komercialna območja.

Odgovornost proizvajalca

Kot je navedeno v zakonodaji, ki ureja odgovornost proizvajalca, ne prevzemamo nikakršne odgovornosti za

poškodbe, ki bi jih naši izdelki povzročili v naslednjih primerih:

• Izdelek ni pravilno popravljen.

• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.

• Na izdelku je nameščena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.

• Izdelek ni bil popravljen v pooblaščenem servisnem centru ali pri pooblaščenem organu.

Varnost

Varnostne definicije

Opozorila, svarila in opombe opozarjajo na posebej pomembne dele priročnika.

OPOZORILO: Se uporabi, će obstaja nevarnost telesne poškodbe ali smrti uporabnika ali opazovalcev ob neupoštevanju navodil v tem priročniku.

POZOR: Se uporabi, će obstaja nevarnost poškodbe izdelka, drugih materialov ali okolice ob neupoštevanju navodil v tem priročniku.

Opomba: Se uporabi za podajanje podrobnejših informacij, potrebnih v dani situaciji.

Splošna varnostna navodila

OPOZORILO: Izdelek lahko odreže roke in noge ter meče predmete. Če ne upoštevate varnostnih navodil, lahko pride do resnih poškodb ali smrti.

OPOZORILO: Če je rezalna oprema poškodovana, izdelka ne uporabljajte več. Poškodovana rezalna oprema lahko meče predmete in povzroči resne poškodbe ali smrt. Nemudoma zamenjajte poškodovana rezila.

OPOZORILO: Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih moti delovanje aktivnih ali pasivnih medicinskih vsadkov. Da bi zmanjšali nevarnost ki bi lahko povzročila resne poškodbe ali smrt, priporočamo, da se osebe z medicinskimi vsadki pred uporabo izdelka posvetujejo s svojim zdravnikom in proizvajalcem vsadka.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

- Vedno bodite previdni in ravnajte razumno. Izogibajte se vsem situacijam, za katere se ne počutite dovolj usposobljeni. Če ste po branju

navodil za uporabnika negotovi glede delovnih postopkov, se pred nadaljnjimi postopki posvetujte s strokovnjakom.

• Pred zagonom izdelka je treba natančno prebrati in razumeti navodila za uporabo ter navodila na izdelku.
• Naučite se varno uporabljati izdelek in njegove krmilne elemente ter se seznanite z načinom hitre zaustavitve izdelka.
  • Naučite se prepoznati varnostne oznake.
• Izdelek mora biti čist, zato da je lahko jasno prebrati oznake in nalepke.
• Ne pozabite, da je uporabnik odgovoren za nesreče, ki jih povzroči drugim ljudem ali njihovi lastnini.

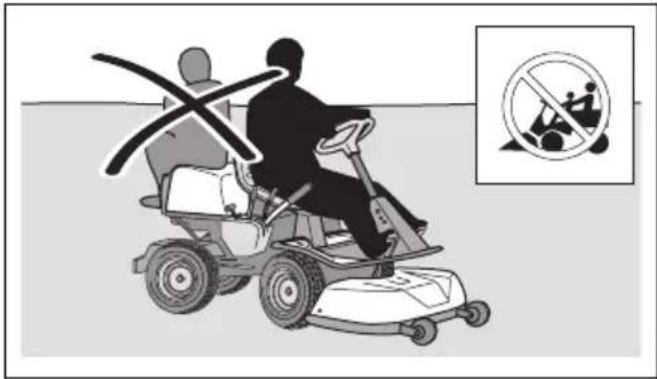

• Ne prevažajte potnikov. Izdelek sme uporabljati le ena oseba.

• Izdelka ne pustite brez nadzora, će je motor vklopljen. Preden izdelek pustite brez nadzora, vedno ustavite rezila, aktivirajte parkirno zavoro, ustavite motor in odstranite ključ.
• Izdelek uporabljajte le podnevi ali v pogojih, ki zagotavljajo zadostno količino svetlobe. Izdelek mora biti vedno na varni razdalji od lukenj ali drugih nepravilnosti v tleh. Bodite pozorni na druga morebitna tveganja.
• Izdelka nikoli ne uporabljajte v slabem vremenu, na primer v megli, v dežju, na zatohlih ali vlažnih mestih, pri močnem vetru, mrazu, če obstaja nevarnost strele itd.

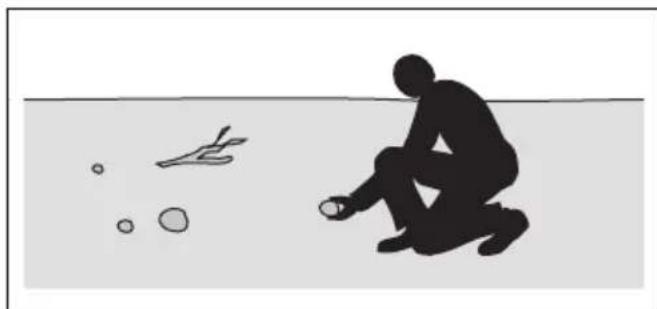

• Poiščite in označite mesta večjih kamnov in drugih nepremičnih predmetov, da preprečite trke.
• Z območja odstranite predmete, kot so kamni, igrače itd., ki bi se lahko ujeli med rezila in bi jih nato vrglo ven.

• Otrokom ali drugim osebam, ki niso pooblaščene za upravljanje izdelka, ne dovolite, da bi uporabljali izdelek ali ga servisirali. Starost uporabnika je določena s krajevnimi zakoni.
• Pred zagonom motorja, vklopom pogona ali začetkom premikanja izdelka se prepričajte, da v bližini izdelka ni nikogar drugega.
• Med košnjo v bližini ceste ali prečkanjem ceste bodite pozorni na promet.
• Izdelka ne uporabljajte, če ste utrujeni, pod vplivom alkohola ali drog ali zdravil oziroma v drugih okoliščinah, ki lahko negativno vplivajo na vaš vid, pozornost, koordinacijo ali presojo.
• Izdelek vedno parkirajte na ravni površini, motor pa ne sme delovati.

Varnostna navodila v zvezi z otroki

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Če niste dovolj pozorni na otroke v bližini izdelka, lahko pride do resnih nesreč. Izdelek in košnja lahko pritegneta otroke. Otroci najverjetneje ne ostanejo na mestu, kjer ste jih nazadnje videli.
• Otroci se ne smejo zadrževati v območju košnje. Prepričajte se, da je ob otrokih odgovorna oseba.
• Opazujte otroke in zaustavite izdelek, če se približajo delovnemu območju. Bodite zelo previdni blizu vogalov, grmov, dreves ali drugih predmetov, ki vam ovirajo jasen pogled.
• Pred in med vzvratno vožnjo glejte nazaj in navzdol ter se tako prepričajte, da v bližini ni otrok.
• Na izdelku ne prevažajte otrok. Z izdelka lahko padejo in se resno poškodujejo ali preprečijo varno manevriranje izdelka.
• Otroci izdelka ne smejo uporabljati.

Varnostna navodila za uporabo

OPOZORILO: Med ali neposredno po delovanju se ne dotikajte motorja ali izpušnega sistema. Med uporabo postaneta motor in izpušni sistem zelo vroča. Nevarnost opeklin, požara ali škode na lastnini ali bližnjih območjih. Med uporabo izdelka se izogibajte grmov in drugih predmetov.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Pred in po vzvratni vožnji vedno glejte navzdol in nazaj. Bodite pozorni na velike in majhne ovire.
• Pred zavijanjem v vogalih zmanjšajte hitrost.
• Pri vožnji po območjih, ki jih ne nameravate kositi, ustavite rezila.

POZOR: Pred uporabo izdelka preberite previdnostna navodila v nadaljevanju.

• Pred uporabo izdelka z dovodne odprtine hladnega zraka motorja odstranite travo in umazanijo. Če je odprtina za dovod hladnega zraka blokirana, obstaja nevarnost okvare motorja.
• Previdno se izogibajte kamnom in drugim večjim predmetom, in poskrbite, da se jih z rezili ne dotaknete.
• Z izdelkom se ne premikajte prek teh predmetov. Če med upravljanjem izdelka prevozite ali udarite ob predmet, se ustavite se ter preglejte izdelek in kosišče. Če je potrebno, izdelek popravite, preden ga ponovno zaženete.

Osebna zaščitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

- Med uporabo izdelka obvezno uporabljajte ustrezno osebno zaščitno opremo. Osebna zaščitna oprema ne more v celoti preprečiti poškodb, vendar v

primeru nesreče omili posledice. Prodajalec vam pomaga izbrati ustrezno opremo.

• Vedno uporabljajte odobreno zaščito za sluh. Dolgotrajna izpostavljenost hrupu lahko povzroči trajne okvare sluha.
• Vedno nosite zaščitne čevlje ali škornje. Priporočamo čevlje z jekleno ojačitvijo za prste. Izdelka ne uporabljajte bosi.

• Po potrebi nosite rokavice, na primer pri nameščanju, pregledovanju ali čiščenju rezalne opreme.
• Ne nosite ohlapnih oblačil, nakita ali drugih predmetov, ki se lahko ujamejo med premikajoče se dele.
• Paket prve pomoči in gasilni aparat hranite na dosegu roke.

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporabljajte izdelka s poškodovanimi varnostnimi napravami. Redno preverjajte varnostne naprave. Če so varnostne naprave poškodovane, se obrnite na pooblaščeno servisno delavnico Husqvarna.
• Ne spreminjajte varnostnih naprav. Izdelka ne uporabljajte, će zaščitne plošče, zaščitni pokrovi, varnostna stikala ali druge zaščitne naprave niso nameščene oz. so poškodovane.

Motor lahko zaženete le, će so izpolnjeni naslednji pogoji:

- Ko se dvigne kosišče in se aktivira parkirna zavora.

Motor se mora zaustaviti v naslednjih situacijah:

• Kosišče je spuščeno in operater vstane s sedeža.
• Kosišče je dvignjeno, parkirna zavora ni aktivirana in operater vstane s sedeža.

Varnostni tokokrog preverite tako, da poskusite zagnati motor, ko eden od zgornjih pogojev ni izpolnjen.

Spremenite pogoje in poskusite znova. Ta pregled izvedite vsak dan.

Preverjanje omejevalnika hitrosti

• Sprostite pedal za vožnjo naprej, da zavrete.
• Za večjo zavorno moč pritisnite pedal za vzvratno vožnjo.
• Prepričajte se da pedala za vožnjo naprej in vzvratno vožnjo vzvratno nista blokirana in se prosto premikata.
• Prepričajte se, da izdelek zavira, ko sprostite pedal za vožnjo naprej.

Parkirna zavora

OPOZORILO: Če parkirna zavora ne deluje, se izdelek lahko začne premikati in povzroči poškodbe ali škodo. Parkirno zavoro morate redno pregledovati in nastavljati.

Glejte Pregledovanje parkirne zavore na strani 126.

Dušilec

Dušilnik zmanjšuje hrup na najnižjo možno raven in pošilja izpušne pline stran od operaterja.

Ne uporabljajte izdelka, če dušilnik manjka ali je poškodovan. Poškodovan dušilnik zviša nivo hrupa in poveča nevarnost požara.

Dušilnik redno preverjajte in se tako prepričajte, da je pravilno nameščen in nepoškodovan.

POZOR: Dušilnik se med in po uporabi ter med delovanjem motorja v prostem teku zelo segreje. V bližini vnetljivih materialov in/ali hlapov bodite previdni, da preprečite požar.

Zaščitni pokrovi

Manjkajoči ali poškodovani zaščitni pokrovi povečajo nevarnost poškodb pri premikajočih se delih in vročih površinah. Pred zagonom izdelka preverite nivo olja.

Prepričajte se, da so zaščitni pokrovi pravilno nameščeni in na njih ni razpok ali drugih poškodb.

Zamenjajte poškodovane pokrove.

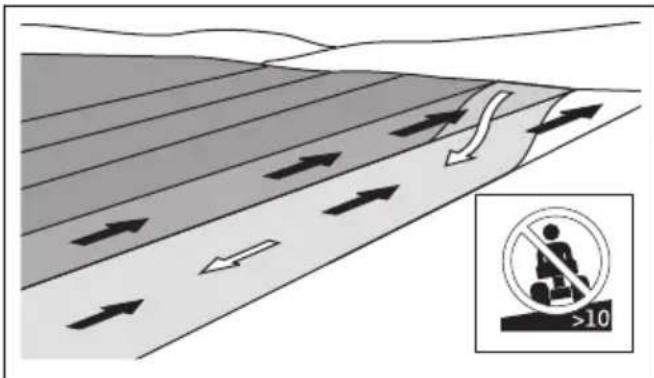

Košnja na klančinah

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Košnja trave na klančinah poveča nevarnost zaradi izgube nadzora nad izdelkom in prevračanjem. To lahko povzroči poškodbe ali smrt. Na vseh pobočjih je treba travo kositi previdno. Če po klančini ne morete voziti vzvratno ali se ob tem ne počutite varno, je ne kosite.
• Odstranite kamenje, veje in druge ovire.
• Smer košnje mora biti vrha proti dnu pobočja in obratno, ne pa z ene strani na drugo.
• Ne spuščajte se po klančinah z dvignjenim kosiščem.
• Izdelka ne upravljajte na klančinah z naklonom, večijim od 10°.

• Izdelka ne zaganjajte ali zaustavljajte na klančini.
• Po klančinah vozite brez ustavljanja in počasi.
• Izogibajte se nenadnim spremembam hitrosti ali smeri.
• Ne zavijajte večkrat, kot je potrebno. Pri spuščanju po pobočju zavijajte počasi in postopoma. Vozite z majhno hitrostjo. Previdno obračajte volan.
• Bodite pozorni in ne vozite prek brazd, lukenj in grbin. Na neravnih tleh obstaja večja nevarnost prevračanja izdelka. Visoka trava lahko prekriva ovire.
• Ne kosite v bližini robov, jarkov ali nabrežij. Izdelek se lahko nenadoma prevrne, če s kolesi zapeljete na rob strme klančine ali jarka oz. če rob popusti. Če izdelek pade v vodo, obstaia nevarnost utopitve.

• Ne kosite mokre trave. Mokra trava je spolzka in lahko se zgodi, da pnevmatike izgubijo oprijem, zaradi česar izdelek zdrsne.

• Ne stopite na tla, da bi povečali stabilnost izdelka.

• Vozite zelo previdno, če ste priklopili dodatno opremo ali drug predmet, zaradi katerega je izdelek mani stabilen.

• Za povečanje stabilnosti izdelka, na kolesa namestite uteži in protiuteži. Če potrebujete več informacij, se obrnite na prodajalca. Pri Rider 316T AWD, Rider 316Ts AWD, Rider 316TXs AWD uporabljajte protiuteži, saj pri izdelkih s pogonom na vsa kolesa uteži ni mogoče uporabljati.

Varna uporaba goriva

OPOZORILO: Z gorivom ravnajte previdno. Je zelo lahko vnetljivo in lahko povzroči poškodbe in gmotno škodo.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Posode za gorivo ne polnite v zaprtih prostorih.
• Bencin in hlapi so strupeni ter zelo lahko vnetljivi. Bodite previdni pri ravnanju z bencinom, da preprečite poškodbe ali požar.
• Ne odstranite pokrova posode za gorivo in je ne polnite pri delujočem motorju.
• Pred polnjenjem goriva se motor mora ohladiti.
  • Med polnjenjem goriva ne kadite.
• Goriva ne polnite v bližini isker ali odprtega ognja.
• Če sistem goriva pušča, ne zaženite motorja, dokler mesta puščanja niso zatesnjena.
• Goriva ne napolnite nad priporočen nivo. Zaradi toplote motorja in sonca se gorivo razteza in se prelije, će je posoda prenapolnjena.
• Ne prenapolnite ga. Če gorivo polijete po izdelku, ga počistite in počakajte, da se osuši, preden motor vklopite. Če se polijete po obleki, se preoblecite.
• Gorivo shranjujte le v odobrenih posodah.
• Izdelek in gorivo shranite tako, da se izognete škodi, ki bi jo lahko povzročilo uhajanje goriva ali hlapov.
• Gorivo naj izteče v ustrezno posodo – to storite na odprtem in na varni razdalji od odprtega ognja.

Varna uporaba baterije

OPOZORILO: Poškodovana baterija lahko eksplodira in povzroči poškodbe. Če je baterija deformirana ali poškodovana, se obrnite na pooblaščeno servisno delavnico Husqvarna.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• V bližini baterij nosite zaščitna očala.
• V bližini baterije ne nosite zapestne ure, nakita ali drugih kovinskih predmetov.

• Baterijo shranjujte zunaj dosega otrok.
• Baterijo polnite v prostoru z dobrim zračnim pretokom.
• Med polnjenjem baterije vnetljive materiale hranite na razdalji najmanj 1 m.
• Zamenjane baterije zavrzite. Glejte Odlaganje na strani 136.
• Iz baterije lahko prihajajo eksplozivni plini. V bližini baterije ne kadite. Baterija ne sme priti v stik z odprtim plamenom in iskrami.

Varnostna navodila za vzdrževanje

OPOZORILO: Če izdelek ni pravilno parkiran, ko sta motor in kontakt vklopljena, lahko povzroči poškodbe ali škodo na lastnini ali bližnjih območjih. Ne izvajajte vzdrževalnih del na motorju ali kosišču, dokler niso izpolnjeni naslednji pogoji:

• Motor je izklopljen.
• Izdelek je parkiran na ravni površini.
  • Parkirna zavora je aktivirana.
• Ključ za vžig je odstranjen.
• Kosišče je izklopljeno.
  • Vžigalni kabli so odstranjeni s čepov.

OPOZORILO: Izpušni plini vsebujejo ogljikov monoksid iz motorja, ki je brezbarven, strupen in zelo nevaren plin. Izdelka ne uporabljajte v zaprtih prostorih.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Za najboljšo učinkovitost in varnost, redno izvajajte vzdrževalna dela na izdelku, kot je navedeno v urniku vzdrževanja. Glejte Urnik vzdrževanja na strani 123.
• Električni udar lahko povzroči poškodbe. Med delovanjem motorja se ne dotikajte kablov. Delovanja vžigalnega sistema ne preverjajte s prsti.
• Motorja ne zaženite, če so odstranjeni zaščitni pokrovi. Obstaja velika nevarnost poškodb zaradi premikajočih se ali vročih delov.
• Pred izvajanjem vzdrževalnih del v motornem prostoru se izdelek mora ohladiti.
• Rezila so ostra, zato se lahko porežete. Na rezila namestite zaščito ali nosite zaščitne rokavice, ko na njih izvajate dela.

POZOR: Pred uporabo izdelka preberite previdnostna navodila v nadaljevanju.

• Motorja ne obračajte, če sta svečka ali vžigalni kabel odstranjena.
• Prepričajte se, da so vse matice in vijaki pravilno zategnjeni ter da je oprema v dobrem stanju.
• Ne spreminjajte nastavitev krmilnikov. Pri prehitri vožnji lahko poškodujete komponente stroja. Za največje število vrtljajev motorja glejte Tehnični podatki na strani 137.
• Izdelek je odobren za uporabo le z opremo, ki jo je priskrbel ali priporočil proizvajalec.

Montaža

Uvod

OPOZORILO: Vzmet, ki napenja pogonski jermen, se lahko zlomi in povzroči poškodbe. Med nameščanjem ali odstranjevanjem kosišča nosite zaščitna očala.

Natančno preberite navodila za montažo v navodilih za uporabo. Oznaka na notranji strani sprednjega pokrova izdelka prikazuje tudi način namestitve in odstranjevanja kosišča.

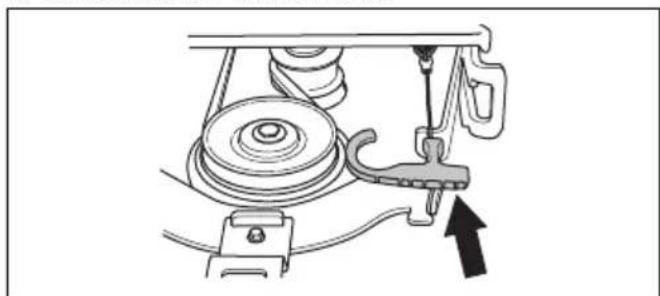

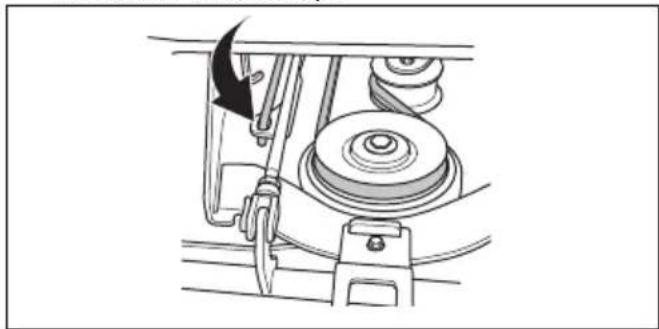

Nameščanje kosišča

1. Izdelek parkirajte na ravna tla.
2. Aktivirajte parkirno zavoro.

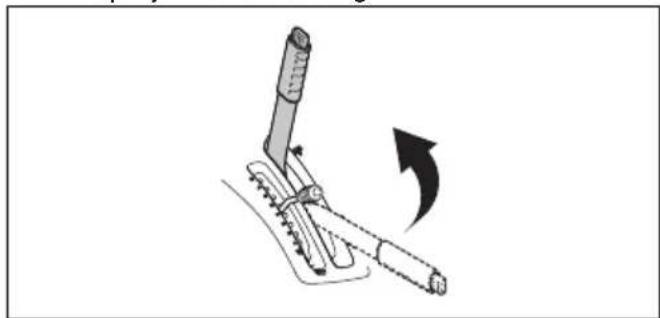

3. Ročico za višino košnje premaknite v servisni položaj.

4. Dvižno ročico za kosišče premaknite v položaj za košnjo.

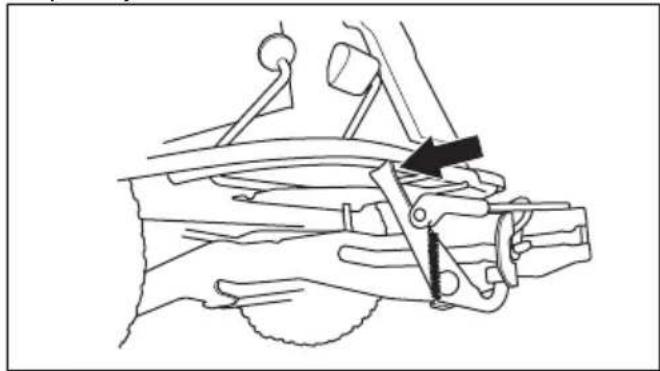

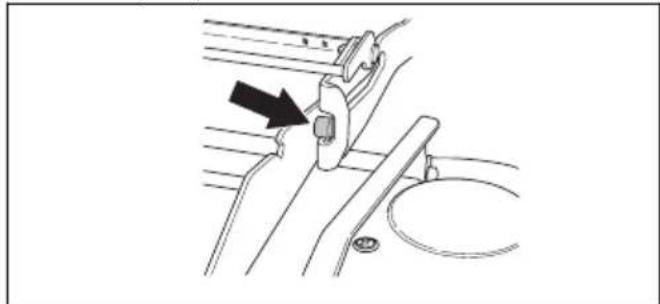

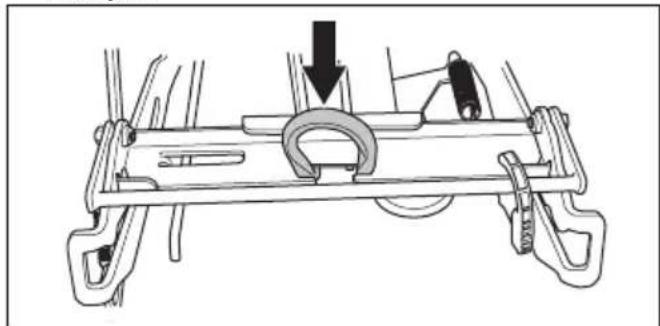

1. Ohišje opreme potisnite navzdol. Zaklepni mehanizem okvirja opreme dvignite v navpičen položaj.

OPOZORILO: Zaklepni mehanizem lahko poškoduje vaše prste, će z njim ne ravnate previdno. Zaklepni mehanizem okvirja za dodatno opremo dvignite v navpični položaj.

1. Pogonski jermen namestite v skladu prikazom in se prepričajte, da ob namestitvi kosišča ni stisnjen ali zlomljen.

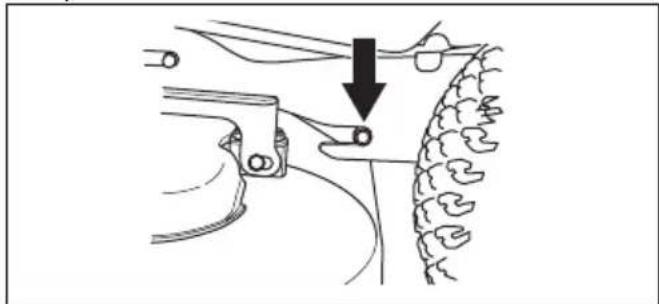

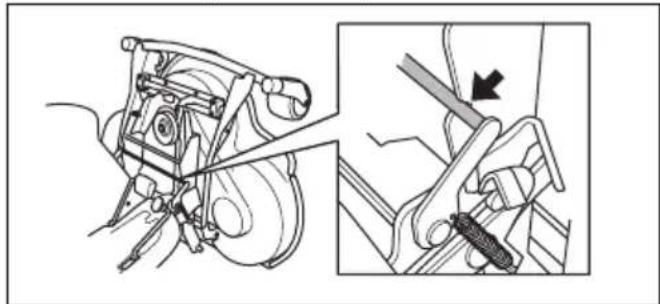

1. Kosišče potisnite nazaj v okvir opreme. Sprednji vodilni zatiči morajo sesti v utore on na okvirju opreme. Zaklepni mehanizem okvirja opreme se samodejno sprosti.

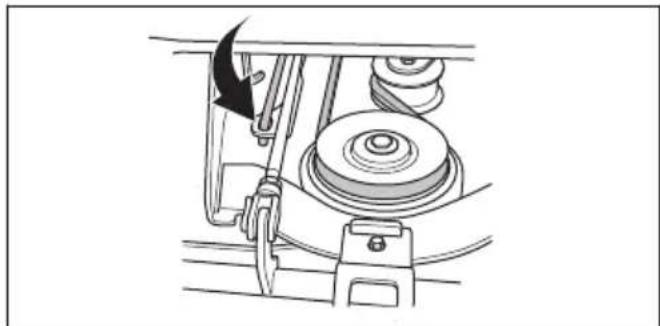

1. Dvižno ročico za kosišče premaknite v položaj za zaklepanje. Kosišče se dvigne.

1. Kosišče potiskajte naprej v okvir, dokler se zadnji vodilni zatiči ne dotaknejo dna utorov v okvirju opreme.

1. Varovalo za višino košnje vstavite v odprtino varovala za višino košnje.

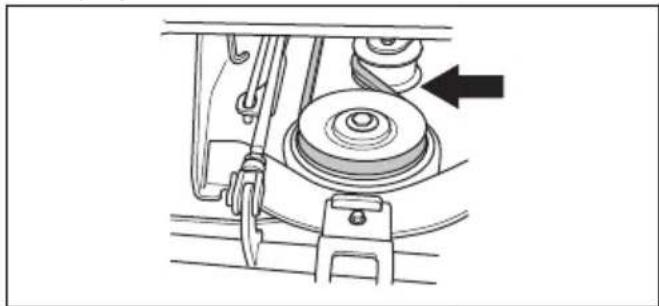

1. Pogonski jermen namestite okrog pogonskega kolesa. Pogonski jermen mora biti na pravilni strani napenjalnika.

1. Vzmet vstavite v držalo vzmeti.

1. Namestite sprednji pokrov.

Odstranjevanje kosišča

1. Izdelek parkirajte na ravna tla in aktivirajte parkirno zavoro.

2. Ročico za višino košnje premaknite v servisni položaj.

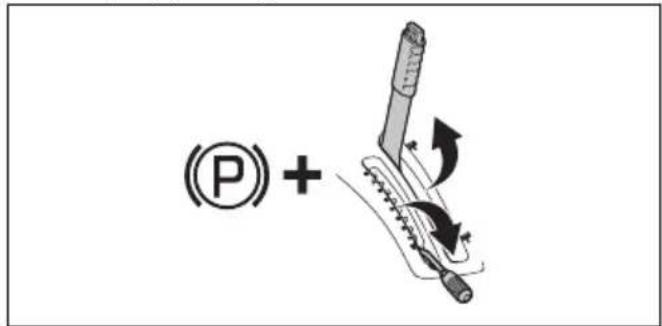

3. Dvižno ročico za kosišče povlecite nazaj v položaj za zaklepanje, da dvignete kosišče.

(P) +

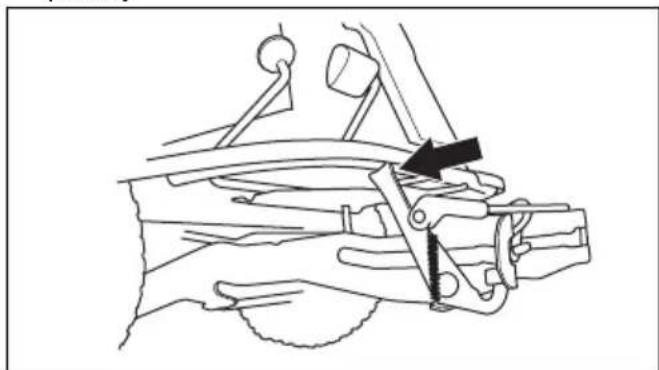

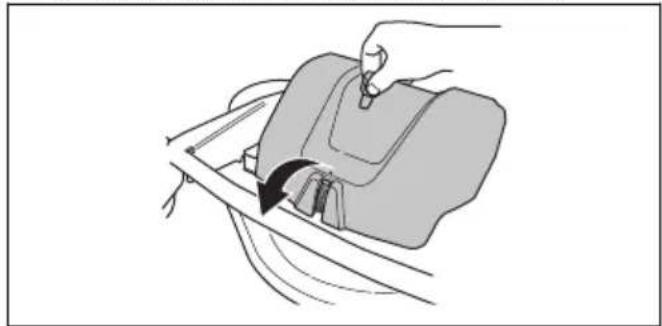

1. Z orodjem, pritrjenim na kontaktni ključ, sprostite sponko na sprednjem pokrovu in ga dvignite.

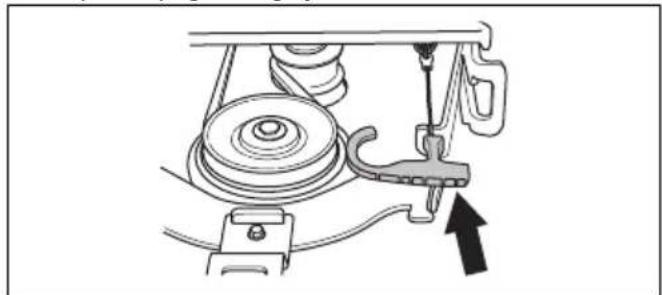

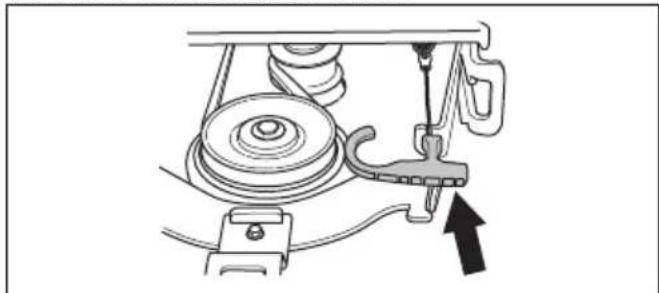

1. Ročaj vzmeti izvlecite iz držala vzmeti, da sprostite napetost pogonskega jermena.

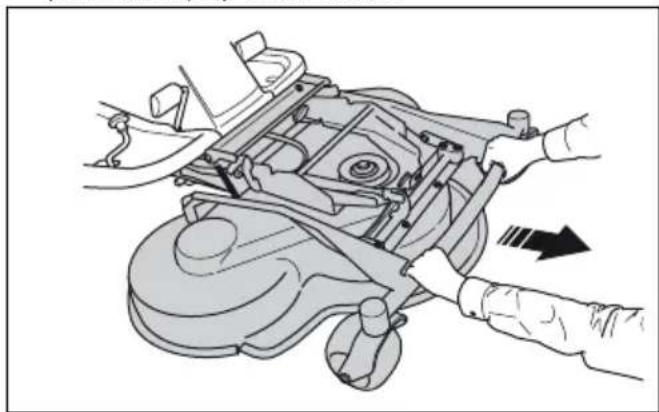

1. Z obema rokama držite sprednji rob kosišča in ga povlecite naprej, da se zaskoči.

1. Ohišje opreme potisnite navzdol. Zaklepni mehanizem okvirja opreme dvignite v navpičen položaj.

OPOZORILO: Zaklepni mehanizem lahko poškoduje vaše prste, će z njim ne ravnate previdno. Zaklepni mehanizem okvirja za dodatno opremo dvignite v navpični položaj. Ko nadaljujete z naslednjim korakom, z obema rokama držite sprednji rob kosišča.

1. Izvlecite kosišče.

Delovanje

Uvod

OPOZORILO: Pred uporabo izdelka morate prebrati in razumeti poglavje o varnosti.

Dolivanje goriva

OPOZORILO: Bencin je zelo vnetljiv. Bodite previdni in ga dolivajte na prostem (glejte Varna uporaba goriva na strani 116).

POZOR: Če uporabite neustrezno vrsto goriva, lahko poškodujete motor.

Motor deluje na bencin z najnižjo dovoljeno oktansko vrednostjo 91 RON (87 AKI). Priporočen je biološko razgradljiv alkilatni bencin. Ne uporabljajte bencina, ki vsebuje več kot 10 % etanola.

• Pred vsako uporabo preverite nivo goriva in ga po potrebi dolijte.
• Posode za gorivo ne napolnite do konca. Razdalja od roba mora biti najmanj 2,5 cm.

Nastavitev sedeža

OPOZORILO: Med uporabo izdelka ne nastavljajte sedeža.

Sedež je mogoče magniti naprej.

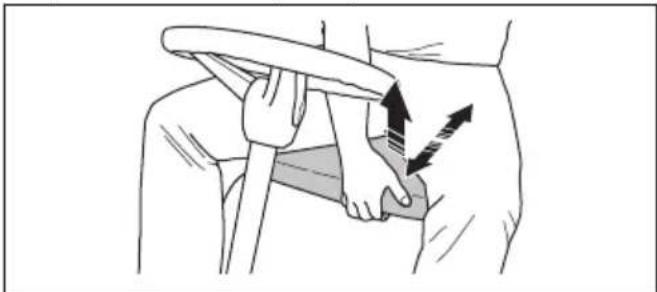

- Za prestavljanje sedeža naprej ali nazaj, dvignite ročico pod sprednji robom sedeža. Sedež premaknite v želeni položaj.

Aktivacija in izklop pogonskega sistema

Če želite izdelek premakniti, ko je motor izklopljen, mora biti pogonski sistem izklopljen. V celoti izvlecite ročico za pogonski sistem, da izklopite pogon na premi. Ročico za pogonski sistem potisnite do konca, da vklopite pogon na premi. Ne uporabljajte srednjih položajev.

Ročico za pogonski sistem za model Rider 316T najdete za zadnjim levim kolesom. Model Rider 316T AWD, Rider 316Ts AWD, Rider 316TXs AWD je opremljen z eno ročico za pogonski sistem za sprednjo premo in eno

Dviganje in spuščanje kosišča

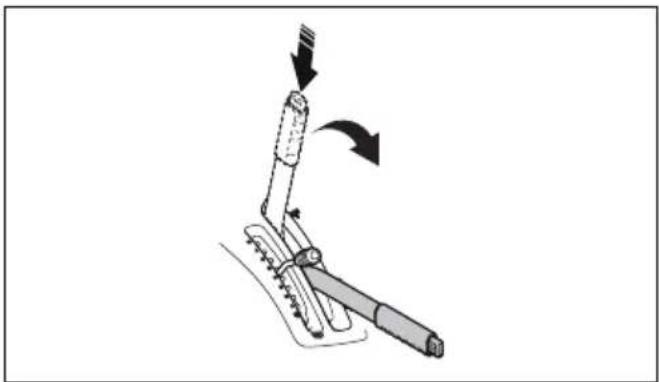

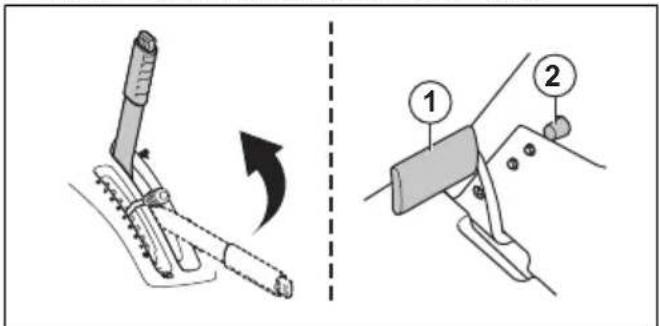

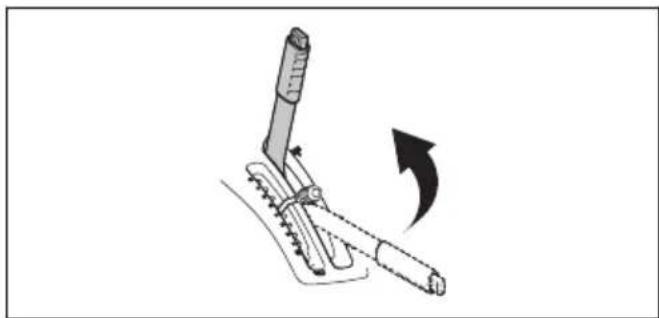

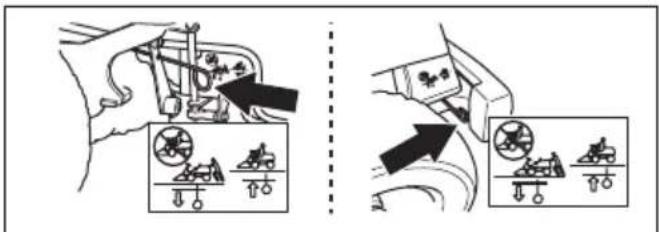

Kosišče dvignete v položaj za prevoz tako, da dvižno ročico povlečete nazaj. Če je motor vklopljen, se rezila samodejno prenehajo vrteti.

Kosišče v položaj za košnjo spustite tako, da pritisnete zaklepni gumb in dvižno ročico premaknete naprej. Če je motor vklopljen, se rezila samodejno začnejo vrteti.

1. Prepričajte se, da je pogonski sistem vklopljen, glejte Aktivacija in izklop pogonskega sistema na strani 120.

1. Dvignite kosišče in aktivirajte parkirno zavoro.

1. Po zagonu motorja nemudoma sprostite kontaktni ključ, da preskoči v nevtralni položaj.

POZOR: Zaganjalnika ne zaganjajte več kot 5 sekund neprekinjeno. Če motorja ni mogoče zagnati, počakajte 15 sekund in poskusite znova.

1. Ročico čoka počasi potisnite v končni položaj.

POZOR: Aktivacija rezil ob polni obremenitvi motorja močno obremeni pogonske jermene. Dokler kosišča ne spustite v položaj za košnjo, ne uporabite polnega plina.

Uporaba izdelka

1. Zaženite motor.
2. Pedal parkirne zavore pritisnite navzdol in ga spustite, da sprostite parkirno zavoro.

1. Previdno pritisnite navzdol enega od pedalov za hitrost. Bolj kot pedal pritiskate navzdol, večja je hitrost. Pedal (1) uporabite za premikanje naprej, pedal (2) pa za vzvratno vožnjo.

1. Na dvižni ročici za kosišče pritisnite zaklepni gumb, da kosišče spustite v položaj za košnjo.

1. Dvižno ročico za kosišče povlecite nazaj v položaj za zaklepanje, da dvignete kosišče. Rezila se prenehajo vrteti.

Aktivacija in sprostitev parkirne zavore

1. Pedal parkirne zavore pritisnite navzdol (1).
2. Pritisnite in držite zaklepni gumb (2).

• Ne kosite mokre trave. Mokra trava lahko povzroči slabše rezultate košnje.
• Začnite z visoko višino košnje in jo postopoma spuščajte.
• Kosite z rezili, ki se vrtijo pri veliki hitrosti (največje dovoljeno število vrtljajev motorja, glejte Tehnični podatki na strani 137). Izdelek vozite naprej z majhno hitrostjo. Če trava ni previsoka in predebela, bodo rezultati košnje dobri tudi pri večji hitrosti.
• Za najboljše rezultate košnje, travo kosite pogosto in uporabite funkcijo BioClip.

Vzdrževanje

Uvod

OPOZORILO: Pred izvajanjem vzdrževalnih del morate prebrati in razumeti poglavje o varnosti.

Urnik vzdrževanja

* = Splošna vzdrževalna dela, ki jih izvede operater. Navodila niso navedena v teh navodilih v uporabo.

X = Navodila so navedena v teh navodilih za uporabo.

O = Navodila niso navedena v teh navodilih v uporabo. Vzdrževalna dela naj izvede pooblaščena servisna delavnica.

Opomba: Če je v tabeli označen več kot en časovni interval, najkrajši časovni interval velja samo za prvo vzdrževanje.

Vzdrževanje Dnevno vzdrževanje	pred delovanjem	Servisni intervali v ur-ah
		25	50	100	200
Prepričajte se, da so matice in vijaki dobro priviti *
Prepričajte se, da gorivo ali olje ne iztekata *
Očistite, kot je navedeno v Čiščenje izdelka na strani 124	X
Očistite notranje površine kosišča v okolici rezil X
Očistite okoli dušilnika X
Prepričajte se, da dovod hladnega zraka motorja ni zamašen X
Prepričajte se, da varnostne naprave niso poškodovane X
Preglejte in preizkusite zavore *

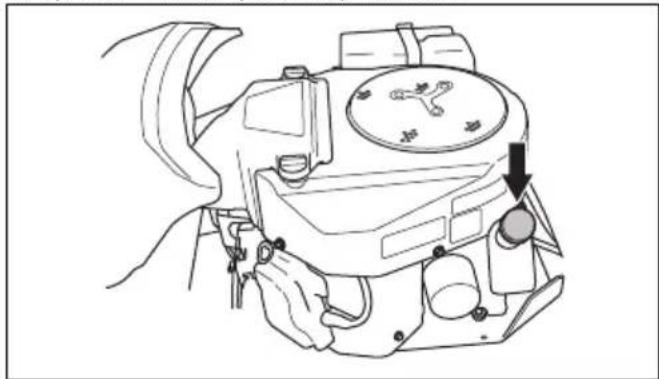

Preverite nivo motornega olja X
Preverite nivoja olja v menjalniku X
Preglejte žice krmilnega sistema X
Preglejte rezila v kosišču X
Očistite kosišče, pod pokrovi jermenov in pod kosiščem X
Tlak v pnevmatikah mora biti ustrezen X X
Preglejte parkirno zavoro X
Zamenjajte motorno olje X X
Zamenjajte oljni filter X X
Očistite zračni filter X
Zamenjajte zračni filter X
Zamenjajte filter goriva X

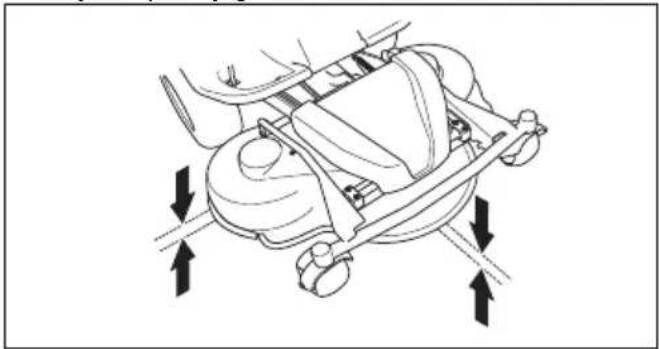

Preverite vzporednost kosišča X X

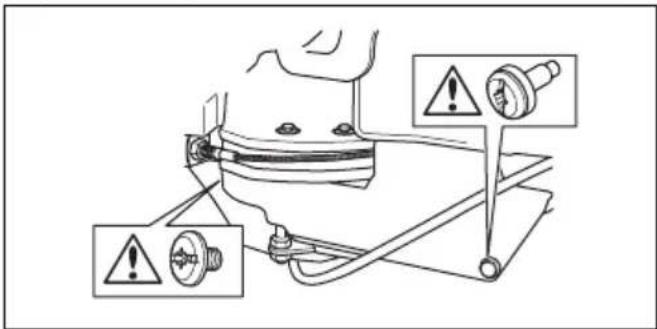

Namažite vodilo za nastavitev jermena		X X
Preglejte in nastavite žice krmilnega sistema		O	O
Preglejte dušilnik in deflektor toplote			O
Preglejte kosišče glede poškodb			O
Zamenjajte svečko				O
Nastavite parkirno zavoro			O
Preglejte žico za plin in jo nastavite			O
Očistite hladilna rebra na motorju in menjalniku			O
Očistite motor in menjalnik			O
Preglejte/nastavite hitrost sprednjih in zadnjih koles, samo pri modelu Rider 316T AWD, Rider 316Ts AWD, Rider 316TXs AWD		O		O
Preglejte jermene		O	O
Preglejte baterijo	*		O
Preglejte cev goriva Po potrebi jo zamenjajte				O
Zamenjajte olje menjalnika			O		O
Zamenjajte filter menjalnika, samo pri modelu Rider 316T AWD, Rider 316Ts AWD, Rider 316TXs AWD			O		O
Zamenjajte izmenljivi filter za servo, samo pri modelu Rider 316T AWD, Rider 316Ts AWD, Rider 316TXs AWD			O		O

Čiščenje izdelka

prodre v ležaje in električne priključke ter povzroči korozijo, ki poškoduje izdelek.

POZOR: Ne uporabljajte visokotlačnega čistilnika ali parnega čistilnika. Voda lahko

Izdelek očistite takoj po uporabi.

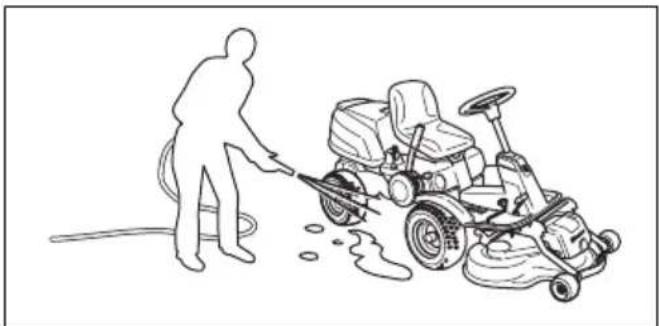

• Vročih površin, kot so motor, dušilnik in izpušni sistem, ne izpirajte. Počakajte, da se površine ohladijo, nato odstranite travo ali umazanijo.
• Pred čiščenjem z vodo najprej skrtačite. Z menjalnika, dovoda zraka za menjalnik in motor ter okoli teh delov odstranite odrezke trave in umazanijo.
• Izdelek očistite s tekočo vodo iz cevi. Ne uporabljajte vode pod visokim tlakom.
• Vode ne usmerjajte proti električnim delom ali ležajem. Detergent občasno povzroči večjo škodo.
• Kosišče očistite tako, da ga postavite v servisni položaj in ga sperete z vodo.
• Ko je kosišče očiščeno, ga za kratek čas zaženite, da izpihate preostanek vode.

Čiščenje motorja in dušilnika

V motorju in dušilcu ne sme biti odrezkov trave in umazanije. Odrezki trave, namočeni v gorivo ali olje, ki ostanejo na motorju, lahko povečajo nevarnost požara in nevarnost pregrevanja motorja. Pred čiščenjem se motor mora ohladiti. Očistite ga z vodo in krtačo.

Odrezki trave okoli dušilnika se hitro posušijo, zato lahko pride do požara. Ko je dušilnik hladen, s krtačo ali z vodo odstranite odrezke trave.

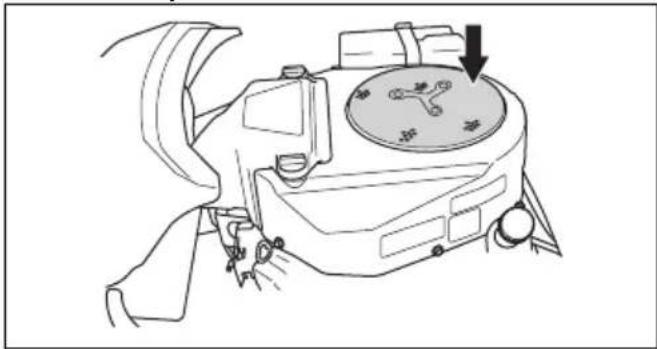

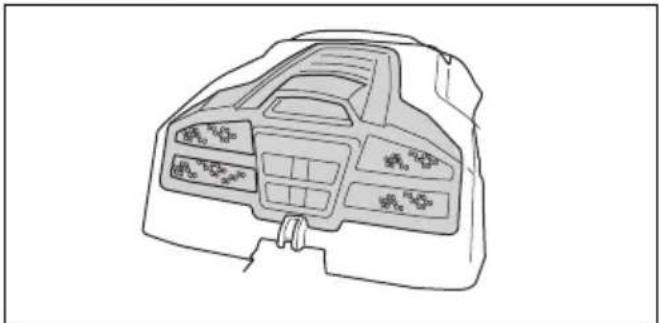

Čiščenje dovoda hladnega zraka za motor

OPOZORILO: Izklopite motor. Dovod hladnega zraka za motor se obrača in lahko povzroči poškodbe prstov.

- Prepričajte se, da vhodna mrežica na pokrovu motorja ni zamašena. S krtačo odstranite travo in umazanijo.

- Odprite pokrov motorja. Dovod hladnega zraka za motor ne sme biti zamašen. S krtačo odstranite travo in umazanijo.

Odstranitev pokrova motorja

1. Sedež preklopite naprej.

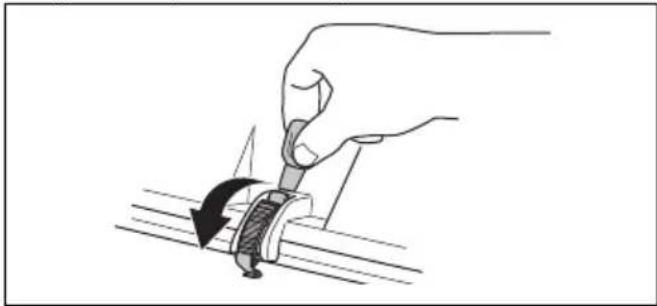

2. Z orodjem, pritrjenim na kontaktni ključ, sprostite sponko na pokrovu motorja.

Odstranitev sprednjega pokrova

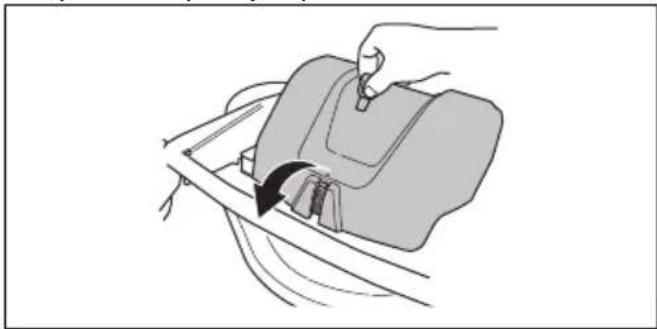

1. Z orodjem, pritrjenim na kontaktni ključ, sprostite sponko na sprednjem pokrovu.

Odstranitev desne oporne plošče za nogo

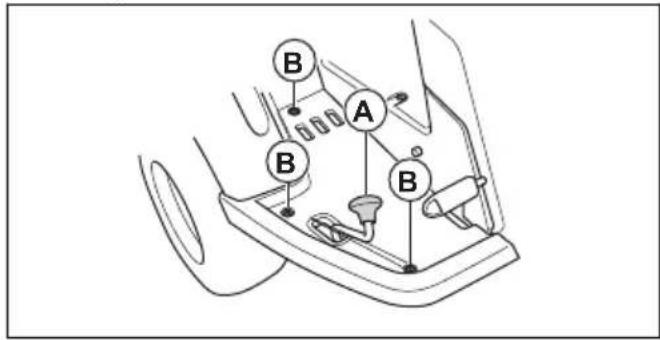

1. Zavrtite gumbni vijak na pedalu za vzvratno vožnjo (A), da ga odstranite.

2. Odstranite 3 vijake (B) in odstranite oporno ploščo za nogo.

B A B B

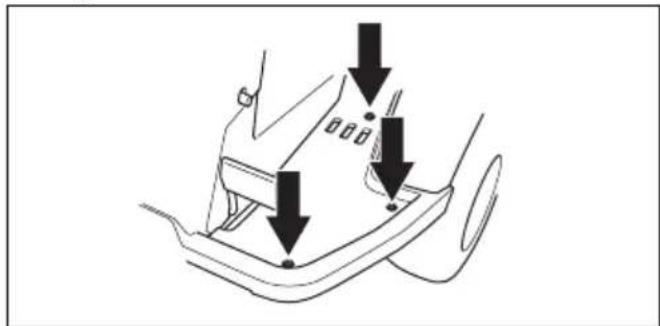

Odstranitev leve oporne plošče za nogo

- Odstranite 3 vijake in odstranite oporno ploščo za nogo.

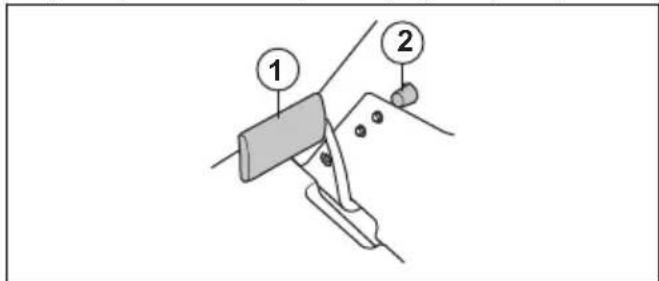

Pregledovanje žic krmilnega sistema

Napetost žic krmilnega sistema po določenem času lahko popusti. Zato se nastavitev krmilnega sistema spremeni.

Preglejte in nastavite krmilni sistem tako:

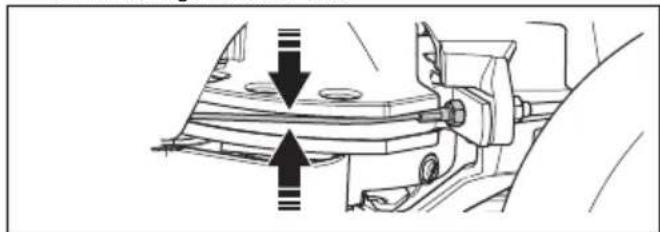

1. Žice krmilnega sistema so ustrezno privite, če jih lahko v odprtini na krmilnem drogu ročno premikate 5 mm navzgor ali navzdol.

Opomba: Med pregledovanjem parkirne zavore izdelka ne parkirajte na travnatem pobočju.

1. Pedal parkirne zavore pritisnite navzdol (1).

2. Pritisnite in pridržite zaklepni gumb (2) ter sprostite pedal parkirne zavore, dokler je gumb pritisnjen.

1. Za dostop do filtra goriva odprite pokrov motorja.
2. Objemke cevi odmaknite od filtra goriva s ploščatimi kleščami.

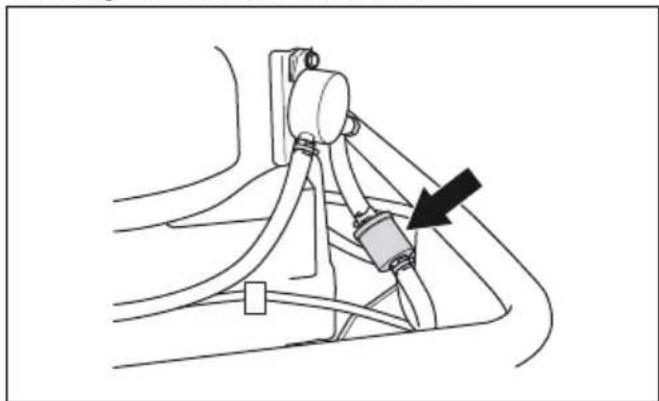

3. Filter goriva odstranite s koncev cevi.

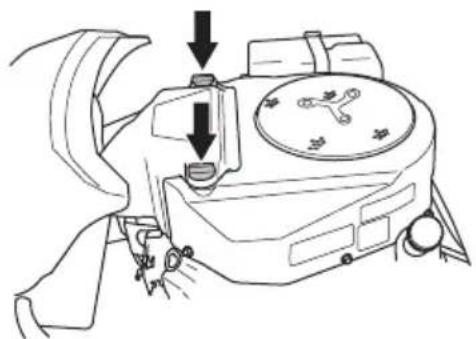

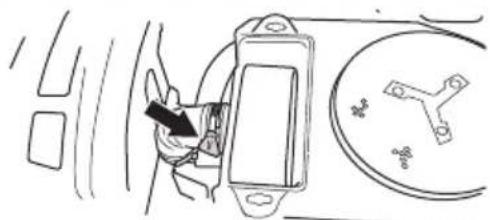

Čiščenje in zamenjava zračnega filtra

1. Odprite pokrov motorja.

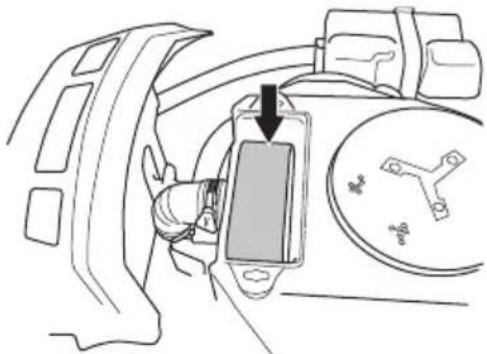

2. Odvijte 2 gumbna vijaka, s katerima je pritrjen pokrov zračnega filtra in ga odstranite.

1. Sprostite objemko cevi, ki je pritrjena na vložek filtra.

2. Iz ohišja filtra odstranite vložek zračnega filtra.

1. Odstranite filter iz penaste gume, ki obdaja vložek zračnega filtra.

2. Filter iz penaste gume očistite s šibkim detergentom.

3. Počakajte, da se filter iz penaste gume popolnoma posuši.

4. Papirnati filter potolcite ob trdno površino in ga tako očistite. Ne uporabljajte stisnjenega zraka.

5. Če papirnatega filtra tako ne morete očistiti, ga zamenjajte.

6. Znova vstavite filter iz penaste gume, ki obdaja vložek zračnega filtra.

7. Vložek zračnega filtra znova vstavite v zračno cev.

8. Pritrdite vložek zračnega filtra z objemko cevi.

1. Odprite pokrov motorja.

2. Odstranite čeveljček vžigalnega kabla in očistite okolico vžigalne svečke.

3. Svečko odstranite z 21 mm (0.83") nasadnim ključem za svečke.

4. Preglejte svečko. Če sta elektrodi ožgani ali je izolacija napokana ali poškodovana, jo zamenjajte. Če svečka ni poškodovana, jo zamenjajte s kovinsko krtačo.

5. Izmerite razmak elektrod in tako preverite, ali je pravilen. Glejte Tehnični podatki na strani 137.

1. Zvijte stransko elektrodo, da prilagodite ustrezen razmak med elektrodama.

2. Svečko znova vstavite in jo z roko privijte, dokler se ne dotika ležišča.

3. Svečko nato s ključem za svečke zategnite, dokler podložka ni povsem stisnjena.

4. Rabljeno svečko zategnite za dodatnega 18 , novo pa za dodatnega 14 obrata.

POZOR: Neustrezno zategnjene svečke lahko povzročijo poškodbe motorja.

1. Zamenjajte čeveljček za vžigalni kabel.

POZOR: Če sta svečka ali vžigalni kabel odstranjena, ne zaganjajte motorja.

Zamenjava glavne varovalke

Pregorelo varovalko je mogoče določiti po ožganem konektorju.

1. Odprite pokrov motorja. Glavna varovalka je v nosilcu pred baterijo.

2. Varovalko izvlecite iz nosilca.

Če glavna varovalka znova pregori hitro po zamenjavi, je v tokokrogu kratek stik. Pred ponovno uporabo izdelka popravite kratek stik. Za pomoč prosite pooblaščeno servisno delavnico.

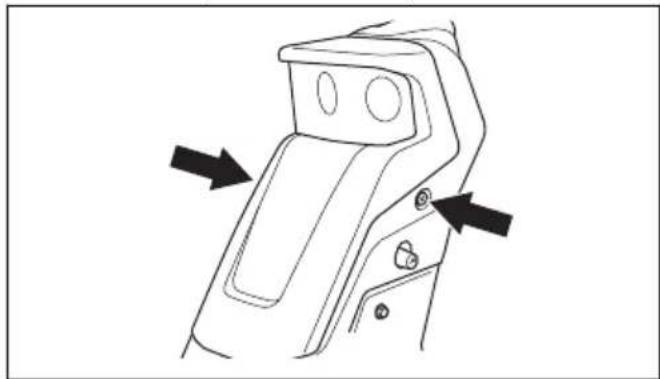

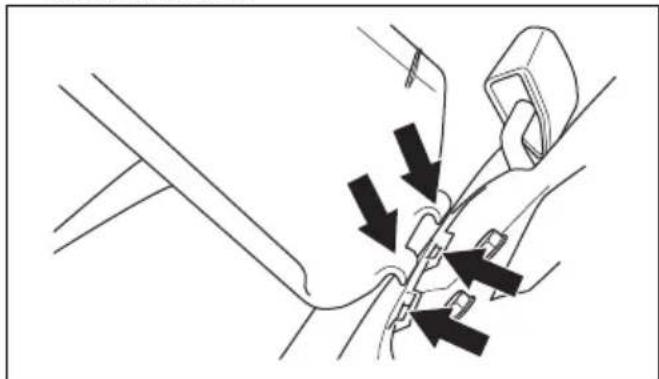

Zamenjava pokvarjene žarnice

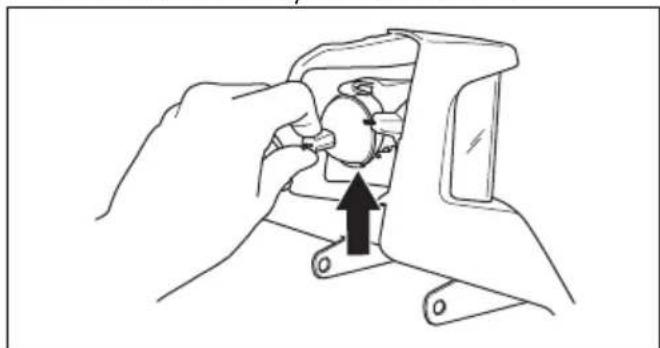

1. Odstranite 2 vijaka in odstranite pokrov žarnice.

1. Vstavite novo žarnico v nižjo režo v ohišju za svetilke. Uporabite enako vrsto žarnice, kot je navedeno v Tehnični podatki na strani 137.

1. Spodnji del pokrova žarnice vstavite v reže na ohišju servomehanizma.

• Če je napolnjenost baterije prenizka, jo napolnite.
• Uporabite polnilnik za baterijo.

POZOR: Ne uporabljajte hitrih polnilnikov/naprav za pomoč pri zagonu. To povzroči poškodbe električnega tokokroga izdelka.

- Pred zagonom motorja obvezno odklopite polnilnik.

Zagon motorja v sili

Če baterija ne zmore zagnati motorja, lahko motor zaženete s kabli za pomoč pri zagonu. Izdelek ima 12 V sistem z negativno ozemljitvijo. Tudi izdelek, ki ga želite uporabiti za pomoč pri zagonu, mora biti opremljen z 12 V sistemom z negativno ozemljitvijo.

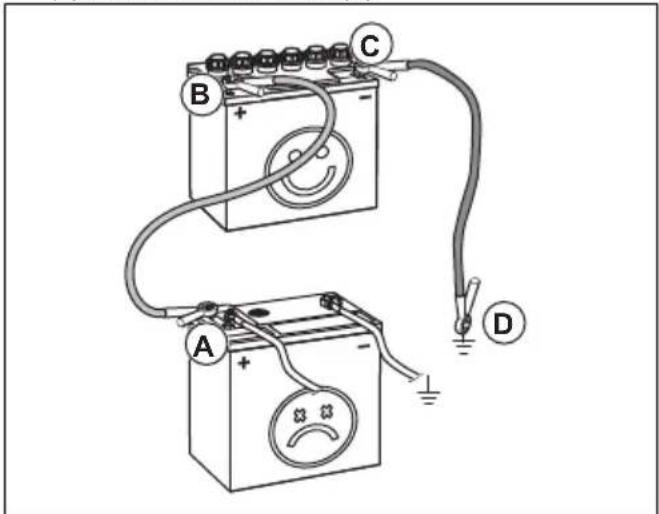

Priklop kablov za pomoč pri zagonu

OPOZORILO: Nevarnost eksplozije zaradi eksplozivnih plinov, ki uhajajo iz baterije. Negativnega pola popolnoma napolnjenega akumulatorja ne priklopite na (ali v bližino) negativnega pola izpraznjenega akumulatorja.

POZOR: Baterije izdelka ne uporabljajte za zagon drugih vozil.

1. Odstranite pokrov motorja.
2. Odstranite baterijo iz ohišja baterije.
3. En konec rdečega kabla priklopite na POZITIVNI pol (+) šibkega akumulatorja (A).

OPOZORILO: S konci rdečega kabla se ne dotaknite ohišja, s čimer lahko sprožite kratek stik.

1. En konec črnega kabla priklopite na NEGATIVNI pol (-) polnega akumulatorja (C).
2. Drugi konec črnega kabla priklopite na OZEMLJITEV OHIŠJA (D), stran od posode za gorivo in baterije.
3. Namestite pokrove.

Odstranitev kablov za pomoč pri zagonu

Opomba: Kable za pomoč pri zagonu odstranite v obratnem zaporedju od priklopa.

1. ČRNI kabel odklopite z ohišja.
2. ČRNI kabel odklopite s popolnoma napolnjene baterije.
3. RDEČI kabel odklopite z 2 baterij.

Tlak v pnevmatikah

Ustrezen tlak v pnevmatikah je 60 kPa (0,6 bar/8,5 PSI) v vseh 4 pnevmatikah.

Nastavljanje kosišča v servisni položaj

1. Opravite korake 1-8 iz dokumenta {13} {14}.
2. Z obema rokama držite sprednji rob kosišča in ga povlecite naprej, da se zaskoči.

1. Dvignite kosišče v navpični položaj, da zaslišite klik. Kosišče se samodejno zaklene v navpičnem položaju.

Nastavitev kosišča v položaj za košnjo

1. Z levo roko držite sprednji rob kosišča.

2. Z desno roko sprostite zaklep.

POZOR: Pogonski jermen se lahko ujame pod kosišče. Preden kosišče potisnete navznoter, zanko pogonskega jermena povlecite v držalo jermena.

1. Dvignite varovalo za višino košnje iz držala varovala in ga postavite v odprtino.

1. Pogonski jermen namestite okrog pogonskega kolesa. Pogonski jermen mora biti na pravilni strani napenjalnika.

1. Vzmet vstavite v držalo vzmeti.

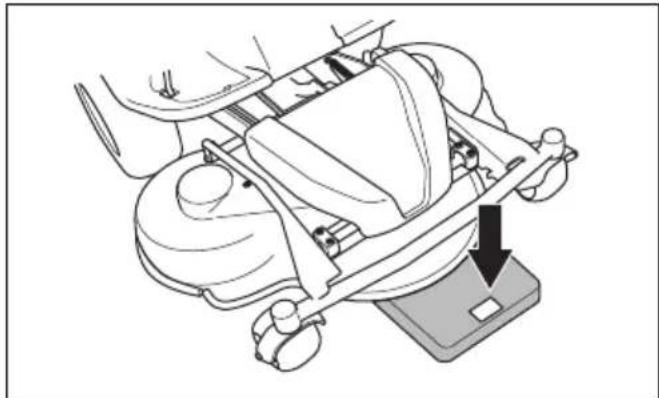

Preverjanje in nastavitev pritiska kosišča ob tla

Pravilen pritisk ob tla zagotavlja primerno premikanje kosišča vzdolž tal brez premočnega pritiskanja ob tla.

1. Zračni tlak v pnevmatikah mora biti 0,6 bara (60 kPa/9,0 PSI).
2. Izdelek parkirajte na ravno površino.
3. Kosišče spustite v položaj za košnjo.
4. Pod sprednji rob kosišča postavite kopalniško tehtnico.

Preverjanje vzporednosti kosišča

1. Zračni tlak v pnevmatikah mora biti 0,6 bara (60 kPa/9,0 PSI).
2. Izdelek parkirajte na ravno površino.

3. Kosišče spustite v položaj za košnjo.

4. Izmerite razdaljo med tlemi ter sprednjim in zadnjim robom kosišča. Zadnji rob mora biti 4–6 mm (1/5") višji od sprednjega roba.

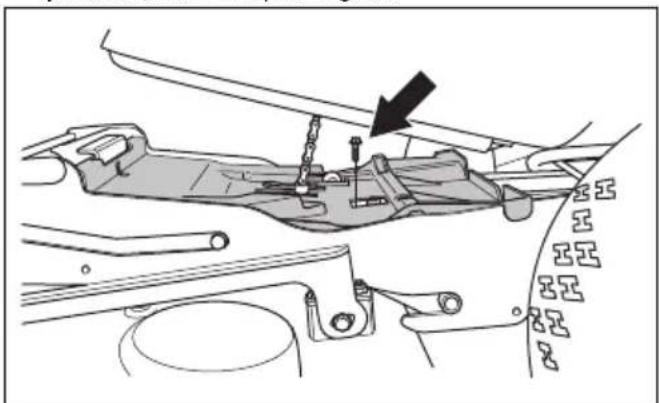

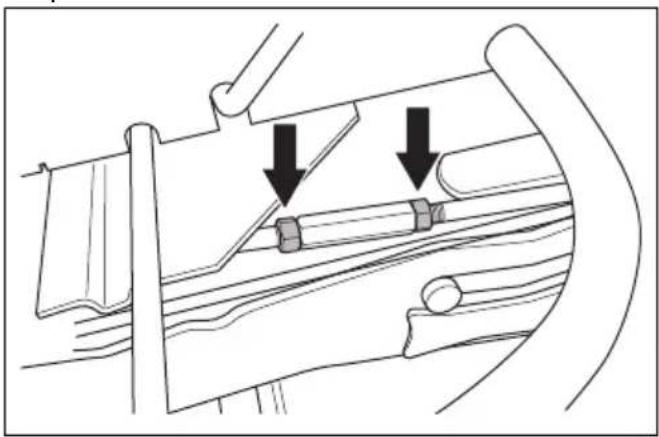

Nastavitev vzporednosti kosišča

1. Odstranite sprednji pokrov in desno oporno ploščo za nogo.
2. Odstranite vijake, s katerimi je pritrjen ščitnik jermena, in ščitnik privzdignite.

1. Sprostite matice na nosilcu za nastavitev višine.

Za odstranitev vložka BioClip

- Vložek BioClip morate odstraniti za spremembo funkcije kosišča Combi z BioClip na izmet trave skozi zadnjo odprtino.

Odstranitev in namestitev vložka BioClip pri kosišču Combi 103 in 112

1. Kosišče nastavite v servisni položaj.
2. Odstranite 3 vijake, s katerimi je pritrjen vložek BioClip, in ga odstranite.

1. Namestite 3 vijake M8x15 mm v odprtine za vijake vložka BioClip in tako preprečite poškodbe navojev.
2. Kosišče znova nastavite v položaj za košnjo.
3. Vložek BioClip znova namestite v obratnem zaporedju.

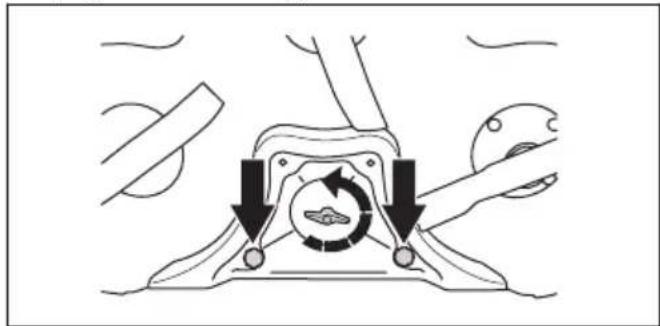

Odstranitev in namestitev vložka BioClip pri kosišču Combi 94

1. Kosišče nastavite v servisni položaj.

2. Sprostite gumbni vijak, odstranite vijake, s katerimi je pritrjen vložek BioClip, in vložek odstranite.

1. Kosišče znova nastavite v položaj za košnjo.

2. Vložek BioClip znova namestite v obratnem zaporedju.

Pregledovanje rezil

POZOR: Poškodovana ali neustrezno uravnotežena rezila lahko povzročijo poškodbe izdelka. Zamenjajte poškodovana rezila. Za pomoč pri brušenju in uravnoteženju rezil prosite pooblaščeno servisno delavnico.

1. Kosišče nastavite v servisni položaj.
2. Oglejte si rezila, da preverite, ali so poškodovana in ali jih je treba nabrusiti.

1. Odvijte vijak rezila in ga odstranite skupaj s podložko in rezilom.

2. Novo rezilo z nagnjenimi konci montirajte v smeri kosišča.

OPOZORILO: Zaradi neustrezne vrste rezila lahko kosišče povzroči izmet predmetov in povzroči resne poškodbe. Uporabljajte le rezila, navedena v Tehnični podatki na strani 137.

1. Namestite rezilo, podložko in vijak. Vijak zategnite z zateznim momentom 45–50 Nm.

Preverjanje nivoja motornega olja

1. Izdelek parkirajte na ravna tla in izklopite motor.
2. Odprite pokrov motorja.
3. Sprostite merilno palico in jo izvlecite.

1. Olje dolijte skozi odprtino, v kateri je nameščena merilna palica. Dolivajte ga počasi.

Opomba: Glejte Tehnični podatki na strani 137 za vrste priporočenega motornega olja. Ne mešajte različnih vrst olja.

1. Pravilno zategnite merilno palico, preden zaženete motor. Zaženite motor in ga za približno 30 sekund pustite v prostem teku. Izklopite motor. Počakajte 30 sekund in znova preverite nivo olja.

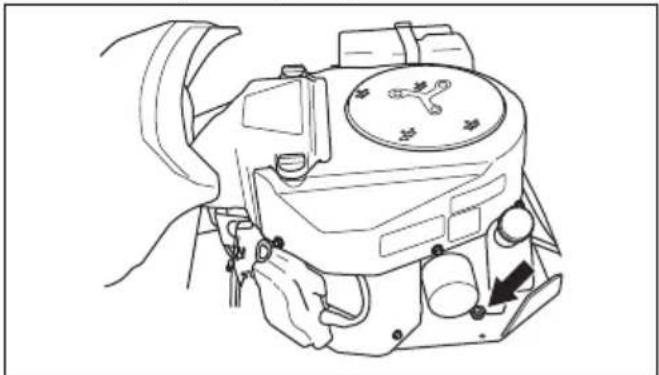

Zamenjava motornega olja in oljnega filtra

Če je motor mrzel, ga pred praznjenjem motornega olja zaženite in pustite delovati 1–2 minuti. Segreto olje je mogoče lažje pretakati.

OPOZORILO: Pred izpustom motornega olja motor ne sme delovati dlje od 1–2 minuti. Motor postane zelo vroč, zaradi česar lahko pride do opeklin. Preden iztočite motorno olje, se motor mora ohladiti.

OPOZORILO: Če se z oljem polijete po telesu, se umijte z milom in vodo.

1. Posodo postavite pod vijak z izpust olja na levi strani motorja.
2. Odstranite merilno palico.
3. Odstranite vijak za izpust olja.

Opomba: Glejte Tehnični podatki na strani 137 za priporočeno olje za Rider 316T in Rider 316T AWD, Rider 316Ts AWD, Rider 316TXs AWD. Rider 316T AWD, Rider 316Ts AWD, Rider 316TXs AWD zahteva sintetično olje.

Mazanje vodila za nastavitev jermena

Vodilo za nastavitev jermena je treba redno mazati s kvalitetno mastjo molibdenovega disulfida.

1. Odvijte 2 vijaka, s katerima je pričvrščen ščitnik jermena, in ga odstranite.

Urnik odpravljanja težav

Če rešitve težave ne najdete v teh navodilih za uporabo, se obrnite na pooblaščeno servisno delavnico Husqvarna.

Težava Vzrok
Zaganjalnik motorja ne obrne motorja	Parkirna zavora ni aktivirana. Glejte Aktivacija in sprostitev parkirne zavore na strani 123.
	Dvižna ročica za kosišče je v položaju za košnjo. Glejte Varnostni tokokrog na strani 115.
	Glavna varovalka je pregorela. Glejte Zamenjava glavne varovalke na strani 127.
	Kontaktna ključavnica je poškodovana.
	Povezava med kabli in baterijo je slaba. Glejte Varna uporaba baterije na strani 116.
	Baterija je prešibka. Glejte Polnjenje baterije na strani 128.
	Zaganjalnik motorja je poškodovan.
Motor se ne zažene, ko zaganjalnik motorja obrne motor	V posodi za gorivo ni goriva. Glejte Dolivanje goriva na strani 119.
	Svečka je poškodovana.
	Vžigalni kabel je poškodovan.
	V uplinjalniku ali vodu za gorivo je umazanija.
Motor ne deluje enakomerno Svečka je poškodovana.
Motor je očitno brez moči Zračni filter je zamašen. Glejte Čiščenje in zamenjava zračnega filtra na strani 126.
V menjalniku ni dovolj moči Dovod	hladnega zraka za menjalnik ali hladilna rebrca so blokirani.
	Ventilator na menjalniku je poškodovan.
	V menjalniku ni olja ali pa je nivo olja prenizek. Glejte Preverjanje nivoja olja menjalnika na strani 133.
Baterija se ne polni Baterija je poškodovana. Glejte Varna uporaba baterije na strani 116.
Na izdelku je čutiti tresenje Rezila	niso trdno pritrjena. Glejte Pregledovanje rezil na strani 132.
	Eno ali več rezil je neuravnoteženih. Glejte Pregledovanje rezil na strani 132.
	Motor ni trdno pritrjen.
Rezultati košnje niso zadovoljivi Rezila so otopela. Glejte Pregledovanje rezil na strani 132.

Transport skladiščenje in odstranitev

Prevoz

• Izdelek je težek in lahko povzroči zmečkanine.
  Bodite previdni, ko ga natovarjate ali raztovarjate z vozila ali prikolice.
• Za prevoz izdelka uporabite odobreno prikolico.
• Pred prevozom izdelka s prikolico ali po cesti se seznanite z lokalnimi prometnimi predpisi.

Varno pritrjevanje izdelka na prikolico za prevoz

OPOZORILO: Aktivacija parkirne zavore ni zadosten ukrep za zaščito izdelka med prevozom. Izdelek trdno pričvrstite na prikolico.

Oprema: 2 odobrena zatezna pasova in 4 kolesni bloki v obliki zagozd.

1. Uporabite parkirno zavoro.

2. Zatezne pasove pritrdite okoli ohišja ali zadnjega dela.

3. Zategnite zatezne pasove v smeri zadnjega in sprednjega dela prikolice, da pritrdite izdelek.
4. Kolesne bloke postavite pred in za zadnjimi kolesi.

Vleka izdelka

Izdelek ima hidrostatični menjalnik. Poškodbe menjalnika preprečite tako, da izdelek vlečete le na kratkih razdaljah in pri majhni hitrosti.

Pri vleki deaktivirajte menjalnik. Glejte Aktivacija in izklop pogonskega sistema na strani 120.

Skladiščenje

Ob koncu sezone ali pred skladiščenjem, ki je lahko daljše od 30 dni, izdelek pripravite na shranjevanje. Če gorivo v posodi za gorivo stoji 30 dni ali več, lahko lepljivi delci povzročijo blokado uplinjalnika. To ima lahko negativne posledice za delovanje motorja.

Dodajte stabilizator, da preprečite nastanek lepljivih delcev med skladiščenjem. Če uporabljate alkilatni bencin, ne potrebujete stabilizatorja. Če uporabljate standardni bencin, ne začnite uporabljati alkilatnega. To lahko povzroči strjevanje občutljivih gumijastih delov. Gorivu v posodi za gorivo ali posodi za shranjevanje dodajte stabilizator. Vedno uporabite mešalno razmerje, ki ga navede proizvajalec. Motor naj deluje vsaj 10 minut, ko dodate stabilizator, dokler ta ne steče v uplinjalnik.

OPOZORILO: Izdelka s polno posodo z gorivom ne hranite v zaprtih prostorih ali prostorih s slabim pretokom zraka. Nevarnost požara, će pridejo hlapi goriva v bližino odprtega plamena, isker, ali indikatorskih lučk pri, na primer, grelnikih vode, zalogovnikih vroče vode in sušilnikih perila.

OPOZORILO: Z izdelka odstranite travo, liste in druge vnetljive materiale, da zmanjšate nevarnost požara. Pred skladiščenjem se motor mora ohladiti.

• Očistite izdelek, glejte Čiščenje izdelka na strani 124. Popravite poškodovano barvo, da preprečite korozijo.
• Preglejte, ali je kakšen del izdelka obrabljen ali poškodovan, ter zategnite zrahljane vijake in matice.
• Odstranite baterijo. Očistite, napolnite in jo skladiščite na hladnem.
• Zamenjajte motorno olje in zavrzite odpadno olje.
• Izpraznite posodo za gorivo. Zaženite motor in ga pustite delovati, dokler v uplinjalniku ne zmanjka goriva.

Opomba: V primeru uporabe stabilizatorja, ne izpraznite posode za gorivo in uplinjalnika.

• Odstranite čepe in v vsak valj nalijte približno eno čajno žličko motornega olja. Ročno obračajte gred motorja, da se olje porazdeli, nato pa znova namestite čepe.
• Namažite vse mazalke, zglobe in preme.
• Izdelek hranite na čistem in suhem mestu ter ga pokrijte, da ga še dodatno zaščitite.
• Prekrivalo za zaščito izdelka med skladiščenjem ali prevozom je na voljo pri vašem prodajalcu.

Odlaganje

• Uporabljeno motorno olje, sredstvo proti zmrzovanju in druge snovi so nevarne in jih ni dovoljeno zavreči na tla ali v naravo. Uporabljene kemikalije vedno zavrzite na servisnem centru ali primernem odlagališču.
• Če je izdelek obrabljen in ni več v uporabi, ga pošljite prodajalcu ali ustreznemu obratu za recikliranje.
• Pri olju, oljnih filtrih, gorivu in bateriji bodite previdni zaradi morebitnih vplivov na okolje. Upoštevajte lokalne zahteve za recikliranje in ustrezne predpise.
• Baterije ne zavrzite z gospodinjskimi odpadki.
• Baterijo pošljite pooblaščeni servisni delavnici Husqvarna ali jo zavrzite v zbiralnem centru za odpadne baterije.

Tehnični podatki

Tehnični podatki

	Rider 316T Rider 316T AWD
Mere
Dolžina brez kosišča, mm 2028 2013
Širina brez kosišča, mm 883 883
Višina, mm 1165 1165
Teža brez kosišča, s praznimi posodami, kg 238 236
Medosna razdalja, mm 887 887
Širina koloteka, spredaj, mm 712 712
Širina koloteka, zadaj, mm 627 627
Mere pnevmatik 16×6.50×8 16×6.50×8
Tlak v pnevmatikah, zadaj–spredaj, kPa/bar/PSI 60/0.6/8.5 60/0.6/8.5
Najv. naklon, stopinje ° 10 10
Motor
Znamka/Model	Kawasaki/FS481V Kawasaki	/FS481V
Nazivna moč motorja v kW ^25	10,6	10,6
Gibna prostornina valja v cm ^3	603 603
Najv. število vrtljajev motorja, vrt/min	2900 ± 100	2900 ± 100
Gorivo, najnižje oktansko število brez svinca	91 91
Prostornina posode, litri	12 12
Olje	Razred SF, SG, SH ali SJ SAE40, SAE30, SAE10W-30, SAE10W-40 ali SAE5W-20	Razred SF, SG, SH ali SJ SAE40, SAE30, SAE10W-30, SAE10W-40 ali SAE5W-20
Količina olja s filtrom, litri	1,7	1,7
Količina olja brez filtra, litri	1,5	1,5
Zagon motorja	Električni zagon, 12 V	Električni zagon, 12 V
Menjalnik
Znamka	Tuff Torq	Tuff Torq
Model	K46H	K574RA/KTM10LB
	Rider 316T Rider 316T AWD
Olje, razred SF-CC SAE 10W/40 SAE 10W/50, sintetično	bl-	je
Električni sistem
Vrsta 12 V, negativni ozemljeni 12 V, negativni ozemljeni
Baterija 12 V, 24 Ah 12 V, 24 Ah
Svečka NGK BPR4ES NGK BPR4ES
Razmik elektrod, mm/palci 0,75/0,030 0,75/0,030
Luči Osram, 2 × 12V; 20 W Osram, 2 × 12V; 20 W
Emisije hrupa ^26
Raven zvočne moči, izmerjena v dB (A) 97 97
Raven zvočne moči, zajamčena v dB (A) 98 98
Nivoji hrupa ^27
Raven zvočnega tlaka pri uporabnikovem ušesu, dB (A) 86 86
Ravni vibracij ^28
Nivo vibracij pri volanu, m/s ^2	2,5	2,5
Nivo vibracij pri sedežu, m/s ^2	0,7	0,7
Kosišče
Vrsta Combi 94 Combi 94
	Combi 103	Combi 103
	Combi 112	Combi 112

	Rider 316Ts AWD	Rider 316TXs AWD
Mere
Dolžina brez kosišča, mm	2013	2013
Širina brez kosišča, mm	883	883
Višina, mm	1165	1165
Teža brez kosišča, s praznimi posodami, kg	246	248
Medosna razdalja, mm	887	887
Širina koloteka, spredaj, mm	712	712
Širina koloteka, zadaj, mm 627	627
	Rider 316Ts AWD Rider 316	TXs AWD
Mere pnevmatik 16×6.50×8 16×6.50×8
Tlak v pnevmatikah, zadaj-spredaj, kPa/bar/PSI 60/0.6/8.5	60/0.6/8.5
Najv. naklon, stopinje ° 10 10
Motor
Znamka/Model Kawasaki/FS481V Kawasaki/FS481V
Nazivna moč motorja v kW ^29	10,6 10,6
Gibna prostornina valja v cm ^3	603 603
Najv. število vrtljajev motorja, vrt/min 2900 ± 100 3100 ± 100
Gorivo, najnižje oktansko število brez svinca 91 91
Prostornina posode, litri 12 12
Olje Razred SF, SG, SH ali SJ	SAE40, SAE30, SAE10W-30, SAE10W-40 ali SAE5W-20	Razred SF, SG, SH ali SJ SAE40, SAE30, SAE10W-30, SAE10W-40 ali SAE5W-20
Količina olja s filtrom, litri 1,7 1,7
Količina olja brez filtra, litri	1,5	1,5
Zagon motorja	Električni zagon, 12 V	Električni zagon, 12 V
Menjalnik
Znamka	Tuff Torq	Tuff Torq
Model	K574RA/KTM10LB	K574RA/KTM10LB
Olje, razred SF-CC	SAE 10W/50, sintetično ol-je	SAE 10W/50, sintetično ol-je
Električni sistem
Vrsta	12 V, negativni ozemljeni	12 V, negativni ozemljeni
Baterija	12 V, 24 Ah	12 V, 24 Ah
Svečka	NGK BPR4ES	NGK BPR4ES
Razmik elektrod, mm/palci	0,75/0,030	0,75/0,030
Luči	Osram, 2 × 12V; 20 W	Osram, 2 × 12V; 20 W
Emisije hrupa ^30
Raven zvočne moči, izmerjena v dB (A) 97 98
Raven zvočne moči, zajamčena v dB (A)	98 99
Nivoji hrupa ^31
	Rider 316Ts AWD Rider 316TXs AWD
Raven zvočnega tlaka pri uporabnikovem ušesu, dB (A) 86	86
Ravni vibracij ^32
Nivo vibracij pri volanu, m/s ^2	2,5 2,5
Nivo vibracij pri sedežu, m/s ^2	0,7 0,7
Kosišče
Vrsta Combi 94 Combi 94
	Combi 103 Combi 103
	Combi 112 Combi 112

Kosišče Combi 94 Combi 103	Combi 112
Širina rezanja, mm 940 1030	1120
Višina košnje, 10 položa-jev, mm	25–75 25–75 25–75
Teža, kg 39 48 54
Dolžina rezila v mm 358 388	420
Rezilo
Številka izdelka 579 65 25-10	504 18 82-10 544 10 28-10

OPOZORILO: Uporaba kosišča na način, ki ni odobren za izdelek, lahko povzroči izmet predmetov pri veliki hitrosti in resne

poškodbe. Ne uporabljajte drugih vrst kosišč razen teh, ki so navedena v navodilih za uporabo.

Servisiranje

Servisiranje

Pri pooblaščenem servisnem centru opravite letni pregled, da poskrbite za varno in učinkovito delovanje izdelka na vrhuncu sezone. Najprimernejši čas za servis ali pregled izdelka je zunaj sezone.

Ko pošiljate naročilo za rezervne dele, navedite podatke o letu nakupa, modelu, vrsti in serijski številki.

Vedno uporabljajte originalne rezervne dele.

Garancija

Garancija za sistem prenosa

Velja samo za Rider 316T AWD, Rider 316Ts AWD, Rider 316TXs AWD.

preprečite poškodbe sistema. Glejte vrednosti v tabeli v servisnem priročniku.

Garancija za sistem prenosa je veljavna le, će je bila hitrost vrtenja sprednjih in zadnjih koles preverjena v skladu z urnikom vzdrževanja. Nastavitev sistema prenosa naj izvede pooblaščena servisna delavnica, da

Izjava ES o skladnosti

Izjava ES o skladnosti

Husqvarna AB, SE-561 82 Huskvarna, Švedska, tel: [phone], izjavlja, da je sedežna kosilnica Husqvarna Rider 316T in Rider 316T AWD, Rider 316Ts AWD, Rider 316TXs AWD od serijskih številk 2014 in naprej (leto je jasno navedeno v besedilu na tipski ploščici s serijsko številko) v skladu z zahtevami DIREKTIV SVETA:

• z dne 17. maja 2006, ki se nanaša na stroje, 2006/42/ES
• z dne 26. februarja 2014 o elektromagnetni združljivosti 2014/30/EU
• z dne 8. maja 2000 o emisijah hrupa v okolje 2000/14/ES

Za informacije v zvezi z emisijami hrupa in širino košnje glejte razdelek Tehnični podatki.

Uporabljeni so bili naslednji usklajeni standardi:

EN ISO 12100-2, EN ISO 5395-1, EN ISO 5395-3

Če ni drugače navedeno, zgoraj navedeni standardi veljajo kot najnovejše objavljene različice.

Priglašeni organ: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala je izdal poročila glede ocenjevanja skladnosti na podlagi VI. priloge DIREKTIVE SVETA z dne 8. maja 2000, ki se "nanaša na emisije hrupa v okolje" 2000/14/ES.

Številke certifikatov: 01/901/147, 01/901/156

Huskvarna, 2017-06-15

$$ \Delta_ {n} j _ {n n} $$

Claes Losdal, Vodja oddelka ta razvoj vrtne opreme (pooblaščeni zastopnik družbe Husqvarna AB in odgovorni za sestavo tehnične dokumentacije.)

Husqvarna®

www.husqvarna.com

Originalanweisungen
