NAVODILA ZA UPORABO KS 254 Plus METABO

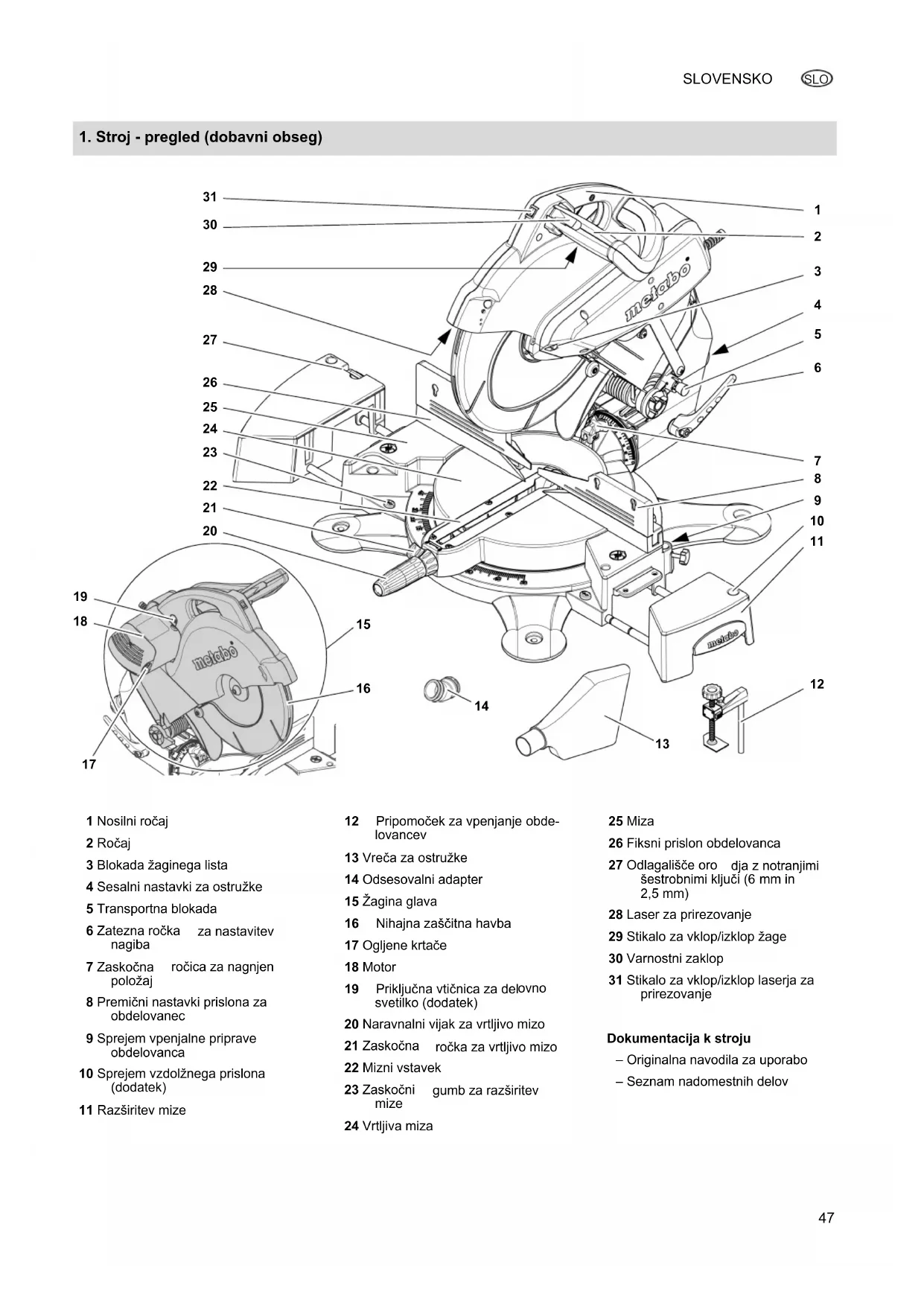

1 Nosilni ročaj 2 Ročaj 3 Blokada žaginega lista 4 Sesalni nastavki za ostružke 5 Transportna blokada 6 Zatezna ročka za nastavitev nagiba 7 Zaskočna ročica za nagnjen položaj 8 Premični nastavki prislona za obdelovanec 9 Sprejem vpenjalne priprave

bdelovanca 10 Sprejem vzdolžnega prislona (dodatek) 11 Razširitev mize 12 Pripomoček za vpenjanje obde- lovancev 13 Vreča za ostružke 14 Odsesovalni adapter 15 Žagina glava 16 Nihajna zaščitna havba 17 Ogljene krtače 18 Motor 19 Priključna vtičnica za del ovno svetilko (dodatek) 20 Naravnalni vijak za vrtljivo mizo 21 Zaskočna ročka za vrtljivo mizo 22 Mizni vstavek 23 Zaskočni gumb za razširitev mize 24 Vrtljiva miza 25 Miza 26 Fiksni prislon obdelovanca 27 Odlagališče oro dja z notranjimi šestrobnimi ključi (6 mm in 2,5 mm) 28 Laser za prirezovanje 29 Stikalo za vklop/izklop žage 30 Varnostni zaklop 31 Stikalo za vklop/izklop laserja za prire zovanje Dokumentacija k stroju – Originalna navodila za uporabo – Seznam nadomestnih delov I_0017sl2A.fm 20.1.15 Izvirna na vodila za uporaboSLOVENSKO

3.2 Splošni varnostni napotki......... 48

8. Vzdrževanje in nega .............. 54

8.3 Napenjanje pogonskega

Ta navodila za uporabo so sestavljena tako, da boste lahko s strojem hitro in varno delali. Tukaj navajamo napotke, kako berite ta navodila: – Pred predajo v zagon si ta navodila skrbno in v celoti preberite. Upošte- vajte še posebej varnostne napotke. – Ta navodila za uporabo so name- njena osebam, ki imajo tehnično osnovno znanje in izkušnje pri roko- vanju s stroji, podobnimi tukaj opi- sanemu. Če s tovrstnimi stroji nima- te nobenih izkušenj, se najprej posvetujte z izkušeno osebo. – Vso dokumentacijo, dostavljeno s to

pravo, shranite, da si jo boste lahko sami in drugi uporabniki po potrebi prebrali. Shranite potrdilo o nakupu (račun) za morebitno ka- snejše uveljavljanje garancije. – Če boste stroj kasneje izposodili ali prodali, posredujte novemu lastniku vso s strojem dobavljeno dokumen- tacijo. – Za škodo, ki nastane zaradi neupo- števanja te dokumentacije, proizva- jalec ne prevzema odgovornosti. Informacije v teh navodilih za uporabo so označene kot sledi: ANevarnost! Opozorilo pred osebnimi poškodbami

i okoljsko škodo. BNevarnost električnega udara! Opozorilo pred osebnimi poškodbami zara di električne napetosti. cNevarnost zagrabitve! Nevarnost pred osebnimi poškodbami, ker vam lahko vpotegne dele telesa ali oblačila. A Pozor! Opozorilo pred gmotno škodo. 3 Opomba: Dopolnilne informacije. – Številke na slikah (1, 2, 3, ...) – označuje jo posamezne dele; – so zaporedne; – se nanašajo na ustrezne številke v oklep ajih (1), (2), (3) ... v sose- dnjem besedilu. – Navodila za postopanje, pri katerih je treba upoštevati zaporedje, so oštevilčena. – Navodila za postopanje s poljubnim zaporedjem so označena s točkami. – Seznami vsebujejo kot oznake črti- ce.

3.1 Pravilna uporaba

Naprava je primerna za vzdolžno in prečno rezanje, nagnjene reze, zajeral- ne reze ter dvojne zajeralne reze. Obdelujete lahko samo takšne materia- le, za katere je žagin list primeren (do- voljeni žagini listi; glejte "Dobavljiva do- datna oprema"). Upoštevati je potrebno dopustne mere

delovancev (glejte poglavje „Upra- vljanje“). Obdelovancev z okroglimi in neenako- mernimi prečn imi preseki (kot so npr. drve) ni dopustno žagati, ker le-teh pri žaganju ni mogoče trdno varno držati. Pri pokončnem rezanju ploskih obdelo- vancev je treba uporabiti primerni po- možni prislon za varno vodenje. Vsaka druga uporaba ni v skladu z na- vodili in jo označuje mo kot nenamen- sko. Nenamenska uporaba, spremem- be na stroju ali uporaba delov, ki jih proizvajalec ni preskusil in odobril, lah- ko povzroči ne predvidljivo škodo!

3.2 Splošni varnostni napotki

Obvezno upoštevajte tudi ločen do- kument "Varnostna navodila"! Pri uporabi tega stroja upoštevajte naslednje varnostne napotke, da boste preprečili nevarnosti za osebe in materialno škodo. Upoštevajte posebne varnostne na- potke v posameznih poglavjih. Kazalo 2. Preberite najprej!

SLO Po potrebi upoštevajte zakonske smernice ali predpise za zaščito pred nesrečami za rokovanje s čelil- nimi žagami. ASplošne nevarnosti! V delovnem območju ohranjajte red – nered v delovnem območju lahko povzroči nesreče. Bodite pozorni. Pri delu bodite ve- dno previdni. Pri delu postopajte ra- zumno. Ne uporabljajte naprave, če niste zbrani

Upoštevajte okoljske vplive. Skrbite za dobro razsvetljavo. Izogibajte se nenormalni drži telesa. Skrbite za varno stojišče in stojte vedno v ravnotežju. Tega stroja ne uporabljajte v bližini gorljivih tekočin ali plinov. Stroj smejo vključiti in uporabljati samo osebe, ki se zavedajo nevar- nosti pri rokovanju s če lilnimi žaga- mi. Osebe mlajše od 18 let smejo upo- rabljati ta stroj samo v okviru poklic- nega izobraževanja pod nadzorom inštruktorja. Osebe, ki niso udeležene dela, še posebej otroci, naj se ne zadržujejo v nevarnem območju. Med obrato- vanjem ne dovolite drugim osebam, da se dotikaj o naprave ali omrežne- ga kabla. Naprave ne preobremenjujte – upo- rabljajte jo samo v območju zmogl ji- vosti, ki je navedeno v tehničnih po- datkih. BNevarnost zaradi električnega toka! Naprave ne izpostavljajte dežju. Stroja ne uporabljajte v vlažni in

iku telesa z ozemljenimi deli (npr. grelnimi telesi, cevmi, pečmi, hladil- niki). Omrežnega kabla ne uporabljajte v namene, za katere ni določen. ANevarnost poškodb na pre- mičnih delih! Stroja ne poganjajte brez montiranih zaščitnih naprav. Pazite, da boste pri delu vedno do- volj oddaljeni od žaginega lista. Po

otrebi uporabljajte primerna dovo- dna pomagala. Med obratovanjem držite dovolj veliko razdaljo do gna- nih komponent. Manjših kosov obdelovancev, ostankov lesa itn., ne odstranjujte iz delovnega območja, dokler se žagni list ne ustavi. Žagajte samo obdelovance z mera- mi, ki jih pri žaganju lahko varno dr- žite. Žaginega lista, ki se pri vrtenju upo- časnjuje, ne zadržujte s stranskim pritiskom na list. Pred vzdrževalnimi deli se prepričaj- te, da bo stroj ločen od dovoda ele- ktrike. Zagotovite, da se pri vklopu (npr. po vzdrževalnih delih) v stroju ne naha- ja nobeno montažno orodje ali drugi

redmeti. Če stroja ne uporabljate, izvlecite omrežni vtič. ANevarnost urezov tudi pri mi- rujočem rezalnem orodju! Pri menjavi rezalnih orodij upora- bljajte rokavice. Žagine liste hranite tako, da se na njih nihče ne bo ponesrečil. ANevarnost zaradi udarca žagi- ne glave nazaj (če se žagin list ujame v obdelovanec, se žagina glava sun- kovito premakne navzgor)! Pazite, da bo izbrani žagni list ustre- zal materialu obdelovanca. Ročaj držite trdno. V trenutku, v ka- terem se žagin list potopi v obdelo- vanec, je nevarnost udarca nazaj še

osebno velika. Žagajte tanke ali tankostenske ob- delovance samo s finozobatimi listi. Uporabljajte samo ostre žagine li- ste. Tope žagine liste takoj zame- njajte. Če se to pi zob žaginega lista zatakne v površini obdelovanca, ob- staja zelo velika nevarnost udarca nazaj. Ne dovolite, da se obdelovanec za- gozdi. Če dvomite, preiščite obdelovanec, ali se v njem morebiti nahajajo tujki (npr. žeblji ali vijaki). Nikoli ne žagajte več obdelovancev hkrati, niti ne svežnja, ki vsebuje več posameznih kosov. Obstaja ne- varnost nesreč, če posame zne kose žagin list nekontrolirano zajame. cNevarnost zagrabitve! Zagotovite, da vam vrteči se deli stroja pri delovanju ne bodo mogli zajeti in vpotegnili udov ali oblačil (ne nosite kravate, ne nosite roka- vic, oblačila naj se tesno prilegajo, ne nosite oblačil s širokimi rokavi; pri daljših laseh obvezno nosite mrežico za lase). Ne režite obdelovancev, na katerih se nahajajo –vrvi, –vrvice, – trakovi, – kabli ali – žice oz. vsebujejo take materiale. ANevarnost zaradi nezadostne osebne zaščitne opreme! Nosite glušnike. Nosite zaščitna očala. Nosite masko za zaščito pred pra- hom. Nosite primerna delovna oblačila. Nosite čevlje, ki ne drsijo. ANevarnost zaradi lesnega pra- hu! Nekatere vrste lesnega prahu (npr. prah hrastovine, bukovine in jeseno- vine) lahko pri vdihavanju povzročijo raka. Delajte z odsesovalno napra- vo. Odsesovalna naprava oz. odse- sovalnik mora po tehničnih la stno- stih zadošča ti vrednostim, navedenim v poglavju Tehnični po- datki. Pazite, da bo pri delu zašlo po mo- žnosti čim ma nj prahu v okolico: – Usedline lesnega prahu v delov- nem območju odstranite (Ne pi- hajte ga vstran!); – Odstranite netesnosti v odseso- valni napravi; – Poskrbite za dobro prezračeva- nje.SLOVENSKO

SLO ANevarnost zaradi tehničnih sprememb ali zaradi uporabe delov, ki jih proizvajalec ni preskusil in odobril! Ta stroj montirajte točno v skladu s temi navodili. Uporabljajte samo dele, ki jih je pro- izvajalec odobril. To velja pred- vsem za: – žagne liste (za številko za naro- čanje glejte "Dobavljiva dodatna oprema"); – varnostne naprave (naročilne številke so na seznamu nadome- stnih delov). Delov nikakor ne spreminjajte. Upoštevajte maksimalno število vr- tljajev, ki je navedeno na zadevnem

ginem listu. ANevarnost zaradi pomanjklji- vosti ali poškodb na stroju! Stroj in opremo skrbno negujte. Upoštevajte predpise za vzdrževa- nje. Stroj preverite pred vsakim delova- njem glede morebitnih poškodb: pred vsako naslednjo uporabo je potrebno preveriti varnostne napra- ve, zaščitne priprave ali lažje poško- dovane dele, ali le-ti pravilno in ne- moteno delujejo. Preverite, ali premični deli pravilno delujejo in se ne zatikajo. Vsi deli morajo biti pra- vilno montirani in izpolnjevati vse pog oje, da se zagotovi nemoteno delovanje stroja. Ne uporabljajte poškodovanih ali preoblikovanih žaginih listov. Poškodovane zaščitne naprave ali dele je treba dati v popravilo ali v zamenjavo priznanemu strokovnja- ku. Stikala naj vam zamenjajo stro- kovnjaki servisne službe. Stroja ne upo rabljajte, če stikala ni mogoče vklopiti ali izklopiti. Ročaji morajo biti suhi in brez sledi olja in masti. ANevarnost zaradi hrupa! Nosite glušnike. Zaradi zaščite pred hrupom pazite, da žagin list ni izkrivljen. Izkrivljen žagin list povzroča zelo močna ni- hanja. To se odraža v povišanem hrupu

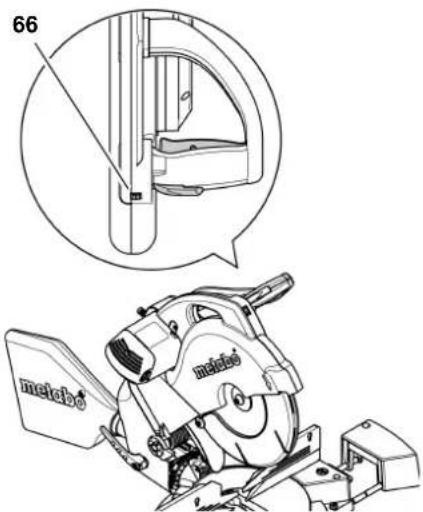

ANevarnost zaradi laserskega sevanja! Laserski žarki lahko povzroči jo težje poškodbe na očeh. Nikoli ne glejte v iz- stopno odprtino laserskega žarka.

3.3 Simboli na napravi

ANevarnost!! Neupoštevanje naslednjih opozoril ima

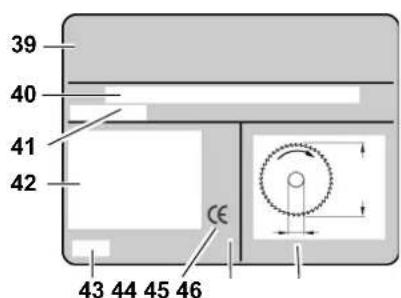

hko za posledico težje poškodbe ali materialno škodo. Simboli na napravi Podatki na tipski tablici

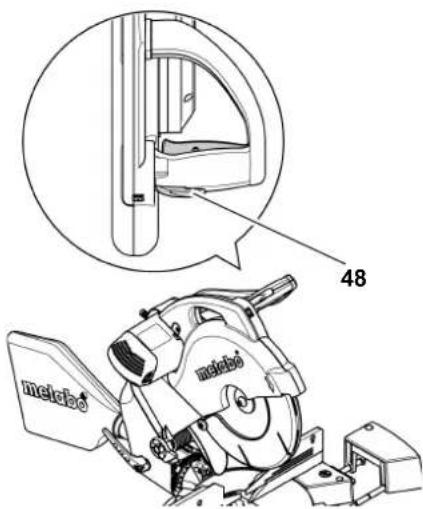

3.4 Varnostne naprave

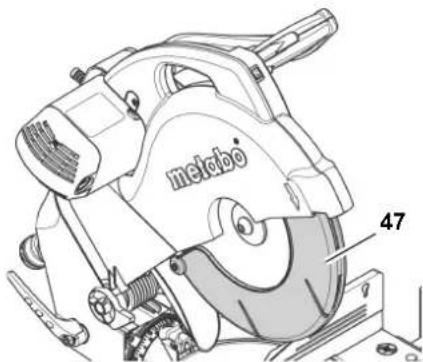

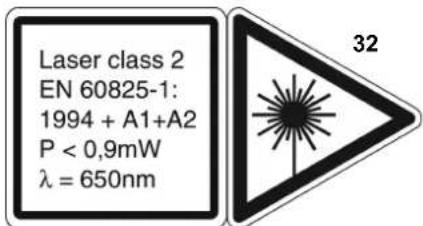

Nihajna zaščitna havba (47) Nihajna zaščitna havba ščiti pred nena- mernim dotikom žaginega lista in okrog letečimi ostružki. Varnostni zaklop (48) Varnostni zaklop blokira premični nihajni zaščitni pokrove: žagin list ostane odkrit in čelilne žage ni mogoče spustiti, dokler varnostnega zaklopa ne sprostite. Prislon obdelovanca (49) Prislon obdelovanca preprečuj e, da bi se lahko obdelovanec med žaganjem premikal. Prislon obdelovanca mora biti pri uporabi naprave vedno montiran. 32 Opozorilo pred laserskim žarkom Laserski razred 2: Ne glejte v žarek! 33 Preverjena varnost, TÜV (ne pri KS 305 Plus, 120 V) 34 Opozorilo pred nevarnim mestom. 35 Ne segajte v žagni list. 36 Naprave ne uporabljajte v vla- žnem ali mokrem okolju. 37 Preberite si navodila za uporabo. 38 Nosite zaščitna očala in glušnike.

39 Proizvajalec 40 Št. artikla in serijska številka 41 Oznaka stroja 42 Podatki o motorju (glejte tudi teh- nične podatke) 43 Leto izdelave 44 CE-znak – Ta stroj izpolnjuje EU- smernice v skladu z izjavo o skla- dnosti 45 Simbol za odstranjevanje - napravo lahko odstranite pri proi- zvajalcu 46 Mere odobrenih žaginih listov

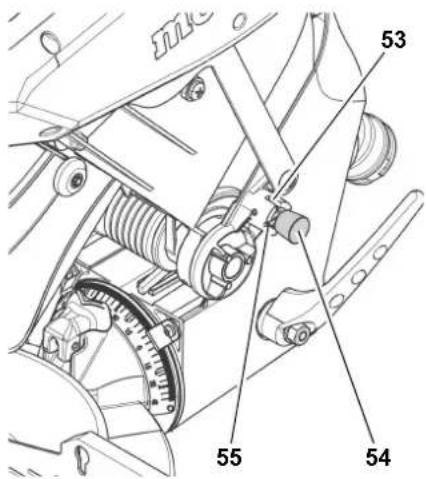

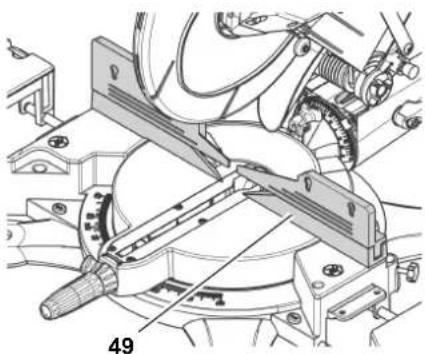

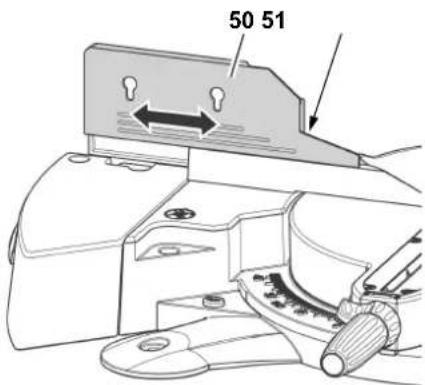

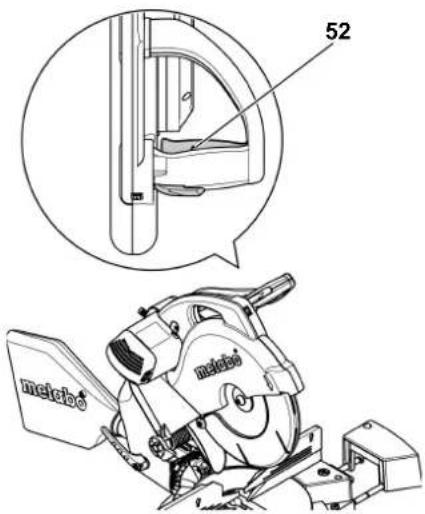

SLO Prislon obdelovanca ima pomične na- stavke (50), ki jih je mogoče z naravnal- nim vijakom (51) blokirati. Za izvajanje poševnih rezov je treba nastavke prislona obdelovanca poma- kniti navzven in jih blokirati. Izvrtina za obešanko Izvrtina (52) v stikalu za vklop/izklop omogoča blokiranje stikala z obešanko.

Za varno delo mora biti naprava pritrje- na na stabilno podlago. – Kot podlago lahko uporabite fiksno mon tirano delovno ploščo ali delov- no klop. – Idealna višina podlage znaša 800 mm. – Stroj mora varno stati tudi pri obde- lavi večjih obdelovancev. – Dolge obdelovance je treba dodatno

odpreti s primerno dodatno opre- mo. 3 Napotek Pri mobilni uporabi je mogoče nap ravo privijačiti na iverno ploščo ali mizarsko ploščo (500 mm x 500 mm, debelo naj- manj 19 mm). Pri uporabi je treba plo- ščo pritrditi na delovno klop s pomočjo primeža.

4. Pakiranje shranite v kasnejše na-

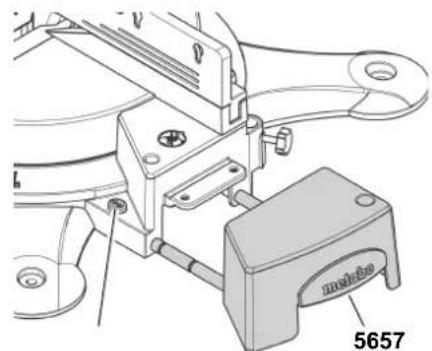

ntirate še levo razširitev mize. Nastavitev želene širine mize Razširitev mize je možno blokirate na šti rih položajih. Če želite razširitev mize prestaviti iz enega položaja v nasle- dnjega:

3. Izpustite zaskočni gu

4. Razširitev mize počasi potisni

te še bolj navznoter/navzven, dokler ne zaskoči na naslednjem zaskočnem položaju.

5. Napravo dvignite za nosilni ročaj.

5. Posebne lastnosti pro-

montaže nihajne zaščitne havbe. – Razširitev mize za varno delo z dalj- šimi obdelovanci. – Vpenjalna priprava za obdelovance

varno držanje obdelovancev. –Vreča za ostružke za enostavno in efektivno prestrezanje ostružkov. – Prirezovalni laser za natančno po- ravnavo zarisa in žagalne linije.

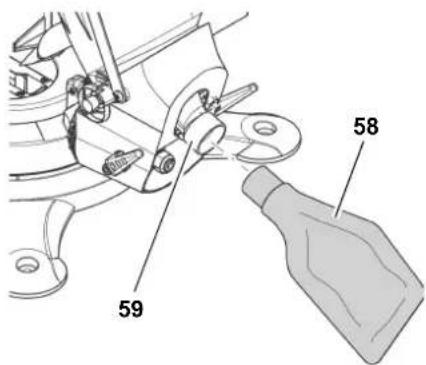

rah hrastovine, bukovine in jesenovi- ne) lahko pri vdihavanju povzročij o ra- ka. – Delajte samo z montirano vrečo za ostružke ali s primerno sesalno na- pravo za ostružke. – Dodatno uporabljajte še protipra- šno masko, ker ni mogoče vsega praha uloviti v vrečo oz. ga odsesa- ti. –Vrečo za ostružke redno praznite. Tudi pri praznjenju nosite masko za zaščito pred prahom. Če napravo uporabljate s priloženo vre- čo za ostružke: Natakni vrečo za ostružke (58) na sesalne nastavke (59). Če napravo priključite na sesalno na- pravo za ostružke: Za priklop na sesalne nastavke upo- rabite primeren adapter. Pazite, da sesalna naprava za ostružke izpolnjuje zahteve v po- glavju "Tehnični podatki". Upoštevajte tudi navodila za upora- bo odsesovalne naprave (za ostruž- ke)!

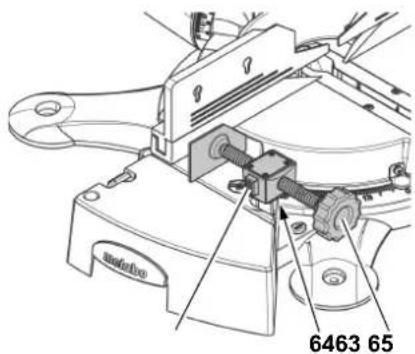

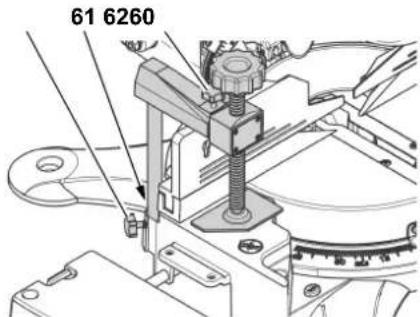

6.2 Montaža priprave za vpe-

njanje obdelovancev Pripravo za vpenjanje obdelovancev lahko montirate v dveh položajih: – Za široke obdelovance:

pripravo za vpenjanje obdelovancev vstavite v zadnjo izvrtino (61) mize in jo zavarujte z blokirnim vijakom (60)

– Za ozke obdelovance: odvijte blokirni vijak (62) in sprednji del priprave za vpenjanje obdelo- vancev vstavite v sprednjo izvrtino (64) mize: Vpenjanje obdelovanca:

1. Pritisnite in zadržite gumb (63) ter

vpenjalna pripravo za obdelovanec

BNevarnost! Električna nape- tost Stroj uporabljajte samo v suhi okoli- ci. Stroj poganjajte samo na enem iz- voru električnega toka, ki izpolnjuje naslednje zahteve (glejte tudi po- glavje “Tehničn i podatki“): – Omrežna napetost in frekvenca se morata uje mati s podatki, ki so navedeni na tipski ploščici stroja; – Zavarovanje s FI-stikalom z okvarnim tokom 30 mA; – Pravilno namešče ne, ozemljene in preskušene vtičnice. Električni kabel položite tako, da vas pri delu ne bo motil in da ga ne boste mogli poškodovati. Električni kabel zaščitite pred vroči- no, agresivnimi tekočinami in ostrimi robovi. Kot podaljševalni kabel uporabite samo gumijasti kabel z dovolj veli- kim prečni m presekom (3 × 1,5 mm

Omrežnega vtiča ne vlecite iz vtični- ce za kabel. Pred delom preverite varnostne na- prave, ali pravilno delujejo. Uporabljajte osebno zaščitno opre- mo. Pri žaganju stojte v pravilnem delov- nem položaju: – spredaj na upravljalni strani; – pred žago; – vzporedno z žaginim listom. ANevarnost! Pri žaganju mora biti obdelovanec ve- dno vpet z vpenjalno pripravo. Nikoli ne žagajte obdelovancev, ki jih ni mogoče vpeti z vpenjalno pri- pravo.

gajte v območje tečajev! Pri nagibu trdno pridržite glavo ža- ge. Pri delu uporabljajte: – podlaga za obdelovanec – pri dalj ših obdelovancih, če bi ti po žaganju padli z mize; –vrečo za ostružke ali sesalno na- pravo za ostružke. Žagajte samo obdelovance z mera- mi, ki jih pri žaganju lahko varno dr- žite. Med žaganjem obdelovanec zmeraj pritiskajte ob mizo in pazite, da se ne zagozdi. Žaginega lista, ki se upočasnjuje, ne zadržujte s stran- skim pritiskom na list. Obstaja ne- varnost nesreče, če se žagin list za- takne.

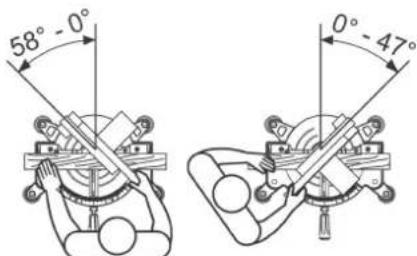

3 Napotek Pri zajeralnem redu odrežete obdelova- nec pod kotom k zadnjemu priležnemu robu. Največje mere rezov; glejte pogl. "Mere rezov za različne reze". Izhodni položaj: – Transportna blokada je izvlečena ven. – Žagina glava je odmaknjena nav- zgor. – Nastavki za prislone obdelovanca potisnite na vznoter in jih fiksirajte. – Nagib nagibne ročke k navpičnici znaša 0°, zatezna ročka za nastavi- tev nagiba je pritegnjena. Nastavitev žage:

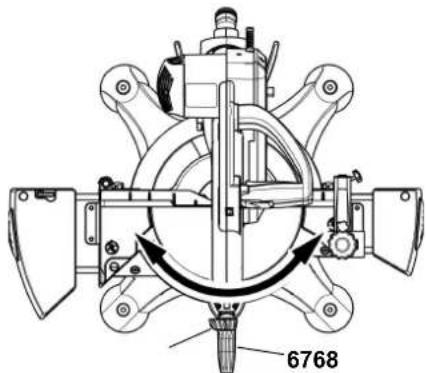

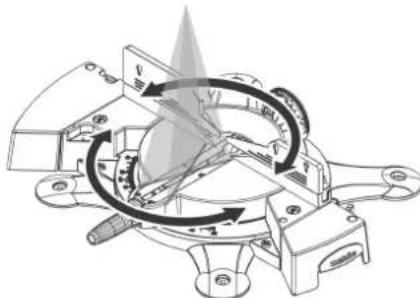

3 Opomba: Pri dvignjeni zaskočni ročki se vr tljiva miza zaskoči v kotnih stopnjah 0°, 15°, 22,5°, 31,6° in 45°. Pri popolnoma spu- ščeni zask očni ročki je zaskočna funk- cija izključena.

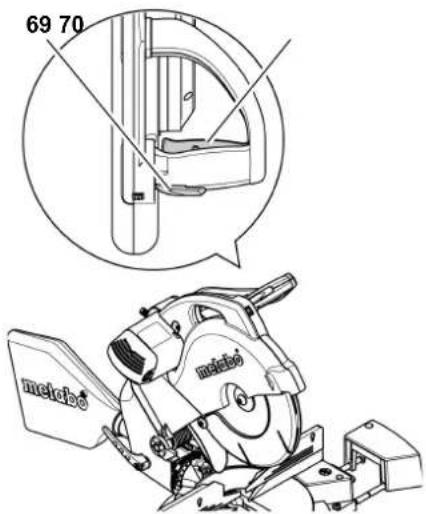

časi docela navzdol. Pri žaganju pri- tiskajte glavo žage na obdelovanec samo tako trd no, da se število vrtlja- jev motorja ne bo preveč znižalo.

žag ino glavo počasi odmaknite v zgornji izhodiščni položaj.

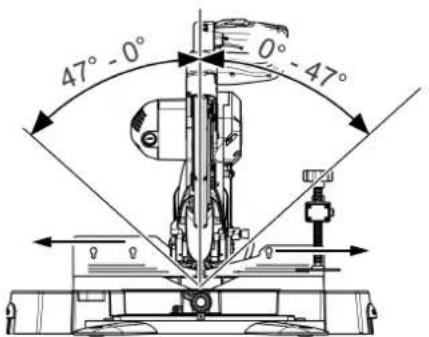

3 Opomba: Pri nagnjenem rezu odrežete obdelova- nec pod kotom k navpičnici. Največje mere rezo v; glejte pogl. "Mere rezov za različne reze". Glede na naklon je vča sih treba pred žaganjem nastavke prislonov za obde- lovance potisniti navzven.

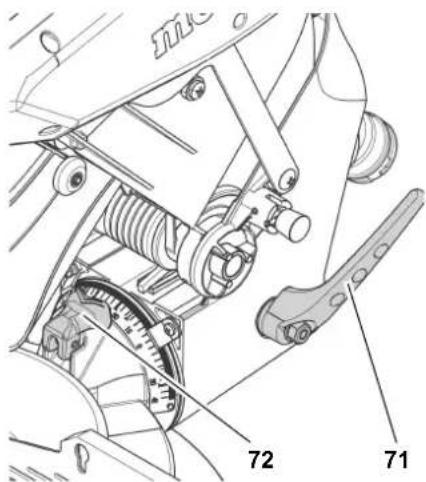

1. Sprostite zatezno ročko (71) za na-

stavitev nagiba na hrbtni strani ža- ge.

2. Prekucno ročico počasi nagnite na

želeni položaj: zaskočno ročico (72) povlecite proti upravljalni strani = nagibna ročica je brezstopenjsko presta- vljena. zaskočno ročico (72) potisnite proti zadnji strani = nagibna roči- ca se zaskoči v zaskočnem polo- žaju. 3 Opomba: Nagibna ročica se zaskoči v k otnih sto- pnjah 0°, 22,5°, 33,9° in 45°.

o za nastavitev nagiba trdno pritegnite. A Pozor! Da se nagibni kot med žaganjem ne bo spre menil, je treba zatezno ročko na- gibne ročke (tudi v zaskočnih položa- jih!) trdno zategniti.

4. Prežagajte obdelovanec, kot je opi-

3 Opomba: Dvojni zajeralni rez je kombinacija iz zaj eralnega reza in nagnjenega reza. To pomeni, da režete obdelovanec po- ševno k zadnjemu prislonskemu robu in poševno k zgornji strani. Največje mere rezov; glejte pogl. "Mere rezov za različne reze". ANevarnost zaradi demontira- ne varnostne naprave! V odvisnosti od kota zajere in nagiba morate pred žaganjem demontirati na- stavke omejevalnika obdelovanca. Takoj po žaganju nastavke takoj montirajte nazaj na prislon obdelo- vanca! Brez nastavkov je višina omejevalnikov obdelovanca za varno žaganje pre- majhna. Visoki obdelovanci se lahko pre vrnejo nazaj! ANevarnost!! Pri dvojnem zajeralnem rezu je žagin list zaradi močnega nagiba lažje dose- gljiv – zato obstaja večj a nevarnost po- škodb. Pazite, da boste pri delu vedno do- volj oddaljeni od žaginega lista! Izhodni položaj: – Transportna blokada je izvlečena ven. – Žagina glava je odmaknjena nav- zgor. – Nastavki prislona za obdelovanec potisnjeni navzven, blokirani ali po potrebi demontirani. – Vrtljiva miza je blokirana v želenem položaju. – Nagibna ročka je nagnjena v želeni kot k površini obdelovanca in bloki- rana. Žaganje obdelovanca: Prežagajte obdelovanec, kot je opi- sano v točki "Zajeralni rezi".

7.5 Mere rezov za različne

reze Širine reza Največje dimenzije obdelovanca (po- datki v mm): Višine reza Največje dimenzije obdelovanca (po- datki v mm):

• Z dodatnim omejevalnikom ANevarnost! Pred vsakim vzdrževanjem in čišče- njem izvlecite električni vtič. – Druga vzdrževalna dela in popravi- la, ki tukaj niso opisana, smejo izva- jati samo strokovnjaki. – Poškodovane dele, predvsem var- nostne naprave, zamenjajte samo z originalnimi deli. Deli, ki jih proizva- jalec ni preskusil in odobril, lahko povzr očijo nepredvidljivo škodo. – Po vzdrževanju in čiščen ju spet vklopite vse varnostne naprave in preverite njihovo delovanje.

8. Vzdrževanje in negaSLOVENSKO

ANevarnost opeklin! Tik po žaganju je žagin list še zelo vroč. Počakajte, da se vroč žagni list ohladi. Vročega žaginega lista ne čistite z gor- ljivimi tekočin ami. ANevarnost urezov tudi pri mi- rujoče m žaginem listu! Pri odvijanju in privijanju napenjalnega

jaka mora biti nihajna zaščitna havba premaknjena prek žaginega lista. Pri menjavi žagnega lista uporabljajte roka- vice.

ista in zaprite nihajno zaščitno hav- bo. ANevarnost!! Ne uporabljajte čistil (npr . za odstranje- vanje smole), ki razjedajo gradbene elemente iz lahkih kovin; to lahko pov- zroči zmanj šanje trdnosti žage.

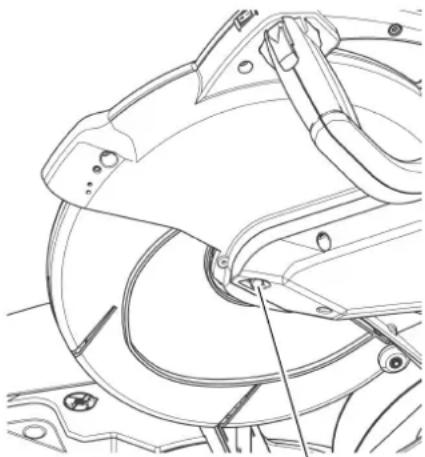

no zaščitno h avbo potisnite navzgor in zadržite.

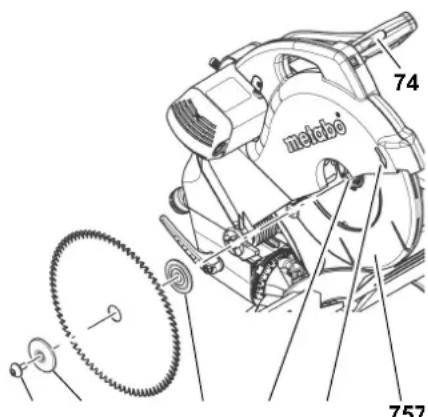

9. Namestite nov žagin list – upošte-

vajte smer vrtenja: gledano z leve (odprte) strani mora puščica na ža- ginem listu ustrezati smeri puščice (76) na pokrovu žaginega lista! ANevarnost!! Uporabljajte primerne žagine liste, ki so kon struirani za maksimalno število vr- tljajev (glejte točko "T ehnični podatki"). Pri neprimernih ali poškodovanih žagi- nih listih se lahko zgodi, da se delci za- radi centrifugalne sile z eksplozivno hi- trostjo lučaj o vstran. Spodaj navedene opreme ni dopustno

orabljati: – žaginih listov iz jekla za hitro obde- lavo (HSS); – poškodovanih žaginih listov; –ločiln ih plošč. ANevarnost!! – Žagin list montirajte samo z original- nimi deli. – Ne uporabljajte reducirnih obročev; sicer se lahko žagin list sprosti. – Žagini listi morajo biti montirani ta- ko, da se vrtijo uravnoteženo in brez sunkov in se pri delovanju stroja ne smejo sprostiti.

10. Ponovno zaprite nihajno zaščitno

ko obračajte žagin list, dokler blo- kirni gumb ne zaskoči. ANevarnost!! – Ne podaljšujte orodja za pritrdite ža- ginega lista. – Napenjalnega vijaka ne pritegujte z

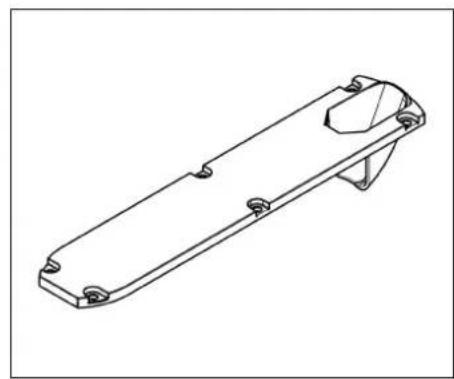

ANevarnost!! Pri poškodovanih miznih vstavkih ob- staja nevarnost, da se majhni predmeti zataknejo m ed miznim vstavkom in ža- ginim listom in blokirajo list. Poškodo-

1. Odvijte vijaki na miznih vstavkih

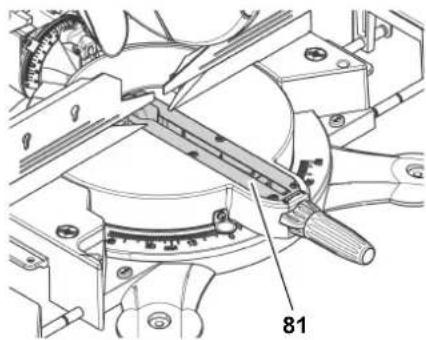

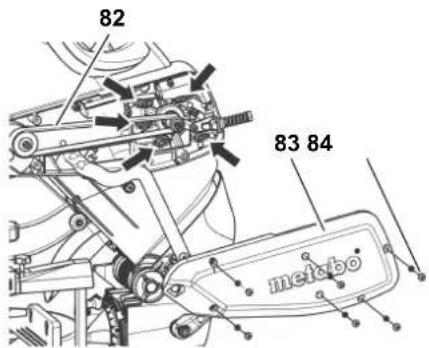

8.3 Napenjanje pogonskega

jermena Pogonski jermen (82), ki poteka na de- sni strani žagine glave za plastičnim pokrivalom, je treba napeti, če ga je mogoče na sredini med obema jermeni- cama možno upogniti za več kot 8 mm. Za preverit, napet in zamenjat:

4. Žago dvignite za sprednje noge, jo

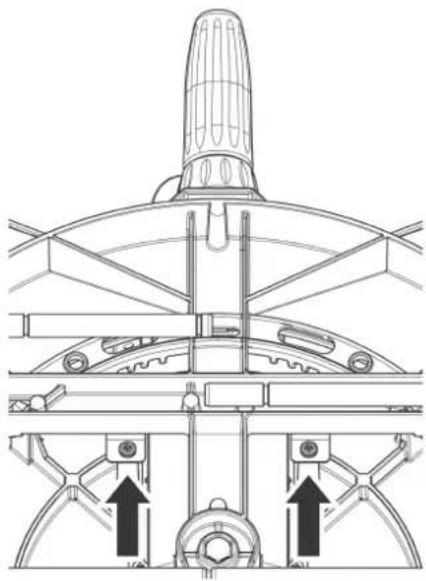

ca poravnajte tako, da bo prislon natančno pravokotno na žagin list.

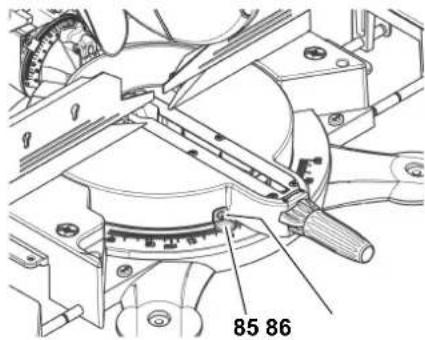

rivijte. Justiranje kazalca za zajeralni kot

1. Vijak (86) sprostite za ca. en vrtljaj.

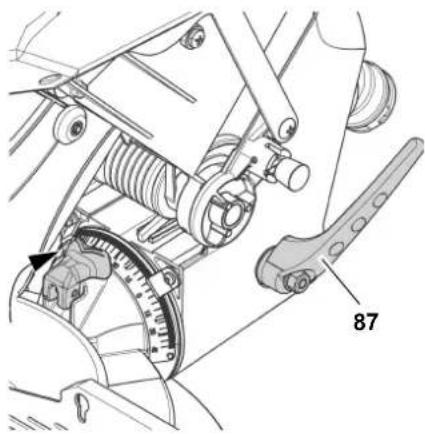

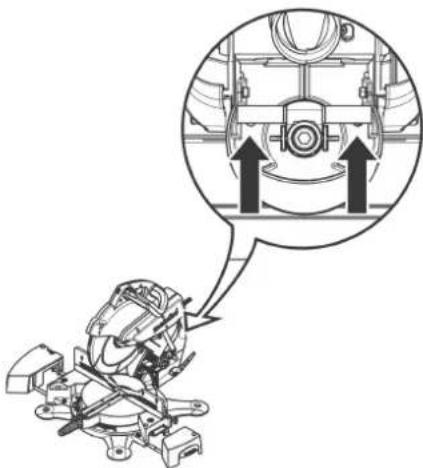

Justiranje zaskočnih položajev za nagibni kot

zaskočite v položaj 0°, zatezne ročke pa (87) ne trdno pritegniti.

3. Nagibno ročko naravnajte tako, da

5. Zatezno ročko (87) trdno pritegnite.

SLO ujemala z nastavljenim zaskočnim položajem nagibne ročke.

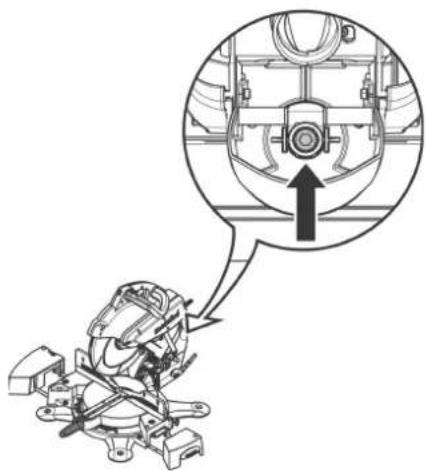

8.5 Nastavitev naklonskih

sponk Če je naklonski kot nagibne ročice mo- žno spreminjati, čeprav je fiksirna ročica zategnjena, je treba nastaviti naklonsko sponko.

2. Izpustite fiksirno ročico za nastavi-

4. Zatezno ročko za nastavitev nagiba

trdno pritegnite. Ročico se mora dati občutno zategniti.

ogljenih krtač Znaki obrabljenih ogljenih krtač so na- slednji: – moten tek motorja; – napake pri sprejemu radijskih in te- levizijskih oddaj med delovanjem motorja; – zaustavitev motorja. Pregled ali zamenjava ogljenih krtač:

ohišju motorja odvijte s primernim izvijačem.

jašek. Stranski zaplati majhnih ko- vinskih ploščic morata zagrab iti v stranska utora na jašku.

S krtačo ali sesalnikom odstranite ostružke ali prah z/iz: – priprave za nastavljanje; – upravljalni elementi; – hladilna odprtina motorja; – prostor pod miznim vstavkom; lasersko enoto očistite z bombažno krpo.

ANevarnost!! Stroj shranite tako, da ga osebe, ki niso pooblaščene za delo s strojem, ne bodo mogle vklopiti. Zagotovite, da se na stroju ne more nihče poškodovati. A Pozor! Stroja ne hranite na prostem ali v vlažni okolici. Upoštevajte dopustne okoljne pogo- je (glejte točko "Tehnični podatki").

Pred vsako uporabo Ostružke žaganja odstranite s se- salnikom ali čopičem

Preverite omrežni kabel in omrežni vtič glede na poškodbe; po potrebi naj vam ju elektrostrokovnjak zame- nja. Preverite vse gibljive dele, ali se prosto premikajo prek celega pre- mičnega območja. Redno, glede na pogoje uporabe Preverite stanje in napetost pogon- skega jermena; po potrebi popravi- te. Preverite in po potrebi privijte vse vijačne spoje. Preverite funkcijo postavitve žagine glave nazaj (žagina glava se mora z vzmetno silo povrniti nazaj v zgornji izhodni položaj), po potrebi nado- mestite dele. Rahlo naoljite vodilni element. – Pri daljših obdelovancih uporabljajte na levi in desni strani žage primerna stojala. – Pri žaganju majhnih rezov uporabite dodatni prislon (kot dodatni prislon lahko uporabite primerno leseno de- sko, ki jo trdno pritrdite na prislon stroja). – Pri žaganju upognjene (ukrivljene)

eske položite stran, ki je upognje- na navzven, k prislonu obdelovan- ca. – Obdelovancev ne žagajte pokonč- no, temveč jih položite plosko na vr- tljivo mizo. – Površine podložnih miz naj bodo ve- dno čiste. Ostanke smole odstranite s primernim sprejem za čiščenje in nego. Za posebne naloge lahko v specializira- ni trgovini prejmete naslednjo dodatno opremo - slike najdete na zadnji strani ovitka: A Stojalo za stroj

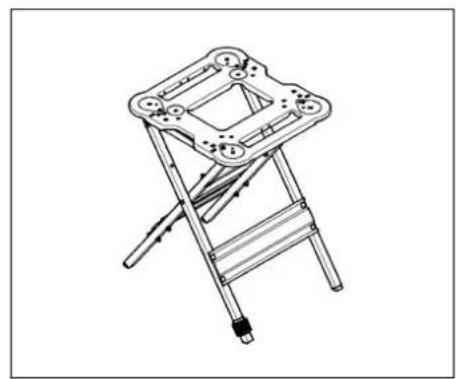

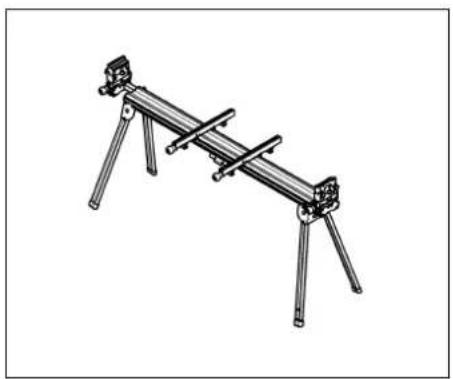

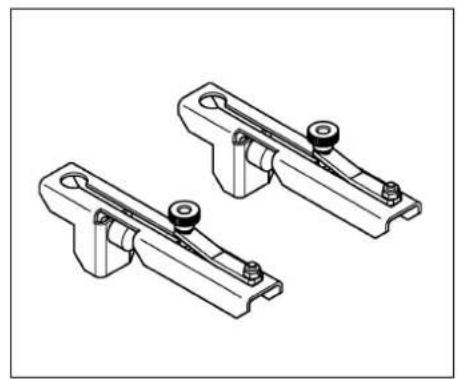

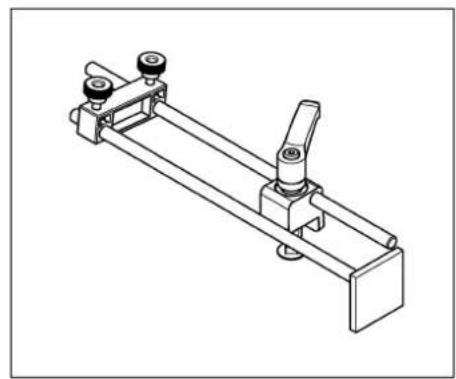

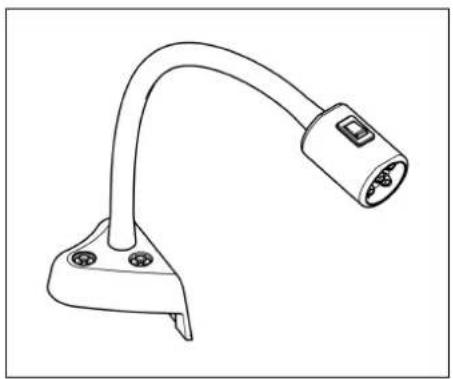

stojalo za stroj in nastavek za razši- ritev mize sta iz stabilne in robustne konstruk cije, višinsko nastavljivo. B Stojalo za stroj za varno postavitev stroja in opti- malno delovno višino; idealno za mobilno uporabo, prostorsko varčno zložljivo. C Mizni vstavek D Delovna svetilka za osvetlitev območja rezan ja. E Dodatni končni pol ožaj Za varno in obdelavo majhnih obde- lovancev brez iztrganja. F Dolžinski prislon G „Crown stop“ H Vzdrževalni in negovalni sprej za odstranjevanje ostankov smole

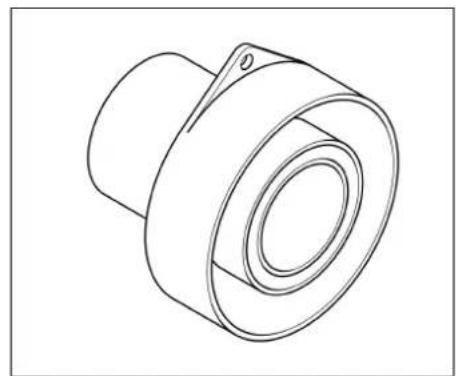

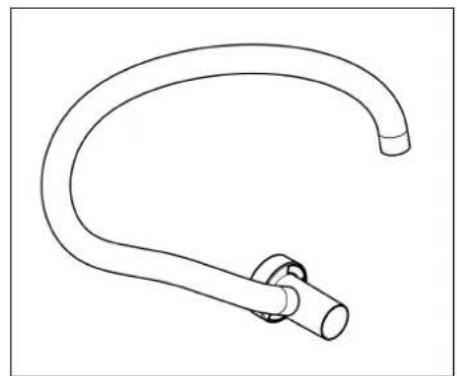

n konserviranje kovinskih površin. I Odsesovalni adapter za priključitev na napravo za odse- sovanje ostružkov. J Priprava za odsesovanje ostružkov varuje zdravje in vzdržuje delavnico čisto.

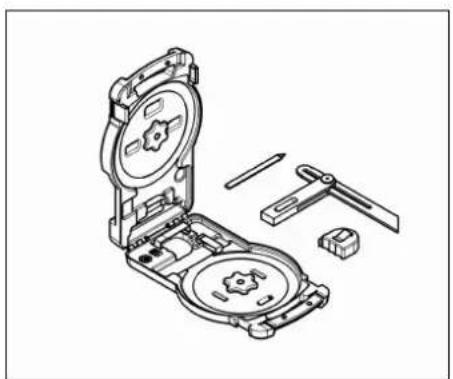

Odlagališče za žagin list (samo za KS 254 Plus)

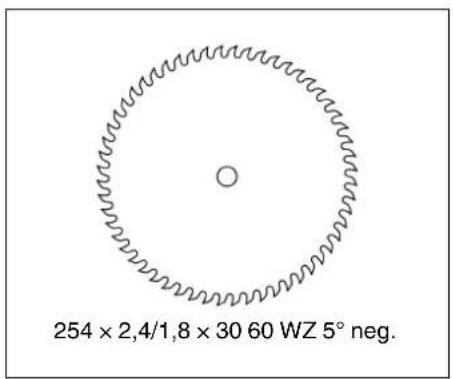

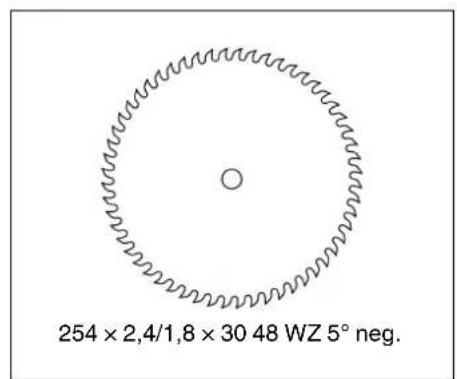

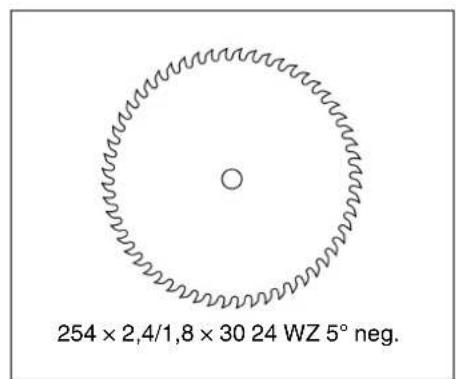

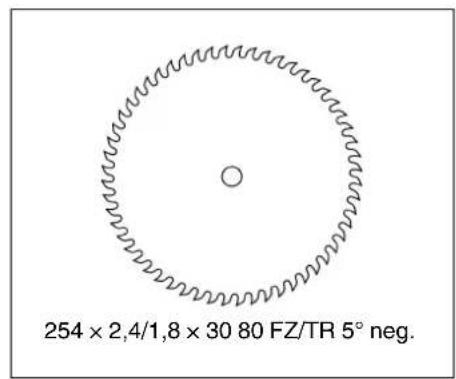

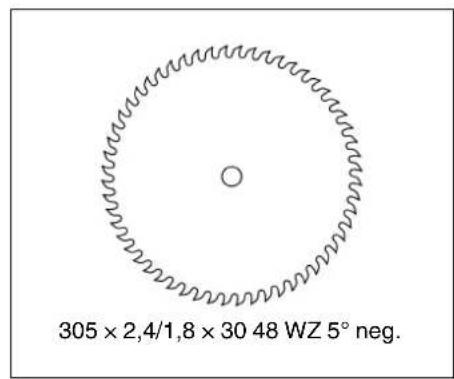

za varno shranjevanje žaginih listov in dodatkov. L Žagin list iz trde kovine HW/CT 254 × 2,4/1,8 × 30 24 WZ, 5° neg. za vzdolžne in prečne reze v masiv- ni les. M Žagin list iz trde kovine HW/CT 254 × 2,4/1,8 × 30 48 WZ, 5° neg. za vzdolžne in prečne reze v masiv- ni les in iverne plošče. N Žagin list iz trde kovine HW/CT 254 × 2,4/1,8 × 30 60 WZ, 5° neg. za vzdolžne in prečne reze v pre- mazane plošče in furnir plošče. O Žagin list iz trde kovine HW/CT 254 × 2,4/1,8 × 30 80 FZ/TR 5° neg. za vzdolžne in prečne reze v pre- mazane plošče i n furnir plošče, pa- nele, kabelske kabale, NE-profile in laminat. P Žagin list iz trde kovine HW/CT 305 × 2,4/1,8 × 30 48 WZ, 5° neg. za vzdolžne in prečne reze v masiv- ni les. Q Žagin list iz trde kovine HW/CT 305 × 2,4/1,8 × 30 60 WZ, 5° neg. za vzdolžne in prečne reze v masiv- ni les in iverne plošče. R Žagin list iz trde kovine HW/CT 305 × 2,4/1,8 × 30 84 WZ, 5° neg. za vzdolžne in prečne reze v pre- mazane plošče i n furnir plošče. S Žagin list iz trde kovine HW/CT 305 × 2,8/2,0 × 30 96 FZ/TR 5° neg. za vzdolžne in prečne reze v pre- mazane plošče i n furnir plošče, pa- nele, kabelske kabale, NE-profile in

minat. ANevarnost!! Popravila na električnem orodj u lahko izvajajo samo električarji! Električna orodja, ki jih je treba popravi- ti, lahko pošljete na naslov podružnice servisa v v aši državi. Naslov je na se- znamu nadomestnih delov. Pošiljki priložite opis napak, ki jih je tre- ba odpraviti.

n nebeljen papir. Spodaj so opisani problemi in motnje, ki jih lahko sami odpravite. Če vam tukaj opisani ukrepi pomoči ne pomagajo na- prej, glejte poglavje "Popravilo". ANevarnost!! Zaradi problemov in motenj pride veli- kokrat do nesreč. Zato upoštevajte: Pred vsako odpravo motenj izvlecite omrežni vtič. Po vsaki odpravi motenj ponovno namestite in poženite vse varnostne naprave in preverite njihovo delova- nje. Motor ne deluje Ni napajanja: Preverite kabel, vtič, vtičnico in va- rovalko. Ni zložljive funkcije Transportna blokada je vključe na: Transportna blokada je izključena. Varnostni zaklop je blokiran: Sprostite varnostni zaklop. Moč žage je premajhna Žagin list je top (žagin list ima morebiti

glavje "Tehnični podatki"); Žagin list je izkrivljen: Zamenjajte žagin list (glejte poglav- je "Vzdrževanje"). Žaga močn o vibrira Žagin list je izkrivljen: Zamenjajte žagin list (glejte poglav- je "Vzdrževanje"). Žagin list ni pravilno montiran: Pravilno montirajte žagin list (glejte poglavje "Vzdrževanje"). Žaga ob zagonu škripa Pogonski jermen je preslabo napet: Napnite pogonski jermen (glejte po- glavje "Vzdrževanje" / "Napenjanje

gonskega jermena"). Vrtljiva miza se s težavo vrti Ostružki pod vrtlji vo mizo: Odstranite ostružke.

14. Tehnični podatki

Hitrost žaganja m/s 62 65 65 Premer žagnega lista (zunanji) mm 254 305 305 Prevzemna izvrtina za žagin list (znotraj) mm 30 30 1“ Mere Celotna naprava z embalažo (dolžina / širina / višina) Naprava, pripravljena za uporabo, vrtljiva miza v položa- ju 90° (dolžina / širina / višina)

SLO Teža Stroj s pakiranjem Stroj pripravljen za obratovanje

< 2,5 1,5 Odsesovalna naprava (ni vsebovana v dobavnem

segu): Premer priključka za od sesovalni nastavek na hrbtni strani Najmanjša količi na pretoka zraka Najmanjši podtlak na odsesovalnem nastavku Najmanjša hitrost zraka na odsesovalnem nastavku

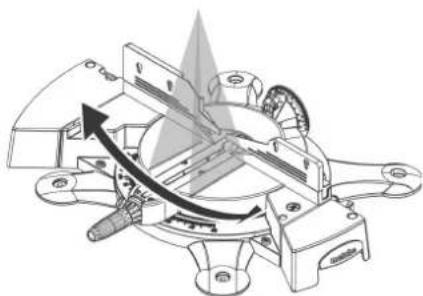

Laser za prirezovanje: Maks. izhodna moč Valovna dolžina Laserski razred produkta Laserski standard produkta

• S6 20 % 5 min Trajanje ciklusa delovanja Relativen čas vkl opa Neprekinjeno delovanje pod občasnimi obremenitvami ** Navedene vrednosti so emisijske vrednosti, zato ne predstavlja jo nujno tudi varnih vrednosti na delovnem mestu. Čeprav obstaja povezava med emisijskimi in imisijskimi vrednostmi, iz tega ni mogoče zanesljivo izpeljati oz. ugotoviti, ali so potrebni dodatni previdnostni ukrepi ali ne. Dejavniki, ki vplivajo na dejanske imisijske vrednosti na delovnem mestu, vključujejo vrsto delovnega prostora in druge vire hrupa, kot so npr. število strojev in drugi sosednji delovni postopki in stroji. Dopustne vrednosti na delovnem mestu se prav tako lahko razlikujejo od države do države. Vendar pa bi ta podatek naj uporabniku pomagal oceniti nevarnost in preprečiti tveganja. Zagonski postopki povzroča jo kratkotrajno zmanjšanje napetosti. Pri neugodnih napetostnih pogojih lahko pride do negativnega učinkovanja drugih naprav. Pri omrežni impedanci nižji od 0,30 Ohm (KS 305 Plus) oz. 0,40 Ohm (KS 254 Plus) motnje niso pri- čakova ne. KS 254 Plus KS 305 Plus61 U3_0024_13_2v4.fm A 091 006 6110 B 091 005 7529 C 091 006 5165 D 091 006 5173 E 091 006 5157 F 091 006 5149 G 091 101 8691 H 091 005 8010 I 091 006 1127 J 091 006 4339 K 6.28220 L 6.28221 254 × 2,4/1,8 × 30 24 WZ 5° neg. 254 × 2,4/1,8 × 30 48 WZ 5° neg.62 A 6.28222 B 6.28223 C 6.28227 254 × 2,4/1,8 × 30 60 WZ 5° neg. 254 × 2,4/1,8 × 30 80 FZ/TR 5° neg. 305 × 2,4/1,8 × 30 48 WZ 5° neg. D 6.28228 E 6.28229 F 6.28091 305 × 2,4/1,8 × 30 60 WZ 5° neg. 305 × 2,4/1,8 × 30 84 WZ 5° neg. 305 × 2,8/2,0 × 30 96 FZ/TR 5° neg.Metabowerke GmbH Metabo-Allee 1 72622 Nuertingen Germany www.metabo.com
