KS 254 Plus - Zaag METABO - Gratis gebruiksaanwijzing en handleiding

Merk	Metabo
Model	KS 254 Plus
Producttype	Radiale verstekzaag
Afmetingen (L x B x H)	723 x 684 x 580 mm
Gewicht	18 kg
Voeding	220-240 V, 1~50 Hz, 8.7 A
Onbelast toerental	4700 min⁻¹
Zaagblad diameter	254 mm
Boring	30 mm
Snijcapaciteit (0°)	145 x 60 mm (breedte x hoogte)
Verstekhoekbereik	-47° tot +58° (9 posities)
Kantelhoekbereik	-47° tot +47° (7 posities)
Snijlijstlaser	Klasse 2, 1 mW, 650 nm
Geluidsniveau (LPA)	94,4 dB(A)
Geluidsvermogensniveau (LWA)	101,1 dB(A)
Trillingen (handgreep)	< 2,5 m/s²
Belangrijkste functies	Verstek-, schuine- en dubbele zaagsneden; lasergids; veiligheidsvergrendeling; pendelkap
Onderhoud en reiniging	Regelmatig spanen verwijderen, bladwissel, riemspanning, borstelvervanging
Veiligheid	Pendelbeschermkap, veiligheidsvergrendeling, transportvergrendeling, werkstukaanslag
Reserveonderdelen en repareerbaarheid	Hardmetalen zaagbladen, koolborstels, riem, tafelsteunen
Algemene informatie	Handleiding in het Frans, 64 pagina's; optionele accessoires

Veelgestelde vragen - KS 254 Plus METABO

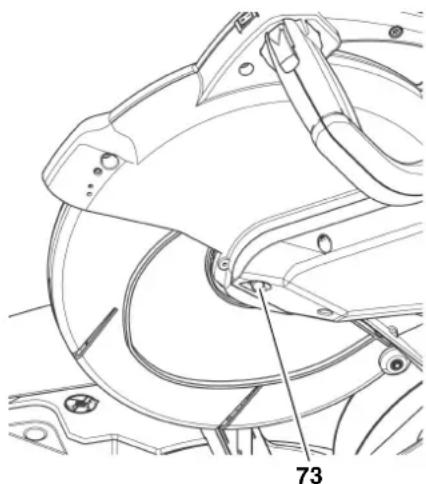

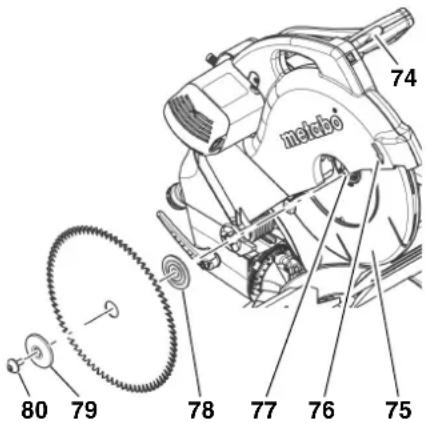

Hoe vervang ik het zaagblad?

Koppel het apparaat los. Zet de zaagkop vast in de hoge positie. Druk op de blokkeerknop van het blad en draai het blad tot het vastklikt. Draai de spanschroef (linkse draad) los met de inbussleutel. Duw de pendelbeschermkap omhoog en houd deze vast. Verwijder de buitenste flens en het blad. Reinig de klemvlakken. Monteer het nieuwe blad met de juiste draairichting (pijl op het blad komt overeen met pijl op de behuizing). Plaats de buitenste flens terug, draai de spanschroef in en draai stevig aan.

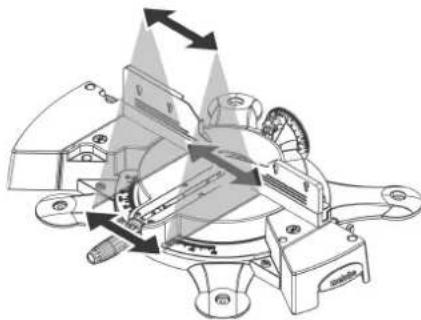

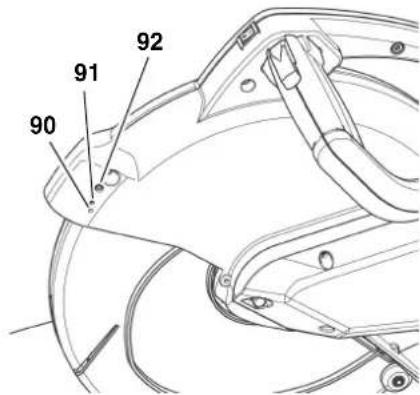

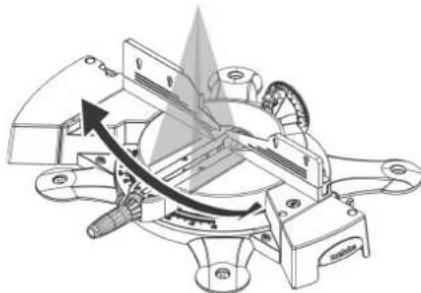

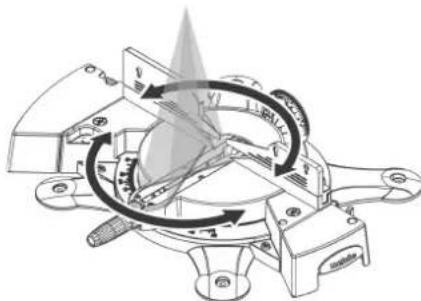

Hoe stel ik de snijlijstlaser af?

Gebruik de meegeleverde 2,5 mm inbussleutel. Om de laser horizontaal uit te lijnen, draai de schroef (90) los of vast. Gebruik voor verticale uitlijning de schroef (91). Voor de richting gebruikt u de schroef (92). Voer proefzaagsneden uit om te controleren en pas aan tot de laserlijn overeenkomt met de snijlijn.

Wat te doen als de motor niet draait?

Controleer eerst de stroomvoorziening: kabel, stopcontact, zekering. Zorg ervoor dat de transportvergrendeling is uitgeschakeld (duw de zaagkop naar beneden, trek de transportvergrendeling eruit en draai hem). Controleer of de veiligheidsvergrendeling is ontgrendeld. Als het probleem aanhoudt, neem dan contact op met een erkende klantenservice.

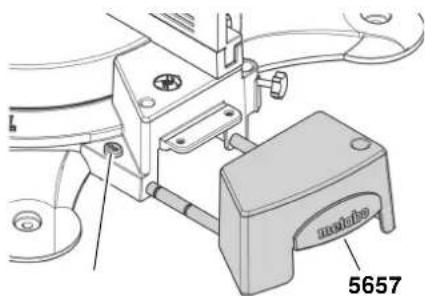

Hoe monteer en gebruik ik de zijwaartse tafelverlenging?

Druk op de vergrendelknop van de verlenging en houd deze ingedrukt. Duw de geleiderails volledig in de bevestigingen. Laat de knop los: de verlenging is vergrendeld op minimale breedte. Om de breedte in te stellen, druk opnieuw op de knop, duw de verlenging ongeveer 5 mm in, laat de knop los en duw dan langzaam tot de gewenste vergrendelpositie (4 posities).

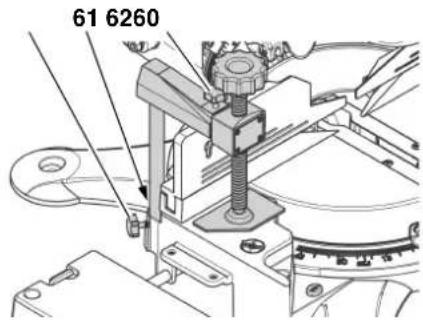

Hoe gebruik ik de werkstukklem?

Het apparaat kan in twee posities worden gemonteerd: voor brede werkstukken steekt u het in de achterste boring van de tafel en borgt met de schroef; voor smalle werkstukken steekt u het in de voorste boring. Om te klemmen, druk op knop (63), duw het apparaat tegen het werkstuk en draai de hendel (65) volledig vast.

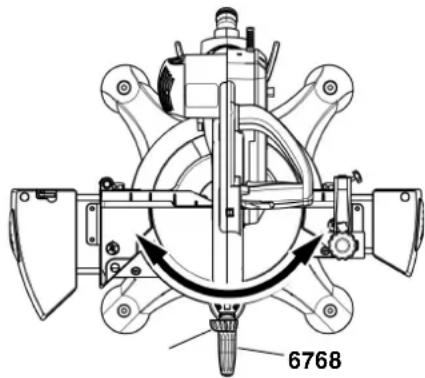

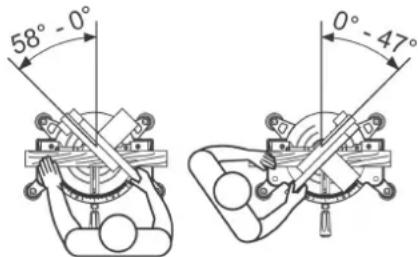

Hoe voer ik een dubbele verstekzaagsnede uit?

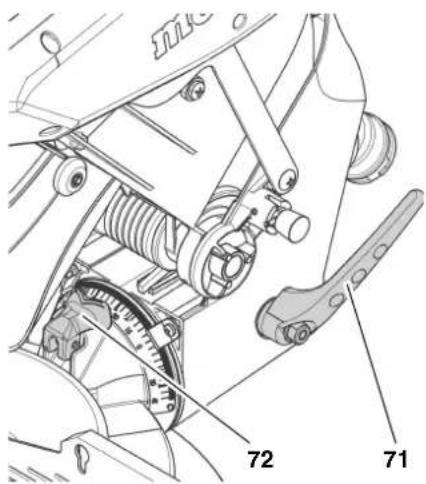

Stel eerst de verstekhoek in op de draaitafel en daarna de kantelhoek op de zwenkarm. De beweegbare delen van de aanslag moeten naar buiten worden geduwd of worden gedemonteerd, afhankelijk van de hoeken. Laat de zaagkop langzaam zakken terwijl u de schakelaar ingedrukt houdt. Let op: het blad is beter bereikbaar, houd voldoende afstand.

Wat is de transportprocedure van de zaag?

Draai de zaagkop naar beneden en vergrendel de transportvergrendeling in de diepere inkeping. Verwijder uitstekende aangebrachte onderdelen. Duw de beweegbare delen van de aanslag naar binnen en borg ze. Schuif de zijwaartse verlenging in. Til het apparaat op aan de transportgreep.

Hoe de zaag reinigen?

Koppel het apparaat los. Verwijder spanen en stof met een stofzuiger of borstel, met name bij de afstelmechanismen, bedieningselementen, motorventilatieopeningen en onder de tafelsteun. Reinig de laser met een katoenen doek. Gebruik geen reinigingsmiddelen die lichte metalen onderdelen aantasten.

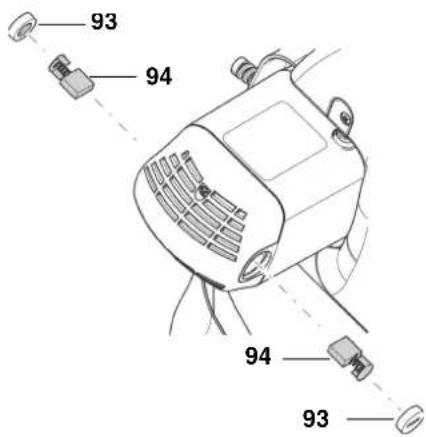

Hoe controleer en vervang ik de koolborstels?

Koppel de zaag los. Draai de borsteldop op de motorbehuizing los. Verwijder de borstel en inspecteer: de minimale lengte is 8 mm. Versleten? Vervang deze. Plaats de nieuwe borstel en lijn de zijdelingse bevestigingskragen uit in de groeven. Sluit de dop. Controleer de werking.

Welke accessoires zijn beschikbaar voor de KS 254 Plus?

De accessoires omvatten: machinestaanders, tafelsteun, werkplekverlichting, extra aanslag, aanslag voor lengte, onderhoudsspray, afzuigadapter, afzuiginrichting, opbergrek voor bladen en diverse hardmetalen zaagbladen (24, 48, 60, 80 tanden) voor verschillende materialen. Raadpleeg de handleiding voor de referenties.

GEBRUIKSAANWIJZING KS 254 Plus METABO

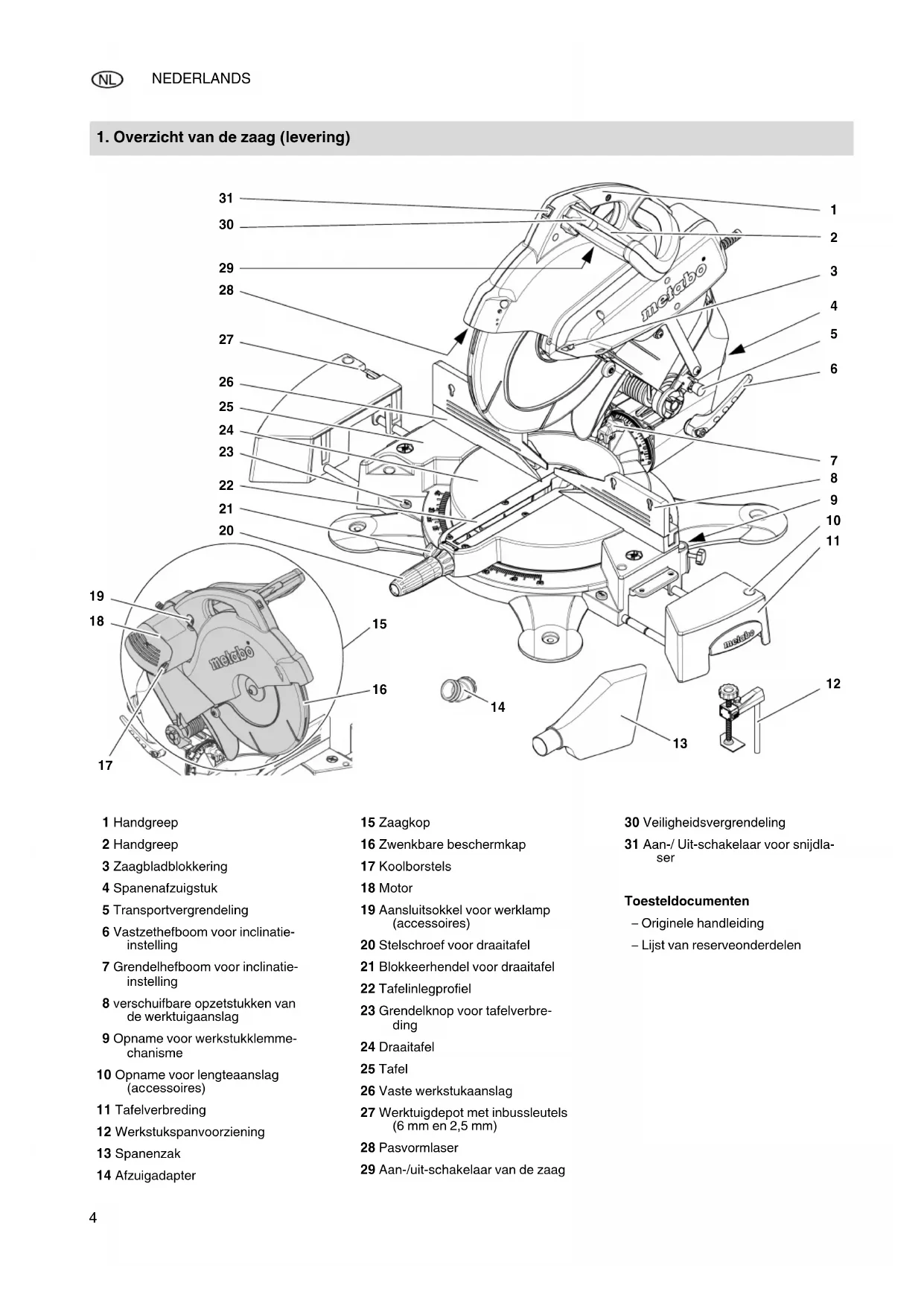

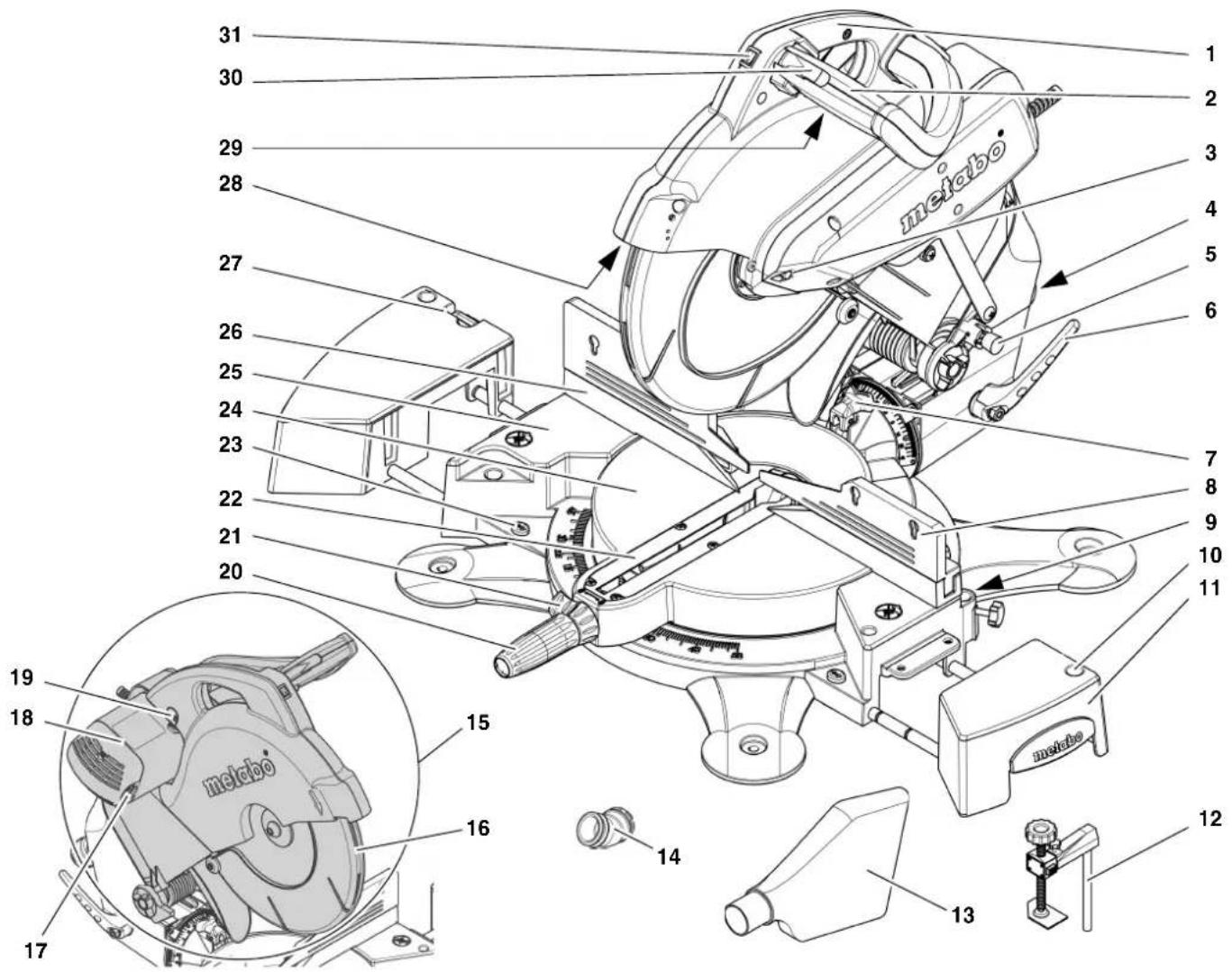

1. Overzicht van de zaag (levering)

1 Handgreep
2 Handgreep
3 Zaagbladblokkering
4 Spanenafzugstuk
5 Transportvergrendeling
6 Vastzethefboom voor inclinatieinstelling
7 Grendelhebefoom voor inclinatieinstelling
8 verschuifbare opzetstukken van de werktuigaanslag
9 Opname voor werkstukklemmechanisme
10 Opname voor lengteaanslag (accessoires)
11 Tafelverbreding
12 Werkstukspanvoorzieening
13 Spanenzak
14 Afzugadget

15 Zaagkop
16 Zwenkbare beschemkap
17 Koolborstels
18 Motor
19 Aansluitsokkel voor werklamp (accessoires)
20 Stelschroef voor draaiafel
21 Blokkerhendel voor draaitafel
22 Tafelinlegprofiel
23Grendelknop voor tafelverbredding
24 Draaiafel
25 Tafel

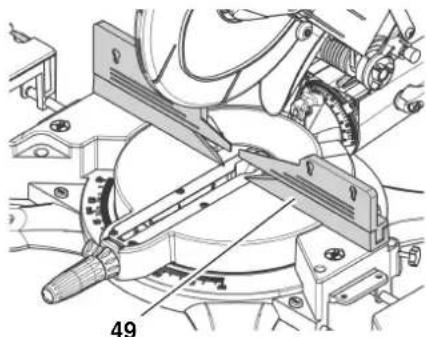

26 Vaste werkstukaanslag
27 Werktuigdepot met inbussleutels (6 mm en 2,5 mm)
28 Pasvormlaser
29 Aan-/uit-schakelaar van de zaag

30 Veiligheidsvergrendeling
31 Aan-/ Uit-schakelaar voor snijdla-ser

Toesteldocumenten

Originele handleiding
-Lijst van reserveonderdelen

Inhoud

1. Overzicht van de zaag (levering). 4
2. Lees deze tekst voor u begun! 5
3. Veiligheid 5
   3.1 Voorgeschreven gebruik van het systeme 5
   3.2 Algemene veiligheidsvoorschriften 5
   3.3 Symbolen op het apparatusat....7
   3.4 Veiligheidsvoorzieningen..7
4. Plaatsing en transport 8
   4.1 Opstelling 8
   4.2 Tafelverbreding monteren 8
   4.3 Transport 9
5. Bijzondere productkenmerken 9
   6.Ingebruikneming 9
   6.1 Zaagselopvangzak monteren ....9

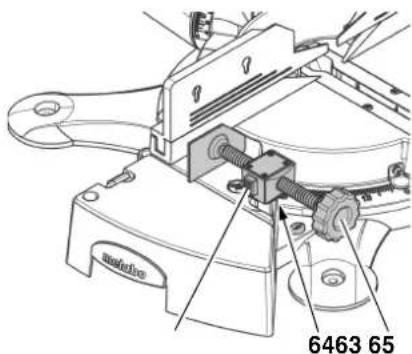

   6.2 Werkstukspaninrichting monteren 9
   6.3 Netaansluiting. 9
6. Bediening. 10

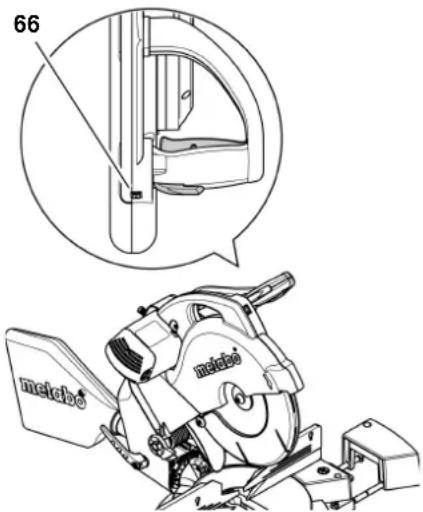

   7.1 Snijdlaser gebruiken.. 10
   7.2 Versteksneden 10
   7.3 Schuine sdenen 11
   7.4 Dubbele versteksneden... 11
   7.5 Snijdafmetingen voor verzichlende sneden... 12
7. Service en onderhoud 12
   8.1 Zaagblad verwangen.. 12
   8.2 Inlegprofiel verrangen 13

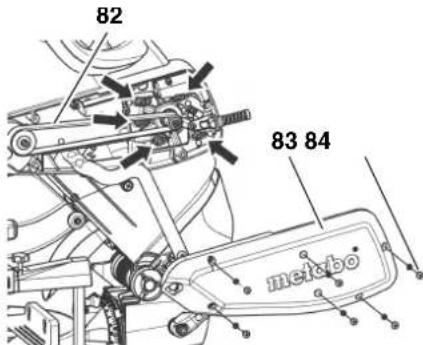

   8.3 Aandrijfrem spannen.. 13
   8.4 Bijregelen 13

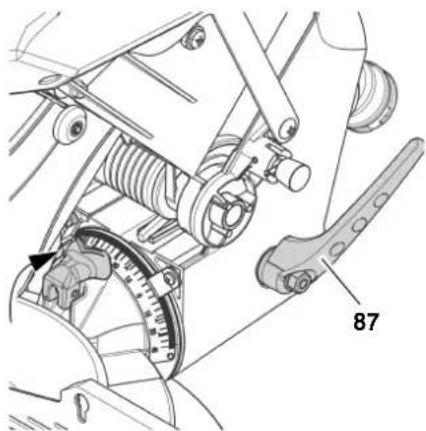

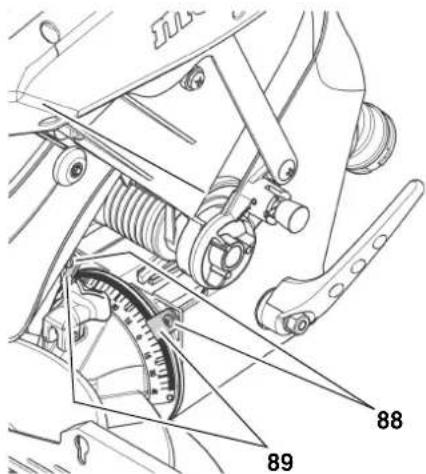

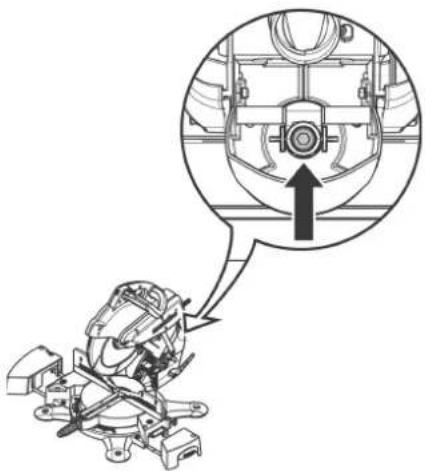

   8.5 Inclinationklemming bijstellen 14
   8.6 Koolborstels controlleren en verwangen 15
   8.7 Het apparatus reinigen 15
   8.8 Apparaat opbergen. 15
   8.9 Onderhoud 15

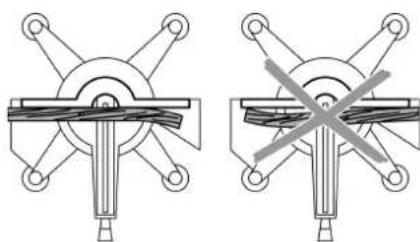

8. Tips en trucs 15
9. Beschikbare accessoires..16/61
10. Reparatie 16
11. Milieubescherming 16
    13.Problemen en storingen..... 16
12. Technische gegevens. 17

2. Lees deze tekst voor u begint!

Deze gebruikershandleiding werden op-gesteld dat u snel en veilig met uw machine kunt werkken. Hieronder vindt u een

korte uitleg over hoe u de gebruikershandleiding moet lezen:

Lees de handleiding helemaal door voor u de machine in gebruik neemt. Vooral het hoofdstuk, "Veiligheidsvoorschriften" verdient uw aandacht.
- Deze handleiding richt zich tot personen met fondamentale technische kennis in de omgang met apparaten zoals dat hier beschreiben. Wanner u geen ervaring zou hebben met dergelijkke apparatuur, doe dan eerst een beroep op de hulp van ervaren personen.
-Bewaar alle bij dit apparaat geleverde documenten, zodate u en alle andere gebruikers zich indien nodig=kunt informeren. Bewaar het aankoopbewijs voor eventuele garantieclaims.
- Als u het apparaat uitleent of doorverkoopt, moet u alle meegeleverde documentatie van het apparaat meegeven.
- De fabrikant wijst alle verantwoorde-lijkheid af voor schade die ontstaat door Niet-inachtneming van deze handleiding.

De informatatie in deze handleiding worden als volgt gekenmerkt:

Gevaar!

Waarschuwing voor lichamelijk letsel of milieuuschade.

Gevaar voor elektrische schok!

Waarschuwing voor lichamelijke letsels door elektrische schok.

Intrekrisico!

Waarschuwing voor lichamelijk letsel door meetrekken van lichaamsdelen of kledingstukken.

Attentiel!

Materielle schade.

Opmerking:

Aanvullende informatatie.

-Cijfers op afbeeldingen (1,2,3,...)

-benoemen de verschillende onder-delen;
-zijn doorlopend genummerd;
- hebben betrekking op de overeenkomstige cijfersCUSnen haakjes1) 2),3...in de bijbehorende tekst.

• Instructies voor handelingen, waar bij op de volgorde moet worden gelet, zichn doorgenummerd.
• Instructies voor handelingen met willekeurige volgorde hebben een punt als opsommingsteken.
  Lijsten zich gekenmerkt met een streep.

3. Veiligheid

3.1 Voorgeschreve den gebruik van het systeme

Het apparatus is geschikt voor langs- en dwarssneden, schuine smeden, versteksneden en dubbelversteksneden.

Ermighten allelenmaterialen worden bewerkt waarvoort hetdesbetreffende zaagblad geschikt is (toegelaten zaagbladenzie "Leverbare accessoires").

De toegelaten afmetingen van de werkstukken mogen Niet overschreden worden (zie hoofdstuk "Bediening").

Werkstukken met Ronde of onregelmatige doorsnede zoals brandhoutogens nicht worden gezaagd,omentum het zagen Niet veilig kuren worden vastgezet. Bij het smalkantzagen van vlakke werkstukken moet een geschikte aanslaghulp gebruikt worden om een veilige geleiding te garanderen.

Elk ander gebruik is verboden. Niet togete-laten gebruik, wijzigingen aan het appa-raat of het gebruik van onderdelen die nicht goedgekeurd zijn door de fabrikant kunnen onvoorspelbaar persoonlijk letsel ver-oorzaken!

3.2 Algemene veiligheidsvoorschriften

Neem absolut ook het afzonderlijke document "Veiligheidsvoorschriften" inarend!

• Houdt u zich bij gebruik van dit toestel aan de volgende veiligheidsvoorschriften om gevaar voor Personen of materiale schade te voorkomen.

• Houdt u zich aan de bijzondere veiligheidsvoorschriften in de betreffende hoofdstukken.

• Houdt u zich eventuele aan de wettelijkke richtlijnen of oncevalpreventievoorschriften inzake de omgang met afkortzagen.

Algemeen gevaar!

• Houd uw werkplek op orde - een onordelijkke werkplek kan ongevallen tot gevolg hebben.
  Wees aandachtig. Let op wat u doet. Ga verstandig te werk. Gebruik de machine nicht wonneer u Niet geconcentreerd bent.
• Houd rekening met omgevingsinvloeden. Zorg voor goede verlichting.
  Zorg voor een goede lichaamshouding. Zorg ervoor dat u op een stevige ondergrond staat en let er vooral op dat u.altijd goed in evenwicht bent.
• Gebruik het toestel Niet in de nabijheid van ontvlambare vloeistoffen of gassen.
• Het apparaat mag alleen ingeschakeld en gebruikt worden door personen die vertrouwd zijn met afkortzagen en de gevaren bij de omgang ermee. Personen beneden de 18aar mogen met deze werktafel slechts werken in het kader van een beroepsopleiding en onder het voortdurend toezicht van een ervaren docent.
• Let erop dat er zich geen onbevoegde Personen, voornamelijk kinderen, in de gezarenzone begeven. Zorg ervoor dat geen andere Personen de machine of het snoer hunnen aanraken.
  Vermijd overbelasting - belast de werktafel nicht zwaarder dan in de technische gegevens is aangegeven.

Gevaar door elektrische!

• Laat de werktafel nicht in de regen staan.
  Gebruik de werktafel nicht in een vochtige of natte omgeving.
  Vermijd dat u tijdens werkzaamheden met dit toestel in contact komt met geaarde elementen zoals radiatoren, buizen, ovens, koelkasten.
• Gebruik het snoer Niet voor doeleinden waarvoord het Niet bedoeld is.

Verwondingsgevaar aan bewedelen!

• Neem dit toestel nooit in gebruik zonder gemonteerde verilgheidsvoorzieningen.
• Houd steeds voldoende afstand van het zaagblad. Gebruik desnoods geschikte invoerhulpmiddelen. Houd tijdens het gebruik voldoende afstand van aangedreven onderdelen.
  Wacht tot het zaagblad stilstaat voor-aleer ukleine werkstukdelen,houtresten enz. verwijdert uit het werkbereik.
• Zaag alleen werkstukken die groot genoeg zich, zodate ze bij het zagen veilig vastgeklemd konnen worden.
• Rem het uitlopende zaagblad Niet af door er aan de zijkant segenaan te drukken.
• Controller of het apparaat gescheden is van het stroomnet alvorens onderhoudswerkzaamheden uit te voeren.
  Zorg dat er zich bij het inschakelen (bijvoorbeeld na onderhoudswerkzaamheden) geen montagegereedschap of losse onderdelenmeer in het toestel bevinden.
• Trek de netstekker UIT, wanneer u het apparaat Niet gebruikt.

Gevaar voor snijwonden, ook hontstaand snijwerktuig!

Trek veiligheidshandschoenen aan als u snijwerktuigen moet verrangen.
Bewaar de zaagbladen zo dat niemand zich eraan kan verwonden.

Gevaar door terugslaan van de kopp (zaagblad blijft in het werkvangen en de zaagkop schiet omhoog)!

• Let erop dat het gebruikte zaagblad geschikt is voor het materiaal van het werkstuk.
• Houd de handgreep stevig vast. Op het moment dat het zaagblad in het werkstuk dringt, is het terugslaggevaar bijzonder groot.
• Gebruik voor het zagen van dunne werkstukken of werkstukken met dunne wandenuitsuitend zaagbladen met fijneteanding.
  Zorg ervoor dat de zaagbladen steeds scherp zich. Zorg dat stompe zaagbladen onmiddelijk worden verrangen. Er bestaat verhoogd terugslaggevaar,

wanner een stompe zaagtand in het oppervlak van het werkstuk blijf hangen.

Zet het werkstuk nooit "op z'n smallekant" (tijdens het schaven).
- Controleer in geval van twijfel de werkstukken op vreemde voorwerpen (bijvoorbeeld spijkers of schroeven).
- Zaag nooit verschillende stukken – ook geen bundels met verschillendeAPEnte stukken tegelijk. Er is gevaar voor lichamelijk letsel alsAPEste stukken zonder steun door het zaagblad worden gegrepen.

Intrekrisico!

• Let erop datijdens het bedrivij geen lichaamsdelen of kledingstukken door roterende onderdelen worden vastgegrepen en ingetrokken (geen dessen, geen handschoenen, geen kledingsstukken met wijde mouwen dragen; bij lange haren in ieder geval een haarnet gebruiken).

• Zaag nooit werkstukken waaraan zich - t o u w e n

• snoeren

-ba n de n

-kabelsof

draden bevinden of die dergelijke materialen bevatten.

Gevaar door onvoldoende perke veiligheidsuitrusting!

Draag oordoppen.
Draag een veiligheidsbril.
- Draag een stofmasker.
Draag aangepaste werkkledij.
- Draag antislipsohenen.

Gevaardoorzaagsel!

• Sommige soorten zaagsel (bijvoorbeeld van eiken-, beuken- en essen-hout) können bij inademing kankerverwekkend zich. Werk uitsluitend met aangesloten afzuiŋinstallatie. De afzuiŋinstallatie moet voldoen aan de in de technische gegevens vermelde waarden.
  Zorgervoordatijdenshetwerken zo weinig mogelijk houtstof vrijkomt:

-houtstofafzettingen in het werkbe-reik verwijderen (niet wegblazen!);

-lekken in de afzuiiginstallatie herstellen;
-Zorg voor een goede verluchting.

Gevaar door technische wijzigingen aan de machine of het gebruik van onderdelen die Niet door de fabrikant goedgekeurd zich; die kuren onvoorspelbaar persoonlijk letsel veroorzaken!

• Monteer deze werktafel zoals aangegeven in de gebruiksaanwijzing.
• Gebruik hiervoor uitsluitend onderden die door de fabrikant vrijgeveen werden. Dat geldt in het bijzonder voor:

-Zaagbladen (bestelnummers zie "Leverbare toebehoren);
- Veiligheidsvoorzien ingen (Voor de bestelnummers, die de lijst met reserveonderdelen).

• Breng aan deze onderdelen geen wijzigingen aan.
• Neem het op het zaagblad aangegeven maximumtoerental inRCT.

Gevaardoorgebrenaanhet apparaat!

Zorgdathettoestelevenalshettobehorengoedonderhondenworden. Neem hierbij de onderhoudsvoor-schriften inacht.
- Controller de machine voor het inschakelen telkens op eventuele beschadigingen: voor elk gebruik moet de goede werkung van de veiligheids-inrichtingen en van Licht beschadigde onderdelen zorgvuldig gecontroleerd worden. Controller of de scharnierende onderdelen correct functioneren en nicht klemmen. Alle onderdelen要去en correct gemonteerd zijn en aan alle voorwaarden voldoen om een feilloze bediening van het toestel te garanderen.
- Gebruik geen beschadigde of vervormde zaagbladen.
- Laat beschadigde beveiligingen of onderdelen deskundig en door een gekwalificeerde vakman herstellen of verwangen. Laat beschadigde schakelaars in een reparatiedienst verwangen. Gebruik dit toestel Niet, wanner u de schakelaar Niet kan in- en uitschakelen.
Zorg ervoor dat er zich geen olien of vetten op de handgrepen bevinden en dat ze droog blijven.

Gevaardloorlawaai!

Draag oordoppen.
- Let er om geluidsreducerende redenen op dat het zaagblad Niet is kromgetrokken. Een kromgetrokken zaagblad zorgt voor aanzienlijk meer trillingen. Dit betekent lawaai.

Gevaardoorlaserstraling!

Laserstralen können zware verwondingen aan het oog veroorzaken. Kijk nooit in de laseruittreding.

3.3 Symbolen op het apparaat

Gevaar!

Het negeren van de volgende waarschuwingen kan zware verwondingen en materiele schade tot gevolg hebben.

Symbolen op het apparaat

33

34 35 36 37 38

32 Waarschuwing voor laserstraling
Laserklasse 2: Niet in de straal kijken!
33 Gecontroleerde veilighid, TUV (niet bij KS 305 Plus, 120 V)
34 Waarschuwing voor een risicopunt
35 Niet maar het zaagblad grijpen
36 Gebruik het apparaat Niet in een vochtige ofatie omgeving.
37 Handleiding lezen
38 Draag veiligheidsbril en oordoppen.

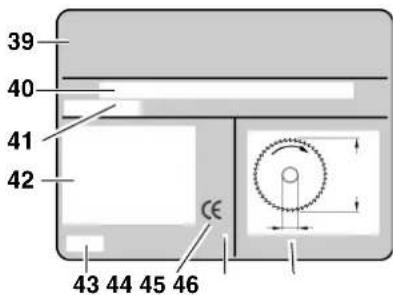

Gegevens op het typeplaatje

39 Fabrikant
40 Artikelnummer en serienummer
41 Apparaatbenaming
42 Motorgegevens (zie ook "Technische gegevens")
43 Bouwjaar
44 CE-kenmerk - Dit apparaat beantwoordt aan de EU-richtlijnen overeenkomstig de conformiteitsverkla-ring
45 Afvoersymbol - Toestel kan via de fabrikant worden afgevoerd
46 Afmetingen van toegelaten zaagbladen

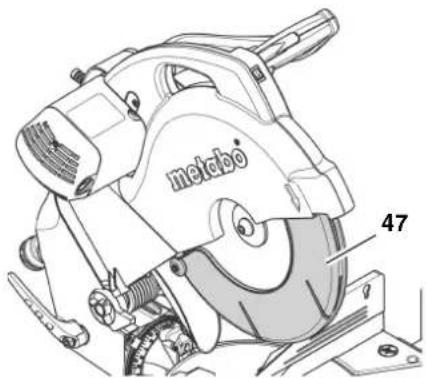

3.4 Veiligheidsvoorzieningen

De zwenkende beschermkap beschermt gegen onvrijwillig contact met het zaagblad en gegen rondvliegende spaanders.

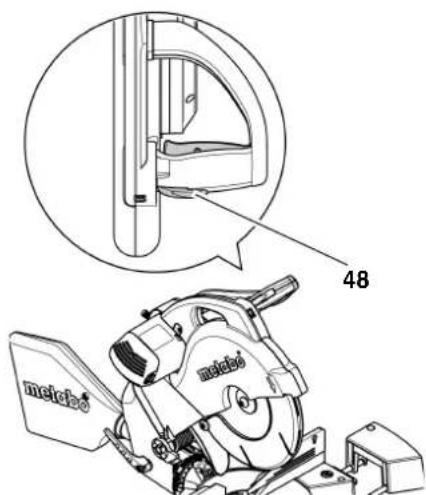

Veiligheidsvergrendeling(48)

Deveiligheidsvergrendelingblokkeert de beweeglijke pendelbeschemkap:het zaagblad blift afgedekt en de kapzaag kan Niet worden neergelaten, zolang deveiligheidsvergrendeling Niet opzij is gezwenkt.

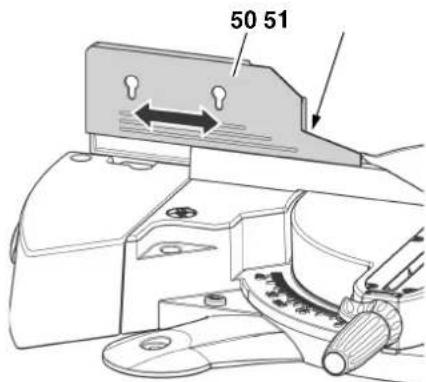

Werkstukaanslag (49)

De werkstukaanslag voorkomt dat een werkstuk bij het zagen kan worden bewogen. De werkstukaanslag moetijdens het gebruik algtd gemonteerd+zijn.

De werkstukaanslag beschicht over verschillende opzetstukken (50), die via een vergrendelschroef (51) worden geblokkeerd.

Voor het uitvoeren van geschikte sdenen要去en de opzetukken van de werkstuktaanslag maar buiten verschoven en geblokkeerd worden.

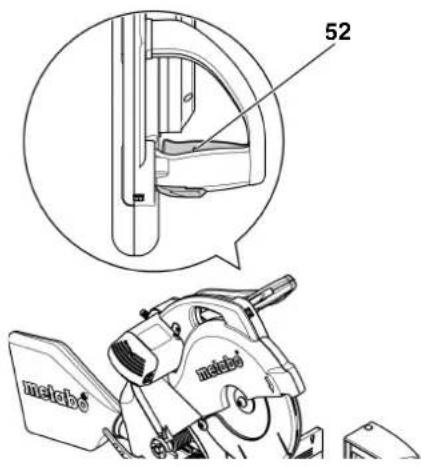

Boring voor hangslot

De boring (52) in de in-/uitschakelaar maakt het blokkeren van de schakelaar met een hangslot möglichk.

4. Plaatsing en transport

4.1 Opstelling

Voor een veilig werkken moet het apparaat op een stabiele ondergrond worden bevestigd.

• Als ondergrond kan of een vast gemonteerde werkplaat of een werkbank dienen.
• De ideale hoogte van de ondergrond bedraagt 800 mm.
• De stabiliteit van het apparatusaat moet ookijdens het bewerken van grotere werkstukken gegardeerd zijn.
  Lange werkstukken要去en d.m.v. geschikt accessoires extra worden ondersteund.

Aanwijzing

voor mobiele inzet kan het apparaat op een spaanderhout- of meubelplaat (500mm× 500mm, ten minste 19mm sterk) worden. Bij de inzet要去 de planta met klemmen op een werkbak worden bevestigd.

1. Apparaat op de ondergrund vast-schroeven.

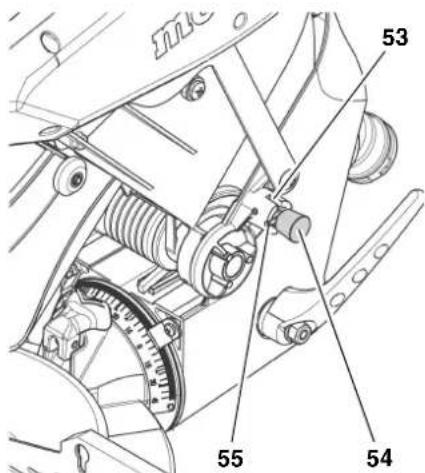

2. Maak de transportbeveiliging los: druk de zaagkop een beetje omlaag en houd deze vast. Trek de transportbeveiliging (54)uit de diepere inkering (53),draai deze 90^ en klik ze in de plattere inkering (55).

1. Zaagkop langzaam omhoog zwenken.
2. Verpakking voor latere doeleinden bewaren of milieuvriendelijk afvoeren.

4.2 Tafelverbreding monteren

1. Rechter tafelverbreding (56) (kleiner oplegvlak)uit de transportverpakking nemen.
2. Druk op de grendelknop (57) en houd\ deze ingedrukt.
3. Schuif de geleiderails helemaal in de opnamen.

1. Grendelknop loslaten. De rechter tafelverbreding is op de minimale bredte vastgezet.
2. Stappen 1. tot 3. opdezelfde manieruitvoeren om de linker tafelverbredingte monteren.

Gewenste tafelbreedte instellen

De tafelverbreding kan op vier posities worden vastgezet. Om de tafelverbreding van een positie maar de volgende te verplaatsen:

1. Grendelknop indrukken en ingedrukt honden.
2. Tafelverbreding ca. 5 mm maar binnen/buiten schuiven.
3. Grendelknop loslaten.
4. Tafelverbreding langzaam verdneraar binnen/buiten schuiven tot de tafelver

breeding op de volgende grendelpositie vastklikt.

4.3 Transport

1. Zaagkop omlaag zwenken en transportbeveiliging (54) in de diepere inkering (53) klikken.
2. Aanbouwdelen die boven het appar- raat uitsteken, afmonteren.
3. Opzetukken van de werkstukaan-slag maar binnen schuiven en vergrendelen.
4. Tafelverbreidingaar binnen schui- ven.
5. Apparaat aan de handgreep optillen.

5. Bijzondere productkenmerken

• 94^ Snijhoekbereik voor schuine sne den (47^ links tot 47^ rechts) met zeven blokkeerpositions.
• 103^ Snijhoekbereik voor versteksneden (47^ links tot 58^ rechts) met ne-gen rustposities.
• Precieze en robuuste gietaluminium- constructie.
• Hardmetaalzaagblad.
• Problemloze vervang van het zaagblad door zaagbladblokkering en zonder demontage van de zwenkbare beschemkap.
  -Tafelverbreding voor het veilig werk-ken met langere werkstukken.
  Werkstukspanvoorzienin g voor het veilig houden van werkstukken.
• Spanenzak voor het eenvoudig en efectief opvangen van de spanen.
• Snijdlaser voor het exact uitrachten van voortekening en zaaglijk.

6. Ingebruikneming

6.1 Zaagselopvangzak monteren

Gevaar!

Sommige soorten zaagsel (bijvoorbeeld van eiken-, beuken- en essenhout) kunnen bij inademing kankerverwekkend zich.

Werk alleen met de gemonteerde zaagselopvangzak of met een geschikte zaagselafzuiginstallatie.

Maak aanvullend gebruik van een stofveiligheidsmasker, sondern nicht alle spanenstof worden opgevangen specievelijke worden afgezogen.
- Maak de zaagselopvangzak geregeld leeg. Draag bij het legen een stofmasker.

Als u het apparaat met de meegeleverde zaagselopvangzak in bedrijf neemt:

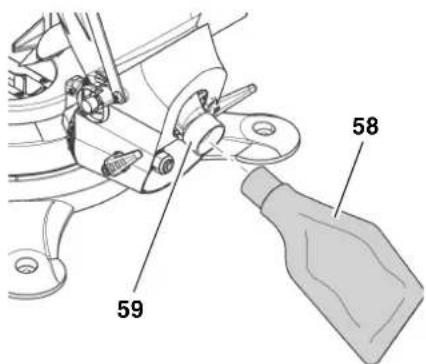

• Steek de spanenopvangzak (58) op het spanenaansluitstuk (59).

Wanner u het apparaat aan een zaagselafzuginstallatie aansluit:

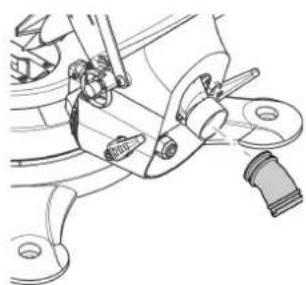

• Gebruik voor de aansluiting aan het spanenafzuiigstuk een geschikte adapter.

Zorg ervoor dat de zaagselafzuginstallatie voldoet aan de eisen die vermeld staan in het hoofdstuk "Technische gegevens".
- Let ook op de gebruiksaanwijzing van de zaagselafzuuginstallatie!

6.2 Werkstukspaninrichting monteren

De werkstukspanvoorziening kan in twee posities worden gemonteerd:

Voor brede werkstukken: duw de werkstukspaninrichting in de achechterste boring (61) van de tafel en fixeer.Deze met de vastzetschoef 60

-Voor smalle werkstukken: maak de vastzetschroef (62) los en duw het voorste deel van de werkstukspaninrichting in de voorste boring (64) van de tafel:

Werkstuk spannen:

1. Knop (63) ingedrukt honden en werkstukkleminrichting gegen het werkstuk schuiven.
2. Greep (65) vastdraaien om het werkstuk vast te klemmen.

6.3 Netaansluiting

Gevaar! Elektrische spanning

• Gebruik het apparaat uitsluitend in een droge omgeving.
  Exploiteer het apparaat slechts aan een stroombron die aan de volgende eisen beantwoord (zie ook "Technische gegevens"):

-Netspanning en-frequentie moeten overeenstemmen met de waarden op het typeplaatje van de machine.
- De groep moet beveiligd zijn door een aardlekschakelaar met een lekstroom van 30 mA.
- De stopcontacten moeten reglementair geinstalleerd zich en een goedgekeurde aarding hebben.
Het snoer要去 gelegd worden dat de zaagwerkzaamheden Niet bemoeilukt worden en dat het snoer Niet kan worden beschadigd.

• Het snoer moet beschermd worden te-genitte en bijtende scheikundige vloeistoffen. Zorg dat het snoer Niet beschadigd kan worden door scherp voorwerpen.
• Gebruik als verlengsnoer alleen rubberkabels met voldoende doorsnede (3× 1,5mm^2)
• Trek de stekker Niet aan het snoer uit het stopcontact.

7. Bediening

• Controller de veiligheidsinrichtingen, alvorens met de zaagwerkzaamheden te beginnen.
  Zorg ervoor dat u zichzelf ook beschermt.

• Let steeds op een juiste houding en plaatsijdens het zagen:

• neem plaats aan de voorkant van de afkortzaag;

• gegenover het zaagblad;
• parallel t.o.v. het zaagblad.

Gevaar!

Bij het zagen moet het werkstuk alsijd vastgeklemd worden met de werkstukspaanrichting.

Grijp bij het neigen of zwenken van de zaagkop Niet in het scharnierbereik of onder het apparaat!

• Houd de zaagkop bij het Kantelen vast.

• Gebruik bij het werkken:

• een werkstuksteun - voor lange werkstukken, wanneer ze na het doorzagen van de tafel zonden vallen;

• zaagselopvangzak of zaagselafzui-ginstallatie.

• Zaag alleen werkstukken die groot genoeg zich, zodate zij het zagen veilig vastgeklemd können worden.

• Druk het werkstukijdens het zagen steeds op de tafel enplaats het nooit op zich smalle kant. Probeer het zaagblad ook nooit af te remmen door er van opzij (met een voorwerp) tegenaan te drukken. Er bestaat gevaar voor ongevallen, wonneer het zaagblad worden geblokkeerd.

7.1 Snijdlaser gebruiken

De snijdlaser worden met de schakelaar (66) in- en uitgeschakeld.

Hij toont een onderbroken rode hij op deplaats waar het zaagblad aanzet op het werkstuk.
Voer enkele proefsedenuit om u vertrouwd te make n met de werkwijze.

Opmerking:

De snijdlaser is bijzonder geschikt voor schuine smeden en dubbelversteksneden (zie hoofdstuk "Bediening"/"Schuine smeden" en "Dubbelversteksneden").

7.2 Versteksneden

Aanwijzing

Bij het verstekzagen worden het werkstuk gezaagd in een hoek ten opzichte van dechterste aanlegrand.

Maximale snijdafmetingen zie hoofdst. "Snijdafmetingen voor verschillende sne den".

Uitgangspositie:

• Transportvergrendeling uitgetrokken.
• De zaagkop is maar boven gezwenkt.
• Opzetukken van de werkstukaanslag\ aar binnen verschoven en geblokkeerd.
• De inclinatie van de kantelarm ten opzichte van de loodlijn bedraagt 0^ , de grendelhefboom voor de instelling van de inclinatie is vastbezet.

Zaag instellen:

1. Draai de blokkeerschroef (67) van de draaaitafel los en druk de grendelhef-boom (68) omlaag.

1. Stel de gewenste hoek in.

Opmerking:

Bij omhoog geschoven grendelhefboom klikt de draaitafel vast in de hoekstanden 0^ 15^ 22,5^ 31,6^ en 45^ .Bij volledig omlaag geschoven grendelhefboom is de grendelfunctie gedeactiveerd.

1. Draai de stelschroef van de draaitafel vast.

Opgelet!

Om ervoor te zorgen dat de verstekhoek bij het zagen Niet verandert, moet de blokkerechoef (67) van de draaitafel (ook op de grendelpunten!) vastgedraaid worden.

Een werkstuk zagen:

1. Druk het werkstuk gegen de werkstuk-aanslag en klem het vast met de werkstukspaninrichting.

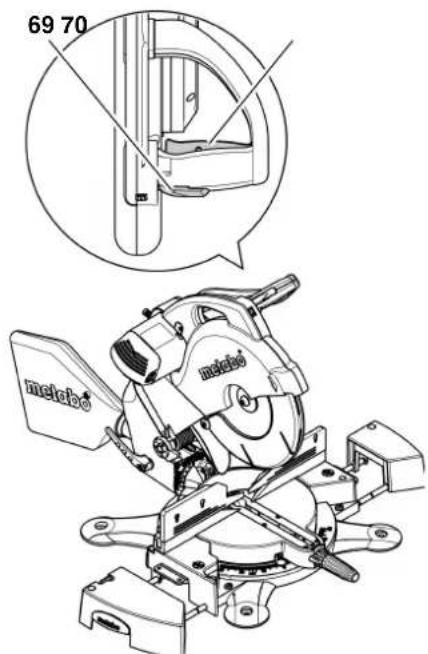

2. Veiligheidsvergrendeling (69) bedi- nen en Aan/Uit-schakelaar (70) ingedrukt honden.

1. Laat de zaagkop aan de handgreep langzaam neer. Druk de zaagkop tijdens het zagen Niet te hard op het werkstuk, het mortoroerental mag Niet te sterk dalen.
2. Zaag het werkstuk in een beweging door.
3. Laat de Aan/Uit-schakelaar los en laat de zaagkop langzaam in de bovenste uitgangspositie terugzwenken.

7.3 Schuine sneten

Opmerking:

Bij het schuin zagen worden het werkstuk gezaagd in een hoek ten opzichte van de loodlijn.

Maximale snijdafmetingen zie hoofdst. "Snijdafmetingen voor verschillende sden".

Afhankelijk van de inclinatiehoek kan het nooodzakelijk zijn voor het zagen de opzetstukken van de werkstukaanslag maar buiten te schuiven.

Uitgangspositie:

• Transportvergrendeling uitgetrokken.
• De zaagkop isঐ boven gezwenkt.
• Opzetukken van de werkstukaanslag\ naar buiten verschoven en geblokkeerd.
  -Draaiafael staat op 0 -positie, vastzet-schroef voor draaiafael is aangetrokken.

Zaag instellen:

1. Maak de grendelhefboom (71) voor inclinatie aan dechterkant van de zaag los.

1. Kantel de kantelarm langzaam in degewenste stand.

Grendelhefboom (72) in de richting van de bedieningszijde trekken = kantelarm traploos verstellen.
Grendelhefboom (72) in de richting van de achterkant duwen = kantelarm vastzetten op grendelposities.

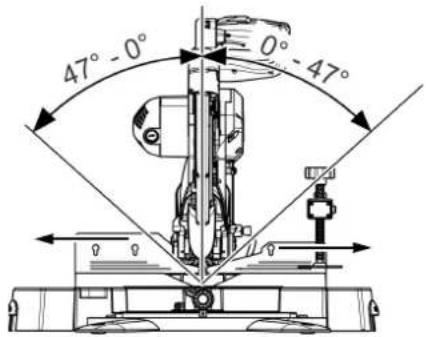

Opmerking:

De kantelarm klicht vast in de hoekstanden 0^, 22,5^, 33,9^ en 45^ .

1. Zet de hefboom voor instelling van de inclinatie vast.

Opgelet!

Om ervoor te zorgen dat de inclinatie bij het zagen Niet kan veranderen, moet de grendelhefboom van de kantelarm (ook op de inklikpunten!) worden vastgezet.

1. Zaag het werkstuk zoals beschreiben onder "Versteksneden".

7.4 Dubbele versteeksneden

Opmerking:

De dubbele versteksnede is een combinatie van versteksnede en schuine snede. Dat wil zeggen dat het werkstuk schuin t.o.v. deijkenste aanlegrand en schuin t.o.v. van de bovenkant gezaagd worden.

Maximale snijdafmetingen zie hoofdst. "Snijdafmetingen voor verschillende sden".

! Gevaar door gedemonteerde veiligheidsinrichting!

Afhankelijk van de verstek en de inclinatie要去en voor het zagen de opzetukken van de werkstukaanslag gedemonteerd worden.

• Monteer de opzetukken onmiddelijk na het zagen waar op de werkstuk-aanslag!

Zonder de opzetukken is de hoogte van de werkstukaanslagen te Klein voor een veilige zaagproces. Hoge werkstukken konnenaarachterenkantelen!

! Gevaar!

Bij de dubbele versteksnede is het zaagblad door de sterke inclatie makkelijkertoegankelijk - hierdoor neemt het gevaar voor verwondingen toe.

• Houd voldoende afstand van het zaagblad!

Uitgangspositie:

• Transportvergrendeling uitgetrokken.
• De zaagkop is maar boven gezwenkt.
• Opzetukken van de werkstukaanslag maar buiten verschoven en geblookeerd ofevt.gedemonteerd.

• De draaitiafel is geblokkeerd in de gewenste positie.

• De kantelarm is geblokkeerd in de gewenste inclinatiehoek t.o.v. het werkstukoppervlak.

Een werkstuk zagen:

• Zaag het werkstuk zoals beschreiben onder "Versteksneden".

7.5 Snijdafmetingen voor verschillende sneden

Snijdbreedte

Maximale afmeting van het werkstuk (gegevens in mm):

Verstek KS	254 Plus KS	305 Plus
0° 145	200
15° 140	190
22,5° 130	185
31,6° 120	170
45° 100	140
47° 97	135
58° 75	105

Snijdhoogte

Maximale afmeting van het werkstuk (gegevens in mm):

Inclination	KS 254 Plus	KS 305 Plus
0° 90	100*
22,5° 70	75
33,9° 55	60
45° 40	45
47° 33	35

• Met extra aanslag

8. Service en onderhoud

Gevaar!

Voor alle onderhouds- en reinigingswerkzaamheden要去 het netsnoor uittrekken.

Service en/of onderhoudswerkzaam-heden die Niet in dit hoofdstuk beschreiben staan mogen uitsluitend door vaklui uitgevoerd worden.
-Beschadigde delen, in het bijzonderveiligheidsnrichtingen, alleen verrangen door originele onderdelen. Delen die Niet door de fabrikant gecontroleerd en vrijgevenzem, kuren on-

verwachtete beschadigingen veroorzaken.

-Nadat u klaar bent met de service en/ of onderhoudsbeurt, moet eerst de goede werkig van alle veiligheids-voorzieningen gecontroleerd worden.

8.1 Zaagblad verrangen

Gevaar van verbrandingen!

Kort na het zagen kan het zaagblad zeer heet+zijn. Laat een heet zaagblad eerst voldoende afkoelen. Reinig een het zaagblad nooit met brandbare producten.

Snijgevaar ook aan het staande ad!

Bij het los- en vastdraaien van de klemschroef moet de zwenkbare beschemkap over het zaagblad zich gezwenkt. Bij hetervangen van een zaagblad moet u veiligheidshandschoenen dragen.

1. Fixeer de zaagkop op de bovenste positie.
2. Om het zaagblad te vergrendelen, de vergrendelknop (73) drukken en hierbij het zaagblad met de andere hand draaien tot de vergrendelknop vastklikt.

1. Maak de spanschroef (80) op de zaagblad as los met de inbussleutel (linkse schroefdraad!).

1. Maak de veiligheidsvergrendeling (74) los en schuif de beschemkap (75) omhoog en houd deze vast.
2. Neem de buitenflens (79) en het zaagblad voorzichtig van de zaagbladas en sluit de beschermkap waar.

Gevaar!

Gebruik geen schoonmaakmiddelen (bij voorbeeld om harsresten te verwijderen) die de Lichtmetalen delen van het chassis zouden+kunnen beschadigen. De stabiliteit van de afkortzaag zou erdoor+kunnen wor den aangetast.

1. Spanvlakken reinigen:

-zaagbladas (77),
-zaagblad,
-buitenste flens (79),
-binnenflens (78).

Gevaar!

Breng de binnenflens correct aan! Anders kan de zaag blokkeren of het zaagblad kan loskomen! De binnenflens is correct aangebrachte als de afgeschuinde kraag maar rechts wijst en de ringgleufaar links.

1. Breng de binnenste flens (78) aan.
2. Maak de veiligheidsvergrendeling los en schuif de beschermkap omhoog en houd deze vast.
3. Breng een neue zaagblad aan - let op de juiste draairichting: van de linker (geopende) zichde gezien要去 de pijl op het zaagblad overeenstemmen met de pijrlichting (76) op de zaagbladafdekking!

Gevaar!

Maak uitsluitend gebruik van geschikte zaagbladen, die voor het maximaal toerental zich berekend (zie Technische gelegevens") bij onpassende of beschadigde zaagbladen können door de centrifugaalkracht onderdelen explosieachtig worden weggeslingerd.

Het is verboden om:

• zaagbladen uit HSS-staal,
  -beschadigde zaagbladen,
  -slijpschijven te monteren.

Gevaar!

-Het zaagblad moet gemonteerd worden met originele fabrieksklemflensen.
- Gebruik nooit loseklemringen. Het zaagblad zou vanzelf los kuren ko men.
- De zaagbladen moeten uitgebalanc- ceerd zich. Ze mogen Niet trillen, anders kunnen ze tijdens het werken vanzelf loskomen.

1. Sluit de beschemkap weeer.
2. Schuif de buitenflens erop - de vlakke zijde要去ar het zaagblad wijzen!
3. Spanschroef opschroeven (linker schroefdraad!) en handvast aantrekken.

Om het zaagblad te vergrendelen, de vergrendelingsknop indrukken en hier bij het zaagblad met de andere hand draaien tot de vergrendelingsknop vastklijk.

Gevaar!

U mag de steel van de sleutel Niet verlengen om het zaagblad steviger vast te+kunnen zetten.
- Spanschroef Niet door slaggen op de montagesleutel aantrekken.

1. Trek de klemschroef vast aan.
2. Controller de goede werkig. Maak hiervoorde veiligheidsvergrendeling los en klap de afkortzaak omlaag:
3. De draaibare beschermkap moet het zaagblad bij het omlaagzwenken vrijgeven, zonder andere onderdelen te raken.

Bij het omhoog klappen van de zaag in de uitgangspositie要去 deschemermkap automatisch het zaagblad afdekken.
-Zaagblad met de hand draaien. Het zaagblad moet zich in iedere mogelijke verstelpositie{kunnen draaien, zonder andere delen te raken.

8.2 Inlegprofiel verrangen

Gevaar!

Als het inlegprofiel beschadigd is, bestaat het risico datkleine voorwerpenussen het inlegprofiel en het zaagblad geklemd raken en het zaagblad blokkeren. Beschadigde inlegprofieloen要去en onmiddelijk verwangen worden!

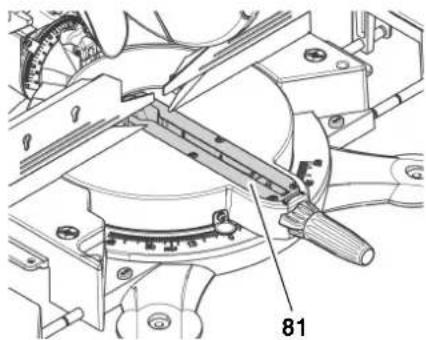

1. Verwijder de schroeven aan het inlegprofiel (81). Draaievt. de draaitafel en kantel de zaagkop om de schroeven te kunnen bereiken.

1. Verwijder het inlegprofiel.
2. Breng een neueinlegprofiel aan.
3. Draai de schroeven van het inlegprofiel vast.

8.3 Aandrijfrem spannen

De aandrijfrem

(82) die op de rechterzijde van de zaag-kop,achter de kunststofkap loopt, moet worden aangespannen als er in het midden:tussen de beide riemschijveneer dan 8 mm speling is.

Aandrijfrem controlleren, spannen en vervangen:

1. Draai de schroeven (84) eruit en verwijder de kunststofafdekking (83).

1. Controller de spanning van de riem door er met de duim op te drukken. Ga als volgt te werk om de aandrijfrem aan te spannen of te verrangen:

2. Maak alle inusbouten van de motorbevestiging ongeveer een omwenteling los.
   -Aandrijfrem aanspannen of verran gen. Om na te spannen, verschuift u de motor maar après.
   Trek de bevestigingschroeven van de motor kuiselings aan.

3. Plaats de kunststofkap (83) terug en schroef deze vast.

8.4 Bijregelen

Regel de werkstukaanslag bij

1. Vergrendel de draaitiafel op de 0^ -positie en blokkeer deze met de vastzetschroef.
2. Zwenk de zaagkop omlaag en klik de transportbeveiliging in de diepere inkering.
3. Verwijder indien nodig de spaanderzaak of scheid de spaanderafzuginstallatie van de zaag.
4. Til de zaag aan de Voorpoten op, kan- tel ze over dechterpoten en zet ze voorzichtig neer op hinterpoten en motor.

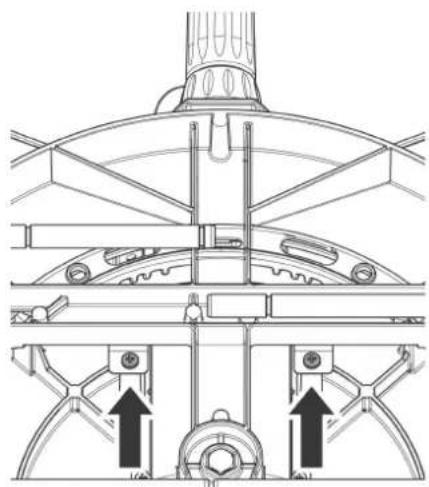

5. Draai de schroeven aan de onderkant twee omwentelingen los.

1. Plaats de zaag weeer op de poten.
2. Lijn de draaitafel met de werkstukaanslag zouit dat de werkstukaanslag exact in een rechte hoek t.o.v. het zaagblad staat.
3. Draai de schroeven aan de onderkant wee vast.

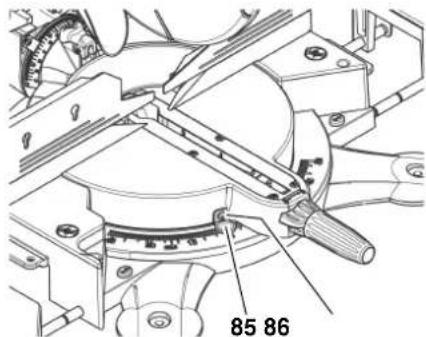

De indicator voor verstekhoek bijregelen

1. Draai de schroef (86) ca. een omwenteling los.
2. Verstel de wijzer (85) zo dat de weergeveen waarde met de ingesteldeblokkeepositie van de draaitafel overeenstemt.

3.Trek deschroef (86) aan.

De inklikpunten voor de inclinatiehoeken bijregelen

1. Klik de kantelarm op de 0^ -positie vast, zet de grendelhefboom (87) nicht vast.

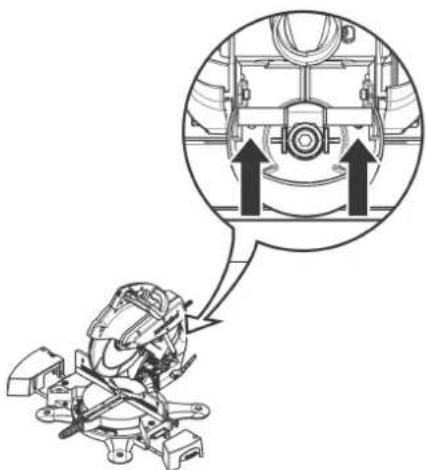

1. Draai twee inbusschroeven aan de awhilezijde van het apparaat ca. een omwenteling los.

1. Plaats de kantelarm zo dat het zaagblad precies loodrecht op de draaitafel staat.
2. Draai twee inbusschroeven aan de awhilezijde van het apparaat vast.
   5.Trek de vastzethendel (87) aan.

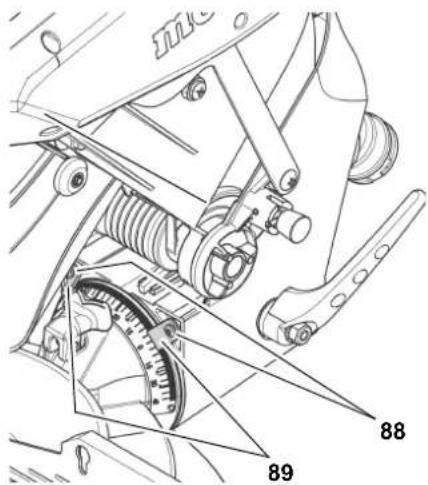

3. Draai de schroeven (88) ca. één om-wenteling los.
4. Verstel de wijzer (89) zo dat de weergeveen waarde met de ingestelde blokkerpositie van de tuimelhefboom overeenstemt.

1. Schroeven (88) vasttrekken.

Snijlaser instellen

Gebruik voor het instellen van de laser de meegeleverde inbussleutel (2,5mm)

1. Draai de schroef (90) los of trek unde aan om de laser uit te richten zoals hier afgebeeld:

1. Draai de schroef (91) los of trek deze aan om de laser uit te richten zoals hier afgebeeld:

1. Draai de schroef (92) los of trek deze aan om de laser uit te richten zoals hier afgebeeld:

8.5 Inclinationklemming bijstellen

Als de inclinatiehoek van de kantelarm ondanks aangetrokken vastzethefboom door zijdelingesde druk veranderd kan worden,

moet de inclinatieklemming bijgesteld worden.

1. Stel de kantelarm in op de 0^ -positie en schuif de grendelhefboom waar de achterkant.
2. Maak de hefboom voor instelling van de inclinatie los.
3. Zeskantmoer (pijl) aantrekken tot de gewenste klemkracht bereikt is.

1. Zet de hefboom voor instelling van de inclinatie vast. De hefboom要去 merkbaar aangetrokken hunnen worden.
2. Controller de kantelarm met zichelingse druk.De kantelarm mag waar bij nicht bewegen.

Als de kantelarm daarna nog altijd bewogen kan worden:

• Stappen 2 tot 5 herhalen. Daar bij de zeskantmoer losdraaien of vaster aan-trekken.

8.6 Koolborstels controlleren en verrangen

Versleten koolborstels uiten zich door:

• stotterende loop van de motor;
• storingen bij de ontvangst van radioen televisieprogramma's verwijl de motor loopt;
  -blijven staan van de motor.

Voor het controlleren of verrangen van de koolborstels:

1. Trek de stekker uit het stopcontact.
2. Schroef de sluitstop (93) van de koolborstels aan de motorkast los met een geschikte schroevendraaier.

1. Trek de koolborstel (94) eruit en contrroleer deutsche. De sijpkool moet minstens 8 mm lang+zijn.
2. Steek de intakte koolborstel in de schacht. De beiden lussen van de kleine metalen plaat要去en in de zijde-lingse groeven in de schacht grijpen.
3. Draai de sluitstop weer vast.
4. Controller de werkung van de zaag.

8.7 Het apparatus reinigen

• Verwijder zaagsel en stof met borstel of stofzuiger van/uit:

• Verstelinrichtingen;
  -Bedieningsfuncties;

• Ventilatieopening van de motor;
• ruimte onder het inlegprofiel.

Reinig de laserenheid met een ko-toenen doek.

8.8 Apparaat opbergen

Gevaar!

Berg apparatuur zo op dat deze nicht door onbevoegden in werkung kan worden gezet.
Zorg dat niemand er zich aan kan verwonden.

Opgelet!

• De machine mag nicht in openlucht of in een vochtige ruimte opgeborgen worden.
• Houd rekening met de toegelaten omgevingsomstandigheden (zie Technische gegevens).

8.9 Onderhoud

Voor elk gebruik

Zaagsel met een stofzuiger of een kwast verwijderen.
- Controller de stroomkabel en de steker op beschadigingen en LASTZ eventueel verrangen door een elektromonteur.
- Controller of alle bewegende delen over het volledige bewegingsbereik vrij়.

Regelmatig afhankelijk van de gebruiksomstandigheden

• Controller de spanning en de toe-stand van de aandrijfrem, eventueel corrigeren.
• Controller alle schroefverbindingen en schroef ze eventuel vast.
• Controller de terugstelfunctie van de zaagkop (de zaagkop要去nder invloed van de veerkracht terugkeren maar zich bovenste uitgangspositie), eventeel verwangen.
• Smeer de geleidingselementen Licht.

9. Tips en trucs

Bij ange werkstukken, gebruikt u links en rechts van de zaag een geschikte steun.
Bij het zagen vankleine gedeeltes een extra aanslag gebruiken (als extra aanslag kan byeen passende houten plank dienen, dat aan de aanslag van het apparaat worden vastgeschroefd).
Bij het zagen van een gebogen (krom-getrokken) plank, legt u de waar buiten gebogen zichte gegen de werkstukaanslag.

-Zaag werkstukken Niet langs de smalle kant, maar leg ze vlak op de draaitafel.
Houd het tafeloppervlak schoon - verwijder vooral de harsrestanten met behulp van een hiervoor geschikte reinigings- en onderhoudsspray.

10. Beschikbare accessoires

Voor bijzondere werkzaamheden zijn vol-gende accessoires verkrijgbaar in de vakhandel - de tekeningen vindt u terug op de omslagzijde achteraan:

A Machinestandaard

Machinestandaard en tafelverbreding in stabiele en robuuste constructie, in de hoogte verstelbaar.

B Machinestandaard

voor een veilige stand van de machine en een optimale werkhoogte; ideally voor het mobiele gebruik, waar het in elkaar geklapt kan worden en plaatsbesparend is.

C Tafelinlegprofiel

D Werklamp

voort het verlichten van het snijgebied.

E Extra aanslag

Voor een veilige en scheurvrije bewerking vankleine werkstukken.

F Lengteaanslag

G "Crown stop"

H Onderhouds- en conserveveringsspray om harsresten te verwijderen en meta- len oppervlakken te conserveren.

Afzigadapter

voorde aansluiting aan een spanenafzuiqinstallatie.

J Zaagselafzuiigsysteme

beschermt de gezondheid en houdt de werkplaats schoon.

K Zaagbladdepot (alleen voor KS 254 Plus)

voor een veilige bewaring van zaagbladen en accessoires.

L Zaagblad hardmetaal HW/CT

254× 2,4 / 1,8× 3024WZ,5^ neg. Voor langs-en dwarssneden in massief hout.

M Zaagblad hardmetaal HW/CT

254× 2,4 / 1,8× 3048WZ5^ neg. Voor langs- en dwarsseden in massief hout en spaanderplaat.

N Zaagblad hardmetaal HW/CT

254 × 2,4 / 1,8 × 3060WZ5^ neg.

voor langs- en dwarssneden in gecoate en fineerplaten.

O Zaagblad hardmetaal HW/CT

254× 2,4 / 1,8× 3080FZ / TR5^.

voor langs- en dwarssneden in gecoa

te platen en fineerplaten, panelen, kabelkanalen, NE-profielen en laminaat.

P Zaagblad hardmetaal HW/CT 305× 2,4 / 1,8× 30 48 WZ 5^ neg. voor langs- en dwarssneden in massief hout.
Q Zaagblad hardmetaal HW/CT 305× 2,4 / 1,8× 3060WZ5^ neg. voor langs- en dwarssneden in massief hout en spaanderplaat.
R Zaagblad hardmetaal HW/CT 305× 2,4 / 1,8× 30 84 WZ 5^ neg. voor langs- en dwarssneden in gecoate en fineerplaten.
S Zaagblad hardmetaal HW/CT 305× 2,8 / 2,0× 3096 FZ/TR 5^ neg. voor langs- en dwarssneden in gecoate platen en fineerplaten, panelen, kabelkanalen, NE-profielen en laminaat.

11. Reparatie

Gevaar!

Reparaties aan elektrische werktuigen mogen alleen uitgevoerd worden door elektrotechnici!

De elektrische machines können voor reparatie verzonden worden maar de Service-vestiging in uw land. Het adres vindt u bij de lijst met onderdelen.

Geef bijinzending voor reparatie een om-schrijving van het vastgestelde defect.

Het verpakkingsmaterial van het apparaat kan voor 100% worden gerecycleerd.

Afgedankte elektronische apparatuur en accessoires bevatten große hoeveelheden waardevolle grond- en kunststoffen, die ook gerecycleerd要去en worden.

Deze handleiding werd gedrukt op chloorvrij gebleeekt papier.

13. Problemen en storingen

Hieronder worden problemen en storingen beschreiben die u zelf mag verhelpen. Indien de hier beschreiben maatregelen nichtverder helpen,zie"Reparatie".

Gevaar!

Bij het verhelpen van problemen en storingen gebeuren bijzonder veel ongevallen.
Let waarom op de volgende punten:

• Trek het netsnoeruit het stopcontact, telkens u een storing wenst te verhelen.
• Nadat de storing verholpen is, moet u erest de goede werkig van alle veiligheidsvoorzieningen controleren.

De motor draait nicht

Er is geen spanning.

• Controller het snoer, de stekker, en de zekeringen.

Afkortzageniet mogelijk

Transportvergrendeling geactiveerd:
- Transportvergrendeling deactiveren.
Veiligheidsvergrendeling ingeschakeld:
Veiligheidsvergrendeling losmaker.

Zaagvermogen tegering

Het zaagblad is bot (het zaagblad vertoont eventeel brandvlekken opzij);

Zaagblad voor het materiaal ongeschikt (zie hoofdstuk "Technische gegevens");

Het zaagblad is verbogen:

Zaagblad verwangen (zie hoofdstuk "Onderhoud").

De zaag trilt hevig

Het zaagblad is verbogen:

Zaagblad verwangen (zie hoofdstuk "Onderhoud").

Het zaagblad is nicht correct gemonteerd:

Monteer het zaagblad correct (zie hoofdstuk "Onderhoud").

Zaag piept bij het starten

De aandrijfrem is onvoldoende aangespannen:

• Span de aandrijfrem aan (zie hoofdstuk "Onderhoud"/ "Aandrijfrem aanspannen").

De draaitafel beweegt stroef

Zaagsel onder de draaitafel:

• Verwijder het zaagsel.

		KS 254 Plus KS 305 Plus
Spanning	V 220	-240(1~50 Hz)	220-240(1~50 Hz)	110-120(1~60 Hz)
Stroomverbruik	A 8,7	9,4 15
Zekering	A	10 (langzaam)	10 (langzaam)	16 (langzaam)
Motorvermögen (S6 20 % 5 min *)	kW 1	8 2,0 -
Veiligheidsklasse	IP 20	20 20
Beveiligingsklasse		II II II
Zaagbladtoerental	\( \mathrm {min}^{-1} \)	4700 4100 4100
Snijnsnelheid	m/s 62	65 65
Doorsnede zaagblad (buiten)	mm	254	305	305
Opnameboring zaagblad (binnen)	mm	30 30 1"
AfmetingenApparaat volledig met verpakking (lengte / bredte / hoogte)Apparaat bedrijfsklaar, draaiafel op 90°-positie(lengte / bredte / hoogte)	mmmm	630 × 575 × 520723 × 684 × 580	630 × 575 × 520725 × 758 × 650	630 × 575 × 520725 × 758 × 650
Maximale doorsnede van het werkstuk:Rechte smeden (breedte / hoogte)Versteksneden (draaiafel 45°) (breedte / hoogte)Schuine smede (kantelarm 45° links) (breedte / hoogte)Dubbelversteksneden(draaiafel 45° / kantelarm 45° links) (breedte / hoogte)	mmmmmmmm	145 / 60100 / 60145 / 30100 / 30	200 / 77140 / 77200 / 35140 / 35	200 / 77140 / 77200 / 35140 / 35
GewichtApparaat compleet met verpakkingApparaat gebruikskaar	kgkg	2518	2619	2619
Toegelaten transport- en opslagtemperatuur	°C	0 tot +40°	0 tot +40°	0 tot +40°
Geluidsemissie volgens EN 61029-1**Geluidsdrukniveau LWA Schaldruckpegel LPAOnzekerheid K	dB(A)dB(A)dB(A)	101,194,42,6	101,893,22,6	101,893,22,6
Effectieve waarde van de gewogen acceleratie volgensEN 61029-1(trilling aan de handgreep) Vectorsom ahOnzekerheid K	\( m/s^2 \)\( m/s^2 \)	< 2,51,5	< 2,51,5	< 2,51,5
Afzuiginstallatie (niet meegeleverd):Aansluitdoorsnede afzuigstuk op de achterkantMinimaal luchtdebietMinimale onderduk aan afzuigmofMinimale luchtsnelheid aan afzuigmof	mm\( m^3/h \)Pa m/s	4446053020	4446053020	4446053020
Snijdlaser:Max. uitgangsvermögenAslengteLaserproductklasseLaserproductnorm		1,06502EN 60825-1:1994 +A1+A2	1,06502EN 60825-1:1994 +A1+A2	1,06502EN 60825-1:1994 +A1+A2

*S6 20% 5 min

Speelduur

Relatieve inschakelduur

Ononderbroken periodisch bedrif met schakelbelasting

** De vermelde waarden zijn emissiewaarden en zich zodoende Niet tevens ook veilige werkplaatswaarden. Ofschoon er een correlative tussen emissie- en immissiewaarden bestaat, kan hieruit nicht betrouwbaar worden afgeleid of bijkomende voorzorgsmaatregelenoodzakelijk zijn of Niet. Factoren die het actuèle immissiepeil op de werkplek beinvloeden, omvatten de aard van de werkruimte en andere geluidsbronnen, bijv. het,aantal machines en andere naburige werkprocessen. De betrouwbare werkplaatswaarden konnen eveneens van land tot land verschillen. Deze informatie dientECHTER de gebruiker in staat te stellen, een betere inschatting van bedreiging en risico uit te voeren.

Inschakelprocedures veroorzaken kortstondige spanningsdalingen. Bij ongunstige netomstandigheden konnen belemmeringen voor andere apparaten optreden. Bij netimpedanties kleiner dan 0,30 ohm (KS 305 Plus) resp. 0,40 ohm (KS 254 Plus) zich er geen storingen te verwachten.

8. Privijte vijk (88).
