Bravia KD65XG8796 - Televizija SONY - Brezplačna navodila za uporabo

Vrsta izdelka	LED 4K televizor
Znamka	Sony
Model	Bravia KD65XG8796
Velikost zaslona	65 palcev (165,1 cm)
Ločljivost	4K Ultra HD (3840 x 2160)
Tehnologija prikaza	LED LCD z Direct LED osvetlitvijo ozadja
Dimenzije (brez stojala, Š x V x G)	1450 x 836 x 73 mm
Teža (brez stojala)	Približno 22,5 kg
Napajanje	AC 220-240 V, 50/60 Hz
Poraba električne energije (mirovanje)	Manj kot 0,5 W
Operacijski sistem	Android TV (Android 9.0)
Glavne funkcije	4K HDR (HDR10, HLG), Motionflow XR 200, TRILUMINOS Display, vgrajen Google Assistant
Povezljivost	4 x HDMI, 3 x USB, Ethernet, Wi-Fi, Bluetooth, tuner DVB-T/T2/C/S/S2
Standardi VESA	400 x 300 mm
Združljivo stensko nosilo	Sony SU-WL450 (standardna ali tanka montaža)
Priložena dodatna oprema	Namizno stojalo, daljinski upravljalnik, baterije, napajalni kabel, dokumentacija
Vzdrževanje in čiščenje	Obrišite prah s suho in mehko krpo. Ne uporabljajte kemikalij. Pred čiščenjem izklopite napravo.
Varnost	Stenska montaža samo s strani pooblaščenega monterja. Ne naslanjajte se ali obešajte na televizor. Zagotovite zadostno prezračevanje.
Rezervni deli in popravljivost	Rezervni deli so na voljo pri pooblaščenih prodajalcih Sony. Indeks popravljivosti ni na voljo.
Splošne informacije	Celoten priročnik je na voljo za prenos na notice-facile.com. Teža samega stenskega nosilca: 0,8 kg.

Pogosto zastavljena vprašanja - Bravia KD65XG8796 SONY

Kako namestiti stensko nosilo SU-WL450 na televizor?

Sledite navodilom, priloženim nosilu. Najprej odstranite namizno stojalo, nato pritrdite pritrdilne dele (škripce, distančnike, trak) na zadnjo stran televizorja s priloženimi vijaki. Nato namestite podstavek na steno z vsaj štirimi vijaki premera 8 mm (niso priloženi), primernimi za material stene. Obesite televizor na podstavek in pritrdite trak. Montažo mora opraviti pooblaščeni monter.

Ali lahko televizor namestim sam?

Ne, Sony močno priporoča, da namestitev prepustite pooblaščenim prodajalcem ali monterjem. Nepravilna namestitev lahko povzroči padec televizorja, resne poškodbe ali materialno škodo. Pri modelih 75 palcev in več so potrebne najmanj tri osebe.

Kateri kabli so priloženi televizorju?

Televizor je opremljen z napajalnim kablom AC. Kabli HDMI, USB ali drugi niso priloženi. Kupiti jih morate posebej glede na vaše potrebe.

Kako očistiti zaslon televizorja?

Izklopite televizor in ga odklopite. Za odstranjevanje prahu uporabite mehko in suho krpo (mikrovlakna). Nikoli ne uporabljajte kemikalij, alkohola ali mokrih krp. Nežno obrišite, ne pritiskajte na zaslon.

Kolikšna je poraba električne energije v mirovanju?

Poraba v načinu mirovanja je manjša od 0,5 W. Za prihranek energije lahko televizor odklopite, če ga dlje časa ne uporabljate.

Ali televizor podpira HDR?

Da, Sony Bravia KD65XG8796 podpira formata HDR10 in HLG za izboljšano vizualno izkušnjo z bogatejšimi barvami in kontrasti.

Kako priključiti zvočno palico na televizor?

Uporabite lahko izhod HDMI ARC (vhod HDMI 1) za priključitev združljive zvočne palice. Vklopite funkcijo ARC v zvočnih nastavitvah. Uporabite lahko tudi optični izhod ali Bluetooth.

Ali lahko televizor uporabljam brez stenskega nosilca?

Da, televizor je opremljen z namiznim stojalom za namestitev na omaro. Prepričajte se, da je površina stabilna in dovolj široka, da prenese televizor.

Kako posodobiti programsko opremo televizorja?

Pojdite v Nastavitve > Podpora > Posodobitev programske opreme. Izberite 'Posodobitev prek interneta' ali prenesite datoteko s Sonyjevega spletnega mesta na USB ključek. Prepričajte se, da je televizor povezan z internetom.

Kaj storiti, če se televizor ne vklopi?

Preverite, ali je napajalni kabel pravilno priključen in ali vtičnica deluje. Poskusite pritisniti gumb za vklop na televizorju. Če težava vztraja, se obrnite na pooblaščen Sony servis. Ne poskušajte popravljati sami.

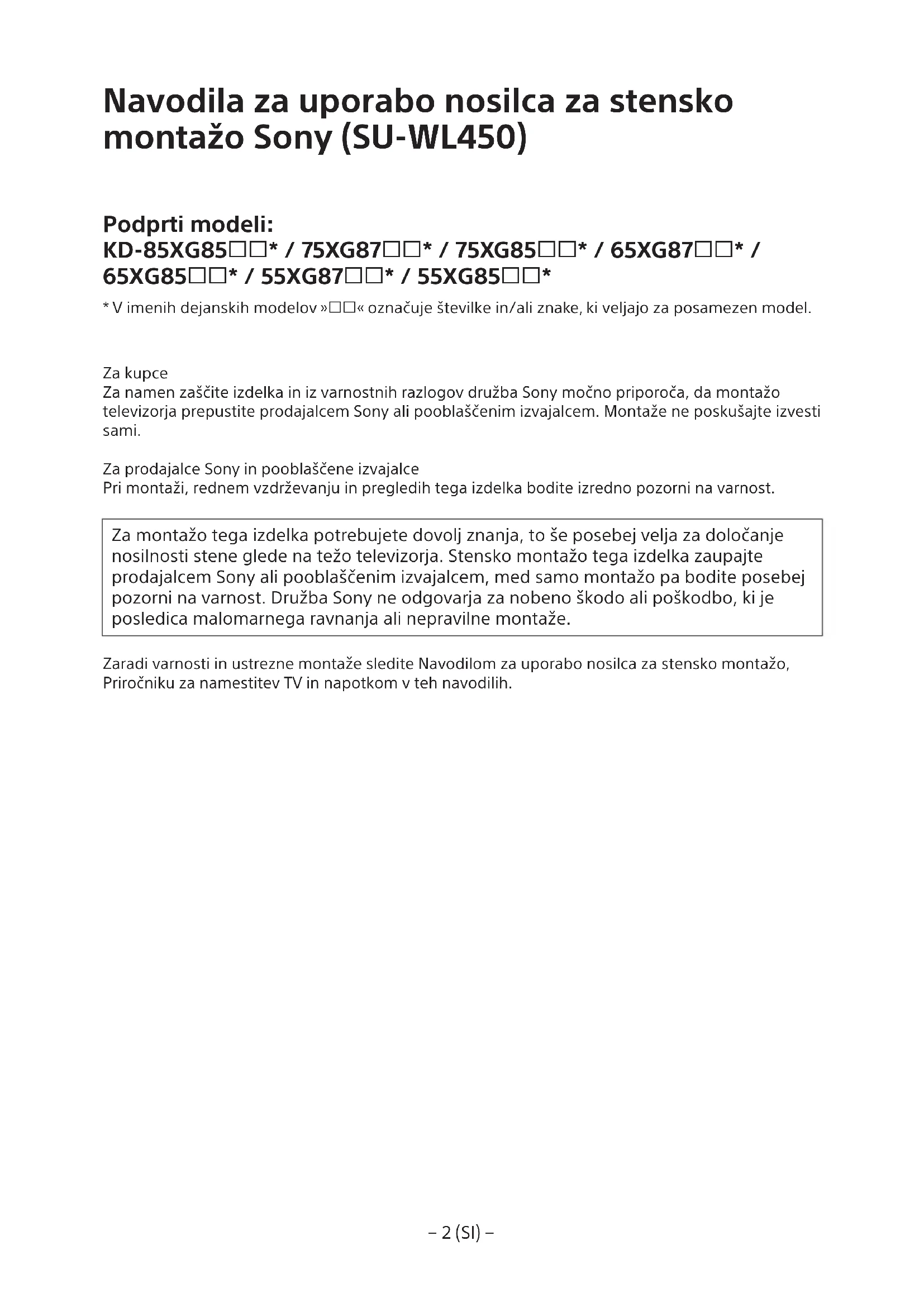

NAVODILA ZA UPORABO Bravia KD65XG8796 SONY

Oro cirkuliacija užblokuota.

Pastaba

* V imenih dejanskih modelov »□□« označuje številke in/ali znake, ki veljajo za posamezen model.

Za kupce

Za namen zaščite izdelka in iz varnostnih razlogov družba Sony močno priporoča, da montažo televizorja prepustite prodajalcem Sony ali pooblaščenim izvajalcem. Montaže ne poskušajte izvesti sami.

Za prodajalce Sony in pooblaščene izvajalce

Pri montaži, rednem vzdrževanju in pregledih tega izdelka bodite izredno pozorni na varnost.

Za montažo tega izdelka potrebujete dovolj znanja, to še posebej velja za določanje nosilnosti stene glede na težo televizorja. Stensko montažo tega izdelka zaupajte prodajalcem Sony ali pooblaščenim izvajalcem, med samo montažo pa bodite posebej pozorni na varnost. Družba Sony ne odgovarja za nobeno škodo ali poškodbo, ki je posledica malomarnega ravnanja ali nepravilne montaže.

Zaradi varnosti in ustrezne montaže sledite Navodilom za uporabo nosilca za stensko montažo, Priročniku za namestitev TV in napotkom v teh navodilih.

O varnosti

Zahvaljujemo se vam za nakup tega izdelka.

Za kupce

Za vgradnjo tega izdelka potrebujete dovolj znanja. Vgradnjo prepustite prodajalcem Sony ali pooblaščenim izvajalcem in bodite med vgradnjo še posebej pozorni na varnost. Podjetje Sony ne prevzema odgovornosti za kakršno koli škodo ali telesne poškodbe, ki nastale zaradi nepravilnega ravnanja ali vgradnje ali zaradi vgradnje česar koli razen predpisanega izdelka. To ne vpliva na vaše (morebitne) pravice, ki jih imate kot potrošnik.

Za prodajalce Sony

Za vgradnjo tega izdelka potrebujete dovolj znanja. Obvezno temeljito preberite ta priročnik za vgradnjo, da boste lahko varno opravili vgradnjo. Podjetje Sony ne prevzema odgovornosti za kakršno koli škodo ali telesne poškodbe, ki nastale zaradi nepravilnega ravnanja ali vgradnje. Po vgradnji dajte ta priročnik kupcu.

Ta priročnik z navodili opisuje pravilno ravnanje z izdelkom in daje pomembna varnostna navodila za preprečevanje nesreč. Obvezno temeljito preberite ta priročnik in pravilno uporabljajte izdelek. Ta priročnik shranite za uporabo v prihodnje.

Izdelki Sony so razviti tako, da so varni. Vseeno pa lahko pri nepravilni uporabi izdelkov pride do hudih telesnih poškodb zaradi požara, električnega udara, prevračanja izdelka ali padca izdelka. Za preprečevanje takih nesreč obvezno upoštevajte varnostna navodila.

POZOR

Predpisani izdelki

Ta nosilec za stensko montažo je namenjen za uporabo s predpisanimi televizorji. Pri televizorjih glejte Referenčni vodič, da vidite, ali lahko uporabljate nosilec za stensko montažo.

Za kupce

OPOZORILO

Če ne upoštevate naslednjih varnostnih navodil, lahko pride do hudih telesnih poškodb ali smrti zaradi požara, električnega udara ali padca izdelka.

Vgradnjo prepustite pooblaščenim izvajalcem in pri tem pazite, da v bližini ni majhnih otrok.

Če nosilec za stensko montažo ali televizor nista pravilno vgrajena, lahko pride do naslednjih nesreč. Poskrbite, da vgradnjo opravijo pooblaščeni izvajalci.

• Televizor lahko pade in povzroči hudo telesno poškodbo, na primer podplutbo ali zlom.
• Če je stena, na katero je vgrajen nosilec za stensko montažo, nestabilna, neravna ali nepravokotna na tla, lahko enota pade in povzroči telesne poškodbe ali materialno škodo. Stena mora prenesti najmanj štirikratno težo televizorja. (Za težo televizorja glejte njegov Referenčni vodič.)
• Če vgradnja nosilca za stensko montažo ni dovolj trdna, lahko enota pade in povzroči telesne poškodbe ali materialno škodo.

Selitev ali snemanje televizorja prepustite pooblaščenim izvajalcem.

Če televizor prevažajo ali snemajo osebe, ki niso pooblaščeni izvajalci, lahko pade in povzroči telesne poškodbe ali materialno škodo. Poskrbite, da televizor prenašata ali snemata vedno najmanj dve osebi (najmanj tri osebe pri 75-palčnih in večjih televizorjih).

Ne odstranite vijakov itd., ko vgradite televizor.

Sicer lahko televizor pade in povzroči telesne poškodbe ali materialno škodo.

Ne predelujte delov nosilca za stensko montažo.

Sicer lahko nosilec za stensko montažo pade in povzroči telesne poškodbe ali materialno škodo.

Ta nosilec za stensko montažo je namenjen za uporabo samo s predpisanimi izdelki. Če namestite opremo, ki ni predpisana, lahko pade ali se polomi in povzroči telesne poškodbe ali materialno škodo.

Na nosilec za stensko montažo ne nameščajte nobenega drugega bremena kot televizor. Televizorja ne tresite v smeri levo/desno ali navzgor/navzdol.

Sicer lahko televizor pade in povzroči telesne poškodbe ali materialno škodo.

Na televizor se ne naslanjajte in se nanj ne obešajte.

Na televizor se ne naslanjajte in se nanj ne obešajte, saj lahko pade na vas in povzroči hude telesne poškodbe.

POZOR

Če ne upoštevate naslednjih varnostnih navodil, lahko pride do telesnih poškodb ali materialne škode.

Izdelka med čiščenjem in vzdrževanjem ne obravnavajte s preveliko silo.

Na zgornjo stran televizorja ne delujte s preveliko silo. Sicer lahko televizor pade in povzroči telesne poškodbe ali materialno škodo.

Varnostna opozorila

• Če dolgo uporabljate televizor, nameščen na nosilcu za stensko montažo, se lahko stena za ali nad televizorjem razbarva ali pa se lahko odlepi tapeta, odvisno od materiala stene.
• Če odstranite na steno vgrajeni nosilec za stensko montažo, ostanejo luknje za vijake.
• Nosilca za stensko montažo ne uporabljate na mestu, kjer bi lahko bil izpostavljen mehanskim tresljajem.

Vgradnja nosilca za stensko montažo

Za prodajalce Sony

OPOZORILO

Ta navodila so namenjena samo za prodajalce Sony. Obvezno preberite zgornja varnostna navodila in bodite med vgradnjo, vzdrževanje ter preverjanjem tega izdelka posebej pozorni na varnost.

Nosilca za stensko montažo ne namestite na stenske površine, kjer bi vogali ali stranice televizorja štrleli stran od površine stene.

Nosilca za stensko montažo ne namestite na stenske površine, kot so stebri, kjer bi vogali ali stranice televizorja štrleli stran od površine stene. Če se oseba ali predmet zadane ob štrleči vogal ali stranico televizorja, lahko povzroči telesne poškodbe ali materialno škodo.

Televizorja ne vgradite nad ali pod klimatsko napravo.

Če je televizor dolgo izpostavljen puščanju vode ali zračnim tokovom iz klimatske naprave, lahko zato pride do požara, električnega udara ali okvare na televizorju.

Nosilec za stensko montažo obvezno trdno vgradite na steno po navodilih v teh navodilih za uporabo.

Če je kateri od vijakov razrahljan ali pade, lahko nosilec za stensko montažo pade in povzroči telesne poškodbe ali materialno škodo. Obvezno uporabite primerne vijake za material stene in trdno vgradite enoto z najmanj štirimi vijaki premera 8 mm (ali enakovrednimi).

Obvezno pravilno uporabite priložene vijake in pritrditvene dele, skladno z navodili v tem priročniku z navodili. Če uporabite druge dele, lahko televizor pade in koga telesno poškoduje ali pa se lahko poškoduje televizor.

Obvezno pravilno sestavite nosilec po navodilih, ki so razložena v teh navodilih za uporabo.

Če je kateri od vijakov razrahljan ali pade, lahko televizor pade in povzroči telesne poškodbe ali škodo na televizorju.

Vijake obvezno trdno zategnite na predvidenem mestu.

Če tega ne storite, lahko televizor pade in koga telesno poškoduje ali pa se lahko poškoduje televizor.

Pazite, da med vgradnjo televizorja ne izpostavite udarcem.

Če je televizor izpostavljen udarcem, lahko pade ali se polomi. To lahko povzroči telesne poškodbe.

Televizor obvezno vgradite na navpično in ravno steno.

Sicer lahko televizor pade in povzroči telesne poškodbe.

Po pravilni vgradnji televizorja pravilno pritrdite kable.

Če se ljudje ali predmeti zapletejo v kable, lahko to koga telesno poškoduje ali pa se lahko poškoduje televizor.

Ne dovolite, da bi prihajalo do stiskanja napajalnega ali povezovalnih kablov.

Če se napajalni ali povezovalni kabli stisnejo med enoto in steno ali se na silo zvijajo ali upogibajo, se lahko razkrijejo notranji vodniki, kar lahko povzroči kratek stik ali električno prekinitev. To lahko povzroči požar ali električni udar.

Vijaki za pritrditev nosilca za stensko montažo na steno niso priloženi.

Pri vgradnji nosilca za stensko montažo uporabite vijake, ki so primerni za material in zgradbo stene.

Vsebina

Priprava na vgradnjo televizorja....9

KD-85/75XG85□□, KD-75XG87□□....9

KD-65/55XG87□□, KD-65/55XG85□□....11

Namestitev televizorja na steno....13

KD-85/75XG85□□, KD-75XG87□□....13

KD-65/55XG87□□, KD-65/55XG85□□....15

Preverjanje vgradnje....18

Druge informacije....18

Tehnični podatki ....18

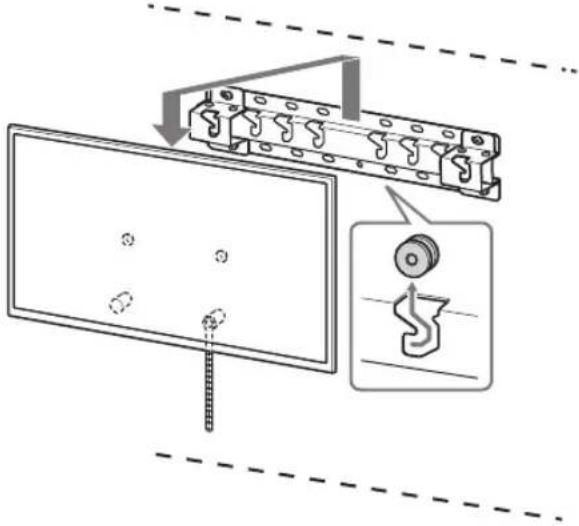

Vgradnja televizorja na steno

Postopek vgradnje se razlikuje glede na televizor.

Za pritrditev televizorja na steno uporabite Nosilec za stensko montažo SU-WL450.

Opomba

- Odstranjene vijake shranite na varnem mestu, zunaj dosega otrok.

Priprava za vgradnjo

• Pred montažo imejte pri roki Referenčni priročnik za TV in Priročnik za namestitev.
• Pred sestavljanjem poskrbite, da imate križni izvijač, ki se prilega vijakom.
• Potrdite mesto vgradnje televizorja.
• Pripravite najmanj štiri vijake premera 8 mm in en premera 5 mm ali enakovredne (niso priloženi). Izberite vijake, ki so primerni za material stene.

Preverjanje delov

Priloženo pri SU-WL450

- Preverite, ali so vsi deli priloženi.

A Podstavek (20) (1)	B Škripec (2)
C Vijak 6x20 (4) D Vijak 4x20 s pušo (2)
E Distančnik (20) (2)	F Jermen (1)
G Puša (20) (M4) (2)	H Vijak 4x20 (2)
I Prilagodilnik podstavka (2)	J Vijak 4x10 (8)
K Distančnik (60) (2)	L Vijak 6x50 (2)
M Puša (M4) (2) N Vijak 4x50 (2)

Izbiranje mesta vgradnje

1 Odločite se za mesto vgradnje.

Na steni naj bo dovolj prostora za televizor, stena pa mora prenesti najmanj štirikratno težo televizorja.

Za stensko montažo televizorja upoštevajte naslednjo tabelo. Težo televizorja preverite v Referenčnem vodiču televizorja.

Standardni nosilec Tanki nosilec

Središčna točka zaslona

Enota: mm

Naziv modela	Mere zaslona		Središčna mera zaslona		Dolžina nosilca
	a	b	c	d	e
					Standardni nosilec	Tanki nosilec
KD-85XG85□□	1.909	1.097	251	803	142	100
KD-75XG87□□KD-75XG85□□	1.673	963	107	595	116	75
KD-65XG87□□KD-65XG85□□	1.450	836	99	523	115	73
KD-55XG87□□KD-55XG85□□	1.231	713	106	468	115	73

Opomba

• Vrednosti v tabeli se lahko rahlo razlikujejo glede na vrsto montaže.
• Pri stenski montaži televizorja se zgornja stranica televizorja malce nagne naprej.

Pazite na primerno razdaljo med televizorjem in stropom ter štrlečimi deli stene, kot je prikazano spodaj.

Enota: mm

- Za zagotovitev ustreznega prezračevanja in preprečevanje nabiranja umazanije ali prahu:

— Televizorja ne polagajte plosko, ne nameščajte ga obrnjenega na glavo ali z zaslonom ali s stranico proti steni.
— Televizorja ne postavljajte na polico, preprogo, posteljo ali v omaro.
— Televizorja ne pokrivajte s krpo ali predmeti, kot je časopis ipd.
— Televizorja ne nameščajte, kot je prikazano spodaj.

Kroženje zraka je blokirano.

Opomba

- Če nameravate napeljati kable po steni, pred začetkom vgradnje naredite luknjo v steni, da vstavite kable.

Da preprečite stiskanje kablov, pripravite luknjo v steni zunaj območja podstavka (20) Ⓐ, prilagodilnik podstavka ① in distančnika (20) Ⓑ, distančnika (60) Ⓒ.

2 Izberite način vgradnje na steno. Razdalja od zadnje strani televizorja do stene je nastavljiva, kot kaže spodnja slika.

2-a Standardni nosilec

2-b Tanki nosilec

- Če izberete 2-b, je dostop do zadnjih priključkov omejen.

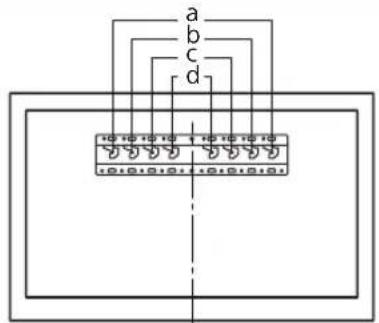

3 Za položaj pritrditve prilagodilnika podstavka glejte spodnjo tabelo. Če izberete 2-b, preskočite ta korak.

Naziv modela Lokacija kavlja
KD-85XG85□□
KD-75XG87□□	a
KD-75XG85□□
KD-65XG87□□
KD-65XG85□□	b
KD-55XG87□□
KD-55XG85□□

Namestite prilagodilnik podstavka ① z vijakom (PSW 4x10) ② na podstavek (20) ③, če izberete 2-a.

Glejte tehnične podatke na strani 18.

Če izberete 2-a, uporabite položaje lukenj prilagodilnika podstavka ①.

OPOZORILO

• Stena mora prenesti najmanj štirikratno težo televizorja (Za težo televizorja glejte njegov Referenčni vodič.).
• Določite nosilnost stene, na katero boste namestili televizor. Po potrebi ustrezno okrepite steno.

Vgradnja podstavka na steno

• Pripravite najmanj štiri vijake premera 8 mm ali enakovredne (niso priloženi).
• Namestite štiri vijake na luknje prilagodilnika podstavka ① s podstavkom (20) Ⓐ (samo 2-a).

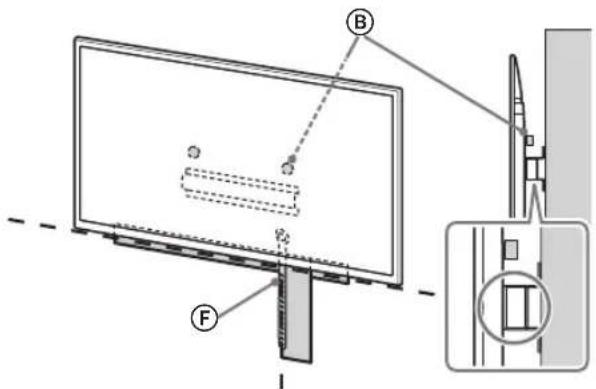

• Podstavek (20) Ⓐ vgradite vodoravno na steno.

Priprava na vgradnjo televizorja

Za montažo stojala si preberite Priročnik za namestitev.

KD-85/75XG85□□, KD-75XG87□□

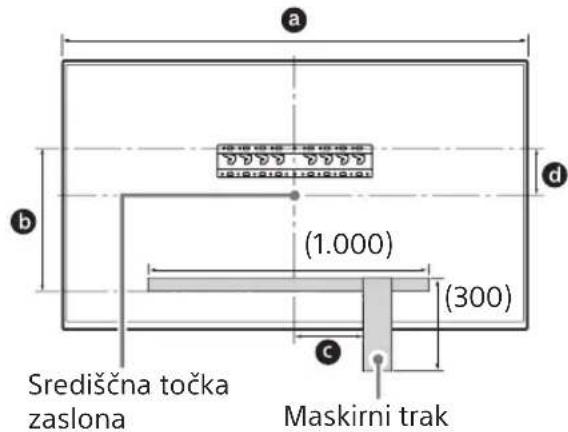

1 Na steni označite mesto vgradnje.

- Za označevanje položaja televizorja v bližini podstavka ali prilagodilnika podstavka uporabite maskirni trak itd. (ni priložen). Glejte naslednjo tabelo.

Enota: mm

Naziv modela	Dolžina za označevanje			Središčna mera zaslona
	a	b	c	d
KD-85XG85□□	1.909	683	200	251
KD-75XG87□□KD-75XG85□□	1.673	468	200	107

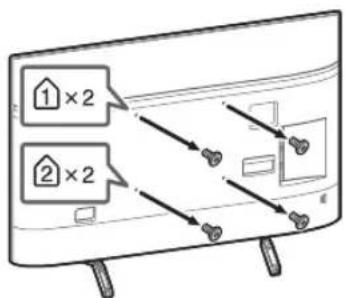

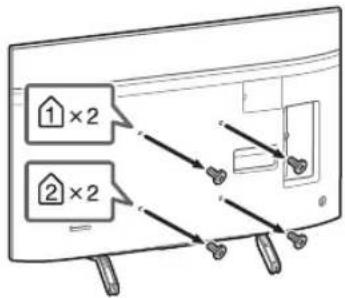

2 Odstranite vijake s hrbtne stranice televizorja.


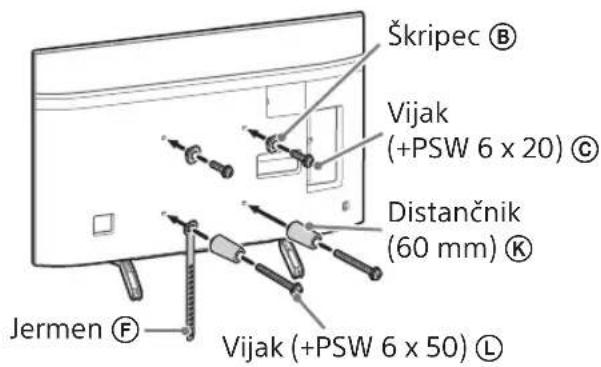

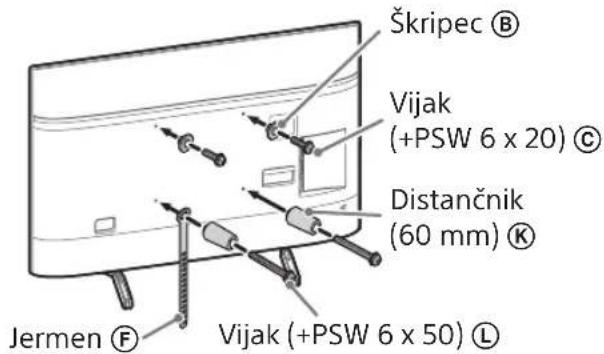

3 Namestite dele za pritrditev Nosilca za stensko montažo. Preverite dele za pritrditev, glejte »Priloženo pri SU-WL450« v »Preverjanje delov« na 5. strani.

Opomba

• Dele za pritrditev trdno pritrdite z vijaki.
• Pri uporabi električnega izvijača navor nastavite na približno 1,5 N·m {15 kgf·cm}.
• Rabljene ali nerabljene dele obvezno shranite na varno za uporabo v prihodnje. Shranite ta priročnik za prihodnjo uporabo.

Standardni nosilec (2-a)

Tanki nosilec (2-b)

Opomba

- Pri tem načinu vgradnje ne morete uporabljati določenih priključkov na zadnji strani televizorja.

Glejte televizorju priložen Referenčni vodič.

Opomba

• Napeljevanje kablov v steni prepustite pooblaščenemu izvajalcu.
• Še preden namestite napravo na zid, zvijte priključne kable, da ne boste hodili po njih.

5 Namizno stojalo odstranite s televizorja.

- Odstranite vsako stran namiznega stojala posebej. Namizno stojalo trdno primite z obema rokama, drugi pa naj dvignejo televizor.

KD-85XG85□□

- Ponovite prejšnji korak in odstranite drugo stran namiznega stojala.

Opomba

• Za odstranjevanje namiznega stojala so potrebne najmanj tri osebe.
• Pazite, da pri odstranjevanju namiznega stojala s televizorja ne uporabite prevelike sile, saj lahko sicer televizor pade, kar lahko povzroči telesne poškodbe ali škodo na televizorju.
• Pri delu z namiznim stojalom bodite previdni, da preprečite škodo na televizorju.
• Bodite previdni, ko dvignete televizor pri snemanju namiznega stojala, saj se lahko namizno stojalo prevrne in povzroči telesne poškodbe.
• Pri snemanju namiznega stojala s televizorja bodite previdni, da ne pade in poškoduje površine, na kateri je televizor.

KD-65/55XG87□□,

KD-65/55XG85□□

1 Odstranite vijake s hrbtne stranice televizorja.

2 Namestite dele za pritrditev Nosilca za stensko montažo. Preverite dele za pritrditev, glejte »Priloženo pri SU-WL450« v »Preverjanje delov« na 5. strani.

Opomba

• Dele za pritrditev trdno pritrdite z vijaki.
• Pri uporabi električnega izvijača navor nastavite na približno 1,5 N·m {15 kgf·cm}.
• Rabljene ali nerabljene dele obvezno shranite na varno za uporabo v prihodnje. Shranite ta priročnik za prihodnjo uporabo.

Standardni nosilec (2-a)

Tanki nosilec (2-b)

Opomba

- Pri tem načinu vgradnje ne morete uporabljati določenih priključkov na zadnji strani televizorja.

Glejte televizorju priložen Referenčni vodič.

Opomba

• Napeljevanje kablov v steni prepustite pooblaščenemu izvajalcu.
• Še preden namestite napravo na zid, zvijte priključne kable, da ne boste hodili po njih.

4 Namizno stojalo odstranite s televizorja.

- Odstranite vsako stran namiznega stojala posebej. Namizno stojalo trdno primite z obema rokama, drugi pa naj dvignejo televizor.

- Ponovite prejšnji korak in odstranite drugo stran namiznega stojala.

Opomba

• Za odstranjevanje namiznega stojala so potrebne najmanj tri osebe.
• Pazite, da pri odstranjevanju namiznega stojala s televizorja ne uporabite prevelike sile, saj lahko sicer televizor pade, kar lahko povzroči telesne poškodbe ali škodo na televizorju.
• Pri delu z namiznim stojalom bodite previdni, da preprečite škodo na televizorju.
• Bodite previdni, ko dvignete televizor pri snemanju namiznega stojala, saj se lahko namizno stojalo prevrne in povzroči telesne poškodbe.
• Pri snemanju namiznega stojala s televizorja bodite previdni, da ne pade in poškoduje površine, na kateri je televizor.

Namestitev televizorja na steno

KD-85/75XG85□□, KD-75XG87□□

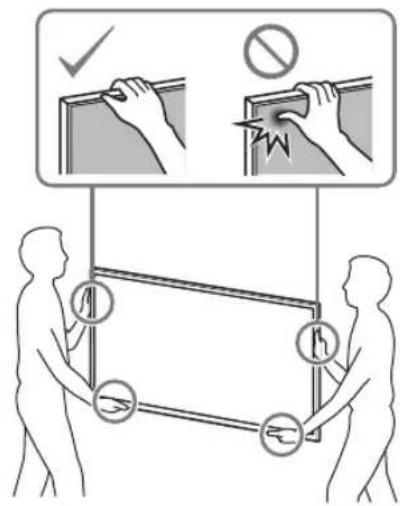

1 Dvignite televizor.

• Za mesto škripcev Ⓑ za obešanje na podstavek ali prilagodilnik podstavka glejte tabelo za korak 3 v »Izbiranje mesta vgradnje« na strani 7.
• Ko držite televizor, poskrbite, da se zadnji del televizorja dotika podstavka ali prilagodilnika podstavka.

Opomba

• Televizor dobro držite z obema rokama in se prepričajte, da sta jermen Ⓕ in dno televizorja poravnana z maskirnim trakom.
• Televizor nosite v troje, oseba, ki je pred televizorjem, pa naj druge usmerja, da prilagodijo položaj.

- Pri vgradnji televizorja na steno bodite zelo previdni, še posebej za osebo, ki televizor podpira od spodaj, saj lahko televizor pade, kar lahko povzroči hude telesne poškodbe ali celo smrt.

• Televizor previdno spustite navzdol in škripce Ⓑ, ki so pritrjeni na zadnjo stran televizorja, obesite na podstavek ali prilagodilnik podstavka, pri tem pa obvezno preverite obliko lukenj.
• Po vgradnji televizorja na steno potrdite, da so škripci Ⓑ trdno zatakjeni v podstavek ali prilagodilnik podstavka.
• Počasi sprostite obe roki, da zagotovite, da televizor ne pade.

- Poskrbite, da televizor pri prenašanju vedno držita najmanj dve osebi (najmanj tri osebe pri 75-palčnih in večjih televizorjih).

3 Preprečevanje premikanja spodnjega dela televizorja.

- Potegnite ohlapni del jermena Ⓔ in ga dobro pritrdite na steno.

- Uporabite vijak premera 5 mm ali enakovrednega (ni priložen).

Opomba

- Spodnji del televizorja poskusite potegniti malo k sebi, da se prepričate, da se ne bo premaknil naprej. Če se premika, ni pravilno pritrjen in morate znova trdno pritrditi jermen Ⓔ.

KD-65/55XG87□□, KD-65/55XG85□□

1 Dvignite televizor.

- Za mesto škripcev Ⓑ za obešanje na podstavek ali prilagodilnik podstavka glejte tabelo za korak 3 v »Izbiranje mesta vgradnje« na strani 7. - Ko držite televizor, poskrbite, da se zadnji del televizorja dotika podstavka ali prilagodilnika podstavka.

• Televizor previdno spustite navzdol in škripce Ⓑ, ki so pritrjeni na zadnjo stran televizorja, obesite na podstavek ali prilagodilnik podstavka, pri tem pa obvezno preverite obliko lukenj.
• Po vgradnji televizorja na steno potrdite, da so škripci Ⓑ trdno zatakjeni v podstavek ali prilagodilnik podstavka.
• Počasi sprostite obe roki, da zagotovite, da televizor ne pade.

- Poskrbite, da televizor pri prenašanju vedno držita najmanj dve osebi (najmanj tri osebe pri 75-palčnih in večjih televizorjih).

3 Preprečevanje premikanja spodnjega dela televizorja.

- Potegnite ohlapni del jermena Ⓔ in ga dobro pritrdite na steno.

- Uporabite vijak premera 5 mm ali enakovrednega (ni priložen).

Opomba

- Spodnji del televizorja poskusite potegniti malo k sebi, da se prepričate, da se ne bo premaknil naprej. Če se premika, ni pravilno pritrjen in morate znova trdno pritrditi jermen Ⓔ.

Preverjanje vgradnje

Preverite naslednje točke.

• Škripci Ⓑ so trdno zatakjeni v podstavek ali prilagodilnik podstavka.
  • Kabli niso zviti ali stisnjeni.
• Jermen Ⓕ je napet.

OPOZORILO

- Napačna postavitev izmeničnega napajalnega kabla itd. lahko povzroči požar ali električni udar zaradi kratkega stika. Poskrbite, da zaradi varnosti preverite vgradnjo.

Druge informacije

Pri odstranjevanju televizorja opravite prejšnji postopek vgradnje v obratnem vrstnem redu.

- Poskrbite, da televizor pri odstranjevanju vedno držita najmanj dve osebi (najmanj tri osebe pri 75-palčnih in večjih televizorjih).

Tehnični podatki

Mere: (približno) (mm)

a : 400

b : 300

c : 200

d : 100

e : 80

f : 480

g : 100

h1 : 20 (pri 2-b)

h2 : 60 (pri 2-a)

Teža (samo podstavek): (približno) (kg) 0,8

Zasnove in tehnični podatki se lahko kadar koli nenapovedano spremenijo.

Informacije za instalaciju Sony nosača za postavljanje na zid (SU-WL450)

Podržani modeli:

KD-85XG85□□* / 75XG87□□* / 75XG85□□* / 65XG87□□* / 65XG85□□* / 55XG87□□* / 55XG85□□*

* U stvarnim nazivima modela »□□« označava brojke i/ili slova specifične za pojedini model.

Za korisnike

Radi zaštite proizvoda i iz sigurnosnih razloga, Sony svesrdno preporučuje da postavljanje Vašeg TV-a obave Sony trgovci ili ovlašteni dobavljači. Nemojte ga pokušavati postaviti sami.

Za Sony trgovce i dobavljače

Posvetite punu pozornost sigurnosti za vrijeme postavljanja, periodičkoga održavanja i ispitivanja ovoga proizvoda.

Za postavljanje ovoga proizvoda, naročito za određivanje čvrstoće zida za podnošenje težine TV-a, potrebna je odgovarajuća stručnost. Pobrinite se da se pričvršćivanje ovoga proizvoda na zid povjeri Sony trgovcima ili ovlaštenim dobavljačima, te da se za vrijeme postavljanja odgovarajuća pozornost posveti sigurnosti. Sony ne odgovara ni za kakvo oštećenje ili ozljedu uzrokovanu nepravilnim postupanjem ili postavljanjem.

Zbog sigurnosti i pravilne ugradnje, slijedite Upute za postavljanje zidnog nosača, Vodič za postavljanje TV-a i upute iz ovog priručnika.

O sigurnosti

Mere predostrožnosti

• Ako koristite TV postavljen na nosač za montažu na zid dugo vremena, zid iza i iznad TV-a može da promeni boju ili se tapete mogu odlepiti, u zavisnosti od materijala zida.
• Ako se kompletan nosač za montažu skine nakon postavljanja, ostaju rupe od vijaka.
• Ne koristite nosač za montažu na zid na mestu gde je podložan mehaničkim vibracijama.

Postavljanje nosača za montažu na zid

Za dilere kompanije Sony

UPOZORENJE
