NAVODILA ZA UPORABO Bravia KD75XG8796 SONY

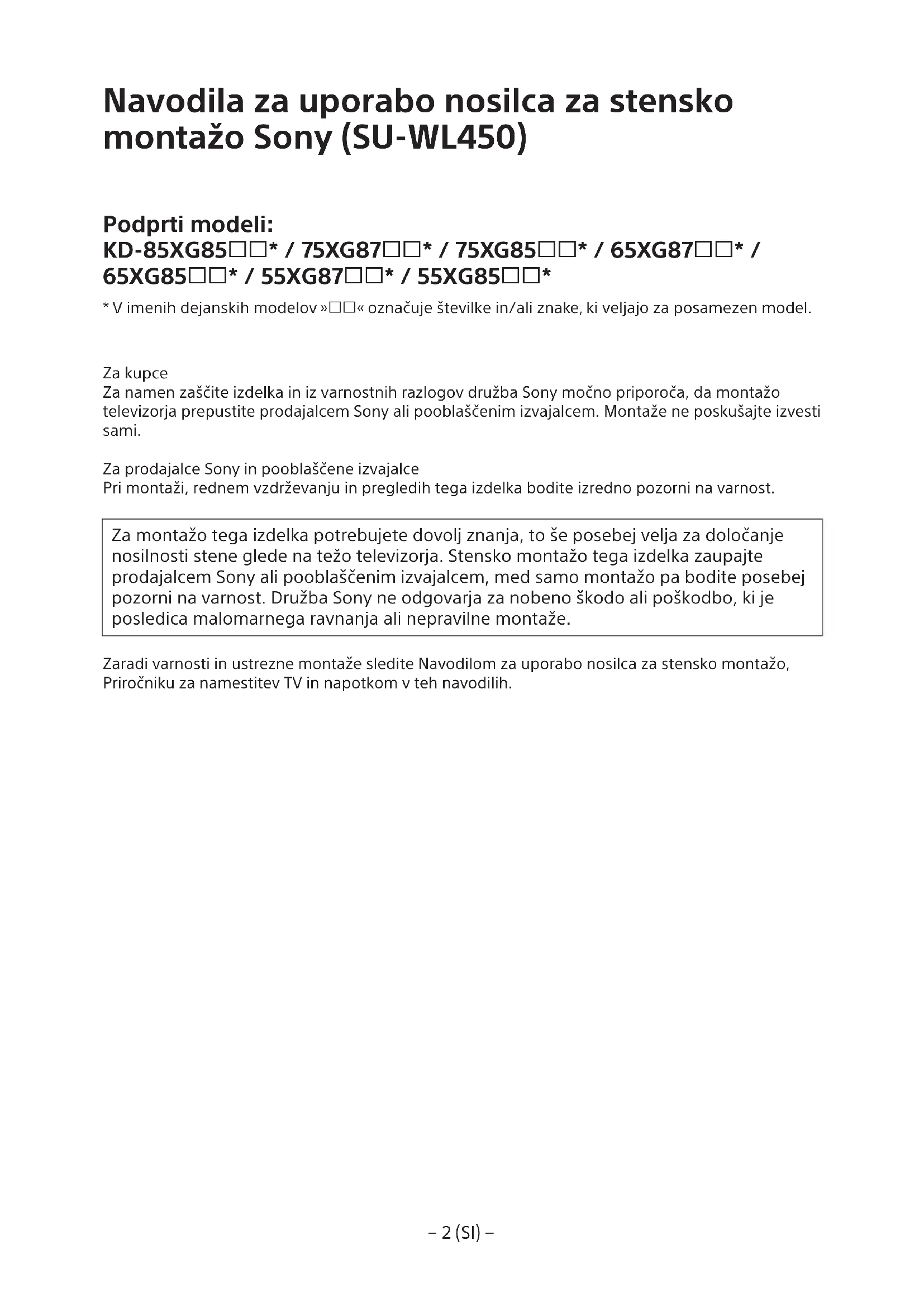

• V imenih dejanskih modelov »« označuje številke in/ali znake, ki veljajo za posamezen model. Za kupce Za namen zaščite izdelka in iz varnostnih razlogov družba Sony močno priporoča, da montažo televizorja prepustite prodajalcem Sony ali pooblaščenim izvajalcem. Montaže ne poskušajte izvesti sami. Za prodajalce Sony in pooblaščene izvajalce Pri montaži, rednem vzdrževanju in pregledih tega izdelka bodite izredno pozorni na varnost. Za montažo tega izdelka potrebujete dovolj znanja, to še posebej velja za določanje nosilnosti stene glede na težo televizorja. Stensko montažo tega izdelka zaupajte prodajalcem Sony ali pooblaščenim izvajalcem, med samo montažo pa bodite posebej pozorni na varnost. Družba Sony ne odgovarja za nobeno škodo ali poškodbo, ki je posledica malomarnega ravnanja ali nepravilne montaže. Zaradi varnosti in ustrezne montaže sledite Navodilom za uporabo nosilca za stensko montažo, Priročniku za namestitev TV in napotkom v teh navodilih.− 3 (SI) −

O varnosti Zahvaljujemo se vam za nakup tega izdelka. Za kupce Za vgradnjo tega izdelka potrebujete dovolj znanja. Vgradnjo prepustite prodajalcem Sony ali pooblaščenim izvajalcem in bodite med vgradnjo še posebej pozorni na varnost. Podjetje Sony ne prevzema odgovornosti za kakršno koli škodo ali telesne poškodbe, ki nastale zaradi nepravilnega ravnanja ali vgradnje ali zaradi vgradnje česar koli razen predpisanega izdelka. To ne vpliva na vaše (morebitne) pravice, ki jih imate kot potrošnik. Za prodajalce Sony Za vgradnjo tega izdelka potrebujete dovolj znanja. Obvezno temeljito preberite ta priročnik za vgradnjo, da boste lahko varno opravili vgradnjo. Podjetje Sony ne prevzema odgovornosti za kakršno koli škodo ali telesne poškodbe, ki nastale zaradi nepravilnega ravnanja ali vgradnje. Po vgradnji dajte ta priročnik kupcu. Ta priročnik z navodili opisuje pravilno ravnanje z izdelkom in daje pomembna varnostna navodila za preprečevanje nesreč. Obvezno temeljito preberite ta priročnik in pravilno uporabljajte izdelek. Ta priročnik shranite za uporabo v prihodnje. Izdelki Sony so razviti tako, da so varni. Vseeno pa lahko pri nepravilni uporabi izdelkov pride do hudih telesnih poškodb zaradi požara, električnega udara, prevračanja izdelka ali padca izdelka. Za preprečevanje takih nesreč obvezno upoštevajte varnostna navodila. POZOR Predpisani izdelki Ta nosilec za stensko montažo je namenjen za uporabo s predpisanimi televizorji. Pri televizorjih glejte Referenčni vodič, da vidite, ali lahko uporabljate nosilec za stensko montažo. Za kupce OPOZORILO Če ne upoštevate naslednjih varnostnih navodil, lahko pride do hudih telesnih poškodb ali smrti zaradi požara, električnega udara ali padca izdelka. Vgradnjo prepustite pooblaščenim izvajalcem in pri tem pazite, da v bližini ni majhnih otrok. Če nosilec za stensko montažo ali televizor nista pravilno vgrajena, lahko pride do naslednjih nesreč. Poskrbite, da vgradnjo opravijo pooblaščeni izvajalci.

Televizor lahko pade in povzroči hudo telesno poškodbo, na primer podplutbo ali zlom.

Če je stena, na katero je vgrajen nosilec za stensko montažo, nestabilna, neravna ali nepravokotna na tla, lahko enota pade in povzroči telesne poškodbe ali materialno škodo. Stena mora prenesti najmanj štirikratno težo televizorja. (Za težo televizorja glejte njegov Referenčni vodič.)

Če vgradnja nosilca za stensko montažo ni dovolj trdna, lahko enota pade in povzroči telesne poškodbe ali materialno škodo. Selitev ali snemanje televizorja prepustite pooblaščenim izvajalcem. Če televizor prevažajo ali snemajo osebe, ki niso pooblaščeni izvajalci, lahko pade in povzroči telesne poškodbe ali materialno škodo. Poskrbite, da televizor prenašata ali snemata vedno najmanj dve osebi (najmanj tri osebe pri 75-palčnih in večjih televizorjih). Ne odstranite vijakov itd., ko vgradite televizor. Sicer lahko televizor pade in povzroči telesne poškodbe ali materialno škodo. Ne predelujte delov nosilca za stensko montažo. Sicer lahko nosilec za stensko montažo pade in povzroči telesne poškodbe ali materialno škodo. Ne vgradite opreme, ki se razlikuje od predpisanega izdelka. Ta nosilec za stensko montažo je namenjen za uporabo samo s predpisanimi izdelki. Če namestite opremo, ki ni predpisana, lahko pade ali se polomi in povzroči telesne poškodbe ali materialno škodo. Na nosilec za stensko montažo ne nameščajte nobenega drugega bremena kot televizor. Televizorja ne tresite v smeri levo/desno ali navzgor/navzdol. Sicer lahko televizor pade in povzroči telesne poškodbe ali materialno škodo. Na televizor se ne naslanjajte in se nanj ne obešajte. Na televizor se ne naslanjajte in se nanj ne obešajte, saj lahko pade na vas in povzroči hude telesne poškodbe. POZOR Če ne upoštevate naslednjih varnostnih navodil, lahko pride do telesnih poškodb ali materialne škode. Izdelka med čiščenjem in vzdrževanjem ne obravnavajte s preveliko silo. Na zgornjo stran televizorja ne delujte s preveliko silo. Sicer lahko televizor pade in povzroči telesne poškodbe ali materialno škodo. Varnostna opozorila

Če dolgo uporabljate televizor, nameščen na nosilcu za stensko montažo, se lahko stena za ali nad televizorjem razbarva ali pa se lahko odlepi tapeta, odvisno od materiala stene.

Nosilca za stensko montažo ne uporabljate na mestu, kjer bi lahko bil izpostavljen mehanskim tresljajem. Vgradnja nosilca za stensko montažo Za prodajalce Sony OPOZORILO Ta navodila so namenjena samo za prodajalce Sony. Obvezno preberite zgornja varnostna navodila in bodite med vgradnjo, vzdrževanje ter preverjanjem tega izdelka posebej pozorni na varnost.− 4 (SI) − Nosilca za stensko montažo ne namestite na stenske površine, kjer bi vogali ali stranice televizorja štrleli stran od površine stene. Nosilca za stensko montažo ne namestite na stenske površine, kot so stebri, kjer bi vogali ali stranice televizorja štrleli stran od površine stene. Če se oseba ali predmet zadane ob štrleči vogal ali stranico televizorja, lahko povzroči telesne poškodbe ali materialno škodo. Televizorja ne vgradite nad ali pod klimatsko napravo. Če je televizor dolgo izpostavljen puščanju vode ali zračnim tokovom iz klimatske naprave, lahko zato pride do požara, električnega udara ali okvare na televizorju. Nosilec za stensko montažo obvezno trdno vgradite na steno po navodilih v teh navodilih za uporabo. Če je kateri od vijakov razrahljan ali pade, lahko nosilec za stensko montažo pade in povzroči telesne poškodbe ali materialno škodo. Obvezno uporabite primerne vijake za material stene in trdno vgradite enoto z najmanj štirimi vijaki premera 8 mm (ali enakovrednimi). Obvezno pravilno uporabite priložene vijake in pritrditvene dele, skladno z navodili v tem priročniku z navodili. Če uporabite druge dele, lahko televizor pade in koga telesno poškoduje ali pa se lahko poškoduje televizor. Obvezno pravilno sestavite nosilec po navodilih, ki so razložena v teh navodilih za uporabo. Če je kateri od vijakov razrahljan ali pade, lahko televizor pade in povzroči telesne poškodbe ali škodo na televizorju. Vijake obvezno trdno zategnite na predvidenem mestu. Če tega ne storite, lahko televizor pade in koga telesno poškoduje ali pa se lahko poškoduje televizor. Pazite, da med vgradnjo televizorja ne izpostavite udarcem. Če je televizor izpostavljen udarcem, lahko pade ali se polomi. To lahko povzroči telesne poškodbe. Televizor obvezno vgradite na navpično in ravno steno. Sicer lahko televizor pade in povzroči telesne poškodbe. Po pravilni vgradnji televizorja pravilno pritrdite kable. Če se ljudje ali predmeti zapletejo v kable, lahko to koga telesno poškoduje ali pa se lahko poškoduje televizor. Ne dovolite, da bi prihajalo do stiskanja napajalnega ali povezovalnih kablov. Če se napajalni ali povezovalni kabli stisnejo med enoto in steno ali se na silo zvijajo ali upogibajo, se lahko razkrijejo notranji vodniki, kar lahko povzroči kratek stik ali električno prekinitev. To lahko povzroči požar ali električni udar. Vijaki za pritrditev nosilca za stensko montažo na steno niso priloženi. Pri vgradnji nosilca za stensko montažo uporabite vijake, ki so primerni za material in zgradbo stene.− 5 (SI) −

Vgradnja televizorja na steno Postopek vgradnje se razlikuje glede na televizor. Za pritrditev televizorja na steno uporabite Nosilec za stensko montažo SU-WL450. Opomba

Pred montažo imejte pri roki Referenčni priročnik za TV in Priročnik za namestitev.

Pred sestavljanjem poskrbite, da imate križni izvijač, ki se prilega vijakom.

Potrdite mesto vgradnje televizorja.

OpombaVrednosti v tabeli se lahko rahlo razlikujejo glede na vrsto montaže.Pri stenski montaži televizorja se zgornja stranica televizorja malce nagne naprej.− 7 (SI) −

Pazite na primerno razdaljo med televizorjem in stropom ter štrlečimi deli stene, kot je prikazano spodaj. Enota: mm

Če nameravate napeljati kable po steni, pred začetkom vgradnje naredite luknjo v steni, da vstavite kable. Da preprečite stiskanje kablov, pripravite luknjo v steni zunaj območja podstavka (20) , prilagodilnik podstavka in distančnika (20) , distančnika (60) . 2 Izberite način vgradnje na steno. Razdalja od zadnje strani televizorja do stene je nastavljiva, kot kaže spodnja slika. 2-a Standardni nosilec 2-b Tanki nosilec Glejte tabelo v 1. koraku. OPOZORILO

4 Določite položaje vijakov za vgradnjo podstavka (20) . Glejte tehnične podatke na strani 18. Če izberete 2-a, uporabite položaje lukenj prilagodilnika podstavka . OPOZORILO Stena mora prenesti najmanj štirikratno težo televizorja (Za težo televizorja glejte njegov Referenčni vodič.). Določite nosilnost stene, na katero boste namestili televizor. Po potrebi ustrezno okrepite steno. Vgradnja podstavka na steno

3 Namestite dele za pritrditev Nosilca za stensko montažo. Preverite dele za pritrditev, glejte »Priloženo pri SU-WL450« v »Preverjanje delov« na 5. strani. Opomba Dele za pritrditev trdno pritrdite z vijaki. Pri uporabi električnega izvijača navor nastavite na približno 1,5 N·m {15 kgf·cm}. Rabljene ali nerabljene dele obvezno shranite na varno za uporabo v prihodnje. Shranite ta priročnik za prihodnjo uporabo. Standardni nosilec (2-a) Jermen ʲ Distančnik (60 mm) ʷ Vijak (+PSW 6 x 50) ʸ Škripec ʮ Vijak (+PSW 6 x 20) ʯ Tanki nosilec (2-b) Opomba Pri tem načinu vgradnje ne morete uporabljati določenih priključkov na zadnji strani televizorja. Jermen ʲ Vijak (+PSW 6 x 20) ʯ Škripec ʮ Distančnik (20 mm) ʱ Priprava na vgradnjo televizorja Za montažo stojala si preberite Priročnik za namestitev. KD-85/75XG85ÿÿ, KD-75XG87ÿÿ 1 Na steni označite mesto vgradnje.

Za označevanje položaja televizorja v bližini podstavka ali prilagodilnika podstavka uporabite maskirni trak itd. (ni priložen). Glejte naslednjo tabelo. Središčna točka zaslona Maskirni trak (1.000) (300) Enota: mm Naziv modela Dolžina za označevanje Središčna mera zaslona KD-85XG85ÿÿ

Za odstranjevanje namiznega stojala so potrebne najmanj tri osebe. Pazite, da pri odstranjevanju namiznega stojala s televizorja ne uporabite prevelike sile, saj lahko sicer televizor pade, kar lahko povzroči telesne poškodbe ali škodo na televizorju. Pri delu z namiznim stojalom bodite previdni, da preprečite škodo na televizorju. Bodite previdni, ko dvignete televizor pri snemanju namiznega stojala, saj se lahko namizno stojalo prevrne in povzroči telesne poškodbe. Pri snemanju namiznega stojala s televizorja bodite previdni, da ne pade in poškoduje površine, na kateri je televizor. 4 Na televizor priključite potrebne kable. Pred vgradnjo televizorja na steno obvezno priključite kable. Ko je televizor vgrajen, kablov ne boste mogli priključiti. Glejte televizorju priložen Referenčni vodič. Opomba

Napeljevanje kablov v steni prepustite pooblaščenemu izvajalcu. Še preden namestite napravo na zid, zvijte priključne kable, da ne boste hodili po njih. 5 Namizno stojalo odstranite s televizorja.

Za odstranjevanje namiznega stojala so potrebne najmanj tri osebe. Pazite, da pri odstranjevanju namiznega stojala s televizorja ne uporabite prevelike sile, saj lahko sicer televizor pade, kar lahko povzroči telesne poškodbe ali škodo na televizorju. Pri delu z namiznim stojalom bodite previdni, da preprečite škodo na televizorju. Bodite previdni, ko dvignete televizor pri snemanju namiznega stojala, saj se lahko namizno stojalo prevrne in povzroči telesne poškodbe. Pri snemanju namiznega stojala s televizorja bodite previdni, da ne pade in poškoduje površine, na kateri je televizor.− 13 (SI) −

Za mesto škripcev za obešanje na podstavek ali prilagodilnik podstavka glejte tabelo za korak 3 v »Izbiranje mesta vgradnje« na strani 7.

Ko držite televizor, poskrbite, da se zadnji del televizorja dotika podstavka ali prilagodilnika podstavka. Opomba Televizor dobro držite z obema rokama in se prepričajte, da sta jermen in dno televizorja poravnana z maskirnim trakom. Televizor nosite v troje, oseba, ki je pred televizorjem, pa naj druge usmerja, da prilagodijo položaj. Pri vgradnji televizorja na steno bodite zelo previdni, še posebej za osebo, ki televizor podpira od spodaj, saj lahko televizor pade, kar lahko povzroči hude telesne poškodbe ali celo smrt.

OPOZORILO Poskrbite, da televizor pri prenašanju vedno držita najmanj dve osebi (najmanj tri osebe pri 75-palčnih in večjih televizorjih). 3 Preprečevanje premikanja spodnjega dela televizorja.

Za mesto škripcev za obešanje na podstavek ali prilagodilnik podstavka glejte tabelo za korak 3 v »Izbiranje mesta vgradnje« na strani 7.

Poskrbite, da televizor pri prenašanju vedno držita najmanj dve osebi (najmanj tri osebe pri 75-palčnih in večjih televizorjih). 3 Preprečevanje premikanja spodnjega dela televizorja.

Spodnji del televizorja poskusite potegniti malo k sebi, da se prepričate, da se ne bo premaknil naprej. Če se premika, ni pravilno pritrjen in morate znova trdno pritrditi jermen .− 18 (SI) − Preverjanje vgradnje Preverite naslednje točke.

Napačna postavitev izmeničnega napajalnega kabla itd. lahko povzroči požar ali električni udar zaradi kratkega stika. Poskrbite, da zaradi varnosti preverite vgradnjo. Druge informacije Pri odstranjevanju televizorja opravite prejšnji postopek vgradnje v obratnem vrstnem redu. OPOZORILO

Poskrbite, da televizor pri odstranjevanju vedno držita najmanj dve osebi (najmanj tri osebe pri 75-palčnih in večjih televizorjih). Tehnični podatki
