KASUTUSJUHEND Bravia KD75XG8796 SONY

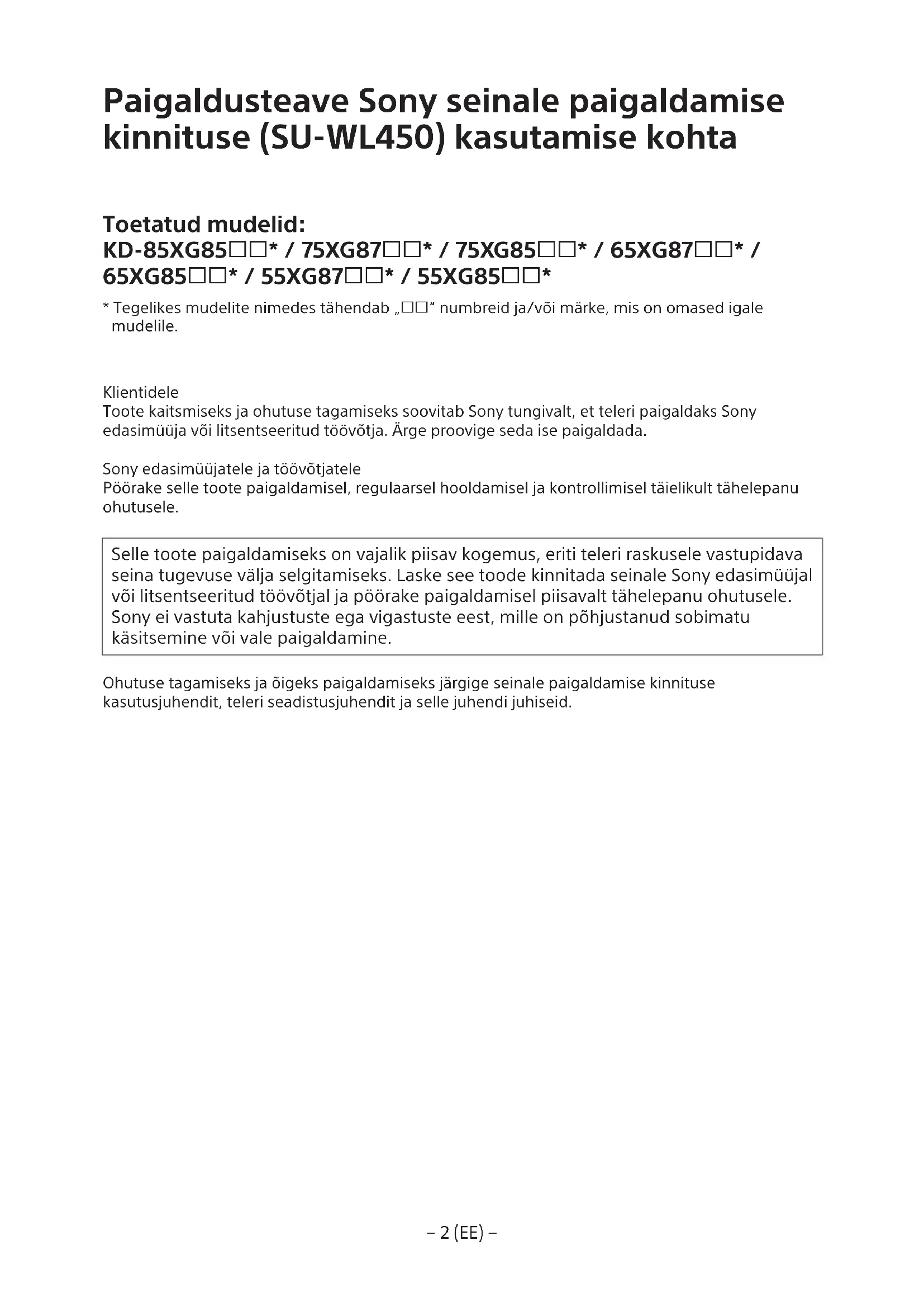

• Tegelikes mudelite nimedes tähendab „“ numbreid ja/või märke, mis on omased igale mudelile. Klientidele Toote kaitsmiseks ja ohutuse tagamiseks soovitab Sony tungivalt, et teleri paigaldaks Sony edasimüüja või litsentseeritud töövõtja. Ärge proovige seda ise paigaldada. Sony edasimüüjatele ja töövõtjatele Pöörake selle toote paigaldamisel, regulaarsel hooldamisel ja kontrollimisel täielikult tähelepanu ohutusele. Selle toote paigaldamiseks on vajalik piisav kogemus, eriti teleri raskusele vastupidava seina tugevuse välja selgitamiseks. Laske see toode kinnitada seinale Sony edasimüüjal või litsentseeritud töövõtjal ja pöörake paigaldamisel piisavalt tähelepanu ohutusele. Sony ei vastuta kahjustuste ega vigastuste eest, mille on põhjustanud sobimatu käsitsemine või vale paigaldamine. Ohutuse tagamiseks ja õigeks paigaldamiseks järgige seinale paigaldamise kinnituse kasutusjuhendit, teleri seadistusjuhendit ja selle juhendi juhiseid.− 3 (EE) −

Ohutusest Täname teid selle toote soetamise eest. Klientidele Käesoleva toote paigaldamine eeldab piisavat asjatundlikkust. Laske paigaldamine teostada kas Sony edasimüüjatel või litsentsitud töövõtjatel ja pöörake paigaldamise käigus erilist tähelepanu ohutusele. Sony ei vastuta kahjustuste või vigastuste eest, mis on tingitud toote valest kasutamisest, ebakorrektsest paigaldusest või kui asendate paigaldamisel ettenähtud toote. See ei mõjuta teie seadusejärgseid õigusi (kui neid on). Sony edasimüüjatele Käesoleva toote paigaldamine eeldab piisavat asjatundlikkust. Lugege käesolev kasutusjuhend hoolikalt läbi, et tagada ohutu paigaldus. Sony ei vastuta kahjustuste või vigastuste eest, mis on tingitud toote valest kasutamisest või ebakorrektsest paigaldusest. Andke see juhend pärast paigalduse lõpetamist kliendile. Käesolev kasutusjuhend tutvustab toote õiget kasutamist ja olulisi ettevaatusabinõusid õnnetuste vältimiseks. Lugege see juhend kindlasti läbi ja kasutage toodet õigesti. Säilitage juhend edaspidiseks kasutamiseks. Sony toodete loomisel on lähtutud ohutusest. Toodete vale kasutamine võib tekitada tõsiseid vigastusi tulekahju, elektrilöögi, toote ümberminemise või kukkumise tagajärjel. Nimetatud õnnetuste vältimiseks tuleb järgida ohutusabinõusid. ETTEVAATUST Sobivad tooted See seinakinnitus on mõeldud kasutamiseks koos kindlate teleritega. Telerite puhul vaadake nende viitejuhti, et kontrollida, kas seinale paigaldamise kinnitust saab nendega kasutada. Klientidele HOIATUS Järgmiste ettevaatusabinõude eiramine võib põhjustada tõsiseid vigastusi või surma tulekahju, elektrilöögi, toote ümberminemise või kukkumise tagajärjel. Laske paigaldamine teostada litsentsitud töövõtjatel ja hoidke väikesed lapsed paigaldustöödest eemale. Seinakinnituse või teleri vale paigaldamine võib põhjustada järgmisi õnnetusi. Laske paigaldus teostada litsentsitud töövõtjatel.

Teler võib kukkuda ja tekitada tõsise vigastuse, nt verevalum või luumurd.

Kui seinakinnitus paigaldatakse ebastabiilsele, ebatasasele või põrandaga mittevertikaalsele seinale, võib teler kukkuda ja tekitada vigastusi või varalist kahju. Sein peab taluma vähemalt neljakordset teleri raskust. (Vaadake teleri viitejuhist selle raskust.)

Kui seinakinnitus ei ole paigaldatud piisavalt tugevalt, võib teler kukkuda ja tekitada vigastusi või varalist kahju. Laske teleri liigutamist või eemaldamist teostada litsentsitud töövõtjatel. Kui telerit transpordivad või eemaldavad seinalt mittelitsentsitud töövõtjad, võib teler kukkuda ja tekitada vigastusi või varalist kahju. Veenduge, et telerit demonteerivad või teisaldavad vähemalt kaks inimest (või vähemalt kolm inimest, kui teler on 75-tolline või suurem). Ärge eemaldage pärast teleri paigaldamist kruvisid vms. Seda tehes võib teler kukkuda ja tekitada vigastusi või varalist kahju. Ärge tehke seinakinnituse osadele muudatusi. Seda tehes võib seinakinnitus kukkuda ja tekitada vigastusi või varalist kahju. Paigaldage seinakinnitusele ainult selleks ettenähtud tooteid. See seinakinnitus on mõeldud kasutamiseks ainult kindlate toodetega. Muude seadmete paigaldamisel võib seinakinnitus kukkuda või puruneda ja tekitada vigastusi või varalist kahju. Ärge asetage seinakinnitusele telerist suuremat koormust. Ärge raputage telerit vasakule/paremale ega üles/alla. Seda tehes võib teler kukkuda ja tekitada vigastusi või varalist kahju. Ärge toetuge telerile või rippuge selle küljes. Ärge toetuge telerile või rippuge selle küljes, kuna see võib teile peale kukkuda ja tekitada tõsise vigastuse. ETTEVAATUST Järgmiste ettevaatusabinõude eiramine võib tekitada vigastusi või varalist kahju. Ärge rakendage toote puhastamisel või hooldamisel liigset jõudu. Ärge rakendage teleri pealmisele küljele liigset jõudu. Seda tehes võib teler kukkuda ja tekitada vigastusi või varalist kahju. Ettevaatusabinõud

Teleri pikaajalisel kasutamisel seinakinnitusele paigaldatuna võib teleri taga või selle kohal olev sein värvi muuta või tapeet lahti tulla, olenevalt materjalist.

Seinakinnituse seinalt eemaldamisel jäävad seina sisse alles augud.

Ärge kasutage seinakinnitust kohas, kus see puutub kokku mehaaniliste vibratsioonidega. Seinakinnituse paigaldamine Sony edasimüüjatele HOIATUS Järgmised suunised on mõeldud ainult Sony edasimüüjatele. Lugege läbi eelnevalt kirjeldatud ohutusabinõud ja pöörake toote paigaldamisel, hooldamisel ja kontrollimisel erilist tähelepanu ohutusele.− 4 (EE) − Ärge paigaldage seinakinnitust seinale, kus teleri nurgad või küljed eenduvad seinast. Ärge paigaldage seinakinnitust seinale, nt piilarile, kus teleri nurgad või küljed eenduvad seinast. Teleri eenduva nurga või külje vastu põrkumine võib tekitada vigastusi või varalist kahju. Ärge paigaldage telerit õhukonditsioneeri alla või selle kohale. Teleri pikaajaline kokkupuude õhukonditsioneerist tuleva õhuvoolu või sellest lekkiva veega võib tekitada tulekahju või elektrilöögi või põhjustada teleri rikke. Paigaldage seinakinnitus tugevalt seinale, järgides käesoleva kasutusjuhendi suuniseid. Kui mõni kruvi on halvasti kinnitatud või kukub välja, võib seinakinnitus kukkuda ja tekitada vigastusi või varalist kahju. Kasutage seina materjalile vastavaid nõuetekohaseid kruvisid ja paigaldage seinakinnitus tugevalt vähemalt nelja 8 mm läbimõõduga (või samaväärse) kruviga. Veenduge, et kasutate kaasasolevaid kruvisid ja kinnitusdetaile õigesti vastavalt käesoleva kasutusjuhendi suunistele. Kinnitusvahendite asendamisel võib teler kukkuda ja saada kahjustusi või põhjustada kellelegi kehavigastuse. Pange seinakinnitus õigesti kokku vastavalt käesoleva kasutusjuhendi suunistele. Kui mõni kruvi on halvasti kinnitatud või kukub välja, võib teler kukkuda ja tekitada vigastusi või kahjustada telerit. Keerake kruvid tugevalt kinni ettenähtud kohtades. Vastasel korral võib teler kukkuda ja saada kahjustusi või põhjustada kellelegi kehavigastuse. Veenduge, et teler ei saaks paigaldamise ajal põrutada. Põrutuste korral võib teler kukkuda või puruneda. See võib tekitada vigastuse. Paigaldage teler vertikaalsele ja siledale seinale. Vastasel korral võib teler kukkuda ja tekitada vigastuse. Pärast teleri nõuetekohast paigaldamist veenduge, et kaablid on paigaldatud ohutult. Kaablitesse takerdumine võib tekitada vigastuse või kahjustada telerit. Vältige vahelduvvoolu toitekaabli või ühenduskaabli muljumist. Kui vahelduvvoolu toitekaabel või ühenduskaabel on seinakinnituse ja teleri vahele surutud või neid on jõuga väänatud, võivad kaablisisesed elektrijuhtmed tekitada lühise või põhjustada elektrikatkestuse. See võib põhjustada tulekahju või elektrilöögi. Seinakinnituse seinale kinnitamiseks ettenähtud kruvid ei kuulu komplekti. Kasutage seinakinnituse paigaldamisel seina materjalile ja konstruktsioonile vastavaid kruvisid.− 5 (EE) −

Hoidke eemaldatud kruvisid kindlas, lastele kättesaamatus kohas. Ettevalmistus

Enne paigaldamist otsige välja ja hoidke käepärast teleri teatmik ja seadistusjuhend.

Määrake kindlaks teleri paigalduskoht.

Varuge vähemalt neli 8 mm läbimõõduga ja üks 5 mm läbimõõduga kruvi või samaväärsed (pole komplektis). Valige seina materjaliga sobivad kruvid. Osade kontroll Komplektis SU-WL450-ga

Märkus.Sõltuvalt paigaldusest võivad tabelis olevad arvud vähesel määral erineda.Kui teler on seinale paigaldatud, kaldub teleri ülemine osa vähesel määral ettepoole.− 7 (EE) −

Jätke teleri ja lae ning seina eenduvate osade vahele piisavalt vaba ruum, nagu allpool näidatud. Ühik: mm

Korraliku ventilatsiooni tagamiseks ja tolmu ning mustuse kogunemise vältimiseks tehke järgmist:ˋ ärge asetage telerit lamedalt, tagurpidi, selg väljapoole ega külili;ˋ ärge asetage telerit riiulisse, vaibale, voodisse ega kappi;ˋ ärge katke telerit riidega, nagu kardinad, ega ajalehtede vms;ˋ ärge paigaldage telerit nii, nagu näidatud allpool. Õhuringlus on blokeeritud. Sein Märkus.

Kui teil on plaanis vedada juhtmed seina seest, tehke enne teleri paigaldamist seina sisse kaablite jaoks auk. Kaablite kokkusurumise vältimiseks tehke seina sisse auk aluse (20) , aluse adapter ja vaherõnga (20) , vaherõnga (60) perimeetrist kaugemale. 2 Valige seinale paigaldamise viis. Kauguse teleri tagaküljest seinani saab valida järgmiselt. 2-a Standardpaigaldus 2-b Õhuke paigaldus Vaadake sammus 1 olevat tabelit. HOIATUS

2-b valimisel on juurdepääs tagumisele liitmikule piiratud. 2-a 2-b 3 Aluse adapteri kinnituskoha jaoks vaadake allolevat tabelit. 2-b valimisel jätke see samm vahele. Mudeli nimi Konksu asukoht KD-85XG85 KD-75XG87 KD-75XG85

4 Määrake kindlaks aluse (20) paigaldamiseks mõeldud kruvide kinnituskohad. Vt tehnilisi andmeid lk 18. 2-a valimisel kasutage aluse adapteri augukohti. HOIATUS Sein, kuhu teler paigaldatakse, peab taluma vähemalt neljakordset teleri massi (Vaadake teleri viitejuhist selle raskust.). Tehke kindlaks seina tugevus, millele teler paigaldatakse. Vajaduse korral tugevdage seina piisaval määral. Aluse paigaldamine seinale

Kasutage vähemalt nelja 8 mm läbimõõduga kruvi või samaväärset (pole komplektis).

3 Kinnitage seinale paigaldamise kinnituse kinnitusdetailid. Kontrollige kinnitusdetaile vastavalt jaotise „Osade kontroll” lõigule „Komplektis SU-WL450-ga” lk 5. Märkus. Kinnitage kinnitusdetailid tugevalt kruvidega. Kui kasutate elektroonilist kruvikeerajat, seadistage kinnitusmomendiks umbes 1,5 N·m {15 kgf·cm}. Säilitage kasutatud või kasutamata osi edaspidiseks kasutamiseks kindlasti turvalises kohas. Hoidke see juhend hilisemaks lugemiseks alles. Standardpaigaldus (2-a) Rihm ʲ Vaherõngas (60 mm) ʷ Kruvi (+PSW 6 x 50) ʸ Rihmaratas ʮ Kruvi (+PSW 6 x 20) ʯ Õhuke paigaldus (2-b) Märkus. Kui kasutate seda paigaldusstiili, ei saa te kasutada teleri tagaküljel olevaid mõningaid terminale. Rihm ʲ Kruvi (+PSW 6 x 20) ʯ Rihmaratas ʮ Vaherõngas (20 mm) ʱ Ettevalmistus teleri paigaldamiseks Teavet aluse paigaldamise kohta leiate seadistusjuhendist. KD-85/75XG85ÿÿ, KD-75XG87ÿÿ 1 Tähistage seinal paigalduskoht.

Aluse või aluse adapter lähedal teleri asukoha tähistamiseks kasutage teipi vms (pole komplektis). Vt järgmist tabelit. Ekraani keskpunkt Teip (1000) (300) Ühik: mm Mudeli nimi Tähise pikkus Ekraani keskpunkti mõõde KD-85XG85ÿÿ

Korrake eelmist etappi ja eemaldage aluse teine pool. Märkus.

Kolm või enam inimest peavad eemaldama lauapealse aluse. Ärge kasutage lauapealse aluse eemaldamisel telerist liigset jõudu, sest selle tulemusel võib teler kukkuda ning põhjustada inimvigastusi või teleri füüsilisi kahjustusi. Teleri kahjustuste vältimiseks käsitsege lauapealset alust ettevaatlikult. Olge ettevaatlik, kui tõstate lauapealse aluse eemaldamisel telerit, kuna lauapealne alus võib ümber kukkuda ja põhjustada kehavigastusi. Olge ettevaatlik, kui eemaldate telerilt lauapealse aluse, et see ei saaks ümber kukkuda ja kahjustada teleri aluseks olevat pinda. 4 Ühendage vajalikud kaablid teleriga. Ühendage kaablid enne teleri paigaldamist seinale. Pärast teleri paigaldamist ei saa kaableid ühendada. Vaadake teleriga komplektis olevat viitejuhti. Märkus.

Tellige kaablite paigutamine seina sisse litsentsitud töövõtjalt. Enne seinale paigaldamist siduge ühenduskaablid kokku, et vältida neile peale astumist. 5 Eemaldage lauapealne alus telerilt.

Eemaldage korraga üks lauapealse aluse pool. Hoidke mõlema käega lauapealsest alusest kindlalt kinni, samal ajal kui keegi teine telerit õhku tõstab. KD-85XG85− 11 (EE) −

Õhuke paigaldus (2-b) Märkus. Kui kasutate seda paigaldusstiili, ei saa te kasutada teleri tagaküljel olevaid mõningaid terminale. Rihm ʲ Kruvi (+PSW 6 x 20) ʯ Rihmaratas ʮ Vaherõngas (20 mm) ʱ 3 Ühendage vajalikud kaablid teleriga. Ühendage kaablid enne teleri paigaldamist seinale. Pärast teleri paigaldamist ei saa kaableid ühendada. Vaadake teleriga komplektis olevat viitejuhti. Märkus. Tellige kaablite paigutamine seina sisse litsentsitud töövõtjalt. Enne seinale paigaldamist siduge ühenduskaablid kokku, et vältida neile peale astumist. KD-65/55XG87ÿÿ, KD-65/55XG85ÿÿ 1 Eemaldage teleri tagaküljelt kruvid. 2 Kinnitage seinale paigaldamise kinnituse kinnitusdetailid. Kontrollige kinnitusdetaile vastavalt jaotise „Osade kontroll” lõigule „Komplektis SU-WL450-ga” lk 5. Märkus. Kinnitage kinnitusdetailid tugevalt kruvidega. Kui kasutate elektroonilist kruvikeerajat, seadistage kinnitusmomendiks umbes 1,5 N·m {15 kgf·cm}. Säilitage kasutatud või kasutamata osi edaspidiseks kasutamiseks kindlasti turvalises kohas. Hoidke see juhend hilisemaks lugemiseks alles. Standardpaigaldus (2-a) Rihm ʲ Vaherõngas (60 mm) ʷ Kruvi (+PSW 6 x 50) ʸ Rihmaratas ʮ Kruvi (+PSW 6 x 20) ʯ− 12 (EE) − 4 Eemaldage lauapealne alus telerilt.

Eemaldage korraga üks lauapealse aluse pool. Hoidke mõlema käega lauapealsest alusest kindlalt kinni, samal ajal kui keegi teine telerit õhku tõstab.

Korrake eelmist etappi ja eemaldage aluse teine pool. Märkus.

Kolm või enam inimest peavad eemaldama lauapealse aluse. Ärge kasutage lauapealse aluse eemaldamisel telerist liigset jõudu, sest selle tulemusel võib teler kukkuda ning põhjustada inimvigastusi või teleri füüsilisi kahjustusi. Teleri kahjustuste vältimiseks käsitsege lauapealset alust ettevaatlikult. Olge ettevaatlik, kui tõstate lauapealse aluse eemaldamisel telerit, kuna lauapealne alus võib ümber kukkuda ja põhjustada kehavigastusi. Olge ettevaatlik, kui eemaldate telerilt lauapealse aluse, et see ei saaks ümber kukkuda ja kahjustada teleri aluseks olevat pinda.− 13 (EE) −

Rihmarataste asukoha kohta aluses või aluse adapteril vt etapi 3 tabelit jaotises „Paigalduskoha valimine”, lk

Veenduge, et teleri hoidmisel puutuks teleri tagakülg vastu alust või aluse adapterit. Märkus. Hoidke telerit kindlalt mõlema käega ja veenduge, et rihm ja teleri allserv oleksid teibiga joondunud. Kandke telerit kolmekesi ja teleri ees olev inimene juhendab asendi muutmise vajaduse korral teisi. Olge teleri seinale paigaldamisel ülimalt ettevaatlik, see kehtib eriti telerit altpoolt toetava inimese kohta, kuna teler võib kukkuda ja tekitada tõsiseid või surmavaid kehavigastusi.

2 Paigaldage teler alusele või aluse adapterile.

Langetage teler ettevaatlikult allapoole ja riputage teleri tagaküljele kinnitatud rihmarattad ettevaatlikult alusele või aluse adapterile, veendudes, et järgite aukude kuju.

Pärast teleri paigaldamist seinale veenduge, et rihmarattad on tugevalt alusele või aluse adapterile kinnitunud.

Laske mõlema käega aeglaselt lahti, veendudes, et teler ei kukuks.

HOIATUS Veenduge, et telerit kannavad vähemalt kaks inimest (või vähemalt kolm inimest, kui teler on 75-tolline või suurem). 3 Teleri alumise osa liikumise takistamine.

Tõmmake rihm pingule ja kinnitage tugevalt seina külge. 2-a 2-b

Kasutage 5 mm läbimõõduga kruvi või samaväärset (pole komplektis). Märkus. Proovige tõmmata teleri alaosa veidi ettepoole, veendumaks, et teler ei liigu ettepoole. Kui teler liigub ettepoole, ei ole see korralikult fikseeritud ja rihm tuleb uuesti tugevalt kinnitada. KD-65/55XG87, KD-65/55XG85 1 Tõstke teler üles.

Rihmarataste asukoha kohta aluses või aluse adapteril vt etapi 3 tabelit jaotises „Paigalduskoha valimine”, lk

Veenduge, et teleri hoidmisel puutuks teleri tagakülg vastu alust või aluse adapterit.

Märkus. Hoidke telerit kindlalt mõlema käega. 2 Paigaldage teler alusele või aluse adapterile.

Langetage teler ettevaatlikult allapoole ja riputage teleri tagaküljele kinnitatud rihmarattad ettevaatlikult alusele või aluse adapterile, veendudes, et järgite aukude kuju.

Pärast teleri paigaldamist seinale veenduge, et rihmarattad on tugevalt alusele või aluse adapterile kinnitunud.

Laske mõlema käega aeglaselt lahti, veendudes, et teler ei kukuks.− 16 (EE) − 2-a

Veenduge, et telerit kannavad vähemalt kaks inimest (või vähemalt kolm inimest, kui teler on 75-tolline või suurem). 3 Teleri alumise osa liikumise takistamine.

Tõmmake rihm pingule ja kinnitage tugevalt seina külge. 2-a 2-b

Kasutage 5 mm läbimõõduga kruvi või samaväärset (pole komplektis). Märkus.

Proovige tõmmata teleri alaosa veidi ettepoole, veendumaks, et teler ei liigu ettepoole. Kui teler liigub ettepoole, ei ole see korralikult fikseeritud ja rihm tuleb uuesti tugevalt kinnitada.− 18 (EE) − Paigaldusjärgne kontroll Kontrollige järgmist.

Rihmarattad on tugevalt alusele või aluse adapterile kinnitunud.

Toite- ja ühenduskaablid ei ole väändunud ega kokku surutud.

Vahelduvvoolu toitekaabli jms paigaldamine valesse kohta võib põhjustada lühise tagajärjel elektrilöögi või tulekahju. Teostage paigaldusjärgne kontroll, et tagada ohutus. Muu teave Teleri seinalt eemaldamisel järgige eelpool kirjeldatud paigaldustoimingut vastupidises järjekorras. HOIATUS

Veenduge, et telerit eemaldavad vähemalt kaks inimest (või vähemalt kolm inimest, kui teler on 75-tolline või suurem). Tehnilised andmed
