KÄYTTÖOHJE Bravia KD75XG8796 SONY

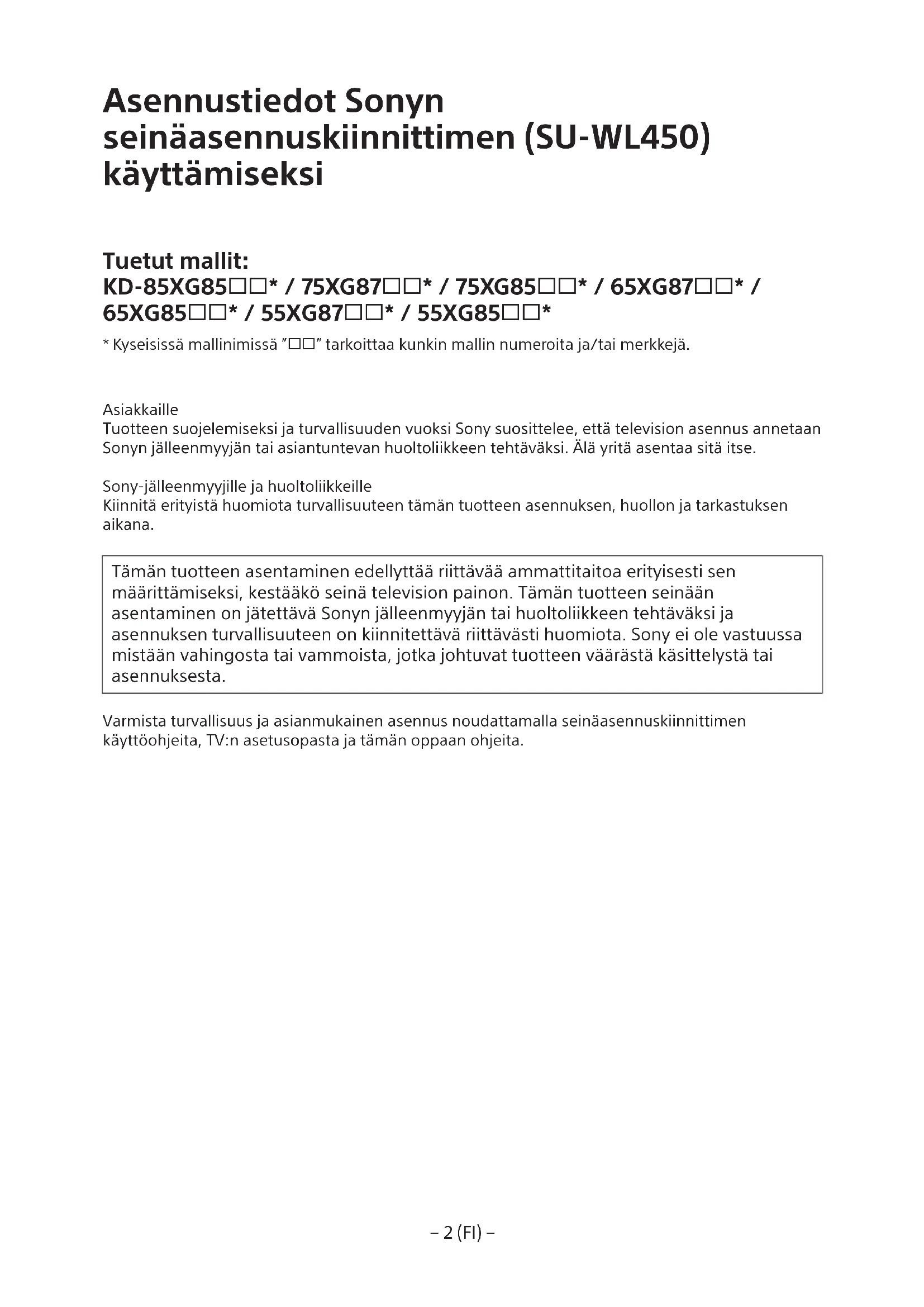

• Kyseisissä mallinimissä ”” tarkoittaa kunkin mallin numeroita ja/tai merkkejä. Asiakkaille Tuotteen suojelemiseksi ja turvallisuuden vuoksi Sony suosittelee, että television asennus annetaan Sonyn jälleenmyyjän tai asiantuntevan huoltoliikkeen tehtäväksi. Älä yritä asentaa sitä itse. Sony-jälleenmyyjille ja huoltoliikkeille Kiinnitä erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, huollon ja tarkastuksen aikana. Tämän tuotteen asentaminen edellyttää riittävää ammattitaitoa erityisesti sen määrittämiseksi, kestääkö seinä television painon. Tämän tuotteen seinään asentaminen on jätettävä Sonyn jälleenmyyjän tai huoltoliikkeen tehtäväksi ja asennuksen turvallisuuteen on kiinnitettävä riittävästi huomiota. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta. Varmista turvallisuus ja asianmukainen asennus noudattamalla seinäasennuskiinnittimen käyttöohjeita, TV:n asetusopasta ja tämän oppaan ohjeita.− 3 (FI) −

Turvallisuus Kiitos, että päätit ostaa tämän tuotteen. Asiakkaille Tämän tuotteen asentaminen edellyttää riittävää ammattitaitoa. Asennus on annettava Sony-jälleenmyyjän tai valtuutetun asentajan tehtäväksi, ja turvallisuuteen on kiinnitettävä erityistä huomiota asennuksen aikana. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta tai muun kuin määritetyn tuotteen asennuksesta. Tämä ei vaikuta (mahdollisiin) lakisääteisiin oikeuksiisi. Sony-jälleenmyyjille Tämän tuotteen asentaminen edellyttää riittävää ammattitaitoa. Lue nämä käyttöohjeet huolellisesti, jotta asennus voidaan suorittaa turvallisesti. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta. Anna tämä käyttöohje asiakkaalle asennuksen jälkeen. Tässä käyttöohjeessa kuvataan tuotteen oikeaoppinen käsittely sekä tärkeät varotoimet onnettomuuksien estämiseksi. Muista lukea tämä ohje huolellisesti ja käyttää tuotetta oikein. Säilytä tämä käyttöohje tulevaa käyttöä varten. Sonyn tuotteet on suunniteltu turvallisuutta ajatellen. Jos tuotteita käytetään väärin, seurauksena voi olla tulipalon, sähköiskun, tuotteen kaatumisen tai putoamisen aiheuttama vakava henkilövahinko. Huomioi turvallisuutta koskevat varotoimet tällaisten onnettomuuksien estämiseksi. VAROTOIMET Määritetyt tuotteet Tämä seinäasennuskiinnitin on tarkoitettu käytettäväksi sille määritettyjen televisioiden kanssa. Tarkista television viiteoppaasta, että seinäasennuskiinnitintä voidaan käyttää. Asiakkaille VAROITUS Jos seuraavia varotoimia ei noudateta, seurauksena voi olla tulipalon, sähköiskun tai tuotteen putoamisen aiheuttama vakava henkilövahinko tai kuolema. Asennuksen saa suorittaa vain valtuutettu asentaja. Pidä lapset poissa asennusalueelta asennuksen aikana. Jos seinäasennuskiinnitintä tai televisiota ei asenneta oikein, seurauksena voi olla seuraavat onnettomuudet. Muista jättää asennus valtuutetun asentajan tehtäväksi.

Televisio saattaa pudota ja aiheuttaa mustelmia, murtumia tai muun vakavan henkilövahingon.

Jos seinä, johon seinäasennuskiinnitin asennetaan, on epävakaa, epätasainen tai se ei ole kohtisuorassa lattiaan nähden, yksikkö saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Seinän on pystyttävä kantamaan vähintään neljä kertaa television paino. (Katso television paino sen viiteoppaasta.)

Jos seinäasennuskiinnitintä ei ole asennettu seinälle tarpeeksi tukevasti, yksikkö saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Muista antaa television siirtäminen tai irrottaminen valtuutetun asentajan tehtäväksi. Jos muut kuin valtuutetut asentavat kuljettavat tai irrottavat television, se saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Varmista, että televisiota kantamassa ja irrottamassa on vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa). Älä irrota ruuveja tms. television kiinnityksen jälkeen. Jos näin tehdään, televisio saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Älä tee muutoksia seinäasennuskiinnittimen osiin. Jos näin tehdään, seinäasennuskiinnitin saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Älä asenna muita laitteita kuin määritelty tuote. Tämä seinäasennuskiinnitin on tarkoitettu käytettäväksi ainoastaan sille määritetyn tuotteen kanssa. Jos asennat muun kuin määritetyn laitteen, se saattaa pudota ja rikkoutua ja aiheuttaa henkilö- tai omaisuusvahingon. Älä kohdista seinäasennuskiinnittimeen television lisäksi muuta kuormaa. Älä ravista televisiota vasemmalle/oikealle tai ylös/alas. Jos näin tehdään, televisio saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Älä nojaa tai riipu televisiosta. Älä nojaa tai riipu televisiosta, sillä se saattaa pudota ja aiheuttaa vakavan henkilövahingon. VAROTOIMET Jos seuraavia varotoimia ei noudateta, seurauksena voi olla henkilö- tai omaisuusvahinko. Älä käytä liikaa voimaa tuotteen puhdistuksen tai huollon yhteydessä. Älä paina television yläsivulta liialla voimalla. Jos näin tehdään, televisio saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Varotoimet

Jos seinäasennuskiinnittimeen asennettua televisiosta käytetään pitkään, television takana tai yläpuolella oleva seinäpinta voi värjääntyä tai tapetti irrota seinämateriaalista riippuen.

Jos seinäasennuskiinnitin irrotetaan sen seinään asentamisen jälkeen, seinään jää ruuvinreiät.

Älä käytä seinäasennuskiinnitintä paikassa, johon kohdistuu mekaanista tärinää. Seinäasennuskiinnittimen asentaminen Sony-jälleenmyyjille VAROITUS Seuraavat ohjeet ovat ainoastaan Sony-jälleenmyyjille. Muista lukea edellä olevat turvallisuusvarotoimet ja kiinnitä erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, huollon ja tarkastuksen aikana.− 4 (FI) − Älä asenna seinäasennuskiinnitintä seinäpintoihin, joissa television kulmat tai sivut ulkonevat seinäpinnasta. Älä asenna seinäasennuskiinnitintä pylvääseen tai vastaaviin seinäpintoihin, joissa television kulmat tai sivut ulkonevat seinäpinnasta. Jos henkilö tai esine osuus television ulkonevaan kulmaan tai sivuun, seurauksena voi olla henkilö- tai omaisuusvahinko. Älä asenna televisiota ilmastointilaitteen ylä- tai alapuolelle. Jos televisio altistuu ilmastointilaitteen vesivuodoille tai ilmavirralle pitkiä aikoja, seurauksena voi olla tulipalo, sähköisku tai television toimintahäiriö. Muista asentaa seinäasennuskiinnitin tukevasti seinään tässä käyttöohjeessa annettujen ohjeiden mukaisesti. Jos jokin ruuveista on löysällä tai pudonnut, seinäasennuskiinnitin saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Muista käyttää seinämateriaalille sopivia ruuveja ja asenna yksikkö tukevasti vähintään neljällä 8 mm:n ruuvilla (tai vastaavalla). Muista käyttää toimitettuja ruuveja ja kiinnitysosia oikein ja noudata tässä käyttöohjeessa annettuja ohjeita. Jos käytät korvaavia osia, televisio saattaa pudota ja aiheuttaa henkilövahingon tai vahingoittaa televisiota. Muista koota kiinnitin oikein noudattamalla tässä käyttöohjeessa selitettyä menetelmää. Jos jokin ruuveista on löysällä tai pudonnut, televisio saattaa pudota ja aiheuttaa henkilövahingon tai vahingoittaa televisiota. Muista kiristää ruuvit kunnolla tarkoitettuihin kohtiin. Jos näin ei tehdä, televisio saattaa pudota ja rikkoutua sekä aiheuttaa henkilö- tai omaisuusvahingon. Varo kohdistamasta televisioon iskuja asennuksen aikana. Jos televisioon kohdistuu isku, televisio saattaa pudota ja rikkoutua sekä aiheuttaa henkilö- tai omaisuusvahingon. Televisio on asennettava seinään, joka on sekä kohtisuora että tasainen. Jos näin ei tehdä, televisio saattaa pudota ja rikkoutua sekä aiheuttaa henkilö- tai omaisuusvahingon. Kun televisio on asennettu oikein, kiinnitä kaapelit kunnolla. Jos henkilöitä tai esineitä sotkeutuu kaapeleihin, seurauksena saattaa olla henkilövahinko tai television vahingoittuminen. Älä anna virtajohdon ja liitäntäkaapelin jäädä puristuksiin. Jos virtajohto tai liitäntäkaapeli jää puristuksiin laitteen ja seinän väliin tai niitä taitetaan tai kierretään voimalla, sisäiset johtimet voivat tulla näkyviin ja seurauksena on oikosulku tai katkos. Tämä voi aiheuttaa tulipalon tai sähköiskun. Seinäasennuskiinnittimen seinäkiinnitykseen tarvittavat ruuvit eivät sisälly toimitukseen. Käytä seinämateriaalille ja -rakenteelle sopivia ruuveja, kun kiinnität seinäasennuskiinnittimen.− 5 (FI) −

Television asennus seinään Asennusmenetelmä vaihtelee eri televisioilla. Käytä seinäasennuskiinnitintä SU-WL450 television asentamiseksi seinälle. Huomautus

Pane irrotetut ruuvit talteen turvalliseen paikkaan pois lasten ulottuvilta. Asennuksen valmistelu

Ota TV:n viiteopas ja asetusopas esille ennen asennusta.

Hanki ennen kokoonpanoa valmiiksi ruuveihin sopiva ristipääruuvitaltta.

Tarkista television asennuskohta.

Pidä valmiina vähintään neljä halkaisijaltaan 8 mm:n ja yksi 5 mm:n ruuvi tai vastaava (lisävaruste). Valitse seinämateriaalille sopivat ruuvit. Osien tarkistaminen Toimitetaan SU-WL450:n mukana

• Tarkista, että kaikki osat on toimitettu. Jalusta (20) (1) Hihnapyörä (2) PSW 6x20 (4) PSW 4x20 ja holkki (2) Välike (20) (2) Hihna (1) Holkki (20) (M4) (2) PSW 4x20 (2) Jalustan sovitin (2) PSW 4x10 (8) Välike (60) (2) PSW 6x50 (2) Holkki (M4) (2) PSW 4x50 (2) Sisällysluettelo Asennuksen valmistelu p. 5
• Osien tarkistaminen p. 5
• Asennuspaikan määrittäminen p. 6
• Jalustan asennus seinään p. 8
• Television asennuksen valmistelu p. 9
• KD-85/75XG85, KD-75XG87 p. 9
• KD-65/55XG87, KD-65/55XG85 p. 11
• Television asennus seinään p. 13
• KD-85/75XG85, KD-75XG87 p. 13
• KD-65/55XG87, KD-65/55XG85 p. 15
• Asennuksen tarkistaminen p. 18
• Muuta tietoa p. 18
• Tekniset tiedot − 6 (FI) − Asennuspaikan määrittäminen 1 Määritä asennuspaikka. Varmista, että seinä on riittävän iso televisiolle ja pystyy kantamaan vähintään neljä kertaa television painon. Katso seuraava taulukko television asentamiseksi seinälle. Katso television paino television viiteoppaasta. Ruudun keskipiste Normaali asennus Kapea asennus Yksikkö: mm Mallinimi Näytön mitat Ruudun keskikohdan mitta Asennuspituus Normaali asennus Kapea asennus KD-85XG85 p. 18

HuomautusTaulukon arvot voivat vaihdella hieman asennuksen mukaan.Kun televisio on asennettu seinälle, sen yläreuna on hieman eteenpäin kallellaan.− 7 (FI) −

Jätä sopiva väli television ja katon sekä seinän esiintyöntyvien osien välillä seuraavan kuvan mukaisesti. Yksikkö: mm

Noudata seuraavia ohjeita asianmukaisen ilmanvaihdon varmistamiseksi ja lian tai pölyn kerääntymisen estämiseksi:ˋ Älä asenna televisiota takaosan varaan, ylösalaisin, takaperin tai sivuttain.ˋ Älä sijoita televisiota hyllyn, maton tai vuoteen päälle tai kaappiin.ˋ Älä peitä televisiota millään tekstiilillä tai muilla vastaavilla, esimerkiksi verhoilla tai sanomalehdillä jne. ˋ Älä asenna televisiota alla olevien kuvien mukaisesti. Ilmankierto estynyt. Seinä Huomautus

Jos kaapeli on tarkoitus vetää seinän sisälle, tee seinään reikä kaapeleille ennen asennuksen aloittamista. Estää kaapeleiden jääminen puristuksiin tekemällä seinään reikä jalustan (20) , Jalustan sovitin ja välikkeen (20) , välikkeen (60) kehän ulkopuolelle. 2 Valitse seinäasennustapa. Etäisyys TV:n takasivulta seinään voidaan valita seuraavasti. 2-a Normaali asennus 2-b Kapea asennus Katso kohdan 1 taulukko. VAROITUS

Kun valitaan 2-b, pääsy takana oleviin liittimiin on rajallinen. 2-a 2-b 3 Katso jalustan sovittimen kiinnityspaikka alla olevasta taulukosta. Jos valitaan 2-b, ohita tämä vaihe. Mallinimi Koukun sijainti KD-85XG85 KD-75XG87 KD-75XG85

4 Määritä ruuvien paikat jalustan (20) asentamiseksi. Katso tiedot sivulta 18. Kun valitaan 2-a, käytä reikien paikkoja jalustan sovittimessa . VAROITUS Seinän, johon televisio asennetaan, on pystyttävä kantamaan vähintään neljä kertaa television paino (Katso television paino sen viiteoppaasta.). Määritä seinän kestävyys, johon televisio asennetaan. Vahvista seinää tarvittaessa riittävästi. Jalustan asennus seinään

Käytä vähintään neljää halkaisijaltaan 8 mm:n tai vastaavaa ruuvia (lisävaruste).

Asenna neljä ruuvia jalustan sovittimeen ja jalustaan (20) (vain 2-a).

Asenna jalusta (20) seinään vaakasuorassa. 2-a

3 Kiinnitä seinäasennuskiinnittimen kiinnitysosat. Tarkista kiinnitysosat sivun 5 kappaleen ”Osien tarkistaminen” kohdan ”Toimitetaan SU-WL450:n mukana” mukaisesti. Huomautus Kiinnitä kiinnitysosat tukevasti käyttämällä ruuveja. Jos käytät sähkötoimista ruuvinväännintä, valitse kiristysvoiman asetukseksi noin 1,5 N·m {15 kgf·cm}. Säilytä käytetyt tai käyttämättömät osat turvallisessa paikassa tulevaa käyttötarvetta varten. Säilytä tämä käyttöohje tulevaa käyttöä varten. Normaali asennus (2-a) Hihna ʲ Välike (60 mm) ʷ Ruuvi (+PSW 6 x 50) ʸ Hihnapyörä ʮ Ruuvi (+PSW 6 x 20) ʯ Kapea asennus (2-b) Huomautus Joitakin TV:n takana olevia liitäntöjä ei voi käyttää, kun käytetään tätä asennustapaa. Hihna ʲ Ruuvi (+PSW 6 x 20) ʯ Hihnapyörä

Välike (20 mm) ʱ Television asennuksen valmistelu Katso asetusoppaasta ohjeita jalustan asennukseen. KD-85/75XG85ÿÿ, KD-75XG87ÿÿ 1 Merkitse asennuspaikka seinään.

Merkitse television paikka jalustan tai jalustan sovittimen läheisyyteen esim. maalarinteippiä (lisävaruste) käyttämällä. Katso alla oleva kuva ja taulukko. Ruudun keskipiste Maalarinteippi (1 000) (300) Yksikkö: mm Mallinimi Merkinnän pituus Ruudun keskikohdan mitta KD-85XG85ÿÿ

Toista edellinen vaihe ja poista pöytäjalustan toinen sivu. Huomautus

Pöytäjalustan irrottamisessa tarvitaan vähintään kolme henkilöä. Varo käyttämästä liiallista voimaa irrottaessasi pöytäjalustaa TV:stä, jotta TV ei kaadu ja vahingoitu tai aiheuta henkilövahinkoa. Käsittele pöytäjalustaa varovasti, jotta TV ei vahingoitu. Ole varovainen nostaessasi pöytäjalustasta irrotettua televisiota, sillä pöytäjalusta voi kaatua ja aiheuttaa henkilövahingon. Ole varovainen irrottaessasi pöytäjalustaa televisiosta, jotta televisio ei kaadu ja vahingoita pöydän pintaa. 4 Liitä tarvittava(t) kaapeli(t) televisioon. Muista liittää kaapelit ennen television asennusta seinään. Kaapeleita ei voi liittää sen jälkeen, kun televisio on asennettu. Katso television mukana toimitettu viiteopas. Huomautus

Anna kaapeleiden seinään asentaminen valtuutetun asentajan tehtäväksi. Niputa liitäntäkaapelit yhteen ennen seinäasennusta, jotta et astu niiden päälle. 5 Irrota pöytäjalusta televisiosta.

Poista pöytäjalustan sivut yksi kerrallaan. Pitele pöytäjalustaa tukevasti molemmilla käsillä, kun toiset henkilöt nostavat TV:tä. KD-85XG85− 11 (FI) −

Normaali asennus (2-a) Hihna ʲ Välike (60 mm) ʷ Ruuvi (+PSW 6 x 50) ʸ Hihnapyörä ʮ Ruuvi (+PSW 6 x 20) ʯ Kapea asennus (2-b) Huomautus Joitakin TV:n takana olevia liitäntöjä ei voi käyttää, kun käytetään tätä asennustapaa. Hihna ʲ Ruuvi (+PSW 6 x 20) ʯ Hihnapyörä ʮ Välike (20 mm) ʱ 3 Liitä tarvittava(t) kaapeli(t) televisioon. Muista liittää kaapelit ennen television asennusta seinään. Kaapeleita ei voi liittää sen jälkeen, kun televisio on asennettu. Katso television mukana toimitettu viiteopas. Huomautus Anna kaapeleiden seinään asentaminen valtuutetun asentajan tehtäväksi. Niputa liitäntäkaapelit yhteen ennen seinäasennusta, jotta et astu niiden päälle. KD-65/55XG87ÿÿ, KD-65/55XG85ÿÿ 1 Irrota ruuvit television takaa. 2 Kiinnitä seinäasennuskiinnittimen kiinnitysosat. Tarkista kiinnitysosat sivun 5 kappaleen ”Osien tarkistaminen” kohdan ”Toimitetaan SU-WL450:n mukana” mukaisesti. Huomautus Kiinnitä kiinnitysosat tukevasti käyttämällä ruuveja. Jos käytät sähkötoimista ruuvinväännintä, valitse kiristysvoiman asetukseksi noin 1,5 N·m {15 kgf·cm}. Säilytä käytetyt tai käyttämättömät osat turvallisessa paikassa tulevaa käyttötarvetta varten. Säilytä tämä käyttöohje tulevaa käyttöä varten.− 12 (FI) − 4 Irrota pöytäjalusta televisiosta.

Poista pöytäjalustan sivut yksi kerrallaan. Pitele pöytäjalustaa tukevasti molemmilla käsillä, kun toiset henkilöt nostavat TV:tä.

Toista edellinen vaihe ja poista pöytäjalustan toinen sivu. Huomautus

Pöytäjalustan irrottamisessa tarvitaan vähintään kolme henkilöä. Varo käyttämästä liiallista voimaa irrottaessasi pöytäjalustaa TV:stä, jotta TV ei kaadu ja vahingoitu tai aiheuta henkilövahinkoa. Käsittele pöytäjalustaa varovasti, jotta TV ei vahingoitu. Ole varovainen nostaessasi pöytäjalustasta irrotettua televisiota, sillä pöytäjalusta voi kaatua ja aiheuttaa henkilövahingon. Ole varovainen irrottaessasi pöytäjalustaa televisiosta, jotta televisio ei kaadu ja vahingoita pöydän pintaa.− 13 (FI) −

Television asennus seinään KD-85/75XG85, KD-75XG87 1 Nosta televisio paikoilleen.

Katso hihnapyörien ripustuspaikka jalustassa tai jalustan sovittimessa kohdan ”Asennuspaikan määrittäminen” vaiheen 3 taulukosta sivulta 7.

Varmista televisiota nostaessasi, että television takapuoli koskettaa jalustaa tai jalustan sovitinta. Huomautus Kannattele televisiota tukevasti molemmilla käsillä ja varmista, että hihna ja television alareuna ovat linjassa maalarinteipin kanssa. Varmista, että television kantamiseen osallistuu kolme henkilöä, ja kanna televisiota siten, että television edessä seisova henkilö opastaa muita asennon säätämisessä. Ole varovainen asentaessasi televisiota seinälle ja varmista erityisesti televisiota alapuolelta kannattelevan henkilön turvallisuus, sillä televisio voi aiheuttaa pudotessaan vakavan henkilövahingon tai kuoleman.

2 Asenna televisio jalustaan tai jalustan sovittimeen.

Liu'uta televisiota varovasti alaspäin ja ripusta television taakse kiinnitetyt hihnapyörät jalustaan tai jalustan sovittimeen siten, että ne ovat oikein rei'issä.

Kun televisio on asennettu seinään, tarkista, että hihnapyörät ovat kunnolla kiinni jalustassa tai jalustan sovittimessa.

Varmista, että televisio ei putoa, irrottamalla otteesi varovasti.

Poista maalarinteippi seinästä, kun televisio on asennettu paikoilleen.− 14 (FI) − 2-a

VAROITUS Varmista, että vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa) kannattelee televisiota sen kantamisen aikana. 3 Television alaosan liikkumisen estäminen.

Poista löysät hihnasta ja kiinnitä se tukevasti seinään. 2-a 2-b

Käytä halkaisijaltaan 5 mm:n ruuvia tai vastaavaa (lisävaruste). Huomautus Varmista yrittämällä vetää television alaosaa hieman itseäsi kohti, ettei se liiku eteenpäin. Jos liikettä havaitaan, sitä ei ole kiinnitetty oikein ja hihna on kiinnitettävä tukevasti uudelleen. KD-65/55XG87, KD-65/55XG85 1 Nosta televisio paikoilleen.

Katso hihnapyörien ripustuspaikka jalustassa tai jalustan sovittimessa kohdan ”Asennuspaikan määrittäminen” vaiheen 3 taulukosta sivulta 7.

Varmista televisiota nostaessasi, että television takapuoli koskettaa jalustaa tai jalustan sovitinta.

Huomautus Pidä TV:stä kiinni tukevasti molemmilla käsillä. 2 Asenna televisio jalustaan tai jalustan sovittimeen.

Liu'uta televisiota varovasti alaspäin ja ripusta television taakse kiinnitetyt hihnapyörät jalustaan tai jalustan sovittimeen siten, että ne ovat oikein rei'issä.

Kun televisio on asennettu seinään, tarkista, että hihnapyörät ovat kunnolla kiinni jalustassa tai jalustan sovittimessa.

Varmista, että televisio ei putoa, irrottamalla otteesi varovasti.− 16 (FI) − 2-a

Varmista, että vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa) kannattelee televisiota sen kantamisen aikana. 3 Television alaosan liikkumisen estäminen.

Poista löysät hihnasta ja kiinnitä se tukevasti seinään. 2-a 2-b

Käytä halkaisijaltaan 5 mm:n ruuvia tai vastaavaa (lisävaruste). Huomautus

Varmista yrittämällä vetää television alaosaa hieman itseäsi kohti, ettei se liiku eteenpäin. Jos liikettä havaitaan, sitä ei ole kiinnitetty oikein ja hihna on kiinnitettävä tukevasti uudelleen.− 18 (FI) − Asennuksen tarkistaminen Tarkista seuraavat kohdat.

Hihnapyörät on ripustettu kunnolla jalustaan tai jalustan sovittimeen.

Johto ja kaapeli eivät ole kiertyneenä tai puristuksissa.

Hihna on tiukalla eikä siinä ole löysää. VAROITUS

Virtajohdon jne. virheellinen sijoitus saattaa aiheuttaa tulipalon tai sähköiskun oikosulun vuoksi. Muista tarkistaa valmis asennus turvallisuuden vuoksi. Muuta tietoa Televisio irrotetaan asennukseen nähden päinvastaisessa järjestyksessä. VAROITUS

Varmista, että vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa) kannattelee televisiota sen irrottamisen aikana. Tekniset tiedot
