KÄYTTÖOHJE KD65XH9505 SONY

• Lue ennen TV:n käyttöä “Turvallisuusohjeet”.

• Lue turvallisuutta koskevat lisätiedot mu kana toimitetusta turvaohjeistuksesta.• Asennusoppaassa ja tässä käyttöohjeessa käytetyt kuvat ja piirrokset ovat ohjeellisia ja voivat poiketa kyseisestä tuotteesta.
• Mallinimen “xx”-kirjain vastaa numeroa, jok a liittyy rakenteeseen, väriin tai TV-järjestelmään. Tunnistemerkintöjen sijainti Mallinumerotiedot, valmistuspäivämäärä (vuosi/kuukausi) ja jännitemerkintä sijaitsevat television takaosassa tai pakkauksessa.

Radiolaitteisiin liittyvä huomautus Sony Corporation vakuuttaa, että radiolaitetyypit KD-85XH9505, KD-49XH9505 ovat direktiivin 2014/53/EU mukaisia. EU-vaatimustenmukaisuusvakuutuksen täysimittainen teksti on saatavilla seuraavassa internetosoitteessa: https://www.compliance.sony.eu/Huomautus asiakkaille: seuraavat tiedot koskevat ainoastaan laitteita, joita myydään EU:n direktiivejä noudattavissa maissa.Seuraavat tätä radiolaitetta koskevat käyttörajoitukset tai käyttövaltuutusvaatimukset ovat voimassa maissa AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : Taajuudet 5 150 - 5 350 MHz on rajoitettu vain sisäkäyttöön. Turvallisuusohjeet Asennus ja käyttö Noudata television asennuksessa ja käytössä seuraavia ohjeita välttääksesi tulipalon tai sähköiskun vaaran tai laitteen vaurioitumisen ja/tai henkilövahingot. Asennus

• Televisio on sijoitettava helposti käsillä olevan verkkopistorasian lähelle.• Aseta televisio tukevalle, tasaiselle alustalle, ettei se kaadu ja aiheuta henkilö- tai omaisuusvahinkoja.• Asenna televisio paikkaan, jossa sitä ei voida vetää, työntää tai kaataa.
• A senna televisio niin, ettei TV:n pöytäjalusta työnny televisiotason (ei sisälly toimitukseen) ulkopuolelle. Jos TV:n pöytäjalusta työntyy televisiotason ulkopuolelle, TV voi kaatua tai pudota ja aiheuttaa henkilövahingon tai television vaurioitumisen. Laitteen kuljettaminen ja siirtäminen

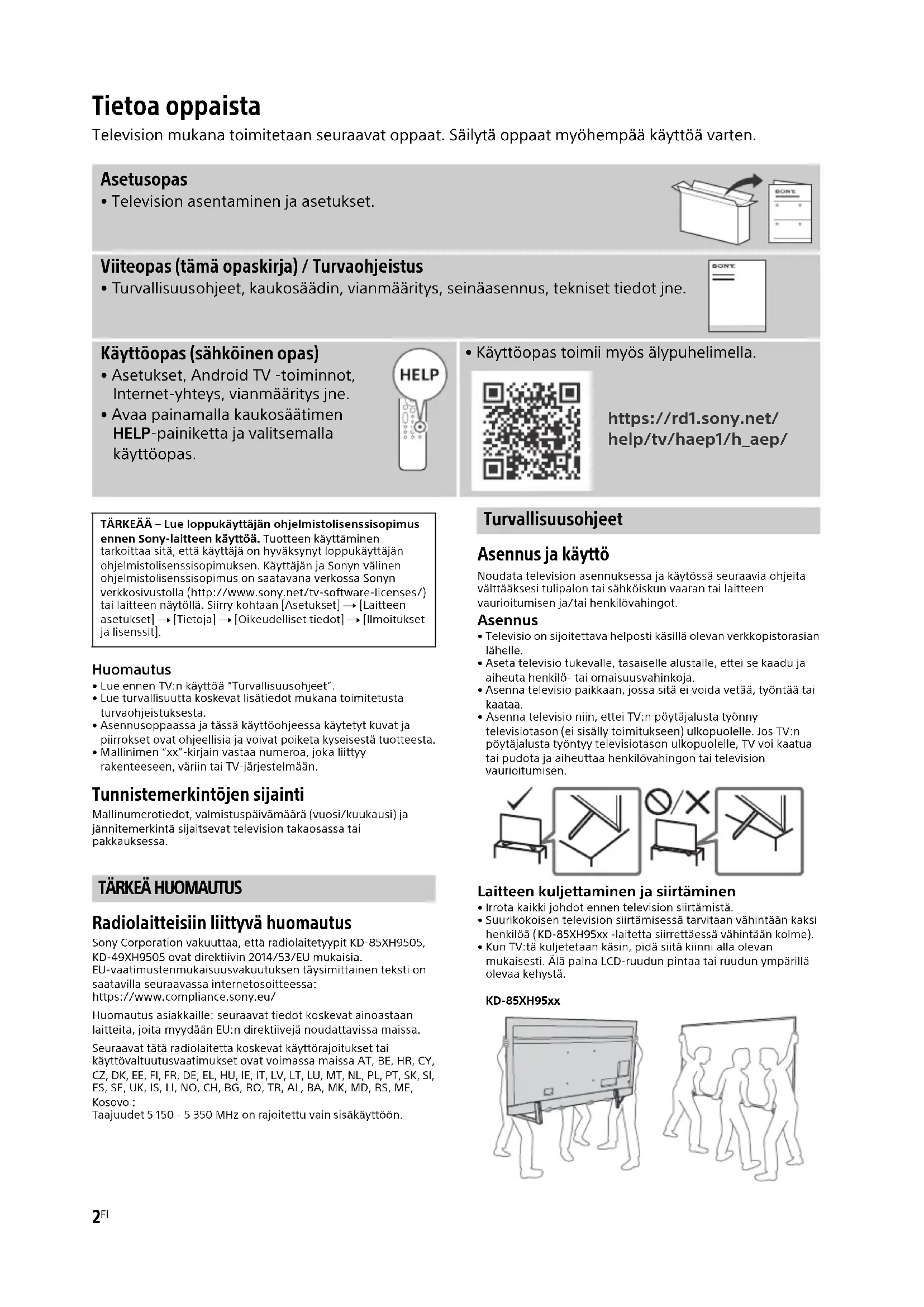

• Irrota kaikki johdot ennen television siirtämistä.• Suurikokoisen television siirtämisessä tarvitaan vähintään kaksi henkilöä (KD-85XH95xx -laitetta siirrettäessä vähintään kolme).• Kun TV:tä kuljetetaan käsin, pidä siitä kiinni alla olevan mukaisesti. Älä paina LCD-ruudun pintaa tai ruudun ympärillä olevaa kehystä.KD-85XH95xx Tietoa oppaista Television mukana toimitetaan seuraavat oppaat. Säilytä oppaat myöhempää käyttöä varten. Asetusopas

• Television asentaminen ja asetukset. Viiteopas (tämä opaskirja) / Turvaohjeistus

• Turvallisuusohjeet, kaukosäädin, vianmääritys, seinäasennus, tekniset tiedot jne. Käyttöopas (sähköinen opas)

• Asetukset, Android TV -toiminnot, Internet-yhteys, vianmääritys jne.

• Avaa painamalla kaukosäätimen HELP-painiketta ja valitsemalla käyttöopas.

• Käyttöopas toimii myös älypuhelimella. https://rd1.sony.net/ help/tv/haep1/h_aep/ TÄRKEÄÄ – Lue loppukäyttäjän ohjelmistolisenssisopimus ennen Sony-laitteen käyttöä. Tuotteen käyttäminen tarkoittaa sitä, että käyttäjä on hyväksynyt loppukäyttäjän ohjelmistolisenssisopimuksen. Käyttäjän ja Sonyn välinen ohjelmistolisenssisopimus on saatavana verkossa Sonyn verkkosivustolla (http://www.sony.net/tv-software-licenses/) tai laitteen näytöllä. Siirry kohtaan [Asetukset] t [Laitteen asetukset] t [Tietoja] t [Oikeudelliset tiedot] t [Ilmoitukset ja lisenssit]. SB2 EU RG FI.book Page 2 Monday, December 9, 2019 11:05 AMC:\Users\CHAILING_2\Desktop\SBH2_SBL2\EU\ML\10FI\FY20\5014725111_10FI.fm master page: Right KD-85XH95xx / 49XH95xx 5-014-725-11(1)

KD-49XH95xx• Älä altista laitetta iskuille tai liialliselle tärinälle kuljetuksen aikana.• Kun toimitat television huoltoon, tai kun kuljetat sitä muuton yhteydessä, pakkaa laite alkuperäiseen pakkaukseen ja suojaa se alkuperäisillä pakkausmateriaaleilla.Kaatumisen estäminen Kaukosäädin ja TV Kaukosäätimen muoto sekä kaukosäätimen painikkeiden sijainti, saatavuus ja toiminta saattavat vaihdella alueen/maan/TV-mallin mukaan. (Mikrofoni): Käytä Google Assistantia*

. Television käyttövinkkejä saat painamalla (mikrofoni) -painiketta ja sanomalla ”äänivihjeet”.*

//// : Navigointiin ja valitsemiseen ruutuvalikoissa. TV: Näytä television kanavaluettelo tai vaihda tuloon.

(TV-valmiustila) Numeropainikkeet / (Tiedot/tekstin paljastus): Näytä tiedot. (Teksti): Näytä tekstitiedot. Google Play / NETFLIX*

Väripainikkeet GUIDE/ : Näytä television tai kaapeli-/ satelliittivastaanottimen digitaalinen ohjelmaopas*

8 mm – 12 mmM6-ruuvi (ei sisälly toimitukseen)Ruuvi (ei sisälly toimitukseen)Nuora (ei sisälly toimitukseen)1,5 N·m{15 kgf·cm}

REC LIST: Näyttää USB-kiintolevyn tai DVR-laitteen tallennuslistan*

(Tulosignaalin valinta): Näytä ja valitse ohjelmalähde, jne. (Pika-asetukset): Näytä Pika-asetukset. BACK/ HOME +/– (Äänenvoimakkuus) (Hyppää) (Mykistys)*

CH +/–//: Valitse kanava tai seuraava () / edellinen () sivu. AUDIO: Valitsee äänen monikieliselle tai kaksiääniselle ohjelmalle (riippuu ohjelmalähteestä). (Tekstityksen asetukset) HELP: Näytä Ohje-valikko.

REC: Tallentaa katselemasi ohjelman USB-kiintolevylle tai DVR-laitteelle*

EXIT (Virta)/+/- Kaukosäädinanturi / Valotunnistin / Valaistuksen LED Sisäisen mikrofonin*

/ LED Ota sisäinen mikrofoni käyttöön painamalla kaukosäätimen (MIC) -painiketta ja noudattamalla näytön ohjeita. *1 Valotunnistin toimii pimeässä käytettäessä ja valaisee kaukosäätimen painikkeet. Sisäisen taustavalon voi sammuttaa.*2 Vain RMF-TX611E. Saat kaukosäätimen mallinimen selville avaamalla kaukosäätimen kannen ja katsomalla sen sisällä olevaa tarraa.*3 Vain tietyt alueet/maat/TV-mallit/kielet.*4 Google Assistant tai puhehaku vaativat nternet-yhteyden.*5 [Kaapeli-/satellittivastaanotin] -asetus on ääritettävä. 6 Helppokäyttötoiminto käynnistyy pitämällä ykistys) -näppäintä alhaalla.*7 Valmiustilan virrankulutus kasvaa, koska sisäinen mikrofoni kuuntelee aina, kun se on otettu käyttöön. Television asennus seinälle Lisävarusteena saatavan Seinäasennuskiinnittimen käyttäminen (SU-WL450)* (ei sisälly toimitukseen) Asiakkaille: Tuotteen suojelemiseksi ja turvallisuuden vuoksi Sony s uosittelee, että television asennus annetaan Sonyn jälleenmyyjän tai luvallisen urakoitsijan tehtäväksi. Älä yritä asentaa sitä itse. Sony-jälleenmyyjille ja -urakoitsijoille: Kiinnitä erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, huollon ja tarkastuksen aikana. Seinäasennuskiinnitin asennustiedot Tässä TV:n käyttöoppaassa kuvataan vain vaiheet, joilla TV valmistellaan seinäasennusta varten ennen kuin se asennetaan seinälle. Ohjeita Seinäasennuskiinnittimen asennukseen on TV-mallisi tuotesivun Asennustiedot (Seinäasennuskiinnitin) -kohdassa. https://www.sony.eu/support Seinäasennuksen valmistelu Muista kiinnittää pöytäjalusta Asetusopas mukaisesti ennen kuin asennat TV:n seinään.

• Kiinnitä televisio Seinäasennuskiinnittimeen ennen kuin li ität kaapelit.

• Noudata oman mallisi Seinäasennuskiinnittimen mukana toimitettuja ohjeita. Tämän TV:n asentaminen edellyttää riittävää ammattitaitoa erityisesti sen määrittämiseksi, kestääkö seinä television painon.

• Tämän tuotteen seinään asentaminen on jätettävä Sonyn jälleenmyyjän tai luvallisen urakoitsijan tehtäväksi ja asennuksen turvallisuuteen on kiinnitettävä riittävästi huomiota. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta.

• Seinäasennuskiinnittimen ruuvit eivät sisälly toimitukseen.

• Seinäasennuksen saa suorittaa ainoastaan asiantunteva henkilöstö.

• Turvallisuussyistä on erittäin tärkeää käyttää Sonyn varusteita: Seinäasennuskiinnitin SU-WL450

• Muista käyttää Seinäasennuskiinnittimen mukana toimitettuja ruuveja, kun kiinnität Seinäasennuskiinnittimen TV-vastaanottimeen. Mukana toimitetut ruuvit on suunniteltu kuvan mukaisesti Seinäasennuskiinnittimen asennuspinnasta mitattuna. Ruuvien halkaisija ja pituus vaihtelevat riippuen Seinäasennustelineen mallista. Muiden kuin mukana toimitettujen ruuvien käyttö voi aiheuttaa vaurioita television sisäosiin, television putoamisen tai muuta vahinkoa.

• Varmista, että käyttämättömät ruuvit ja pöytäjalusta ovat varmassa tallessa, kunnes olet valmis kiinnittämään pöytäjalustan. Pidä ruuvit poissa pienten lasten ulottuvilta.
• Vain rajoitetuilla alueilla/maissa/TV-malleissa. Irrota ruuvit TV:n takaosasta. Vianmääritys Yleisissä vianmäärityskysymyksissä, kuten: musta näyttö, ei ääntä, jähmettynyt kuva, TV ei reagoi tai verkko on kadonnut, suorita seuraavat vaiheet. 1 Käynnistä TV uudelleen pitämällä kaukosäätimen virtapainiketta alhaalla noin viisi sekuntia. TV käynnistyy uudelleen. Jos televisio ei ala toimia, kokeile irrottamalla virtajohto. Paina tämän jälkeen television virtapainiketta ja vapauta se. Odota kaksi minuuttia ja kytke verkkovirtajohto pistorasiaan. 2 Lisätietoja apuvalikosta painamalla HELP kaukosäätimessä. 3 Yhdistä TV:si Internetiin ja suorita ohjelmistopäivitys. Sony suosittelee pitämään TV:n ohjelmiston päivitettynä. Ohjelmistopäivitykset antavat uusia ominaisuuksia ja parantavat suoritustehoa. 4 Käy Sonyn tukisivustolla (tiedot löytyvät tämän opaskirjan lopusta). Kun kytket TV:n verkkovirtaan, TV ei välttämättä kytkeydy heti päälle vaikka painaisit virtapainiketta kaukosäätimestä tai TV:stä. Järjestelmän alustaminen vie aikaa. Odota noin minuutti ja yritä sitten uudelleen. Kaukosäädin ei toimi.

• Vaihda paristot. Lapsilukon salasana on unohtunut.

• Kirjoita ensin PIN-koodi 9999 ja anna sitten uusi PIN-koodi. 8 mm – 12 mmRuuvi (M6)SeinäasennuskiinnitinTV:n takakansi Katso vianmäärityksen lisätiedot Käyttöoppaasta.

Tekniset tiedot Järjestelmä Näyttöpaneeli: LCD-paneeli, LED-taustavalo TV-järjestelmä: Maa-/aluevalinnasta/ TV-mallista riippuen Analoginen: B/G, D/K, I Digitaalinen: DVB-T/DVB-C/DVB-T2*

: DVB-S/DVB-S2 Värijärjestelmä: PAL/SECAM/NTSC3.58 (Vain video)/NTSC4.43 (Vain video) Kanavien näkyvyysalue: Maa-/aluevalinnasta/ TV-mallista riippuen Analoginen: UHF/VHF/johto Digitaalinen: UHF/VHF/johto Satelliitti*

: IF-taajuus 950-2 150 MHz Äänentoisto: 10 W + 10 W Langaton teknologia Protokolla IEEE 802.11a/b/g/n/ac Bluetooth® versio 4.2 Taajuuskaista(t) Tulo-/lähtöliitännät Antenni/kaapeli 75 ohmin ulkoinen liitäntä VHF/UHF-liittimelle Satelliittiantenni*

Naaraspuolinen F-tyypin liitin, 75 ohmia. DiSEqC 1.0, LNB 13 V/18 V & 22 kHz ohjaus, Yhden kaapelin jakelu E N50494. / AV IN Video/Audio-tulo (miniliitäntä) HDMI IN 1/2/3/4 (tukevat 4K-tarkkuutta, HDCP

Audio: eARC (Enhanced Audio Return Channel)-tilassa Katso lisätietoja Käyttöoppaasta. Muussa kuin eARC-tilassa 5,1.-kanavainen lineaarinen PCM: 32/44,1/ 48/88,2/96/176,4/192 kHz 16/20/24 bittiä, Dolby Audio, Dolby Atmos, DTS eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (Vain HDMI IN 3)*

eARC-tilassa Katso lisätietoja Käyttöoppaasta. ARC-tilassa Kaksikanavainen lineaarinen PCM: 48 kHz 16 bittiä, Dolby Audio, Dolby Atmos, DTS DIGITAL AUDIO OUT (OPTICAL) Optinen digitaaliliitäntä (kaksikanavainen lineaarinen PCM: 48 kHz 16 bittiä, Dolby Audio, DTS) (stereominiliitin) Kuulokkeet 1, 2, 3 (HDD REC)*

USB-laiteportti ( 3 USB-kiintolevy REC-toimintoa varten) USB-liitännät 1 ja 2 tukevat nopeaa USB:tä (USB 2.0) USB-liitäntä 3 tukee supernopeaa USB:tä (USB 3.1 Ge n 1) Maksu-TV-moduuli (CAM) paikka LAN 10BASE-T/100BASE-TX-liitäntä (Yhteysnopeus voi vaihdella verkon käyttöympäristön mukaan. Tiedonsiirtonopeutta ja laatua ei taata.) Teho, tuoteseloste ja muuta Tehovaatimukset 220 V – 240 V AC, 50 Hz Energiatehokkuusluokka KD-85XH95xx: B KD-49XH95xx: B Näytön koko (halkaisija) (Noin) KD-85XH95xx: 214,8 cm / 85 tuumaa KD-49XH95xx: 123,2 cm / 49 tuumaa Taajuusalue Lähtöteho Langaton LAN (TV) 2 400-2 483,5 MHz 5 150-5 250 MHz 5 250-5 350 MHz 5 470-5 725 MHz 5 725-5 850 MHz < 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm < 13,9 dBm Bluetooth® (TV) 2 400-2 483,5 MHz < 10,0 dBm Bluetooth® (Kaukosäädin) 2 400-2 483,5 MHz < 10,0 dBm SB2 EU RG FI.book Page 6 Monday, December 9, 2019 11:05 AMC:\Users\CHAILING_2\Desktop\SBH2_SBL2\EU\ML\10FI\FY20\5014725111_10FI.fm master page: Right KD-85XH95xx / 49XH95xx 5-014-725-11(1)

0,50 W (27 W ohjelmiston/elektronisen ohjelmaoppaan päivitystilassa) Näytön erottelutarkkuus 3 840 pistettä (vaaka) × 2 160 juovaa (pysty) Ulostuloarvot USB 1/2 Maks. 5 V , 500 mA USB 3 Maks. 5 V , 900 mA Mitat (Noin) (l × k × s) (cm) pöytäjalustan kanssa (ilman pöytäjalustaa) KD-85XH95xx: 191,0 × 117,9 × 41,2 (191,0 × 109,9 × 7,4) KD-49XH95xx: 109,3 × 69,9 × 26,1 (109,3 × 62,9 × 6,9) Paino (Noin) (kg) pöytäjalustan kanssa (ilman pöytäjalustaa) KD-85XH95xx: 49 (46) KD-49XH95xx: 14,4 (13,3) Muita tietoja Lisävarusteet Seinäasennuskiinnitin: SU-WL450 Käyttölämpötila: 0 ºC – 40 ºC Käyttökosteus: 10 % – 80 % RH (ei-kondensoiva) *1 Kaikissa TV:issä ei ole DVB-T2- tai DVB-S/ S2-tekniikkaa tai satelliittiantenniliitintä. *2 Kun lähteen resoluutio on 4096 × 2160p ja [Laaja

ila] -aset us on [Normaali], näytettävä resoluutio on 3840 × 2160p. Jos haluat resoluutioksi 4096 × 2160p, aseta [Laaja tila]-asetukseksi [Koko kuva 1] tai [Koko kuva 2]. *3 Jos haluat 18 Gbps:n tuen, aseta [HD MI-signaalimu oto] -asetukseksi [Vahvistettu muoto]. *4 Katso lisätiedot verkkokäyttöoppaasta. *5 Liitä äänijärjestelmä HDMI IN 3 -liitäntään, jos haluat

uulla TV:n äänen äänijärjestelmän kautta. *6 Vain rajoitetuilla alueilla/maissa/TV-malleissa. *7 Vuosittainen energiankulutu s (kWh ), joka perustuu television 4 tunnin päivittäiseen käyttöön 365 päivänä vuodessa. Todellinen energiankulutus riippuu siitä, miten televisiota käytetään. *8 Mainittu valmiustilan virra nkulu tus on voimassa sen jälkeen, kun televisio on suorittanut välttämättömät sisäiset toimenpiteet. *9 Valmiustilan virrankulutus k asvaa, k un televisio on yhdistetty verkkoon. Huomautus

• Lisävarusteiden saatavuus riippuu maasta/alueesta/ television mallista/varastotilanteesta.

• Rakennetta ja teknisiä tietoja saatetaan muuttaa siitä eri kseen ilmoitta matta.

• Google Assistantin käyttö voi edellyttää palveluiden ja sovell usten tilaa mista, minkä lisäksi sen käyttöön voi liittyä lisäehtoja ja/tai lisämaksuja. Digitaalisen television toimintaan liittyviä huomautuksia

• Digi-TV (DVB antennin, satelliitin tai kaapelin kautta), vuorovaikutteiset palvelut ja verkkotoiminnot eivät välttämättä ole käytettävissä kaikissa maissa tai kaikilla alueilla. Jotkut toiminnot eivät ehkä ole käytössä tai eivät toimi oikein joidenkin palveluntarjoajien ja verkkoympäristöjen kanssa. Jotkut TV-palveluntarjoajat saattavat veloittaa maksun palveluistaan.

• Tämä TV tukee digitaalilähetyksiä, joissa käytetään MPEG-2-, H.264/MPEG-4 AVC- ja H.265/HEVC-koodekkeja, mutta emme voi taata yhteensopivuutta kaikkien operaattori-/ palvelusignaalien kanssa, koska ne voivat muuttua ajan myötä. Tuotemerkit

• Termit HDMI ja HDMI High-Definition Multimedia Interface ja HDMI-logo ovat HDMI Licensing Administrator, Inc.:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa.

• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio ja kaksois-D-symboli ovat Dolby Laboratories tavaramerkkejä. Valmistettu Dolby Laboratories myöntämällä lisenssillä. Luottamuksellisia julkaisemattomia teoksia. Copyright © 2012-2018 Dolby Laboratories. Kaikki oikeudet pidätetään.

• Gracenote, Gracenote-logo ja -logotyyppi ja “Powered by Gracenote” -logo ovat joko Gracenote, Inc.:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa.

• Google, Google Play, Chromecast, YouTube, Android TV ja muut niihin liittyvät merkit ja logot ovat Google LLC:n tavaramerkkejä.

• DTS-patentit, ks. http://patents.dts.com. Valmistettu DTS, Inc.in lisenssillä. DTS, symboli, DTS ja symboli yhdessä sekä Digital Surround ovat DTS, Inc:n Yhdysvalloissa ja/tai muissa maissa rekisteröityjä tavaramerkkejä tai tavaramerkkejä. © DTS, Inc. Kaikki oikeudet pidätetään.

• Netflix on Netflix Inc rekisteröimä tavaramerkki.

• DiSEqC™ on EUTELSATin tavaramerkki. Tässä televisiossa on DiSEqC 1.0 -tuki. Tätä televisiosta ei ole tarkoitettu moottorikäyttöisten antennien ohjaukseen.

• TUXERA on Tuxera Inc.:n rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa.
