BEDIENUNGSANLEITUNG KD65XH9505 SONY

• Lesen Sie sich vor der Bedienung des Fernsehgeräts die „Sicherheitsinformationen“ durch.• Lesen Sie die mitgelieferte Sicherheitsdokumentation für zusätzliche Sicherheitsinformationen.• Darstellungen und Abbildungen, die im Einrichtungshandbuch und in dieser Anleitung verwendet werden, dienen nur der Referenz und können vom tatsächlichen Produkt abweichen.• Das „xx“ das in der Modellbezeichnung angegeben wird, ent spricht einer Ziffer, die sich auf das Design, die Farbe oder das System des Fernsehgeräts bezieht. Position des Bezeichnungsschildes Aufkleber mit Modellnummer, Herstellungsdatum (Jahr/Monat) und Bemessungsdaten für die Betriebsspannung befinden sich auf der Rückseite des Fernsehgeräts oder auf der Verpackung. WICHTIGER HINWEIS Hinweis für Funkgeräte Hiermit erklärt Sony Corporation, dass die Funkanlagentypen KD-85XH9505, KD-49XH9505 der Richtlinie 2014/53/EU entsprechen. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.compliance.sony.eu/Hinweis für Kunden: Die folgenden Informationen gelten nur für Geräte, die in Ländern verkauft werden, in denen EU-Richtlinien gelten.Für dieses Funkgerät gelten die folgenden Einschränkungen für die Inbetriebnahme oder Anforderungen an die Betriebszulassung in AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : Das Frequenzband 5.150 - 5.350 MHz ist auf den Einsatz drinnen beschränkt. Sicherheitsinformationen Installation/Einstellung Installieren und benutzen Sie das Fernsehgerät unter Berücksichtigung der im Folgenden angegebenen Anweisungen, um alle Risiken wie Feuer, Stromschlag oder Beschädigungen und/oder Verletzungen zu vermeiden. Installation
• Das Fernsehgerät sollte neben einer frei zugänglichen Netzsteckdose installiert werden.• Stellen Sie das Fernsehgerät auf eine stabile, ebene Oberfläche, um zu verhindern, dass es herunterfällt und Personenschäden oder Sachschäden verursacht.• Stellen Sie das Fernsehgerät an einem Ort auf, an dem es nicht zogen, verschoben oder umgestoßen werden kann.• Stellen Sie das Fernsehgerät so auf, dass der Tischständer des Fernsehgeräts nicht über den Fernsehständer (nicht mitgeliefert) hinausragt. Wenn der Tischständer über den Fernsehständer hinausragt, kann das Fernsehgerät umkippen und herunterfallen, was zu Verletzungen bzw. Schäden am Fernsehgerät führen kann. Über die Anleitungen Dieses Fernsehgerät wird mit den folgenden Anleitungen geliefert. Bewahren Sie die Anleitungen zum späteren Nachschlagen auf. Einrichtungshandbuch

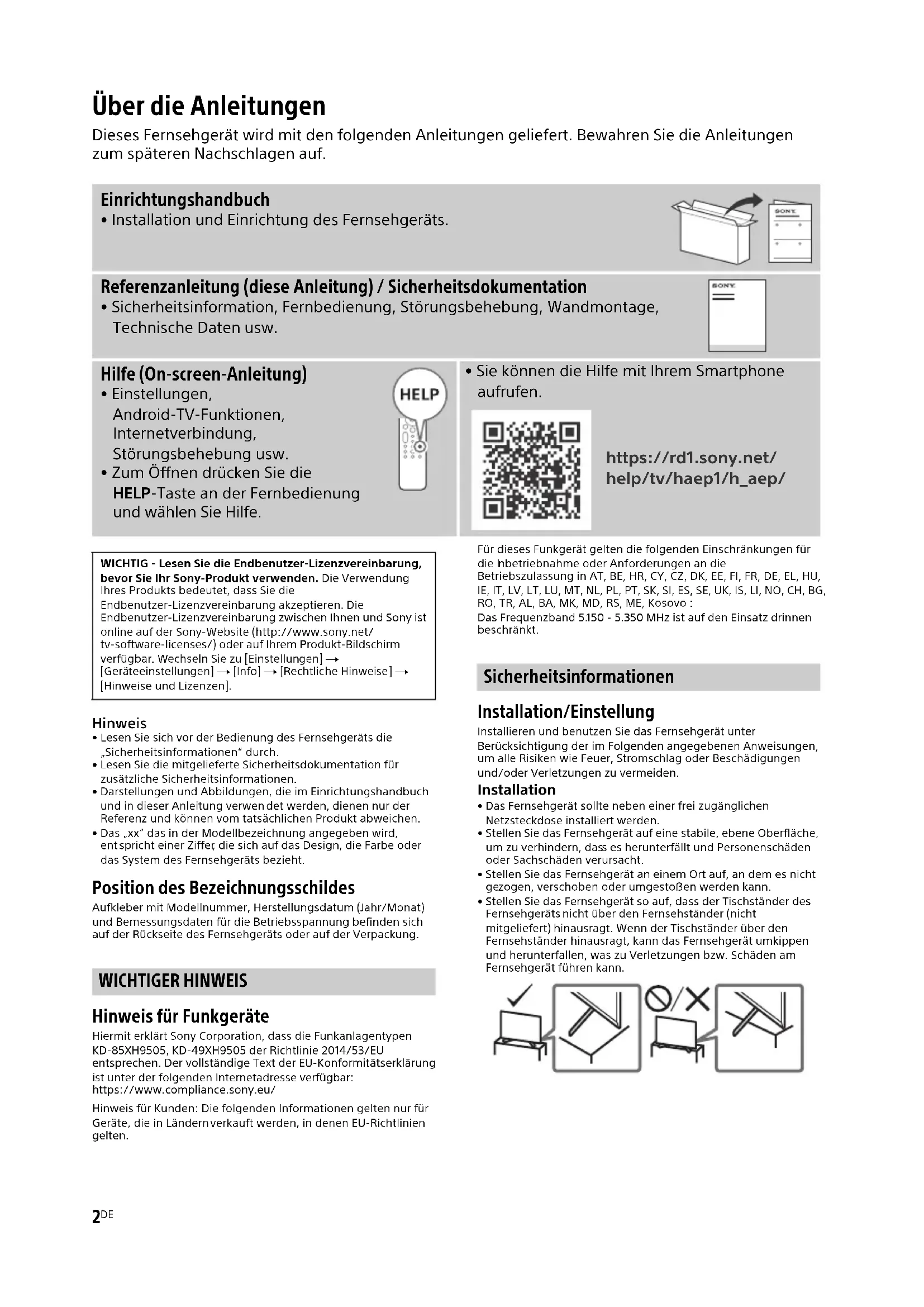

• Installation und Einrichtung des Fernsehgeräts. Referenzanleitung (diese Anleitung) / Sicherheitsdokumentation

• Sicherheitsinformation, Fernbedienung, Störungsbehebung, Wandmontage, Technische Daten usw. Hilfe (On-screen-Anleitung)

• Einstellungen, Android-TV-Funktionen, Internetverbindung, Störungsbehebung usw.

• Zum Öffnen drücken Sie die HELP-Taste an der Fernbedienung und wählen Sie Hilfe.

• Sie können die Hilfe mit Ihrem Smartphone aufrufen. https://rd1.sony.net/ help/tv/haep1/h_aep/ WICHTIG - Lesen Sie die Endbenutzer-Lizenzvereinbarung, bevor Sie Ihr Sony-Produkt verwenden. Die Verwendung Ihres Produkts bedeutet, dass Sie die Endbenutzer-Lizenzvereinbarung akzeptieren. Die Endbenutzer-Lizenzvereinbarung zwischen Ihnen und Sony ist online auf der Sony-Website (http://www.sony.net/tv-software-licenses/) oder auf Ihrem Produkt-Bildschirm verfügbar. Wechseln Sie zu [Einstellungen] t [Geräteeinstellungen] t [Info] t [Rechtliche Hinweise] t [Hinweise und Lizenzen].C:\Users\CHAILING_2\Desktop\SBH2_SBL2\EU\ML\05DE\FY20\5014725111_05DE.fm master page: Right KD-85XH95xx / 49XH95xx 5-014-725-11(1)

Transport• Vor dem Transport des Fernsehgeräts ziehen Sie bitte alle Kabel aus dem Gerät.• Zum Transport eines großen Fernsehgeräts sind zwei oder mehr Personen (drei oder mehr Personen für KD-85XH95xx) nötig.• Wenn Sie das Fernsehgerät ohne Hilfsmittel transportieren, halten Sie es wie unten dargestellt. Üben Sie weder auf den LCD-Bildschirm noch auf den Bildschirmrahmen Druck aus.KD-85XH95xxKD-49XH95xx• Setzen Sie das Fernsehgerät beim Transport weder Stössen noch starken Erschütterungen aus.• Wenn Sie das Fernsehgerät für Reparaturen oder bei einem Umzug transportieren müssen, verpacken Sie es mithilfe der Originalverpackungsmaterialien im Originalkarton.Verhinderung des Umkippens Fernbedienung und Fernseher Die Form der Fernbedienung sowie die Position, Verfügbarkeit und Funktion der Fernbedienungstasten kann abhängig von der Region/vom Land/vom Fernsehgerät-Modell variieren. (Mikrofon): Verwenden Sie Google Assistant*

. Für Hinweise zur Steuerung Ihres Fernsehgeräts drücken Sie die Taste (Mikrofon) und sprechen Sie die Phrase „hinweise zur spracherkennung“.*

//// : Navigation und Auswahl auf dem Bildschirmmenü. TV: Rufen Sie die TV-Kanalliste auf oder schalten Sie auf Eingabe.

(TV-Bereitschaft) Zifferntasten / (Info/Text aufdecken): Zeigt Informationen an. (Text): Diese Taste zeigt Textinformationen an. Google Play / NETFLIX*

8 mm – 12 mmM6 Schraube (nicht mitgeliefert)Schraube (nicht mitgeliefert)Kabel (nicht mitgeliefert)1,5 N·m{15 kgf·cm}

GUIDE/ : Rufen Sie die Digitalprogrammführung von Fernsehgerät oder Receiver auf*

REC LIST: Aufnahmeliste von USB HDD/ DVR*

anzeigen lassen. (Eingangswahl): Eingangsquelle usw. anzeigen lassen und auswählen. (Schnelleinstellungen): Schnelleinstellungen anzeigen lassen. BACK/ HOME +/– (Lautstärke) (Springen) (Stummschalten)*

CH +/–//: Wählen Sie den Kanal oder die nächste () oder vorherige () Seite. AUDIO: Auswahl von mehrsprachigem Ton oder Zweikanalton (abhängig von der Programmquelle). (Untertiteleinstellung) HELP: Zeigen Sie das Hilfe-Menü an.

REC: Aufnahme des Programms, das derzeit wiedergegeben wird, auf USB HDD/ DVR*

EXIT (Ein/Aus)/+/- Sensor der Fernbedienung / Lichtsensor / Beleuchtungs-LED Integriertes Mikrofon*

/ LED Um das integrierte Mikrofon zu aktivieren, drücken Sie auf der Fernbedienung die Taste (MIC) und folgen Sie den Anweisungen auf dem Bildschirm. *1 Der Lichtsensor funktioniert, wenn er im Dunkeln verwendet wird, und beleuchtet die Fernbedienungstasten. Die eingebaute Rückbeleuchtung kann ausgeschaltet werden.*2 Nur bei RMF-TX611E. Den Modellnamen der ernbedienung finden Sie auf dem Label der Fernbedienung, nachdem Sie die Abdeckung der Fernbedienung öffnen.*3 Nur in bestimmten Regionen/Ländern bzw. für bestimmte Fernsehmodelle/Sprachen.*4 Der Google Assistant oder die Sprachsuche rfordern eine Internetverbindung.*5 Die Einstellung [Receiver-Einrichtung] ist erf orderl ich. *6 Tastenkombinationen für Eingabehilfen stehen zur rfügung, indem (Stummschalten) gedrückt gehalten wird.*7 Die Leistungsaufnahme im Standby erhöht sich, da as integrierte Mikrofon immer zuhört, wenn es aktiviert ist. Montieren des Fernsehgeräts an der Wand Verwenden der optionalen Wandhalterung (SU-WL450)* (nicht mitgeliefert) An die Kunden: Aus Gründen des Produktschutzes und aus Sicherheitsgründen empfiehlt Sony dringend, die Montage des Fernsehgeräts von Sony-Händlern oder lizenzierten Fachleuten durchführen zu lassen. Versuchen Sie nicht, es selbst zu montieren. An Sony-Händler und -Fachleute: Widmen Sie während der Montage, der regelmäßigen Wartung und der Überprüfung dieses Produkts Ihre volle Aufmerksamkeit der Sicherheit. Installationsinformationen Wandhalterung Die Anleitung dieses Fernsehgeräts enthält nur die Schritte, um das Fernsehgerät für die Wandmontage vorzubereiten, bevor es an der Wand angebracht wird. Anleitungen zur Montage der Wandhalterung finden Sie in den Installationshinweisen (Wandhalterung) auf der Produktseite Ihres Fernsehgerätmodells. https://www.sony.eu/support

Vorbereitung für die Wandmontage Stellen Sie sicher, dass Sie den Tischständer anbringen, bevor Sie den Fernseher an der Wand befestigen. Beachten Sie dazu das Einrichtungshandbuch.

• Bereiten Sie das Fernsehgerät für die Wandhalterung vor, bevor Sie die Kabelanschlüsse herstellen.

• Befolgen Sie die Gebrauchsanweisung im Lieferumfang der Wandhalterung für Ihr Modell. Für die Montage dieses Fernsehgeräts ist ausreichendes Fachwissen erforderlich, insbesondere um die Stärke der Wand zu bestimmen, die dem Gewicht des Fernsehgeräts standhalten kann.

• Achten Sie darauf, dass Sie die Befestigung des Produkts an der Wand Sony-Händlern oder lizenzierten Fachleuten überlassen, und achten Sie während der Montage ausreichend auf die Sicherheit. Sony haftet nicht für Schäden oder Verletzungen durch eine fehlerhafte Handhabung oder unsachgemäße Montage.

• Die Schrauben für die Wandhalterung werden nicht mitgeliefert.

• Wandeinbauten sollten nur von qualifiziertem Fachpersonal ausgeführt werden.

• Aus Sicherheitsgründen wird dringend empfohlen, ausschließlich Sony Zubehörteile zu verwenden, inklusive: Wandhalterung SU-WL450

• Verwenden Sie unbedingt die Schrauben im Lieferumfang der Wandhalterung, wenn Sie die Wandhalterung am Fernsehgerät befestigen. Die mitgelieferten Schrauben sind, gemessen von der Befestigungsfläche der Wandhalterung, wie in der Abbildung dargestellt konzipiert. Durchmesser und Länge der Schrauben variieren je nach Modell der Wandhalterung. Durch die Verwendung anderer als der mitgelieferten Schrauben kann das Fernsehgerät beschädigt werden oder herunterfallen.

• Lagern Sie die nicht verwendeten Schrauben sowie den Tischständer an einem sicheren Ort, bis Sie den Tischständer anbringen möchten. Halten Sie die Schrauben von kleinen Kindern fern.
• Nur in bestimmten Regionen/Ländern bzw. für bestimmte Fernsehmodelle. Entfernen Sie die Schrauben von der Rückseite des Fernsehgeräts. Störungsbehebung Zur allgemeinen Störungsbehebung bei Fehlern wie Schwarzbild, kein Ton, eingefrorenes Bild, Fernsehgerät reagiert nicht oder Netzwerk verloren führen Sie die folgenden Schritte aus. 1 Starten Sie Ihr Fernsehgerät neu, indem Sie die Netztaste auf der Fernbedienung etwa fünf Sekunden lang drücken. Das Fernsehgerät wird neu gestartet. Wenn das Fernsehgerät nicht wiederhergestellt wird, ziehen Sie das Netzkabel. Drücken Sie dann die Netztaste am Fernsehgerät und lassen Sie sie los. Warten Sie zwei Minuten und schließen Sie das Netzkabel an. 2 Schlagen Sie im Hilfe-Menü nach, indem Sie auf der Fernbedienung die Taste HELP drücken. 3 Verbinden Sie Ihr Fernsehgerät mit dem Internet, und führen Sie ein Softwareupdate durch. Sony empfiehlt, die Software des Fernsehgeräts zu aktualisieren. Softwareupdates verbessern die Leistung oder fügen neue Funktionen hinzu. 4 Besuchen Sie die Sony-Supportwebsite (Informationen finden Sie am Ende dieser Anleitung). 8 mm – 12 mmSchraube (M6)WandhalterungRückwärtige Abdeckung des Fernsehgeräts DEC:\Users\CHAILING_2\Desktop\SBH2_SBL2\EU\ML\05DE\FY20\5014725111_05DE.fm master page: Left KD-85XH95xx / 49XH95xx 5-014-725-11(1)

Wenn Sie das Fernsehgerät anschließen, lässt es sich unter Umständen nicht sofort wieder durch Drücken der Ein-/Ausschalttaste auf der Fernbedienung oder am Fernsehgerät einschalten. Es dauert eine Weile, das System zu initialisieren. Warten Sie ungefähr eine Minute und versuchen Sie es dann erneut. Die Fernbedienung funktioniert nicht.

• Tauschen Sie die Batterien aus. Das Passwort für die Kindersicherung wurde vergessen.

• Geben Sie 9999 als PIN ein, und geben Sie dann die neue PIN ein. Technische Daten System Bildschirmsystem: LCD-Bildschirm (Flüssigkristallbildschirm), LED-Hintergrundbeleuchtung Fernsehnorm: Abhängig von Landes-/ Bereichsauswahl/Fernsehgerätemodell Analog: B/G, D/K, I Digital: DVB-T/DVB-C/DVB-T2*

: DVB-S/DVB-S2 Farbsystem: PAL/SECAM/NTSC3.58 (nur Video)/ NTSC4.43 (nur Video) Kanalbereich: Abhängig von Landes-/ Bereic hsauswahl/Fernsehgerätemodell Analog: UHF/VHF/Kabel Digital: UHF/VHF/Kabel Satellit*

: IF Frequenz 950-2.150 MHz Tonausgänge: 10 W + 10 W Wireless-Technologie Protokoll IEEE 802.11a/b/g/n/ac Bluetooth® Version 4.2 Frequenzbänder Eingangs-/Ausgangsbuchsen Antenne/Kabel 75 Ohm, externer Anschluss für VHF/UHF Satellitenantenne*

Buchsenverbindung vom Typ F, 75 Ohm. DiSEqC 1.0, LNB 13 V/18 V & 22 kHz Ton, Einkabelsystem EN50494. / AV IN Video/Audio-Eingang (Miniklinke) HDMI IN 1/2/3/4 (unterstützen 4K-Auflösung, HDCP 2.3-kompatibel) Video: 4096 × 2160p (50, 60 Hz)*

Audio: Im eARC (Enhanced Audio Return Channel)-Modus Weite re Einzelheiten finden Sie in der Hilfe. Außer eARC-Modus 5,1-Kanal linear PCM: 32/44,1/48/88,2/96/ 176,4/192 kHz 16 /20/24 Bit, Dolby Audio, Dolby Atmos, DTS eARC/ ARC (Enhanced Audio Return Channel/ Audio Return Cha nnel) (nur HDMI IN 3)*

Im eARC-Modus Weitere Einzelheiten finden Sie in der Hilfe. Im ARC-Modus Zwei Kanäle, lineares PCM: 48 kHz 16 Bit, Dolby Audio, Dolby Atmos, DTS DIGITAL AUDIO OUT (OPTICAL) Optische Digitalbuchse (zwei Kanäle, lineares PCM: 48 kHz 16 Bit, Dolby Audio, DTS) (Stereo-Minibuchse) Kopfhörer Weitere Informationen zur Störungsbehebung finden Sie in der Hilfe. Frequenzbereich Ausgangsleistung WLAN (TV) 2.400-2.483,5 MHz 5.150-5.250 MHz 5.250-5.350 MHz 5.470-5.725 MHz 5.725-5.850 MHz < 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm < 13,9 dBm Bluetooth® (TV) 2.400-2.483,5 MHz < 10,0 dBm Bluetooth® (Fernbedienung) 2.400-2.483,5 MHz < 10,0 dBmC:\Users\CHAILING_2\Desktop\SBH2_SBL2\EU\ML\05DE\FY20\5014725111_05DE.fm master page: Right KD-85XH95xx / 49XH95xx 5-014-725-11(1)

USB-Geräteanschluss ( 3 USB-HDD-Gerät für REC-Funktion) USB-Anschluss 1 und 2 unterstützen High-Speed-USB (USB 2.0) Der USB-Anschluss 3 unterstützt SuperSpeed-USB (USB 3.1 Gen 1) Einschub CAM (Zugangskontrollmodul) LAN 10BASE-T/100BASE-TX-Anschluss (Je nach Betriebsumgebung des Netzwerks kann die Verbindungsgeschwindigkeit variieren. Kommunikationsrate und Kommunikationsqualität können nicht garantiert werden.) Stromversorgung, Produktdatenblatt und anderes Stromversorgung 220 V bis 240 V Wechselspannung, 50 Hz Energieeffizienzklasse KD-85XH95xx: B KD-49XH95xx: B Bildschirmgröße (Diagonale) (Ca.) KD-85XH95xx: 214,8 cm / 85 Zoll KD-49XH95xx: 123,2 cm / 49 Zoll Leistungsaufnahme Im [Standard]-Modus KD-85XH95xx: 282 W KD-49XH95xx: 119 W Im [Brillant]-Modus KD-85XH9505: 438 W KD-49XH9505: 203 W Jährlicher Energieverbrauch*

KD-85XH95xx: 391 kWh pro Jahr KD-49XH95xx: 165 kWh pro Jahr Stromverbrauch im Standby-Betrieb*

0,50 W (27 W im Software-/ EPG-Aktualisierungsmodus) Anzeigeauflösung

3.840 Punkte (horizontal) × 2.160 Zeilen

(vertikal) Ausgangsleistung

B 1/2 5 V , 500 mA MAX USB 3 5 V , 900 mA MAX Abmessungen (Ca.) (B × H × T) (cm) mit Tischständer (ohne Tischständer) KD-85XH95xx: 191,0 × 117,9 × 41,2 (191,0 × 109,9 × 7,4) KD-49XH95xx: 109,3 × 69,9 × 26,1 (109,3 × 62,9 × 6,9) Gewicht (Ca.) (kg) mit Tischständer (ohne Tischständer) KD-85XH95xx: 49 (46) KD-49XH95xx: 14,4 (13,3) Sonstiges Sonderzubehör Wandhalterung: SU-WL450 Betriebstemperatur: 0 ºC – 40 ºC Betriebsluftfeuchtigkeit: 10 % – 80 % relative Luftfeuchtigkeit (nicht kondensierend) *1 Nicht alle Fernsehgeräte verfügen über DVB-T2- oder DVB-S/S2-Technologie oder Satellitenantennenanschluss. *2 Wenn 4096 × 2160p eingegeben wird und

Wide-Mo dus] auf [Normal] eingestellt ist, wird die Auflösung als 3840 × 2160p angezeigt. Um 4096 × 2160p anzuzeigen, setzen Sie die Einstellung [Wide-Modus] auf [Voll 1] oder [Voll 2]. *3 Um 18 Gbps zu unterstützen, setzen Sie

HDMI-Signalf ormat] auf [Optimiertes Format]. *4 Weitere Einzelheiten finden Sie in der Online-Hilfe. *5 Schließen Sie Ihr Audiosystem an HDMI IN 3 an, um den F ernsehton a n Ihr Audiosystem weiterzuleiten. *6 Nur in bestimmten Regionen/Ländern bzw. für

estimmt e Fernsehmodelle. *7 Der Energieverbrauch in kWh pro Jahr wurde bas ierend auf de r Leistungsaufnahme des Fernsehgeräts bei einer Betriebsdauer von 4 Stunden täglich an 365 Tagen berechnet. Der tatsächliche Energieverbrauch hängt von der Verwendung des Fernsehgeräts ab. *8 Der Stromverbrauch im Standby-Betrieb wird

reicht, nachdem das Fernsehgerät die notwendigen internen Prozesse abgeschlossen hat. *9 Die Standby-Leistung steigt, wenn der Fernseher mit de m Netzw erk verbunden ist. Hinweis

• Die Verfügbarkeit des optionalen Zubehörs hängt vom Land/der Region/dem Fernsehmodell/der Lagerhaltung ab.

• Änderungen, die dem technischen Fortschritt dienen, ble iben vorbehal ten.

• Für die Nutzung des Google Assistant können

bonnement s für Dienste und Anwendungen erforderlich sein, und es können zusätzliche Bedingungen, Bedingungen und/oder Gebühren gelten. DEC:\Users\CHAILING_2\Desktop\SBH2_SBL2\EU\ML\05DE\FY20\5014725111_05DE.fm master page: Left KD-85XH95xx / 49XH95xx 5-014-725-11(1)

Hinweise zu Funktionen für digitale Sender

• Digitalfernsehen (terrestrisches DVB-T, Satellit und Kabel), interaktive Dienste und Netzwerkfunktionen sind möglicherweise nicht in allen Ländern oder Regionen verfügbar. Einige Funktionen sind möglicherweise bei einigen Anbietern und in manchen Netzwerkumgebungen nicht aktiviert oder funktionieren evtl. nicht ordnungsgemäß. Einige TV-Dienstleister verlangen u. U. eine Gebühr für ihre Dienste.

• Dieses Fernsehgerät unterstützt Digitalrundfunk mit MPEG-2-, H.264/MPEG-4 AVC- und H.265/HEVC-Codecs. Eine Kompatibilität mit allen Betreibern/ Dienstsignalen, die sich im Laufe der Zeit ändern können, kann jedoch nicht garantiert werden. Information zu Warenzeichen

• Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI- Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.

• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories. In Lizenz von Dolby Laboratories gefertigt. Vertrauliche unveröffentlichte Werke. Copyright © 2012-2018 Dolby Laboratories. Alle Rechte vorbehalten.

• Gracenote, das Gracenote-Logo und der Schriftzug sowie das Logo „Powered by Gracenote“ sind eingetragene Marken oder Marken von Gracenote, Inc. in den Vereinigten Staaten und/oder anderen Ländern.

• Google, Google Play, Chromecast, YouTube, Android TV und andere verwandte Marken und Logos sind Marken von Google LLC.

• Die DTS-Patente finden Sie unter http:// patents.dts.com. Hergestellt unter Lizenz von DTS, Inc. DTS, das Symbol sowie DTS und das Symbol zusammen, und Digital Surround sind eingetragene Marken oder Marken von DTS, Inc. in den Vereinigten Staaten und/oder anderen Ländern. © DTS, Inc. Alle Rechte vorbehalten.

• Netflix ist eine eingetragene Marke von Netflix, Inc.

• DiSEqC™ ist ein Markenzeichen der EUTELSAT. Dieses Fernsehgerät unterstützt DiSEqC 1.0. Dieses Fernsehgerät eignet sich nicht zum Steuern von Motorantennen.

• TUXERA ist ein eingetragenes Markenzeichen der Tuxera Inc. in den USA und in anderen Ländern.

• Alle anderen Marken befinden sich im Besitz ihrer jeweiligen Eigentümer.C:\Users\CHAILING_2\Desktop\SBH2_SBL2\EU\ML\06PT\FY20\5014725111_06PT.fm master page: Left KD-85XH95xx / 49XH95xx 5-014-725-11(1)
