Bravia KD49XD7004 - Televisio SONY - Ilmainen käyttöohje ja opas

KÄYTTÖOHJE Bravia KD49XD7004 SONY

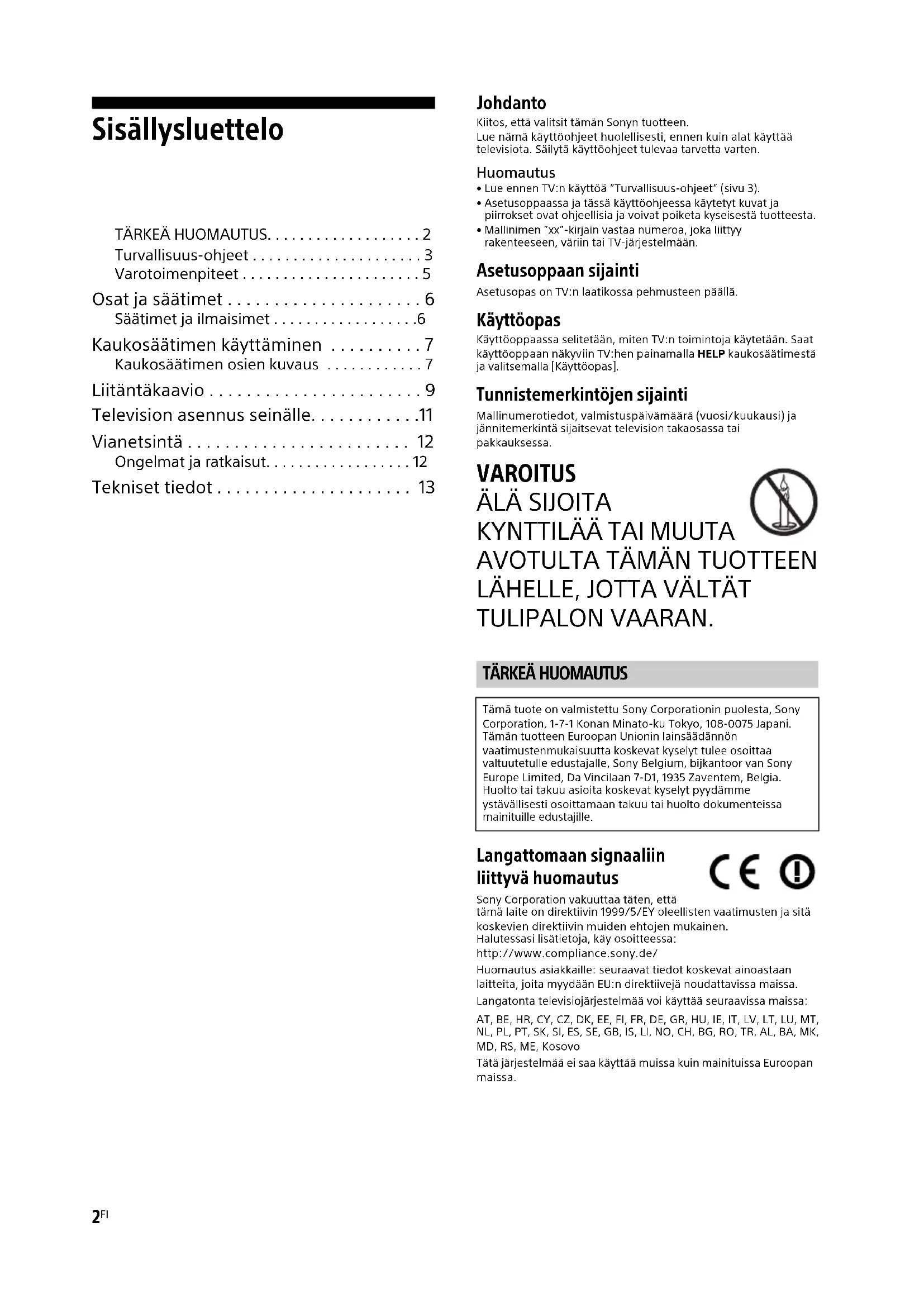

TÄRKEÄ HUOMAUTUS. . . . . . . . . . . . . . . . . . . 2

• Turvallisuus-ohjeet p. 3
• Varotoimenpiteet p. 5
• Osat ja säätimet p. 6
• Säätimet ja ilmaisimet p. 6
• Kaukosäätimen käyttäminen p. 7
• Kaukosäätimen osien kuvaus p. 7
• Liitäntäkaavio p. 9
• Television asennus seinälle p. 11
• Vianetsintä p. 12
• Ongelmat ja ratkaisut p. 12
• Tekniset tiedot Johdanto Kiitos, että valitsit tämän Sonyn tuotteen. Lue nämä käyttöohjeet huolellisesti, ennen kuin alat käyttää televisiota. Säilytä käyttöohjeet tulevaa tarvetta varten. Huomautus p. 13

• Lue ennen TV:n käyttöä ”Turvallisuus-ohjeet” (sivu 3). • Asetusoppaassa ja tässä käyttöohjeessa käytetyt kuvat ja piirrokset ovat ohjeellisia ja voivat poiketa kyseisestä tuotteesta.• Mallinimen ”xx”-kirjain vastaa numeroa, joka liittyy rakenteeseen, väriin tai TV-järjestelmään. Asetusoppaan sijainti Asetusopas on TV:n laatikossa pehmusteen päällä. Käyttöopas Käyttöoppaassa selitetään, miten TV:n toimintoja käytetään. Saat käyttöoppaan näkyviin TV:hen painamalla HELP kaukosäätimestä ja valitsemalla [Käyttöopas]. Tunnistemerkintöjen sijainti Mallinumerotiedot, valmistuspäivämäärä (vuosi/kuukausi) ja jännitemerkintä sijaitsevat television takaosassa tai pakkauksessa. VAROITUS ÄLÄ SIJOITA

TULIPALON VAARAN. Langattomaan signaaliin liittyvä huomautus Sony Corporation vakuuttaa täten, että tämä laite on direktiivin 1999/5/EY oleellisten vaatimusten ja sitä koskevien direktiivin muiden ehtojen mukainen.Halutessasi lisätietoja, käy osoitteessa:http://www.compliance.sony.de/Huomautus asiakkaille: seuraavat tiedot koskevat ainoastaan laitteita, joita myydään EU:n direktiivejä noudattavissa maissa.Langatonta televisiojärjestelmää voi käyttää seuraavissa maissa: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, KosovoTätä järjestelmää ei saa käyttää muissa kuin mainituissa Euroopan maissa.

Tämä tuote on valmistettu Sony Corporationin puolesta, Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japani. Tämän tuotteen Euroopan Unionin lainsäädännön vaatimustenmukaisuutta koskevat kyselyt tulee osoittaa valtuutetulle edustajalle, Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgia. Huolto tai takuu asioita koskevat kyselyt pyydämme ystävällisesti osoittamaan takuu tai huolto dokumenteissa mainituille edustajille.3

VAROITUS Älä jätä paristoja alttiiksi kuumuudelle, kuten auringonpaisteelle tai avotulelle. Älä koskaan sijoita televisiota epävakaaseen paikkaan. Televisio saattaa pudota ja aiheuttaa vakavan loukkaantumisen tai kuoleman. Usein erityisesti lasten loukkaantuminen voidaan välttää noudattamalla seuraavia yksinkertaisia varotoimia: Käytä television valmistajan suosittelemaa kaappia tai jalustaa. Käytä vain huonekaluja, jotka kantavat television painon turvallisesti. Varmista, että televisio ei ulotu sen alla olevan huonekalun reunojen ulkopuolelle. Älä sijoita televisiota korkean huonekalun päälle (esimerkiksi kaappi tai kirjahylly) kiinnittämättä huonekalua ja televisiota soveltuvaan tukeen. Älä aseta television ja sen alustan väliin liinoja tai muita materiaaleja. Opeta lapsille, että huonekalujen päälle kiipeäminen televisioon tai sen säätimiin ulottumiseksi on vaarallista. Jos säilytät vanhan televisiosi ja siirrät sen toiseen paikkaan, huomioi samat seikat sen sijoittelussa. Asennus ja käyttö Noudata television asennuksessa ja käytössä seuraavia ohjeita välttääksesi tulipalon tai sähköiskun vaaran tai laitteen vaurioitumisen ja/tai henkilövahingot. Asennus

• Televisio on sijoitettava helposti käsillä olevan verkkopistorasian lähelle.

• Aseta TV tukevalle, tasaiselle alustalle, ettei se kaadu ja aiheuta henkilö- tai omaisuusvahinkoja.

• Asenna televisio paikkaan, jossa sitä ei voida vetää, työntää tai kaataa.

• Seinäasennuksen saa suorittaa ainoastaan asiantunteva henkilöstö.

• Turvallisuussyistä on erittäin tärkeää käyttää Sonyn varusteita: Seinäasennuskiinnitin SU-WL450

• Muista käyttää seinäasennuskiinnittimen mukana toimitettuja ruuveja, kun kiinnität seinäasennuskiinnittimen TV- vastaanottimeen. Mukana toimitetut ruuvit on suunniteltu kuvan mukaisesti seinäasennuskiinnittimen asennuspinnasta mitattuna. Ruuvien halkaisija ja pituus vaihtelevat riippuen seinäasennustelineen mallista. Muiden kuin mukana toimitettujen ruuvien käyttö voi aiheuttaa vaurioita television sisäosiin, television putoamisen tai muuta vahinkoa. Laitteen kuljettaminen ja siirtäminen

• Irrota kaikki kaapelit ennen television siirtämistä.

• Suurikokoisen television siirtämisessä tarvitaan vähintään kaksi henkilöä.

• Kun TV:tä kuljetetaan käsin, pidä siitä kiinni alla olevan mukaisesti. Älä paina LCD-näytön pintaa tai näytön ympärillä olevaa kehystä.

• Älä altista laitetta iskuille tai liialliselle tärinälle kuljetuksen aikana.

• Kun toimitat television huoltoon, tai kun kuljetat sitä muuton yhteydessä, pakkaa laite alkuperäiseen pakkaukseen ja suojaa se alkuperäisillä pakkausmateriaaleilla. Kaatumisen estäminen Ilmanvaihto

• Älä peitä television ilmanvaihtoaukkoja äläkä työnnä mitään kotelon sisään.

• Jätä television ympärille tilaa alla olevan kuvan mukaisesti.

• Sonyn seinäasennustelineen käyttäminen on erittäin suositeltavaa riittävän ilmankierron varmistamiseksi. Asennus seinälle Asennus jalustalle Turvallisuus-ohjeet Ruuvi Seinäasennuskiinnitin 8 mm - 12 mm TV:n takakansi Ruuvi (ei sisälly toimitukseen) Johto (ei sisälly toimitukseen) M6-ruuvi (ei sisälly toimitukseen) 8 mm - 12 mm 30 cm 10 cm 10 cm 10 cm Television ympärille jätettävä tila. 30 cm 10 cm 10 cm Television ympärille jätettävä tila. 6 cm4

• Noudata seuraavia ohjeita varmistaaksesi asianmukaisen ilmanvaihdon ja estääksesi lian tai pölyn kerääntymisen: Älä asenna televisiota takaosan varaan, ylösalaisin, takaperin tai sivuttain. Älä sijoita televisiota hyllyn, maton tai vuoteen päälle tai kaapin sisälle. Älä peitä televisiota millään tekstiilillä tai muilla vastaavilla, esimerkiksi verhoilla tai sanomalehdellä jne. Älä asenna televisiota alla olevien kuvien mukaisesti. Verkkovirtajohto Noudata verkkovirtajohdon ja pistorasian käsittelyssä seuraavia ohjeita välttääksesi tulipalon tai sähköiskun vaaran, laitteen vaurioitumisen ja/tai henkilövahingot: Käytä ainoastaan Sonyn verkkovirtajohtoa. Älä käytä muiden valmistajien johtoja. Työnnä pistoke kunnolla pistorasiaan. Television saa kytkeä ainoastaan verkkovirtaan 220 V -240 V AC. Irrota verkkovirtajohto pistorasiasta kaapeleiden asennuksen ajaksi turvallisuuden vuoksi. Varo kompastumasta kaapeleihin. Irrota verkkovirtajohto pistorasiasta ennen kuin teet mitään toimenpiteitä televisiolle tai siirrät sitä. Pidä verkkovirtajohto etäällä lämmönlähteistä. Irrota pistoke pistorasiasta ja puhdista se säännöllisin väliajoin. Jos pistoke on pölyinen ja siihen tiivistyy kosteutta, sen eriste voi vaurioitua ja seurauksena voi olla tulipalo. Huomautus

• Älä käytä television mukana toimitettua verkkovirtajohtoa minkään muun laitteen virtaliitännässä.

• Älä purista, taivuta tai kierrä verkkovirtajohtoa voimakkaasti. Johtimet voivat paljastua tai rikkoutua.

• Älä tee muutoksia verkkovirtajohtoon.

• Älä aseta raskaita esineitä verkkovirtajohdon päälle.

• Kun irrotat pistokkeen pistorasiasta, älä vedä johdosta.

• Älä kytke liian montaa laitetta samaan pistorasiaan.

• Älä käytä vääränlaista pistorasiaa. Kielletyt käyttötavat Älä asenna tai käytä televisiota seuraavassa kuvatuissa paikoissa, ympäristöissä tai tilanteissa. Seurauksena voi olla toimintahäiriöitä, jotka aiheuttavat tulipalon, sähköiskun, laitteen vaurioitumisen ja/tai henkilövahinkoja. Kielletyt sijoituspaikat:

• Ulkotilat (suora auringonpaiste), merenranta, laiva tai muu alus, ajoneuvon sisätilat, terveydenhoitolaitokset, epävakaa sijoituspaikka, altistus vedelle, sateelle, kosteudelle tai savulle.

• Jos televisio sijoitetaan kylpylän tai kuuman lähteen pukuhuoneeseen, rikkihöyryt jne. voivat vahingoittaa televisiota.

• Älä aseta ruutua suoraan keino- tai auringonvaloon. Se huonontaa kuvan laatua.

• Vältä television siirtämistä kylmästä lämpimään. Äkilliset huonelämpötilan muutokset voivat aiheuttaa kosteuden tiivistymistä. Tämä voi heikentää television kuvanlaatua ja/tai väritoistoa. Jos näin käy, anna kosteuden haihtua kokonaan ennen virran kytkemistä televisioon. Kielletty ympäristö:

• Kuuma, kostea ja hyvin pölyinen ympäristö; paikat, joissa television sisään voi mennä hyönteisiä tai joissa televisio voi joutua alttiiksi tärinälle; tulenarkojen esineiden läheisyys (kynttilät jne.). Television päälle ei saa tiputtaa tai roiskuttaa mitään nesteitä eikä sen päälle saa laittaa nesteillä täytettyjä esineitä (esim. kukkamaljakkoa).

• Älä sijoita televisiota kosteaan tai pölyiseen ympäristöön tai huoneeseen, jossa on öljyistä savua tai höyryä (keittolevyjen tai ilmankostuttajien läheisyyteen). Tästä voi olla seurauksena tulipalo, sähköisku tai tuotteen vääntyminen.

• Älä asenna televisiota paikkaan, jossa se altistuu äärimmäisille lämpötiloille, kuten suoraan auringonpaisteeseen, lämpöpatterin tai lämmityskanavan läheisyyteen. Televisio voi ylikuumentua tällaisissa olosuhteissa, mistä voi olla seurauksena sen kotelon vääntyminen ja/tai toimintahäiriö. Kielletyt tilanteet:

• Käytä kostein käsin, suojapaneeli irrotettuna tai sellaisten lisälaitteiden kanssa, jotka eivät ole valmistajan hyväksymiä. Irrota television virtapistoke ja antennin pistoke pistorasiasta ukkosmyrskyn aikana.

• Älä asenna televisiota niin, että se ulottuu avoimeen tilaan. TV:hen törmäävä henkilö tai esine voi vahingoittaa sitä. Särkymisen vaara:

• Älä heitä mitään televisiota kohti. Näytön lasi voi särkyä iskun voimasta aiheuttaen vakavia vahinkoja.

• Jos television näytön pintaan tulee vaurioita, älä koske siihen ennen kuin olet irrottanut virtajohdon pistorasiasta. Sähköiskun vaara. Kun televisiota ei käytetä

• Jos et käytä televisiota useaan päivään, kytke se irti verkkovirrasta ympäristö- ja turvallisuussyistä.

• Televisio ei kytkeydy kokonaan irti verkkovirrasta, kun se kytketään pois päältä virtakytkimellä. Kytke televisio kokonaan irti verkkovirrasta irrottamalla pistoke verkkopistorasiasta.

• Joissakin televisioissa voi olla toimintoja, jotka toimiakseen edellyttävät television olevan valmiustilassa. Lasten turvallisuus

• Älä anna lasten kiivetä television päälle.

• Pidä kaikki varusteet poissa lasten ulottuvilta, jotta lapset eivät vahingossa nielaise pikkuesineitä. Toimintaohjeet ongelmatilanteissa... Katkaise virta televisiosta ja irrota pistoke pistorasiasta välittömästi, jos jokin alla mainituista ongelmatilanteista esiintyy. Toimita televisio tarkastettavaksi valtuutettuun huoltoon jälleenmyyjän tai Sonyn huoltokeskuksen kautta. Ongelmatilanteet: Verkkovirtajohto on vaurioitunut. Pistoke ei ole sopiva. Televisio on vaurioitunut putoamisen, iskun tai törmäyksen vuoksi. Television sisään on päässyt nestettä tai esineitä. Tietoja LCD-TV:n lämpötilasta Jos LCD-TV:tä käytetään pitkiä aikoja, paneelin ympäristö lämpenee. Kädellä kokeiltaessa se voi tuntua kuumalta. Ilmankierto estynyt. Seinä Seinä5

• Katsele televisiota kohtuullisessa valaistuksessa, sillä katselu heikossa valaistuksessa tai pitkän aikaa rasittaa silmiä.

• Säädä äänenvoimakkuus kuulokkeita käyttäessäsi riittävän pieneksi, sillä suuri äänenvoimakkuus voi vahingoittaa kuuloa. LCD-näyttö

• LCD-näyttö on valmistettu pitkälle kehitetyn teknologian mukaisesti, ja siinä on tehokkaita pikseleitä vähintään 99,99 %. LCD-näytössä voi näkyä jatkuvasti mustia pisteitä tai kirkkaita valopisteitä (punainen, sininen tai vihreä). Tämä on LCD-näytön normaali ominaisuus eikä siis merkki viasta.

• Älä paina tai raaputa näytön pintaa äläkä laita mitään esineitä television päälle. Kuva voi muuttua epätasaiseksi tai LCD-näyttö voi vahingoittua.

• Jos televisiota käytetään kylmässä paikassa, kuvaan saattaa tulla vääristymiä tai kuva voi tummua. Tämä ei ole merkki viasta. Nämä ilmiöt häviävät lämpötilan noustessa.

• Jos näyttöön jätetään liikkumaton kuva pitkäksi ajaksi, näyttöön saattaa jäädä jälkikuva. Sen pitäisi kuitenkin kadota jonkin ajan kuluttua.

• Näytön ja kotelon lämpeneminen television käytön aikana on normaalia.

• LCD-näyttö sisältää pienen määrän nestekiteitä. Noudata paikallisia jätehuoltomääräyksiä. Television näytön pinnan ja kotelon käsitteleminen ja puhdistaminen Irrota televisioon kytketty virtajohto pistorasiasta aina ennen television puhdistusta. Noudata seuraavia ohjeita välttääksesi vahingoittamasta kotelon tai näytön pintaa.

• Pyyhi pöly varovasti näytön pinnasta tai kotelosta pehmeällä liinalla. Jos pöly ei lähde pois helposti, pyyhi näyttö pehmeällä liinalla, joka on kostutettu laimealla pesuaineliuoksella.

• Älä koskaan ruiskuta vettä tai pesuainetta suoraan televisioon. Sitä voi valua näytön alaosaan tai ulkopuolisiin osiin ja päästä television sisään, mikä voi aiheuttaa vaurioita televisiolle.

• Älä käytä hankaustyynyjä, hapanta tai emäksistä pesuainetta, hankausjauhetta tai liuotinta, kuten alkoholia, bensiiniä tai tinneriä, tai hyönteismyrkkyä. Tällaisten aineiden käyttö tai pitkäaikainen kosketus kumin tai vinyylin kanssa voi vahingoittaa näytön ja kotelon pintaa.

• Älä koske TV:hen, jos käsissäsi jotakin kemiallista ainetta, kuten käsi- tai aurinkovoidetta.

• Ilmanvaihtoaukot on suositeltavaa imuroida säännöllisin väliajoin hyvän ilmanvaihdon varmistamiseksi.

• Kun säädät television katselukulmaa, siirrä laitetta varovasti, jotta se ei irtoa tai luiskahda pois pöytäjalustalta. Lisälaitteet

• Pidä kaikki sähkömagneettista säteilyä aiheuttavat lisävarusteet tai laitteet poissa television läheltä. Sähkömagneettinen säteily voi aiheuttaa häiriöitä kuvaan ja/tai kohinaa.

• Tämä laite on testeissä todettu olevan EMC-direktiivin rajoitusten mukainen käytettäessä liitäntäkaapelia, joka on enintään 3 metrin pituinen. Suositeltu F-tyypin liitin Sisäjohtimen ulkonema liitäntäosasta on oltava alle 1,5 mm. Laitteen langattoman yhteyden toiminta

• Älä käytä laitetta lääketieteellisten laitteiden (kuten sydämentahdistimen) lähellä, jottei laitteiden toiminta häiriinny.

• Vaikka tämä laite lähettää ja vastaanottaa salattua signaalia, varmista kuitenkin, että signaalia ei kaapata. Sony ei vastaa signaalin kaappamisesta aiheutuvista seurauksista. Huomioitavaa kaukosäätimen käytöstä

• Tarkista oikea polariteetti asentaessasi paristoja.

• Älä käytä yhdessä erityyppisiä paristoja tai uusia ja vanhoja paristoja.

• Hävitä käytetyt paristot ympäristöystävällisesti. Joissakin maissa paristojen hävittämiseen liittyy määräyksiä. Kysy neuvoa jätehuoltokeskuksesta.

• Käsittele kaukosäädintä varovasti. Varo pudottamasta kaukosäädintä tai astumasta sen päälle. Älä myöskään kaada mitään nestettä kaukosäätimen päälle.

• Älä laita kaukosäädintä lämmönlähteen lähelle tai suoraan auringonvaloon. Älä myöskään pidä sitä kosteassa huoneessa. Television käytöstäpoisto ja hävittäminen Käytöstä poistettujen sähkö- ja elektroniikkalaitteiden hävittäminen (koskee Euroopan yhteisön ja muiden Euroopan maiden jätehuoltoa) Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa käsitellä kotitalousjätteenä. Sen sijaan laite on toimitettava sähkö ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräys- ja kierrätyspisteeseen. Varmistamalla, että tämä laite hävitetään asianmukaisesti, voit auttaa estämään mahdollisia ympäristö- ja terveyshaittoja, joita muuten voi aiheutua laitteen epäasianmukaisesta käsittelystä. Materiaalien kierrätys säästää luonnonvaroja. Lisätietoja laitteen käsittelystä, talteenotosta ja kierrätyksestä on saatavilla paikallisilta ympäristöviranomaisilta, jätehuoltokeskuksesta tai liikkeestä, josta laite on ostettu. Käytöstä poistettujen paristojen hävitys (koskee Euroopan unionia sekä muita Euroopan maita, joissa on erillisiä keräysjärjestelmiä) Tämä symboli paristossa tai sen pakkauksessa tarkoittaa, ettei paristoa lasketa normaaliksi kotitalousjätteeksi. Tietyissä paristoissa tätä symbolia voidaan käyttää yhdessä kemikaalia ilmaisevan symbolin kanssa. Paristoon on lisätty kemikaaleja elohopea (Hg) ja lyijyä (Pb) ilmaisevat symbolit, jos paristo sisältää enemmän kuin 0,0005 % elohopeaa tai enemmän kuin 0,004 % lyijyä. Varmistamalla, että paristo poistetaan käytöstä asiaan kuuluvalla tavalla, estetään mahdollisia negatiivisia vaikutuksia luonnolle ja ihmisten terveydelle, joita paristojen väärä hävittäminen saattaa aiheuttaa. Materiaalien kierrätys auttaa säästämään luonnonvaroja. Mikäli tuotteen turvallisuus, suorituskyky tai tietojen säilyminen vaatii, että paristo on kiinteästi kytketty laitteeseen, tulee pariston vaihto suorittaa valtuutetun huollon toimesta. Jotta varmistetaan, että käytöstä poistettu tuote käsitellään asianmukaisesti, tulee tuote viedä käytöstä poistettujen sähkö- ja elektroniikkalaitteiden vastaanottopisteeseen. Muiden paristojen osalta tarkista käyttöohjeesta miten paristo irroitetaan tuotteesta turvallisesti. Toimita käytöstä poistettu paristo paristojen vastaanottopisteeseen. Lisätietoja tuotteiden ja paristojen kierrätyksestä saa paikallisilta viranomaisilta, jäteyhtiöistä tai liikkeestä, josta tuote on ostettu. Varotoimenpiteet Korkeintaan 1,5 mm (Viitteellinen kuva F-tyypin liittimestä) Korkeintaan 7 mm6

Osat ja säätimet Kaukosäädinanturi*

Valaistuksen LED Valaistuksen LED syttyy tai vilkkuu TV:n tilan mukaan. •ValkoinenKun televisio kytketään päälle/kuva pois -tila/ohjelmistopäivitys jne.•SyaaniKun mobiililaite yhdistetään langattomasti.• Vaaleanpunainen* Tallennustila.•KeltainenAjastin on asetettu. (Virta) / + / – Kun TV on pois päältä, Kytke virta painamalla . Kun TV on päällä, Katkaise virta painamalla pitkään .Paina toistuvasti toiminnon vaihtamiseksi, paina sen jälkeen + tai – seuraavaa varten:• Äänenvoimakkuuden säätö• Kanavan valinta• TV:n signaalilähteen valinta*1 Älä aseta mitään tunnistimen läheisyyteen.*2 Vain rajoitetuilla alueilla/maissa/TV-malleissa. Säätimet ja ilmaisimet

Kaukosäätimen käyttäminen Kaukosäätimen muoto sekä kaukosäätimen painikkeen sijainti, käytettävyys ja toiminta saattavat vaihdella alueen/maan/TV-mallin mukaan. / (Tulosignaalin valinta/tekstin pito) TV-tilassa: Näytä ja valitse tulolähde.Teksti-TV-tilassa: Aseta nykyinen sivu pitoon. (TV-valmiustila) Avaa tai sammuta TV (valmiustila). DIGITAL/ANALOG Vaihda digitaalisen ja analogisen tilan välillä. TV/RADIO Vaihda TV- ja RADIO-lähetysten välillä. SYNC MENU Tuo BRAVIA Sync -valikko näkyviin. Numeropainikkeet EXIT Palaa edelliseen näyttöön tai poistu valikosta. Poistuu interaktiivisesta sovelluspalvelusta, jos sellainen on käytettävissä. (Teksti) Näytä tekstitiedot. Kaukosäätimen osien kuvaus

Väripainikkeet Suorittaa painiketta sillä hetkellä vastaavan toiminnon. / (Tiedot/tekstin paljastus) Näytä tiedot. NETFLIX (vain rajoitetuilla alueilla/ maissa/TV-malleissa) Siirry ”NETFLIX”-verkkopalveluun. HELP Näytä Ohje-valikko. Käyttöoppaaseen voidaan siirtyä täältä. ACTION MENU Näytä asiayhteyteen liittyvien toimintojen luettelo.

• Vaihda TV-kanavalle tai ohjelmalähteelle muista sovelluksista.

• Kytke TV päälle, jotta TV-kanava tai ohjelmalähde tulee näkyviin. GUIDE/ Näytä digitaalinen ohjelmaopas. BACK/ Palaa edelliseen näyttöön. HOME Tuo TV:n Home-valikko näkyviin. DISCOVER Näytä Sisältöpalkki sisällön etsimistä varten. //// (Kohteen valinta/syöttö) +/– (Äänenvoimakkuus) Säädä äänenvoimakkuutta. (Hyppää) Siirry edestakaisin kahden kanavan tai signaalilähteen välillä. TV vaihtaa nykyisen kanavan tai signaalilähteen ja viimeksi valitun kanavan tai signaalilähteen välillä. (Mykistys) Mykistä ääni. Palauta ääni painamalla uudelleen. PROG +/–// TV-tilassa: Valitse kanava. Teksti-TV-tilassa: Valitse seuraava () tai edellinen () sivu. AUDIO Vaihda parhaillaan katsottavan ohjelman kieli. (Tekstityksen asetukset) Tuo tekstityksen näkyviin tai poistaa sen näkyvistä (kun toiminto on käytettävissä).

Käytä TV:n ja liitetyn BRAVIA Sync -yhteensopivan laitteen mediasisältöä. REC Tallentaa nykyisen ohjelman USB HDD -tallennustoiminnolla. TITLE LIST Näytä otsikkoluettelo.9

Liitäntäkaavio Lisätietoja liitännöistä on annettu Käyttöoppaassa (sivu 2).

Digisovitin Kodin äänijärjestelmä optisella audiotulolla Kaapeli/antenni/ digisovitin Reititin Satelliitti Kodin äänijärjestelmä ja ARC-/HDMI- laite HDMI-laite Digitaalikamera/ videokamera/ USB- tallennusväline Kuulokkeet/ kodin äänijärjestelmä/ subwoofer Maksu-TV- moduuli HDMI- laite Videonauhuri/ videopelilaite/DVD- soitin/Videokamera IR Blaster HDMI-laite10

• Jos haluat kuunnella TV:n ääntä liitetyn laitteen kautta, paina HOME. Valitse [Asetukset] [Ääni] [Kuuloke/ äänilähtö] ja valitse sitten haluttu kohde.

• Isokokoisen USB-laitteen liittäminen saattaa häiritä muita liitettyjä laitteita sen vieressä.

• Liitä isokokoinen USB-laite USB 1 -liitäntään. HDMI IN 1/2/3/4

• Jos liität ARC-tekniikkaa (äänen paluukanava) tukevan digitaalisen äänijärjestelmän, käytä HDMI IN 3 - liitäntää. Jos et käytä tätä liitäntää, on käytettävä lisäksi DIGITAL AUDIO OUT (OPTICAL) -liitäntää. / AV 2

• Käytä komposiittiliitännälle toimitettua analogista jatkokaapelia*

(RF-tulo), (Satelliittitulo)

• Liitännät maanpäällisille/kaapeli- ja satelliittilähetyksille. / AV 1

• Liitä SCART-kaapelilla. Jos kytket analogisen dekooderin, TV-viritin lähettää salatun signaalin dekooderiin, joka purkaa signaalit ja lähettää sen edelleen. CAM (Maksu-TV-moduuli)

• Tällä toiminnolla voit käyttää maksullisia TV-palveluita. Lisätietoja on annettu CAM- moduulin mukana toimitetussa käyttöohjeessa.

• Älä aseta älykorttia suoraan TV:n CAM- korttipaikkaan. Kortti täytyy ensin asettaa valtuutetulta jälleenmyyjältä saatuun CAM-moduuliin.

• CAM-toimintoa ei tueta kaikissa maissa/ kaikilla alueilla. Tarkista asia valtuutetulta jälleenmyyjältä.

• Kun siirryt digikanavalle Internet-videon käytön jälkeen, näkyviin voi tulla CAM- sanoma.

*4 Tukee vain 3-napaista stereominiliitintä. *5 Vain rajoitetuilla alueilla/maissa/TV-malleissa. < 12 mm < 21 mm 3,5 mm

Television asennus seinälle Tässä television käyttöohjeessa näytetään vain vaiheet, joilla valmistellaan television asennus seinälle. Asiakkaille: Tuotteen suojelemiseksi ja turvallisuuden vuoksi Sony suosittelee, että television asennus annetaan Sonyn jälleenmyyjän tai asiantuntevan huoltoliikkeen tehtäväksi. Älä yritä asentaa sitä itse. Sony-jälleenmyyjille ja huoltoliikkeille: Kiinnitä erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, huollon ja tarkastuksen aikana. Käytä seinäasennuskiinnitintä SU-WL450 (ei sisälly toimitukseen) TV:n asentamiseksi seinälle. Katso seinäasennuskiinnitintä asennettaessa myös seinäasennuskiinnittimen mukana toimitettu käyttöohje ja asennusohje. Huomautus

• Pane irrotetut ruuvit talteen turvalliseen paikkaan pois lasten ulottuvilta. Voit katsoa seuraavalta verkkosivustolta ohjeita siitä, kuinka seinäasennuskiinnitin asennetaan televisiomalliisi: www.sony.eu/tv/wall-mount-bracket-manual Tämän tuotteen asentaminen edellyttää riittävää ammattitaitoa erityisesti sen määrittämiseksi, kestääkö seinä television painon. Tämän tuotteen seinään asentaminen on jätettävä Sonyn jälleenmyyjän tai huoltoliikkeen tehtäväksi ja asennuksen turvallisuuteen on kiinnitettävä riittävästi huomiota. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta.12

Vianetsintä TV:n ohjelmiston pitämiseksi ajan tasalla uusimmat ohjelmistotiedot on ladattava digitaalisen lähetysjärjestelmän tai Internetin kautta ja ohjelmisto on päivitettävä. Käynnistä ohjelmistopäivitys valitsemalla [Päivitä nyt]. Valaistuksen LED vilkkuu valkoisena, kun ohjelmistoa päivitetään. Ohjelmiston päivittymisen aikana ruudussa näkyy seuraava [Updating…] (Päivitetään…) -näyttö. Älä irrota virtajohtoa ohjelmistopäivityksen aikana. Jos virtajohto irrotetaan, ohjelmistopäivitys ei ehkä ehdi päättyä ja seurauksena voi olla ohjelmiston toimintahäiriö. Ohjelmistopäivitykset saattavat kestää jopa 30 minuuttia. Jos et halua päivittää ohjelmistoa automaattisesti, paina HOME ja valitse [Ohje] [Järjestelmän ohjelmistopäivitys] [Automaattinen ohjelmiston lataus] [Pois]. Kun TV liitetään pistorasiaan, TV:n virta ei ehkä kytkeydy heti päälle, vaikka painat kaukosäätimen tai TV:n virtapainiketta, koska järjestelmän alustaminen kestää jonkin aikaa. Odota noin minuutti ja yritä sitten uudelleen. Kun virta kytketään päälle painamalla kaukosäätimen tai TV:n virtapainiketta, kestää jonkin aikaa ennen kuin LED-valaistus syttyy ja kaukosäädin alkaa toimia. Kun valaistuksen LED vilkkuu punaisena, laske kuinka monta kertaa se välähtää (3 sekunnin välein). Jos valaistuksen LED vilkkuu punaisena, nollaa televisio irrottamalla virtajohto kahdeksi minuutiksi ja kytke sitten virta televisioon. Jos ongelma ei korjaannu, ota yhteys jälleenmyyjääsi tai Sonyn huoltokeskukseen ja ilmoita valaistuksen LED:in punaisten välkähdysten määrä (vilkkuu kolmen sekunnin välein). Irrota virtajohto pistorasiasta ja ilmoita asiasta jälleenmyyjälle tai Sonyn huoltokeskukseen. Jos valaistuksen LED ei vilku, tarkista alla olevissa taulukoissa mainitut kohdat. Voit myös katsoa käyttöoppaasta vianmääritysohjeita tai suorittaa itsediagnoosin valitsemalla [Ohje] [Itsediagnostiikka]. Jos ongelma ei korjaannu, anna valtuutetun huoltohenkilöstön huoltaa TV-vastaanotin. Ongelmat ja ratkaisut Kuva ei näy (ruutu on pimeänä) eikä ääntä kuulu. Tarkista antenni-/kaapelikytkentä. Liitä TV virtajohtoon ja paina TV:stä tai kaukosäätimestä. Joitakin ohjelmia ei voi virittää. Tarkista antenni-/kaapelikytkentä. Satelliittikaapelissa voi olla oikosulku tai kaapelissa voi olla yhteysongelmia. Tarkista kaapeli ja yhteys, ja sammuta sitten televisio virtakytkimestä ja kytke se takaisin päälle. Antamasi taajuus voi olla alan ulkopuolella. Kysy tietoja satelliittilähetysyhtiöltä. Kaapelitelevisiopalveluja (ohjelmia) ei löydy. Tarkista kaapeliliitäntä tai viritysasetukset. Kokeile suorittaa [Digitaalinen automaattiviritys] valitsemalla [Antenni] valinnan [Kaapeli] sijasta. Kaukosäädin ei toimi. Vaihda paristot. [Katselun esto (lähetys)] -salasana on unohtunut. Syötä PIN-koodiksi 9999. Päivitä PIN-koodi valitsemalla [Asetukset] [Katselun esto (lähetys)] [Vaihda PIN-koodi]. Television kehys lämpenee. Kun televisio on päällä pitkään, sen kehys lämpenee. Kädellä koskettaessa se voi tuntua kuumalta. Pysähtynyt ääni tai kuva, tyhjä näyttö tai televisio ei reagoi television tai kaukosäätimen painikkeisiin. Suorita yksinkertainen television asetusten palautus irrottamalla virtajohto kahdeksi minuutiksi ja liitä se tämän jälkeen takaisin pistorasiaan. Updating...13

Painikkeita , + ja – ei löydy TV:stä. Katso painikkeiden sijainti TV:ssä alla olevasta kuvasta. Valaistuksen LED syttyy. Jos et halua sytyttää valaistuksen LED-valoa, se voidaan sammuttaa. Paina HOME ja valitse sitten [Asetukset] [Valaistuksen LED] [Pois]. Ei muodosta yhteyttä langattomaan reitittimeen WPS (Wi-Fi Protected Setup):llä. Jos käytät WEP-suojausta, valitse [Helppo] [Wi-Fi] [Yhdistä hakuluettelosta]. Valitse sitten verkkonimi (SSID), johon haluat yhdistää. Halutun verkon nimeä ei löydy verkkoasetuksista. Valitse [[Syötä käsin]] ja syötä verkon nimi painamalla . Tekniset tiedot Järjestelmä Näyttöpaneeli LCD-paneeli (nestekidenäyttö), LED-taustavalo TV-järjestelmä Maa-/aluevalinnasta/TV-mallista riippuen Analoginen: B/G, D/K, L, I Digitaalinen: DVB-T/DVB-C DVB-T2* Satelliitti*: DVB-S/DVB-S2 Väri-/kuvajärjestelmä Analoginen: PAL, SECAM, NTSC3.58 (Vain video), NTSC4.43 (Vain video) Digitaalinen: Katso käyttöopas. Kanavien näkyvyysalue Maa-/aluevalinnasta/TV-mallista riippuen Analoginen: UHF/VHF/kaapeli Digitaalinen: UHF/VHF/kaapeli Satelliitti*: IF-taajuus 950-2 150 MHz Äänentoisto 10 W + 10 W Langaton teknologia Protokolla IEEE802.11ac/a/b/g/n Bluetooth versio 4.1

• Kaikissa TV:issä ei ole DVB-T2- tai DVB-S/S2- tekniikkaa tai satelliittiantenniliitintä. Tulo-/lähtöliitännät Antenni/kaapeli 75 ohmin ulkoinen liitäntä VHF/UHF-liittimelle Satelliittiantenni Naaraspuolinen F-tyypin liitin, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V & 22 kHz ohjaus, Yhden kaapelin jakelu EN50494. / AV 1 21-nastainen SCART-liitin (CENELEC-standardi), sisältää audio-/videotulon, RGB-tulon ja television audio-/videolähdön. / AV 2 Video/Audio-tulo (miniliitin) TV:n takasivu14

HDMI IN 1, 2, 3, 4 (tukevat 4K-tarkkuutta, HDCP

3840 × 2160p näytetään, kun vastaanotetaan 4096 × 2160p

Vain HDMI IN 2 / 3. Audio: 5,1.-kanavainen lineaarinen PCM: 32, 44,1, 48, 88,2, 96, 176,4 ja 192 kHz, 16, 20 ja 24 bittiä, Dolby Digital, Dolby Digital Plus ja DTS ARC (Audio Return Channel) (vain HDMI IN 3) (kaksikanavainen lineaarinen PCM, Dolby Digital, Dolby Digital Plus, DTS) DIGITAL AUDIO OUT (OPTICAL) Optinen digitaaliliitäntä (kaksikanavainen lineaarinen PCM, Dolby Digital, DTS) AUDIO OUT / (stereominiliitin) Kuulokkeet, äänilähtö, subwoofer 1, 2, 3 (HDD REC)*

USB-laiteportti ( 3 USB-kiintolevylaitetta REC-toiminnolle) USB-portit 1 ja 2 tukevat nopeaa USB:tä (USB2.0). USB-portti 3 tukee supernopeaa USB:tä (USB3.0). Maksu-TV-moduulin (CAM) paikka LAN 10BASE-T/100BASE-TX-liitäntä (Yhteysnopeus voi vaihdella verkon käyttöympäristön mukaan. 10BASE-T/100BASE-TX-tiedonsiirtonopeutta ja laatua ei taata tässä televisiossa.) IR BLASTER*

IR Blaster -infrapunakaapelitulo (miniliitäntä) Muita tietoja Lisävarusteet Seinäasennuskiinnitin: SU-WL450 Langaton bassokaiutin: SWF-BR100 Käyttölämpötila 0 ºC – 40 ºC Käytön ilmankosteus 10 % – 80 % RH (ei-kondensoiva) Teho, tuoteseloste ja muuta Käyttöjännite Nimellisarvo: käyttöjännite 220 V - 240 V AC, 50 Hz Energiatehokkuusluokka KD-65XD750x: A KD-55XD700x: A KD-49XD700x: A Näytön koko (halkaisija) (Noin) KD-65XD750x: 163,9 cm / 65 tuumaa KD-55XD700x: 138,8 cm / 55 tuumaa KD-49XD700x: 123,2 cm / 49 tuumaa Virrankulutus [Vakio] -tilassa KD-65XD750x: 125 W KD-55XD700x: 112 W KD-49XD700x: 90 W [Kirkas] -tilassa KD-65XD750x: 206 W KD-55XD700x: 184 W KD-49XD700x: 151 W Keskimääräinen vuotuinen energiankulutus*

0,50 W (14 W ohjelmiston/elektronisen ohjelmaoppaan päivitystilassa) Näytön erottelutarkkuus 3 840 pistettä (vaaka) × 2 160 viivaa (pysty) Ulostuloarvot USB 1/2: Maks. 5 V, , 500 mA USB 3: Maks. 5 V, , 900 mA Mitat (Noin) (l × k × s) pöytäjalustan kanssa KD-65XD750x: 146,3 × 90,1 × 29,5 cm KD-55XD700x: 124,5 × 77,0 × 23,5 cm KD-49XD700x: 110,7 × 69,0 × 23,5 cm ilman pöytäjalustaa KD-65XD750x: 146,3 × 85,2 × 8,0 cm KD-55XD700x: 124,5 × 73,0 × 7,8 cm KD-49XD700x: 110,7 × 65,1 × 7,8 cm15

Vain rajoitetuilla alueilla/maissa/TV-malleissa.

Vuosittainen virrankulutus, joka perustuu television 4 tunnin päivittäiseen käyttöön 365 päivänä vuodessa. Todellinen energiankulutus riippuu siitä, miten televisiota käytetään.

Mainittu valmiustilan virrankulutus on voimassa sen jälkeen, kun televisio on suorittanut välttämättömät sisäiset toimenpiteet.

Valmiustilan virrankulutus kasvaa, kun televisio on yhdistetty verkkoon. Huomautus

• Älä poista valekorttia TV:n maksu-TV-moduulin (CAM) paikasta paitsi silloin, kun siihen asetetaan älykortti.• Lisävarusteiden saatavuus riippuu maasta/alueesta/television mallista/varastotilanteesta.• Rakennetta ja teknisiä tietoja saatetaan muuttaa siitä erikseen ilmoittamatta. Digitaalisen television toimintaan liittyviä huomautuksia

• Digitaaliseen televisioon ( ) liittyvät toiminnot toimivat ainoastaan maissa tai alueilla, joissa lähetetään digitaalisia maanpäällisiä signaaleja DVB-T/DVB-T2 (MPEG-2 ja H.264/MPEG-4 AVC) tai joissa on käytettävissä yhteensopiva DVB-C (MPEG-2 ja H.264/MPEG-4 AVC) - kaapelipalvelu. Tarkista jälleenmyyjältäsi, ovatko DVB-T/DVB-T2-signaalit käytettävissä asuinpaikkakunnallasi tai kysy kaapeli- TV:n palveluntarjoajalta, onko DVB-C-kaapelipalvelu yhteensopiva tämän television kanssa.

• Kaapeli-TV:n palveluntarjoaja voi veloittaa tarjoamistaan palveluista, ja sinun on mahdollisesti sitouduttava palveluntarjoajan liiketoiminnan ehtojen noudattamiseen.

• Tämä televisio noudattaa DVB-T/DVB-T2- ja DVB-C-signaaleiden määrityksiä, mutta yhteensopivuutta tulevien digitaalisten maanpäällisten DVB-T/DVB-T2-lähetysten ja digitaalisten DVB-C-kaapelilähetysten kanssa ei taata.

• Jotkin digitaalisen television toiminnot eivät välttämättä ole käytettävissä kaikissa maissa/kaikilla alueilla, ja DVB-C-kaapeli ei välttämättä toimi oikein kaikkien palveluntarjoajien kanssa.16

• Termit HDMI ja HDMI High-Definition Multimedia Interface sekä HDMI-logo ovat HDMI Licensing LCC:n tuotemerkkejä tai rekisteröityjä tuotemerkkejä Yhdysvalloissa ja muualla maailmassa.

• Valmistettu Dolby Laboratories myöntämällä lisenssillä. Dolby, Dolby Audio ja kaksois-D-symboli ovat Dolby Laboratoriesin rekisteröimiä tavaramerkkejä.

• “BRAVIA” ja ovat Sony Corporationin tuotemerkkejä.

• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, Gracenote-logo ja -logotyyppi ja ”Powered by Gracenote” -logo ovat joko Gracenoten rekisteröityjä tavaramerkkejä tai tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa.

• Opera® Devices SDK from Opera Software ASA. Copyright 1995-2015 Opera Software ASA. All rights reserved.

• Wi-Fi, Wi-Fi Direct, Miracast, Wi-Fi Protected Setup ja Wi-Fi CERTIFIED -logo ovat Wi-Fi Alliancen tavaramerkkejä tai rekisteröityjä tavaramerkkejä.

• DTS-patentit, ks. http://patents.dts.com. Valmistettu DTS, Inc.in lisenssillä. DTS, symboli sekä DTS ja symboli yhdessä ovat rekisteröityjä tavaramerkkejä ja DTS Digital Surround on DTS, Inc:n tavaramerkki. © DTS, Inc. Kaikki oikeudet pidätetään.

• QuickSet ja QuickSet-logo ovat Universal Electronics Inc.:n tavaramerkkejä Portions © UEI 2000-2015

• Bluetooth®-sanamerkki ja -logot ovat Bluetooth SIG, Inc:n omistamia rekisteröityjä tavaramerkkejä, ja Sony Corporation käyttää niitä lisenssillä. Muut tuotemerkit ja tuotenimet ovat omistajiensa omaisuutta.

• DiSEqC™ on EUTELSATin tavaramerkki. Tässä televisiossa on DiSEqC 1.0 -tuki. Tätä televisiosta ei ole tarkoitettu moottorikäyttöisten antennien ohjaukseen.

• TUXERA on Tuxera Inc.:n rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa.
