MANUAL DE UTILIZARE Bravia KD49XD7004 SONY

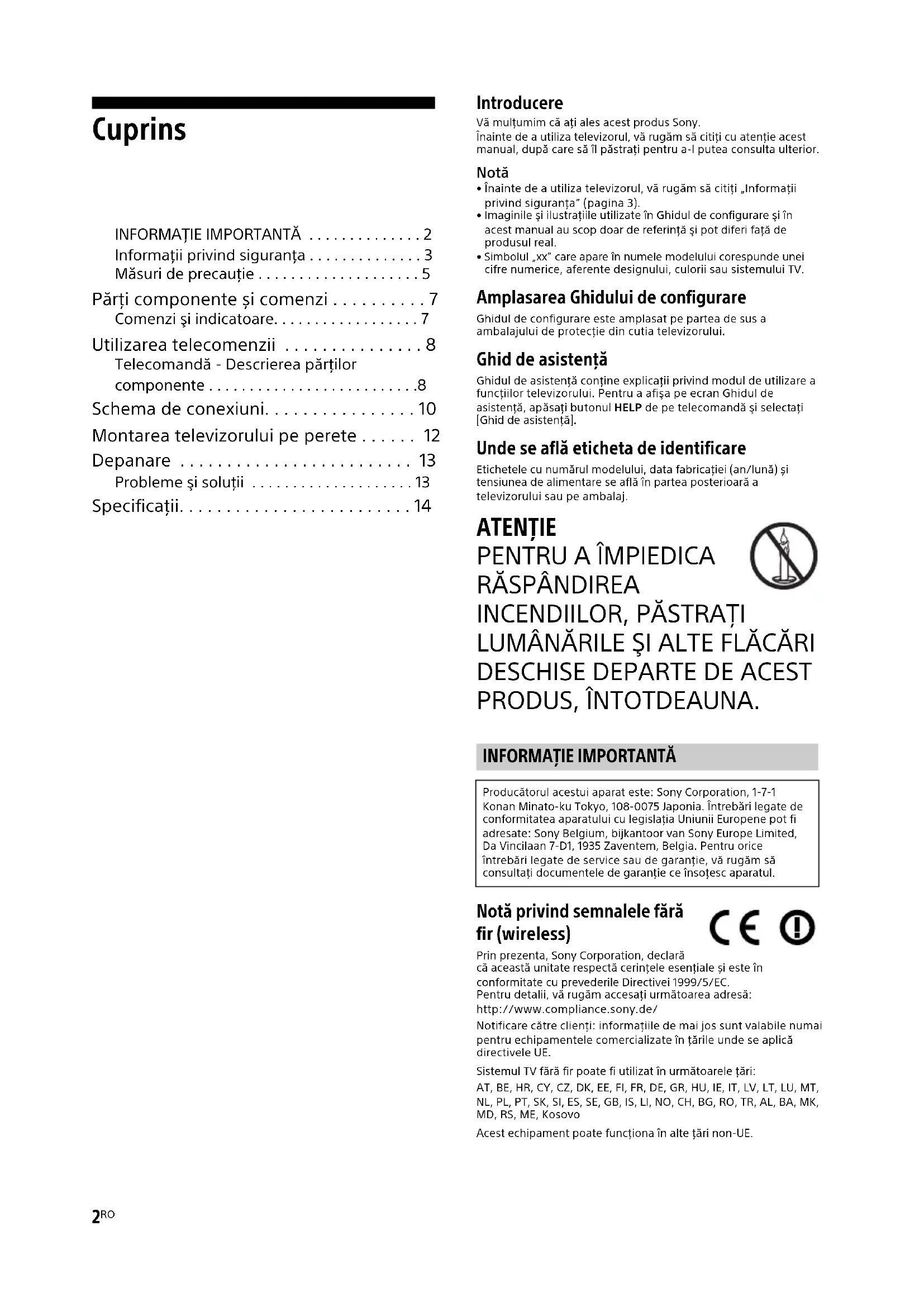

• Informații privind siguranța p. 3
• Măsuri de precauţie p. 5
• Părți componente și comenzi p. 7
• Comenzi şi indicatoare p. 7
• Utilizarea telecomenzii p. 8
• Telecomandă - Descrierea părţilor componente p. 8
• Schema de conexiuni p. 10
• Montarea televizorului pe perete p. 12
• Depanare p. 13
• Probleme şi soluţii p. 13
• Specificaţii Introducere Vă mulțumim că ați ales acest produs Sony.Înainte de a utiliza televizorul, vă rugăm să citiți cu atenție acest manual, după care să îl păstrați pentru a-l putea consulta ulterior. Notă p. 14

• Înainte de a utiliza televizorul, vă rugăm să citiţi „Informaţii privind siguranţa” (pagina 3).• Imaginile şi ilustraţiile utilizate în Ghidul de configurare şi în acest manual au scop doar de referinţă şi pot diferi faţă de produsul real.• Simbolul „xx” care apare în numele modelului corespunde unei cifre numerice, aferente designului, culorii sau sistemului TV. Amplasarea Ghidului de configurare Ghidul de configurare este amplasat pe partea de sus a ambalajului de protecţie din cutia televizorului. Ghid de asistenţă Ghidul de asistenţă conţine explicaţii privind modul de utilizare a funcţiilor televizorului. Pentru a afişa pe ecran Ghidul de asistenţă, apăsaţi butonul HELP de pe telecomandă şi selectaţi [Ghid de asistenţă]. Unde se află eticheta de identificare Etichetele cu numărul modelului, data fabricaţiei (an/lună) și tensiunea de alimentare se află în partea posterioară a televizorului sau pe ambalaj. ATENŢIE

PRODUS, ÎNTOTDEAUNA. Notă privind semnalele fără fir (wireless) Prin prezenta, Sony Corporation, declară că această unitate respectă cerinţele esenţiale și este în conformitate cu prevederile Directivei 1999/5/EC.Pentru detalii, vă rugăm accesaţi următoarea adresă:http://www.compliance.sony.de/Notificare către clienţi: informaţiile de mai jos sunt valabile numai pentru echipamentele comercializate în ţările unde se aplică directivele UE.Sistemul TV fără fir poate fi utilizat în următoarele ţări:AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, KosovoAcest echipament poate funcţiona în alte ţări non-UE.

INFORMAŢIE IMPORTANTĂ

Producătorul acestui aparat este: Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japonia. Întrebări legate de conformitatea aparatului cu legislația Uniunii Europene pot fi adresate: Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgia. Pentru orice întrebări legate de service sau de garanţie, vă rugăm să consultaţi documentele de garanţie ce însoţesc aparatul.3

ATENŢIE Bateriile nu trebuie expuse la căldură excesivă, precum lumina solară, foc sau surse de căldură similare. Nu aşezaţi niciodată televizorul pe o suprafaţă instabilă. Acesta poate cădea şi poate cauza vătămări corporale grave sau deces. Multe accidente, mai ales cele suferite de către copii, pot fi prevenite prin luarea câtorva măsuri de siguranţă elementare, cum ar fi: Utilizaţi comodele sau măsuţele recomandate de către producătorul televizorului. Utilizaţi numai piese de mobilier care pot susţine în siguranţă televizorul. Aveţi grijă ca televizorul să nu depăşească marginea piesei de mobilier pe care este aşezat. Nu aşezaţi televizorul pe piese de mobilier înalte (de exemplu, dulapuri sau biblioteci) fără a ancora de un suport adecvat atât piesa de mobilier, cât şi televizorul. Nu aşezaţi televizorul pe milieuri, feţe de masă sau alte materiale textile aflate între televizor şi piesa de mobilier pe care acesta este amplasat. Explicaţi-le copiilor pericolele la care se pot expune dacă se urcă pe mobilă pentru a ajunge la televizor sau la butoanele de comandă. Măsurile de siguranţă de mai sus trebuie luate şi în cazul în care mutaţi televizorul într-un alt loc în vederea depozitării. Instalare/Configurare Instalaţi și utilizaţi televizorul conform instrucţiunilor prezentate în continuare, pentru a evita riscurile de incendii, șocurile electrice sau deteriorări/răniri. Instalarea

• Televizorul trebuie instalat în apropierea unei prize ușor accesibile.

• Aşezaţi televizorul pe o suprafaţă dreaptă şi stabilă, pentru a evita căderea acestuia şi vătămarea corporală sau pagubele materiale.

• Instalaţi televizorul într-un loc de unde nu poate fi tras, împins sau răsturnat.

• Instalarea televizorului pe perete trebuie executată numai de către persoane calificate.

• Din motive de siguranţă, se recomandă cu insistenţă utilizarea accesoriilor Sony, inclusiv: Dispozitiv de montare pe perete SU-WL450

• Asiguraţi-vă că folosiţi şuruburile furnizate cu dispozitivul de montare pe perete atunci când montaţi dispozitivul de montare pe perete la aparatul TV. Şuruburile furnizate sunt indicate conform ilustraţiei atunci când măsurarea se face de la suprafaţa de montare a dispozitivului de montare pe perete. Diametrul și lungimea șuruburilor diferă în funcţie de modelul dispozitivului de montare pe perete. Utilizarea altor șuruburi decât a celor furnizate poate avea ca rezultat deteriorarea internă a televizorului sau căderea acestuia, etc. Transportul

• Înainte de a deplasa televizorul, decuplaţi toate cablurile.

• La transportul unui televizor de mari dimensiuni, este recomandată participarea a două sau trei persoane.

• Când transportaţi manual aparatul TV, susţineţi-l așa cum este prezentat mai jos. Nu forţaţi panoul LCD sau cadrul din jurul ecranului.

• Feriţi televizorul de șocuri mecanice și de vibraţii prea puternice în timpul transportului.

• Când duceţi aparatul la reparat sau când vă mutaţi, împachetaţi- l în ambalajul original. Asigurarea stabilităţii Informații privind siguranța Șurub Dispozitiv de montare pe perete 8 mm - 12 mm Capacul din spate al televizorului Şurub (neinclus) Cablu (neinclus) Şurub M6 (neinclus) 8 mm - 12 mm4

• Nu acoperiţi niciodată fantele de aerisire și nu introduceţi obiecte în interiorul carcasei aparatului.

• Lăsaţi suficient spaţiu în jurul televizorului, așa cum este indicat mai jos.

• Se recomandă cu insistență să utilizați dispozitivul de montare pe perete furnizat de firma Sony, pentru că acesta asigură o ventilație adecvată. Instalarea pe perete Instalarea pe un suport

• Pentru a asigura o ventilaţie corespunzătoare și a evita adunarea prafului și a murdăriei: Nu așezaţi televizorul culcat, cu susul în jos, pe spate sau lateral. Nu puneţi televizorul pe un raft, pe covor, în pat sau într-un dulap. Nu acoperiţi televizorul cu materiale textile, de exemplu cu o draperie, și nici cu alte obiecte, de exemplu ziare etc. Nu instalaţi televizorul așa cum este arătat mai jos. Cablul de alimentare Pentru a evita riscul de incendii, șocuri electrice sau deteriorări și răniri, manevraţi cablul de alimentare și ștecherul respectând următoarele: Utilizaţi exclusiv un cablu de alimentare marca Sony, nu de la alte firme. Introduceţi complet ștecherul în priză. Acest aparat poate funcţiona doar la tensiuni de 220 V – 240 V, curent alternativ. Când conectaţi alte cabluri, aveţi grijă să decuplaţi cablul de alimentare, pentru siguranţa dvs., și aveţi grijă să nu vă încurcaţi picioarele între cabluri. Decuplaţi cablul de alimentare de la priză înainte de a deplasa sau de a depana televizorul. Ţineţi cablul de alimentare la distanţă de sursele de căldură. Decuplaţi ștecherul cablului de alimentare de la priză și curăţaţi-l cu regularitate. Dacă există praf pe ștecher și acesta se umezește, este posibil ca izolaţia să fie deteriorată, ceea ce poate duce la declanșarea de incendii. Notă

• Nu utilizaţi la alte echipamente cablul de alimentare furnizat.

• Nu găuriţi, nu îndoiţi și nu răsuciţi excesiv cablul de alimentare. Firele din interior se pot dezizola sau se pot rupe.

• Nu modificaţi cablul de alimentare.

• Nu așezaţi obiecte grele pe cablul de alimentare.

• Nu trageţi de cablul propriu-zis pentru decuplarea aparatului de la priză.

• Nu conectaţi prea multe aparate la aceeași priză de reţea.

• Nu utilizaţi un ștecher care nu se potrivește cu priza. Moduri interzise de utilizare Nu instalaţi/nu utilizaţi televizorul în locaţii, medii înconjurătoare sau situaţii de genul celor prezentate mai jos, deoarece este posibil ca televizorul să producă incendii, șocuri electrice, deteriorări și/sau leziuni. Locaţia:

• În exterior (la lumină solară directă), pe malul mării, pe o navă sau barcă, în interiorul unui vehicul, în instituţii medicale, în locuri instabile, în apropierea apei, în locuri supuse la ploaie, umezeală sau fum.

• În cazul în care televizorul este așezat în vestiarul unei băi publice sau a unor băi termale, televizorul se poate defecta din cauza sulfului din atmosferă, etc.

• Pentru o calitate optimă a imaginii, nu expuneţi ecranul la iluminare sau lumină solară directă.

• Evitaţi mutarea televizorului dintr-o zonă răcoroasă în alta călduroasă. Modificările bruște de temperatură ambientală pot crea condens. Aceasta poate duce la distorsionarea imaginii televizorului și/sau la culori estompate. Dacă aceasta este situaţia, înainte de a conecta din nou televizorul la reţeaua de alimentare, permiteţi evaporarea completă a umezelii. Mediul înconjurător:

• Locuri unde este foarte cald sau umed, unde există mult praf; în spaţii unde există insecte care pot pătrunde în interior; în locaţii unde poate fi supus la vibraţii mecanice, în apropierea unor obiecte cu flăcări deschise (lumânări, etc). Televizorul nu trebuie expus la picături sau stropire, și nu trebuie așezate deasupra lui recipiente ce conţin lichide, de exemplu vaze.

• Nu așezaţi televizorul într-un spaţiu umed sau cu praf ori într-o încăpere cu fum uleios sau aburi (în apropierea meselor de gătit sau a umidificatoarelor). Se pot produce incendii, șocuri electrice sau deteriorări.

• Nu instalaţi televizorul în spaţii cu temperaturi extreme, cum ar fi locuri expuse la lumină solară directă, în apropierea unui calorifer sau a unei aeroterme. Este posibil ca televizorul să se supraîncălzească într-o astfel de situație lucru ce poate duce la deformarea carcasei și/sau la defectarea televizorului. Situaţii:

• Utilizare în cazul în care aveți mâinile ude, cu carcasa demontată, sau când există dispozitive atașate care nu au fost recomandate de producător. Decuplaţi televizorul de la priză, precum și antena de exterior în timpul furtunilor.

• Nu instalaţi televizorul astfel încât să fie proeminent într-un spaţiu deschis. Se pot produce vătămări corporale sau există pericolul ca televizorul să fie lovit de diverse obiecte. 30 cm 10 cm 10 cm 10 cm Lăsaţi cel puţin atât spaţiu în jurul televizorului. 30 cm 10 cm 10 cm Lăsaţi cel puţin atât spaţiu în jurul televizorului. 6 cm Circulaţia aerului este blocată. Perete Perete5

Părți componente sparte:

• Nu aruncaţi obiecte spre televizor. Sticla ecranului se poate sparge la impact, cauzând răniri grave.

• Dacă se sparge carcasa televizorului, nu o atingeţi înainte de a decupla cablul de alimentare de la priză. În caz contrar, se pot produce şocuri electrice. Când aparatul nu este utilizat

• Dacă nu utilizaţi televizorul câteva zile, decuplaţi-l de la reţea din motive ecologice și de siguranţă.

• Deoarece televizorul nu este decuplat de la reţea dacă este doar oprit, scoateţi ștecherul din priză pentru deconectarea completă.

• Unele televizoare pot dispune de opţiuni pentru a căror utilizare este necesar ca televizorul să fie lăsat în standby pentru a funcţiona corespunzător. Pentru copii

• Nu lăsaţi copiii să se caţere pe televizor.

• Nu lăsaţi accesoriile de mici dimensiuni la îndemâna copiilor, deoarece pot fi înghiţite accidental. În cazul în care apar următoarele probleme... Opriţi și decuplaţi imediat aparatul de la priză dacă survine vreuna dintre problemele prezentate mai jos. Solicitaţi dealer-ului dvs. sau unui centru de service Sony ca o persoană calificată să verifice televizorul. Când: Este deteriorat conductorul de reţea. Ștecherul nu se potrivește cu priza. Televizorul a fost deteriorat prin cădere, lovire sau izbirea cu un alt obiect. Vreun obiect sau lichid a pătruns în interiorul carcasei. Despre temperatura televizorului LCD Când televizorul LCD este utilizat pentru o perioadă îndelungată, zonele din jurul panoului se încălzesc. Este posibil ca zonele respective să fie fierbinţi la pipăit. Vizionarea la televizor

• Asiguraţi o iluminare moderată a camerei, deoarece nu este recomandată vizionarea televizorului o perioadă îndelungată de timp, în condiţii de iluminare scăzută, deoarece vă poate fi afectată vederea.

• Când utilizaţi căștile, evitaţi audierea la un nivel ridicat al volumului, deoarece vă poate fi afectat auzul. Ecranul LCD

• Deși ecranul LCD este produs folosindu-se o tehnologie de înaltă precizie și 99,99 % sau mai mult dintre pixeli funcţionează, este posibilă existenţa unor minuscule puncte negre sau a unora luminoase (roșii, albastre sau verzi) care să apară în mod constant pe ecranul LCD. Aceasta este o proprietate structurală a ecranului LCD și nu constituie o disfuncţionalitate.

• Nu împingeţi și nu zgâriaţi filtrul frontal, și nu așezaţi obiecte pe partea de sus a acestui televizor. Imaginea poate deveni neuniformă sau ecranul LCD se poate deteriora.

• Dacă televizorul este utilizat într-un loc cu temperatură scăzută, poate apărea un efect de prelungire neregulată a liniilor orizontale, sau imaginea poate deveni întunecată. Aceasta nu reprezintă o defecţiune. Fenomenul va dispărea pe măsură ce temperatura crește.

• Pot apărea imagini remanente în cazul în care sunt afișate în mod continuu imagini statice. Acestea pot să dispară după câteva momente.

• Ecranul și carcasa se încălzesc când televizorul este în uz. Aceasta nu reprezintă o disfuncţionalitate.

• Ecranul LCD conţine o cantitate mică de cristale lichide. Respectaţi instrucţiunile și regulamentele locale în vigoare cu privire la dezafectarea echipamentului. Manevrarea și curăţarea suprafeţei ecranului/ carcasei televizorului Decuplaţi cablul de alimentare de la priză înainte de a curăţa televizorul. Pentru a evita degradarea materialului sau deteriorarea acoperirii ecranului, respectaţi următoarele măsuri de precauţie.

• Pentru a îndepărta praful de pe ecran și carcasă, ștergeţi ușor cu o bucată de pânză moale. Dacă praful este persistent, ștergeţi cu o pânză moale, ușor umezită într-o soluţie slabă de detergent.

• Nu pulverizaţi niciodată apă sau detergent direct pe televizor. Poate să picure în partea de jos a ecranului sau pe componentele exterioare și să pătrundă în televizor, provocând astfel defectarea televizorului.

• Nu utilizaţi niciodată pastă abrazivă, substanţe de curăţare alcaline/acide, praf de curăţat sau solvenţi volatili, cum ar fi alcoolul, benzina, diluantul sau insecticidele. Utilizarea unor astfel de materiale sau contactul prelungit cu materiale din cauciuc sau vinil poate duce la daune ale suprafeţei ecranului și materialului carcasei.

• Nu atingeţi ecranul televizorului dacă aveţi substanţe chimice pe mâini, de exemplu cremă de mâini sau cremă de protecţie solară.

• Se recomandă aspirarea periodică a orificiilor de ventilare pentru a asigura ventilarea corespunzătoare.

• Când ajustaţi unghiul de vizionare al televizorului, deplasaţi lent aparatul, pentru a evita desprinderea sau alunecarea de pe suportul său stabil. Echipamentul opţional

• Păstraţi componentele opţionale sau oricare alte dispozitive care emit radiaţii electromagnetice la distanţă de televizor. În caz contrar, pot apărea distorsiuni și/sau zgomot.

• Acest echipament a fost testat și confirmat că este în conformitate cu limitele stabilite prin Directiva EMC pentru utilizarea cablului de conexiune pentru semnal, mai scurt de 3 metri. Recomandare privind mufa de tip F Proiecţia firului interior de la partea de conexiune nu trebuie să depășească 1,5 mm. Funcţionarea fără fir a unităţii

• Nu utilizaţi acest aparat în apropierea echipamentelor medicale (stimulator cardiac, etc.), deoarece poate cauza funcţionarea defectuoasă a echipamentului medical.

• Cu toate că această unitate transmite/recepționează semnale codate, trebuie să fiţi atenţi la interceptările neautorizate. Nu ne asumăm responsabilitatea pentru eventualele probleme care pot apărea. Măsuri de precauţie la manipularea telecomenzii

• Respectaţi polaritatea corectă când introduceţi bateriile.

• Nu utilizaţi baterii de tip diferit și nu amestecaţi baterii vechi cu unele noi.

• Dezafectaţi bateriile în mod ecologic. Este posibil ca, în anumite regiuni, reciclarea bateriilor să fie reglementată prin lege. Vă rugăm consultaţi autorităţile dvs. locale.

• Manevraţi telecomanda cu grijă. Nu o scăpaţi pe jos, nu călcaţi pe ea și nici nu vărsaţi vreun lichid peste aceasta.

• Nu puneţi telecomanda într-un loc apropiat de o sursă de căldură, în bătaia directă a razelor soarelui, sau într-o încăpere umedă. Măsuri de precauţie Max. 1,5 mm (Desen de referinţă al mufei de tip F) Max. 7 mm6

Dezafectarea televizorului Dezafectarea echipamentelor electrice și electronice vechi (Se aplică pentru ţările membre ale Uniunii Europene și pentru alte ţări europene cu sisteme de colectare separată) Acest simbol aplicat pe produs sau pe ambalajul acestuia, indică faptul că acest produs nu trebuie tratat ca pe un deșeu menajer. El trebuie predat punctelor de reciclare a echipamentelor electrice și electronice. Asigurându-vă că acest produs este dezafectat în mod corect, veţi ajuta la prevenirea posibilelor consecinţe negative asupra mediului și a sănătăţii umane, dacă produsul ar fi fost dezafectat în mod necorespunzător. Reciclarea materialelor va ajuta la conservarea resurselor naturale. Pentru mai multe detalii legate de reciclarea acestui produs, vă rugăm să contactaţi primăria din orașul dumneavoastră, serviciul de salubritate local sau magazinul de unde aţi cumpărat produsul. Dezafectarea bateriilor uzate (aplicabil în Uniunea Europeană și alte ţări europene cu sisteme de colectare separate) Acest simbol marcat pe baterie sau pe ambalaj indică faptul că bateria acestui produs nu trebuie considerată reziduu menajer. Pe anumite tipuri de baterii, acestui simbol i se pot asocia simbolurile anumitor substanţe chimice. Simbolurile pentru mercur (Hg) sau plumb (Pb) sunt adăugate, daca bateria conţine mai mult de 0,0005 % mercur sau 0,004 % plumb. Asigurându-vă că aceste baterii sunt eliminate corect, veţi ajuta la prevenirea consecinţelor negative pentru mediu și pentru sănătatea umană, care, în caz contrar, pot fi provocate de către manipularea și eliminarea greșită a acestor baterii. Reciclarea acestor materiale va ajuta la conservarea resurselor naturale. În cazul produselor care pentru siguranţa, performanţa sau integritatea datelor necesită o conexiune permanentă cu bateria încorporată, aceasta trebuie înlocuită numai de către personalul specializat din centrele de service. Pentru a vă asigura că bateriile vor fi dezafectate corespunzător, predaţi produsulul la sfârșitul duratei de funcţionare la centrele de colectare pentru deșeuri electrice și electronice. Pentru celelalte tipuri de baterii, vă rugăm să consultaţi secţiunea în care este explicat modul neprimejdios de îndepărtare a bateriei din produs. Predaţi bateria uzată la un centru de colectare și reciclare a bateriilor. Pentru mai multe detalii referitoare la reciclarea acestui produs sau a bateriei, vă rugăm să contactaţi primaria, serviciul de preluare a deșeurilor sau magazinul de unde aţi achiziţionat produsul.7

Părți componente și comenzi Senzor telecomandă*

/ LED de iluminare LED-ul de iluminare se aprinde continuu sau intermitent, în funcţie de starea televizorului.

• Alb La pornirea televizorului/în modul fără imagine/actualizării software-ului etc.•BleuLa conectarea wireless cu un dispozitiv mobil.•Roz* Mod înregistrare.•GalbenTemporizatorul este setat. (Alimentare) / + / – Dacă TV este oprit, Apăsați pentru pornire. Dacă TV este pornit, Apăsați pentru oprire.Apăsaţi în mod repetat pentru a schimba funcţia, apoi apăsaţi butonul + sau – pentru

• Reglare volum• Selectare canal• Selectare sursă de intrare pentru TV*1 Nu poziţionaţi nimic în apropierea senzorului.*2 Numai pentru anumite ţări/regiuni/modele de televizor. Comenzi şi indicatoare

Utilizarea telecomenzii Forma, amplasarea, disponibilitatea și funcționarea butoanelor telecomenzii pot varia în funcție de regiune/țară/modelul televizorului. / (Selectare intrare/Reţinere text) În modul TV: Afişaţi şi selectaţi sursa de intrare.În modul Text: Reţine pagina curentă. (TV standby) Porniţi sau opriţi televizorul (mod standby). DIGITAL/ANALOG Comută între modul digital şi modul analogic. TV/RADIO Comută între transmisiile TV sau RADIO. SYNC MENU Afișează meniul BRAVIA Sync. Butoane numerice EXIT Revine la ecranul precedent sau părăseşte meniul. Când este disponibil un serviciu de aplicaţie interactivă, apăsaţi pentru a părăsi serviciul. (Text) Afişează informaţii de tip text. Telecomandă - Descrierea părţilor componente

Butoane colorate Execută funcția corespunzătoare la momentul respectiv. / (Afișare informații/text) Afişează informaţii. NETFLIX (Numai pentru anumite țări/ regiuni/modele de televizor) Accesează serviciul online „NETFLIX”. HELP Afișează meniul de asistență. Ghidul de asistență poate fi accesat de aici. ACTION MENU Afişează o listă de funcţii contextuale.

• Comutați la un canal TV sau la intrări de la alte aplicații.

• Porniți televizorul pentru a afișa canalul de televiziune sau pagina de internet. GUIDE/ Afişează ghidul digital de programe. BACK/ Revine la ecranul precedent. HOME Afişează meniul principal al televizorului. DISCOVER Afişează bara de conţinut pentru căutarea de conţinut. //// (Selectare element/ Introducere) +/– (Volum) Reglează volumul. (Salt) Se alternează între două canale sau intrări. Televizorul alternează între canalul sau intrarea curentă şi canalul sau intrarea selectată anterior. (Anulare sunet) Reduce volumul sunetului la minimum. Apăsaţi din nou pentru restabilirea sunetului. PROG +/–// În modul TV: Selectează canalul. În modul Text: Selectează pagina următoare () sau cea precedentă (). AUDIO Modifică limba pentru programul vizualizat curent. (Setări subtitrare) Se activează sau se dezactivează subtitrarea (când funcţia este disponibilă).

Operează conținutul media la televizor și la dispozitivul compatibil BRAVIA Sync conectat. REC Înregistrează programul curent cu funcţia de înregistrare USB HDD. TITLE LIST Afişează lista titlurilor.10

Schema de conexiuni Pentru mai multe informaţii despre conexiuni, consultaţi Ghid de asistenţă (pagina 2).

Set Top Box Sistem Audio cu ieşire audio optică Cablu/Antenă/ Set Top Box Router Satelit Sistem Audio cu dispozitiv ARC/ Dispozitiv HDMI Dispozitiv HDMI Aparat foto digital/Cameră video/Dispozitiv de stocare USB Căști/Sistem Audio/Subwoofer Modul de acces condiționat Dispozitiv HDMI VCR/echipament pentru jocuri video/DVD player/ cameră video IR Blaster Dispozitiv HDMI11

• Pentru a asculta sunetele televizorului prin intermediul echipamentului conectat, apăsaţi pe HOME. Selectaţi [Setări] [Sunet] [Căşti/Ieşire audio], apoi selectaţi elementul dorit.

• Conectarea unui dispozitiv USB de mari dimensiuni poate afecta alte dispozitive conectate în afară de acesta.

• La conectarea unui dispozitiv USB de mari dimensiuni, conectați-l la mufa USB 1. HDMI IN 1/2/3/4

• Dacă se conectează un sistem audio digital compatibil cu tehnologia Audio Return Channel (ARC), utilizaţi HDMI IN 3. În caz contrar, este necesară o conexiune suplimentară la mufa DIGITAL AUDIO OUT (OPTICAL). / AV 2

• Pentru o conexiune compozită, utilizați cablul de extensie analog inclus*

• Conexiuni pentru antenă/cablu și satelit. / AV 1

• Conectarea cu un cablu SCART. La conectarea unui decodor analogic, tunerul TV trimite la decodor semnale codificate, iar acesta le decodifică înainte de a le reda la ieşire. CAM (modul de acces condiționat)

• Asigură accesul la serviciile de televiziune cu plată. Pentru detalii, consultaţi manualul de instrucţiuni furnizat cu modulul dumneavoastră CAM.

• Nu introduceţi cartela inteligentă direct în fanta CAM a televizorului. Aceasta trebuie montată în modulul de acces condiţionat furnizat de către distribuitorul dumneavoastră autorizat.

• CAM nu este acceptat în unele ţări/zone. Consultaţi-vă cu distribuitorul dumneavoastră autorizat.

• Este posibilă apariția unui mesaj CAM la comutarea la un program digital după utilizarea videoclipurilor de pe internet.

*4 Acceptă numai mini-mufă stereo cu 3 pini. *5 Numai pentru anumite țări/regiuni/modele de televizor. < 12 mm < 21 mm 3,5 mm

1: L 2: Video 3: Împământare 4: R < 14 mm12

Montarea televizorului pe perete Manualul de instrucţiuni al acestui televizor prezintă numai paşii necesari pentru pregătirea instalării televizorului înainte de instalarea acestuia pe perete. Pentru clienţi: Pentru protecţia produsului şi din motive de siguranţă, Sony recomandă insistent ca instalarea televizorului să fie efectuată numai de către dealeri Sony sau contractori licenţiaţi. Nu încercaţi să instalaţi personal televizorul. Pentru dealerii Sony şi contractori: Acordaţi atenţie maximă aspectelor de siguranţă în timpul instalării, întreţinerii periodice şi examinării produsului. Utilizați dispozitivul de montare pe perete SU-WL450 (neinclus) pentru instalarea televizorului pe perete. La instalarea dispozitivului de montare pe perete, consultaţi şi instrucţiunile de utilizare şi ghidul de instalare furnizat cu dispozitivul de montare pe perete. Notă

• Depozitaţi şuruburile demontate într-o locaţie sigură, fără a le lăsa la îndemâna copiilor. Pentru instrucţiuni privind instalarea dispozitivului de montare pe perete al modelului dumneavoastră de televizor, consultaţi următorul site: www.sony.eu/tv/wall-mount-bracket-manual Este necesară o experienţă suficientă pentru instalarea acestui produs, mai ales pentru a determina rezistenţa peretelui pentru a susţine greutatea televizorului. Încredinţaţi montajul acestui produs pe perete distribuitorilor Sony sau contractorilor licenţiaţi şi acordaţi o atenţie adecvată aspectelor de siguranţă în timpul instalării. Sony nu este responsabilă pentru daune materiale sau vătămări corporale cauzate de manipularea eronată sau instalarea necorespunzătoare.13

Depanare Pentru a menține software-ul televizorului în stare actualizată, este necesară descărcarea celor mai recente informații software prin intermediul sistemului de transmisii digitale sau prin internet și actualizare software-ului. Selectați [Actualiz. acum] pentru a iniţia actualizarea software. LED-ul de iluminare clipește în timpul actualizării software-ului. În timpul actualizării software-ului va apărea ecranul [Updating…] (Actualizare…) . Nu scoateţi din priză cablul de alimentare în timpul actualizării software. Dacă procedaţi astfel, este posibil ca actualizarea software-ului să nu se finalizeze corespunzător şi să determine o defecţiune software. Actualizările software-ului pot necesita până la 30 de minute. Dacă nu doriți să actualizați software-ul în mod automat, apăsați pe HOME și selectați [Ajutor] [Actualizare software sistem] [Descărcare software automată] [Oprit]. Atunci când conectaţi televizorul la reţeaua de alimentare, este posibil ca televizorul să nu se aprindă o perioadă, chiar dacă apăsaţi butonul de pornire/oprire de pe telecomandă sau de la televizor, deoarece iniţializarea sistemului durează puţin timp. Aşteptaţi aproximativ un minut, apoi încercaţi din nou. Când porniţi apăsând butonul de alimentare de pe telecomandă sau televizor, este nevoie de ceva timp până când porneşte LED-ul de iluminare şi până când telecomanda va fi funcţională. Când LED-ul de iluminare se aprinde intermitent în roşu, număraţi de câte ori se aprinde (intervalul dintre două aprinderi este de trei secunde). Dacă LED-ul de iluminare clipeşte intermitent în culoarea roşie, resetaţi televizorul prin deconectarea cablului de alimentare timp de două minute, apoi porniţi televizorul. Dacă problema persistă, contactaţi distribuitorul dvs. sau centrul de service Sony şi indicaţi-i numărul de clipiri intermitente ale LED de iluminare în culoarea roşie (intervalul de timp este de trei secunde). Deconectaţi cablul de alimentare şi informaţi distribuitorul sau centrul de servicii Sony. Când LED-ul de iluminare nu luminează intermitent, verificaţi elementele după cum urmează. De asemenea, puteți consulta secțiunea cu informații despre depanare din Ghidul de asistență sau puteți efectua autodiagnosticarea selectând [Ajutor] [Autodiagnosticare]. Dacă problema persistă, solicitați repararea televizorului de către personalul de service calificat. Probleme şi soluţii Nu apare nicio imagine (ecranul este negru) și nu se aude sonorul. Verificaţi conectarea antenei (externă)/cablului. Conectaţi televizorul la cablul de reţea şi apăsaţi pe de la televizor sau telecomandă. Nu se poate realiza acordul pe anumite posturi. Verificaţi conectarea antenei (externă)/cablului. Cablul prin satelit poate fi scurtcircuitat sau pot exista probleme de conexiune ale cablului. Verificați conexiunea prin cablu și opriți televizorul de la comutatorul Pornit/Oprit al rețelei de curent electric, apoi reporniți-l. Frecvenţa introdusă nu se încadrează în interval. Consultaţi compania de difuzare a semnalelor prin satelit recepţionate. Nu s-au găsit servicii de televiziune prin cablu (programe). Verificaţi conexiunea prin cablu sau configuraţia de acord. Încercaţi [Programare automată digitală] selectând [Antenă] în loc de [Cablu]. Telecomanda nu funcţionează. Înlocuiţi bateriile. Parola pentru [Blocare de către părinţi (Transmisie)] a fost uitată. Pentru codul PIN, introduceți 9999. Schimbaţi codul PIN prin selectarea opţiunilor [Setări] [Blocare de către părinţi (Transmisie)] [Schimbaţi Codul PIN]. Updating...14

Zonele din jurul televizorului se încălzesc. Când televizorul este utilizat pentru o perioadă îndelungată, zonele din jurul televizorului se încălzesc. Puteţi să simţiţi căldură dacă atingeţi cu mâna aceste zone. Sunetul sau imaginea sunt blocate, ecranul este gol sau televizorul nu răspunde la apăsarea pe butoanele proprii sau ale telecomenzii. Efectuaţi o resetare simplă a televizorului prin deconectarea cablului de alimentare de reţea pentru două minute, apoi conectaţi-l din nou. Nu găsiţi butoanele , + şi – pe televizor Consultaţi ilustraţia de mai jos pentru a afla pozitia butoanelor de pe televizor. LED-ul de iluminare este aprins. Dacă nu doriţi ca LED-ul de iluminare să fie aprins, îl puteţi stinge. Apăsaţi pe HOME, apoi selectaţi [Setări] [LED de iluminare] [Oprit]. Nu se poate realiza conectarea la un router wireless prin WPS (Wi-Fi Protected Setup). Dacă utilizaţi securitatea WEP, selectaţi [Simplu] [Wi-Fi] [Conectare din lista de scanare]. Apoi, selectaţi numele reţelei (SSID) la care doriţi să vă conectaţi. Nu s-a putut găsi numele reţelei dorite în configuraţia de reţea. Selectaţi [[Introducere manuală]] şi apăsaţi pentru a introduce numele reţelei. Specificaţii Sistem Tip de panou Panou LCD (Liquid Crystal Display - Afișaj cu cristale lichide), Iluminare de fundal cu LED Sistem TV în funcție de țara/regiunea aleasă/modelul televizorului Analogic: B/G, D/K, L, I Digital: DVB-T/DVB-C DVB-T2* Satelit*: DVB-S/DVB-S2 Sistem color/video Analogic: PAL, SECAM, NTSC3.58 (Numai video), NTSC4.43 (Numai video) Digital: Consultaţi Ghidul de asistenţă. Acoperire canale în funcție de țara/regiunea aleasă/modelul televizorului Analogic: UHF/VHF/Cablu Digital: UHF/VHF/Cablu Satelit*: Frecvență IF 950 - 2.150 MHz Ieșire audio 10 W + 10 W Tehnologie wireless Protocol IEEE802.11ac/a/b/g/n Bluetooth versiunea 4.1

• Nu toate modelele de televizoare dispun de tehnologia DVB-T2 sau DVB-S/S2 sau de mufă pentru antenă de satelit. Mufe intrare/ieșire Cablu antenă (exterioară) Bornă externă 75 ohm pentru VHF/UHF Antenă de satelit Conector mamă de tip F, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V & ton 22 kHz, Distribuţie cablu unic EN50494. / AV 1 Conector scart cu 21 de pini (standard CENELEC) inclusiv intrare audio/video, intrare RGB și ieșire audio/video TV. / AV 2 Intrare video/audio (mini mufă) Partea din spate a televizorului15

HDMI IN 1, 2, 3, 4 (suport pentru rezoluţie 4K, Compatibil cu HDCP 2.2) Video: 4096 × 2160p (50, 60 Hz)*

Se afișează un semnal de 3840 × 2160p atunci când semnalul de intrare este 4096 × 2160p

Doar HDMI IN 2 / 3. Audio: PCM liniar pe 5,1 canale: 32, 44,1, 48, 88,2, 96, 176,4 şi 192 kHz, 16, 20 şi 24 biţi, Dolby Digital, Dolby Digital Plus şi DTS ARC (Audio Return Channel) (numai pentru HDMI IN 3) (PCM liniar pe două canale, Dolby Digital, Dolby Digital Plus, DTS) DIGITAL AUDIO OUT (OPTICAL) Mufă optică digitală (PCM liniar pe două canale, Dolby Digital, DTS) AUDIO OUT / (mini mufă stereo) Căști, ieșire audio, subwoofer 1, 2, 3 (HDD REC)*

Port dispozitiv USB ( 3 dispozitiv HDD USB pentru funcția REC) Porturile USB 1 şi 2 sunt compatibile cu High Speed USB (USB de mare viteză) (USB 2.0). Portul USB 3 este compatibil cu Super Speed USB (USB de foarte mare viteză) (USB 3.0). Slot CAM (modul de acces condiționat) LAN Conector 10BASE-T/100BASE-TX (în funcţie de mediul de funcţionare a reţelei, viteza conexiunii poate varia. Viteza de comunicare și calitatea conexiunii 10BASE-T/100BASE-TX nu sunt garantate pentru acest televizor.) IR BLASTER*

Intrare cablu IR Blaster (mini mufă) Altele Accesorii opţionale Dispozitiv de montare pe perete: SU-WL450 Subwoofer wireless: SWF-BR100 Temperatură de utilizare 0 ºC - 40 ºC Umiditate de funcţionare UR 10 % - 80 % (fără condens) Alimentare, date tehnice ale produsului și altele Cerinţe de alimentare Valoare nominală: Intrare 220 V - 240 V c.a., 50 Hz Clasa de eficacitate energetică KD-65XD750x: A KD-55XD700x: A KD-49XD700x: A Dimensiunea ecranului (măsurată pe diagonală) (cca.) KD-65XD750x: 163,9 cm / 65 ţoli KD-55XD700x: 138,8 cm / 55 ţoli KD-49XD700x: 123,2 cm / 49 ţoli Consum de putere în modul [Standard] KD-65XD750x: 125 W KD-55XD700x: 112 W KD-49XD700x: 90 W în modul [Strălucitor] KD-65XD750x: 206 W KD-55XD700x: 184 W KD-49XD700x: 151 W Consum mediu anual de energie*

KD-65XD750x: 173 kWh KD-55XD700x: 155 kWh KD-49XD700x: 125 kWh Consum de putere în modul standby*

0,50 W (14 W în modul software/actualizare program) Rezoluţie ecran

Numai pentru anumite țări/regiuni/modele de televizor.

Consum de energie pe an, în baza consumului de putere al televizorului, când este în funcțiune 4 ore pe zi pe o perioadă de 365 de zile. Consumul real de energie va depinde de modul în care este utilizat televizorul.

Puterea specificată în modul standby este atinsă după ce televizorul încheie procesele interne necesare.

Consumul de putere în modul standby va crește când televizorul dumneavoastră este conectat la rețea de date. Notă

• Nu scoateţi cardul machetă din slotul TV CAM (modul de acces condiţionat) decât pentru a introduce un card inteligent în acest slot.

• Accesoriile opţionale sunt disponibile în funcţie de ţări/regiune/modelul televizorului/stoc.

• Designul și specificaţiile se pot modifica fără notificare prealabilă. Note privind televiziunea digitală

• Orice funcţii legate de televiziunea digitală ( ) vor fi active numai în ţările sau zonele în care sunt difuzate semnale digitale terestre DVB-T/DVB-T2 (MPEG-2 și H.264/MPEG-4 AVC), sau unde aveţi acces la servicii de cablu compatibile DVB-C (MPEG-2 și H.264/MPEG-4 AVC). Vă rugăm să verificaţi la dealer-ul local dacă puteţi recepţiona semnal DVB-T/DVB-T2 în zona unde locuiţi sau să întrebaţi furnizorul dvs. de servicii prin cablu dacă acest televizor este potrivit pentru serviciul lor de cablu DVB-C.

• Furnizorul de servicii prin cablu poate solicita taxe suplimentare pentru astfel de servicii și este posibil să vi se solicite aderarea la termenii și condiţiile de lucru ale respectivilor furnizori.

• Deși acest televizor respectă specificaţiile DVB-T/DVB-T2 și DVB-C, nu poate fi garantată compatibilitatea cu programele digitale terestre DVB-T/DVB-T2 și DVB-C prin cablu care vor fi difuzate în viitor.

• Unele funcţii ale televiziunii digitale este posibil să nu fie disponibile în anumite ţări/ regiuni, iar serviciile de cablu DVB-C este posibil să nu funcționeze corect în cazul unor anumiţi furnizori. Informaţii legate de mărci

• Termenii HDMI și HDMI High-Definition Multimedia Interface și sigla HDMI sunt mărci comerciale sau mărci comerciale înregistrate ale HDMI Licensing LLC în Statele Unite și în alte ţări.

• Fabricat sub licenţă de la Dolby Laboratories. Simbolurile Dolby, Dolby Audio şi double-D sunt mărci comerciale ale Dolby Laboratories.

• „BRAVIA” și sunt mărci de comerţ înregistrate ale Sony Corporation.

• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, sigla şi logotipul Gracenote şi sigla „Powered by Gracenote” sunt mărci comerciale înregistrate sau mărci comerciale ale Gracenote în Statele Unite şi/sau alte ţări.

• Opera® Devices SDK from Opera Software ASA. Copyright 1995-2015 Opera Software ASA. All rights reserved.

• Wi-Fi, Wi-Fi Direct, Miracast, Wi-Fi Protected Setup şi sigla Wi-Fi CERTIFIED sunt mărci comerciale sau mărci comerciale înregistrate ale Wi-Fi Alliance.

• Pentru informaţii despre brevetele DTS, vizitaţi http://patents.dts.com. Fabricat sub licenţă primită de la DTS, Inc. DTS, simbolul, & DTS şi simbolul împreună sunt mărci comerciale înregistrate, iar DTS Digital Surround este marcă comercială a DTS, Inc. © DTS, Inc. Toate drepturile rezervate.

• QuickSet și sigla QuickSet sunt mărci comerciale ale Universal Electronics Inc. Portions © UEI 2000-2015

• Marcajele cu cuvântul Bluetooth® şi siglele aferente sunt mărci înregistrate deţinute de Bluetooth SIG, Inc. şi orice utilizare a acestor marcaje de către Sony Corporation se face sub licenţă. Alte mărci comerciale şi nume comerciale sunt proprietatea respectivilor deţinători.

• DiSEqC™ este marcă comercială a EUTELSAT. Acest televizor acceptă DiSEqC 1.0. Acest televizor nu este proiectat pentru controlul antenelor motorizate.

• TUXERA este o marcă comercială înregistrată a Tuxera Inc. în Statele Unite şi în alte ţări.17

• Sigla SuperSpeed USB Trident a USB-IF este o marcă comercială înregistrată a USB Implementers Forum, Inc.2
