NÁVOD K OBSLUZE Bravia KD49XD7004 SONY

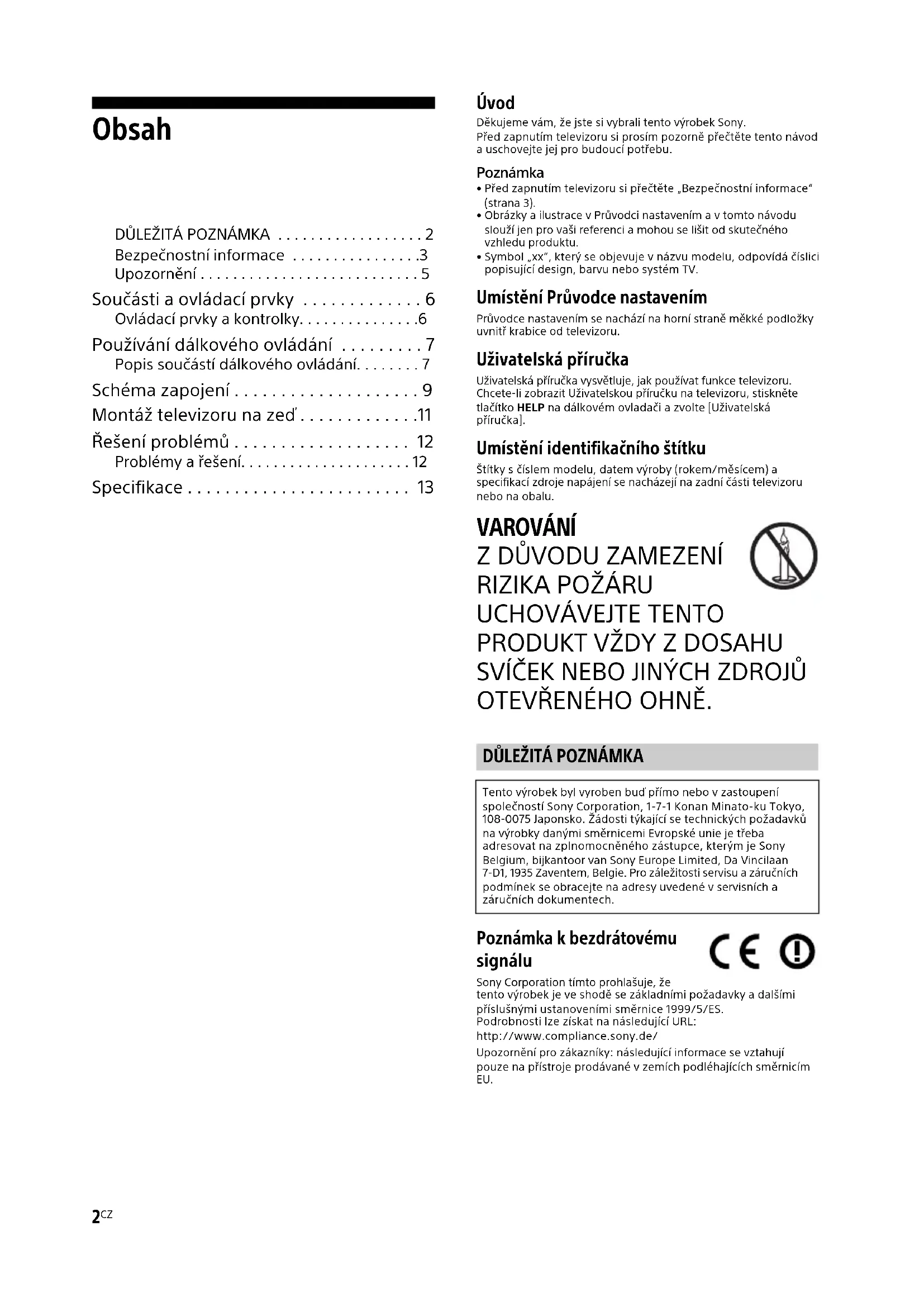

DŮLEŽITÁ POZNÁMKA . . . . . . . . . . . . . . . . . . 2

• Bezpečnostní informace p. 3
• Upozornění p. 5
• Součásti a ovládací prvky p. 6
• Ovládací prvky a kontrolky p. 6
• Používání dálkového ovládání p. 7
• Popis součástí dálkového ovládání p. 7
• Schéma zapojení p. 9
• Montáž televizoru na zeď p. 11
• Řešení problémů p. 12
• Problémy a řešení p. 12
• Specifikace Úvod Děkujeme vám, že jste si vybrali tento výrobek Sony. Před zapnutím televizoru si prosím pozorně přečtěte tento návod a uschovejte jej pro budoucí potřebu. Poznámka p. 13

• Před zapnutím televizoru si přečtěte „Bezpečnostní informace“ (strana 3). • Obrázky a ilustrace v Průvodci nastavením a v tomto návodu slouží jen pro vaši referenci a mohou se lišit od skutečného vzhledu produktu.• Symbol „xx“, který se objevuje v názvu modelu, odpovídá číslici popisující design, barvu nebo systém TV. Umístění Průvodce nastavením Průvodce nastavením se nachází na horní straně měkké podložky uvnitř krabice od televizoru. Uživatelská příručka Uživatelská příručka vysvětluje, jak používat funkce televizoru. Chcete-li zobrazit Uživatelskou příručku na televizoru, stiskněte tlačítko HELP na dálkovém ovladači a zvolte [Uživatelská příručka]. Umístění identifikačního štítku Štítky s číslem modelu, datem výroby (rokem/měsícem) a specifikací zdroje napájení se nacházejí na zadní části televizoru nebo na obalu. VAROVÁNÍ

OTEVŘENÉHO OHNĚ. Poznámka k bezdrátovému signálu Sony Corporation tímto prohlašuje, že tento výrobek je ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 1999/5/ES.Podrobnosti lze získat na následující URL:http://www.compliance.sony.de/Upozornění pro zákazníky: následující informace se vztahují pouze na přístroje prodávané v zemích podléhajících směrnicím EU.

Tento výrobek byl vyroben buď přímo nebo v zastoupení společností Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japonsko. Žádosti týkající se technických požadavků na výrobky danými směrnicemi Evropské unie je třeba adresovat na zplnomocněného zástupce, kterým je Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgie. Pro záležitosti servisu a záručních podmínek se obracejte na adresy uvedené v servisních a záručních dokumentech.3

Bezdrátový televizní systém může být provozován v následujících zemích: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo Toto vybavení může být použito v ostatních neevropských zemích. UPOZORNĚNÍ Baterie nesmí být vystaveny přílišnému horku, například slunečnímu světlu, ohni a podobně. TV přijímač nikdy neumísťujte na nestabilní místo. TV přijímač by mohl spadnout a způsobit vážné poranění či zabití osob. Mnoha zraněním, zejména dětí, lze předejít dodržením jednoduchých opatření, např.: Používejte pouze skříňky a podstavce doporučené výrobcemTV přijímače. Používejte pouze nábytek, který zajistí bezpečnou oporu TV přijímače. Zajistěte, aby TV přijímač nepřesahoval přes okraj nosného nábytku. Neumísťujte TV přijímač na vysoký nábytek (například skříně nebo knihovny) bez ukotvení nábytku a televizoru k vhodné opoře. Neumísťujte TV přijímač na textilie nebo jiné materiály, které mohou být umístěny mezi televizorem a nábytkem. Vysvětlete dětem nebezpečí lezení na nábytek za účelem dosáhnutí na TV přijímač nebo jeho ovládání. Pokud chcete stávající TV přijímač přemístit, použijte stejná pravidla, jako jsou uvedena výše. Instalace/Nastavení Televizor instalujte a používejte podle následujících pokynů, zabráníte tak nebezpečí požáru, úrazu elektrickým proudem nebo poškození anebo zranění. Instalace

• Televizor musí být instalován v blízkosti snadno přístupné zásuvky.

• Položte TV na stabilní, vodorovný povrch, aby přístroj nespadl a nedošlo k poranění osob nebo poškození majetku.

• Televizor nainstalujte na místo, kde za něj nebude možné zatáhnout, zatlačit na něj nebo ho shodit.

• Montáž TV na stěnu smí provádět pouze kvalifikovaný servisní personál.

• Z bezpečnostních důvodů důrazně doporučujeme používání příslušenství Sony včetně: Nástěnný držák SU-WL450

• Když k TV připojujete nástěnný držák, použijte šrouby dodané s nástěnným držákem. Dodané šrouby jsou navrženy k použití, jak je vyznačeno na obrázku, měřeno od montážního povrchu nástěnného držáku. Průměr a délka šroubů se liší podle modelu nástěnného montážního rámu. Použití jiných šroubů může mít za následek vnitřní poškození televizoru nebo způsobit jeho pád apod. Přeprava

• Před přemístěním televizoru odpojte všechny kabely.

• K přenosu velkého televizoru jsou nutné dvě nebo tři osoby.

• Když přenášíte TV v rukou, držte jej, jak je znázorněno níže. Netlačte na LCD panel a rám okolo obrazovky.

• Při přenášení televizoru dbejte na to, aby do ničeho nenarazil, nebo nadměrné nevibroval.

• Jestliže vezete televizor do opravy, nebo ho stěhujete, vždy ho zabalte do originální krabice a obalového materiálu. Ochrana před převrácením Větrání

• Nikdy nezakrývejte větrací otvory, ani nic nezasunujte do skříně televizoru.

• Okolo televizoru ponechte volný prostor jako na níže uvedeném obrázku.

• Důrazně doporučujeme použití nástěnného montážního rámu Sony, který zajišt’uje dostatečnou cirkulaci vzduchu. Instalace na stěně Instalace se stojanem Bezpečnostní informace Šroub Nástěnný držák 8 mm - 12 mm Zadní kryt TV Šroub (není součástí dodávky) Šňůra (není součástí dodávky) Šroub M6 (není součástí dodávky) 8 mm - 12 mm 30 cm 10 cm 10 cm 10 cm Okolo televizoru ponechte nejméně takto veliký volný prostor. 30 cm 10 cm 10 cm Okolo televizoru ponechte nejméně takto veliký volný prostor. 6 cm4

• K zajištění správného větrání a zabránění usazování nečistot a prachu: Nepokládejte televizor na plocho, neinstalujte ho obráceně, zadní částí dopředu nebo z boku. Neumísťujte televizor na polici, kobereček, postel nebo do skříně. Nezakrývejte televizor látkami jako záclonami, ani různými předměty, např. novinami. Neinstalujte televizor tak, jak je uvedeno na obrázku. Síťový kabel Se síťovým kabelem a zástrčkou zacházejte podle následujících pokynů, aby nedošlo k požáru, úrazu elektrickým proudem, poškození anebo zranění. Používejte pouze síťové kabely Sony, nikoli kabely jiných dodavatelů. Zasuňte zástrčku úplně do síťové zásuvky. Televizor používejte pouze v elektrické síti 220 V-240 V stř. Při pokládání kabelů nezapomeňte vytáhnout z bezpečnostních důvodů síťový kabel ze zásuvky a zkontrolujte, zda jste o kabely nezachytili nohama. Před prací na televizoru nebo před jeho stěhováním vytáhněte síťový kabel ze zásuvky. Síťový kabel musí být instalovaný v dostatečné vzdálenosti od tepelných zdrojů. Síťový kabel pravidelně vytáhněte ze zásuvky a vyčistěte ho. Pokud je zástrčka zaprášená a hromadí se na ní vlhkost, může se zhoršit její izolace a způsobit požár. Poznámka

• Dodávaný síťový kabel nepoužívejte pro žádné jiné zařízení.

• Síťový kabel nesmí být nadměrně stlačený, ohnutý nebo zkroucený. Mohlo by dojít k poškození izolace nebo vodičů.

• Síťový kabel žádným způsobem neupravujte.

• Na síťový kabel nestavte nic těžkého.

• Při odpojování síťového kabelu ze zásuvky netahejte za síťový kabel.

• K jedné přívodní zásuvce nepřipojujte příliš mnoho spotřebičů.

• Nepoužívejte uvolněné elektrické zásuvky. Zakázané použití Neinstalujte, ani nepoužívejte televizor v dále uvedených místech, prostředích, nebo situacích, protože televizor by mohl špatně fungovat, nebo by mohl způsobit požár, úraz elektrickým proudem nebo poškození majetku anebo zranění. Umístění:

• Venkovní prostor (na přímém slunečním svitu), na mořském břehu, lodi nebo jiném plavidle, v autě, v lékařských zařízeních, nestabilní umístění, v blízkosti vody, na dešti, ve vlhku nebo kouři.

• Je-li televizor umístěn v převlékárně veřejných lázní nebo u horkých pramenů, může dojít k poškození televizoru působením síry ve vzduchu apod.

• Pro co nejlepší kvalitu obrazu nevystavujte obrazovku přímému světlu nebo slunečnímu světlu.

• Nepřemísťujte televizor z chladného místa do tepla. Náhlé změny pokojové teploty by mohly způsobit kondenzaci vlhkosti. Televizor by potom mohl ukazovat nekvalitní obraz a/nebo nekvalitní barvy. Pokud by k tomu došlo, nechte vlhkost zcela odpařit, než televizor spustíte. Prostředí:

• Horká, vlhká nebo nadměrně prašná místa; místa, na která se může dostat hmyz; tam, kde by mohl být televizor vystaven mechanickým vibracím, v blízkosti hořlavých předmětů (svíček apod.). Na televizor nesmí nic kapat nebo stříkat, ani na něm nesmí stát předměty naplněné tekutinami, jako např. vázy.

• Neumísťujte televizor do vlhkých nebo prašných prostor nebo do místnosti s mastným kouřem nebo párou (blízko kuchyňských desek nebo zvlhčovačů vzduchu). Mohlo by dojít k požáru, úrazu elektrickým proudem nebo k deformaci.

• Neinstalujte televizor v místech vystavených extrémním teplotám, například na přímém slunečním světle, v blízkosti radiátoru nebo větráku topení. Televizor by se v takovém prostředí mohl přehřát, což by mohlo vést k deformaci a/nebo poruše televizoru. Situace:

• Používejte, máte-li vlhké ruce, je-li odstraněna skříň televizoru nebo s příslušenstvím, které výrobce nedoporučil. Během bouřky s blesky odpojte TV od síťové zásuvky a antény.

• Neinstalujte televizor tak, aby vyčníval do volného prostoru. Mohlo by dojít ke zranění osob nebo k poškození televizoru, kdyby do něj narazil člověk nebo nějaký předmět. Poškozené díly:

• Na televizor nic neházejte. Sklo na obrazovce se může poškodit a způsobit vážný úraz.

• Jestliže povrch televizoru praskne, nedotýkejte se ho a nejprve vytáhněte kabel ze zásuvky. Jinak by mohlo dojít k úrazu elektrickým proudem. Když televizor nepoužíváte

• Jestliže televizor nebudete několik dní používat, odpojte ho z bezpečnostních důvodů a kvůli ochraně životního prostředí od sítě.

• Pokud televizor jen vypnete, není odpojený od napájecí sítě; k úplnému odpojení od sítě vytáhněte proto zástrčku ze zásuvky.

• Některé TV jsou vybaveny funkcemi, které ke správnému fungování vyžadují ponechání TV v pohotovostním stavu. Pro děti

• Nedovolte dětem, aby na televizor lezly.

• Příslušenství malých rozměrů uschovejte mimo dosah dětí, aby ho nemohly omylem spolknout. Pokud dojde k následujícímu problému... Pokud dojde k následujícímu problému, vypněte televizor a okamžitě vytáhněte přívodní kabel ze zásuvky. Požádejte svého prodejce nebo servisní středisko Sony o prohlídku televizoru kvalifikovaným servisním technikem. Když: Přívodní kabel je poškozený. Síťová zásuvka je uvolněná. Televizor je poškozený pádem na zem, nárazem nebo tím, že na něj něco spadlo. Otvory skříně propadl nějaký předmět, nebo se do něj vylila nějaká tekutina. O teplotě LCD TV Když LCD TV používáte po delší časové období, může se okolí panelu zahřát. Když se ho dotknete rukou, může být na dotek horký. Cirkulace vzduchu je zablokovaná. Stěna Stěna5

Sledování televizoru

• Televizor sledujte za mírného osvětlení, protože sledování televizoru při slabém světle nebo po dlouhou dobu namáhá oči.

• Používáte-li sluchátka, nastavte hlasitost tak, aby zvuk nebyl příliš silný, protože byste si mohli poškodit sluch. LCD obrazovka

• I když je LCD obrazovka vyrobena vysoce přesnou technologií a 99,99 % nebo více pixelů funguje správně, mohou se trvale objevovat černé nebo jasné světelné body (červené, modré nebo zelené). Je to způsobeno strukturálními vlastnostmi LCD obrazovky a nejedná se o závadu.

• Netlačte na přední filtr, ani po něm neškrábejte, a na horní plochu televizoru nepokládejte žádné předměty. Obraz by pak mohl být nerovnoměrný nebo by se LCD obrazovka mohla poškodit.

• Budete-li televizor používat na chladném místě, může se v obraze zobrazit skvrna, nebo obraz ztmavne. Nejde o poruchu televizoru. Tento jev po zvýšení okolní teploty zmizí.

• Při nepřetržitém zobrazení statických obrazů může dojít ke vzniku „duchů“. Po chvíli by se měl tento stav zlepšit.

• Během provozu televizoru se obrazovka i skříň přístroje zahřívají. Neznamená to ale funkční poruchu televizoru.

• LCD obrazovka obsahuje malé množství tekutých krystalů. Při její likvidaci se řiďte místními nařízeními a předpisy. Zacházení s povrchem obrazovky/skříňky televizoru a jeho čištění Před čištěním se ujistěte, že jste televizor odpojili vytažením kabelu ze zásuvky. Abyste předešli zhoršení stavu materiálu nebo svrchní vrstvy obrazovky, dodržujte následující opatření.

• Prach z povrchu obrazovky/skříňky opatrně stírejte měkkým hadříkem. Nepodaří-li se prach takto odstranit, setřete jej jemným hadříkem mírně navlhčeným slabým roztokem rozředěného čisticího prostředku.

• Nikdy nestříkejte vodu ani mycí prostředky přímo na televizor. Mohla by stéct do spodní části obrazovky nebo vnějších částí, dostat se tak do televizoru a televizor tak poškodit.

• Nikdy nepoužívejte jakýkoli typ drsné houbičky, zásadité/kyselé čisticí prostředky, brusné prášky ani těkavá rozpouštědla jako alkohol, benzen nebo insekticidy. Při použití těchto materiálů nebo při delším kontaktu s pryžovými nebo vinylovými materiály může dojít k poškození povrchu obrazovky a materiálu skříňky.

• Nedotýkejte se TV, pokud máte na rukou jakoukoliv chemickou látku, jako je například ruční krém nebo ochranný opalovací krém.

• K zajištění správného větrání doporučujeme pravidelné vysávání větracích otvorů.

• Je-li třeba seřídit úhel televizoru, pohybujte televizorem pomalu tak, aby nespadl nebo nesklouzl ze stojanu. Volitelné zařízení

• Volitelná zařízení nebo jiná zařízení vysílající elektromagnetické záření neinstalujte příliš blízko televizoru. Jinak by mohlo dojít ke zkreslení obrazu anebo šumu.

• Tento produkt byl testován a shledán vhodným limitům stanoveným direktivou EMC pro použití připojovacích kabelů kratších než 3 metry. Doporučení pro zásuvku typu „F“ Přesah vnitřního drátu v přípojce musí být méně než 1,5 mm. Bezdrátová funkce jednotky

• Nepoužívejte toto zařízení v blízkosti lékařských přístrojů (kardiostimulátorů apod.), jinak by lékařský přístroj nemusel fungovat správně.

• I když tato jednotka vysílá/přijímá zakódované signály, buďte opatrní na neautorizovaný příjem. Za výsledné problémy neneseme zodpovědnost. Upozornění na manipulaci s dálkovým ovladačem

• Při vkládání baterií dodržte správnou polaritu.

• Nepoužívejte různé typy baterií, ani nemíchejte současně staré a nové baterie.

• Baterie likvidujte způsobem, který chrání životní prostředí. V některých oblastech je nutné likvidovat baterie podle předpisů. Informujte se prosím u příslušných úřadů.

• S dálkovým ovladačem zacházejte opatrně. Nepouštějte ho na zem, nešlapte po něm, ani na něj nestříkejte žádnou tekutinu.

• Neukládejte dálkový ovladač na místo v blízkosti tepelných zdrojů, nebo na místo vystavené působení přímého slunečního svitu, nebo do vlhké místnosti. Likvidace televizoru Likvidace nepotřebného elektrického a elektronického zařízení (platné v Evropské unii a dalších evropských státech uplatňujících oddělený systém sběru) Tento symbol umístěný na výrobku nebo jeho balení upozorňuje, že by s výrobkem po ukončení jeho životnosti nemělo být nakládáno jako s běžným odpadem z domácnosti. Je nutné ho odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním dopadům na životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací výrobku. Recyklováním materiálů, z nichž je vyroben, pomůžete ochránit přírodní zdroje. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního obecního úřadu, podniku pro likvidaci domovních odpadů nebo v obchodě, kde jste výrobek zakoupili. Nakládání s nepotřebnými bateriemi (platí v Evropské unii a dalších evropských státech využívajících systém odděleného sběru) Tento symbol umístěný na baterii nebo na jejím obalu upozorňuje, že s baterií opatřenou tímto označením by se nemělo nakládat jako s běžným domácím odpadem. Symbol nacházející se na určitých typech baterii může být použit v kombinaci s chemickou značkou. Značky pro rtuť (Hg) nebo olovo (Pb) se použijí, pokud baterie obsahuje více než 0,0005 % rtuti nebo 0,004 % olova. Správným nakládáním s těmito nepotřebnými bateriemi pomůžete zabránit možným negativním dopadům na životní prostředí a lidské zdraví, k nímž by mohlo docházet v případech nevhodného zacházení s vyřazenými bateriemi. Materiálová recyklace pomůže chránit přírodní zdroje. V případě, že výrobek z důvodů bezpečnosti, funkce nebo uchování dat vyžaduje trvalé spojení s vloženou baterií, je třeba, aby takovouto baterii vyjmul z přístroje pouze kvalifikovaný personál. K tomu, aby s baterií bylo správně naloženo, předejte výrobek, který je na konci své životnosti na místo, jenž je určené ke sběru elektrických a elektronických zařízení za účelem jejich recyklace. Pokud jde o ostatní baterie, prosím, nahlédněte do té části návodu k obsluze, která popisuje bezpečné vyjmutí baterie z výrobku. Nepotřebnou baterii odevzdejte k recyklaci na příslušné sběrné místo. Pro podrobnější informace o recyklaci tohoto výrobku či baterii kontaktujte, prosím, místní obecní úřad, podnik zabezpečující místní odpadové hospodářství nebo prodejnu, kde jste výrobek zakoupili. Upozornění Max. 1,5 mm (Referenční ilustrace pro zásuvku typu F) Max. 7 mm6

Součásti a ovládací prvky Čidlo dálkového ovládání*

/Osvětlení LED Osvětlení LED svítí nebo bliká podle stavu TV.

• BíláPři zapnutí televizoru/režimu vypnutého obrazu/aktualizaci softwaru atd.•AzurováPři bezdrátovém připojování k mobilnímu zařízení.•Růžová* Režim nahrávání.•JantarováJe nastaven časovač. (Napájení) / + / – Při vypnuté TV, stisknutím zapněte. Při zapnuté TV, dlouhým stisknutím vypněte.Stiskněte tlačítko opakovaně pro změnu funkce, poté stiskněte tlačítko + nebo – pro:• Nastavení hlasitosti•Výběr kanálu•Výběr zdroje vstupu TV*1 Do blízkosti čidla neumisťujte žádné předměty.*2 Pouze pro některé oblasti/země/modely televizoru. Ovládací prvky a kontrolky

Používání dálkového ovládání Tvar, umístění, dostupnost a funkce tlačítek dálkového ovladače se může lišit v závislosti na zemi, oblasti nebo modelu televizoru. / (Volba vstupu/přidržení textu) V režimu TV: Zobrazte a zvolte vstupní zdroj.V textovém režimu: Přidržte aktuální stránku. (Pohotovostní režim TV) TV zapněte nebo vypněte (pohotovostní režim). DIGITAL/ANALOG Přepínejte mezi digitálním a analogovým režimem. TV/RADIO Přepínejte mezi vysíláním TV a RADIO. SYNC MENU Zobrazte nabídku BRAVIA Sync. Číselná tlačítka EXIT Návrat na předchozí obrazovku nebo ukončení nabídky. Když je k dispozici služba interaktivní aplikace, stisknutím službu ukončíte. (Text) Zobrazte textové informace. Popis součástí dálkového ovládání

Barevná tlačítka Vykonejte příslušnou funkci platnou v daný okamžik. / (Informace/Odhalení textu) Zobrazte informace. NETFLIX (Pouze v některých regionech, zemích/TV modelech) Otevřete online službu „NETFLIX“. HELP Zobrazte nabídku nápovědy. Přístup k Uživatelské příručce. ACTION MENU Zobrazí seznam kontextových funkcí.

• Přepnutí na kanál TV nebo na vstup z jiných aplikací.

• Zapněte televizor pro zobrazení kanálu TV nebo vstupu. GUIDE/ Zobrazte digitálního průvodce programy. BACK/ Návrat na předchozí obrazovku. HOME Zobrazte výchozí nabídku TV. DISCOVER Vyvolejte obsahovou lištu pro vyhledávání obsahu. //// (Výběr položky/Zadání) +/– (Hlasitost) Upravte hlasitost. (Skok) Přeskakujte mezi dvěma kanály nebo vstupy. TV střídavě přepíná mezi aktuálním kanálem nebo vstupem a posledním zvoleným kanálem nebo vstupem. (Ztlumení) Ztlumte zvuk. Dalším stisknutím bude zvuk obnoven. PROG +/–// V režimu TV: Zvolte kanál. V textovém režimu: Zvolte následující () nebo předchozí () stránku. AUDIO Změňte jazyk pro právě sledovaný program. (Nastavení titulků) Zapněte nebo vypněte titulky (pokud je funkce k dispozici).

Ovládejte mediální obsah na TV a na připojeném zařízení kompatibilním s funkcí BRAVIA Sync. REC Nahrajte aktuální program pomocí funkce nahrávání na USB HDD. TITLE LIST Zobrazte název titulů.9

Schéma zapojení Více informací o připojeních naleznete v dokumentu Uživatelská příručka (strana 2).

Zařízení Set Top Box Domácí audio systém se vstupem Optical Audio Kabel, anténa, zařízení Set Top Box Směrovač Satelit Domácí audio systém se zařízením ARC/ HDMI Zařízení HDMI Digitální fotoaparát, videokamera, úložné médium USB Sluchátka, domácí audio systém, subwoofer Modul podmíněného přístupu Zařízení HDMI Videorekordér, video herní zařízení, DVD přehrávač, videokamera DVC IR Blaster Zařízení HDMI10

• Chcete-li poslouchat zvuk TV prostřednictvím připojeného příslušenství, stiskněte tlačítko HOME. Zvolte [Nastavení] [Zvuk] [Výstup pro sluchátka/Audio výstup], potom zvolte požadovanou položku.

• Při připojení velkého zařízení USB může toto zařízení překážet ostatním připojeným zařízením vedle něj.

• Při připojování velkého zařízení USB toto zařízení připojte ke konektoru USB 1. HDMI IN 1/2/3/4

• Pokud připojujete digitální audio systém, který je kompatibilní s technologií Audio Return Channel (ARC), použijte HDMI IN 3. Pokud ne, je nezbytné další propojení pomocí optického kabelu DIGITAL AUDIO OUT (OPTICAL). / AV 2

• U kompozitního připojení použijte dodaný analogový prodlužovací kabel*

(Vstup RF), (Satelitní vstup)

• Připojení pro pozemní/kabelové vysílání a satelit. / AV 1

• Připojte pomocí kabelu SCART. Když připojíte analogový dekodér, tuner TV vysílá do dekodéru zakódovaný signál a dekodér tento signál před odesláním dekóduje. CAM (Modul podmíněného přístupu)

• Poskytuje přístup k placeným TV službám. Další podrobnosti najdete v uživatelské příručce dodané s modulem CAM.

• Nevkládejte smart kartu přímo do slotu CAM vašeho TV. Karta musí být vložena do modulu podmíněného přístupu dodaného autorizovaným prodejcem.

• CAM není v některých zemích/oblastech podporován. Dostupnost ověřte u autorizovaného prodejce.

• Když po používání internetového videa přepnete na digitální program, může se zobrazit zpráva CAM.

*4 Podporuje pouze 3 pólový stereo mini jack konektor. *5 Pouze pro některé oblasti/země/modely televizoru. < 12 mm < 21 mm 3,5 mm

Montáž televizoru na zeď Tento návod k použití televizoru popisuje pouze kroky přípravy montáže televizoru před její samotnou montáží na zeď. Pro zákazníky: Společnost Sony za účelem ochrany produktu a z důvodů bezpečnosti důrazně doporučuje, aby instalaci televizoru provedl prodejce Sony nebo autorizovaný dodavatel. Nepokoušejte se o jeho instalaci sami. Pro prodejce a dodavatele Sony: Během instalace, pravidelné údržby a prohlídek výrobku důsledně dbejte na bezpečnost. K montáži TV na zeď použijte nástěnný držák SU-WL450 (není součástí dodávky). Při montáži nástěnného držáku také nahlédněte do Návodu k použití a do Instalační příručky dodané s nástěnným držákem. Poznámka

• Vyšroubované šrouby uschovejte na bezpečném místě mimo dosah dětí. Pokyny pro montáž vašeho modelu televizoru na nástěnný držák najdete na této webové adrese: www.sony.eu/tv/wall-mount-bracket-manual Instalace tohoto produktu vyžaduje dostatečné zkušenosti, zejména pak pro posouzení, zda zeď unese váhu televizoru. Připevnění tohoto produktu na zeď byste měli svěřit prodejcům Sony nebo autorizovaným dodavatelům a během instalace věnovat patřičnou pozornost bezpečnosti. Společnost Sony nenese žádnou odpovědnost za poškození nebo zranění způsobené nesprávnou manipulací nebo instalací.12

Řešení problémů Abyste software svého TV udržovali aktuální, je nezbytné stáhnout nejnovější softwarové informace prostřednictvím systému digitálního vysílání nebo internetu a aktualizovat software. Chcete-li zahájit aktualizaci softwaru, vyberte možnost [Aktualiz. nyní]. LED kontrolka bude během aktualizace softwaru blikat bíle. Během aktualizace softwaru se objeví následující obrazovka [Updating…] (Aktualizace…). Během aktualizace softwaru neodpojujte napájecí kabel. Pokud byste tak učinili, nemusela by být aktualizace softwaru zcela dokončena, což by mohlo způsobit poruchu softwaru. Aktualizace softwaru mohou trvat až 30 minut. Pokud nechcete aktualizovat software automaticky, stiskněte tlačítko HOME a zvolte možnost [Nápověda] [Aktualizace systémového softwaru] [Automatické stahování softwaru] [Vyp]. Když zapojíte TV, nemusí se TV po nějakou dobu zapnout, ani když stisknete tlačítko napájení na dálkovém ovládání nebo na TV, protože inicializace systému nějakou dobu trvá. Počkejte přibližně jednu minutu, potom to zkuste znovu. Když televizor zapnete stisknutím tlačítka napájení na dálkovém ovládání nebo na TV, bude nějakou dobu trvat, než se kontrolka LED rozsvítí a než začne dálkové ovládání fungovat. Když bliká osvětlení LED červeně, spočítejte, kolikrát zabliká (časový interval je tři sekundy). Pokud LED kontrolka bliká červeně, resetujte televizor odpojením od zdroje napájení po dobu dvou minut, potom televizor zapněte. Pokud problém přetrvává, obraťte se na svého prodejce nebo na servisní středisko Sony a uveďte, kolikrát Osvětlení LED červeně blikla (interval je tři sekundy). Odpojte napájecí kabel a informujte svého prodejce nebo servisní centrum Sony. Když osvětlení LED nebliká, zkontrolujte následující položky v tabulkách. Můžete také nahlédnout do části Řešení problémů v Uživatelské příručce nebo provést vlastní diagnostiku zvolením [Nápověda] [Diagnostika]. Pokud bude problém přetrvávat, nechte televizor opravit kvalifikovanými pracovníky servisu. Problémy a řešení Žádný obraz (tmavá obrazovka) a žádný zvuk. Zkontrolujte anténní/kabelové připojení. Připojte TV ke zdroji napájení a stiskněte na TV nebo na dálkovém ovládání. Některé programy nelze naladit. Zkontrolujte anténní/kabelové připojení. Satelitní kabel může být zkratován, nebo mohou být závady v připojení kabelu. Prosím vypněte televizor pomocí sít’ového vypínače Zap/Vyp, zkontrolujte kabel i připojení a pak TV znovu zapněte. Zadaný kmitočet je mimo rozsah. Poraďte se prosím s poskytovatelem vašeho satelitního vysílání. Nebyly nalezeny žádné služby (programy) kabelové televize. Zkontrolujte připojení kabelu nebo konfiguraci ladění. Zkuste spustit [Digitální automatické ladění] zvolením možnosti [Pozemní] namísto možnosti [Kabelové]. Dálkové ovládání nefunguje. Vyměňte baterie. Zapomněli jste heslo funkce [Rodičovský zámek (vysílání)]. Zadejte PIN kód 9999. Aktualizujte PIN kód výběrem [Nastavení] [Rodičovský zámek (vysílání)] [Změnit kód PIN]. Panel televizoru se zahřívá. Když je televizor používán delší dobu, panel se zahřeje. Na dotek může být horký. Pokud je TV zablokován, je prázdná obrazovka nebo nereaguje na tlačítka na TV nebo dálkovém ovládání. Proveďte jednoduchý restart televizoru odpojením napájecí síťové šňůry na dobu dvou minut a pak ji znovu zapojte. Updating...13

Na televizoru nelze najít tlačítka , + a –. Umístění tlačítek na televizoru je uvedeno na obrázku níže. Je zapnuto osvětlení LED. Pokud nechcete, aby se rozsvěcelo osvětlení LED, můžete ho vypnout. Stiskněte HOME, potom zvolte [Nastavení] [Osvětlení LED] [Vyp]. Připojení k bezdrátovému routeru prostřednictvím WPS (Wi-Fi Protected Setup) není možné. Pokud používáte zabezpečení WEP, zvolte [Jednoduchý] [Wi-Fi] [Připojit pomocí seznamu sítí]. Potom zvolte název sítě (SSID), ke které se chcete připojit. V síťovém nastavení nelze najít název požadované sítě. Zvolte [[Ruční zadání]] a stisknutím tlačítka zadejte název sítě. Specifikace Systém Typ panelu Panel LCD (displej s kapalnými krystaly), Podsvícení LED Televizní systém V závislosti na oblasti, zemi nebo modelu televizoru Analogové: B/G, D/K, L, I Digitální: DVB-T/DVB-C DVB-T2* Satelit*: DVB-S/DVB-S2 Systém barev/videa Analogové: PAL, SECAM, NTSC3.58 (Pouze video), NTSC4.43 (Pouze video) Digitální: nahlédněte do Uživatelské příručky. Výběr kanálů V závislosti na oblasti, zemi nebo modelu televizoru Analogové: UHF/VHF/kabelové Digitální: UHF/VHF/kabelové Satelit*: mezifrekvenční kmitočet 950-2 150 MHz Zvukový výstup 10 W + 10 W Bezdrátová technologie Protokol IEEE802.11ac/a/b/g/n Verze Bluetooth 4.1

• Všechny televizory nemají technologii DVB-T2 nebo DVB-S/S2 nebo terminál pro satelitní anténu. Vstupní/Výstupní konektory jack Anténa/kabel 75 ohmová externí zásuvka pro VHF/UHF Satelitní anténa Konektor typ F (zásuvka), 75 ohmová. DiSEqC 1.0, LNB 13 V/18 V a tón 22 kHz, Rozvod jediným kabelem EN50494. / AV 1 21 pinový konektor typu scart (standard CENELEC) včetně audio/video vstupu, vstupu RGB a televizního audio/video výstupu. / AV 2 Video/audio vstup (mini-konektor jack) Zadní část televizoru14

HDMI IN 1, 2, 3, 4 (podpora rozlišení 4K, Kompatibilní s HDCP 2.2) Video: 4096 × 2160p (50, 60 Hz)*

Při vstupu 4096 × 2160p se zobrazí 3840 × 2160p

(dvoukanálový lineární PCM, Dolby Digital, Dolby Digital Plus, DTS) DIGITAL AUDIO OUT (OPTICAL) Digitální optický konektor jack (dvoukanálový lineární PCM, Dolby Digital, DTS) AUDIO OUT / (stereofonní mini konektor) Sluchátka, audio výstup, subwoofer 1, 2, 3 (HDD REC)*

Port pro USB zařízení ( 3 USB HDD zařízení pro funkci nahrávání) USB porty 1 a 2 podporují vysokorychlostní USB (USB 2.0). USB port 3 podporuje super rychlé USB (USB 3.0). Slot CAM (modul podmíněného přístupu) LAN Konektor 10BASE-T/100BASE-TX (V závislosti na operačním prostředí sítě se rychlost připojení může lišit. Komunikační rychlost a kvalita komunikace 10BASE-T/100BASE-TX není pro tento televizor zaručena.) IR BLASTER*

Vstup pro kabel IR Blaster (mini jack konektor) Ostatní Volitelné příslušenství Nástěnný držák: SU-WL450 Bezdrátový subwoofer: SWF-BR100 Provozní teplota 0 ºC – 40 ºC Provozní vlhkost Relativní vlhkost 10 % - 80 % (nekondenzující) Napájení, specifikace produktu a další Požadavky na napájení Napájecí napětí: 220 V - 240 V AC, 50 Hz Třída energetické účinnosti KD-65XD750x: A KD-55XD700x: A KD-49XD700x: A Velikost obrazovky (úhlopříčka) (přibl.) KD-65XD750x: 163,9 cm / 65 palců KD-55XD700x: 138,8 cm / 55 palců KD-49XD700x: 123,2 cm / 49 palců Spotřeba energie v režimu [Standardní] KD-65XD750x: 125 W KD-55XD700x: 112 W KD-49XD700x: 90 W v režimu [Živý] KD-65XD750x: 206 W KD-55XD700x: 184 W KD-49XD700x: 151 W Průměrná roční spotřeba energie*

KD-65XD750x: 173 kWh KD-55XD700x: 155 kWh KD-49XD700x: 125 kWh Spotřeba energie v pohotovostním režimu*

0,50 W (14 W v režimu aktualizace softwaru/EPG) Rozlišení obrazu 3 840 bodů (vodorovně) × 2 160 řádků (svisle) Vlastnosti výstupu USB 1/2: 5 V, , MAX. 500 mA USB 3: 5 V, , MAX. 900 mA Rozměry (přibl.) (š × v × h) se stolním stojanem KD-65XD750x: 146,3 × 90,1 × 29,5 cm KD-55XD700x: 124,5 × 77,0 × 23,5 cm KD-49XD700x: 110,7 × 69,0 × 23,5 cm bez stolního stojanu KD-65XD750x: 146,3 × 85,2 × 8,0 cm KD-55XD700x: 124,5 × 73,0 × 7,8 cm KD-49XD700x: 110,7 × 65,1 × 7,8 cm Hmotnost (přibl.) se stolním stojanem KD-65XD750x: 22,7 kg KD-55XD700x: 17,8 kg KD-49XD700x: 14,1 kg bez stolního stojanu KD-65XD750x: 21,5 kg KD-55XD700x: 16,9 kg KD-49XD700x: 13,2 kg15

Pouze pro některé oblasti/země/modely televizoru.

Spotřeba energie za rok spočítaná na základě spotřeby televizoru zapnutého 4 hodiny denně po 365 dní. Skutečná spotřeba energie závisí na způsobu používání televizoru.

Specifikovaná spotřeba energie v pohotovostním režimu je dosažena po dokončení nezbytných vnitřních procesů televizoru.

Spotřeba elektrické energie v pohotovostním režimu se zvýší, pokud je televizor připojen k síti. Poznámka

• Náhražku karty ze slotu CAM (modul podmíněného přístupu) televizoru vyjímejte pouze tehdy, chcete-li do slotu CAM vložit CAM modul se zasunutou kartou Smart.

• Dostupnost volitelného příslušenství závisí na zemi/ oblasti/modelu televizoru/zásobách na skladě.

• Vzhled a specifikace se mohou změnit bez předchozího upozornění. Poznámky k funkcím digitální televize

• Všechny funkce související s digitální televizí ( ) budou fungovat pouze v zemích nebo oblastech, ve kterých jsou šířeny signály digitálního pozemního vysílání DVB-T/DVB-T2 (MPEG-2 a H.264/ MPEG-4 AVC), nebo kde je přístup ke kompatibilní kabelové službě DVB-C (MPEG-2 a H.264/MPEG-4 AVC). Ověřte si laskavě u svého místního prodejce, zda v místě, kde žijete, lze přijímat signál DVB-T/ DVB-T2, nebo se zeptejte svého poskytovatele kabelového vysílání, zda je jeho kabelová služba DVB-C vhodná k použití s tímto televizorem.

• Poskytovatel kabelového vysílání může za takové služby vyžadovat dodatečné poplatky nebo souhlas se svými smluvními podmínkami.

• Přestože televizor splňuje specifikace DVB-T/DVB-T2 a DVB-C, nelze zaručit kompatibilitu s budoucím pozemním DVB-T/DVB-T2 a kabelovým DVB-C digitálním vysíláním.

• Některé funkce digitální televize nemusí být v některých zemích/oblastech k dispozici a kabelový režim DVB-C nemusí s některými poskytovateli fungovat správně. Informace o obchodních značkách

• Výrazy HDMI a HDMI High-Definition Multimedia Interface a logo HDMI jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing LLC ve Spojených státech a jiných zemích.

• Vyrobeno na základě licence poskytnuté společností Dolby Laboratories. Dolby, Dolby Audio a symbol dvojitého D jsou ochranné známky společnosti Dolby Laboratories.

• „BRAVIA“ a jsou obchodní značky Sony Corporation.

• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, logo a ligatura Gracenote a logo „Powered by Gracenote“ jsou buď registrované obchodní známky nebo obchodní známky společnosti Gracenote ve Spojených státech a/nebo jiných zemích.

• Opera® Devices SDK from Opera Software ASA. Copyright 1995-2015 Opera Software ASA. All rights reserved.

• Wi-Fi, Wi-Fi Direct, Miracast, Wi-Fi Protected Setup a logo Wi-Fi CERTIFIED jsou obchodní značky nebo registrované ochranné známky sdružení Wi-Fi Alliance.

• Informace o patentech DTS naleznete na stránce http://patents.dts.com. Vyrobeno na základě licence od společnosti DTS, Inc. DTS, symbol a DTS spolu se symbolem jsou registrované obchodní známky společnosti DTS, Inc. © DTS, Inc. Všechna práva vyhrazena.

• QuickSet a logo QuickSet jsou ochranné známky společnosti Universal Electronics Inc. Portions © UEI 2000–2015

• Slovní značka a loga Bluetooth® jsou registrované ochranné známky ve vlastnictví společnosti Bluetooth SIG, Inc. a jakékoliv využívání těchto značek společností Sony Corporation podléhá licenci. Ostatní obchodní značky a obchodní názvy jsou majetkem příslušných vlastníků.16

• DiSEqC™ je ochranná známka společnosti EUTELSAT. Tento televizor podporuje DiSEqC 1.0. Tento televizor není určen k ovládání antén s motorovým pohonem.

• TUXERA je registrovaná ochranná známka společnosti Tuxera Inc. v USA a v dalších zemích.

• Napájací kábel neupravujte.

• Neklaďte na napájací kábel nič ťažké.

• Pri odpojovaní vidlice neťahajte za napájací kábel.

• Nepoužívajte rôzne druhy batérií ani staré batérie s novými.

• Pri kompozitnom pripojení použite priložený analógový predlžovací kábel*
