HD 513 EX Plus Classic - Visokotlačni čistilec Kärcher - Brezplačna navodila za uporabo

NAVODILA ZA UPORABO HD 513 EX Plus Classic Kärcher

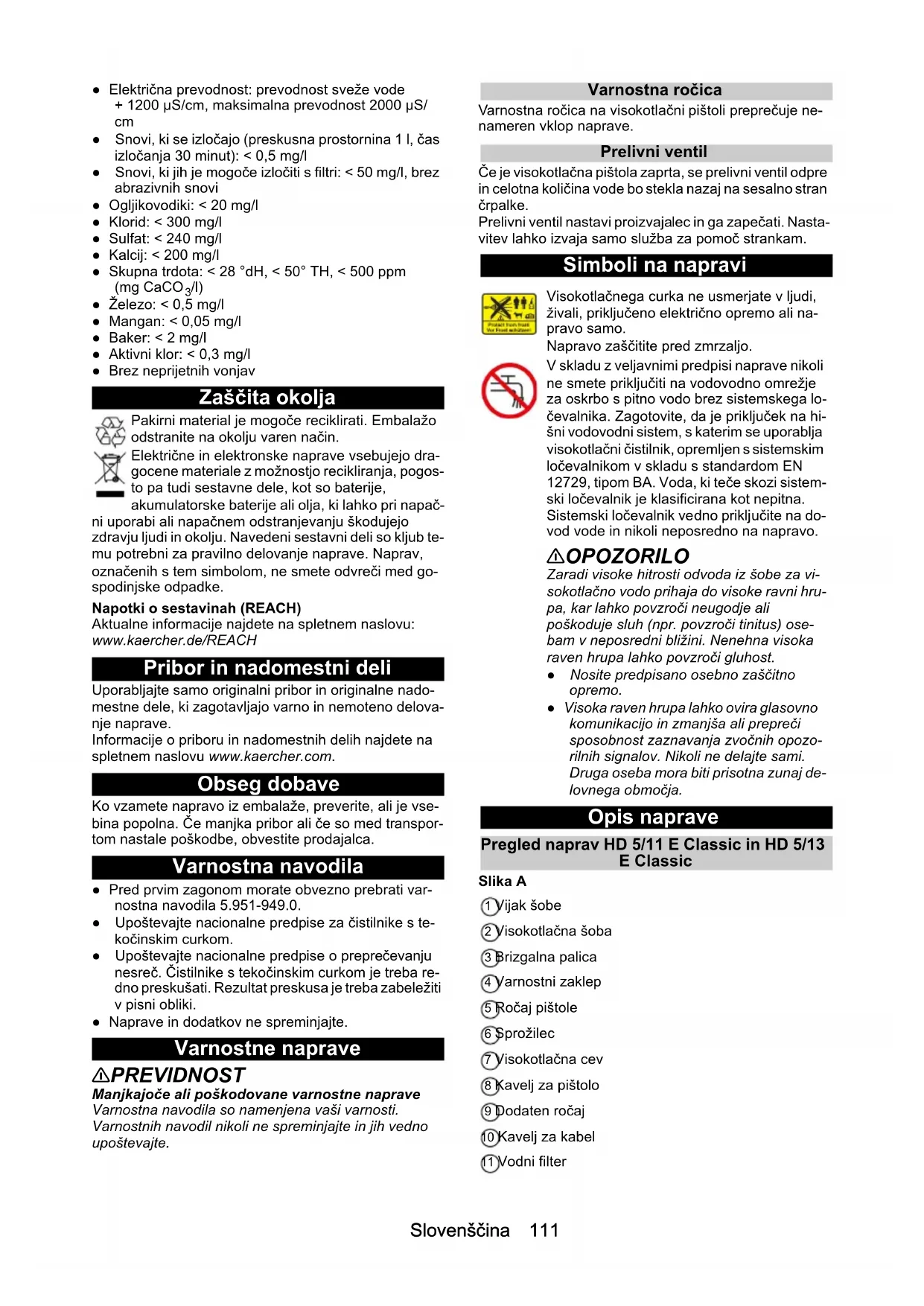

/l) ● Železo: < 0,5 mg/l ● Mangan: < 0,05 mg/l ● Baker: < 2 mg/l ● Aktivni klor: < 0,3 mg/l ● Brez neprijetnih vonjav Zaščita okolja Pakirni material je mogoče reciklirati. Embalažo odstranite na okolju varen način. Električne in elektronske naprave vsebujejo dra- gocene materiale z možnostjo recikliranja, pogos- to pa tudi sestavne dele, kot so baterije, akumulatorske baterije ali olja, ki lahko pri napač- ni uporabi ali napačnem odstranjevanju škodujejo zdravju ljudi in okolju. Navedeni sestavni deli so kljub te- mu potrebni za pravilno delovanje naprave. Naprav, označenih s tem simbolom, ne smete odvreči med go- spodinjske odpadke. Napotki o sestavinah (REACH) Aktualne informacije najdete na spletnem naslovu: www.kaercher.de/REACH Pribor in nadomestni deli Uporabljajte samo originalni pribor in originalne nado- mestne dele, ki zagotavljajo varno in nemoteno delova- nje naprave. Informacije o priboru in nadomestnih delih najdete na spletnem naslovu www.kaercher.com. Obseg dobave Ko vzamete napravo iz embalaže, preverite, ali je vse- bina popolna. Če manjka pribor ali če so med transpor- tom nastale poškodbe, obvestite prodajalca. Varnostna navodila ● Pred prvim zagonom morate obvezno prebrati var- nostna navodila 5.951-949.0. ● Upoštevajte nacionalne predpise za čistilnike s te- kočinskim curkom. ● Upoštevajte nacionalne predpise o preprečevanju nesreč. Čistilnike s tekočinskim curkom je treba re- dno preskušati. Rezultat preskusa je treba zabeležiti v pisni obliki. ● Naprave in dodatkov ne spreminjajte. Varnostne naprave 몇 PREVIDNOST Manjkajoče ali poškodovane varnostne naprave Varnostna navodila so namenjena vaši varnosti. Varnostnih navodil nikoli ne spreminjajte in jih vedno upoštevajte. Varnostna ročica Varnostna ročica na visokotlačni pištoli preprečuje ne- nameren vklop naprave. Prelivni ventil Če je visokotlačna pištola zaprta, se prelivni ventil odpre in celotna količina vode bo stekla nazaj na sesalno stran črpalke. Prelivni ventil nastavi proizvajalec in ga zapečati. Nasta- vitev lahko izvaja samo služba za pomoč strankam. Simboli na napravi Opis naprave Pregled naprav HD 5/11 E Classic in HD 5/13 E Classic Slika A 1 Vijak šobe 2 Visokotlačna šoba 3 Brizgalna palica 4 Varnostni zaklep 5 Ročaj pištole 6 Sprožilec 7 Visokotlačna cev 8 Kavelj za pištolo 9 Dodaten ročaj 10 Kavelj za kabel 11 Vodni filter Visokotlačnega curka ne usmerjate v ljudi, živali, priključeno električno opremo ali na- pravo samo. Napravo zaščitite pred zmrzaljo. V skladu z veljavnimi predpisi naprave nikoli ne smete priključiti na vodovodno omrežje za oskrbo s pitno vodo brez sistemskega lo- čevalnika. Zagotovite, da je priključek na hi- šni vodovodni sistem, s katerim se uporablja visokotlačni čistilnik, opremljen s sistemskim ločevalnikom v skladu s standardom EN 12729, tipom BA. Voda, ki teče skozi sistem- ski ločevalnik je klasificirana kot nepitna. Sistemski ločevalnik vedno priključite na do- vod vode in nikoli neposredno na napravo. 몇 OPOZORILO Zaradi visoke hitrosti odvoda iz šobe za vi- sokotlačno vodo prihaja do visoke ravni hru- pa, kar lahko povzroči neugodje ali poškoduje sluh (npr. povzroči tinitus) ose- bam v neposredni bližini. Nenehna visoka raven hrupa lahko povzroči gluhost. ● Nosite predpisano osebno zaščitno opremo. ● Visoka raven hrupa lahko ovira glasovno komunikacijo in zmanjša ali prepreči sposobnost zaznavanja zvočnih opozo- rilnih signalov. Nikoli ne delajte sami. Druga oseba mora biti prisotna zunaj de- lovnega območja.112 Slovenščina 12 Tok za shranjevanje brizgalne palice (za dolgo briz- galno palico) 13 Priključek za dovod vode 14 Odvod vode 15 Stikalo za vklop 16 Potisna ročica, zgoraj (podaljšana) Pregled naprav HD 5/11 EX Plus Classic in HD 5/13 EX Plus Classic Slika B 1 Vijak šobe 2 Visokotlačna šoba 3 Brizgalna palica 4 Varnostni zaklep 5 Ročaj pištole 6 Sprožilec 7 Visokotlačna cev 8 Potisna ročica, zgoraj (podaljšana) 9 Dodaten ročaj 10 Kavelj za kabel 11 Vodni filter 12 Tok za shranjevanje brizgalne palice (za dolgo briz- galno palico) 13 Priključek za dovod vode 14 Odvod vode 15 Stikalo za vklop 16 Ročica za navijanje 17 Držalo za brizgalno palico 18 Nastavek za odstranjevanje umazanije Prvi zagon NEVARNOST Nevarnost poškodb zaradi električnega udara Inštalacijo dovoda vode, električnih priključkov in viso- kotlačnega omrežja smejo izvesti samo pooblaščeni tehnični strokovnjaki. Barvno kodiranje ● Nadzorni elementi za postopek čiščenja so rumene barve. Razpakiranje

trgovca. Namestitev pribora

1. Potisni ročaj vstavite v stroj in vstavite vijake v ročaj.

pritrdite visokotlačno cev na odvod vode..

6. Samo za HD 5/11 E Classic in HD 5/13 E Classic:

ročico za navijanje potisnite v odprtino na kolutu za cev in se prepričajte, da je ročica trdno nameščena. Slika E Električna priključitev NEVARNOST Nevarnost poškodb zaradi električnega udara Za priključitev naprave v električno omrežje uporabite omrežni vtič. Trajna priključitev na električno omrežje je prepovedana. Omrežni vtič se uporablja za izklop iz ele- ktričnega omrežja. Za priključne vrednosti glejte tipsko ploščico ali tehnične podatke.

Priključek za vodo Priključek na vodovod 몇 OPOZORILO Nevarnost za zdravje zaradi povratnega toka one- snažene vode v omrežje pitne vode. Upoštevajte predpise vašega komunalnega podjetja.

1. Preverite dovodni tlak, vhodno temperaturo in

vhodni pretok. Glejte poglavje Tehnični podatki za zahteve.

2. Sistemski ločevalnik in priključek za vodo na napravi

priključite s cevjo (najmanjša dolžina 7,5 m, naj- manjši premer 3/4"). Napajalna cev ni vključena v dobavo.

3. Odprite dovod vode.

Odzračevanje naprave

1. Odprite dovod vode.

več zračnih mehurčkov.

5. Izklopite napravo.

6. Namestite visokotlačno šobo.

Delovanje NEVARNOST Nevarnost eksplozije! Ne pršite vnetljivih tekočin. Če napravo uporabljate na nevarnih območjih (npr. na bencinskih črpalkah), upoštevajte ustrezne varnostne predpise. Odpiranje/zapiranje visokotlačne pištole

1. Varnostno ključavnico potisnite nazaj in aktivirajte

sprožilec. Slika F Visokotlačna pištola se odpre.

2. Spustite sprožilec in varnostni zaklep potisnite nap-

rej. Nato se visokotlačna pištola zapre. Visokotlačno delovanje Napotek ● Naprava lahko deluje v pokončnem položaju. ● Naprava je opremljena s tlačnim stikalom. Motor se zažene šele, ko je visokotlačna pištola odprta. ● Visokotlačne cevi ne približujte ostrim robovom.

1. Za napravo s kolutom za cev: visokotlačno cev po-

polnoma odvijte s koluta za cev.Slovenščina 113

2. Odprite priključek za oskrbo z vodo.

3. Stikalo za vklop preklopite na »1«.

4. Odprite varnostni mehanizem visokotlačne pištole.

5. Odprite visokotlačno pištolo.

6. Visokotlačno pištolo usmerite proti predmetu, ki ga

želite očistiti, in začnite s čiščenjem. Delovanje z detergentom Napotek Za delo z detergentom je potreben nastavek za peno s posodo (izbirno). 몇 OPOZORILO Napačno ravnanje s čistili Nevarnost za zdravje Upoštevajte varnostna navodila na embalaži čistila. POZOR Neprimerna čistila Poškodovanje naprave in objektov, ki jih čistite Uporabljajte samo čistila, ki jih je odobrilo podjetje KÄRCHER. Upoštevajte priporočila za doziranje in napotke, ki so priloženi čistilu. Zaradi varovanja okolja s čistili ravnajte varčno. Detergenti KÄRCHER zagotavljajo brezhibno delova- nje. Na vašo zahtevo se posvetujemo z vami ali vam posredujemo katalog ali informacijske liste za detergen- te.

1. Posodo nastavka za peno napolnite z detergentom.

(Upoštevajte navodila za odmerjanje na em balaži det ergenta.) Slika G Priporočena metoda čiščenja

1. Privijte nastavek za odstranjevanje umazanije na ru-

meni priključek. Slika H Prekinitev delovanja Napotek Ko je naprava izklopljena, se tlak vode zmanjša, kar zmanjša delovno moč visokotlačne pištole in izboljša ži- vljenjsko dobo opreme.

8. Zaprite varnostno ročico visokotlačne pištole in var-

nostni zaklep potisnite naprej. Prenašanje in prevažanje 몇 PREVIDNOST Neupoštevanje teže Nevarnost telesnih poškodb in materialne škode Pri transportu upoštevajte težo naprave.

2. Napajalni kabel navijte okoli kavlja za kabel.

kolutom za cev: visokotlačno cev navijte na kolut za cev.

4. Ko prevažate napravo v vozilih, jo zaščitite pred pre-

mikanjem in prevrnitvijo.

6. Ko se želite povzpeti po stopnicah, primite za doda-

tni ročaj in dvignite napravo. Slika J Shranjevanje 몇 PREVIDNOST Neupoštevanje teže Nevarnost telesnih poškodb in materialne škode Pri skladiščenju upoštevajte težo naprave. Napravo hranite samo v zaprtih prostorih. Zaščita pred zmrzaljo POZOR Če iz naprave ne izročite vse vode, zmrzal poškodu- je napravo. Napravo shranite na mestu, kjer ni zmrzali. Če shranjevanje na mesti brez zmrzali ni možno:

1. Iztočite odvečno vodo.

2. Skozi napravo načrpajte običajno razpoložljivo

sredstvo proti zmrzovanju.

3. Napravo pustite delovati največ 1 minuto, da se čr-

palka in vodi izpraznijo. Napotek Uporabite splošno dostopno sredstvo proti zmrzovanju za vozila na osnovi glikola. Upoštevajte proizvajalčeva navodila za uporabo sredstva proti zmrzovanju.114 Slovenščina Nega in servis NEVARNOST Nenamerni zagon naprave Nevarnost poškodb zaradi električnega udara Pred izvedbo dela takoj izklopite napravo in izvlecite omrežni vtič. Napotek Staro olje je treba predati na predvidenem zbirnem mestu. Staro olje predajte na enem od predvidenih zbir- nih mest. Onesnaževanje okolja s starim oljem je kazni- vo po zakonu. Varnostni pregledi / pogodba o vzdrževanju Z vašim prodajalcem se lahko dogovorite za redne var- nostne preglede ali sklenete pogodbo o vzdrževanju. Pustite si svetovati. Vzdrževalni intervali Pred vsakim obratovanjem

1. Priključni kabel preverite za poškodbe, poškodovani

kabel naj takoj zamenja pooblaščena servisna služ- ba ali kvalificiran električar.

2. Visokotlačno cev preverite za poškodbe, poškodo-

1. Očistite vodni filter, glejte poglavje Čiščenje vodne-

ga filtra. Vsakih 500 obratovalnih ur, vsaj enkrat letno Servisna služba naj zamenja olje. Vzdrževalna dela Čiščenje vodnega filtra POZOR Poškodovan vodni filter v priključku za vodo Poškodovanje naprave zaradi onesnažene vode Preverite, ali je vodni filter poškodovan, preden ga vsta- vite v priključek za vodo.

Pomoč pri motnjah NEVARNOST Nevarnost poškodb zaradi nenamernega zagona naprave in električnega udara. Pred vsakim delom na napravi izključite napravo in izvlecite omrežni vtič. Električne komponente naj preverja in popravlja samo pooblaščena servisna služba. V primeru motenj, ki niso navedene v tem poglavju, ter v primeru dvoma ali izrecnega navodila se obrnite na pooblaščeno servisno službo. Garancija V vsaki državi veljajo garancijski pogoji, ki jih je izdala naša pristojna prodajna družba. V garancijskem roku bodo morebitne motnje v delovanju naprave odpravlje- ne brezplačno, če je njihov vzrok napaka v materialu ali napaka v izdelavi. Pri uveljavljanju garancije zagotovite dokazilo o nakupu in stopite v stik s prodajalcem ali naj- bližjim servisom. Naslov najdete na hrbtni strani. Dodatne garancijske informacije (če so na voljo) so na voljo na servisnem območju na lokalni spletni strani podjetja Kärcher v razdelku "Prenosi". Tehnični podatki Napaka Rešitev Naprava se ne zažene Preverite, ali je napajalni kabel poškodovan. Preverite omrežno napetost. Če se naprava pregreva: a stikalo za vklop preklopite na »0«. b Naprava naj se hladi najmanj 15 minut. c Stikalo za vklop preklopite na »1«. V primeru električnih napak se obrnite na servisno službo. Naprava ne ustvarja tlaka Namestite standardno šobo (določena velikost, glejte poglavje Tehnični podatki). Očistite/zamenjajte visokotlačno šobo. Odzračite napravo (glejte poglavje Odzračevanje naprave). Očistite vodni filter(glejte poglavje Čiščenje vodnega filtra). Očistite vse dovodne cevi do črpalke. Preverite količino dovoda vode (glejte poglavje Tehnični podatki). Črpalka ne tesni Do 3 kapljice vode na mi- nuto so dopustne. V primeru večjega netesnjenja naj napravo preveri servisna služba. Trkanje črpalke Očistite vodni filter. Preverite dovod vode glede puščanja. Odzračite napravo (glejte poglavje Odzračevanje naprave). Po potrebi se obrnite na službo za pomoč strankam. HD 5/11 Classic HD 5/11 X Plus Classic HD 5/13 E Classic HD 5/13 EX Plus Classic Električni priključek Napetost V 220 - 240 220 - 240 220 - 240 220 - 240Slovenščina 115 Pridržujemo si pravico do sprememb tehničnih podat- kov. Izjava EU o skladnosti S tem izjavljamo, da v nadaljevanju navedeni stroj zara- di svoje zasnove in konstrukcije ter v izvedbi, kakršno dajemo na tržišče, ustreza osnovnim zahtevam glede varnosti in varovanja zdravja v skladu z EU-direktivami. V primeru sprememb na stroju brez našega soglasja ta izjava izgubi veljavnost. Izdelek: Visokotlačni čistilnik Tip: 1.520-xxx Zadevne EU-direktive 2000/14/ES 2006/42/ES (+2009/127/ES) 2011/65/EU 2014/30/EU 2009/125/ES Uporabljena(-e) uredba(-e) (EU) 2019/1781 Uporabljeni harmonizirani standardi EN 60335-1 EN 60335-2-79 EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 1997+A1: 2001+A2: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008 Uporabljeni postopek ugotavljanja skladnosti 2000/14/ES: Priloga V Uporabljeni nacionalni standardi
