NAVODILA ZA UPORABO BiLight Smart 80 Tesy

2. Pripojeni bojleru k vodovodu

Fig. 3

Pripojenie bojleru k vodovodu

2. Pripojenie bojleru k vodovodu

Fig. 3

Kde: 1 - Vystupná trúbka; 2 - poistné klapka; 3 - redukény ventil (pri tlaku vo vodovode nad 0,7 MPa); 4 - uzavieraci ventil; 5 - lievik so spojenim s kanalizáciou; 6 - hadica; 7 - kohutik na vypustanie bojlera

Pri pripojeni bojleri k vodovodu sa musi brat do uyahy ukazujuce farebné znaky /prstence/ na trabkach: modry - pre studenu/vstupujucu/ vodu, cerveny - pre horku/vystupujucu/ vodu.

2. Spajanje bojlera na vodovodnu mrežu

Sl. 3 - za spravnu montažu i ležću montažu; Sl. 3c - za podnu montažu Gde: 1 - Ulazna cev; 2 - bezbednosni ventil; 3 - reducir ventil (kod napona u vodovodu iznad 0,7 MPa); 4 - stop ventil; 5 - levak sa vezom prema kanalizaciji; 6 - crevo; 7 - ventil za istakanje bojlera Prilikom spajanja bojlera na vodovodu mrežu mora da se vodi računa o obojenim oznakama (prstenima) na cevima: plavo za hladnu (ulaznu) vodu, crveno za vruću (izlaznu) vodu.

Obavezno mora da se montira nepovratni ventil sa kojim je bojler kupljen. On se montira na priklučak za hladnu vodu u skladu sa strelicom na njemu koja ukazuje smer ulazne vode. Nije dozvoljena montaža bilo kakve druge zaustavné armature izmedu ventili i bojlera. Izuzetak: Ako lokalni propisi (pravila) zahtevaju korišcenje drugog sigurnosnog ventili ili uredjat (u skladu s EN 1487 i EN 1489), to se mora on kupiti naknadno. Za uredjate uskladene sa EN 1487 maksimalni oceni radni tlak mora biti 0,7 MPa. Za ostale sigurnosne ventile, tlak na koji su kalibrovani mora biti od 0,1 MPa manje od označenog na pločici uredjata. U tim slučajevima uzvratno sigurnosni ventil isporučen sa uredjagem ne treba se koristiti.

Postojanje drugih (starih) nepovratnih ventila moze da dovede do ostecenja bojlera i treba da se uklone.

Ne dopusta se druga zaustavljauca armatura izmedu uzvratno sigumosnog ventila (sigurnosi uredaj) i ureda.

Nije dozvoljeno da se ventil montira na navojima duzine vise od 10 mm, u protivnom to moze da dovede do ostecenja vaseg ventili i ao je po vaš bojer.

Kod bojlera za vertikalnu montazu zaistni ventil mora da bude povezan na ulaznu cev kod skinutog plasticnog panela uredaja.

Uzvratno sigurnosni ventil i cev iz njega na kotlu mora biti zašićeni od smrzavanja. U sluceju drenaže sa crevom - njegov slobodan kraj uvek biti olvoren prema atmosferi (da不同程度) Crijevo isto treba sigurano od smrzavanja.

Punjenje bojlera vodom vrsi se odvijanjem vodovodne slavine za hladnu vodu i odvijanjem slavine za vruću vodu tus baterije. Posle punjenja iz tus baterije treba da poteće neprekidan vodeni mlaz. Tek tada možete da zatvorite slavinu za toplu vodu.

Kada je potrebno da se bojler istoči, obavezno najpre prekinite elektricno napajanze. Zaustavite dotok vode prema bojleru. Otvorite slavinu za toplu vodu na bateriji. Otvorite ventil 7 (fig. 3) da istočite vodu iz bojlera. Ako u instalaciji nema takvog ventila, bojler moze da bude istocen direktno preko ulazne cevi, ali mora biti predhodno odvojen od cevovoda.

Prilikom skidanja prirubnice normalno je da dode do istakanja nekoliko litara vode iz rezervaora za vodu.

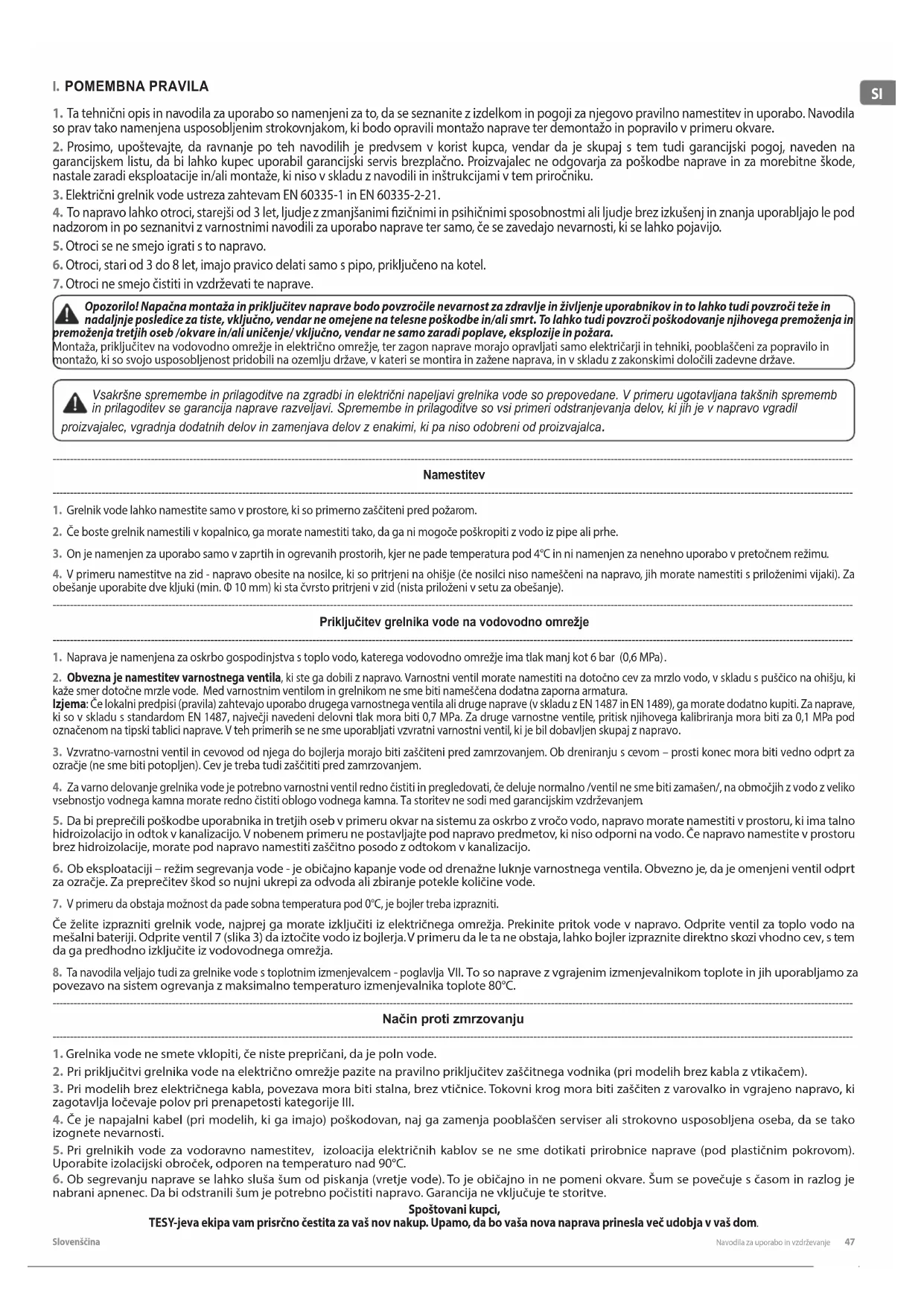

1. Ta tehnici opis in navodila za uporabo so namenjeni za to, da se szanite izdelkom in pogoji za njegovo pravilno namestitev in uporabo. Navodila so prav takao namenjena usposobljenim strokovjakom, ki bodo opravili montazo naprave ter demontazo in popravilo v primeru okvara.
2. Prosimo, upoštevajte, da ravnanje po teh navodilije predvsem v korist kupca, vendar da je skupaj s tem tudi garancijski pogoj, navenen na garancijskem listu, da bi lahko kupec uporabil garancijski servis brezplačno. Proizvajalec ne odgovarja za poskodbe naprave in za morebitne škode, nastale zaradi eksploatacije in/ali montaje, ki niso v skladu z navodili ininstrkijami v tem priročniku.
3. Elektrčni grelnik vode ustreza zahtevam EN 60335-1 in EN 60335-2-21.
4. To napravo lahokto rci, starejsi od 3 let, ljudje z zmanjsani fizi nimi in psihcnimi sposobnostmi ali ljudje brez izkujsen j in znanja uporabljo le pod nadzorom in po seznanitvi z varnostnimi navodili za uporabo naprave ter samo, ce se zavedajo nevarnosti, ki se lahko povavijo.
5. Otroci se ne smejo igrati s to napravo.
6. Otroci, stari od 3 do 8 let, imajo pravico delati samo s pipo, priključeno na kotel.
7. Otroci ne smejo cistiti in vzdrrzevati te naprave.

Opozorilo! Napačna montaža in prikljucitev naprave bodo povzročile nearnost za zdravljce in ziviljenje uporabnikov in to lahko tudi povzroci teze in nadaljinpe posledice za tiste, vključno, vendar ne omejene na telesne poškodbe in/ali smrt. To lahko tudi povzroci poškodovanje njihovega premoženja in premoženja tretjih oseb /okvare in/ali unicenje/vključno, vendar ne samo zaradi poplave, eksplozije in požara.

Montaza, pri kucitev na vodovodno omreje in elektricno omreje, ter zagon naprve morajo opravljati samo elektrarji in tehniki, pooblaceni za popravilo in montazo, ki so svjo usposobljenost pridobili na ozemlju drzave, v kateri se montira in zaene naprava, in v skladu z zakonskimi dolocili zadevne drzave.

Vsakrsne spremembe in prilagoditve na zgradbi in elektrcnnapeljavi grelnika vode so prepovedane. V primeru ugotavljana takshin sprememb in prilagoditev se garancija naprave razveljvi. Spremembe in prilagoditve so vsl primeri odstranjevanja delov, ki jih je v napravo vgradil proizvajalec, vgradna dodatnih delov in zamenjava delov z enakimi, ki pa niso odobreni od proizvajalca.

Namestitev

1. Grelinik vode lahko namestite samo v prostore, ki so primerno zašciteni pred požarom.
2. Če boste grelnik namestili v kopalnico, ga morate namestiti takto, da ga ni mogoce poškropiti z vodo iz pipe ali prhe.
3. On je namenjen za uporabo samo v zaprtih in ogrevanih prostorih, kjer ne pade temperatura pod 4^ in ni namenjen za nenehno uporabo v pretocnem rezimu.
4. V primeru namestitve na zid - napravo obesite na nosilce, ki so pritrjeni na ohise (ce nosi ci niso nameceni na napravo, jih morate namestiti s prilozenimi vijaki). Za obeisanje uporabite dve kljuki (min. 10 mm) ki sta cvrsto pritrjeni v zid (nista prilozeni v setu za obeisanje).

Prikljucitev grelnika vode na vodovodno omrežje

1. Naprava je namenjena za oskrbo gospodinstva s toplo vodo, katerega vodovodno omrezejima tlak manj kot 6 bar (0,6 MPa).
2. Obvezna je namestitev varnostega ventila, ki ste ga dobili z napravo. Varnostni ventil morate namestiti na dotocno cev za mrzlo vodo, v skladu s puscico na ohisju, ki kaze smer dotocne mrzle vode. Med varnostnim ventilom in grelnikom ne sme biti namecena dodatna zaporna armatura.

Izjema: Ce lokalni predispisi (pravila) zahtevajo uporabo drugega varmostega ventila ali druge naprave (v skladu z EN 1487 in EN 1489), ga morate dodatno kupiti. Za naprave, ki so v skladu s standardom EN 1487, naječji navedeni delovni tlak mora biti 0,7 MPa. Za druge varnostne ventile, pritisk njihovega kalibriranja mora biti za 0,1 MPa pod označenom na tipski tablici naprave. V teh primerih se ne sme uporabljati vžvratni varostni ventil, ki je bil dobavlen skupaj z napravo.

1. Vzvatno-arnostni ventil in cevovod od njega do bojlerja morajo bita zaciteni pred zamrzovanjem. Ob dreniranju s cevom - prosti konec mora biti vedno odprt za ozračje (ne sme biti potopljen). Cev je treba tudi zacititi pred zamrzovanjem.
2. Za varno delovanje grelnika vode je potrebno varnostni ventil redno cistiti in pregledovati, che deluje normalno /ventil ne sme biti zamašen/, na območijh z vodo z veliko vsebnostjo vodnega kamna morate redno cistiti oblogo vodnega kamna. Ta storitev ne soci med garancijskim vzdřevanjem
3. Da bi preprecili poskodbe uporabnika in tretjih oseb v primeru okvar na sistemasza oskrbo z vroco vodo, napravo morate namestiti v prostoru, ki ima talno hidrozolacijo in odtok v kanalizaciono. V nobenem primeru ne postavljaite pod napravo predmetov, ki niso odporni na vodo. Ce napravo namestite v prostoru brez hidrozolacije, morate pod napravo namestiti zašcitno posodo z odtokom v kanalizaciono.
4. Ob eksploatacij - rezim segrevanja vode - je obicajno kapanje vode od drenažne luknej varnostega ventila. Obvezno je, da je omenjeni ventil odprt za ozracje. Za preprecitev skod so nujni ukrepi za odvoda ali zbiranje potekle koliçine vode.
5. V primeru da obstaja moznost da pade sobna temperatura pod 0^ , je bojler treba izprazniti.

Če Želite izprazniti grelnik vode, najprej ga morate izkljuciti iz elektricnega omreža. Prekinite pritok vode v napravo. Odprte ventil za topovo na mešalni bateriji. Odprte ventil 7 (slika 3) da iztočite vodo iz bojlerja.V primeru da le ta ne obstaja, lahko bojler izpraznite direktno skozi vchodno cev, s tem da ga predhodno izkljucite iz vodovodnega omreža.

1. Ta navodila veljao tudi za grelnike vode s toplotnim izmenjevalcem - poglavija VII. To so naprave z vgrajenim izmenjevalnikom toplote in jih uporabljamo za povezavo na system ogrevanja z maksimalno temperaturo izmenjevalnika toplote 80^

Način proti zmržovanju

1. Grelnika vode ne smete vklopiti, cne niste prepričani, da je poln vode.
2. Pri prikljucitvi grelnika vode na elektrno omreje pazite na pravilno prikljucitev zacitnega vodnika (pri modelih brez kabla z vtikacem).
3. Pri modelih brez elektricnegabkla, povezava mora biti stalna, brez vtichnice. Tokovni krog mora biti zacitien z varovalko in vgrajeno napravo, ki zagotavlja locevaje polov pri prenapetosti kategorie III.
4. Ce je napajalni kabel (pri modelih, ki ga imajo) poskodovan, nj ga zamenja pooblascen serviser ali strokovno usposobljena oseba, da se tako izognete nevarnosti.
5. Pri grelnikih vode za vodoravno namestitev, izoloacija elektricnih kablov se ne sme dotikati prirobnice naprave (pod plastichimPokrovom). Uporabite izolacijski obrocek, odporen na temperato nad 90^
6. Ob segrevanju naprave se lahko sluša šum od piskanja (vretje vode). To je običajno in ne pomeni okvare. Šum se povećuje šcasom in razlog je nabrani apnenec. Da bi odstranili šum je potrebno počistiti napravo. Garancija ne VKljućuje te storitve.

Spostovani kupci,

TESY-jeva ekipa vam prisrcno cestita za vaš nov nakup. Upamo, da bo vaša nova naprava prinesla vec udobja v vaš dom

II. TEHNIÇNE LASTNOSTI

1. Nazivna prostornina V, litri - gl. podatkovno tablico.
2. Nazivna napetost - gl. podatkovno tablico.
3. Nazivna moč - gl. podatkovno tablico.
4. Nazivni tlak - gl. podatkovno tablico.

To ni pritiska vodovodnega omrežja. To je pritisk, ki je povedan za napravo, in je povezan zahtevami varnostnih standardov.

1. Tip grelnika vode - akumulacijski vodni grelnik zaprtega tipa s toplotno izolacijo.

Pri modelih brez izmenjevalnika toplate (spirala)

1. Dnevna poraba elektriche energije - glej Prilogo I
2. Dolocen profil obretenite - glej Prilogo I
3. Količina mešanja tople in hladne vode pri 40^ V40 v litrih - glej Prilogo I
4. Maksimalna temperatura termostata - glej Prilogo I
5. Tovarnisko dolocene temperaturne nastavitve - glej Prilogo I
6. Energetska učinkovitost pri gretju vode - glej Prilogo I

Pri modelih z izmenjevalnikom toplate (spirala)

1. Prostornina hranilnika v litrih - glej Prilogo II
2. Toplotne izgube pri obrenimenitvi nic - glej Prilogo II

III. OPIS IN PRINCIP DELOVANJA

Naprava je namenjena za delovanje vPokrajinah s trdoto vode do 10^ V primeru, da je montirana v območju z „bolj trdo" vodo, mogoće je zelo hitro nabiranje kalcijevih depositov, ki povzroćaj zo načilen zvok pri segrevanju in hitro poskodovanje elektricnih delov. Za obmocja z bolj trdo vodo se priporoča vsakoletno cisćenje naprav od nabranih kalcijevih depositov in tudi uporabo moši elektricnegra grelca do 2 kW Naprava sestoji iz telesa, prirobnice - spodaj/pri grelnikh za navpićno namestitev/ oz. ob strani/pri grelnikih za vodoravno namestitev/, plastićne kontrolne plošće in varnostega ventila.

1. Telo naprave sestoji iz jeklenega rezervaorja (kotla) in ohiša (zunanjega plašica) z vmesno toplotno izolacijo iz okolju prijaznega poliuretana visoke gostote in dveh cevi z navojem G½"za dovod mrzte vode (z modrim obročkom) in za odvod vroće vode (z rdečim obročkom). Odvisno od modela notranji rezervaor je lahko narejen:
2. Iz crnega jekla s posebno oblogo iz steklokeramike oz. emajla.
3. Iz nerjavecega jekla
   Grelniki vode za navipicno namesitiev so lahko opremljeni s toplotnim izmenjevalcem. Dotočna in odtočna cev toplotnega izmenjevalca sta namesceni ob strani in imata navoj G 3¼".
4. Na grelni prirobnici je namescen elektrci grelec. Grelniki vode z oblogo iz steklokeramike so opremljeni tudi z magnezijevo zašcitno anodo.
   Elektrni grelec je namenjen za segrevanje vode v kotlu in ga upravlja termostat, ki samodejno vzdruje nastavljeno temperaturo. Grenik vode je opremljen z napravo proti pregretju (varnostni termostat), ki izklopi grelec iz elektrnicega omreža, ce temperatura doseze preveliko vrednost.
5. Varnostni ventil preprecuje popolno izpraznitev naprave v primeru prekinitve dotoka mrze vide iz vodovodnega omrezi. Ventil varuje napravo pred narašcanjem tlak v kotlu do vrednosti, ki je vecja od dovoljene vrednosti v naclinu segrevanja (I s povečanem temperate tlak narašca), s tem da izpuša presezek skozi drenaze no odprtino.

Varnostni ventil ne more scititi naprave, ce tlak v vodovodu preseze vrednost, ki je navedena na podatkovni tabici naprave.

IV. NAMESTITEV IN PRIKLJUCITEV

Oporzorilo! Napačna montaža in prikljucitev naprave bodo povzroci nevarnost za zdravlje in ziviljenje uporabnikov in to lahko tudi povzroci teze in nadalinje posledice za tiste, vkljucno, vendar ne omejene na telesne poskodbe in/ali smrt. To lahko tudi povzroci poskodovanje njihovega premozenja in premozenja tretjih oseb /okvare in/ali unicenje/vkljucno, vendar ne samo zaradi poplave, eksplozie in pozarla.

Montaža, prikljucitev na vodovodno omreže in elektricno omreže, ter zagon naprave morajo opravljati samo elektriciarji in tehniki, pooblašeni za povravilo in montažo, ki so svojo usposobljenost pridobili na ozemlju drzave, v kateri se montira in zažene naprava, in v skladu z zakonskimi dolocili zadevne drzave.

Opomba: Za priključitev naprave je kupec dolžan sam.

1. Namestitev

Priporocamo vam, da napravo namestite v blizino mesta, kjer boste uporabljali vroco vodo, tako boste zmanjsali toplotne izgube v vodovodnem omrezju. Ce boste grelnik namestili v kopalnico, ga morate namestiti takdo, da ga ni mogoce poskropiti z vodo iz pipe ali prhe.

V primeru namestitve na zid - napravo obesite na nosilce, ki so pritjeni na ohisje (ce nosilci niso namešceni na napravo, jih morate namestiti

s prilozenimi vijaki). Za obeşanje uporabite dve kljuki (min. Φ 10 mm) ki sta Čvstro pritrjeni v zid (nista priloženi v setu za obeşanje). Nosilec za obeşanje naprave pri grelnikh vode za navpično namestitev je univerzalen, takao da je predviden razmak med kljukama od 220 do 310 mm - Sl.1a, 1b, 1c. Pri grelnikh vode za vodoravno namestitev je razmik med kljukami odvisen od prostornine kotla in je naveden v tabeli 6,7 pri Sl.1d, 1e.

Modèle za stropno namestitev lahko pritrdite na strop s spomocojo vijakov. Razmik med nosilci je odvisen od prostornine kotla in je naveden v tabei 9 pri Sl. 1h, 1g.

Da bi prepreci i poskodbe uporabnika in tretjih oseb v primeru okvar na systemu za oskrbo z vroco vodo, napravo morate namestiti v prostoru, ki ima talno hidrozolacioni in odtok v kanalizaciono. V nobenem primuru ne postavljate pod napravo predmetov, ki niso odporni na vodo. Ce napravo namestite v prostoru brez hidrozolacione, morate pod napravo namestiti zašcitno posodo z odtokom v kanalizaciono.

Opomba: Zašcitna posoda ni prilozena in jo uporabnik mora izbrati. 2. Prikljucitev grelnika vode na vodovodno omrežje

SI.3

Kjer: 1 - dotočna cev; 2 - varnostni ventil; 3 - reducirni ventil (pri tlaku vodovoda več kot 0,7 MPa); 4 - zaporna pipa; 5 - lijak s priključkom na kanalizácijo; 6 - cev; 7 - pipa za praznjenje bojlerja.

Pri prklučiti grelnika vode na vodovodno omrežje morate upostevati barvne oznake /obročke/ na ceveh naprav: moder - za mrzlo vodo / dotok/, rdeč - za vročo vodo /iztok/.

Obvezna je namestitev varnostega ventila, ki ste ga dobili z napravo.

Varnostni ventil morate namestiti na datočno cev za mrzlo vodo, v skladu s pušćica na ohišju, ki kaže smer datočne mrzle vode. Med varnostnim ventilom in grenikom ne sme biti namešcena dodatna zaporna armatura. Izjema: Če lokalni predpisi (pravila) zahtevajo uporabo drugega varnostnega ventila all drudge naprave (v skladu z EN 1487 in EN 1489), ga morate dodatno kupiti. Za naprave, ki so v skladu s standardom EN 1487, majvečji navedeni delovni tlak mora biti 0,7 MPa. Za druge varnostne ventil, pritisk njihovega kalibriranja mora biti za 0,1 MPa pod oznacenom na tipski tablici naprave. V teh primerih se ne sme uporabljati vzvratni varnostni ventil, ki je bil dobavljen skupaj z napravo.

Dodatni /stari/ varmostni ventilii lahko povzroćijo okvaro, zato jih je potrebno odstraniti.

Se ne dovoljuje druga zaporna armatura med vzvratno-arnostnim ventilom (vamostna naprava) in napravo.

Vamostnega ventila ne smete namešcati na navoj, daljiš od 10 mm, saj lahko pride do hude okvare na ventilu in je nevarno za vašo napravo.

Pri grelinikh vode na navpično namesitev varovalni ventil mora biti prikljucen na dotočno cev, pred tem demontirajte plastčno kontrlno plošćo ve.

Vzvrato-narostni ventil in cevovod od njega do bojlerja morajo biti zašciteni pred zamrzovanjem. Ob dreniranju s cevom - prosti konec moradno odprt za ozracje (ne sme biti potopljen). Cev je treba tudi zašcititi predovanjem.

Za napolnitev grelnika vode odprite pipo za dotok mrzle vode z vodovoda in pipo mesalne baterije za vroco vodo. Po napolnitvi mora iz pipe za vroco vodo teci neprekinjen curek. Ze lahko zaprete pipo za vroco vodo.

Čeželite izprazniti grelink vode, majprej ga morate izključiti iz elektricknega omrežja. Prekinite pritok vode v napravo. Odprite ventil za topovo嗓子alni bateriji. Odprite ventil 7 (slika 3a in 3b) da iztocite vodz io bojlerja. V primeru da le ta ne obstaja, lahko bojler izpraznite direktno skozi vchodno cev, s tem da ga predhodno izključite izvodovodnega omrežja.

V primeru, da tlak v vodovodni mrezi presega zgoraj omenjene vrednosti v l. odstavku, je treba montirati reducirni ventil, sicer se bojler ne bo uporabljal prvilno. Proizvajalec ne prevzema nikakrsnih odgovornosti, ki so posledica neprvilne uporabe naprave.

3. Prikljucitev grelnika vode na elektrico omrezej.

Preden priktjucite na elektricno omrezej prepričajte se, da je napravapolna vode.

3.1. Pri modelih, ki so opremljeni z napajalnim kablom z vtikačem, prikljucite tak, da vtaknete vtikač v vticnico. Za izključitev iz elektrichega omrežja potegnine vtikač iz vticnice.

Vtčnica mora biti pravilno prikljucena na ločeni tokokrog, oprémljen z varovalko. Ona mora biti ozemljena.

3.2. Grelniki vode z elektricim kablam brez yticnice

Naprava mora biti povezana na posebn tokovni krog elektricne instalacije na zašcitena z varovalko, z doloceno močjo elektrickega toka 16 A (moč 20 A > 3700 W). Povezava mora biti stalna, brez vtičnice. Tokovni krog mora biti zašciteni z varovalko in vgrajeno napravo, ki zagotavlja ločevaje polov

pri prenapetosti kategorije III.

Povezava prevodnikov elektricega kabla naprave je naslednja:

• Prevodnik rjave barve - k faznemu prevodniku elektricne inshalacije (L)
• Prevodnik modre barve - k nevtralnemu prevodniku elektricne instalacije (N)
• Prevodnik rumeno-zelene barve - k zašcitnemu prevodniku elektricne instalacije (1)

3.3. Grelniki vode brez elektrichega kabla

Naprava mora biti povezana na posebni tokovni krog elektricne instalacije in zašćtena z varovalko, z doloceno moćjo elektrickega toka 16 A (moč 20 A > 3700 W). Povezava se opravi s pomocju bakrenih enozilnih (trdih) prevodnikov - kabel 3 x 2,5 mm² za skupno moć 3000 W (kabel 3 x 4,0 mm² za moć > 3700 W).

V elektricni krog, ki napaja napravo, mora biti vgrajena priprava za locitev vseh polov v pogojih visoke napetosti kategorije III.

Za prikljucitev napajalnega kabla na grelnik vode morate odstriniti plastici nich pokrovcek.

Vezava vodnikov mora odgovarjati oznakam na objemkah, in sicer:
- fazni yodnik koznaki A ali A1 ali L ali L1,
- nevtralni vodnik koznaki N (B ali B1 ali N1)
- Obvezno morate prikljuciti zašcitni vodnik na prikljucni vijak, oznacen z oznako

Po montaži namestite plastici n Pokrov nazaj!

Razlage k Sl.2:

TS - varnostni termostat; TR - termostat; S - elektricno stikalo (pri modelih ki ga imajo); R - grelec; IL - signalna lucka; F - prirobnica; KL - lestencna spojka;

V.ANTIKOROZUSKA ZASCIITA - MAGNEZIJEVA ANODA (PRI GRELNIKIH VODE Z OBLOGO IZ STEKLOKERAMIKE ALI EMAJLA)

Magnezijeva zašcitna anoda dodatno šciti notranjo povrsino kotla pred rjavem. Anoda je del, ki se obrabi, in ga je potrebno obcasno zamenjati. Glede na dologotrajno brezhibno delovanje vasega grelnika vode, proizvajalec priporoca redni pregled stanja magnezijeve anode s strani strokovno usposobljene osebe in po potrebni zamenjavo, to se lahko opravi med rednim vzdřevanjem naprave.

Za zamenjavo se obrnite na pooblasceni servis!

Svetijo rdeče - naprava segreva vodo

Svetijo modro - voda v napravi je zgreta, termostat je izklopljen

Signalne lucke ne svetijo, kadar:

je izklopljeno elektricno stikalo,
- naprava ni priklopljena na elektricno omrezej,
- je izklopljena temperaturna zašita (glejte 4. točko).

2.2. Nastavitev termostata - pri modelih z moznostjo reguliranjat temperature (termostat)

Ta nastavitev omogoca postopno doseganje zeljene temperature. Samo zavrteti morate rocico termostata na nadzorni plosci. Ce ze lite docevi visjo temperaturo, zavrtite rocico v smeri narašćaje oznake.

Enkat mesechno obrmite rocico v polozaj za najvisjo temperaturo in jo pustite tako 24 ur (razen ce naprava ves cas deluje v tem rezimu) - glej Prilogo I Maksimalna temperatura termostata. Tako boste zagotovili vejo higieno ogrevane vode.

POMEMBNO: Pri modelih, ki nimajo roice za upravljane termostata, je stavitev avtomatskega reguliranja temperature vode dolocena tovarnisko - glej Prilogo I Tovarnisko dolocene temperaturne stavitve.

Pozicija (varcevanje z elektrichno energijo) - V tem rezimu se temperatura vode zgreje do priblizno 60^ . Na ta nacin se zmanjsuje izguba toplate.

Slovenscina

3. Način proti zmržovanju

V primeru da se mora prekiniti napajanie z elektrico energio, obstaja nevamost voda v vodhem rezenvoarju da zamrzne. Zaradi tega priporocamo ob dolgih odsotnostih (vec kot energia tedna) da iztocite vodo iz naprave.

4. Zašcita po temperaturi (velja za vse modele).

Naprava je opremljena s posebno napravo (varnostnim termostatom) proti pregrevanju vode, ki izklopi grelec iz elektricnega omrežja,Če temperatura doseze preveliko vrednost.

Po aktiviranju se ta naprava ne regenerira in naprava ne bo funkcionirala. Poisite pooblascni servis za odpravljanje problema.

VII. MODELI TOPLOTNIM IZMENJEVALCEM

To so naprave z vgrajenim izmenjevalnikom toplate in jih uporabljamo za povezavo na systemd ogrevanja z maksimalno temperaturo izmenjevalnika toplate 80^ .

Kontrola pretoka preko izmenjevalnika toplote je odvisna od rešitev za konkretno instalacijo, pri cemer je treba dolociti kontrlo ze pri načrtovanju (naprimer: zunanji termostat, ki meri temperaturo v rezervaarju in kontrolirà obtoćno Črpalko ali magnetni ventil).

Grelniki vode z izmenjevalnikom toplate omogocajo ogrevanje vode na naslednja načina:

1. preko izmenjevalnika toplote (spirala) - osnovni nacin gretja vode

2. preko pomožnega elektricnegagrelca z avtomaticnim upravljanem, vgrajenega v naparvo - uporablja se, ko je potrebno dodatno ogrevanje vode ali pri popraviloSYSTEMa izmenjevalnika toplote (spirala).Priklop na elektricno omrezej in uporaba naprave sta navedena v zgornjih odstavkih.

Namestitev:

Poleg zgoraj opisanega načina namestitve, značilno za te modele je, da je potrebno prikrljuciti toplotni izmenjevacic na ogrevalni system. Prikrljucitev je potrebno izvesti v skladu spušicami na, SL. 1d÷1f.

Tehniche značilnosti (TABLEA. 5):

Povrsina toplotnega izmenjevalnika [^2 ] - S

Volumen toplotnega izmenjevalnika [I] - V;

Delovni tlak toplotnega izmenjevalnika [MPa] - P;

Maksimalna temperatura v posodi [^] - Tmax.

Priporo'camo, da namestite zaporne ventile na dato'no in odo'tcno tocko toplotnega izmenjevalca. Ko boste ustavili pretok vode preko spodnjega (zapornega) ventila, se boste izognili nepotrebnemu krozenju vode skozi napeljavo casy, ko boste uporabljali samo elektrici grelec.

Pri demontazi vasega grelnika vode s toplotnim izmenjevalcem oba ventila morata biti zaprta.

Na rezervoor za vodo je privarjen nastavek za montiranje termostata
z notranjim navojem 12 , oznacen s, TS'. Komplet napravve vsebuje medeninasto ohise za termostat, ki ga je treba pritrditi na nastavek

Uporaba dielektrichnih oblog je obvezna ob povezovanju toplotnega izmenjevalnika za instalacijo z bakrenimi cevmi.

Ce ze litte omejiti korozije vinstalaciji, je treba uporabljati cevi z omejeno difuzijo plinov.

VIII. REDNO VZDRZEVANJE

Pri normalni uporabi grelnika se zaradi visokih temperatur na grelcu nabira obloga apenca /tako imenovani vodni kamen/. To zmanjsa prenos toplote z grela na vado. Temperatura na povrsini grela in okoli njega narašca. Je sleisen značilen zvok/kot da bi voda vrela/. Termostat se začne bolj pogosto vklapljati in izklapljati. Lahko pa se „pomotoma“ sproži tudi varnotni termostat. Zato vam provizvajalec priporoča preventivno vdhrževanje vašega grelnika vode na vsake dve leti, ki njag apravi pooblašćen servis. Zašcitno vdhrževanje mora vljucëvati Čišćenje in pregled zašitne anode (pri grelinikh vode z oblogo iz steklokeramike), ko je po potrebni treba zamenjati. Vsakopreventivno vdhrževanje je potrebno vpisati v garancijski list in navesti datum preventivnega vdhrževanja, firmo izvajalca, ime serviserja, podpis.

Da bi počistili naprave, obrisite je z vlažno krpo. Za Čišćenje ne uporabljajte abraziva ali topil. Ne oblivajte naprave z vodo.

Proizvajalec ne prevzema odgovornosti za posledice, do katerih je prislo zaradi neuostoovanja teh navodil.

Navodila o varstvu okolja.

Stare naprave vsebujejo koristne materiale in zaradi tega jih ne smemo odlagati skupaj s komunalnimi odpadki! Prosimo Vas sodelovati svojim aktivnim prispevkom k varstvu resursov in okolja in dati napravo v urejene zbirne centre (ce obstajajo).

5. Tipa Agregats - noslegtä termoakumulacijas udenssilditäj ar izolaciju Modeljem bez siltummaina (spirales)

1. Elektroenergijas dienas paterins - skat Pielikumu I
2. Pazinotais preces profils - skat Pielikumu I
3. Jauktais udens daudzums pie 40^ V40 litros - skat Pielikumu I
4. Termostata maksimala temperatura - skat Pielikumu I
5. Rupnicas uzstaditié temperatūs uzstadijumi - skat Pielikumu I
6. Energetiska fektivitate uzsildot edeni - skat Pielikumu I

Modelem ar siltummaini (spirali)

1. Siltuma akumulejošais apjoms litros - skat Pielikumu II
2. Siltuma zudumi pie mulles paterina - skat Pielikumu II

III. APRAKSTS UN DARBOJAS

lerice ir paredzeta lietoanai regionos, kur udens cietiba ir lidz 10^ .Gadijumä, ja erieice bus monteta regiona ar "cietaku" edun, loti iespejama atra kalkkmena nogulsnu uzkrasanas, kas rada raksturigo skanu erieice uznilstot, un atri boja el. dalas. Regioniem ar cietaku edun ieteicams tirt erici no kalkkmens nogulsnem katru gadu, ka ir izmantot silditajus ar jaudu lidz 2 kW lerice sastav no korpusa, atloka apaksa / zem Agregati vertikalu uzstadiisanas vai arpuskopienas valstim Agregati horizontala montaza, aizsargajošu plastmasas vacinu un muguras parsiedena varsts.
1. Korpusa sastav no terauda udenstvertne un apvalku (arejais apvalks), ar vielas blvms poulretana termoizolaciju starp tam tiru, un divas udensvada caurules ar skruvejamu G ½, piegades auksta udens (zila gredzens) un karsta udens izeja (ar sarkanu gredzenu).
leksejā tilpne atkaribā no modela var but divu veidu:
- No miksta terauda aizsargatas ar ipasu stikla keramikas vai emaljas PARKLajumu
- Nerusejosa terauda
Vertikāla Agregāti var tikt integretā ar siltummaini (indukcjjas). leejas un izejas spoles atrodas laterali caurulu ieksa vitni G 3/4
2. atloka uzstadits elektriskais silditajs. Agregatos ar stikla keramikas parklajums ir uzstadits un magnija aizsargs.
Elektriska silditaja izmantota siltuma udens tverne un ko kontrolle termostats automatiski uzturet noteiktu temperaturas.
lericei ir iebuvets aizsardzibu pret parkarsanu (thermoswitch), kas izsledz silditaju no elektrotikla, kad udens temperatura sasniedz loti augstu vertibu. Gadijumā, ja to izsaica, ir nepiecesams szinaties ar dienestu.
3. turp drośibas vārsts novīs pilnigu iztuksoṣanu ierices, lai apturetu piegādi aukstū udens no stravas ovata. Tas aizsarga āerici no spiediena paaugstinānasāns, udens traukā, lai vertiba parsniedz pielaujamo rezīma apkure (! Pie paaugstinātas temperatūs udens paplasinās un spiediens palielinas), atlaizot parsniegums drenāzas caurumu.
