NAVODILA ZA UPORABO SC3748 QLIMA

katerim boste zadovoljni dolgo vrsto let, ce ga boste uporabljali v skladu z navodili za

uporabo. Preberite jih pred prvo uporabo Qlima klime.

V imenu proizvajalca zagotavljamo 24 mesećno garancijo za napake v materialu in izdelavi,

ter 48 mesečno garancijo na kompresor klimatske naprave. Želimo Vam prijeten

hlad in ugodno počutje z Vašo Qlima klimo.

PVG Holding b.v.

1. NAJPREJ PREBERITE TA NAVODILA

2. V PRIMERU DVOMA SE POSVETUJTE S PRODAJALCEM

VSEBINA

A Varnostna navodila
B. Imena delov
C. Temperaturno območje delovanja
D. Upravljanje z daljinskim upravljalcem
E. Idealno delovanje
F. Nastavljanje kota izpuha zraka
G. Kako naprava deluje
H. Vzdruževanje
I. Nasveti za upravljanje
J. Odpravljanje težav
K. Garancijska izjava
L. Tehnicke karakteristike

PREBERITE TA NAVODILA ZA UPORABO

V njih boste našli veliko uporabnih nasvetov kako pravilno upravljati z napravo in jo vzdřevati. V poglavju J «Odpravljanje težav « boste našli odgovore na vprašanja pri pogostih težavah z napravo. Če boste ob težavi poglavje prebrali, Vam morda ne bo potrebno klicati servisa.

A VARNOSTNA NAVODILA

Izdelek uporabljaje le, Če je skladen z lokalno/nacionalno zakonodajo, predpisi in standardi. Ta izdelek je namenjen izključno uporabi kot klimatska naprava zraka v stanovanjih in stanovanjskih hišah in je primeren za uporabo izključno v suhih, notranjih prostoríh kot so dnevna soba, kuhinja ali garaža in v normalnih bivalnih pogojih. Naprava mora biti priključena na 230 V~ / 50 Hz ozemljeno vticnico. Če uporabljate model S(C)3748-S3764, ga morate priključiti neposredno na vir elektricne energije.

POMEMBNO

• Naprava MORA biti vedno priključena v ozemljeno vticnico. Če vticnica ni ozemljena, naprave nanjo ne smete priključiti. Kadar je naprava vključena, mora biti vtć enostavno dostopen. Pozorno preberite ta navodila in sledite opisanim postopkom.
  Klimatska naprava vsebuje hladilno sredstvo in je lahko klasificirana kot naprava pod pritiskom. Za montažo in vzdhrževanje le-te zato vedno kontaktirajte pooblasčeni servis. Pooblasčeni servis mora klimatsko napravo pregledati in servisirati enkrat letno. Za napake, ki nastanejo zaradi zunanjih vplivov (mehanske poskodbe po krivdi kupca ali tretje osebe, poseg v aparate brez našega pooblastila, nepravilna uporaba, malomarno ravnanje, prenapetosti v omrežju, zaradi izcedka iz baterije, visja sila), garancija ne velja.

Preden napravo priključite, preverite sledeče:

• Napetost izvora mora ustrezati napetosti varovalk navedeni na etiketi razreda na sami napravi.
• Vtičnica in elektricno omrežje morăta ustrezati toku navedenem na etiketi razreda na napravi.
  Vtic na kablu naprave mora ustrezati vticnici.
• Napravo postavite na ravno in trdno povrsino.

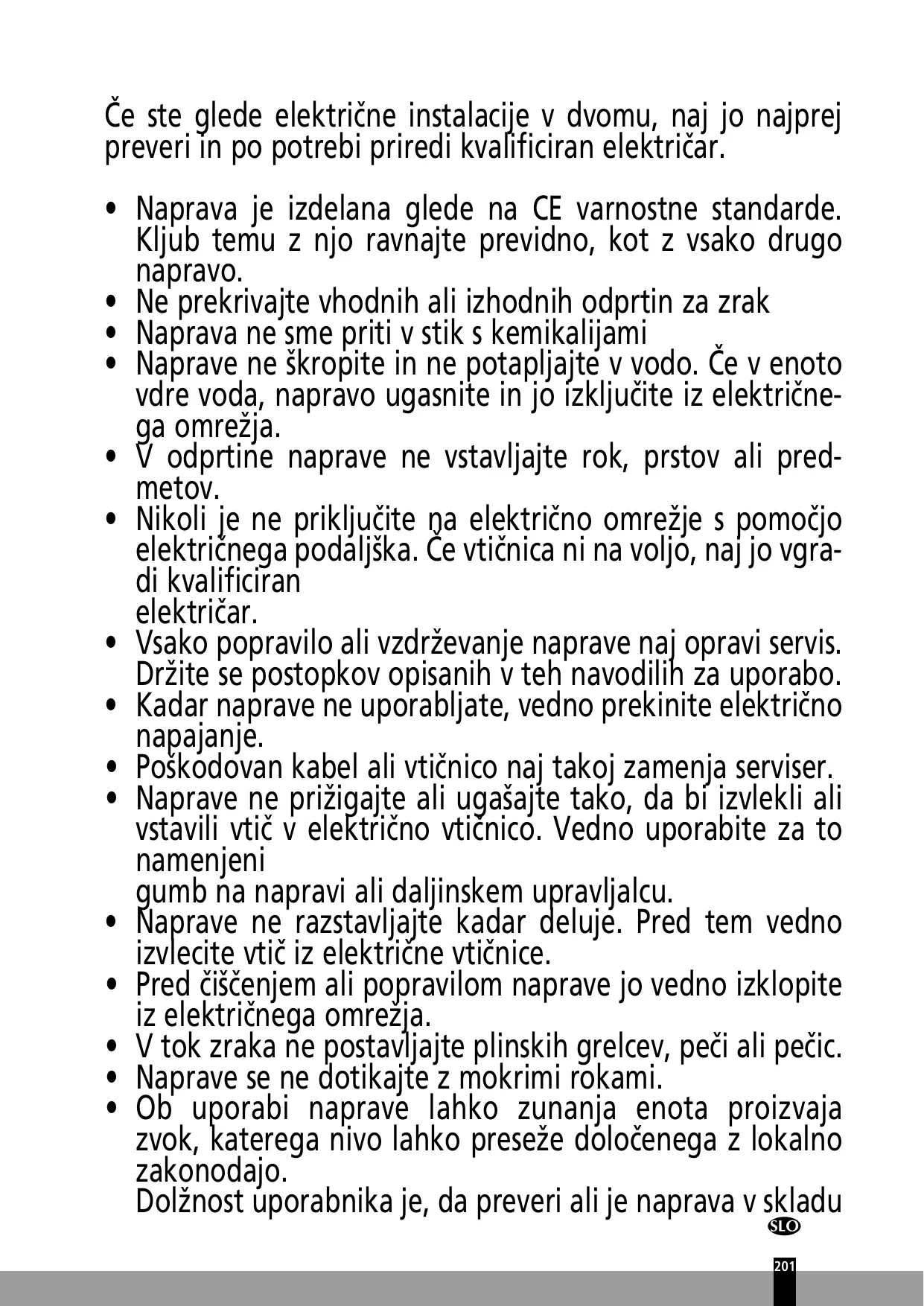

Če ste glede elektricne instalacije v dvomu, njao najprej preveri in po potrebi priredi kvalificiran elektricar.

• Naprava je izdelana glide na CE varnostne standarde. Kljub temu z njo ravnajte previdno, kot z vsako drugo napravo.
• Ne' prekrivajte vchodnih ali izhodnih odprtin za zrak
• Naprava ne sme priti v stik s kemikalijami
• Naprave ne škropite in ne potaplajte v vodo. Če v enoto vdre voda, napravougasnite in jo izkljucite iz elektricne-ga omrežja.
• V odprtine naprave ne vstavljajte rok, prstov ali predmetov.
• Nikoli je ne prikljucite na elektricno omrežje s pomočjo elektricnega podaljska. Če vticnica ni na voljo, njao vgradi kvalificiran elektriar.
• Vsako popravilo ali vzdrdževanje naprave njopravi servis. Držite se postopkov opisanih v teh navodilih za uporabo.
• Kadar naprave ne uporabljate, vedno prekinite elektricno napajanje.
• Poškódovan kabel ali vtičnico naj takoj zamenja serviser.
• Naprave ne prižigajte ali ugsajte tak, da bi izvlekli ali vstavili vtic v elektricno vticnico. Vedno uporabite za to namenjeni gumb na napravi ali daljinskem upravljalcu.
• Naprave ne razstavljaje kadar delujé. Pred tem vedno izvlecite vtič iz elektricne vtičnice.
• Pred Čišćenjem ali popravilom naprave jo vedno izklopite iz elektricnega omrežja.
  V tok zraka ne postavlajte plinskih grelcev, peci ali peicic.
• Naprave se ne dotikajte z mokrimi rokami.
• Ob' uporabi napravé lahko zunanja enota proizvaja zvok, katerega nivo lahko preseze dolocenega z lokalno zakonodajo.
  Dolžnost úporabnika je, da preveri ali je naprava v skladu

z lokalnimi predpisi.

• Naprave naj ne uporabljajo osebe (tudi otroci) z zmanjsanimi fizicnimi, cutnimi ali duševnimi sposobnostmi, ali osebe s premalo izkusnjami in znanja, razen ce jih nadzoruje ali jim daje navodila za uporabo naprave oseba, ki je odgovorna za njihovo varnost.
• Otroke imejte pod nadzorom, da se z napravo ne bi igrali.
• Ne stojte v'direktnem toku zraka.
• Nikoli'ne pijte iz naprave izločene vode.
• Naprave nikoli ne spreminajte. Ne odstranjujte izolacjskega materiala.
• Če je napajalni kabel poškodovan, ga mora zamenjati pooblasčeni servis ali druge usposobljene osebe, da bi se izognili morebitnim nevarnostim.

!

OPOZORILO

• Ne uporabljajte naprave, kadar so poskodovani kabel, vtic, ohisje ali kontrolna plošca naprave. Pazite, da se kabel ne zatakne in da ne pride v stik zastrimi robovi.
• Ob neupoštevanju teh navodil, veljavnost garancije preneha.

Opomba o fluoriranih plinih

1. Ta klimatska naprava vsebuje fluorirane pline. Več informacij o tipu in količini vsebovanega plina najdete na etiketi na sami napravi.
2. Montaža, servis, vzdřěvanje in popravilo enote morajo biti izvedeni s strani pooblašćenega servi-serja.
3. Montaža in reciklăza izdelka morata biti izvršena s strani pooblasenega serviserja.
4. Če ima naprava vgrajen system detekcije uhajanja plina, je potrebno preizkus morebitnega puščanja plina izvesti vsaj enkrat letno.
5. Priporočljivo je voditi dnevnik vseh izvedenih preizkuzov morebitnega puščanja plina.
6. Ta klimatska naprava je hermetično zaprta enota, ki vsebuje fluorirane pline.

NOTRANJA ENOTA

ZUNANJA ENOTA

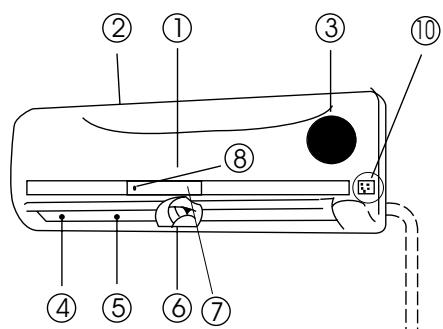

Notranja enota

① Celna plošca
② Odprtine za vstop zraka
③ Zračni filter (začelno plošćo)
④ Odprtine za izpuh zraka
⑤ Resetke za nastavitev horizontalnegatoka zraka
(6) Vzvod nastavitve vertikalnega toka zraka
⑦ Prikazovalnik
(8) Sprejemnik signala daljinskega upravljalca
Dalginski upravljalec (za podrobnostig glej poglavje D)
Gumb ročnega upravljanja (AUTO/COOL - samodejno delovanje/hlajenje)

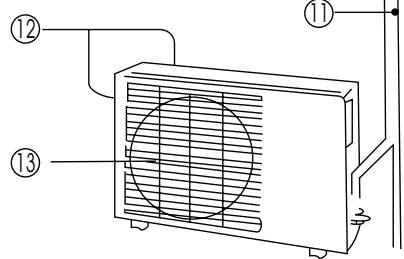

Zunanja enota

⑪ Cevi hladilne tekocine in cevi za odvod kondenzirane vode (Cevi modelu S33XX niso priložene)
⑫ Odprtine za vstop zraka (stranske in prednje)
⑬ Odprtine za izpuh zraka

VEDITE

Dejanska naprava se lahko razlikuje od sik na embalaži ali v navodilih. Slike so namenjene le obrazložitvi in prikazu funkcjin naprave.

PRIKAZ FUNKCIJ NA PRIKAZOVALNIKU NOTRANJE ENOTE

① Lučka odtaljevanja. Sveti kadar se naprava samodejno odtaljuje ali je vključena funkcjija upravljanja s toplim zrakom ob vključenem gretju
(2) Prikaz temperature. Kadar naprava deluje je izpisana nastavljena temperatura.
③ Lucka vklopa. Utripa ko napravo prižgete in sveti ko naprava deluje.
④ Lučkačasovnika. Sveti ko je vklopljenčasovnik.

C TEMPERATURNO OBMOČJE DELOVANJA

Hlajenje, gretje in/ali razvlaževanje je primerno uporabljati pri naslednjih notranjih in zunanjih temperaturah:

način delovanja Temperatura	hlajenje	gretje	razvlaževanje
Sobna temperatura	17°C - 32°C	0°C - 30°C	10°C - 32°C
Zunanja temperatura	-25°C - 50°C	-15°C - 30°C	0°C - 50°C

POZOR

• Če je naprava uporabljana zunaj teh temperaturnih območij, se lahko vklopi varnostna funkcjaja in povzroci nenormalno delovanje naprave.
• Če naprava deluje v prostoru z rel. vlago visjo kot 80%, se na ohišju naprave lahko pojavikondenz. Vzvod vertikalnega toka zraka postavite v največji stranski odmik in nastavite najhitrejšo stopnjo vrtenja ventilatorja.
• Za njobljse rezultate hlajenja in gretja zaprite vrata in okna.

VEDITE!

• Z daljinskim upravljalcem vedno merite v sprejemnik na ohišju notranje enote. Med njima ne sme biti ovir, ker drugače sprejemnik ne bo zaznal signala daljinskega upravljalca. Za nemoteno delovanje je največja razdalja med obema lahko 6 - 7 m.

VEDITE

Daljinski upravljalec hranite na mestu kjer njegov signal še lahko doseže sprejemnik na notranji enoti. Kadar uporabljate Časovnik, daljinski upravljalec namreč ob dolocenem Času samodejno začne oddajati signal notranji enoti. Kadar signal ne doseže nemoteno notranje enote, lahko pride do tudi do 15 minut dolgega Časovnega zamika.

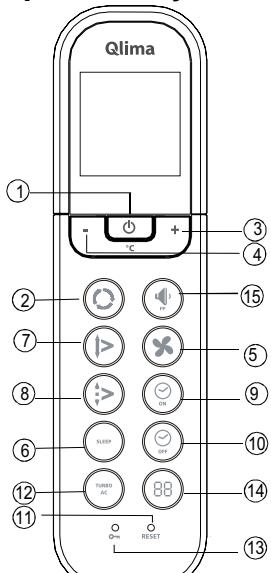

Opis funkcjij na daljinskem upravljalcu

fig. 1

① Gumb za vklop in izklop. Spritiskom na gumb napravo prižgete oz.ugasnete.
(2) Gumb izbire načinov delovanja. Z vsakim pritiskom na gumb se spremeni način delovanja. Vrstni red je sledeč: samodejno – hlajenje – razvlăževanje – pretje – ventiliranje

③ + Gumb: s pritiski na gumb lahko povečujete nastavljeno temperaturo do 30^ .
(4) - Gumb: s pritiski na gumb lahko zmanjsujete nastavljeno temperaturo do 17^ .
Gumb ventilatorja: namenjen je nastavitvi hitrosti vrtenja ventilatorja. S pritiski na gumb izbirate med samodejnimi - nizkimi - srednjimi - hitrimi vrtljaji v tem vrstnem redu. Kadar naprava deluje v samodejnm načinu ali v načinu razvlaževanja, hitrosti vrtenja ventilatorja ne morete nastavljati. Hitrost vrtenja bo naprav krmilila samodejno.
Gumb nočnega delovanja SLEEP: S pritiskom na ta gumb aktivirate funkcijo ekonomičnega načina delovanja. S ponorvnim pritiskom funkcijo deaktivirate. Funkcija je lahko vljucena le v načinih delovanja hlajenje COOL, gretje HEAT in v samodejnm načinu delovanja AUTO. Ohranja najbolj udobnoto temperaturo. Naprava takrat v prvih dveh urah delovanja vsako uro samodejno poviša nastavljeno temperaturo za 1°C (v načinu hlajenja) oz. jo zniža za 1°C (v načinu gretja).

Naprava to prilagojeno temperaturo (nastavljena temperatura + ali - 2^ ) vzdruje naslednjih 5 ur. Nato se naprava samodejno izklopi.

⑦ SWING« funkcija: s pritiskom na gumb vklopite in nato izklopite funkcijo nihanja rešetak za izpuh zraka.

Gumb za usmerjanje zraka: Z njim spreminjate kot rešetk za izpuh zraka. Z vsakim pritiskom na gumb spremenite kot nihanja rešetak za 6 stopinj. Če bi kot nihanja rešetak lahko vplival na hlajenje ali gretje same naprave, naprava kot nihanja rešetak samodejno prerilagodi. Ob pritisku na ta gumb se na prika-zovalniku ne izpiše noben znak.
Gumb za vklop Časovnika: S pritiskom na gumb nastavite Čas samodejnega vklopa naprave. Vsak pritisk na gumb podaljša Časovni interval do samodejnega vklopa za 30 minut. Če nastavljeni interval preseže 10 ur, vsak ponovni pritisk na gumb interval podaljša za 60 min. Za deaktiviranje funkcjje pritiskajte gumb toliko Časa, pritiskajte gumb dokler se nazaslonu ne izpiše 0.0
Gumb za izklop Časovnika: S pritiskom na gumb nastavite Čas samodejnega izklopa naprave. Vsak pritisk na gumb podaljša Časovni interval do samodejnega vklopa za 30 minut. Če nastavljeni interval preseže 10 ur, vsak ponovni pritisk na gumb interval podaljša za 60 min. Za deaktiviranje funkcjije pritiskajte gumb toliko Časa, pritiskajte gumb dokler se na załonu ne izpiše 0.0
⑪ Z gumbom RESET izbrišete vse nastavitve. Naprava se vrne v osnovne nastavitve.
Turbo tipka / Tipka funkcjie aktivnega cischenja: Kadar naprava deluje v načinu hlajenja (COOL) ob pritisku te tipke le-ta prične hladiti z najvecjo možno močjo. Za izklop te TURBO funkcjie ponovno pritsinite tipko. Če tipko držite pritsnjeno (več kot 2 sekundi) aktivirate funkcjio aktivnega cischenja. Naprava takrat prične s procesom cischenja notranjosti uparjalnika in takto zmanjsuje možnost razmnoževanja bakterij. Z aktiviranjem te funkcjie se hkrati preklicje tudi vse nastavitve Časovnika. Za izklop funkcjie aktivnega cischenja tipko ponorvo pridrzite pritsnjeno (več kot 2 sekundi).
③ LOCK funkcija zaklene trenutne nastavitve naprave. Upravljalec ne reagira na pritiske na tipke, razen na tipko LOCK. S ponovnim pritiskom na gumb funkcijo LOCK izključite.
⑭ S tem gumbom ugašate in prižigate LED prikazovalnik na ohišju naprave.
Gumb za tiho delovanje/preprečevanje zmrzali: S pritiskom na ta gumb naprava deluje z tiho z nivojem hrupa le 21 dB(A). Vrtljaji ventilatorja se znižazo na najnizji nivo.

S pritiskom na gum daljšim od 2 sekund naprava preklopi na način delovanja za preprečevanje zmrzovanja. Naprava preklicne nastavitve za temperaturo v domu in temperaturo nastavi na približno 8^ . Na ta način preprečite zmrzovanje v vašem domu med hladnimi obdobji ob majmanjsi možni porabi energije. Pri izboru tega načina se na zaslonu naprave prikaže «FP«. Ta gumb deluje samo v načinu za gretje. Za izhod iz načina za preprečevanje zmrzovanja v vašem domu: še enkrat pritisnite gumb.

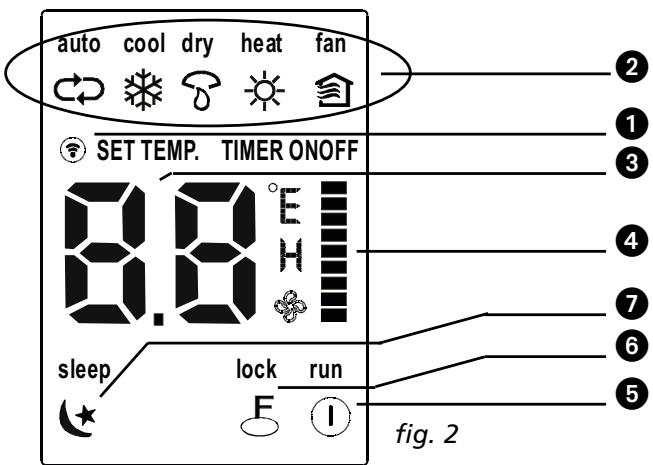

Nazivi in funkcije simbolov na zaslonu daljinskega upravljalca

① Simbol sprejemanja signala:ODB: prikazuje, kadar sprejemnik na ohisju notranje enote lovi signal iz daljinskega upravljalca.
② Simbol naca delovanja naprave. Izpisuje se trenutni nacin delovanja naprave: AUTO - COOL - DRY - HEAT - FAN (Samodejno - hlajenje - razvlaževanje - gretje - ventiliranje).

③ Zaslon upravljalca prikazuje nastavljeno temperature (17^ 30^) in nastavitve vklopa oz. izklopacasovnika. V nacinu ventiliranja na zaslonu ni prikaza.
④ S pritiski na gumb FAN SPEED prehajate med hitrostmi vrtenja ventilatorja (AUTO - LOW - MED - HIGH ). Izbrana nastavitev, z izjemo nastavitve AUTO se izpiše nazaslonu. Kadar naprava deluje v načinu AUTO ali DRY, tudi vrtljaje ventilatorja krmili samodejno v načinu delovanja AUTO
⑤ Prikaz vklopa naprave. Simbol je viden, ko napravo s pomocjo daljinskega upravljalca prižgete.
⑥ LOCK symbol sveti ob aktivni LOCK funkcji.
⑦ Prikaze se pod znakom za nočno delovanje. Za izbris izpisa ponovno pritisnite gumb SLEEP.

POZOR

na sliki fig.2 so prikazani vsi symboli. Med dejanskim upravljanjem naprave pa so osvetljeni le symboli aktivnih funkcjij.

Upravljanje z daljinskim upravljalcem

Vstavljanje baterij

Vedite: uporabljaje 2 LR03 AAA (1,5V) baterije. Ne uporabljaje baterij, ki jih je mozno polniti.

1. OdstranitePokrovcekbaterijvsmeri puschice.
2. Vstavite baterije kot je označeno. Pazite na pravilno pozicijo glede na positivni (+) in negativni (-) pol.
3. ZapritePokrovcek.

VEDITE

• Ko odstranite baterije, se iz spomina daljinskega upravljalca izbrišejo vse nastavitve. Po vstavitvi novih baterij morate daljinski upravljalec ponovno programirati.
• Ko menjate baterije, ne uporabite starih baterij ali baterij napacnega tipa. To lahko povzroci nepravilno delovanje daljinskega upravljalca.
• Če daljinskega upravljalca dalj Časa ne uporabljate, izvlecite baterije. Če baterije stećejo, bi ga lahko poskodovale.
• Povprečnaživljenska doba baterij pri normalni uporabi je 6 mesecev.
• Baterije zamenjaje kadar notranja enota ne odda veczoka ali se symbol signala vecne izpiise na prikazovalniku.
• Ne uporabljajte starih in novih baterij hkrati. Nikoli ne uporabljajte različnih tipov baterij (npr. alkalne in mangan dioksidne).

SAMODEJNO DELOVANJE

Ko je naprava pripravljena za uporabo (preverite, ce je enota priključena v elektricno omrežje in ce je v omrežju napetost), vključite napajanje. Lučka delovanja na prikazovalniku notranje enote takrat prične utripati.

1. Uporabite gumb za način delovanja MODE in dolocite samodejni način AUTO.
2. S pritiski na gumba + in - nastaviteŽeleno sobno temperaturo.
3. S pritiskom na gumb za vklop/izklop napravo prižgete. Lučka delovanja na prikazovalniku notranje enote sveti. Naprava deluje v samodejnm načinu AUTO, vrtenje ventilatorja samodejno kontrolira naprava.

Kadar je aktiven Časovnik so na zaslonu prikazuje nastavitve samodejnega vklopa in izklopa naprave.

1. S ponovnim pritiskom na gumb za vklop/izklop napravougasnete.

2. V načinu AUTO naprava sama izbira med gretjem, hlajenjem, razvlaževanjem in ventiliranjem. Če Vam samodejni način delovanja ne ustreza, lahko ročno izberete poljuben način delovanja naprave.

Hlajenje, gretje in ventiliranje

1. Če Vam samodejni način delovanja ne ustreza, lahko s pritiskom na gumb ② ročno izberete poljuben način delovanja naprave: le hlajenje, gretje, ali ventiliranje.
2. S pritiski na gumba + in - ③ in ④ nastaviteŽeleno sobno temperaturo.
3. S pritiski na gumb ventilatorja ⑤ izberite hitrost njegovih vrtljajev samodejno, nizko, srednje ali visoko.
4. Pritisnite gumb za vklop/izklop ①. Lučka delovanja na prikazovalniku notranje enote sveti. Naprava deluje v nastavljenem načinu. S ponorvim pritiskom na gumb za vklop/izklop ① napravougasnete.

VEDITE

V načinu ventiliranja temperature ne morete nastavljati. Takrat je možno slediti le zgornjim korakom 1, 3 in 4.

Razvlaževanje

1. Pritisnite gumb MODE ② in izberite «DRY«
2. S pritiski na gumba + in - ③ in ④ nastaviteŽeleno sobno temperaturo.
3. Pritisnite gumb za vklop/izklop ①. Lučka delovanja na prikazovalniku notranje enote sveti. Naprava deluje v načinu razvlaževanja. S ponorvnim pritiskom na gumb za vklop/izklop ① napravougasnete.

VEDITE

Zaradi razlike me nastavljeno temperaturo in dejansko temperaturo prostora, bo naprava v načinu DRY - razvlăževanje dostikrat delovala samodejno, ne da bi se vkljucila načina COOL - hlajenje ali FAN - ventiliranje.

Nastavitevčasovnika

Za nestavitev Časa samodejnega vklopa oz. izklopa pritiskajte gumba za vklop in izklop Časovnika ⑨ in ⑩. Časovni interval je lahko nastavljen na vrednosti med 0,5 in 24 ur.

1. Nastavitev Časa samodejnega vklopa naprave.

1.1 Pritisnite gumb za vklop šasovnika ⑨, Na zaslonu daljinskega upravljalca se izpiše «ON TIMER«, zadnji nestavljeni šasovni interval vklopa in simbol «h«. Sedaj lahko nestavite novi šasovni interval, ki nj potěće pred samodejmim vklopom naprave.
1.2 Pritiskajte gumb za vklop Časovnika ⑨ in takoponastavite interval.
1.3 Po nastavitvi Časovnika potěče pol sekunde preden daljinski upravljalec napravi pošlje signal.

1. Nastavitev Časa samodejnga izklopa naprave.

2.1 Pritisnite gumb za izklop Časovnika ⑩ Na zaslonu daljinskega upravljalca se izpiše «OFF TIMER«, ter vurah izraženi zadnjí nastavljeni Časovni interval izklopa. Sedaj lahko nastavite novi Časovni interval, ki njaj potěće pred samodejmim vklopom naprave.
2.2 Pritiskajte gumb za izklopČasovnika 包 in takto ponastavite interval.
2.3 Po nastavitvi Časovnika potěče pol sekunde preden daljinski upravljalec napravi pošlje signal.

Primer nastavitveČasovnika

Zagon klimatske naprave cz 6 ur.

1. Pritisnite gumb TIMER ON. Nazaslonu se prikaže zadnja nastavitev Časa vklopa in znak „h".
2. Pritisnite gumb TIMER ON, da se na zailonu prikaze izpis „6:0h".
3. Poeni sekundi zaslon ponorvo prične prižavati temperaturo. Na zaşlonu sveti izpis „TIMER ON" in Časovnik je aktiven.

Kombinirana uporaba Časovnika

(hkratna nastavitev casa vklopa in izklopa)

TIMER OFF TIMER ON

Ta funkcija je uporabna vprimeru, kadar zelite napravo ugasniti ob odhodu na span je in jo ponovno vkligciti naslednje jutro, ali ko se vrnete domov.

Primer:

Izklop naprave po dveh urah delovanja in njen ponoven zagon cez 10 ur.

1. Pritisnite gumb TIMER OFF
2. Ponovno pritisnite gumb TIMER OFF, da se na zaslonu TIMER OFF izpiše 2.0h
3. Pritisnite gumb TIMER ON
4. Ponovno pritisnite gumb TIMER ON, da se na zaslonu TIMER ON izpiše 10h
5. Poeni sekundi zaslon ponovno prične prikazovati temperaturo. Na zaşlonu sveti izpis „TIMER ON OFF" in Časovnik je aktiven.

VEDITE

• Če za vklop in izklop nastavite isti Čas, se Čas izklopa samodejno poveča za 0,5 ure (kadar je nestavljeni interval krajši od 10 ur) oz 1 uro (kadar je nestavljeni interval daljiši od 10 ur).
• Čas vklopa oz. izklopa spremenite tak, da pritisnete odgovarjajoči gumb Časovnika in ponovno nastavite Čas.
• Nastavljeni Čas je relativen glede na dejanski Čas. Časovni interval govori o zakasnitvi glede na trenutni Čas.

POZOR

Daljinski upravljalec ne sme priti v stik s tekočinami.
- Ne sme biti podvržen visokim temperaturam in sevanju.
- Sprejemnik signala na notranji enoti ne sme biti izpostavljen direktni soncni svetlobi. V nasprotnem primeru lahko pride do napacnega delovanja naprave.
- Ne uporabljajte starih in novih baterij hkrati. Nikoli ne uporabljajte razlicnih tipov baterij (npr. alkalne in mangan dioksidne).

Za idealno delovanje naprave upoštevajte sledeče nasvete:

Nastavite izpuh zraka takot, da ne piha direktno v ljudi.
- Temperaturo nastavite tak, da dosezete obmoceugodja. Temperature ne nestavljate do mejnh vrednosti.
Zaprite vrata in okna.
Z uporabo czasovnika nastavite zeelen czs vklopa naprave.
V blizino odprtin za vstop in izstop zraka ne postavlajte predmetov. Tako lahko zmanjsate učinkov tost naprave, ali pa naprava lahko celo preneha delovati. Prepričajte se, da tok zraka ni oviran. Zrak mora neovirano doseci vse dele prostora in neovirano vstopati v napravo.
Zračni filter redno Čistite, da ne pride do zmanjsanja moci delovanja naprave. Priporočljivo je, da filtre očistite vsakih 14 dni.
- Naprava naj ne deluje z zaprtimi horizontalnimi rešetkami.

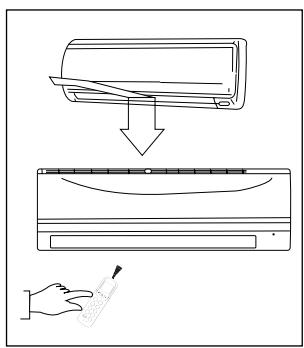

F NASTAVLJANJE KOTA IZPUHA ZRAKA

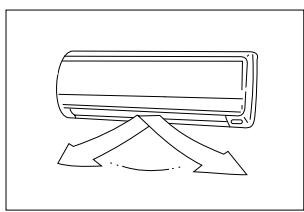

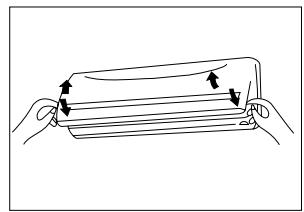

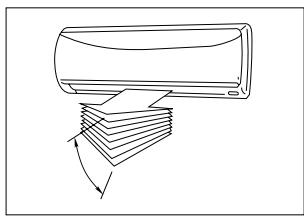

Kot izpuha zraka pravilno nastavite, drugace lahko pride do neenakomerno porazdeljene temperature v prostoru in občutka neugodja. Položaj horizontalih rešetak lahko nastavite s pomočjo gumba ⑧ na daljinskem upravljalcu. Položaj vertikalnih rešetak nastavite ročno.

Nastavljanje izpuha zraka horizontalno (gor - dol)

Naprava izpuh zraka horizontalno samodejno nastavi glede na način delovanja v katerem se naprava nahaja.

Ročno nastavnljanje izpuha zraka horizontalno (gor - dol)

Ko naprava deluje pritisnite gumb ⑧ «AIR DIRECTION« na daljinskem upravljalcu. Tako horizontalne rešetke postavite v poljuben položaj. Naprava bo pri nadalnjem delovanju samodejno nastavljala horizontalen izpuh zraka glede na nastavitve, ki ste jih dolocili z gumbom ⑧ «AIR DIRECTION«.

Nastavitev vertikalnega izpuha zraka (levo - desno)

Med delovanjem naprave vertikalne rešetke poljubno ročno nastavite s pomoćjo držala na rešetakah.

POZOR

Ne dotikajte se ventilatorja za rešetkami!

Samodejno nihanje horizontalnih rešetak (gor - dol)

• Ko naprava deluje pritisnite gumb ⑦ »SWING« na daljinskem upravljalcu.
• ZA izklop funkcjige gumb ⑦ pritisnite ponovno. S pritiskom na gumb ⑧ «AIR DIRECTION« rešetke «zaklenete « vŽelenem položaju.

POZOR

• Funkcjij «AIR DIRECTION« in «SWING« ni:no uporabljati kadar naprava ne deluje (tudi ne kadar je Časovnik aktiviran za samodejni vklop - ON TIMER).
• Naprave naj ne deluje (gretje ali hlajenje) daljiši Čas z navzdol obrjenimi rešetakami za usmerjanje toka zraka. V nasprotnem primeru se lahko na horizontalnih rešetakah pojavikondenz, ki bo kapljal na tla.
• Horizontalnih rešetak nikoli ne premikajte ročno. Premikate ju lahko le z gumboma «AIR DIRECTION« ⑧ ali « ⑦. Z ročnim pomikanjem horizontalnih rešetak lahko povzročite napačno delovanje funkcije njihovega samodejnega pomika. Če pomik rešetak ne deluje pravilno, napravo ugasnite in ponovno vklopite.
• Če napravo prižgete takoj po izklopu le-te, lahko horizontalne rešetke mirujujo še 10 sekund po vklopu naprave.
• Naprave ne uporabljaje z zaprtimi horizontalnimi rešetkami.

G KAKO NAPRAVA DELUJE

HLAJENJE

GRETJE

RAZVLAZEVANJE

SAMODEJNO DELOVA NJE

• Kadar naprava deluje v samodejnm načinu AUTO, (gumb 2 na daljinskem upravljalcu), glede na nastvljeno in dejansko temperaturo prostora samodejno izbira med hlajenjem, gretjem ali le ventiliranjem.
• Naprava takao samodejno vzdruje temperaturo prostora približno na nastav-ljeni vrednosti.
• Če Vam samodejni način delovanja ne ustreza, lahko ročno sami izberete poljubni način delovanja.

SLEEP/EKONOMICNO DELOVANJE

• S pritiskom na gumb «SLEEP« ⑥ medtem ko naprava hladi ali greje, ter med samodejnim delovanjem AUTO vklopite nočno delovanje. Naprava samodej no zvišuje temperaturo za 1oC na uro pri hlajenju in znižuje temperaturo za 1oC na uro pri pretju. Temperatura se ustali na novi vrednosti po 2 urah in ostane nespremenjena naslednjih 5 ur. Po 5 urah se naprava izključi. Hitrost vrtenja ventilā torja krmili naprava samodejno.

RAZVLAŽEVANJE

• Kadar naprava deluje v načinu razvlaževanja, takrat glede na razliko med dejansko in nastavljeno temperaturo prostora po potrebi samodejno prčné razvlaževati zrak.
  V načinu razvlăževanja, naprava nastavljeno temperaturo prostora vzdřúje s pomoćjo stalnega vklapljanja in izklapljanja funkcjie hlajenja oz. le ventiliranja. Vrtljaji ventilatorja so krmiljeni samodejno.
• Naprava zrak razvlažuje tudi takrat, ko deluje v načinu hlajenja.

H VZDRŽEVANJE

POZOR

Pred cisjenjem napravo ugasnite in jo izklopite iz elektricneganapajanja.

Čiščenje notranje enote in daljinskega upravljalca

POZOR

• Notranjo enoto in daljinski upravljalec očistite s suho krpo.
• Kadar je enota zelo umazana, za Čišćenje lahko uporabite s hladno vodo navlažENO krpo.
• Čelna plošča enote se lahko sname in očisti z vodo. Nato jo obrišite suho krpo.
• Za ciscenje ne uporabljajte kemično obdelanih krp ali metlice za prah.

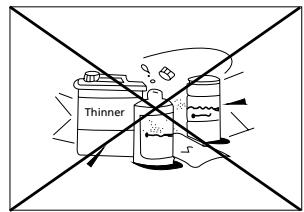

• Za cisćenje ne uporabljajte bencina, razredčil, polirnih past ali podobnih kemikalij. Zaradi teh snovi lahko plastika razpoka ali se deformira.

Čiščenje zračnega filtra

Zamašen filter zmanjsuje moč naprave. Filter redno Čistite vsakh 14 dni.

1. DvignitePokrov celne plošće notranje enote dokler se ta ne zaskovi.

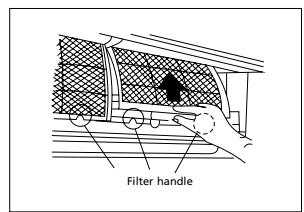

2. Filter primite za držalo, ga rahlo privzdignite, da ga lahko izvlečete iz njegovega ležišca in ga nato potegnite navzdol.

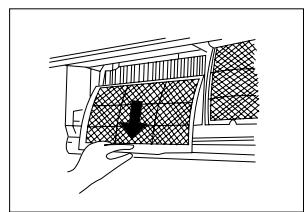

3. Filter potegnite iz notranje enote naprave.

4. Filter očistite vsakh 14 dni.

5. Filter Čistite s sesalcem ali vodo.

6. Filtra iz aktivnega oglja ni mogoce cistiti. Ko je umazan ne more več filtrirati neprijetnih vonjav. Takrat je potrebno ta filter zamenjati (pokličite servis). Filter je priročljivo menjati dvakrat nasezono.

7. Zeleni 3M HAF filter je potrebno zamenjati kadar je njegova povrsina umazana in pore zamašene. Filter je priročljivo menjati dvakrat nasezono.

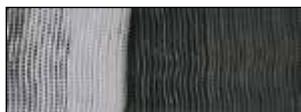

Nov filter

Priporočljiva menjava filtra

A+B = Filter z aktivnim ogljem / 3MTM HAF filter.

1. Po menjavi filtra iz aktivnega oglja in 3M HAF filtra krovni protiprašni filter vstavite nazaj v ležišće na ohišju naprave.
2. Preden ga vstavite nazaj v enoto se prepričajte, da je filter popolnoma suh in brez fizčnih okvar.
3. Vstavite filter nazaj v njegovo ležišče.
4. Zgornji del zračnega filtra vstavite v enoto. Pri tem pazite, da sta levi in desni rob pravilno poravnana in nato filter potisnite v enoto.

Vzdrževanje

Če naprave ne nameravate uporabljati daljiši Čas, sledite sledečim korakom:

1. Naprava naj 6 ure deluje v načinu ventiliranja. Tako boste posušili notranjost naprave.
2. Napravo ugasnite in izklopite iz elektricnega napajanja. Če uporabljate model modele S(C)3748, prekinite elektricno napajanje. Iz daljinskega upravljalca izvlecite baterije.
3. Zunanjo enoto je potrebno redno cistiti in vzdhrevati. To nj naredi servis.

Kaj preveriti pred delovanjem

Preverite, da elektricheŽice niso poskodovane ali izklopljene.
Preverite ali je vstavljen zračni filter.
- Če naprave dalj Časa niste uporabljali preverite, ali odprtine za vhod ali izpuh zraka niso blokirane.

POZOR

• Ko iz naprave odstranjujete filtr, se ne dotikajte kovinskih delov naprave. Na ostrih kovinskih delih bi se lahko poškodovali.
• Notranjosti enote ne Čistite z vodo. To lahko poškoduje izolacijo in povzroči elektrčni udar.
  Pred cišćenjem naprave jougasnite in izklopite varovalko.

Med delovanjem naprave se lahko zgodi sledeče:

1. Varovanje naprave

Varovalo kompresorja

Kompresorjani mozno vklopiti 3 minut po tem, ko preneha delovati.

Varovalo hladnega zraka

• Naprava ne omogoča izpuha hladnegа zraka v načinu gretja, kadar je izmenjevalec toplete v notranji enoti naeni od sledečih nastavitev, nastavljena temperatura prostora pa še ni dosežena:

a.) naprava je pravkar pričela greti
b.) vklopljeno je odtaljevanje
c.) Gretje na nizko temperaturo

Odtaljevanje

Notranji ali zunanji ventilator se ustavita, ko se naprava odtaljuje
- Na zunanji napravi se lahko ob ciklu gretja in nizki zunanji temperaturi ter visoki vlažnosti pojavivje, ki zmanjsa moč delovanja naprave.
Takrat naprava samodejno prekine z gretjem in se odtaja.
- Proces samodejnga odtaljevanjaTRAJa med 4 in 10 minutami, glede na zunanjo temperaturo in količino nabranega ivja.

2. Iz notranje enote izhaja bela meglica

• Ob visoki notranji vlagi in veliki temperaturni razliki zraka pri vstopni in izstopni odprtini zraka, se lahko v načinu hlajenja pojavi bela meglica.
  Bela meglica se lahko pojavi tudi takrat, ko naprava po končanem procesu samodejnega odtaljevanja prične delovati v načinu gretja.

3. Naprava oddaja šibak zvok

• Ko kompresor deluje ali takoj ko preneha delovati, lahko zaslišite šibak sikajuć zvok. Povzroča ga hladilna tekočina, ki se pretaka po ceveh.
• Ko kompresor deluje ali takoj ko preneha delovati lahko zaslišite rahlo cviljenje. Povzroča ga širjenje oz. krčenje plastike v enoti zaradi spremembe temperature.
• Ko napravo prvič prižgete lahko zaslišite zvok,ki ga oddajajo resetke, ko se postavijo v nevtralni položaj.

4. Iz notranje enote izhaja prah

To je normalen pojav, kadar naprava dalj casa ni bila v uporabi ali ob prvi uporabi naprave.

5. Iz notranje enote se širi vonj

• Naprava oddaja vonj (po pohistvu, cigaretni dim, gradbeni material ...), ki ga vsrka ob samem delovanju.

6. Naprava iz gretja ali hlajenja preklopi na le ventiliranje

• Ko temperatura prostora doseze nastavljeno, se kompresor izklopi, deluje le ventilator. Kompresor se zopet vklopi, ko se temperatura dvigne nad nastavljeno pri hlajenju oz. pade pod nastavljeno pri gretju.

• Ko naprava hladi v prostoru z visoko relativno vlago (več kot 80%), z nje lahko kaplja voda. Horizontalne rešetke kar najbolj odprite in nastavite njavečje HIGH vrtljaje ventilatorja.

8. Gretje

Med gretjem naprava toploto iz zunanje enote vlece v notranjo enoto in izpiha vroc zrak. Kadar zunanja temperatura pade, se primerno zmanjsa tudi pretok toplote v notranjo enoto. Hkrati se zaradi povecane razlike med zunanjo in notranjo temperaturo povecta temperturna obremenjenost naprave . Ce zelene temperature takrat ne morete doseci le z klimatsko napravo, uporabite dodatno grelno telo.

9. Samodejni ponovni vklop

• Naprava se zaradi izpada elektricne energije izklopi. Ker ima naprava moznost samodejnega vklopa, se ob ponovni vzpostavitvi napajanja samodejno vklopi in pri tem ohrani vse programirane nas tavitve.

10. Zaznavanje puščanja hladilnega sredstva

Klimatska naprava ima vgrajen system za zaznavanje pušcanja hladilnega sredstva.

Ko zunanja enota zazna pomanjkanje hladilnega sredstva, se klimatska naprava ustavi in notranja enota nazaslonu prikaže alarm EC.

Če se ta alarm vkljuci, ne zaganajte več klimatske naprave in stopite v stik s vojim dobaviteljem.

J ODPRAVLJANJE TEZAV

TEZAVE IN NJIHOVO ODPRAVLJANJE

TEZAVA

Napravo takoj izklopite, kadar pride do ene od sledečih nepravilnosti v delovanju. Takrat napravo izklopite iz omrežja inPokličite servis.

• Varovalka naprave ali glavna varovalka večkrat pregori.
  Voda ali drugi predmeti prodrejo v napravo.
• Daljinski upravljalec ne dela ali deluje nepravilno.
• Drugi nenormalni pajavi.

Težava	Vzrok	Rešitev
Naprave ni moc prižgati.	Izpad elektricnega napajanja.	Pocakajte, da se napajanje zopet vzpostavi.
	Naprava ni priklopljena na elektricno napajanje.	Preverite, ali je vtic pravilno vstavljen v elektricno vticnico.
	Pregorela varovalka.	Zamenjaje varovalko / ponovno vklopite rele / resetirajte prekinjac.
	Baterijski vložki v daljinskem upravljalcu so prazni.	Zamenjaje baterije.
	Razdalja med daljinskim upravljalcem in sprejemnikom na notranji enoti je vecja kot 6 - 7 m, ali pa so vmes ovire.	Približajte daljinski upravljalec notranji enoti. Odstranite ovire. Daljinski upravljalec namerite v sprejemnik na notranji enoti.
	Nepravilna nestavitev casa s pomocjo casovnika.	Pocakajte ali izbrišite nestavitve casovnika.
Naprava ne hladi oz. ne greje dobro, kljub temu,da zrak piha iz naprave.	Neprimerno nestavljena temperatura.	Nastavite temperaturo pravilno. Za natancen opis postopka preberite poglavje E "Upravljanje z daljinskim upravljalcem".
	Zamašen zracni filter.	Ocistete zracni filter.
	Odprta so okna ali vrata v prostor.	Zaprite vrata ali okna.
	Odprtine za vpih ali izpih zraka na zunanji oz. notranji enoti so zamašne.	Ocistete rešetke in napravo ponovno prižgite.
	Aktivirano varovalo 3 minutne zakasnitve vklopa kompresorja.	Pocakajte.
	Poteka odtaljevanje naprave.
Hitrosti ventilatorja ni moc nestavljati.	Naprava je v nacinu samodejnega delovanja.	Hitrost ventilatorja je moc nastavljati le v nacinih delovanja gretje HEAT, hlajenje COOL in ventiliranje FAN.
	Naprava deluje v nacinu razvlăževanja.
Lucka TEMP. ne gori.	Naprava deluje v nacinu ventiliranja.	V načinu ventiliranja temperature ni moč nastavljati

Če težave ni moč odpraviti s pomočjo zgornjih nasvetov,Pokličite servis.

POZOR

Popravilo naprave lahko izvrši le pooblasčen servis.

K GARANCIJSKA IZJAVA

Klimatska naprava ima 48 mesečno garancijo na kompresor in 24 mesečno garancijo na ostale componente, šte to od datuma nakupa.

1. V imenu proizvajalca servis garantira, da bo proizvod pravilno deloval, ce ga boste uporabljali v skladu z njegovim namenom in navodili za uporabo;
2. V kolikor je potrebno proizvod poslati pooblascenemu serviserju ali uvozniku, Vas prosimo da prilozite garancijski lit, račun in kratek opis napake. Stroške prevoza do najblžjega servisa, przynamo samo v primeru ko je prevoz izvršen z javnim prevozom (pošta,vlak) in dokazilom o plačilu. Vprimeru poškodbe proizvoda pri prevozu je rizik na kupčevi strani.
3. Servis bo v garancijskem roku na svoje stroške poskrbel za odpravo okvare ali pomanjkljivosti na proizvodu, zaradi katere aparat ne deluje,Če je bil proizvod uporabljan v skladu s prvo točko te izjave;
4. V primeru, da aparat v garancijski dobi ne bo popravljen v 45 dneh od datuma dostave aparata v servisno enoto, bom aparat na vašo zahtevo zamenjali z novim;
5. Garancijski rok bo podaljšan za Čas popravila;
6. Za napake, ki nastanejo zaradi zunanjih vplivov (mehanske poskodbe po krivi dupca ali tretje osebe, poseg v aparate brez našega pooblastila, nepravilna uporaba, malomarno ravnanje, prenapetosti v omrežju, zaradi izcedka iz baterije, viša sila), garancija ne velja;
7. Ta garancija se tudi ne nanaša na dele podvržene obrabi (filtrri, baterije ... itd);
8. Garancijski zahtevki se sprejmejo le ob socasni predložitvi potrjenega garancijskega lista in originalnegaračuna;
9. Rok zagotovljenega servisiranja je 7 let;
10. Izgube ali puščanja hladilnega sredstva zaradi nestrokovnega priklopá ali odklopa enot naprave s strani uporabnika naprave ali nepooblasěcenega osebja garancija, ki velja za to napravo ne krije. Prav tak so iz garancije izvizete vse okvare enot naprave, ki so posledica montaže, priklopá ali odklopa, ki niso v skladu z lokalnimi zakoni in predpisin/ali s temi navodili za uporabo.

Če v teh navodilih ne najdete rešitve problema, se glede popravila naprave posvetujte s serviserjem. Če bi bilo napravo potrebno odklopiti iz elektrčne napeljave, raj to v skladu z lokalmimi zakoni in predpisi naredi kvalificiran elektricar.

Model		S 3725	S 3731	S 3748	SC 3725	SC 3731	SC 3748
Type klimaanlegg		Vgradna klimatska naprava	Vgradna klimatska naprava	Vgradna klimatska naprava	Vgradna klimatska naprava	Vgradna klimatska naprava	Vgradna klimatska naprava
Moč hlajenja nom. (min - maks) *	W	2650 (1231 - 3312)	3500 (1290 - 4455)	5300 (1817 - 6125)	2650 (1231 - 3350)	3500 (1322 - 4467)	4700 (1729 - 5451)
Energijski razred hlajenje*		A++	A++	A++	A++	A++	A++
SEER*		6.6	6.6	6.6	6.3	6.6	6.1
Moč gretja nom. (min - maks) *	W	2500 (850 - 3722)	2600 (1202 - 4865)	4200 (1377 - 6741)	2400 (850 - 3452)	2500 (1910 - 4877)	3650 (1260 - 6000)
COP*		A+	A+	A+	A+	A+	A
SCOP*		4.0	4.4	4.1	4.0	4.0	3.8
Maks. razvlăževanje ** / ***	L / 24 h	36	38.4	60	36	38.4	60
poraba energije hlajenje	kW	0.80	1.17	1.63	0.82	1.21	1.56
poraba energije gretje	kW	0.91	1.12	1.54	0.87	1.10	1.64
Letna poraba energije	kWh	144 / 882	185 / 841	262 / 1422	141 / 878	187 / 859	264 / 1336
Napajanje	V / Hz / Ph	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1
Tok nominalno hlajenje/gretje	A	3.6 / 4.1	5.2 / 5.0	7.3 / 6.9	3.6 / 3.9	5.4 / 4.9	6.9 / 7.3
Maks. tok nominalno	A	9.5	10	11.5	9.5	10	11.5
Maks. pretok zraka**	m3/h	430/320/230	485/390/310	610/460/360	350/280/220	520/420/340	600/500/375
Za prostor**	m3	60-85	80 - 100	125 - 145	60-85	80 - 100	125 - 145
Suited for regions W / A / C		W / A / C	W / A / C	W / A / C	W / A / C	W / A / C	W / A / C
Kompresor		Rotary	Rotary	Rotary	Rotary	Rotary	Rotary
Hitrosti ventilatorj		3	3	3	3	3	3
Razpon nastavitve temp.	°C	17 - 32	17 - 32	17 - 32	17 - 32	17 - 32	17 - 32
Upravljanje		Elektronsko z dalj.upravljalcem	Elektronsko z dalj.upravljalcem	Elektronsko z dalj.upravljalcem	Elektronsko z dalj.upravljalcem	Elektronsko z dalj.upravljalcem	Elektronsko z dalj.upravljalcem
Daljinsko upravljanje		DA	DA	DA	DA	DA	DA
Filtri		Aktiv. oglje,protiprašni filter,3M HAF	Aktiv. oglje,protiprašni filter,3M HAF	Aktiv. oglje,protiprašni filter,3M HAF	Aktiv. oglje,protiprašni filter,3M HAF	Aktiv. oglje,protiprašni filter,3M HAF	Aktiv. oglje,protiprašni filter,3M HAF
Hladilino sredstvo	R / g	R410A / 800	R410A / 950	R410A / 1480	R410A / 800	R410A / 950	R410A / 1450
Hladilino sredstvo GWP		2088	2088	2088	2088	2088	2088
Ekvivalent CO2	tonnes	1.67	1.98	3.09	1.67	1.98	3.03
Premer cevi plin / tekočina	mm	6.35 / 9.52	6.35 / 9.52	6.35 / 12.7	Hitre spojke	Hitre spojke	Hitre spojke
Pritisk vpih / izpih (maks)	bar	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)
Dimenz. notranja enota (§ x g x v)	mm	715x250x188	800x275x188	940x275x205	715x275x188	800x275x188	940x275x205
Dimenz. zunanja enota (§ x g x v)	mm	770x555x300	800x554x333	800x554x333	770x555x300	800x554x333	800x554x333
Teža notranja enota	kg	6.5	7.4	9.0	11.5	12.3	14.6
Teža zunanja enota	kg	26.6	29.1	37.8	26.9	29.5	37.8
Bruto teža notranja enota	kg	8.2	9.5	12.2	15.5	16.4	19.2
Bruto teža zunanja enota	kg	29.0	31.9	40.5	29.3	32.3	40.5
Jakost hrupa notranja enota (maks)	dB(A)	52	52	55	51	52	56
Jakost hrupa zunanja enota (nom)	dB(A)	58	60	63	60	62	64
Jakost hrupa notranja enota (min.)	dB	22	23	25	25	26	26
Varovalka notranja enota	IP	IPX0	IPX0	IPX0	IPX0	IPX0	IPX0
Varovalka zunanja enota	IP	IP24	IP24	IP24	IP24	IP24	IP24
Varovalka		T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V

• EN 14511-2011 / EN14825
  ** Le za indikacijo
  *** Razvlaževanje pri 32 C, 80% rel. vlagi.
  *** EN12102-2008

Odpadne hišne elektricne naprave se ne smejo odvreči skupaj s hišnimi odpadki. Prosimo reciklirajte, kjer je to mogoće. Povprašajte lokalne oblasti ali prodajalca za nasvet o možnostih recikliranja.

Če se elektricne naprave odlagajo na zemeljskih smetiščih lahko iz njih v podtalnico odtekajo nevarne snovi, ki takо vstopijo v prehranjevalno verigo in ogrozijo vaše zdravje in dobro počutje. Ob nakupu nove naprave mora prodajalec po dolocbah zakona brezplačno prevzeti vašo staro napravo.

Baterij ne mečite v ogenj, ker lahko eksplodiraju ali izpustijo nevarne snovi.

Kadar menjate daljinski upravljalec ali je ta unicen izvlecite baterije in jih odložite skladno s predpisi saj so nevarne za okolje.

Okoljevarstveni zaznamek:

Naprava vsebuje fuorirane toplogredne pline opisane v Kjotskem protokolu. Servisira ali razstavi jo lahko le šolana oseba.

Naprava vsebuje plin R410A, ki je fluoriran toplogredni plin, s potencialno možnostjo segrevanja ozračja (GWP) = 2088. Zato ga ne spušćajte v ozračje.

Internet:

Zadnjo verzijo navodil za montažo in/ali servisnih navodil lahko najdete na naši splletni strani, na povezav i www.qlima.com.
