MANUAL DE USUARIO SC3748 QLIMA

INSTRUCCIONES DE USO

MANUEL D’UTILISATION

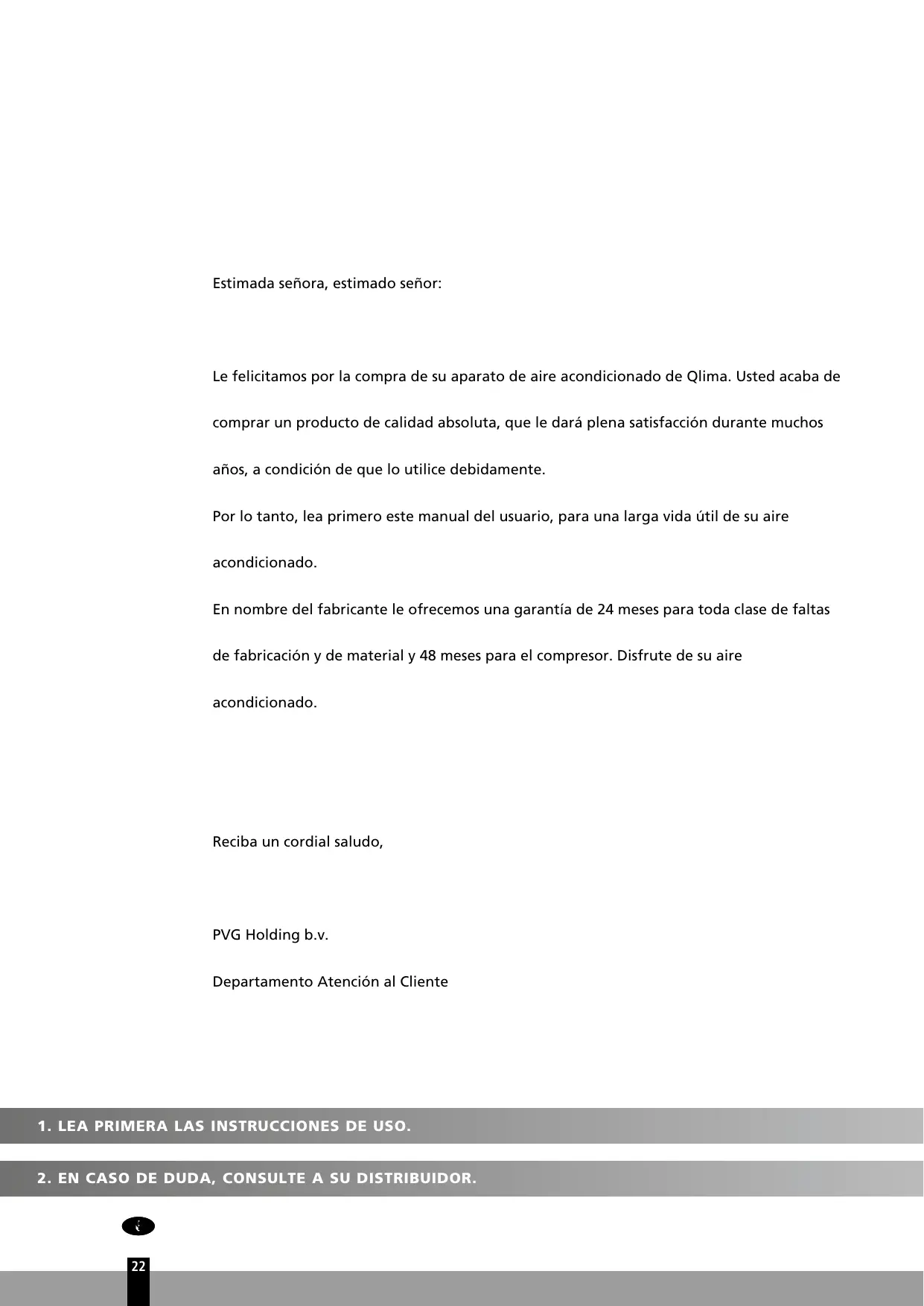

Estimada señora, estimado señor:

Le felicitamos por la compra de su aparato de aire acondicionado de Qlima. Usted acaba de comprar un producto de calidad absoluta, que le dará plena satisfacción durante muchos años, a condición de que lo utilice debidamente.

Por lo tanto, lea primero este manual del usuario, para una larga vida útil de su aire acondicionado. En nombre del fabricante le ofrecemos una garantía de 24 meses para toda clase de faltas de fabricación y de material y 48 meses para el compresor. Disfrute de su aire acondicionado.

Reciba un cordial saludo,

Departamento Atención al Cliente

1. LEA PRIMERA LAS INSTRUCCIONES DE USO.

2. EN CASO DE DUDA, CONSULTE A SU DISTRIBUIDOR.

INSTRUCCIONES DE SEGURIDAD B.

TEMPERATURA DE UTILIZACIÓN D.

AJUSTE DE LA DIRECCIÓN DEL CAUDAL DE AIRE G.

INFORMACIÓN SOBRE EL FUNCIONAMIENTO J.

LOCALIZACIÓN DE AVERÍAS K.

LEA ESTE MANUAL Este manual contiene consejos muy útiles sobre la utilización y el mantenimiento de su aire acondicionado. El capítulo Localización de averías contiene las soluciones a los problemas más habituales. Consulte primero este capítulo antes de solicitar asistencia técnica.

­A INSTRUCCIONES DE SEGURIDAD Instale este dispositivo únicamente si satisface los requisitos de la legislación, las ordenanzas y las normas locales y nacionales correspondientes. Este producto ha sido diseñado para su uso como acondicionador de aire en hogares y sólo es apto para el uso en entornos secos, en condiciones domésticas normales y en interiores (salas de estar, cocinas y garajes). El aparato se debe utilizar exclusivamente en un enchufe con toma de tierra, voltaje

230 V~ / 50 Hz. El modelo S 3748/SC 3748 deberá conectarlo directamente a la fuente de alimentación. IMPORTANTE • El aparato debe estar conectado siempre con una toma a tierra. En caso de que la corriente eléctrica no esté provista de una toma a tierra, está absolutamente prohibido conectar el mismo. Cuando el aparato esté conectado, el acceso a la clavija tendrá que poder hacerse sin que haya obstáculos por medio. Lea estas instrucciones de uso detenidamente y siga las indicaciones. • El aire acondicionado contiene un refrigerante y puede ser clasificado como un artículo de presión. Por eso, siempre hay que contactar a un técnico autorizado para la instalación y el mantenimiento del aparato. El aire acondicionado debe ser revisado anualmente por un técnico autorizado. La garantía no cubre los daños causados por manipulaciones contrarias a las descritas en las instrucciones de uso o por negligencia. Antes de conectar el aparato compruebe si: • el voltaje corresponde a la placa de datos; • el enchufe y el suministro de electricidad son los indicados para el aparato; • la clavija del cable eléctrico es a la medida del enchufe; 5 24

• el aparato está colocado en posición vertical y sobre una superficie plana.

Haga controlar la instalación eléctrica por un profesional autorizado si no está seguro que todo está en orden. • Este aparato está fabricado según las normas de seguridad CE vigentes. A pesar de ello, y al igual que con todo aparato eléctrico, se debe obrar con cautela. • Nunca tapar la rejilla de la entrada y salida de aire. • Procure que el aparato no entre nunca en contacto con productos químicos. • No limpie nunca el aparato pulverizándolo ni sumergiéndolo en agua. Apague la unidad y desconecte la fuente de alimentación si entra agua en la unidad interior. • No inserte manos, dedos u objetos en las aberturas del aparato. • Nunca use un cable prolongador para conectar el aparato. Si no se dispone de un enchufe con toma a tierra, deberá ser instalado por un electricista cualificado. • Las reparaciones y/o trabajos de mantenimiento deben ser siempre llevados a cabo por un técnico de servicio cualificado o por su distribuidor. Observe las instrucciones de uso y mantenimiento indicadas en el manual de usuario del aire acondicionado. • Interrumpa siempre el suministro eléctrico mientras el aparato no esté en uso. • No poner en marcha ni parar el aire acondicionado enchufando o tirando del cable de alimentación eléctrica. Use solamente los botones correspondientes en el aire acondicionado o en el mando a distancia. • No abrir el aparato durante el funcionamiento. Desenchufar siempre el aparato cuando lo vaya a abrir. • Desenchufar siempre el aire acondicionado antes de realizar trabajos de mantenimiento o de limpieza. • No colocar quemadores de gas, hornos o estufas en la corriente de aire. • No manipular los botones ni tocar el aire acondicionado con las manos mojadas. 5 25

• La unidad exterior produce un sonido cuando está en funcionamiento, esto puede que no sea de conformidad con la legislación local. Es responsabilidad del usuario comprobar que el aparato cumple con la legislación local.

• Este aparato no deberá ser utilizado por personas (incluyendo niños) con reducida capacidad física, mental o sensorial, o que carezcan de la experiencia y los conocimientos necesarios, a menos que sean vigilados e instruidos en el uso del aparato por otra persona que sea responsable de su seguridad. • Se deberá vigilar a los niños para asegurar que no jueguen con el aparato. • Se aconseja permanecer fuera de la corriente directa de aire. • Nunca beber el agua evacuada del aire acondicionado. • No haga ninguna modificación al aparato. No retire ningún material aislante. • En caso de que el cable eléctrico esté dañado, éste deberá ser cambiado por un técnico de servicio cualificado o su distribuidor. • Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, psíquicas o sensoriales reducidas, falta de experiencia y conocimientos, siempre que sean supervisados o reciban instrucciones acerca del uso del aparato de una forma segura y comprendan los riesgos que entraña. • Los niños no deben utilizar el aparato como un juguete. • Las tareas de limpieza y mantenimiento reservadas al usuario no deben ser realizadas por niños sin supervisión. ¡ATENCIÓN! • Nunca use el aparato en caso de que el cable eléctrico, el enchufe, el alojamiento o el panel de mando esté dañado. • El incumplimiento de las instrucciones puede dar lugar a la pérdida de la garantía. 5 26

Nota sobre Gases Fluorados

1. Esta unidad de aire acondicionado contiene gases fluorados. Para información específica sobre el tipo de gases y las cantidades, por favor consulte la etiqueta correspondiente de la propia unidad. 2. La instalación, servicio, mantenimiento y reparación de esta unidad debe llevarse a cabo por un técnico certificado. 3.

La desinstalación y reciclado debe llevarse a cabo por un técnico certificado.

4. Si el sistema tiene instalado un sistema de detección de fugas, debe revisar si hay fugas al menos cada

12 meses. 5. Cuando revise si hay fugas en la unidad, le recomendamos mantener un registro de todas las revisiones. 6.

B La unidad de aire acondicionado está herméticamente sellada y contiene gases fluorado.

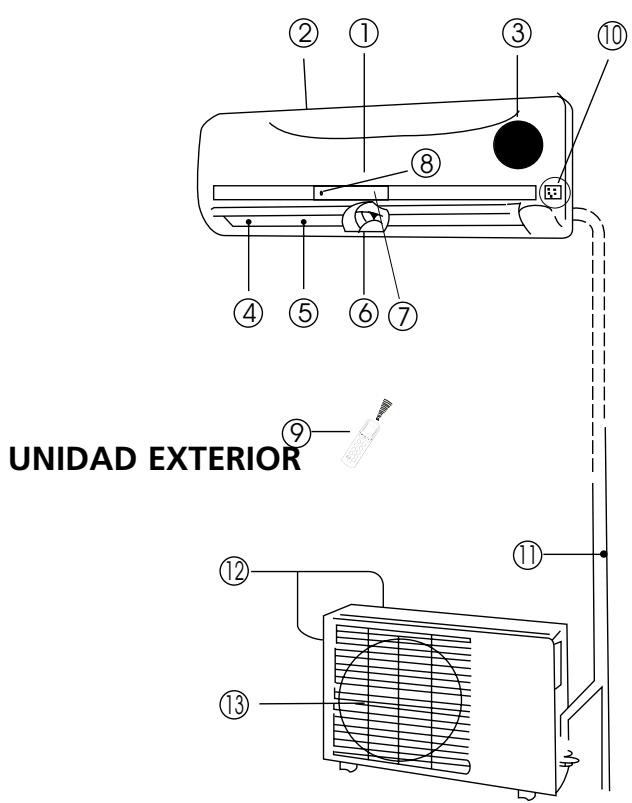

COMPONENTES UNIDAD INTERIOR UNIDAD INTERIOR

c Filtro de aire (detrás de la placa fron

tal) d Salida de aire

e Rejilla de circulación horizontal del

f Aleta de circulación vertical del aire

g Panel de visualización

h Receptor de señales del mando a

distancia i Mando a distancia (vea el capítulo E

para mayores detalles y para su mane

4 5 6 7 jo) j Botón de control manual (auto/refrig)

UNIDAD EXTERIOR Unidad exterior

k Tubo de conexión, tubo flexible de

drenaje (Con S37xx tubo de conexió no incluido)

l Entrada de aire (lateral y trasera)

Todas las figuras en este manual y en la caja solamente son a título informativo e ilustrativo. Las figuras mostradas pueden ser diferentes del aire acondicionado que usted ha adquirido. El modelo real es el que debe considerarse válido. 1

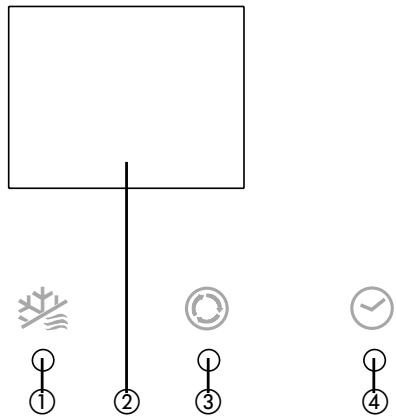

PANEL DE INDICADORES LUMINOSOS EN LA UNIDAD INTERIOR

Descongelar, indicador “DEFROST”

Este indicador se enciende cuando el aire acondicionado descongela automáticamente o cuando se activa la regulación del aire caliente, durante el calentamiento.

Indicador de TEMPERATURA Muestra la configuración de la temperatura durante el funcionamiento del aire acondicionado.

Modo de funcionamiento, Indicador “OPERATION”

Este indicador parpadea si el suministro de corriente se ha activado y permanece encendido si la unidad está funcionando.

Este indicador se enciende cuando el “TIMER” (temporizador) está activado o desactivado, “ON/OFF”.

C TEMPERATURA DE UTILIZACIÓN Refrigeración, calefacción y/o deshumidificación son adecuados para las siguientes temperaturas interiores y exteriores:

Temperatura ambiente

10ºC - 32ºC Temperatura en el exterior

0ºC - 50ºC Temperatura

• Si el aparato de aire acondicionado se utiliza en condiciones diferentes a las arriba indicadas, podrían activarse dispositivos de protección y de seguridad y causar un funcionamiento anormal de la unidad. • Si el aire acondicionado funciona con una humedad relativa en la habitación superior al 80%, puede que en la superficie de la unidad se forme condensación. Si este es el caso, mueva la aleta del flujo vertical hasta la posición de máxima apertura de la salida de aire (verticalmente al suelo), y ajuste la velocidad del ventilador a HIGH (alta) • Para obtener el mayor rendimiento de su aire acondicionado, mantenga cerradas todas las puertas y ventanas cuando el aparato refrigere o caliente.

• Oriente siempre el mando a distancia hacia el receptor en la unidad interior y compruebe que no se encuentran obstáculos entre el mando a distancia y el receptor de la unidad interior. De lo contrario, la señal del mando a distancia no llegará al receptor y el aire acondicionado no funcionará adecuadamente. • La distancia máxima de transmisión entre el mando a distancia y el receptor es de entre los 6 y 7 metros.

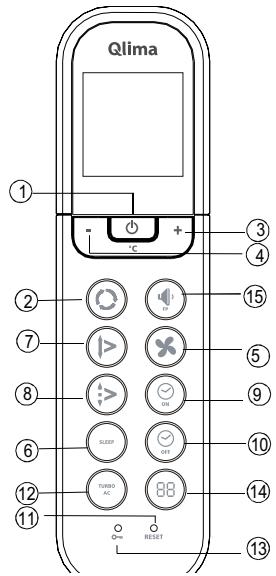

Los botones de las funciones del mando a distancia

Botón On/off: Pulse este botón para iniciar el funcionamiento y púlselo de nuevo para parar el funcionamiento.

Botón Mode: Cada vez que pulse este botón, se seleccionará un modo en la siguiente secuencia: AUTO COOL [refrigeración] DRY [deshumidificación] HEAT [calefacción] y FAN only [sólo ventilador] tal y como se indica en la siguiente figura:

AUTO COOL DRY HEAT FAN

Botón + : Pulse este botón para aumentar la temperatura programada hasta 30ºC.

Botón - : Pulse este botón para disminuir la temperatura programada hasta 17ºC.

Botón Fan: Este botón se utiliza para seleccionar la velocidad del ventilador. Cada vez que pulse este botón, se seleccionará una velocidad del ventilador en la siguiente secuencia: AUTO, LOW, MED a HIGH, y luego volverá en Auto. Cuando seleccione el modo AUTO o DRY, la velocidad de ventilador será controlada automáticamente y no será posible regular la velocidad.

Botón SLEEP: Pulse este botón para activar la función de ahorro de energía. Pulse de nuevo el botón para desactivar la función. Esta función, que sólo se puede utilizar en el modo de refrigeración, calentamiento o automático [COOL, HEAT y AUTO], hace que se mantenga la temperatura a un nivel más agradable. La temperatura programada subirá automáticamente 1°C en 1 hora (modo de refrigeración) o disminuye (mode calentamiento) automáticamente las siguientes 2 horas. El apparato mantiene la temperatura programada durante las siguentes 5 horas. Después el aparato se detiene.

Botón Swing: Pulse el botón SWING para activar la función swing. Pulse el botón de nuevo para parar esta función.

Botón Air direction: Pulse este botón para cambiar el ángulo de la aleta. El ángulo de la aleta cambia 6° cada vez que se pulse este botón. Cuando la aleta se encuentre en determinado ángulo lo que puede afectar el efecto de refrigeración o de calefacción del aire acondicionado, cambiará automáticamente la dirección de giro. Al apretar este botón, en la pantalla no aparecerá ningún símbolo.

Botón Timer on: Pulse este botón para iniciar la secuencia de tiempo de encendido automático. Cada vez que pulse este botón, la hora del encendido automático avanzará en incrementos de 30 minutos.

Cuando la pantalla muestra 10Hr, con cada pulsación la hora incrementaré en 60 minutos. Para anular el programa automático, continúe pulsando el botón hasta que se muestre el valor 0.0.

Botón Timer off: Pulse este botón para iniciar la secuencia de tiempo de apagado automático. Cada vez que pulse este botón, la hora del encendido automático avanzará en incrementos de 30 minutos.

Cuando la pantalla muestra 10Hr, con cada pulsación la hora incrementaré en 60 minutos. Para anular el programa automático, continúe pulsando el botón hasta que se muestre el valor 0.0.

Botón RESET: Pulsando el botón integrado RESET (resetear), puede anular toda la configuración y reestablecer los valores originales del regulador.

Turbo Button / Active Clean button: Pulsando este botón mientras funciona el aire acondicionado en modo de refrigeración [COOL], se aumenta la potencia de refrigeración. Al presionar este botón (> 2 seg.), la unidad pasará al modo Active Clean. Se iniciará un proceso completo para limpiar la cara interior del evaporador y reducir la proliferación de bacterias. Al activar esta función, se cancelarán todos los ajustes de temporizador. Para detener el modo Active Clean, presione de nuevo el botón (>2 seg.).

Botón LOCK: Pulsando el botón integrado de LOCK (cierre), puede bloquear toda la configuración actual. El mando a distancia reaccionará sólo al botón LOCK. Pulse de nuevo el botón para desactivar el modo LOCK.

Botón LED DISPLAY: Pulsando este botón, puede desactivar el display digital del aire acondicionado.

Pulse de nuevo el botón para activar el display (no es válido para aparatos que no disponen de esta función).

Low sound button / indoor freezing prevention: Press this button to decrease the indoor sound pressure level to 21 dB(A). The indoor unit fan speed is reduced to its lowest level.

Al pulsarse este botón (> 2 segundos), el equipo entrará en el modo anticongelación. El equipo hará caso omiso de la temperatura programada para el interior y la ajustará a aprox. 8 °C. De esta forma evita que su casa quede congelada en los períodos fríos, con el menor consumo de energía posible. Cuando se selecciona este modo, la unidad interior indicará ”FP”. Este botón sólo funciona en modo de calefacción. Para desactivar el modo anticongelación: simplemente debe pulsar el botón de nuevo.

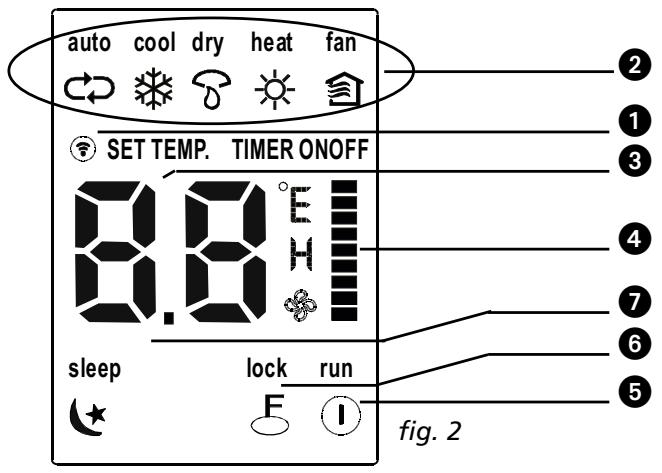

Nombres y funciones de los indicadores en el mando a distancia auto cool dry heat

Panel de visualización a

Indicador-receptor: Este indicador se enciende cuando el mando a distancia envía una señal al aparato.

Indicador de modo de funcionamiento: Puede pulsar el botón MODE para visualizar el modo de funcionamiento actual: AUTO

Esta indicación no está disponible para aparatos que únicamente refrigeran.. c

Display de la temperatura del temporizador: Se visualiza la temperatura programada (17º C ~ 30ºC). En esta parte del display se muestra la programación del temporizador. Si sólo se ha programado el tiempo de inicio del temporizador, se verá en el display: TIMER ON. Si sólo se ha programado el tiempo de finalización del temporizador, se verá en el display TIMER OFF. Si ambos tiempos están programados, se verá en el display.

Indicación de la velocidad del ventilador: C on el botón FAN SPEED (velocidad de la ventilación) puede seleccionar la velocidad del ventilador (Auto-Baja

– Media – Alta ). El modo seleccionado se visualiza

en la pantalla LCD. No es válido para el modo Auto. La velocidad del ventilador será AUTO si el modo de funcionamiento es AUTO o DRY. e

Indicador de (des)activación: Este símbolo aparece cuando se activa el aparato con el mando a distancia y desaparece cuando se desactiva.

Mensaje LOCK: El mensaje LOCK aparece cuando pulsa el botón LOCK. Pulsando de nuevo el botón LOCK, se borrará la pantalla.

Pantalla de sueño: Se muestra durante el funcionamiento en el modo de sueño. Pulse de nuevo el botón

SLEEP para desactivarla.

Todos los elementos se muestran en la Fig.2 para conseguir una presentación clara, aunque durante el funcionamiento real sólo los elementos funcionales se mostrarán en la pantalla.

Funcionamiento del mando a distancia

Colocación / Cambio de las pilas El mando a distancia utiliza dos pilas alcalinas secas (AAA/LR03). No utilice pilas recargables. 1.

Deslice la cubierta del compartimento de las pilas en el mando a distancia en el sentido de la flecha situada en la cubierta.

Coloque las pilas nuevas asegurando de que la polaridad (+) y (-) de las mismas coincide con la del mando a distancia.

Vuelva a colocar la cubierta.

• El control remoto perderá la programación almacenada al extraer las baterías, por lo que será preciso volver a programarlo tras insertar las baterías nuevas. • Al cambiar las pilas, no utilice pilas viejas o un tipo de pilas diferentes, ya que puede provocar el funcionamiento incorrecto del mando. • Si no va a utilizar el mando a distancia durante varias semanas, quite las pilas. De lo contrario, las fugas de líquido de las pilas pueden dañar el mando a distancia. • La vida media de una pila con uso normal es de unos 6 meses. • Cambie las pilas cuando oiga un sonido de respuesta de la unidad interior o si la luz indicadora de transmisión no se enciende. • Siempre cambie las dos pilas a la vez. Nunca utilice diferentes tipos de pilas al mismo tiempo (por ej., alcalina con una de dióxido de manganeso).

Funcionamiento AUTOMÁTICO Cuando el aire acondicionado está listo para ser usado (compruebe que la unidad esté enchufada y que el suministro eléctrico se encuentre disponible), pulse el botón de alimentación y el piloto de FUNCIONAMIENTO del panel de visualización comenzará a parpadear.

Utilice el botón de selección Mode para seleccionar el modo AUTO.

Pulse el botón + o - para ajustar la temperatura ambiente deseada.

para iniciar el funcionamiento del aire acondicionado. El piloto de

FUNCIONAMIENTO en el panel de visualización de la unidad interior se encenderá. El modo de funcionamiento es AUTO. La velocidad del VENTILADOR es controlado automáticamente.

Pulse de nuevo el botón On/off para detener el funcionamiento de la unidad.

• En el modo AUTO, el aire acondicionado puede elegir de forma lógica el modo COOL, FAN, HEAT mediante la detección de la diferencia entre la temperatura ambiente real y la temperatura programada en el mando a distancia. • Si el modo AUTO no le agrada, puede elegir el modo deseado de forma manual.

Funcionamiento COOL, HEAT y FAN ONLY

Si el modo AUTO no le resulta agradable, se puede modificar los ajustes manualmente utilizando los modos COOL, DRY, HEAT (sólo los modelos con bomba de calor), o FAN ONLY pulsando el botón b.

Pulse el botón + o - (c y d) para ajustar la temperatura ambiente deseada.

Pulse el botón e Fan para seleccionar el modo AUTO, HIGH, MED o LOW del VENTILADOR.

Pulse el botón a On/Off. El piloto luminoso se enciende y el aire acondicionado comienza a funcionar según sus ajustes. Pulse de nuevo el botón a On/off para detener el funcionamiento de la unidad.

El modo FAN ONLY no puede utilizarse para controlar la temperatura. En este modo, sólo se puede efectuar los pasos 1, 3 y 4.

Funcionamiento en MODO DRY

Pulse el botón b Mode para seleccionar el modo DRY.

Pulse el botón + o - (c y d) para ajustar la temperatura.

Pulse el botón a On/Off. El piloto luminoso se enciende y el aire acondicionado comienza a funcionar en el modo DRY. Pulse de nuevo el botón a On/off para detener el funcionamiento de la unidad.

Debido a la diferencia entre la temperatura ajustada en la unidad y la temperatura ambiente real, el aire acondicionado, si se encuentra en el modo DRY, funcionará en muchas ocasiones sin poner en marcha los modos COOL y FAN.

Funcionamiento TEMPORIZADOR Pulse el botón Timer on/off (i y j) para programar la hora de encendido y de apagado del aparato. El rango de tiempo seleccionable es de 0,5 a 24 horas.

Programar la hora de INICIO.

1.1 Pulse el botón i Timer on, en el mando a distancia aparecerá ON TIMER y la hora de inicio previamente programada. La abreviatura ”h” aparecerá en el panel de visualización. Ahora podrá programar de nuevo la hora de INICIO.

1.2 Pulse de nuevo el botón i Timer on para programar la hora de inicio deseada.

1.3 Después de haber programado Timer on, habrá un retardo de medio segundo antes de que el mando a distancia transmita la señal al aire acondicionado. 2.

Programar la hora de PARADA.

2.1 Pulse el botón j. Timer off, en el mando a distancia aparecerá OFF TIMER y la hora de parada previamente programada. Ahora podrá programar de nuevo la hora de PARADA.

2.2 Pulse el botón j Timer off de nuevo para programar la hora de parada. 2.3 Después de haber programado Timer off, habrá un retardo de medio segundo antes de que el mando a distancia transmita la señal al aire acondicionado.

Ejemplo de configuración del temporizador

TIMER ON Para poner en marcha el acondicionador de aire en 6 horas:

1. Pulse el botón TIMER ON. Se mostrarán la última hora de puesta en marcha confi-

2. Pulse el botón TIMER ON y configure el valor ”6:0h”.

gurada y la señal ”h” en el área de pantalla.

3. Espere un segundo; el área de pantalla digital volverá a mostrar la temperatura de nuevo. El indicador ”TIMER ON” permanecerá encendido y la función quedará

Temporizador combinado

(configuración simultánea de los temporizadores de ENCENDIDO y APAGADO)

(Encendido --> Parada --> Puesta en marcha)

Esta función resulta útil si desea que el acondicionador de aire se detenga después

de haberse ido a dormir y vuelva a ponerse en marcha de nuevo al levantarse por la

mañana o al volver a

Para que el acondicionador de aire se detenga 2 horas después de la configuración y vuelva a ponerse en marcha 10 horas después de la configuración: 1. Pulse el botón TIMER OFF. 2. Pulse de nuevo el botón TIMER OFF y configure el valor 2.0h en la pantalla TIMER OFF. 3. Pulse el botón TIMER ON. 4. Pulse de nuevo el botón TIMER ON y configure el valor 10h en la pantalla TIMER ON. 5. Espere un segundo; el área de pantalla digital volverá a mostrar la temperatura de nuevo. El indicador TIMER ON OFF permanecerá encendido y la función quedará activada.

• Si se ha programado la misma hora para el INICIO y para la PARADA, la hora de parada incrementará en 0,5hr (si la hora programada mostrada es inferior a 10 horas) o en 1 hora (si la hora programada es 10 horas o más). • Para cambiar la hora Timer on/off, simplemente pulse el botón correspondiente del TEMPORIZADOR y programe la hora de nuevo. • El tiempo programado es tiempo relativo. Es la hora programada basada en el retardo de la hora actual.

• Evite que se derramen líquidos sobre el mando a distancia. • No exponga el mando a distancia a la luz directa del sol o a fuentes de calor. • Si el receptor de la señal de infrarrojos de la unidad interior está expuesto a la luz directa del sol, puede que el aparato de aire acondicionado no funcione correctamente.

E FUNCIONAMIENTO ÓPTIMO Para un rendimiento óptimo, proceda como sigue:

Ajuste correctamente la dirección del caudal de aire de manera que no esté dirigido hacia las personas.

Ajuste la temperatura para conseguir al nivel de confort deseado. Evite poner la unidad a temperaturas extremadamente altas.

Cierre las puertas y ventanas para alcanzar el efecto deseado.

No coloque ningún objeto cerca de la entrada o salida del aire; ya que la eficacia de la unidad podría verse reducida y llegar a detenerse. Asegúrese de que no haya obstáculos que bloquean el caudal de aire. El flujo de aire debe circular libremente por la habitación. El flujo de aire también debe alcanzar libremente el aire acondicionado.

Limpie el filtro de aire con cierta regularidad. Si el filtro está sucio quedará reducido el rendimiento de calefacción o de refrigeración. Es aconsejable limpiar el filtro cada dos semanas.

F No ponga el aire acondicionado en marcha si la aleta horizontal está cerrada.

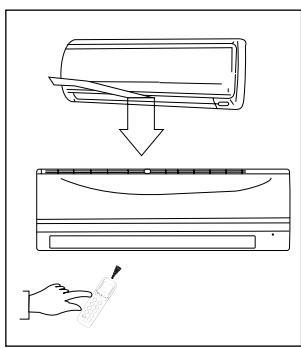

AJUSTE DE LA DIRECCIÓN DEL CAUDAL DE AIRE

Ajuste la dirección del caudal de aire correctamente, de lo contrario puede sentirse incómodo y tener una temperatura no homogénea.

Ajuste la aleta horizontal con el botón  en el mando a distancia.

Ajuste la aleta vertical manualmente.

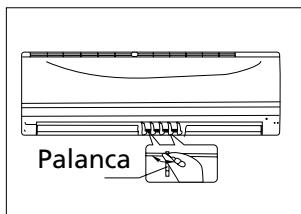

Ajuste de la dirección del caudal de aire horizontal (izquierda-derecha)

El aire acondicionado ajusta automáticamente la dirección del caudal de aire hor zontal en función del modo de funcionamiento activado. Cómo configurar la dirección del caudal de aire horizontal Esta operación debe realizarse cuando la unidad está funcionando. Mantenga presionado el botón  AIR DIRECTION del mando a distancia para desplazar la aleta Palanca

en la dirección deseada.

Ajuste la dirección del caudal de aire horizontal según la posición deseada.

Al encender de nuevo el aire acondicionado, el caudal de aire horizontal quedará automáticamente en la dirección en la que se ha ajustado la aleta pulsando el botón AIR DIRECTION.

Cómo configurar la dirección del caudal de aire vertical (arriba-abajo)

Ajuste la aleta vertical manualmente por medio de la palanca situada a la izquierda o a la derecha del brazo de la aleta (depende del modelo). Cuando el aire acondicionado está funcionando y la aleta vertical se encuentra en posición, mueva la palanca hacia la posición deseada. Cómo desplazar automáticamente la dirección del caudal de aire (arriba-abajo)

Esta operación debe realizarse cuando la unidad está funcionando.

Pulse el botón g SWING del mando a distancia.

Para parar la función, pulse de nuevo el botón g SWING. Pulse el botón h AIR DIRECTION para det ner la aleta en la posición deseada.

No toque el ventilador detrás de la aleta vertical.

• Los botones AIR DIRECTION y SWING quedan desactivados cuando el aire acondicionado no está funcionando (también si el TIMER ON está programado). • No dejar el aire acondicionado durante largos períodos de tiempo con el caudal dirigido hacia abajo en los modos de refrigeración o deshumidificación, ya que de esta forma se puede formar condensación en la superficie de la aleta horizontal (goteo). • No mueva manualmente la aleta horizontal, sino utilice siempre el botón AIR DIRECTION ó SWING. Si desplaza esta aleta manualmente, puede que no funcione debidamente. Si la aleta horizontal no funciona correctamente, pare el aire acondicionado una vez y póngalo de nuevo en marcha. • Si se vuelve a poner en marcha el aire acondicionado inmediatamente después de una parada, es posible que la aleta horizontal quede inmóvil durante unos 10 segundos. • No ponga el aire acondicionado en marcha si la aleta horizontal está cerrada.

G Pulse el botón Sleep

CALEFACCIÓN o SÓLO VENTILADOR en función de la temperatura programada y

de la temperatura ambiente.

REFRIGERACIÓN Pulse el botón Sleep

Si el modo AUTO no le agrada, puede elegir el modo deseado de forma manual.

CALEFACCIÓN Re ac er

El aire acondicionado controla automáticamente la temperatura ambiente manteniéndola próxima a la temperatura programada por el usuario.

a distancia), seleccionará automáticamente los modos de REFRIGERACIÓN,

Si se programa el aire acondicionado en el modo AUTO (botón

Temperatura programada

SLEEP/FUNCIONAMIENTO ECONÓMICO

Si mantiene oprimido durante segundos el botón SLEEP en el modo de

REFRIGERACIÓN, CALEFACCIÓN o AUTO, el aire acondicionado aumentará (refrigeración) o bajará (calefacción) automáticamente 1ºC por hora por un período de 2 horas. Y permanece en el mismo estado durante 5 horas. Transcurridas 5 horas, la unidad se detiene. La velocidad del ventilador es con-

trolada automáticamente.

FUNCIONAMIENTO DE DESHUMIDIFICACIÓN

El modo de deshumidificación permite seleccionar automáticamente el funcionamiento en modo de deshumidificación basada en la diferencia entre la temperatura programada y la temperatura ambiente.

Durante la deshumidificación, la temperatura se regula encendiendo y apagando repetidamente el aparato en modo de refrigeración o sólo ventilador. El control de la velocidad del ventilador es automático.

En funcionamiento normal de refrigeración, el aire acondicionado también deshumidificará el aire.

G ATENCIÓN Cuando el aire acondicionado está en modo de deshumidificación, la temperatura ambiente bajará. En estas circunstancias, un higrostato medirá una humedad relativa superior. La humedad absoluta en la habitación bajará en cualquier caso, en función de la cantidad de humedad producida en la habitación (cocinando, personas presentes, etc.).

H MANTENIMIENTO Producto de limpieza

G ADVERTENCIA Antes de proceder a la limpieza, apagar el aire acondicionado y desconectarlo de la alimentación eléctrica.

Limpieza de la unidad interior y del mando a distancia

• Utilice un paño seco para limpiar la unidad interior y el mando a distancia. • Puede utilizar un paño húmedo con agua fría para la unidad interior en caso de que esté muy sucia. • El panel frontal de la unidad interior se puede quitar y limpiar con agua. Después, secar con un paño. • No utilice paños tratados químicamente o plumeros para limpiar la unidad. • No utilice bencina, disolventes, polvo abrasivo o disolventes similares para la limpieza de la unidad. Estos productos pueden ocasionar grietas o deformaciones en la superficie de plástico.

Limpieza del filtro de aire

Un filtro de aire sucio reduce la eficacia de refrigeración. Limpie el filtro cada dos semanas. 1. Levante el panel de la unidad interior hasta que este quede fijo [sonará un clic de enganche]. 2. Tome el filtro de pantalla por la palanca y levántelo con cuidado para extraerlo de su portador y tire del filtro hacia abajo. 3.

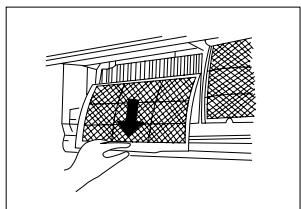

Extraiga el filtro de pantalla de la unidad interior.

• Limpie el filtro de pantalla cada dos semanas. • Limpie el filtro de pantalla con una aspiradora o con agua.

4. El filtro de carbón activo de color negro no se puede limpiar. Si el filtro se ensucia, simplemente dejará de filtrar olores desagradables. Será momento entonces de sustituir el filtro por otro nuevo (puede adquirirlo a través de su distribuidor). Se aconseja cambiar el filtro dos veces por temporada.

5. El filtro HAF 3M de color verde presentará señas claras de suciedad en su superficie e interior cuando se encuentre sucio. No es posible limpiar el filtro A + B = Aktivt kulfilter og 3M™ HAF filter

si se encuentra sucio; en tal caso, deberá ser sustituido por otro nuevo (puede adquirirlo a través de su distribuidor). Se aconseja cambiar el filtro dos veces por temporada.

Se recomienda cambiar el filtro

6. Una vez instalados de nuevo el filtro de carbón activo y el filtro HAF 3M en el

soporte de filtros del filtro de cortina, será posible volver a instalar el filtro de cortina en el acondicionador de aire.

7. Antes de volver a colocar el filtro, compruebe que está perfectamente seco y que no tiene defectos. 8. Vuelva a colocar el filtro de aire. 9. Introduzca la parte superior del filtro en la unidad, procurando que los bordes izquierdo y derecho queden perfectamente alineados y coloque el filtro en posición.

Si se va a dejar la unidad inactiva durante un largo período de tiempo, proceda como sigue: 1.

Deje el ventilador en funcionamiento durante aproximadamente 6 horas para que la unidad se seque por la parte interior.

Apague el aire acondicionado y desconéctelo de la red eléctrica. Si utiliza el modelo S(C)3748, interrumpa el suministro eléctrico. Saque las pilas del mando a distancia.

La unidad exterior debe ser sometida periódicamente a mantenimiento y limpieza. Estos trabajos quedan reservados a un técnico cualificado.

Controles a realizar antes de la puesta en servicio

Comprobar que los cables no están dañados o desconectados.

Comprobar que el filtro está instalado.

Comprobar que la salida y entrada de aire no están obstruidas después de un largo período de inactividad.

• Al extraer el filtro, no toque las partes metálicas de la unidad. Los bordes afilados de los componentes metálicos pueden causar heridas. • No limpie el interior del aire acondicionado con agua, ya que puede afectar el aislamiento provocando un choque eléctrico. • Previa la limpieza, compruebe que el interruptor de encendido y el interruptor automático están apagados.

I INFORMACIÓN SOBRE EL FUNCIONAMIENTO Durante el funcionamiento normal del aparato pueden presentarse las siguientes situaciones:

Protección del aire acondicionado.

Protección del compresor

Una vez se ha parado el compresor, tardará 3 minutos para volver a encenderse.

La unidad está protegida de manera que no expulse aire frío en el modo CALEFACCIÓN cuando el intercambiador de calor se encuentra en una de las tres situaciones siguientes y la temperatura programada no ha sido alcanzada.

Cuando la calefacción acaba de activarse.

Calefacción a baja temperatura.

El ventilador interior y exterior no funciona durante la descongelación.

Puede formarse escarcha en la unidad exterior durante el ciclo de calefacción, cuando la temperatura exterior es baja y la humedad relativa es alta, esto ocasiona una reducción del rendimiento calefactor del aire acondicionado.

En estas condiciones, el aire acondicionado deja de funcionar en modo de calefacción y comienza automáticamente a descongelar.

El tiempo de descongelación varía de 4 a 10 minutos según la temperatura exterior y la cantidad de escarcha acumulada en la unidad exterior.

Salida de condensado blanco de la unidad interior.

En el modo de REFRIGERACIÓN, es posible que salga condensado blanco debido a la diferencia de temperatura entre el aire de entrada y de salida en un local con una humedad ambiente elevada.

El vapor blanco se genera debido a la humedad que se genera en el proceso de descongelación y a partir del momento que la unidad vuelve al modo de CALEFACCIÓN tras descongelarse.

El aire acondicionado emite un ligero ruido.

Durante el funcionamiento del compresor o en el momento de parada es posible que se produzca un silbido. Se trata del sonido del refrigerante que circula o se detiene.

Durante el funcionamiento del compresor o en el momento de parada es posible que se produzca un chirrido causado por la expansión térmica y por la contracción de las partes de plástico dentro de la unidad, al variar la temperatura.

Cuando la aleta horizontal vuelve a su posición original después de la nueva puesta en marcha, justo después de una parada, también se produce un sonido.

Expulsión de polvo de la unidad interior.

• Esto es normal si el aire acondicionado no ha sido utilizado durante un largo período de tiempo o cuando utilice la unidad por primera vez.

La unidad interior emana un olor peculiar.

La unidad interior emana los olores procedentes del material de construcción, de los muebles o del humo.

El aire acondicionado pasa de los modos de sólo VENTILACIÓN al modo de REFRIGERACIÓN o de

Cuando la temperatura interior alcanza los valores de temperatura programados del aire acondicionado, el compresor se parará automáticamente y el aire acondicionado pasará al modo de sólo

VENTILACIÓN. El compresor vuelve a arrancar cuando la temperatura interior sube en el modo de REFRIGERACIÓN o baja en el modo de CALEFACCIÓN hasta el valor programado.

7. Durante la refrigeración en un ambiente con humedad relativamente alta, es posible que se genere agua en la superficie de la unidad interior (humedad relativa superior al 80%). En tal caso, sitúe la aleta horizontal en su posición máxima de apertura y seleccione la velocidad HIGH del ventilador.

El aire acondicionado absorbe calor de la unidad exterior y lo libera a través de la unidad interior durante el funcionamiento en modo de calefacción. Cuando la temperatura exterior desciende, el calor que absorbe el aire acondicionado baja conformemente.

Función de rearranque automático.

Una interrupción de corriente durante el funcionamiento causa la parada inmediata del aire acondicionado. El aire acondicionado está equipado con una función de rearranque automático. Cuando la corriente de alimentación queda restablecida, la unidad vuelve a arrancar automáticamente conservando todos los valores programados anteriormente en la función de memoria.

10. Detección de fugas de refrigerante

Este equipo de aire acondicionado incluye un sistema de detección de fugas de refrigerante. Cuando la unidad exterior detecta la escasez de refrigerante, el equipo de aire acondicionado detiene su funcionamiento y la unidad interior muestra la alarma EC en pantalla. Si su unidad emite esta alarma, no reinicie el equipo de aire acondicionado y póngase en contacto con su proveedor.

J LOCALIZACIÓN DE AVERÍAS Problemas y Soluciones

G FALLO Pare el aire acondicionado inmediatamente si se presenta uno de los siguientes fallos. Desconecte la unidad de la red eléctrica y póngase en contacto con su distribuidor.

• El fusible se funde o el interruptor automático salta a menudo. • Ha entrado agua o algún objeto en el interior de la unidad. • El mando a distancia no funciona o no funciona correctamente. • Otras situaciones anormales.

La unidad no arranca

Corte de alimentación eléctrica.

Esperar que se restablezca la alimentación de corriente.

Unidad puede estar desenchufada.

Comprobar que la clavija está correctamente enchufada en la toma de corriente.

El fusible está fundido.

Cambiar el fusible / reiniciar el relé / reiniciar el interruptor automático.

Las pilas del mando están descargadas.

La distancia del mando a distancia al

Reducir la distancia. Quitar eventuales receptor de la unidad interior es más de 6 obstáculos. Orientar el mando a distancia /7 metros, hay obstáculos entre el mando hacia el receptor en la unidad interior. a distancia y el receptor. El tiempo programado con el temporizador no es correcto. La unidad detiene, y no vuelve a iniciar, su Posible falta de refrigerante funcionamiento

La unidad no enfría o no calienta de manera adecuada a pesar de que el aire sale del aire acondicionado

Esperar, o borrar la programación del temporizador.

Contacte con su proveedor

Configuración de la temperatura inadecuada.

Programar la temperatura correctamente.

Para más información, consultar el capítulo D “Funcionamiento del mando a distancia”.

El filtro de aire está atascado.

Limpiar el filtro de aire.

Las puertas o las ventanas en la habitación

Cerrar las puertas y las ventanas. están abiertas. La salida o entrada de aire de la unidad interior o exterior está obstruida. La protección del compresor (de 3 minutos) está activada.

Eliminar las obstrucciones y volver a poner en marcha la unidad.

La unidad exterior está descongelando.

No es posible cambiar la velocidad del ventilador

El aire acondicionado se encuentra en el modo automático.

El aire acondicionado se encuentra en el modo de deshumidificación.

El aire acondicionado se encuentra en el temperatura no queda modo de ventilación. mostrada

La velocidad del ventilador sólo se puede cambiar en los modos HEAT, COOL y FAN.

No es posible programar la temperatura en el modo de ventilación.

Si el problema persiste, póngase en contacto con el distribuidor. Describa detalladamente el problema e indique el modelo de la unidad.

La reparación queda reservada a un técnico cualificado.

K GARANTÍA El aire acondicionado tiene una garantía de 48 meses para el compresor y 24 meses de otros componentes a partir de la fecha de adquisición. A este efecto rigen las siguientes condiciones:

Rechazamos expresamente toda responsabilidad por daños, daños indirectos incluidos.

La reparación o el reemplazo de componentes no supone una extensión del período de garantía.

La garantía no será válida cuando se hayan realizado modificaciones, se hayan usado componentes no originales o terceros hayan efectuado reparaciones en el aparato.

Componentes sujetos a desgaste normal, tales como el filtro, quedan excluidos de la garantía.

La garantía se aplica únicamente si se presenta la factura de compra, fechada y sin modificación alguna.

La garantía no cubre los daños causados por manipulaciones contrarias a las descritas en las instrucciones de uso o por negligencia.

Los gastos de envío y el riesgo que conlleva el envío del aire acondicionado o partes del mismo, correrán siempre por cuenta del comprador.

Los daños, provocados por no usar los filtros adecuados, no están cubiertos por la garantía.

Pérdida de refrigerante y/o rotura por causa de una (des)conexión incorrecta de las unidades y/o una

(des)conexión de las unidades por una persona no cualificada no entra en la garantía de este aparato. Daños a las unidades montadas, conectadas y/o desconectadas sin seguir las normas y legislaciones y/o no seguir las instrucciones de este manual tampoco entran en garantía.

Consulte a su proveedor para reparaciones si estas instrucciones no le indican la solución. Asegúrense que en el caso de tener que desconectar el aparato, esto siempre se haga por una persona cualificada y autorizada y según las normas y legislaciones de su país.

No deseche ningún dispositivo electrónico junto a los residuos habituales. Utilice los contenedores e instalaciones adecuadas para la recogida de este tipo de materiales. Consulte la normativa vigente y contacte con la administracion correspondiente para obtener informacion acerca de las instalaciones de recogida disponibles. Si algun dispositivo electronico se desecha en un vertedero o basurero no adecuado, alguna sustancia peligrosa podria filtrarse en la tierra y aparecer posteriormente en la cadena de alimentacion, pudiendo danar su estado de salud. Al sustituir un electrodomestico o dispositivo electronico por un modelo nuevo, el establecimiento minorista esta obligado por ley a recoger y desechar adecuadamente dicho dispositivo sin carga economica alguna para el cliente. No tire las baterías al fuego, podrían explotar o derramar líquidos peligrosos. Si sustituye o destruye el mando a distancia, saque las baterías y disponga de ellas según la normativa vigente ya que son dañinas para el medio ambiente.

Información medioambiental: Este equipo contiene gases fluorados de invernadero cubiertos por el Protocolo de Kioto. Los trabajos de mantenimiento y de desmontaje quedan reservados a personal con formación al respecto. Este equipo contiene el refrigerante R410A en la cantidad indicada en la tabla arriba expuesta. No dejar emitir R410A en la atmósfera. R410A es un gas fluorado de invernadero con un potencial de calentamiento global (GWP) = 2088. Internet: Para una mayor comodidad se puede bajar la última versión del manual de instrucciones de uso y/o manual de servicios en www.qlima.com

L ESPECIFICACIONES TÉCNICAS Modelo

Aire acondicionado mural

Aire acondicionado mural

Aire acondicionado mural

Aire acondicionado mural

Aire acondicionado mural

Aire acondicionado mural

Tipo de aire acondicionado

Capacidad de refrigeración nom. (min - máx) *

Capacidad de calefacción nom. (min - max) *

W W Rendimiento calor

Capacidad deshumdificación ** / ***

Consumo eléctrico refrigeración

Consumo eléctrico calefacción

Consumo anual de energía refrigeración / calefacción

Consumo eléctrico calefacción / refrigeración

Para habitaciones de hasta**

Tipo de compresor Velocidades del ventilador Termostato

ºC Mando a distancia Sí / No

W/A/C W/A/C W/A/C W/A/C W/A/C

S S S S S S Mando a distancia Mando a distancia Mando a distancia Mando a distancia Mando a distancia Mando a distancia electrónico electrónico electrónico electrónico electrónico electrónico

Mandos manual / mecánico / electrónico

Tipo de refrigerante / contenido

Diámetro tubo refrigerante Líquido - Gas

Presión aspiración / descarga (max)

Dimensiones unidad interior (an x al x p)

Dimensiones unidad exterior (an x al x p)

Peso neto unidad interior

Peso neto unidad exterior

Peso bruto unidad interior

Peso bruto unidad exterior

Nivel sonoro unidad interior ****

Nivel sonoro unidad exterior ****

Unidad interior de presión sonora (bajo) ****

Clase de protección unidad interior

Clase de protección unidad exterior

T3.15A / 250V T3.15A / 250V T3.15A / 250V T3.15A / 250V T3.15A / 250V T3.15A / 250V

Deshumidificación con 32°C, HR del 80%

g Quadro con display

Diametro tubo refrigerante liquido - gas

Peso lordo unita’ esterna

Ko n re ile Y” nt NL Ve O en FAN “ en el Ko

n re ile Y” nt NL Ve O en FAN

ES Si necesita información o si tiene algún problema, visite nuestra página Web www.qlima.com, o póngase en contacto con el servicio cliente

(hallará el número de teléfono en www.qlima.com).
