Vrsta naprave	Plinska kuhalna plošča
Proizvajalec	Gorenje
Model	G641SX
Število gorilnikov	4
Vrsta plina	Zemeljski plin (G20) / Utekočinjeni plin (G30)
Moč majhnega gorilnika	1.00 kW
Moč srednjega gorilnika	2.00 kW
Moč velikega gorilnika	2.90 kW
Poraba plina (G30) majhen/srednji/velik	73 / 145 / 211 g/h
Poraba plina (G20) majhen/srednji/velik	0.095 / 0.190 / 0.276 m³/h
Varnostni izklop plina	Da (termoelement)
Električna priključitev	220-240 V, 50/60 Hz
Material površine	Nerjaveče jeklo (Inox)
Upravljanje	Obračljivi gumbi
Barva	Nerjaveče jeklo
Zaščita za otroke	Ne (le nadzor)
Uvoznik	Gorenje BT d.o.o., Moskva, Rusija

Pogosto zastavljena vprašanja - G641SX GORENJE

Kaj storiti, če se gorilnik ne vžge?

Preverite, ali je vtič priključen v ozemljeno vtičnico. Prepričajte se, da varovalka ni izpadla. Če je plin prisoten, je morda zamašen injektor ali pa je sprožen senzor uhajanja plina. Pri uporabi plina iz jeklenke preverite, ali je plina zmanjkalo.

Zakaj je plamen šibek?

Šibek plamen je lahko posledica prazne plinske jeklenke ali zamašenega injektorja. Preverite dovod plina in po potrebi očistite injektor.

Kako očistiti kuhalno ploščo?

Uporabite blago čistilno sredstvo, toplo vodo in mehko krpo ali gobo. Ne uporabljajte abrazivnih sredstev, parnih čistilcev ali ostrih predmetov. Po čiščenju obrišite do suhega.

Kaj pomeni varnostni izklop plina?

Naprava je opremljena s termoelementom, ki zapre dovod plina, če plamen ugasne (npr. zaradi prelivanja tekočine). Za ponovni vžig držite gumb pritisnjen 3-5 sekund po vžigu.

Kako pretvoriti napravo iz zemeljskega plina na utekočinjeni plin?

Zamenjati je treba injektorje gorilnikov za tiste, ki ustrezajo vrsti plina (glej tabelo v priročniku). Nato prilagodite minimalni plamen z vijakom na ventilu. Priporočljivo je, da se obrnete na servisno službo.

Kako preveriti puščanje plina?

Nanesite obilno milno peno na mesta spojev. Če se pojavijo mehurčki, to pomeni puščanje. Nikoli ne uporabljajte odprtega ognja za preverjanje.

Zakaj se med segrevanjem slišijo kovinski zvoki?

Kovinski deli se pri segrevanju razširijo in lahko oddajajo zvoke. To je normalno in ne pomeni okvare.

Kako pravilno namestiti napravo?

Namestitev ter priključitev na plin in elektriko mora opraviti usposobljen strokovnjak. Zagotovite dobro prezračevanje prostora (prostornina kuhinje >20 m³, površina >8 m²). Sledite navodilom za montažo v priročniku.

Kateri varnostni ukrepi so pomembni za otroke?

Ne dovolite otrokom, da se približajo napravi med delovanjem in dokler se ne ohladi. Embalažne materiale shranite na nedostopnem mestu. Otroci, mlajši od 8 let, ne smejo biti v bližini brez nadzora.

Kako odstraniti napravo?

Napravo odstranite ločeno od gospodinjskih odpadkov v skladu z lokalnimi predpisi (WEEE). Pred odstranitvijo odrežite napajalni kabel in zlomite zapore pokrova, da preprečite nevarnost za otroke.

NAVODILA ZA UPORABO G641SX GORENJE

Priročnik za uporabo

Navodilo za namestitev

Navodila za predelavo

G640SX

G641SX

Najprej prosim preberite ta priročnik!

Draga stranka,

Želimo si, da bi iz Vašega izdelka, proizvedenega z visokokakovostnimi standardi v sodobnih objektih, dosegli najboljšo učinkovitost.

Zato pred uporabo izdelka pozorno preberite celoten priročnik in ga shranite za poznejšo uporabo. Če izdelek daste nekomu drugemu, ga dajte s tem priročnikom. Med uporabo upoštevajte vsa navodila in opozorila, navedena v tem priročniku za uporabo in sledite navodilom.

Simboli v priročniku in njihov pomen:

	Pomembne informacije in koristni triki za uporabo
	Opozorilo pred življenjsko in premoženjsko nevarnostjo
	Opozorila pred električnim udarom
	Opozorilo pred nevarnostjo požara
	Opozorilo pred vročimi površinami

Priročnik za uporabo vam pomaga pri hitri in varni uporabi izdelka.

• Pred namestitvijo in uporabo izdelka preberite priročnik za uporabo.
  • Vedno upoštevajte varnostna navodila.
• Priročnik hranite na lahko dostopnem mestu, saj ga boste morda potrebovali kasneje.
• Preberite tudi ostale dokumente, ki so priloženi izdelku.

Upoštevajte, da lahko ta priročnik za uporabo velja tudi za druge modele.

Razlike med modeli so jasno navedene v priročniku.

VSEBINA

1. POMEMBNA VARNOSTNA NAVODILA 3

1.1. Splošna varnost ....3

1.3. Električna varnost....5

2.2. Namestitev in priključitev....7

2.3. Električni priključek 10

2.4. Plinski priključek 10

2.5. Pregled tesnitve plina....12

2.6. Končni pregled....12

2.7. Odlaganje izdelka....13

1. O IZDELKU: 14

3.2. Tehnične specifikacije vašega vgradnega kuhališča....14

1. UPORABA KUHALIŠČA....15

4.1. Prva uporaba .... 15

4.2. Prvo čiščenje....15

4.3. Pojasnilo glede uporabe plinskega kuhališča:....15

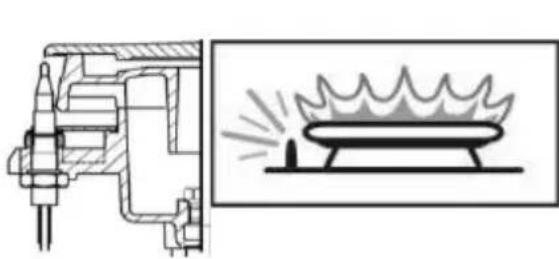

4.4. Varnostna naprava za prekinitev plina 16

1. NEGA IN ČIŠČENJE 16

5.1. Splošne informacije 16

5.2. Čiščenje nadzorne plošče 17

5.3. Čiščenje kuhališča....17

1. PREDLOGI ZA ODPRAVLJANJE NAPAK....18

1. POMEMBNA VARNOSTNA NAVODILA

Ta razdelek vsebuje varnostna navodila za preprečevanje nevarnosti telesnih poškodb ali materialne škode. Ob neupoštevanju teh navodil, je garancija neveljavna.

1.1. Splošna varnost

• Ta izdelek ni namenjen za uporabo s strani oseb z zmajšanimi fizičnimi, zaznavnimi ali umskimi zmožnostmi ali oseb, ki so nevedni ali neizkušeni (vključno z otroki), razen će je prisotna oseba, ki je odgovorna za njihovo varnost ali jim je dala potrebna navodila za uporabo izdelka. Otroci morajo biti pod nadzorom in se ne smejo igrati z izdelkom.
• Izdelek priključite v ozemljeno vtičnico/vod, zaščiten s varovalko, ki ustreza vrednostim v tabeli "Tehnične specifikacije".
• Pri uporabi s transformatorjem ali brez poskrbite, da ozemljitev vgradi usposobljen električar. Če izdelek uporabljate v skladu z lokalnimi predpisi brez ozemljitve, naše podjetje ne odgovarja za morebitne škode.
• Izdelka ne uporabljajte, če je napajalni kabel/vtič poškodovan. Pokličite pooblaščeni servis.
• Izdelka ne uporabljajte, če je pokvarjen ali ima opazne poškodbe.
• Ne popravljajte ali spreminjajte izdelka. Vendar lahko odpravite nekaj napak, glej; predlogi za odpravljanje napak, stran 19.
• Izdelka nikoli ne umivajte z brizganjem ali polivanjem vode! Obstaja nevarnost električnega udara!
• Ne uporabljajte izdelka v okoliščinah, ki lahko vplivajo na vašo presojo, kot sta uporaba zdravil ali alkohola.
• Med postopkom namestitve, vzdrževanja, čiščenja in popravila morate izdelek izključiti iz električnega omrežja.
• Postopke namestitve in popravila vedno izvaja pooblaščeni servis.
  Proizvajalec ne more biti odgovoren za kakršno koli škodo, ki bi lahko nastala zaradi posegov nepooblaščenih oseb, posledično je garancija za izdelek v tem primeru neveljavna.
• Bodite previdni pri uporabi alkohola v jedeh. Alkohol izhlapi pri visoki temperaturi in se lahko vname, ko se dotakne vročih površin, kar povzroči požar.

• Ne segrevajte zaprtih pločevink in steklenih kozarcev. Nakopičen pritisk lahko povzroči, da kozarec poči.

• V bližini izdelka ne postavljajte vnetljivih materialov, saj bodo robovi med delovanjem vroči.

• Naj bodo vsi prezračevalni kanali odprti.
• Izdelek je med uporabo lahko vroč. Ne dotikajte se toplih predelkov, grelnih elementov, itd.
• Prepričajte se, da je izdelek po vsaki uporabi izklopljen.
• Izdelek in ročno dostopni deli izdelka so med uporabo vroči.
• Ne dotikajte se izdelka med delovanjem.
• Ne uporabljajte ostrih in prebadajočih predmetov za čiščenje stekla izdelka, saj lahko ti predmeti poškodujejo vaš izdelek.
• Ker vroče olje povzroča požar, ne puščajte izdelka brez nadzora, ko je v delovanju.
• V morebitnem požaru, ne poskušajte pogasiti požara z vodo. Izdelek nemudoma izklopite iz elektrike in pogasite goreči del s pomočjo mokre odeje.
• Ne uporabljajte parnega čistilca.
• Če je na kuhališču razbito steklo: Takoj izklopite vse gorilnike in vse elemente električnega grelnika in izključite izdelek iz električnega omrežja, ne dotikajte se površine izdelka in ne uporabljajte izdelka.

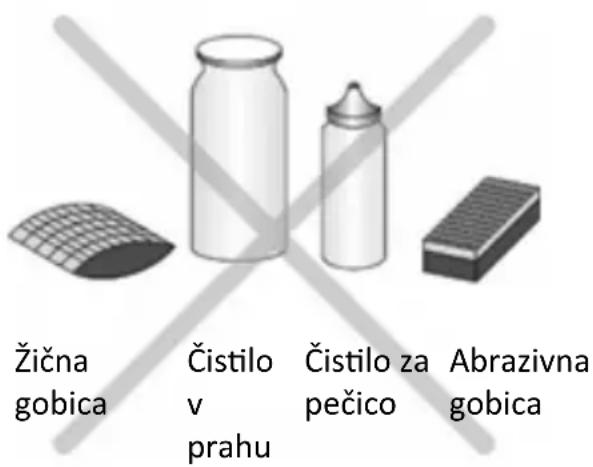

• Za čiščenje stekla kuhališča ne uporabljajte abrazivnih čistilnih sredstev ali ostrih kovinskih strgal, ki lahko uničijo površino in povzročijo lomljenje površine stekla.
• Na izdelku ne uporabljajte najlonskih, vnetljivih in temperaturno neodpornih materialov.

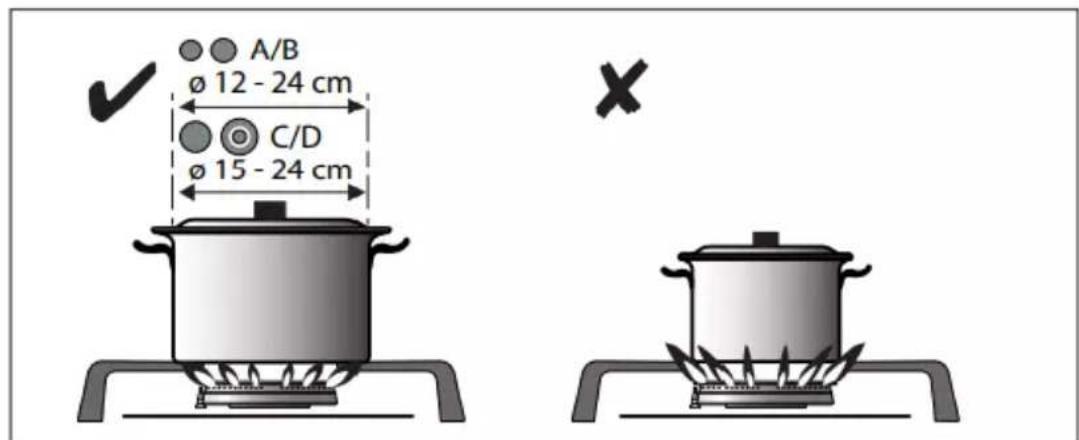

• Lonci, postavljeni na kuhališče morajo biti ustrezne velikosti.
• Ne drgnite gumbov kuhališča in površin iz inoksa s trdimi, praskajočimi predmeti. Ne uporabljajte gobe z grobo površino.
• Če so bila plamena gorilnika nenamerno ugasnjena, se gumb za kontrolo gorilnika izklopi in se ne vklopi za 1 minuto.

1.2. Varnost otrok

Izpostavljeni deli izdelka se bodo med uporabo segreli. Poskrbite, da med uporabo in po njej otroci ne bodo v bližini.

• POZOR: Pri uporabi gorilnika so lahko dostopni deli vroči. Majhni otroci naj ne bodo v bližini izdelka.
• Otroci, mlajši od 8 let, naj se ne dotikajo izdelka brez odrasle osebe.
• To napravo lahko uporabljajo otroci, starejši od 8 let, in/ali osebe z zmajšanimi fizičnimi, zaznavnimi ali umskimi zmožnostmi, će so prejeli ustrezna navodila glede varne uporabe izdelka in će razumejo nevarnosti uporabe izdelka.
• Otroci se ne smejo igrati z izdelkom. Naprave se ne sme čistiti in vzdrževati s strani otrok brez nadzora.
• Embalaža je lahko nevarna za otroke. Embalažo shranjujte izven dosega otrok ali jo zavrzite v skladu z navodili za odpadke.

1.3. Električna varnost

• Vsa dela na električni opremi in sistemih naj izvaja pooblaščeno in usposobljeno osebje.
  • Ta izdelek ni primeren za uporabo s sistemom za daljinsko upravljanje.
• V primeru poškodb izklopite izdelek in ga izključite iz elektrike. Za to najprej izključite varovalko.
• Prepričajte se, da je napetost varovalke združljiva z napetostjo izdelka.

1.4. Namen uporabe

Ta izdelek je zasnovan za domačo uporabo. Ni dovoljen za uporabo v komercialne namene.

"POZOR: Ta izdelek se naj uporablja samo za kuhanje. Ne uporabljajte ga za druge namene, kot so ogrevanje prostora."

Proizvajalec ne odgovarja za kakršno koli škodo, povzročeno zaradi poškodb pri prevozu ali zaradi nepravilne uporabe. Življenjska doba izdelka, ki ste ga kupili, je 10 let. To je čas, v katerem vam proizvajalec zagotavlja potrebne rezervne dele, da izdelek deluje kot je opisano.

2. NAMESTITEV

2.1. Pred uporabo izdelka

Prepričajte se, da je električna in/ali plinska napeljava ustrezna. Če ni ustrezna, pokličite usposobljenega električarja in plinovodarja, da naredi potrebne spremembe.

Priprava lokacije, kjer bo izdelek nameščen, pa tudi zagotovitev ustrezne električne in/ali plinske napeljave je odgovornost kupca.

Pri nameščanju izdelka je treba upoštevati pravila, določena v lokalnih smernicah glede električne energije in/ali plina.

Pred namestitvijo izdelka preverite morebitne poškodbe. Če je izdelek poškodovan, ga ne nameščajte. Poškodovani izdelki ogrožajo vašo varnost.

Vsa dela na plinski opremi in sistemih se morajo izvajati s strani pooblaščene in usposobljene osebe.

Izdelek nima sistema za izpust plinov, ki nastanejo pri izgorevanju. Izdelek je treba namestiti in povezati v skladu z veljavnimi predpisi o namestitvi.

Posebno pozornost je treba nameniti zahtevam za prezračevanje.

Zrak, potreben za izgorevanje, se odvaja iz zraka v prostoru, sproščeni plini pa se dovajajo neposredno v prostor.

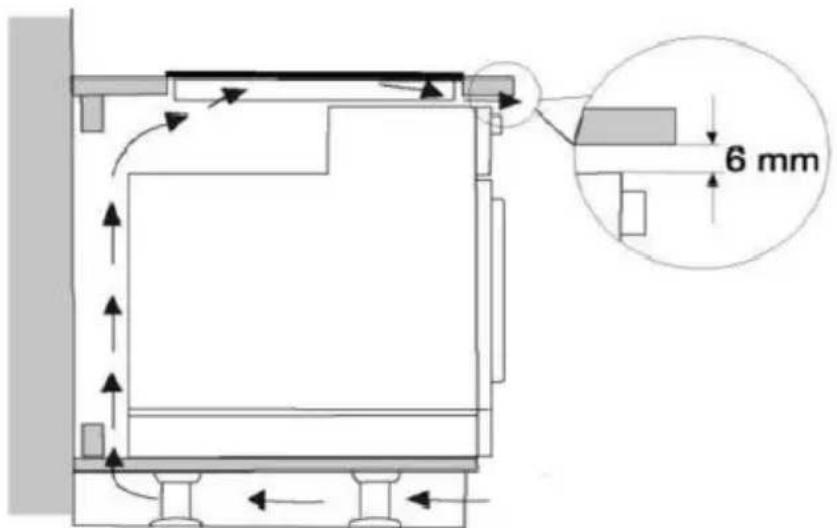

Dober prezračevalni sistem je ključnega pomena za varno delovanje vašega izdelka. Če v prostoru ni oken ali vrat, ki bi jih lahko uporabljali za

prezračevanje prostora, je treba namestiti dodatno prezračevalno napravo.

Površina kuhinje mora biti večja od 8 m².

Prostornina kuhinje mora biti večja od 20 m³.

Izhod dimovoda mora od tal meriti 1,80 m in biti premera 150 mm, odvod zraka pa mora biti nameščen navzven.

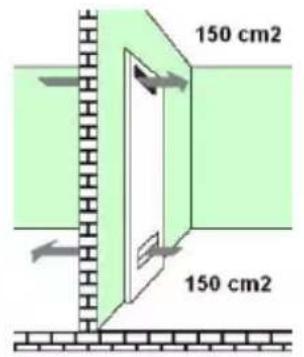

Prezračevalna reža mora biti najmanj 75 cm², nameščena naj bo v bližini kuhinjskega poda z odvodom zraka navzven.

2.2. Namestitev in priključitev

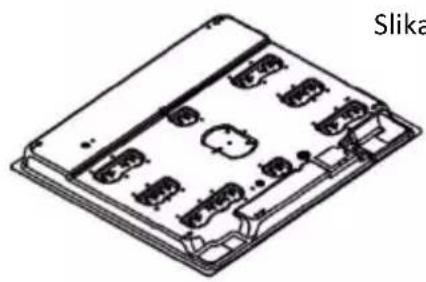

2.2.1. Priprava vgradnega kuhališča pred namestitvijo

Kuhališče obrnite navzdol, ga položite na stiropor iz embalaže in nanestite silikon.

Nanesite silikon za inoks izdelke na inoks površino izdelka in silikon za izdelke iz stekla na stekleno površino izdelka.

Silikon iz priložene embalaže nanesite na kuhališče kot je prikazano.

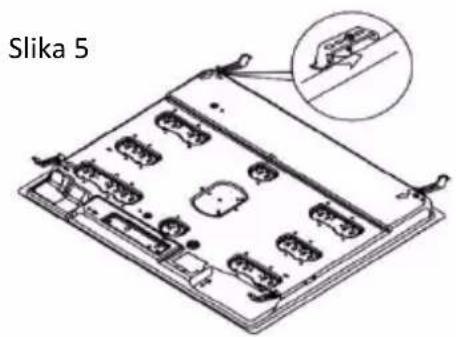

Namestitev pritrdilnih nogic.

Namestite pritrdilne nogice, kot je prikazano na sliki.

Slika 6

1. Steklo

2. Silikonsko tesnilo

3. Silikonsko tesnilo

4. Plošča

5. Priključni pripomoček

6. Vijak

1. Zgornja plošča

2. Površina pulta

3. Priključni zapahi

Kuhališče ima tesnilo, ki preprečuje, da bi tekočine skozi vdolbine stekle v kuhinjski element. Za namestitev tesnila ga nalepite, kot je opisano zgoraj na slikah. Obrnite kuhališče in odstranite zaščitni trak iz gumijastega tesnila ter ga prilepite na kuhališče. Oba konca gumijastega tesnila se morata prilegati natančno skupaj.

Pritrdite namestitvene plošče s pomočjo vijakov, kot je prikazano na sliki 5. Nato kuhališče postavite v odprtino kuhinjskega pulta.

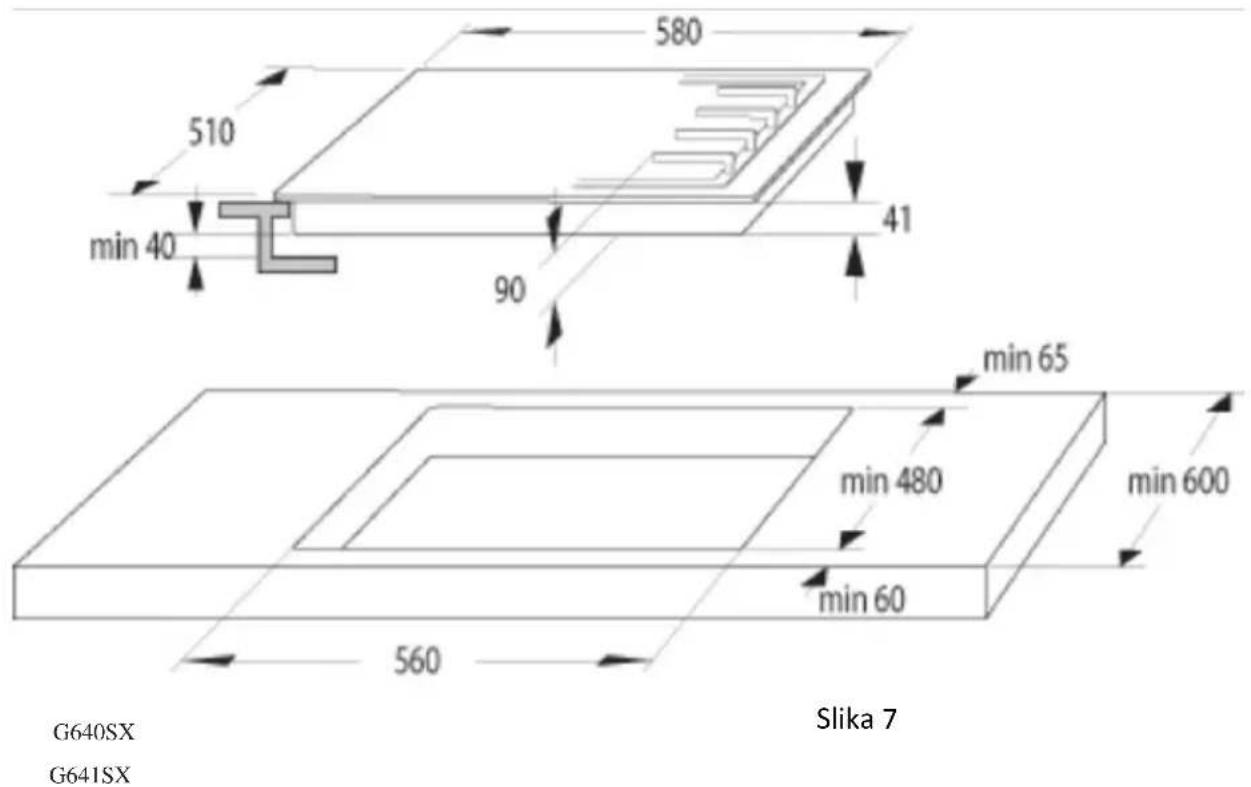

Dimenzije aparata

G640SX
G641SX

Slika 7

Velikost izreza kuhinjskega pulta za postavitev kuhališča je navedena na sliki 7. Kuhališče, ki ste ga predhodno pripravili, postavite v odprtino kuhinjskega pulta, ki je bil izrezan v skladu s temi dimenzijami. Če boste kuhališče uporabljali na vgradni pečici, sledite slikama 8 in 9 za zagotovitev kroženja zraka med pečico in kuhališčem.

Slika 8

Slika 9

Pred uporabo kuhališča odstranite zaščitno folijo s površine inoksa.

Izdelek je potrebno uporabljati z ozemljitvijo! Proizvajalec ne odgovarja za kakršne koli poškodbe, ki bi se lahko pojavile pri uporabi brez ozemljitve.

Nevarnost električnega udara, kratkega stika ali požara zaradi namestitve s strani strokovno neusposobljenih oseb! Izdelek lahko v električno omrežje priključi samo pooblaščena in usposobljena oseba, garancija za izdelek pa začne teči šele po pravilni namestitvi.

⚠️ Nevarnost električnega udara, kratkega stika ali požara zaradi poškodovanega napajalnega kabla! Napajalnega kabla ne udarjajte, prepogibajte in stiskajte ali se z njim dotikajte vročih delov izdelka. Če je napajalni kabel poškodovan, ga mora zamenjati usposobljen električar.

• Podatki za električno napeljavo morajo ustrezati podatkom, navedenim na tipski nalepki enote. Nalepka tipa je vidna na hrbtni ali spodnji strani izdelka.
• Povezovalni kabel izdelka mora biti združljiv s tehničnimi specifikacijami in porabo električne energije;

⚠️ Nevarnost električnega udara! Pred začetkom dela na električni napeljavi, izklopite izdelek iz električnega omrežja.

2.4. Plinski priključek

Vsa dela na plinski opremi in sistemih morajo izvajati pooblaščene in usposobljene osebe.

Pred namestitvijo preverite, ali so pogoji za lokalno distribucijo (vrsta plina in tlak plina) združljivi z nastavitvami izdelka.

2.4.1. UNP priključek

Prepričajte se, da sta cev za plin in regulator, ki ju uporabljate z vašim kuhališčem, zanesljivi. Namestite cev za distribucijo plina na cev na zadnji strani kuhališča in jo privijte s kovinsko sponko in izvijačem. (slika 10)

Prepričajte se, da je zadostno pritrjena.

Dolžina cevi za plin ne sme biti daljša od 1500 mm.

Tlak regulatorja, ki se uporablja za UNP, mora biti 300 mmSS in certificiran.

Cev za dovod plina ne sme prehajati skozi vroči del za izdelkom. Cev za plin ne sme preseči temperature 90 °C (stopinj).

Pred uporabo se prepričajte se, da sistem ne pušča plina.

1- G1/2 Nastavek
2- Silikonsko tesnilo
3- G1/2 Dovod cevi (dovod plina)
4- Kovinska sponka
5- Cev za plin (notranji premer 8 mm)

Slika 10

2.4.2. Priključek za ZP (zemeljski plin)

1- G1/2 Nastavek)
2- Silikonsko tesnilo
3- G1/2 ZP cev (cev za zemeljski plin v skladu s standardom EN 14800)

Slika 11

Če je vaš izdelek nastavljen na zemeljski plin, ga povežite s plinovodom s strani serviserja, ki je povezan s pooblaščenim distribucijskim podjetjem za zemeljski plin. Priključek za zemeljski plin vaše naprave je ½".

Ko želite izdelek pretvoriti iz UNP-ja v zemeljski plin ali iz zemeljskega plina v UNP, se obrnite na najbližji servis in izvedite potrebne nastavitve pretvorbe plina.

2.5. Pregled tesnitve plina

Odprite ventil regulatorja ali zemeljskega plina in preverite, ali obstaja puščanje plina tako, da na priključek nanesete veliko vode spenjene z milom.

Nikoli ne preverjajte s plamenom.

2.6. Končni pregled

1. Priključite napajalni kabel in vklopite varovalko.
2. Preverite funkcije izdelka.

2.6.1. Pretvorba UNP-ZP / ZP-UNP

Slika 12

Odstranite pokrov gorilnika in gorilnik, kot je prikazano na sliki 12.

Z nasadnim izvijačem (7mm) odstranite šobo gorilnika kot je prikazano na sliki 12.1

Namestite šobo (D), ki jo želite pretvoriti kot je prikazano na Sliki 12.2. (glejte tabelo 1).

Namestite gorilnik, kot je prikazano na sliki 12.3.

Po pretvorbi vklopite gorilnike in odstranite gumb na nadzorni plošči in prilagodite najnižje plame z zategovanjem ali popuščanjem (Slika 12.4) vijaka na pipi za plinski ventil ali znotraj gredi ventila.

2.7. Odlaganje izdelka

Materiali embalaže so nevarni za otroke. Embalažo shranjujte izven dosega otrok. Embalaža izdelka je narejena iz recikliranih materialov. Odstranite v skladu z navodili za odpadke in razvrščanje. Ne odvrzite je z običajnimi gospodinjskimi odpadki.

2.7.2. Prevoz izdelka

• Hranite originalno škatlo izdelka in izdelek prenesite v to škatlo. Sledite navodilom na škatli. Če originalna škatla ni na voljo, izdelek zavijte z mehurčasto folijo ali v debel karton in ga tesno zalepite.
• Pokrovčke in nastavke gorilnika varno pritrdite z lepilnim trakom.
• Na izdelek ne polagajte drugih predmetov. Izdelek je treba prevažati pokončno.
• Preglejte splošni videz izdelka za morebitne poškodbe, ki bi se lahko zgodile med prevozom.

2.7.3. Odstranjevanje starega izdelka

Zavrzite stari izdelek na okolju prijazen način.

Na tem izdelku je ikona (OEEO), ki kaže, da je treba odpadke električne in elektronske opreme zbirati ločeno. To pomeni, da je treba z recikliranjem ali razstavljanjem opreme ravnati v skladu z direktivo 2002/96/EC, da bi zmanjšali vpliv na okolje. Za več informacij se obrnite na lokalne in regionalne oblasti.

Elektronski izdelki, ki niso predmet nadzorovanega zbiranja odpadkov; Zaradi škodljivih snovi, ki jih vsebujejo, predstavljajo potencialno nevarnost za okolje in zdravje ljudi.

O načinu odstranjevanja izdelka se lahko posvetujete s prodajalcem ali komunalnim centrom za zbiranje odpadkov.

Preden odvržete izdelek, odrežite električni vtič in zlomite ključavnico za zaklep pokrova, će ta obstaja, da otroci ne bodo izpostavljeni nevarnosti.

3. O IZDELKU:

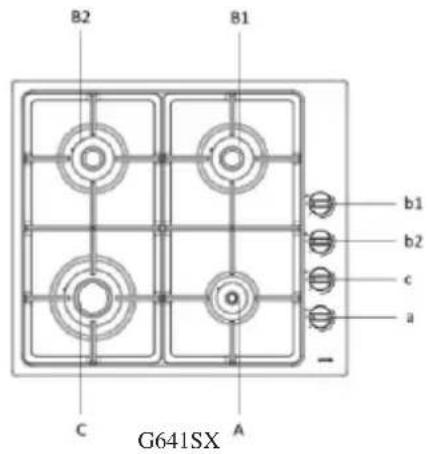

3.1. Splošni izgled

Aa – Pomožni gorilnik
Bb – Srednje-hitri gorilnik
Cc - Hitri gorilnik

3.2. Tehnične specifikacije vašega vgradnega kuhališča Vrednosti porabe

	UNP G30 30 mbar			ZP G20 20 mbar
	Šoba (mm)	Moč (kW)	Poraba (g/h)	Šoba (mm)	Moč (kW)	Poraba (m3/h)
Pomožni gorilnik	0,50	1,00	73	0,70	1,00	0,095
Srednji-hitri gorilnik	0,72	2,00	145	1,03	2,00	0,190
Hitri gorilnik	0,85	2,90	211	1,24	2,90	0,276

Informacije v skladu z uredbo (samo EU) 66/2014

Meritve v skladu s standardom EN60350-2 (G30-30 mbar)

Identifikacija modela	G640SX-G641SX
Tip kuhališča	Plinsko kuhališče
Število plinskih gorilnikov	4
Grelna tehnologija	Plinski gorilnik
Tip plina	G20	G30
Energetska učinkovitost na plinski gorilnik (EEplinski gorilnik) v % srednje-hitri gorilnik	56,79	58,51
Energetska učinkovitost na plinski gorilnik (EEplinski gorilnik) v % hitri gorilnik	54,45	54,07
Energetska učinkovitost za plinsko kuhališče (EEplinskokuhališče) in %	56	57

Podjetje lahko spremeni tehnične specifikacije brez predhodnega obvestila, da izboljša kakovost izdelka.

Ilustracije v priročniku so shematične in se morda ne ujemajo natančno z vašim izdelkom.

Vrednosti, navedene v oznakah na izdelku ali drugih tiskanih dokumentih priloženih izdelku, so vrednosti pridobljene pod laboratorijskimi pogoji v skladu z veljavnimi

standardi. Te vrednosti se lahko razlikujejo glede na uporabo izdelka in okoljske pogoje.

4. UPORABA KUHALIŠČA

4.1. Prva uporaba

Pred uporabo odstranite zaščitno folijo iz inoks površine.

4.2. Prvo čiščenje

Nekateri detergenti ali čistila lahko poškodujejo površino.

1. Odstranite vso embalažo.
2. Obrišite površino izdelka z vlažno krpo ali gobo in ga osušite s suho krpo.

4.3. Pojasnilo glede uporabe plinskega kuhališča:

1: Pritisnite gumb za plinski štedilnik v nasprotni smeri urinega kazalca in ga obrnite v položaj z velikim ognjem.
2: Prižgite iskro gorilnika glede na značilnosti kuhališča.
3: Nastavite na želeno moč plamena.
4: Ko končate s kuhanjem, gumb kuhališča obrnite v smeri urinega kazalca do vrha, da ugasnete gorilnik.

Kontrol:

(1) Potisnite navzdol
(2) Obrnite v levo in držite
(3) Držite 3 sekunde.

Velikost posode in velikost plinskega plamena se morata ujemati.

Prilagodite ga tako, da plamen plina ne sega čez rob posode.

Posodo postavite na sredino gorilnika.

4.4. Varnostna naprava za prekinitev plina

Toplotna naprava aktivira varnostni mehanizem in v primeru prelivanja tekočine takoj izklopi plin v primeru, da zgornji gorilniki ugasnejo.

1: Pritisnite gumb plinskega kuhališča v nasprotni smeri urinega kazalca, da ga obrnete v položaj z velikim ognjem.

2: Prižgite iskro gorilnika glede na značilnosti kuhališča.

3: Po tem, ko se plamen prižge držite gumb še 3-5 sekund, da se varnostni mehanizem vklopi.

4: Če se po pritisku in spustitvi gumba plamen ne prižge, ponovite isti postopek s pritiskom in držanjem gumba 15 sekund.

5: Nastavite na želeno moč plamena.

6: Ko končate s kuhanjem, gumb kuhališča obrnite v smeri urinega kazalca do vrha, da ugasnete gorilnik.

5. NEGA IN ČIŠČENJE

5.1. Splošne informacije

Če izdelek redno čistite se podaljša življenjska doba ter pogoste težave se pojavljajo manj.

Nevarnost električnega udara!

Pred čiščenjem izdelek izključite iz električnega omrežja, da se izognete nevarnosti električnega udara.

Vroče površine lahko povzročijo opekline!

Počakajte, da se izdelek ohladi preden začnete s čiščenjem.

- Izdelek je treba temeljito očistiti po vsaki uporabi. Tako se ostanki hrane zlahka očistijo in se prepreči, da bi se ti ostanki hrane kasneje ob ponovni uporabi zažgali.

- Za čiščenje izdelka ni potrebno posebno čistilno sredstvo. Izdelek očistite z uporabo detergenta za posodo, toplo vodo in mehko krpo ali gobo ter ga posušite s suho krpo.

• Po čiščenju obvezno popolnoma obrišite preostalo tekočino in takoj počistite morebitno razlivanje tekočine hrane.
• Za čiščenje površin in ročajev iz nerjavečega jekla ali inoksa ne uporabljajte čistilnih sredstev, ki vsebujejo kislino ali klor. Očistite z milnico in tekočim detergentom (ki ne povzroča prask), pri čemer pazite, da brišete v eno smer.

Nekateri detergenti ali čistila lahko poškodujejo površino. Ne uporabljajte abrazivnih detergentov, čistilnih praškov / krem ali ostrih predmetov.

Za čiščenje ne uporabljajte parnih čistilnih sredstev.

5.2. Čiščenje nadzorne plošče

Očistite nadzorno ploščo in kontrolne gumbe z mokro krpo in posušite s suho krpo.

Nadzorna plošča se lahko poškoduje! Za čiščenje nadzorne plošče ne odstranjujte kontrolnega gumba.

5.3. Čiščenje kuhališča

Za čiščenje kuhališča ni potrebno nobeno čistilo za kuhališča ali druga posebna čistila. Priporočljivo je, da kuhališče obrišete z mokro krpo, ko je še topel.

6. PREDLOGI ZA ODPRAVLJANJE NAPAK

Kuhališče ne dela.

√ Vtič izdelka morda ni priključen v (ozemljeno) vtičnico. Preverite, ali je vtič priključen.
√ Varovalka je lahko okvarjena ali pregorela. Preverite varovalke v električni razdelilni omarici. Če je varovalka izključena, jo prižgite nazaj.

Kuhališče naredi iskro, ampak se ogenj ne prižge

√ Morda je zmanjkalo plina.
√ Ventil plinske jeklenke ali ventil za zemeljski plin je lahko zaprt.
Če uporabljate zemeljski plin je morda detektor uhajanja plina zaznal uhajanje in prekinil dovod plina.
√ Šoba gorilnika je morda zamašena.

Plamen ne gori dovolj.

√ Morda je zmanjkalo plina.
√ Šoba gorilnika je morda zamašena.

Ko se kuhališče segreva in hladi se sliši kovina.

√ Ko kovinski deli postanejo vroči, se lahko razširijo in povzročijo hrup. To ni znak okvare.

Če težave ne rešite po tem, ko sledite navodilom v tem razdelku, se obrnite na pooblaščeni servis za podporo. Nikoli ne poskušajte sami popraviti okvarjenega izdelka.

5.3. Čišćenje ploče za kuvanje/šporeta....1

1. PREPORUKE ZA REŠENJE PROBLEMA....18

1. Silikonski zaptivač
2. Kopče za spajanje

Ploča za kuhanje ima zaptivku koja sprečava da tečnosti uđu u ormar iz šupljina. Da biste postavili ovu brtvu, zalepite je kao što je opisano na gornjim slikama. Okrenite šporet i uklonite zaštitnu traku gumene brtve i pričvrstite je na ploču za kuhanje. Oba kraja zaptivke treba tačno da se spoje. Montirajte montažne listove pomoću vijaka kao što je prikazano na slici 5. Zatim stavite ploču za kuhanje u otvor na radnoj površini.

Dimenzije uređaja

Za postavljanje vaše ploče za kuvanje/peći, veličina sečenja klupe je navedena na slici 7. Postavite ploču za kuvanje koju ste prethodno pripremili na ploču rezanu u skladu sa ovim dimenzijama. Ako ćete koristiti ploču za kuvanje na ugradbenoj pećnici, molimo slijedite slike 8 i 9 za cirkulaciju zraka između pećnice i ploče za kuvanje.

Slika 8

Slika 9

4.3. Objasnjenja o upotrebi ploče za kuvanje/šporeta na plin:

Pritisnite dugme na plinskoj peći i okrenite ga u smeru suprotnom od kazaljke na satu i okrenite ga u položaj visokog plamena.

2: Upalite svoj upaljač u skladu sa karakteristikama vaše peći.
3: Podesite željeni položaj plamena.
4: Kada je željeno kuhanje završeno, okrenite dugme peći u smeru kazaljke na satu ka vrhu da biste iskliučili greinu ploču.

Kontrola:
(1) Pritisnite
(2) Skrenite levo + zadržite
(3) Držite 3 sekunde zadržite.

Veličina spremnika i veličina plinskog plamena moraju se podudarati.

Treba ga podesiti tako da plamen gasa ne preliva sa dna posude.

Postavite posudu u sredinu nosača lonca.

√Injektor se može začepiti.

Plamen gori manje

5.3. Čišćenje ploče za kuhanje / štednjaka ....17

1. PREPORUKE ZA RJEŠENJA PROBLEMA....18

3.2. Tehničke karakteristike ugradbene ploče za kuhanje/štednjaka

V Može se ubrizgač začepiti.

Kada se proizvod zagrijava i hladi, čuju se metalni zvukovi.

2.5. Kontrola izolace
