G641SX - Пешка GORENJE - Тегін пайдаланушы нұсқаулығы

Құрал түрі	Газ плитасы
Өндіруші	Gorenje
Модель	G641SX
Конфорка саны	4
Газ түрі	Табиғи газ (G20) / Сұйытылған газ (G30)
Кіші конфорка қуаты	1.00 кВт
Орта конфорка қуаты	2.00 кВт
Үлкен конфорка қуаты	2.90 кВт
Газ шығыны (G30) кіші/орта/үлкен	73 / 145 / 211 г/сағ
Газ шығыны (G20) кіші/орта/үлкен	0.095 / 0.190 / 0.276 м³/сағ
Газды қорғау өшіру	Иә (терможұп)
Электр қосылымы	220-240 В, 50/60 Гц
Жер беті материалы	Тот баспайтын болат (Inox)
Басқару	Бұрылатын тұтқалар
Түсі	Тот баспайтын болат
Балалардан қорғау	Жоқ (тек қадағалау)
Импорттаушы	«Горенье БТ» ЖШС, Мәскеу, РФ

Жиі қойылатын сұрақтар - G641SX GORENJE

Конфорка тұтанбаса не істеу керек?

Ашаның жерге тұйықталған розеткаға қосылғанын тексеріңіз. Сақтандырғыштың соғылмағанына көз жеткізіңіз. Газ болса, инжектор бітелген немесе газдың ағу датчигі іске қосылған болуы мүмкін. Баллоннан газды пайдаланғанда, газдың бітпегенін тексеріңіз.

Неге жалын әлсіз?

Әлсіз жалын баллондағы газдың бітуінен немесе инжектордың бітелуінен болуы мүмкін. Газ берілісін тексеріп, қажет болса инжекторды тазалаңыз.

Пісіру бетін қалай тазалау керек?

Жұмсақ жуғыш зат, жылы су және жұмсақ шүберек немесе губка қолданыңыз. Абразивті заттарды, бу тазалағыштарды немесе өткір заттарды пайдаланбаңыз. Тазалағаннан кейін құрғатып сүртіңіз.

Газды қорғау өшіру дегеніміз не?

Құрылғы жалын сөнген кезде (мысалы, сұйықтықтың төгілуіне байланысты) газ берілісін жауып тастайтын терможұппен жабдықталған. Қайта тұтандыру үшін тұтандырудан кейін тұтқаны 3-5 секунд басып тұрыңыз.

Құрылғыны табиғи газдан сұйытылған газға қалай ауыстыруға болады?

Конфорка инжекторларын газ түріне сәйкес келетіндерімен ауыстыру қажет (нұсқаулықтағы кестені қараңыз). Содан кейін клапандағы бұрандамен ең төменгі жалынды реттеңіз. Қызмет көрсету орталығына хабарласу ұсынылады.

Газдың ағуын қалай тексеруге болады?

Қосылыс орындарына мол сабынды көбік жағыңыз. Көпіршіктер пайда болса, ағу бар. Ешқашан тексеру үшін ашық отты қолданбаңыз.

Қыздыру кезінде металл дыбыстары неге естіледі?

Металл бөлшектері қыздыру кезінде кеңейеді және дыбыс шығаруы мүмкін. Бұл қалыпты жағдай және ақаулық емес.

Құрылғыны қалай дұрыс орнату керек?

Орнатуды және газ бен электрге қосуды білікті маман орындауы тиіс. Бөлменің жақсы желдетілуін қамтамасыз етіңіз (ас үй көлемі >20 м³, ауданы >8 м²). Нұсқаулықтағы орнату нұсқауларын орындаңыз.

Балалар үшін қандай қауіпсіздік шаралары маңызды?

Жұмыс істеп тұрған кезде және ол суығанша балаларды құрылғыға жолатпаңыз. Қаптама материалдарын қол жетпейтін жерде сақтаңыз. 8 жасқа дейінгі балалар қараусыз жақын жерде болмауы керек.

Құрылғыны қалай жоюға болады?

Құрылғыны жергілікті ережелерге (WEEE) сәйкес тұрмыстық қалдықтардан бөлек жойыңыз. Жою алдында желілік сымды кесіп, қақпақ құлыптарын сындырыңыз, балалар үшін қауіпті болдырмау үшін.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ G641SX GORENJE

Пайдаланушы нускаулығы

Орнату нускауы

Өзгерту нүсқауы

G640SX

G641SX

Алдымен осы нускаулықты муқият оқып шығыңыз!

Курметті тутынушымыз,

Біз сіздің заманауи қондырғыларда жоғары сапалы түсінікпен өндірілген құрылғыңыздан ең жақсы тиімділікті алғаныңызды қалаймыз.

Сондыктан, кұрылғыны пайдаланбас бұрын осы нұсқаулықты мұқият оқып шығыңыз және оны анықтамалық көз ретінде сақтаңыз. Егер сіз кұрылғыны басқа біреуге берсеніз, оны нұсқаулықпен бірге беріңіз. Пайдалану кезінде пайдаланушы нұсқаулығында көрсетілген барлық нұсқаулар мен ескертулерге кұлақ асыңыз және нұсқауларды орынданыз.

Нускаулыкта қолданылған пиктограммалар және олардың, мағыналары:

	Пайдалану үшін маңызды ақпарат және пайдалы кеңестер
	Өмірге және мүлікке қауіпті жағдайлар туралы ескерту
	Электр тогының соғуы туралы ескерту
	Өрт қаупі туралы ескерту
	Ыстық беттер туралы ескерту

Пайдаланушы нүсқаулығы құрылғыны тез және қауіпсіз пайдалануға көмектеседі.

• Кұрылғыны орнатпас және пайдаланбас бұрын пайдаланушы нұсқаулығын оқып шығыңыз.
• Кауіпсіздікке қатысты нүсқауларын міндетті түрде орынданыз.
• Сізге кейінірек кажет болуы мумкін болғандықтан нұсқаулықты оңай қол жетімді жерде сақтаңыз.
  • Кұрылғымен бірге берілген басқа құжаттарды да оқыңыз.

Осы пайдаланушы нүсқаулығы басқа модельдерде де қолданылуы мүмкін екенін ұмытпаңыз. Модельдер арасындағы айырмашылықтар нүсқаулықта нақты көрсетілген.

МАЗМУНЫ

1.1. Жалпы қауіпсіздік ....3

1.2. Балалардың қауіпсіздігі......5

1.3. Электр жұмыстарындағы қауіпсіздік....5

1.4. Пайдалану мақсаты 5

1. OPHATY 6

2.1. Кұрылғыны қолданар алдында ....6

2.2. Орнату және қосылымдар ....7

2.3. Электр косылымы....10

2.4. Газды косу 10

2.5. Газ өткізбеушілігін тексеру....12

2.6. Соңғы тексеру....12

2.7. Кұрылғыны қоқыска тастау....13

1. КУРЫЛФЫ ТУРАЛЫ: 14

3.1. Жалпы көрініс....14

3.2. Сіздің кіріктірілген құрылғыңыздың техникалық сипаттамалары ..... 14

1. ПЛИТАНЫ ПАЙДАЛАНУ 15

4.1. Алғаш рет пайдалану....15

4.2. Алғаш рет тазалау 15

4.3. Газ плитасын пайдалануға қатысты түсіндірме:....15

4.4. Газды ажырату үшін қауіпсіздік аппараты ......16

5.3. Плитаны тазалау ....17

Бүл бөлімде адамның жаракат алуы немесе материалдық шығындар қаупінің алдын алуға көмектесетін қауіпсіздік нұсқаулары бар. Егер осы нұсқаулар орындалмаса, кез келген кепілдік жарамсыз болады.

1.1. Жалпы қауіпсіздік

- Осы құрылғы, өздерімен бірге олардың қауіпсіздігіне жауап беретін немесе құрылғыны пайдалануға қатысты нұсқаулар беретін адам болмаса; физикалық, эмоционалдық немесе ақыл-ой қабілеттері шектеулі немесе білімсіз немесе тәжірибесіз адамдардың (соның ішінде балалардың) пайдаланыуна арналмаған. Балаларды бақылай отырып, олардың құрылғымен ойнауына ешкашан рүқсат етпеу керек.

- Күрылғыны «Техникалық сипаттамалар» кестесіндегі мәндерге сәйкес келетін сақтандырғышпен қорғалған штепсельдік розеткаға/желіге қосыңыз.

- Трансформаторды іске қосып немесе қоспай пайдаланатын кезде, жерлендіру қондырғысын білікті электрикке орнатқызуды ұмытпаңыз. Біздің компаниямыз жергілікті ережелерге сәйкес жерлендірусіз қолданылған жағдайда түындауы мүмкін кез-келген зақым үшін жауапкершілік көтермейді.

- Егер куат сымы/штепселі ақаулы болса, құрылғыны пайдаланбаңыз. Уәкілетті сервиске қоңырау шалыңыз.

- Егер құрылғыда ақау болса немесе елеулі зақым болса, құрылғыны пайдаланбаңыз.

- Күрылғыға ешқандай жөндеу жасамаңыз немесе өзгертпеніз. Дегенмен, сіз кейбір мәселелерді шеше аласыз; Мәселелерді шешуге арналған кеңестер үшін 19-бетті қараңыз.

- Күрылғыны оған су шашып немесе су құйып ешкашан жумаңыз! Ток соғу қаупі бар!

- Дәрі қабылдау және/немесе алкогольді ішімдіктерді пайдалану секілді, сіздің ойлау қабілетіңізге әсер етуі мүмкін жағдайларда құрылғыны пайдаланбаңыз

- Орнату, техникалық қызмет көрсету, тазалау және жәндеу кезінде құрылғыны розеткадан ажырату керек.

- Орнату және жәндеу жұмыстарын әрқашан үәкілетті сервис жүзеге асыруы керек. Уәкілеттік берілмеген адамдар жасаған жұмыстардың кесірінен туындауы мүмкін зақымдар үшін өндіруші компания жауап бермейді және құрылғының кепілдігі жарамсыз болады.

- Тамактарыңызда алкогольді қолданған кезде абай болыңыз. Алкоголь, жоғары температурада буланып, ыстық беттерге тиген кезде түтанып кетіп өртке себеп болуы мүмкін.

• Мөрленген қалайы банкалар мен шыны банкілерді қыздырмаңыз. Қысым көтеріліп, банкаларды жарып жіберуі мүмкін.
• Жанғыш заттарды құрылғының жанына қоймаңыз, өйткені жұмыс кезінде шеттері ыстық болады.
• Барлық желдету түтіктерінің айналасын ашық ұстаңыз.
• Күрылғы пайдалану кезінде ыстық болуы мүмкін. Ыстық бөлшектерді, жылыту элементтерін және т.б. ұстамаңыз.
• Әр қолданғаннан кейін құрылғының, сөніп түрғанына көз жеткізіңіз.
• Күрылғы және оның қолжетімді бөлшектері қолдану барысында қызып кетеді.
  • Кұрылғы қосылып түрған кезде оны ұстамаңыз.
• Құрылғының әйнегін тазалау үшін өткір және тесетін заттарды пайдаланбаңыз, мұндай заттар сіздің Құрылғыңызға зақым келтіруі мұмкін.
• Ыстық май өртке әкелуі мүмкін болғандықтан, құрылғы жұмыс істеп түрған кезде қадағалауды төқтатпаңыз.
• Өрт шыкқан жағдайда, өртті сумен сөндіруге тырыспаңыз, құрылғыны дереу электрден ажыратып, дымқыл бір көрпенің көмегімен күйіп түрған бөлікті жабыңыз.
• Бу тазарткышты колданбаныз.
• Егер сіздің плитаңыздың әйнегі сынған болса: Барлық оттықтарды және электр жылытқыштардың барлығын дереу сөндіріп, құрылғыны қуат көзінен ажыратыңыз, құрылғының бетіне қол тигізбеңіз, құрылғыны пайдаланбаныз.
• Плитаның әйнегін тазалау үшін бетті бұзып, әйнектің сынуына әкелетін, абразивті тазартқыш заттарды немесе өткір металл қырғыштарды пайдаланбаңыз.
• Кұрылғыны нейлон, жанғыш және температураға төзімсіз материалдарда қолданбаңыз.

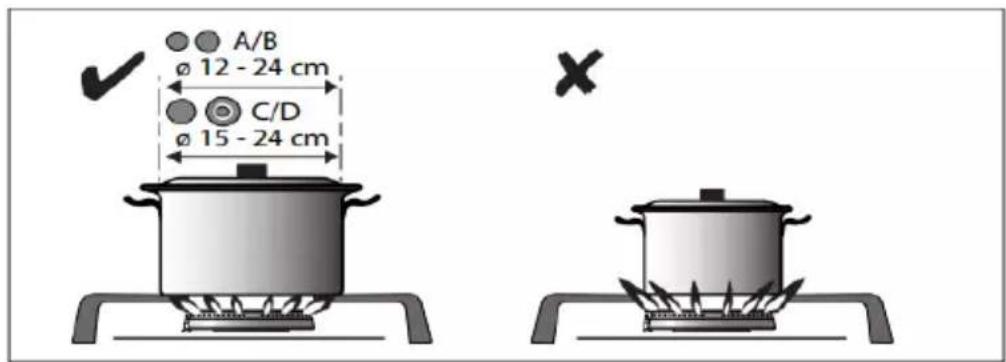

• Плитаның оттықтарына орналастырылатын кәстрөлдер үйлесімді өлшемдерде болуы керек.

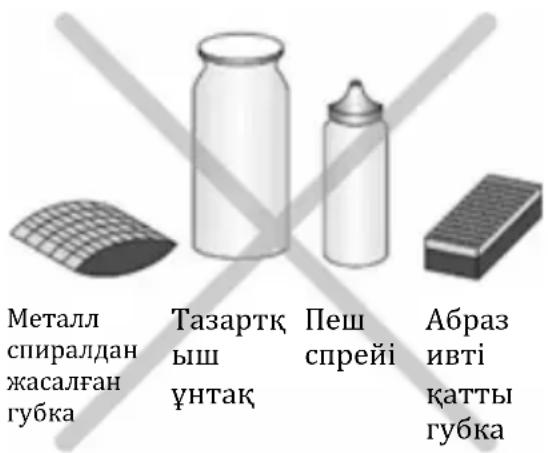

• Плитаның түймелері мен иноксидті беттерін қатты, тырналайтын заттармен сүртпеніз, скотч брайтты пайдаланбаныз.
• Егер оттықтың жалыны кенеттен сөніп қалған болса, оттықты басқару өшіп, кем дегенде 1 минут ішінде қайта қосылмайды.

1.2. Балалардың қауіпсіздігі

Құрылғыны пайдалану кезінде және пайдаланудан кейін салқындағанша құрылғының ашық бөлшектері ыстық болады; балалардан аулак ұстаңыз.

• ЕСКЕРТУ: Плитаның торын қолдану барысында қолжетімді бөлшектері ыстық болуы мүмкін. Жас балаларды құрылғыдан аулак ұстау керек.
• 8 жаска дейінгі балаларға құрылғыға ересек адамдарсыз қол тигізуге болмайды.
• Бүл құрылғыны, егер қауіпсіз пайдалану тәсілдері көрсетілген және қауінтері туралы хабардар етілген жағдайда ғана 8 жастан аскан балалар және/немесе физикалық, сенсорлық немесе ақыл-ой кемістігі барадамдардың пайдалануына болады.
• Балалар құрылғымен ойнамауы керек. Балалардың, тұрақты бақылауда болмаған кезде құрылғыны тазалауына және оған қызмет көрсетуіне болмайды.
• Орам материалдары балалар үшін қауіпті болуы мүмкін. Орам материалдарын балалардың қолы жетпейтін жерде сақтаңыз немесе қалдықтар туралы нұсқауларға сәйкес оларды сұрыптап, қоқыска тастаңыз.

1.3. Электр жұмыстарындағы қауіпсіздік

• Электр жабдықтары мен жүйелерінде жасалатын кез-келген жұмысты уәкілетті және білікті мамандар жүзеге асыруы керек.
• Бул кұрылғы қашықтан басқару жүйесі арқылы басқаруға арналмаған.
• Кез-келген зақым болған жағдайда құрылғыны өшіріп, қуат көзінен ажыратыңыз. Ол үшін үйдегі сақтандырғышты өшіріңіз.
• Сактандырғыш тогының кұрылғының тогына сәйкес келетініне көз жеткізіңіз.

1.4. Пайдалану мақсаты

Бүл құрылғы үйде пайдалануға арналған. Оның коммерциялық мақсатта пайдаланылуына рұқсат етілмейді.

"ЕСКЕРТУ: бүл құрылғыны тек тамақ пісіру үшін пайдалануға болады. Оны бөлмені жылыту сияқты әртүрлі мақсаттарда қолдануға болмайды." Өндіруші, дұрыс пайдаланбау немесе тасымалдау кезінде келтірілген зақым үшін жауапкершілік көтермейді. Сіз сатып алған құрылғының, қызмет ету мерзімі - 10 жыл. Бүл, құрылғының, көрсетілгендей жұмыс істеуі үшін өндірушінің, қажетті қосалқы бөлшектерді сақтау уақыты.

2. OPHATY

2.1. Курылғыны қолданар алдында

Электрлік және/немесе газ қондырғысы сәйкес келетініне көз жеткізіңіз. Олай болмаса, білікті электрик пен сантехникті шақырып кажетті баптауларды жасатыңыз.

Құрылғы орналастырылатын жерді, сондай-ақ электрлік және/немесе газ қондырғысын дайындау тұтынушының жауапкершілігі болып есептелінеді.

Құрылғыны орнату кезінде электр және/немесе газға қатысты жөргілікті стандарттарда көрсетілген ережелер сақталуы керек.

Құрылғыны орнатпас бұрын оның зақымдалмағанын тексеріңіз. Егер құрылғы зақымдалған болса, оны орнатпаңыз. Зақымдалған құрылғыдар сіздің қауіпсіздігіңізге қауіп төндіреді.

Газ жабдықтары мен жүйелеріндегі кез-келген жұмысты тіркелген және білікті адамдар жүзеге асыруы керек.

Құрылғыларда жану нәтижесінде пайда болатын газдарды шығарып тастайтын жүйе жок. Құрылғы, қолданыстағы орнату ережелеріне сэйкес орнатылып, косылуы керек. Желдетуге қатысты қойылған талаптарға ерекше назар аудару керек.

Жану үшін қажетті ауа бөлмедегі ауадан алынады және шығарылған газдар тікелей бөлменің ішіне беріледі.

Бөлменің жақсы желдетілуі сіздің құрылғыңыздың қауіпсіз жұмыс істеуі үшін өте маңызды. Егер бөлмені желдетуге арналған терезелер мен есіктер болмаса, қосымша желдеткіш орнатылуы керек.

Ас үйдің ауданы 8 м²-ден артық болуы керек.

Ас үйдің көлемі 20 м³-ден артық болуы керек.

Түтін мүржасы еденнен 1,80 метр биіктікте, диаметрі 150 мм және сыртқы атмосфераға ашық болуы керек.

Желдету торы ас үй еденіне жақын сыртқы атмосфераға ашылатын түрде кем дегенде75 см² болуы керек.

2.2. Орнату және қосылымдар

2.2.1. Орнатылғанға дейін кіріктірілген плитаны дайындау

Плитаңыздың қаптамасынан шығатын полимерге төңкеріп салып силиконды тартып алыңыз.

Силиконды иноксидті кұрылғыларда иноксидті бетке, ал шыны плита кұрылғыларда әйнек бетіне тартыңыз.

Қаптаманың ішінен шыққан силиконды көрсетілгендей плитаның, айналасына тартыңыз.

Орнату үшін аяктарды қосу

Орнату үшін аяктарды көрсетілгендей

6-cypet

1. Эйнек

2. Силикон тығыздағыш

3. Табандык

4. Косылу аппараты

5. Буранда

5

6

7

8

9

1. Жоғарғы табандық

2. Силикон тығыздағыш

3. Устелдің устіңгі тактайы

4. Косылу ысырмалары

Плитада сүйықтықтың, құыстар арқылы шкафқа ағып кетуіне жол бермейтін тығыздағыш бар. Бүл тығыздағышты орнату үшін, жоғарыда суреттермен сипатталғандай тығыздағышты жабыстырыңыз. Плитаңызды төңкеріп, резеңке тығыздағыштың қорғаныш жолағын алып тастап, оны плитаға жабыстырыңыз, тығыздағыштың екі үшы да бір-біріне сәйкес келуі керек. Орнату пластиналарын бұранданың көмегімен 5-сурette көрсетілгендей етіп орнатыңыз. Содан кейін плитаны пісіру алаңындағы саңылауға салыңыз.

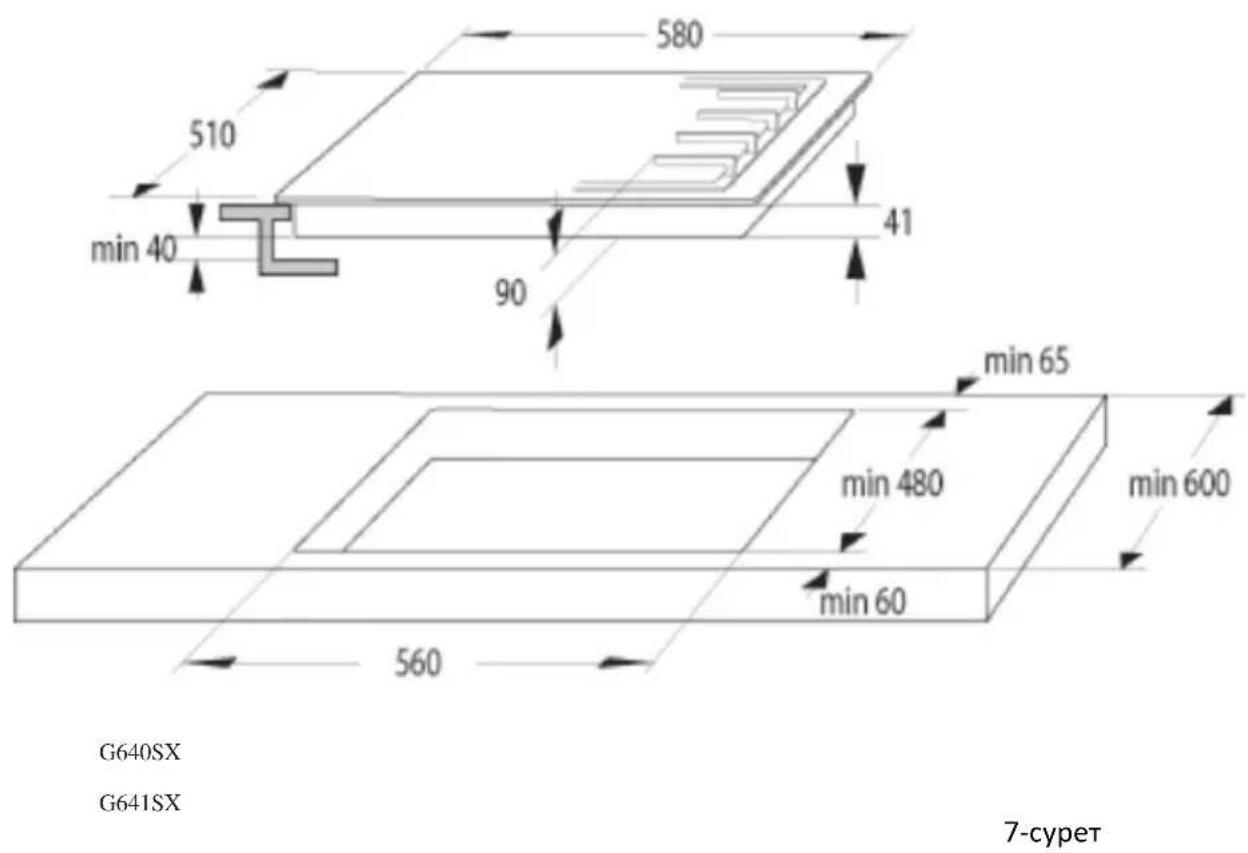

Курылғының өлшемдері

Плитаны орналастыру үшін үстелдің үстіңгі тақтайын кесу өлшемі 7-суретте көрсетілген. Осы өлшемдерге сәйкес кесілген үстіңгі тақтайға бұрын алдын-ала дайындаған плитаны орнатыңыз. Егер сіз плитаны кіріктірілген пеште қолданатын болсаңыз, онда пеш пен плита арасындағы ауа айналымы үшін 8 және 9-суреттерде көрсетілгендерді орындаңыз.

8-cypet

9-cypet

Құрылғыны иноксидті беттегі қорғаныс қабығын алып тастағаннан кейін қолдана бастаңыз.

2.3. Электр косылымы

Құрылғыны міндетті түрде жерге түйықталған сызықпен пайдалану керек! Өндіруші жерге түйықтау сызығынсыз пайдаланылған жағдайда орын алуы мүмкін зақымдарға жауапты болмайды.

⚠️ Кэсіби емес адамдар іске асырған орнатудан түындайтын ток соғу, қысқа түйықталу немесе өрт қаупі! Құрылғыны электр желісіне тек үәкілетті және білікті маман ғана қосуға болады және Құрылғының кепілдігі тек дұрыс орнатқаннан кейін басталады.

⚠️ Куат сымының зақымдануы салдарынан электр тогының соғуы, қысқа түйықталу немесе өрт қаупі! Қуат сымын ұсақтамаңыз, бүктемеңіз немесе қыспаңыз немесе құрылғының ыстық бөлшектеріне тигізбеңіз. Егер қуат сымы зақымдалған болса, оны білікті электрик ауыстыруы керек.

• Куат көзі туралы акпарат құрылғының түр жапсырмасында көрсетілген мәліметтерге сәйкес келуі керек. Түр жапсырмасын құрылғының артынан немесе астынан көруге болады.
• Кұрылғының байланыс кабелі техникалық сипаттамаларға және электр энергиясын тұтынуға сәйкес келуі керек;

Ток соғу қаупі бар! Электр қондырғысында қандай да бір жұмысты бастамас бұрын құрылғыны электр желісінен ажыратыңыз.

2.4. Газды косу

Газ жабдыктары мен жүйелеріндегі кез-келген жұмысты уәкілетті және білікті адамдар жүзеге асыруы керек.

Орнатпас бұрын, жергілікті тарату (газ түрі мен газ қысымы)

жағдайлары құрылғының параметрлеріне сәйкес келетіндігін тексеріңіз.

2.4.1. Сүйылтылған мұнай газын қосу

Плитаңызда қолданылатын газ түтігі мен газ реттегішінің қауіпсіз болуына көз жеткізіңіз. Газды әкелетін түтікті плитаңыздың артындағы түтіктің ұшына салып, оны металдан жасалған қыскыш және бұрағыштың көмегімен қысыңыз. (10-сурет)

Оның қысылғанына көз жеткізіңіз.

Кұрылғының, газ түтігінің, ұзынддығы 1500 мм-ден аспауы керек.

Сүйылтылған мұнай газы үшін қолданылатын реттегіштің қысымы 300ммсс және сертификатталған болуы керек.

Газды экелетін түтік, құрылғының артындағы ыстық бөліктен өтпеуі керек. Газ түтігі 90°C-тан (градус) температурадан аспауы керек.

Колданудың алдында жүйенің газ жібермейтініне көз жеткізіңіз

1- G1/2 Emik(муфта)
2- Силикон төсемі
3- G1/2 Түтіктің кіретін жері (газ қабылдағыш)
4- Металл кыскыш
5- Газ түтігі (ішкі диаметрі 8 мм)

10-cypet

1- G1/2 Emik)
2- Силикон төсемі
3- G1/2 ТГ түтік (EN 14800 стандартына сай табиғи газға арналған түтік)

11-сурет

Егер сіздін, құрылғыңыз табиғи газ үшін реттелген болса, құрылғыңызды тиісті табиғи газды тарату компаниясына қарайтын монтаждау компаниясына қостырыңыз. Құрылғыңыздың табиғи газ қосылымы - «½».

Құрылғыңызды сүйылтылған мұнай газынан табиғи газға немесе табиғи газдан сүйылтылған мұнай газына ауыстырғыңыз келсе, ең жақын сервиске хабарласыңыз және газды конверсиялау үшін қажетті параметрлерді орнатқызыңыз.

2.5. Газ өткізбеушілігін тексеру

Реттегішті немесе табиғи газ клапанын ашып, орнатылған қосылымға көбік сабынды судың көп мөлшерін қолданып, газдың шыққанын/шықпағанын тексеріңіз.

Ешкашан жалынмен тексермеңіз.

2.6. Соңғы тексеру

1. Куат сымын жалғаңыз және құрылғының сақтандырғышын қосыңыз.

2. Функцияларын тексеріңіз.

2.6.1. СМГ-ТГ / ТГ-СМГ конверсиясы

12-cypet

12-суретте көрсетілгендей оттықтың қақпағы мен оттықты көтеріңіз.

12.1-суретте көрсетілгендей 7мм-лік розетка бұрағышының, көмегімен инжекторды бұрап алыңыз.
12.2-суретте көрсетілгендей конверсиялатын инжекторды (D) орнатыңыз.

(1-кестені караңыз)

12.3-суретте көрсетілгендей етіп оттықты орнына салыңыз. Конверсиялауды қамтамасыз еткеннен кейін рет-ретімен оттықтарды жағыңыз және басқару тақтасындағы түймені шешіп алып, газ клапанындағы (12.4 кран) немесе клапан бағанасының ішіндегі бұранданы қатайту немесе босату арқылы төмен жалын мөлшерінің реттелуі қажет.

2.7. Курылғыны қоқыска тастау

2.7.1. Каптаманы жою

Орам материалдары балалар үшін қауіпті. Орам материалдарын балалардың, қолы жетпейтін жерде сақтаңыз.

Кұрылғының орамасы, қайта өнделген материалдардан жасалған.

Калдыктарға қатысты нұсқауларға сәйкес оларды сұрыптап қоқыска тастаңыз.

Оларды кәдімгі үй қоқысымен бірге тастамаңыз.

2.7.2. Кейінірек жүзеге асырылатын тасымалдау

• Кұрылғының түпнұсқалық қорабын сақтаңыз және құрылғыны осы қорапта тасымалдаңыз. Қорапта көрсетілген нұсқауларды орынданаңыз. Егер түпнұсқа қорабы болмаса, құрылғыны көпіршікті орауыш материалымен немесе қалың картонға орап алыңыз және мықтап байлаңыз.
• Какпактар мен кәстрөлдердің тірегіштерін таспамен мыктап бекітіңіз.
• Кұрылғының үстіне басқа заттарды қоймаңыз. Құрылғыны тігінен тасымалдау керек.
• Тасымалдау кезінде орын алған болуы мүмкін кез-келген зақымдарға қарсы құрылғының жалпы түрін тексеріңіз.

2.7.3. Ескі кұрылғыны жою

Ескі құрылғыны қоршаған ортаға зиян тигізбейтіндей етіп тастаңыз.

Бүл құрылғының үстінде, электрлік және электрондық жабдық қалдықтарын бөлек жинау керектігі туралы белгі (WEEE) бар. Бүл дегеніміз, құрылғының қоршаған ортаға әсерін азайту үшін қайта өндеу немесе бөлшектеу туралы ЕО 2002/96/ЕС Еуроодақтық нұсқауға сәйкес іс жүргізу керек екенін білдіреді. Қосымша ақпарат алу үшін жергілікті және аймақтық билік органдарына хабарласыңыз.

Бақылау астында қалдықтарды жинауға процесіне енгізілмеген электрондық құрылғылар; құрамында зиянды заттар болғандықтан, қоршаған ортаға да, адам денсаулығына да қауіп төндіреді.

Сіз құрылғыны қалай тастау туралы үәкілетті сатушыңызға немесе қалалық қоқыс жинау орталығына хабарласа аласыз.

Құрылғыны қоқыска тастамас бұрын, алаларға қауіп төніп қалмас үшін, штепсельдік үшты кесіп алыңыз және бар болса қақпағының құлпын сындырып тастаңыз.

3. КУРЫЛГЫ ТУРАЛЫ:

3.1. Жалпы көрініс

Аа – Кішкентай Оттық
Вb – Орташа Оттык
Сс – Улкен Оттык

3.2. Сіздің кіріктірілген құрылғыңыздың техникалық сипаттамалары

Тутыну көрсеткіштері

(тек ЕО) №66/2014 ережесі бойынша акпарат

EN60350-2 (G30-30 мбар) стандарты бойынша элшеу

Модельді сәйкестендіру	G640SX-G641SX
Плитаның түрі	Газ плитасы
Газ оттықтарының саны	4
Жылыту технологиясы	Газ оттығы
Газдың түрі	G20	G30
Әрбір газ оттығы үшін энергия тиімділігі(Еегас оттығы)%-бен жартылай жылдам оттық	56,79	58,51
Әрбір газ оттығы үшін энергия тиімділігі(Еегас оттығы)%-бен жылдам оттық	54,45	54,07
Газ плитасы үшін энергия тиімділігі (Еегас плитасы),%-бен	56	57

Компания құрылғының сапасын жақсарту үшін алдын-ала ескертусіз техникалық сипаттамаларға өзгерістер енгізе алады.

Нускаулыктағы суреттер схемалық суреттер болып табылады және сіздің, құрылғыңызға дәл сәйкес келмеуі мүмкін.

Құрылғыдағы белгілерде немесе құрылғымен бірге берілген басқа да баспа құжаттарында көрсетілген көрсеткіштер, қолданыстағы стандарттарға сәйкес зертханалық жағдайда алынған көрсеткіштер болып табылады. Бүл көрсеткіштер құрылғыны пайдалану және қоршаған орта жағдайларына байланысты әр түрлі болуы мүмкін.

4. ПЛИТАНЫ ПАЙДАЛАНУ

4.1. Алғаш рет пайдалану

Иноксидті бетіндегі қорғаныс қабығын алып тастағаннан кейін пайдалана бастаңыз.

4.2. Алғаш рет тазалау

Кейбір жуғыш заттар немесе тазартқыш заттар құрылғы бетін зақымдауы мүмкін.

1. Орам материалдарының барлығын алып тастаңыз.
2. Кұрылғының бетін дымқыл шүберекпен немесе губкамен сүртіп, құрғақ шүберекпен сүртіп кептіріңіз.

4.3. Газ плитасын пайдалануға қатысты түсіндірме:

1: Газ плитасының түймесін басып тұрып сағат тіліне қарсы бұраңыз және жоғары отқа қойыңыз.
2: Плитаңыздың ерекшелігіне сәйкес отты жағыңыз.
3: Жалын күйін мөлшерін қалағаныңыздай реттеңіз.
4: Калағаныңыздай пісіру аяқталғаннан кейін, ыстық плитаның комфоркасын өшіру үшін, плитаның түймесін сағат тілінің бағытымен жоғарыға бұраңыз.

Тексеру:

(1) Басыңыз
(2) Солға бұраңыз + басып устап тұрыңыз
(3) 3 секунд басып устап тұрыңыз.

Ыдыстың өлшемі мен газ жалынының мөлшері сәйкес келуі керек. Газдың жалыны ыдыстың түбінен тасымайтындай етіп реттелуі керек. Ыдысты кәстрөл тірегіштерінің дәл ортасына қойыңыз.

4.4. Газды ажырату үшін қауіпсіздік аппараты

Жылу аппараты қауіпсіздік механизмін іске қосады және сүйықтық тасып кеткен жағдайда, жоғарғы оттықтар сөніп қалған жағдайда, газды дереу өшіреді.

1: Газ плитасының түймесін басып тұрып сағат тіліне қарсы бұраңыз және жоғары отқа қойыңыз.

2: Плитаңыздың ерекшелігіне сәйкес отты жағыңыз.

3: Жанғаннан кейін түймені тағы да 3-5 секунд басып тұрып қауіпсіздік жүйесінің іске қосылуын қамтамасыз етіңіз.

4: Егер түймені басып, босатқаннан кейін жанбай қалса, сол әрекетті түймен 15 секунд басып устап турып қайталаңыз.

5: Жалынның мөлшерін калағаныңыздай реттеңіз.

6: Қалағаныңыздай пісіру аяқталғаннан кейін плитаның комфоркасын өшіру үшін, плитаның түймесін сағат тілінің бағытымен жоғарыға бураңыз.

Плита үнемі тазаланып түрса, құрылғының қызмет ету мерзімі артады және жиі кездесетін мәселелер азаяды.

Ток соғу қаупі бар!

Тазалауды бастамас бұрын, ток соғу қаупін болдырмас үшін құрылғыны ток көзінен ажыратыңыз.

Ыстық беттер күйіктерге әкелуі мүмкін!

Тазаламас бұрын, құрылғы суығанша күтіңіз.

- Құрылғыны әр қолданған сайын мұқият тазалап отыру керек. Осылайша, тамақ қалдықтары оңай тазаланады және Құрылғы кейінірек қайта қолданылған кезде бүл қалдықтардың өртенуіне жол берілмейді.

- Кұрылғыны тазалау үшін арнайы тазартқыш қажет емес. Ыдыс сабынды, жылы су мен жұмсақ шүберекпен немесе губкамен тазалап, құрғақ шүберекпен кептіріңіз.

• Тазалап болғаннан кейін қалған сүйықтықтарды толығымен алып тастағаныңызға және тамақ пісіру барысында айналасына шашырап кеткен тамақтарды дереу тазалағаныңызға көз жеткізіңіз.
• Тот баспайтын немесе иноксидті беттер мен түтқаларды тазарту үшін құрамында қышқыл немесе хлор бар тазартқыш заттарды пайдаланбаңыз. Жұмсақ сабынды шуберекпен және сүйық (абразивті емес) жұғыш затпен, бір бағытта сүртуге мән беріп тазалаңыз.

Кейбір жуғыш заттар немесе тазартқыш заттар бетті зақымдауы мүмкін. Абразивті жуғыш заттарды, тазартқыш ұнтақтарды/кремдерді немесе өткір заттарды пайдаланбаңыз.

Құрылғыны тазалау үшін бу тазалағыштарын пайдаланбаңыз.

Баскару панелі мен баскару түткасын дымқыл шуберекпен тазалаңыз құрғақ шуберекпен сүртіп кептіріңіз.

Басқару тақтасы зақымдалуы мүмкін! Басқару тақтасын тазалау үшін басқару тетігін шешіп алмаңыз.

5.3. Плитаны тазалау

Плитаңызды тазалау үшін арнайы плита тазартқыштың немесе басқа арнайы тазартқыш құралдардың қажеті жоқ. Плитаны әлі жылы болған кезде дымқыл шуберекпен сүртуге кеңес беріледі.

6. МЭСЕЛЕЛЕРДІ ШЕШУГЕ АРНАЛФАН КЕНЕСТЕР

Курылғы жұмыс істемейді.

√ Кұрылғының штепселі (жерге тұйықталған) розеткаға қосылмаған болуы мүмкін. Штепселдің розеткаға қосылғанына көз жеткізіңіз.
Сақтандырғыш ақаулы немесе жарылған болуы мүмкін. Сақтандырғыш қорабындағы сақтандырғыштарды тексеріңіз. Егер сақтандырғыш жарылған болса, оны қайтадан іске қосыңыз.

Курылғадан от шығады, бірақ жанбайды.

√ Газ бітіп қалған болуы мүмкін.
√ Цилиндр клапаны немесе табиғи газ клапаны жабық болуы мүмкін.
√ Егер табиғи газ қосылған үйлерде газдың, шығып кетуін анықтайтын детектор болса, ол газдың, шығып кетуді анықтаған және газды ажыратқан болуы мүмкін.
√ Инжектор бітеліп қалған болуы мүмкін.

Жалын элсіз.

√ Цилиндрdegі газ бітіп қалған болуы мүмкін.
√ Инжектор бітеліп қалған болуы мүмкін.

Кұрылғы қызған және салқындаған кезде металл дыбыстары естіледі.

√ Металл бөлшектер қызған кезде олар кеңейіп, дауыс шығаруы мүмкін. Бүл ақаулықтың себебі емес.

Егер сіз осы бөлімдегі нұсқауларды орындағаныңызға қарамастан мәселеңізді шеше алмасаныз, нөміріне қоңырау шалып техникалық қолдау ала аласыз. Жұмыс істемейтін құрылғыны өзіңіз жөндеуге ешқашан тырыспаңыз.
