NÁVOD NA OBSLUHU KAM35 T GORENJE
6-4 Kontrola prítomnosti chladiva
Parametre poistky prístroja:
+ AP-09CR4GEJS00(T3.15A, 250V), + AP-09HR4GFJS01(T5A, 250V),
+ AP-12CR4GFJS00(T3.15A, 250V), + AP-12HR4GFJS00(T3.15A, 250V).
+ AP-09CR4GEJS00(T3.15A, 250V), + AP-09HR4GFJS01(T5A, 250V), + AP-12CR4GFJS00(T3.15A, 250V), + AP-12HR4GFJS00(T3.15A, 250V).
Predná
Zadná
- Pomocou tlačidiel UP a DOWN nastavte správny čas.
- Na rovnakom obvode je použitých príliš veľa prístrojov.
- Filter je špinavý alebo zablokovaný.
Vyčistite filter. • Výstup vzduchu je zablokovaný.
Vyčistite výstup vzduchu.
- Nastavená teplota je príliš vysoká.
Znížte nastavenú teplotu.
Ďakujeme Vám veľmi pekne za zakúpenie tohto klimatizačného zariadenia. Pred inštaláciou a používaním spotrebiča si dôkladne prečítajte tento návod a ponechajte si ho pre prípadné budúce použitie.
| POKNY PRE INŠTALÁCIU | 11 |

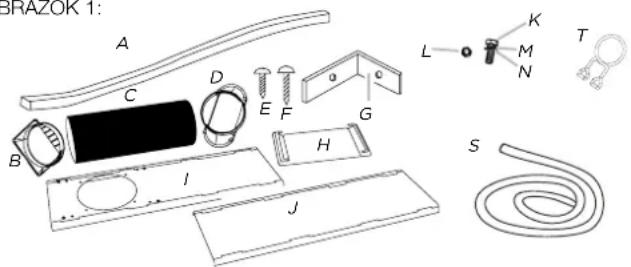

| Nástroje a súčiastky | 11 |
| Požiadavky na umiestnenie | 11 |
| Požiadavky na elektrické napájanie | 12 |
| NÁVOD NA INŠTALÁCIU | 12 |
| Rozbalenie klimatizácie | 12 |

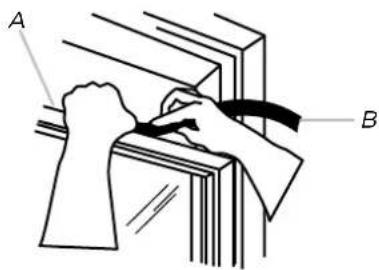

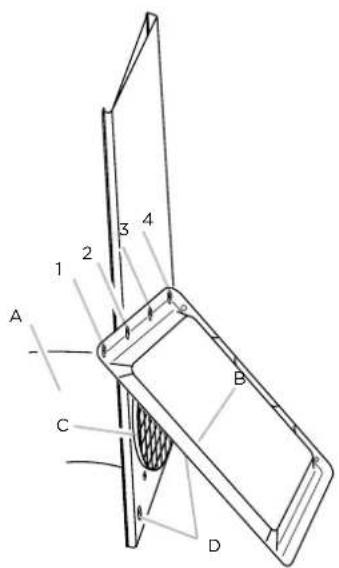

| Umiestnenie a inštalácia klimatizácie (na okno) | 13 |
| Dokončenie inštalácie | 15 |

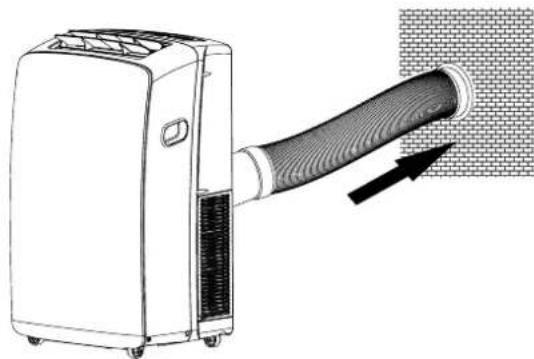

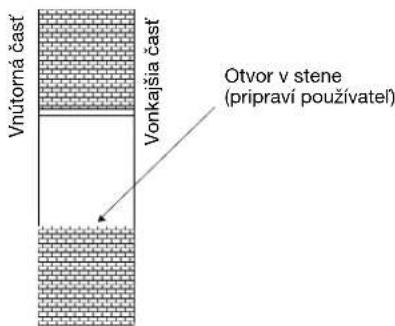

| Inštalácia klimatizácie (cez stenu) | 16 |
| POUŽITIE KLIMATIZÁCIE | 17 |
| Spustenie klimatizácie | 18 |

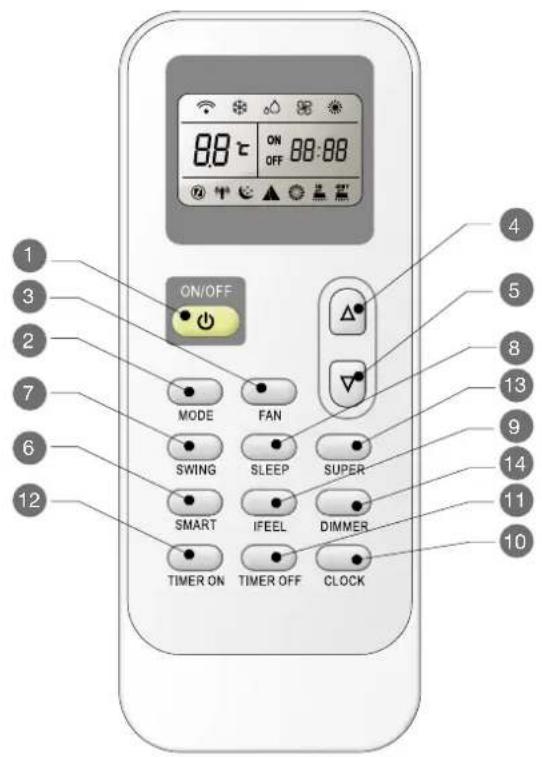

| Používanie dialkového ovládača | 19 |
| Normálne prevádzkové zvuky | 23 |
| ÚDRŽBA KLIMATIZÁCIE | 24 |

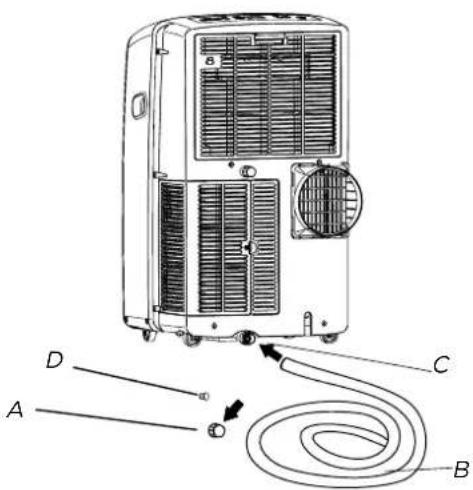

| Vypustenie vody z klimatizácie | 24 |
| Vypustenie vody z klimatizácie ( Modely s vykurovaním) | 24 |
| Čistenie vonkajšieho povrchu | 24 |

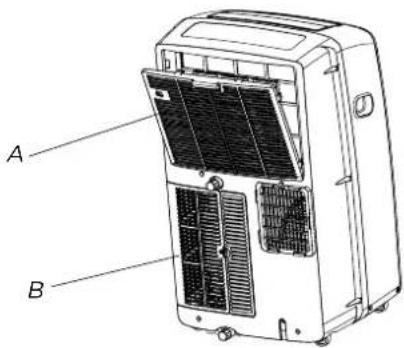

| Čistenie vzduchového filtra | 24 |
| Skladovanie po použití | 24 |
RIEŠENIE PROBLÉMOV 25
BEZPEČNOSTNÉ POKYNY
Toto zariadenie môžu používať deti od veku ôsmich rokov a osoby so zníženými fyzickými, zmyslovými a mentálnymi schopnosťami alebo s nedostatočnými skúsenosťami a znalosťami, ak sú pod dohľadom, alebo boli poučené o bezpečnom používaní zariadenia a ak chápu všetky riziká spojené s jeho používaním. Deti sa so zariadením nesmú hrať. Ak je poškodený prívodný kábel, aby sa zabránilo vzniku nebezpečenstva, musí byť vymenený výrobcom, jeho servisným zástupcom alebo osobou s podobnou kvalifikáciou. Zariadenie musí byť nainštalované v súlade s vnútroštátnymi predpismi pre elektroinštalácie. Rozsah vonkajšieho statického tlaku je od -0.2Pa do 0.2Pa. Držte zariadenie vo vzdialenosti 5 m a viac od horľavých povrchov. Klimatizáciu nepoužívajte vo vlhkej miestnosti, ako je kúpeľňa alebo práčovňa.
OCHRANA ŽIVOTNÉHO PROSTREDIA
Tento spotrebič je vyrobený z recyklovateľného alebo opakovane použiteľného materiálu. Likvidácia musí byť vykonaná v súlade s miestnymi predpismi o likvidácii odpadu. Pred likvidáciou odstráňte napájací kábel tak, aby nebolo možné spotrebič opätovne použiť. Ak chcete podrobnejšie informácie o manipulácii a recyklovaní tohto výrobku, obráťte sa na miestne orgány, ktoré sa zaoberajú separovaným zberom odpadu alebo na predajňu, v ktorej ste spotrebič kúpili.
LIKVIDÁCIA ZARIADENIA
Toto zariadenie je označené v súlade s Európskou smernicou o odpade z elektrických a elektronických zariadení (OEEZ/WEEE) 2012/19/EÚ.
Toto označenie znamená, že sa tento výrobok nesmie likvidovať spolu s bežným komunálnym odpadom v rámci celej EÚ. Aby ste zabránili prípadnému nežiaducemu vplyvu na životné prostredie či ľudské zdravie z nekontrolovanej likvidácie odpadu, recyklujte vaše zariadenie zodpovedne a podporte tak plynulé opätovné využívanie materiálnych zdrojov. Pre vrátenie použitého zariadenia využite zberné miesta, alebo sa obráťte na predajcu zariadení. Produkt vám prevezmú za účelom environmentálne bezpečnej recyklácie.
Bezpečnostné opatrenia pre používanie chladiva R290
Venujte však pozornosť nasledujúcim bodom:
Základné postupy inštalácie sú rovnaké ako pri bežnom chladive (R22 alebo R410A).
VAROVANIE
Bezpečnostné opatrenia pre používanie chladiva R290
Venujte však pozornosť nasledujúcim bodom:
Základné postupy inštalácie sú rovnaké ako pri bežnom chladive (R22 alebo R410A).
1. Preprava zariadení obsahujúcich horľavé chladivo
Pozri prepravné predpisy
Pozri miestne predpisy
3. Likvidácia zariadení, v ktorých sa používajú horľavé chladivá
Pozri vnútroštátne predpisy
4. Uskladnenie zariadení / spotrebičov
Zariadenia musia byť uskladnené v súlade s pokynmi výrobcu.
5. Uskladnenie zabaleného (nepredaného) zariadenia
- Ochranný skladovací obal by mal byť zostavený tak, aby mechanické poškodenie zariadenia v obale nezapríčinilo únik chladiva.
- Maximálny povolený počet zariadení, ktoré môžu byť spoločne uskladnené, bude stanovený podľa miestnych predpisov.
6-1 Kontrola okolia
Pred začatím prác na systémoch, ktoré obsahujú horľavé chladivá, je potrebné vykonať bezpečnostné kontroly, aby sa minimalizovalo riziko vznietenia. Pre opravy chladiaceho systému je potrebné najskôr zabezpečiť nasledujúce bezpečnostné opatrenia, a to pred začatím prác na systéme.
6-2 Pracovný postup
Práce sa musia vykonávať v rámci kontrolného postupu, aby sa minimalizovalo nebezpečenstvo prítomnosti horľavých plynov alebo pár počas prác.
- Všetci pracovníci údržby a ďalší pracovníci v danej oblasti musia byť poučení o povahe vykonávanej práce. Je potrebné vyhýbať sa práci v uzatvorených priestoroch.
- Oblasť okolo pracovného priestoru sa oddelí. Kontrolou horľavého materiálu zabezpečíte, aby boli podmienky v oblasti bezpečné.
6-4 Kontrola prítomnosti chladiva
- Oblasť musí byť skontrolovaná pred začatím prác a počas prác vhodným detektorom chladiva, aby si bol technik vedomý potenciálneho horľavého ovzdušia.
- Uistite sa, že zariadenie na detekciu úniku je vhodné na prácu s horľavými chladivami, to znamená bez iskrenia, dostatočne utesnené alebo iskrovo bezpečné.
VAROVANIE
6-6 Prítomnosť hasiaceho prístroja
- Ak má byť na chladiacom zariadení alebo akýchkoľvek súvisiacich častiach vykonaná akákoľvek tepelná práca, musí byť k dispozícii vhodné zariadenie na hasenie požiaru.
- Do miestnosti s horľavinou umiestnite suchý práškový alebo CO2 hasiaci prístroj.
6-6 Žiadne zdroje vznietenia
- Žiadna osoba vykonávajúca prácu na chladiacom systéme, ktorá zahŕňa akékoľvek práce s potrubím, ktoré obsahuje alebo obsahovalo horľavé chladivo, nesmie používať žiadne zdroje vznietenia takým spôsobom, ktorý môže viesť k riziku vzniku požiaru alebo výbuchu.
- Všetky možné zdroje vznietenia, vrátane zapálenej cigarety, by mali byť udržiavané dostatočne ďaleko od miesta inštalácie, opravy, odstraňovania a likvidácie, pretože môže dôjsť k uvoľneniu horľavého chladiva do okolitého priestoru.
- Pred uskutočnením práce je potrebné preskúmať oblasť okolo zariadenia na zabezpečenie toho, aby sa predišlo riziku vznietenia alebo vzniku požiaru. Rozmiestnia sa tabuľky "Zákaz fajčiť".
6-7 Vetraná oblasť
- Zabezpečte, aby nebola oblasť uzavretá alebo, aby bola dostatočne vetraná predtým, než začnete pracovať na systéme alebo vykonávať akékoľvek práce s použitím tepla.
- Dostatočné vetranie by malo byť zabezpečené počas celého priebehu prác.
- Vetranie by malo bezpečne rozptýliť akékoľvek uvoľnené chladivo a vylúčiť ho pokiaľ možno von do ovzdušia.
- V prípade výmeny elektrických komponentov, musia byť použité vhodné súčiastky so správnou špecifikáciou. Vždy sa musia dodržiavať pokyny výrobcu týkajúce sa údržby a servisu.
- Ak máte nejaké pochybnosti, poraďte sa s technickým oddelením výrobcu.
- Nasledovné kontroly by mali byť vykonané v prípade, že zariadenia používajú horľavé chladivá:
- Veľkosť náplne je v súlade s veľkosťou miestnosti, v ktorej sú nainštalované časti zariadenia obsahujúce chladivo;
– Vetracie zariadenie a vývody fungujú adekvátne a nie sú zablokované;
- Ak sa používa nepriamy chladiaci okruh, sekundárny okruh musí byť skontrolovaný na prítomnosť chladiva;
- Značky na zariadení sú aj naďalej viditeľné a čitateľné. Symboly a značky, ktoré nie sú čitateľné, by mali byť opravené;
- Chladiace potrubie alebo jednotlivé komponenty sú inštalované v takej polohe, v ktorej je nepravdepodobné, že budú vystavené akejkoľvek látke, ktorá by mohla skorodovať komponenty obsahujúce chladivo, pokiaľ nie sú tieto komponenty vyrobené z materiálov, ktoré sú v podstate odolné voči korózii, alebo sú správne chránené pred koróziou.
VAROVANIE
- Oprava a údržba elektrických komponentov musí zahŕňať počiatočné bezpečnostné opatrenia a postupy kontroly komponentov.
- Ak sa vyskytne porucha, ktorá by mohla ohroziť bezpečnosť, nesmie byť k zariadeniu pripojený žiadny elektrický zdroj, kým nebude problém uspokojivo vyriešený.
- Ak nie je možné problém okamžite odstrániť, ale je nutné, aby zariadenie pokračovalo v prevádzke, príjmite primerané dočasné riešenie.
- Majiteľovi zariadenia toto musí byť oznámené, aby boli všetky zúčastnené strany informované.
- Počiatočné bezpečnostné kontroly musia zahŕňať:
- Vypúšťanie kondenzátorov: toto musí byť vykonané bezpečným spôsobom, aby sa zabránilo vzniku iskier;
- Žiadne elektrické komponenty a elektrické vedenie nie je odokryté počas doplňovania chladiva, obnovovania alebo čistenia systému; – Zariadenie je neustále uzemnené.
- Pri opravách zapečatených komponentov musia byť všetky elektrické zdroje odpojené od zariadenia, na ktorom prebiehajú práce, a to pred tým, než dôjde k odmontovaniu akýchkoľvek zapečatených krytov atď.
- Ak je nevyhnutné mať pripojený zdroj elektrickej energie k zariadeniu počas servisu, potom musí byť na najkritickejšom mieste umiestnené trvalo fungujúce zariadenie na detekciu úniku, ktoré upozorňuje na potenciálne nebezpečnú situáciu.
- Musí sa venovať osobitá pozornosť tomu, aby pri práci na elektrických komponentoch nedošlo k poškodeniu krytu tak, aby bola znížená úroveň ochrany. Sem patrí poškodenie káblov, nadmerný počet pripojení, koncovky nekorešpondujúce s originálnymi špecifikáciami, poškodenie tesnenia, nesprávna montáž tesniacich krúžkov atď.
- Uistite sa, či je zariadenie bezpečne namontované.
- Uistite sa, či nie sú tesnenia alebo tesniace materiály znehodnotené tak, že už viac nespĺňajú svoj účel, teda nezabraňujú vnikaniu alebo úniku horľavých výparov. Náhradné diely musia byť v súlade so špecifikáciami výrobcu.
POZNÁMKA:
Použitie silikónového tesniaceho prostriedku môže znížiť efektivitu niektorých typov zariadení pre detekciu úniku. Iskrovo bezpečné komponenty nemusia byť izolované predtým, ako sa bude na nich pracovať.
- Nepoužívajte žiadne trvalé indukčné alebo kapacitné dávky do okruhu bez toho, aby ste sa uistili, že to nepovedie k prekročeniu povoleného napätia a prúdu pre používané zariadenie.
- Iskrovo bezpečné komponenty sú jediným typom komponentov, na ktorých je povolené pracovať v prítomnosti horľavých výparov. Kontrolné zariadenie by malo vykazovať správne hodnoty.
- Komponenty nahrádzajte iba súčiastkami schválenými výrobcom.
- Použitie iných súčiastok by mohlo viesť k vznieteniu uniknutého chladiva vo vzduchu.
VAROVANIE
9. Kabeláž
- Skontrolujte, či kabeláž nebude vystavená opotrebovaniu, korózii, nadmernému tlaku, vibráciám, ostrým hranám alebo iným nepriaznivým vplyvom okolia.
- Kontrola tiež zváži účinky starnutia materiálu či kontinuálnych vibrácií zo zdrojov, akými sú kompresory alebo ventilátory.
- Za žiadnych okolností nesmú byť pri vyhľadávaní a detekcii úniku chladiva využité potenciálne zdroje vznietenia.
- Halogénový horák (alebo iný detektor s otvoreným plameňom) nesmie byť použitý.
11. Metódy detekcie úniku
Nasledujúce metódy detekcie úniku sú považované za akceptovateľné pre systémy, ktoré obsahujú horľavé chladivo:
Elektrické detektory úniku môžu byť použité na detekciu horľavých chladív, ale ich citlivosť nemusí byť adekvátna alebo môžu potrebovať rekalibráciu. (Zariadenie sa kalibruje v mieste, kde sa nenachádzajú žiadne chladivá.) Uistite sa, že detektor nie je potenciálnym zdrojom vznietenia a je vhodný pre použité chladivo. Zariadenie na detekciu únikov bude nastavené na percentuálnu hodnotu LFL chladiva a kalibruje sa na použité chladivo a príslušné percento plynu sa potvrdí (maximálne 25%). Tekutiny pre detekciu úniku sú vhodné pre použitie s väčšinou chladív, ale použitiu saponátov obsahujúcich chlór sa musíte vyhnúť, pretože chlór by mohol v reakcii s chladivom spôsobiť koróziu medeného potrubia. Ak existuje podozrenie na únik, všetky otvorené plamene musia byť odstránené / uhasené. Ak sa nájde únik vyžadujúci spájkovanie na tvrdo, malo by byť zo systému odstránené či izolované (pomocou uzatváracích ventilov) všetko chladivo. Bezkyslíkový dusík (OFN) by mal potom prečistiť systém pred ako aj počas procesu spájkovania.
12. Odstránenie a vyprázdnenie chladiva
- Pri manipulácii s chladiacim obvodom za účelom opráv - alebo za akýmkoľvek iným účelom - musia byť použité konvenčné postupy.
- Je však dôležité, aby sa dodržiavali osvedčené postupy, pretože je potrebné zohľadniť horľavosť. Dodržiavajte nasledujúci postup:
- Odstráňte chladivo; prečistite okruh inertným plynom;
- Vyprázdnite; opäť prečistite inertným plynom; otvorte obvod rezom alebo spájkovaním.
VAROVANIE
- Chladiacu náplň je potrebné vrátiť do správnych vratných fliaš.
- Systém by mal byť prepláchnutý bezkyslíkovým dusíkom (OFN), aby bola jednotka bezpečná.
- Tento proces bude možno potrebné niekoľkokrát zopakovať.
- Na tento účel nesmie byť použitý stlačený vzduch alebo kyslík.
- Prepláchnutie sa dosiahne narušením vákua v systéme s OFN a pokračujúcim plnením dovtedy, kým sa nedosiahne pracovný tlak, následným odvodom do ovzdušia a nakoniec vytvorením vákua.
- Tento proces je potrebné opakovať dovtedy, kým sa v systéme nenachádza žiadne chladivo. Pri použití konečnej náplne OFN by mal byť systém odvzdušnený na atmosférický tlak, aby bolo možné vykonávať prácu.
- Táto operácia je absolútne nevyhnutná v prípade spájkovania na pracovnom potrubí.
- Uistite sa, či výstup pre vákuové čerpadlo nie je v blízkosti žiadnych zdrojov vznietenia a či je dostupné vetranie.
13. Proces plnenia
- Okrem bežných procesov plnenia je potrebné dodržiavať nasledujúce požiadavky: – Zabezpečte, aby pri používaní plniaceho zariadenia nedochádzalo ku kontaminácii rôznych chladív.
- Hadice a potrubia by mali byť podľa možnosti čo najkratšie, aby sa minimalizovalo množstvo chladiva, ktoré sa v nich nachádza. – Plniace fľaše musia byť vo vzpriamenej polohe. – Pred plnením systému chladivom sa uistite, či je chladiaci systém uzemnený. – Označte systém po dokončení plnenia (ak ešte nie je). – Venujte mimoriadnu pozornosť tomu, aby sa chladiaci systém nepreplnil.
– Pred opätovným plnením systému musí byť tlak preskúšaný pomocou OFN.
– Systém musí byť preskúšaný po ukončení plnenia kvôli možnému úniku, ale ešte pred uvedením do prevádzky.
– Následná skúška úniku by mala byť vykonaná pred opustením miesta.
14. Vyradenie z prevádzky
- Pred vykonaním tohto postupu je nevyhnutné, aby bol technik úplne oboznámený so zariadením a všetkými jeho detailmi.
- Odporúčajú sa osvedčené postupy, aby boli všetky chladivá bezpečne obnovené.
- Pred uskutočnením úlohy odoberte vzorku oleja a chladiva pre prípad potreby analýzy pred opätovným použitím získaného chladiva. Je dôležité, aby pred začatím úlohy bola k dispozícii elektrická energia. a) Zoznámte sa so zariadením a spôsobom, akým funguje. b) Elektricky izolujte systém.
VAROVANIE
- Mechanické manipulačné zariadenie je k dispozícii pre prípad potreby manipulácie s tlakovými fľašami chladiva; – Všetky prostriedky osobnej ochrany sú k dispozícii a používajú sa správne; – Proces obnovy je neustále pod dohľadom kompetentnej osoby; – Použité zariadenie a vratné fľaše zodpovedajú príslušným normám.
e) Ak nie je možné dosiahnuť podtlak, vytvorte rozvod tak, aby bolo možné odstrániť chladivo z rôznych častí systému.
f) Uistite sa, že je fľaša pred odstraňovaním chladiva položená na váhach. g) Zapnite prístroj určený na odstránenie chladiva a používajte ho v súlade s pokynmi výrobcu. h) Neprepĺňajte tlakové fľaše. (Množstvo kvapalnej náplne by nemalo presahovať 80 %). i) Neprekračujte maximálny pracovný tlak fľaše, a to ani dočasne. j) Akonáhle boli fľaše správne naplnené a proces bol dokončený, uistite sa, že sú fľaše a všetko vybavenie urýchlene odstránené z oblasti a všetky tesniace ventily zariadenia sú zatvorené. k) Recyklované chladivo sa nesmie plniť do iného chladiaceho systému, pokiaľ nie je vyčistené a skontrolované.
15. Označovanie
- Zariadenie musí byť označené tak, aby bolo zrejmé, že bolo vyradené z prevádzky a zbavené chladiva.
- Štítok musí mať dátum a podpis.
- Uistite sa, že na zariadení sú štítky, ktoré uvádzajú, že zariadenie obsahuje horľavé chladivo.
16. Obnovenie
- Pri odstraňovaní chladiva zo systému, či už pri údržbe alebo vyraďovaní z prevádzky, sa odporúča, aby bolo všetko chladivo odstránené bezpečným spôsobom.
- Pri presune chladiva do tlakových fliaš sa uistite, že boli použité iba vhodné fľaše na zber chladiva.
- Uistite sa, že máte dostatočný počet fliaš na zachytenie celého množstva chladiva zo systému.
- Všetky tlakové fľaše, ktoré majú byť použité, sú určené pre znovuzískané chladivo a sú správne označené (to znamená, špeciálne fľaše určené na zber chladiva).
- Všetky fľaše musia byť vybavené tlakovým poistným ventilom a príslušnými uzatváracími ventilmi v dobrom prevádzkovom stave.
- Prázdne fľaše by mali byť pred procesom vyprázdňovania chladiva zo zariadenia riadne vyprázdnené a ochladené.
- Akékoľvek zariadenie určené pre extrakciu chladiva zo zariadenia by malo byť v dobrom stave, v súlade s inštrukciami vzťahujúcimi sa na použité vybavenie a malo by byť vhodné na zber horľavých chladív.
VAROVANIE
- Okrem toho je potrebné mať k dispozícii správne kalibrované váhy.
- Hadice musia byť kompletné, vybavené spojkami na odpojenie a v dobrom stave.
- Pred použitím zariadenia určeného na zber chladiva skontrolujte, že je v poriadku, bolo správne udržiavané a všetky priradené elektrické komponenty sú utesnené tak, aby sa zabránilo vznieteniu v prípade úniku chladiva.
- V prípade pochybností sa obráťte na výrobcu.
- Znovuzískané chladivo musí byť vrátené dodávateľovi chladiva v na to určených fľašiach a musí byť vybavené príslušným oznámením o preprave odpadu.
- Nemiešajte chladivo v jednotkách pre zber a predovšetkým nie v jednotlivých fľašiach.
- Ak je potrebné vybrať kompresory či kompresorové oleje, uistite sa, že boli vyprázdnené do takej miery, že sa v mazive s určitosťou nenachádza zvyšok horľavého chladiva.
- Vyprázdňovací proces musí prebehnúť pred vrátením kompresora dodávateľovi.
- Pre urýchlenie tohto procesu musí byť použitý len elektrický kompresor.
- Vypúšťanie oleja zo systému sa musí vykonávať bezpečným spôsobom.
VAROVANIE
- Pred presunom klimatizácie sa poraďte so skúsenými servisnými technikmi, ohľadne odpojenia a opätovnej inštalácie jednotky.
- Pod vnútornú alebo vonkajšiu jednotku nesmiete umiestňovať žiadne ďalšie elektrické výrobky, ani iné predmety z vašej domácnosti. Kondenzát kvapkajúci z jednotky by ich mohol zamočiť a tak spôsobiť ich poškodenie alebo poruchu.
- Nepoužívajte iné prostriedky na urýchlenie procesu rozmrazovania alebo na čistenie, než aké odporúča výrobca.
- Zariadenie musí byť umiestnené v miestnosti, kde sa nenachádzajú zdroje vznietenia (napríklad otvorený oheň, plynové spotrebiče alebo elektrické kúrenie).
- Nerobte do zariadenia diery ani ho nespáľte.
- Uvedomte si, že chladivá sú bez zápachu.
- Vetracie otvory by mali byť bez prekážok.
- Zariadenie musí byť umiestnené v dobre vetranom priestore, pričom veľkosť miestnosti by mala zodpovedať požadovanému priestoru daného špecifikáciami zariadenia.
- Zariadenie musí byť umiestnené v miestnosti, kde nie je otvorený oheň (napríklad plynové spotrebiče) alebo zdroje tepla (napríklad elektrické kúrenie v prevádzke).
- Zariadenie musí byť skladované tak, aby sa zabránilo mechanickému poškodeniu.
VAROVANIE
- Každá osoba, ktorá pracuje na chladiacom okruhu alebo na jeho rozvodoch, musí byť držiteľom platného osvedčenia od akreditovaného úradu, ktorý uznáva ich kompetencie pre bezpečnú prácu s chladivami v súlade so špecifikáciami pre túto činnosť.
- Obsluha zariadenia by mala byť vykonávaná len podľa odporúčaní výrobcu.
- Údržba a opravy vyžadujúce asistenciu ďalších povolaných osôb, by sa mali vykonávať pod dohľadom osoby oprávnenej používať horľavé chladivá.
- Nepoužívajte iné prostriedky na urýchlenie procesu rozmrazovania alebo na čistenie, než aké odporúča výrobca.
- Zariadenie musí byť inštalované, prevádzkované a umiestnené v miestnosti s podlahovou plochou väčšou ako:
+ AP-09CR4GEJS00 (10.3 m²), + AP-09HR4GFJS01 (14.4 m²),
+ AP-12CR4GFJS00 (13.6 m²), + AP-12HR4GFJS00 (14.4 m²).
- Potrubie musí spĺňať požiadavky vnútroštátnych predpisov o plyne.
- Priestory, v ktorých sú potrubia s chladivom, musia spĺňať národné predpisy v oblasti plynárenstva.
- Maximálne množstvo chladiva je 0,936 kg.
- Mechanické prípojky použité v interiéri musia byť v súlade s ISO 14903. Ak sa mechanické prípojky znovu použijú v interiéri, potom sa ich tesnenia musia vymeniť za nové. Ak sú prírubové spoje znovu použité v interiéri, mali by byť príruby znovu zhotovené.
- Inštalácia potrubia musí byť obmedzená na minimum.
- Mechanické prípojky musia byť ľahko prístupné na účely údržby.
Vysvetlenie symbolov zobrazených na vnútornej jednotke alebo vonkajšej jednotke.
 | VÝSTRAHA | Tento symbol znamená, že toto zariadenie obsahuje horľavé chladivo.V prípade, že prišlo k úniku chladiva alebo, ak bolo vystavené externému zdroju vznietenia, hrozí nebezpečenstvo vzniku požiaru. |
 | VAROVANIE | Tento symbol znamená, že je potrebné pozorne si prečítať návod na obsluhu. |
 | VAROVANIE | Tento symbol znamená, že osoba vykonávajúca údržbu zariadenia, by sa mala riadiť inštalačnou príručkou. |
 | VAROVANIE | Tento symbol znamená, že sú k dispozícii informácie, napr. v návode na obsluhu alebo inštalačnej príručke. |
Parametre poistiek zariadenia:
- AP-09CR4GEJS00 (T3.15A, 250V), + AP-09HR4GFJS01 (T5A, 250V),
- AP-12CR4GFJS00 (T3.15A, 250V), + AP-12HR4GFJS00 (T3.15A, 250V).
Predná časť

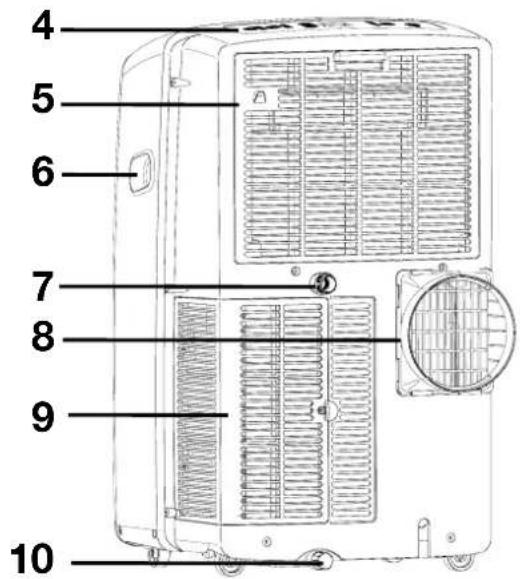

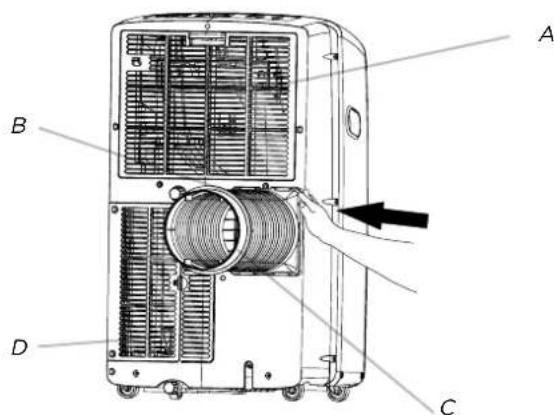

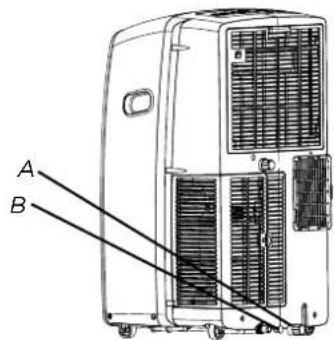

Zadná časť

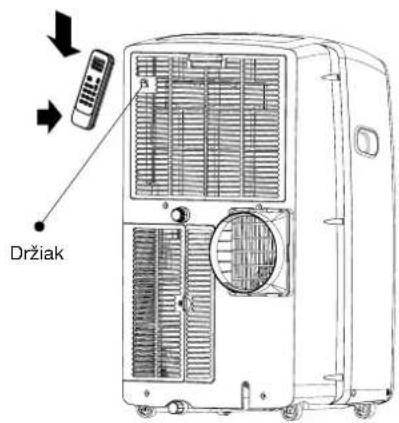

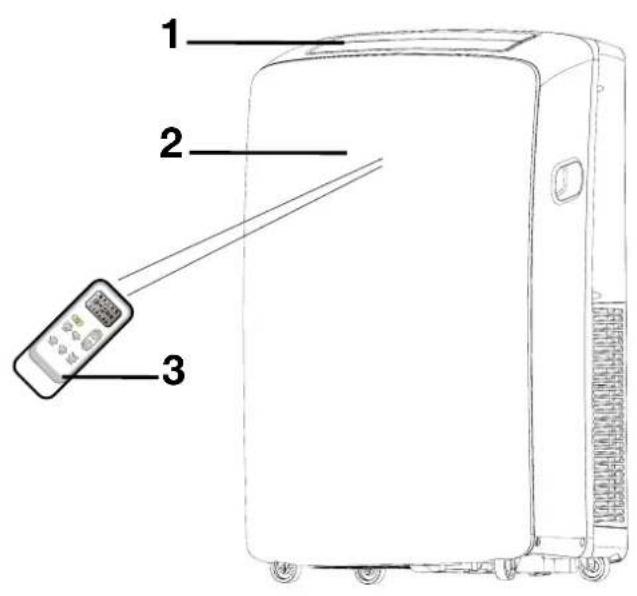

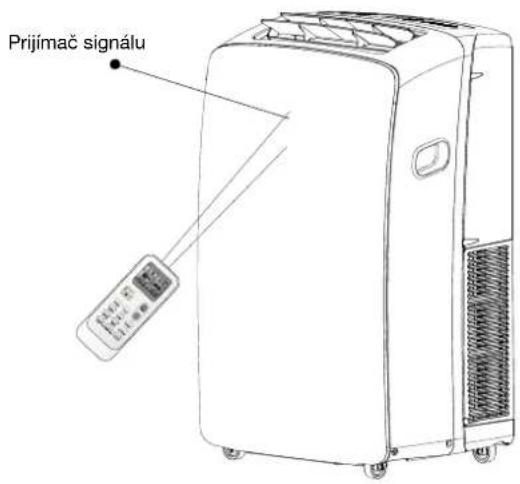

1 Výstup chladného vzduchu 2 Prijímač signálu 3 Diaľkové ovládanie 4 Ovládací panel 5 Prívod výparníka 6 Rukoväť na prenášanie 7 Sekundárny odtok 8 Hadica výstupu vzduchu 9 Prívod kondenzátora 10 Primárny odtok 11 Svorka odtokovej hadice (modely s tepelným čerpadlom) 12 Odtoková hadica (modely s tepelným čerpadlom)
Tieto obrázky sa preto môžu líšiť od klimatizácie, ktorú ste zakúpili.
Bezpečnosť pri používaní klimatizácie
V tomto návode a na vašom zariadení sú uvedené dôležité bezpečnostné upozornenia, ktoré si musíte prečítať a vždy dodržiavať.
Tento symbol vás upozorňuje na možné nebezpečenstvá, ktoré vám či iným osobám môžu spôsobiť zranenie alebo smrť. Po všetkých bezpečnostných upozorneniach nasleduje výstražný symbol alebo slovo " NEBEZPEČENSTVO " alebo "VAROVANIE".
nasledujúci význam:
NEBEZPEČENSTVO
VAROVANIE
Ak okamžite nebudete dodržiavať pokyny, môže dôjsť k smrti alebo vážnemu zraneniu.
Ak nebudete dodržiavať pokyny, môže dôjsť k smrti alebo vážnemu zraneniu.
Všetky bezpečnostné upozornenia vám povedia aké je možné nebezpečenstvo, ako sa vyhnúť prípadnému zraneniu a čo sa môže stať, ak sa nedodržiavajú pokyny.
VÝSTRAHA: Aby sa znížilo riziko požiaru, úrazu elektrickým prúdom alebo poraneniam v dôsledku nesprávneho používania klimatizácie, dodržiavajte tieto základné pokyny:
- Pripojte k uzemnenej zásuvke s 3-kontaktmi.
- Neodstraňujte uzemnenie.
- Nepoužívajte adaptér.
- Nepoužívajte predlžovací kábel.
- Pred údržbou odpojte klimatizačné zariadenie zo siete.
- Pri inštalácii alebo prenose klimatizácie potrebujete 2 alebo viac osôb.
- Pred vyhodením zariadenia je potrebné vybrať von batérie a odovzdať ich na recykláciu.
- Keď potrebujete zariadenie zlikvidovať, obráťte sa na vášho predajcu. Pri nesprávnom odstránení potrubia môže dôjsť k úniku chladiva. Zariadenie recyklujte alebo zlikvidujte ekologicky zodpovedným spôsobom.
- Klimatizačné zariadenie nikdy neskladujte ani neprepravujte prevrátené vrchnou časťou nadol alebo bočne, aby nedošlo k poškodeniu kompresora.
- Zariadenie nesmú používať malé deti alebo zdravotne postihnuté osoby bez dozoru. Osoba môže prísť do kontaktu s materiálmi, ktoré spôsobujú poškodenie kože. Neodborné vypúšťanie chladiva je nezákonné a spôsobuje znečistenie životného prostredia, preto musia tieto činnosti vykonávať iba kvalifikované osoby.
Požiadavky na inštaláciu
Náradie a súčiastky
Pred inštaláciou si pripravte potrebné náradie a súčiastky.
Prečítajte si návod a postupujte podľa pokynov uvedených v ňom.
Potrebné náradie
- Krížový skrutkovač • Pílka
- Ceruzka
- Nožnice
- Akumulačná vítačka a vrták 1/8 palca
Dodávané súčiastky
Spoločnosť poskytuje iba jeden návod na inštaláciu prenosnej klimatizácie. Pozri "Inštalácia klimatizácie" (P4-P8).
OBRÁZOK 1:
A. Penové tesnenie B. Príruba C. Flexibilná odtoková hadica D. Okenný vývodný adaptér E. Skrutky 1/2 palca (2) F. Skrutky do dreva (4) G. Držiak okna (2) H. Kryt proti dažďu I. Vonkajšia časť posúvača
J. Vnútorná časť posúvača K. Skrutky (4) L. Matice (4) M. Pružné podložky (4) N. Ploché podložky (4) O. Nástenný kryt P. Vývodný adaptér Q. Dlhé skrutky do dreva (3) R. Plastové hmoždinky (3) S. Odtoková hadica (1) (režim kúrenia) T. Svorka odtokovej hadice (1) (režim kúrenia)
Požiadavky na umiestnenie
POZNÁMKY:
- Flexibilná odtoková hadica umožňuje umiestnenie klimatizácie vo vzdialenosti 60 cm až 170 cm od okna alebo dverí. Pre zariadenia s prídavným ohrevom musí byť minimálna vzdialenosť od horľavých materiálov 100 cm.
- Prenosné klimatizácie sú navrhnuté ako doplnkové chladenie miestnosti.
Vertikálne posuvné okno
Horľavý povrch
100 cm
60 cm - 170 cm
Horizontálne posuvné okno
Horľavý povrch
100 cm
60 cm - 170 cm
POZNÁMKY:
- Pre zabezpečenie správneho vetrania, dodržujte minimálnu požadovanú vzdialenosť výstupu vzduchu od steny alebo inej prekážky 60 cm.
- Neblokujte výstup vzduchu.
- Zabezpečte ľahký prístup k uzemnenej 3-kontaktnej zásuvke.
Požiadavky na elektrické napájanie
Nedodržanie týchto pokynov môže viesť k smrti, požiaru alebo úrazu elektrickým prúdom.
- Prenosná klimatizácia sa musí pripojiť k 220-240V, 50 Hz sieti s uzemnenou 3-kontaktnou zásuvkou a 20A poistkou.
- Odporúča sa použitie poistky s časovým oneskorením alebo ističa.
- Celá elektroinštalácia musí byť v súlade s miestnymi a vnútroštátnymi predpismi v oblasti elektriky a musí byť inštalovaná kvalifikovaným elektrikárom. Ak máte akékoľvek otázky, kontaktujte kvalifikovaného technika.
Pokyny pre inštaláciu
Rozbalenie klimatizácie
Na presun a inštaláciu klimatizácie sú potrebné dve alebo viac osôb. V opačnom prípade môže dôjsť k poraneniu chrbta alebo inému zraneniu.
- Na odstraňovanie pásky alebo lepidla nepoužívajte ostré nástroje, horľavé kvapaliny, abrazívne čistiace prostriedky ani nedrhnite s alkoholom. Tieto prostriedky môžu poškodiť povrch klimatizácie.
- S klimatizáciou zaobchádzajte opatrne.
Inštalácia odtokovej hadice a adaptéra
- Klimatizáciu premiestnite na požadované miesto. Pozri "Požiadavky na umiestnenie."
- Upevnite prírubu na flexibilnú odtokovú hadicu. Otáčajte proti smeru hodinových ručičiek, až kým nezapadne na miesto.
- Vložte prírubu do otvoru na zadnej strane klimatizácie.
- Posunutím dole zaistíte hadicu na mieste.
A. Prívod výparníka B. Príruba C. Flexibilná odtoková hadica D. Prívod kondenzátora
Inštalácia na okno
Súprava posúvačov okien bola navrhnutá tak, aby vyhovovala väčšine štandardných vertikálnych a horizontálnych okien. Klimatizáciu premiestnite na požadované miesto. Pozri "Požiadavky na umiestnenie."

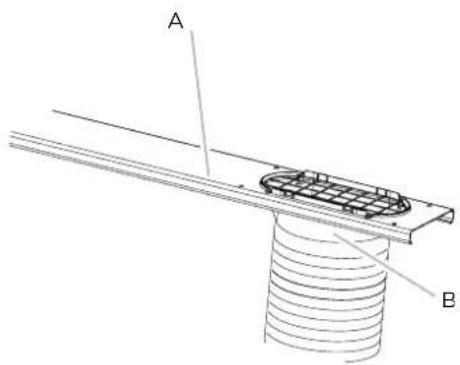

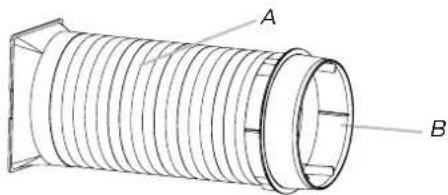

- Vložte okenný vývodný adaptér do otvoru na posúvačoch okien.
A. Okenná súprava posúvačov
B. Vývodný adaptér okna
Inštalácia odtokovej hadice a adaptéra
- Použite 2 skrutky, podložky a matice (dodané), pripevnite kryt proti dažďu na posúvač okien pre vertikálnu alebo horizontálnu inštaláciu.
POZNÁMKY:
- Otvory na posúvačoch okien sú umiestnené pre upevnenie krytu proti dažďu pre vertikálnu alebo horizontálnu inštaláciu.
- Vložte ďalšie 2 skrutky, podložky a matice (dodané) do voľných otvorov posúvača okien, aby nedochádzalo k vnikaniu vlhkosti cez posuvnú súpravu.

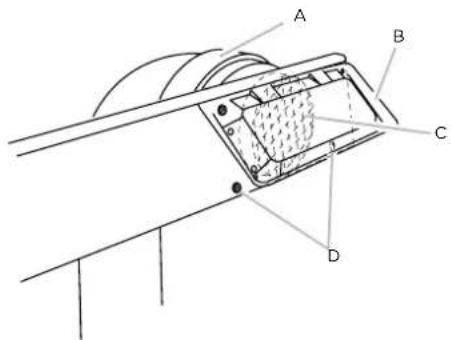

Kryt proti dažďu - vertikálna inštalácia
A. Vývodný adaptér okna B. Kryt proti dažďu C. Výstupná mriežka
D. Skrutky vložené do voľných otvorov v okennej posuvnej súprave
POZNÁMKY: Štyri otvory v kryte proti dažďu pre vertikálnu inštaláciu. Vložte 2 skrutky "1" "3" alebo "2" "4".
A. Vývodný adaptér okna B. Kryt proti dažďu C. Výstupná mriežka D. Skrutky vložené do voľných otvorov v okennej posuvnej súprave
- Otvorte okno.
- Zmerajte okenný otvor.

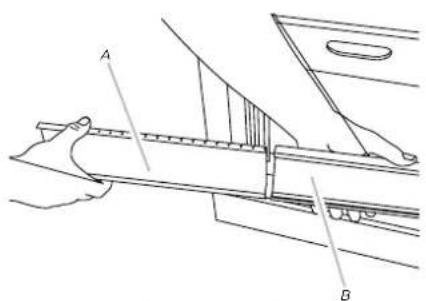

- Ak je okenný otvor príliš úzky pre súpravu posúvačov okien, odstráňte vnútornú časť posúvača zo súpravy.
A. Vnútorná posuvná časť
B. Vonkajšia posuvná časť
- Pilkou odrežte vnútornú časť posúvača, aby sa zmestila do otvoru v okne.
- Nasuňte vnútornú časť posúvača do vonkajšej časti posúvačov okien.
- Položte posúvač okien do okna, roziahnite ho tak, aby zodpovedal šírke okna. Uistite sa, že kryt proti dažďu je na vonkajšej strane okna.
POZNÁMKA: Pre inštaláciu posuvného krídla je možné inštalovať súpravu posúvačov okien vertikálne s otvorom súpravy v spodnej časti.

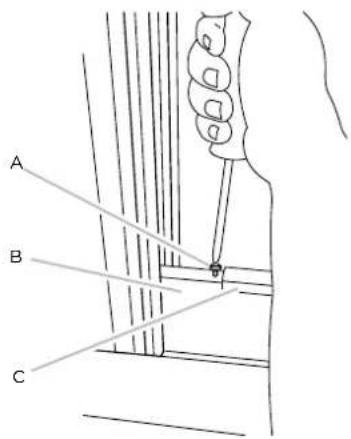

- Vložte 1/2" skrutku (dodané 2) do otvoru vnútornej časti posúvača, ktorý je najbližšie k vonkajšej časti posúvača.
A. ½" skrutky (dodané 2)
B. Vnútorná posuvná časť
C. Vonkajšia posuvná časť
- Zatvorte okno a zaistite posúvače okien.
A. K prenosnej klimatizácii
B. Vonku
C. Kryt proti dažďu
D. Okenná posuvná súprava
E. Vývodný adaptér okna
F. Flexibilná odtoková hadica
- Umiestnite držiak okna na hornú stranu spodného dielu okna a oprite o horné okenné krídlo.
- Použite 1/8" vrták na vyvŕtanie diery cez otvor v držiaku.
- Pripevnite držiak okna k okennému krídlu skrutkou do dreva (dodané 4) pre zaistenie okna na mieste.
A. Horný okenný diel
B. Držiak okna
- Vložte penové tesnenie za hornú časť spodného okenného krídla a sklo horného okna.
A. Horná časť spodného okenného krídla
B. Penové tesnenie
VAROVANIE
Nedodržanie týchto pokynov môže viesť k smrti, požiaru alebo úrazu elektrickým prúdom.
- Pripojte k uzemnenej zásuvke s 3-kontaktmi.

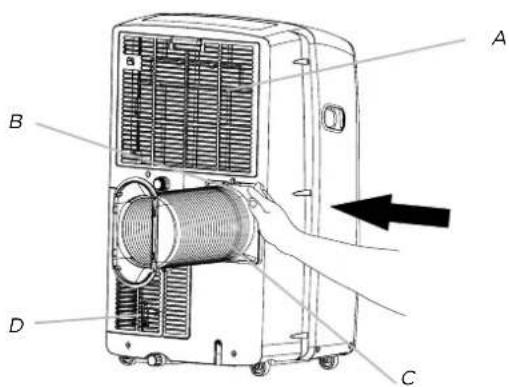

Inštalácia odtokovej hadice a adaptéra
- Klimatizáciu premiestnite na požadované miesto. Pozri "Požiadavky na umiestnenie."
- Upevnite prírubu na flexibilnú odtokovú hadicu. Otáčajte proti smeru hodinových ručičiek, až kým nezapadne na miesto.
- Upevnite okenný vývodný adaptér na flexibilnú odtokovú hadicu. Otáčajte proti smeru hodinových ručičiek, až kým nezapadne na miesto.
- Vložte prírubu do otvoru na zadnej strane klimatizácie.
- Zasunutím dolu zaistite hadicu na mieste.
A. Prívod výparníka
B. Príruba
C. Flexibilná odtoková hadica
D. Prívod kondenzátora
Vyvrtajte otvor pre nástenný kryt
- Zvoľte pozíciu nástenného krytu podľa pozície montážneho dielu.
- Vyvŕtajte otvor do steny. Otvor musí byť o niečo väčší ako nástenný kryt.
- Namontujte nástenný kryt do otvoru v stene, aby ste udržali stenu čistú, upevnite pomocou štyroch skrutiek.
Zasuňte nástenný vývodný adaptér do krytu steny
- Vložte zostavu s prírubou do nástenného krytu na stene.
Zasuňte nástenný vývodný adaptér do krytu steny.
Správne používanie klimatizácie vám pomôže dosiahnuť najoptimálnejšie výsledky.
Táto časť popisuje správnu obsluhu klimatizácie.
DÔLEŽITÉ:
- Na displeji klimatizácie je zobrazená nastavená teplota.
- Len v pohotovostnom režime displej zobrazuje teplotu okolia.
- Pri zmene režimu počas prevádzky klimatizácie sa kompresor zastaví na 3-5 minút.
- Ak počas tohto časového intervalu stlačíte tlačidlo, kompresor sa nespustí ďalších 3 až 5 minút.
- V režime chladenia alebo sušenia sa kompresor a ventilátor zastavia, keď izbová teplota dosiahne nastavenú hodnotu.
POZNÁMKA:
V prípade výpadku elektriky bude klimatizácia po obnovení napájania pracovať podľa predchádzajúceho nastavenia.
Prevádzkové podmienky
| COOLING (CHLADENIE) | Najlepšia izbová teplota pre prácu spotrebiča je 21°C~35°C |
| HEATING (VYKUROVANIE) | Najlepšia izbová teplota pre prácu spotrebiča je 7°C~20°C |
| DRY (SUŠENIE) | Najlepšia izbová teplota pre prácu spotrebiča je 19°C~35°C |
Niektoré výrobky môžu dosahovať teplotu nad vymedzené hranice. V špecifických situáciách kontaktujte predajcu. Ak klimatizácia pracuje v režime COOLING alebo DRY dlhší čas pri otvorenom okne alebo dverách a keď je vlhkosť vzduchu nad 80%, môže rosiť z výtoku.

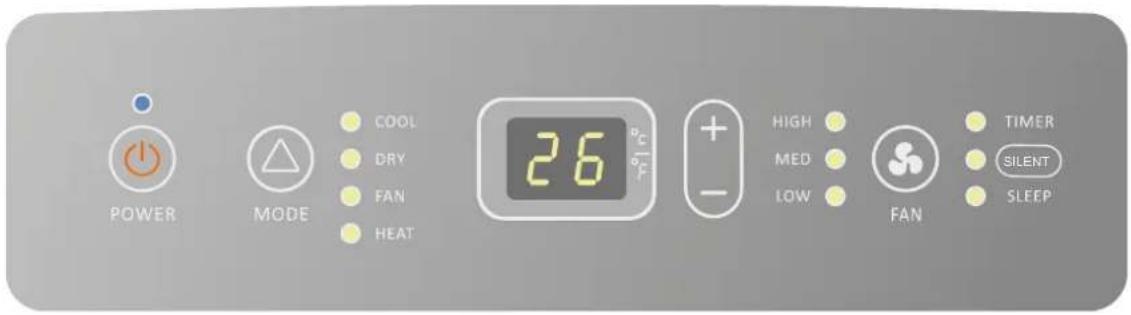

POZNÁMKA: Symboly sa môžu od týchto modelov líšiť, ale ich funkcie sú obdobné.
- Zvoľte režim. Pozri "MODE".
- Zvoľte rýchlosť ventilátora. Pozri "FAN".
- Nastavte teplotu. Pozri "TEMPERATURE".
- Stlačením tlačidla POWER spustite klimatizáciu.
POWER
POZNÁMKA:
Keď sa klimatizácia zapne, bude pracovať podľa predchádzajúceho nastavenia.
- Stlačte a uvoľnite tlačidlo MODE, kým neuvidíte na displeji blikať symbol požadovaného režimu.
MODE
- Vyberať si môžete medzi Cooling (chladenie), Dry (sušenie), Fan Only (len ventilátor) alebo Heating (vykurovanie). Chladenie chladí miestnosť. Stlačením FAN zvoľte vysokú, strednú alebo nízku rýchlosť. Stlačením tlačidla Plus alebo Mínus nastavíte teplotu.
COOL
Dry - vysuší priestor. Klimatizácia automaticky zvolí teplotu. Ventilátor pracuje len na nízkej rýchlosti.
DRY
POZNÁMKA: Režim sušenia nie je možné použiť na chladenie miestnosti. Režim FAN ONLY spustí len ventilátor. Stlačením tlačidla FAN zvoľte vysokú, strednú alebo nízku rýchlosť.
FAN
Vykurovanie - vyhreje miestnosť. Stlačením tlačidla FAN zvoľte vysokú, strednú alebo nízku rýchlosť. Stlačením tlačidla PLUS alebo MINUS nastavte teplotu.
POZNÁMKA: Vykurovanie NIE JE dostupné pre klimatizácie, ktoré sú určené len pre chladenie.
HEAT
Rýchlosť ventilátora (FAN SPEED)
- Stlačte a uvoľnite tlačidlo FAN pre výber želanej rýchlosti ventilátora.
FAN
- Zvoľte vysokú, strednú alebo nízku.
Auto - automaticky riadi rýchlosť ventilátora v závislosti na aktuálnej izbovej teplote a nastavení kontroly teploty.
High - pre maximálnu rýchlosť ventilátora
HIGH
Mid - pre strednú rýchlosť ventilátora
MED
Low - pre minimálnu rýchlosť ventilátora
LOW
V režime chladenia je možné teplotu nastaviť v rozsahu od 16°C až 30°C.
Odkladanie diaľkového ovládača
Držiak na zadnej strane prístroja možno použiť na uloženie diaľkového ovládača.
Spôsob použitia
Diaľkový ovládač nasmerujte na prijímač signálu, aby ste mohli zariadenie obsluhovať. Diaľkový ovládač bude účinne ovládať klimatizáciu do vzdialenosti 7 m, ak je nasmerovaný na prijímač signálu vnútornej jednotky.
POZNÁMKA:
Diaľkový ovládač sa môže líšiť vzhľadom od zobrazeného.
Indikačné symboly na LCD:
| {A8Z5} | Kontrolka chladenia | {H2T2} | Automatická rýchlost' ventilátora |
| {H2S0} | Kontrolka sušenia | {K2K6} | Vysoká rýchlost' ventilátora |
| {GHDA} | Kontrolka ventilátora | {TGZH} | Stredná rýchlost' ventilátora |
| {4KKK} | Kontrolka kúrenia | {XOEZ} | Nízka rýchlost' ventilátora |
| Kontrolka smart Vysielanie signálu |
| Kontrolka Sleep | Zobrazenienastavenéhočasovača |
| Kontrolka Ifeel | Zobrazenie presnéhočasu |
| Kontrolka Super Zobrazenie nastavenej teploty |
Zapnutie alebo vypnutie
Stlačením tlačidla ON/OFF zapnite alebo vypnite zariadenie.
POZNÁMKA:
- Zmena režimu počas prevádzky. Niekedy jednotka ihneď nereaguje. Počkajte 3 minúty.
- Pred reštartovaním zariadenia počkajte 3 minúty.
Mode - režim
Stlačením tlačidla UP alebo DOWN nastavte teplotu.
- Dry - vysušuje miestnosť. Klimatizácia automaticky vyberie teplotu. Ventilátor pracuje len na nízkej rýchlosti.
POZNÁMKA: Režim sušenia sa nedá používať na chladenie miestnosti. Pomocou diaľkového ovládania môžete znížiť alebo zvýšiť teplotu o 2°C, ak sa necítite príjemne.
- Fan Only - funguje iba ventilátor. Stlačením tlačidla FAN nastavíte rýchlosť ventilátora.
POZNÁMKA: V režime Fan Only sa nedá vybrať AUTO rýchlosť ventilátora.
- Heating - ohreje miestnosť. Stlačením tlačidla FAN vyberte rýchlosť ventilátora. Stlačením tlačidla UP alebo DOWN TEMP nastavíte teplotu.
Režim SMART (inteligentný)
Stlačte tlačidlo SMART. Smart režim (operácia vo fuzzy logike) je priamy bez ohľadu na to, či je jednotka zapnutá alebo vypnutá. V tomto režime sa teplota a rýchlosť ventilátora automaticky nastavia na základe skutočnej teploty v miestnosti.
Prevádzkový režim a teplota sú určené teplotou miestnosti.
Modely s vykurovaním
| Vnútorná teplota Prevádzkový režim | Ciel'ová teplota |
| 21°C alebo menej HEATING 22°C | |
| 21-23°C FAN ONLY | | |
| 23-26°C DRY Teplota miestnosti sa | zníži o 2°C po 3 minútach prevádzky |
| Viac ako 26°C COOL NG 26°C | |
Modely určené len pre chladenie
| Vnútorná teplota Prevádzkový režim | Ciel'ová teplota |
| 23°C alebo menej FAN ONLY 22°C | |
| 23-26°C DRY Teplota miestnosti sa | zníži o 2°C po 3 minútach prevádzky |
| Viac ako 26°C COOL NG 26°C | |
POZNÁMKA: Teplota, prúdenie a smer vzduchu sú riadené v SMART režime automaticky. Avšak, ak vám teplota nevyhovuje, môžete s diaľkovým ovládačom nastaviť jej zníženie alebo zvýšenie až o 2°C.
| Čo môžete robit' v režime ▲ |
| Váš pocit Tlačidlo Nastavenie | |
| Neprijemné z dôvodu nevhodného prúdenia vzduchu. |   | Rýchlost'vnútorného ventilátora sa mení na High, Medium a Low po každom stlačení tlačidla. |
| Nepohodlné z dôvodu nevhodného smeru. |  SWING (zmena smeru) | Po prvom stlačení lamely budů mení smer prúdenia. Ďalším stlačením sa natáčanie zastaví. |
SUPER
Tlačidlo SUPER sa používa na zapnutie alebo vypnutie rýchleho chladenia alebo vykurovania.
- Stlačte tlačidlo SUPER. Klimatizácia automaticky nastaví rýchlosť ventilátora na hodnotu High (Vysoká) a teplotu na 16°C. Rýchle vykurovanie pracuje s automatickou rýchlosťou ventilátora a nastavenú teplotu automaticky zmení na 30°C.
SUPER
- Ak chcete vypnúť SUPER ovládanie, stlačte ľubovoľné tlačidlo na diaľkovom ovládači alebo na ovládacom paneli okrem Timer On, Timer Off, Clock, Dimmer, Ifeel a Swing.
POZNÁMKA:
- V režime SUPER môžete nastaviť smer prúdenia vzduchu alebo časovač.
- Režim SMART nie je k dispozícii v režime SUPER. • V režime SMART tlačidlo SUPER nefunguje.
rýchle chladenie rýchle kúrenie
Rýchlosť ventilátora
- Stlačte tlačidlo FAN, zvoľte požadovanú rýchlosť ventilátora.
- Automatickú rýchlosť ventilátora nemožno vybrať v režime FAN ONLY.
- aktuálna teplota miestnosti a regulácia teploty
POZNÁMKA: Automatickú rýchlosť ventilátora nemožno vybrať v režime FAN ONLY.
• High pre maximálnu rýchlosť ventilátora
- Mid pre normálnu rýchlosť ventilátora
- Low pre minimálnu rýchlosť ventilátora
Teplota
- Na zvýšenie teploty stlačte tlačidlo UP. Jedným stlačením tlačidla UP sa nastavená teplota zvýši o 1°C.
Režim SLEEP možno nastaviť v režime chladenia, vykurovania alebo sušenia. Táto funkcia vám umožňuje pohodlnejší spánok.
SLEEP
POZNÁMKY:
- Po 8 hodinách prevádzky zariadenie automaticky prestane pracovať.
- Rýchlosť ventilátora je automaticky nastavená na nízku rýchlosť.
- Ak je v režime chladenia izbová teplota nižšia ako 26 °C, teplota sa automaticky zvýši o 1 °C počas prvej hodiny po aktivácii režimu Spánok. Potom zostane rovnaká. Ak je izbová teplota 26 °C alebo vyššia, nastavená teplota sa nezmení.
- V režime vykurovania sa nastavená teplota zníži o 3 °C v priebehu 3 hodín, potom zostane rovnaká.
- Stlačením tlačidla MODE zvoľte režim chladenia, vykurovania alebo sušenia.
POZNÁMKA: Režim SLEEP nie je možné zvoliť v režime Fan Only alebo SMART.
- Stlačením tlačidla UP alebo DOWN nastavte teplotu.
- Stlačte SLEEP. Po 5 sekundách displej ovládacieho panela stmavne.
POZNÁMKA: V režime spánku môžete nastaviť teplotu a smer prúdenia vzduchu. Rýchlosť ventilátora je automaticky nastavená na nízku rýchlosť. Po 5 sekundách displej ovládacieho panela opäť stmavne.
POZNÁMKA: Klimatizácia sa vráti na predchádzajúce nastavenie po vypnutí režimu SLEEP.
I FEEL
Aktivuje sa teplotný senzor zabudovaný v diaľkovom ovládaní. Zistí okolitú teplotu a prenáša signál späť do zariadenia a zariadenie potom nastaví teplotu pre poskytnutie požadovaného pohodlia.
POZNÁMKA: Tlačidlo slúži na nastavenie režimu IFEEL. Jedným stlačením aktivujete funkciu IFEEL. Opätovným stlačením funkciu IFEEL vypnete. Ak funkciu IFEEL nie je možné vypnúť, skúste stlačiť toto tlačidlo na 5 sekúnd. Dialkové ovládanie odporúčame nasmerovať tak, aby mohla vnútorná jednotka ľahko prijímať signály. Pri vypnutí klimatizácie odporúčame vypnúť režim IFEEL za účelom úspory energie.
DIMMER (STLMENIE)
- Stlačením tlačidla CLOCK nastavíte alebo upravíte reálny čas.
- Tlačidlami UP a DOWN nastavíte správny čas.
- Opätovným stlačením tlačidla CLOCK potvrdíte nastavenie reálneho času.
TIMER ON/OFF (ČASOVAČ)
Pomocou časovača ON/OFF môžete nastaviť zapnutie a vypnutie klimatizácie pred odchodom z domu, takže sa vrátite do príjemného prostredia.
POZNÁMKA: Časovač funguje podľa presného času. Najskôr musíte nastaviť hodiny.
Zapnutie časovača
Tlačidlo TIMER ON sa môže používať na automatické zapnutie zariadenia v nastavenom čase.
- Stlačte TIMER ON, na LCD displeji bude blikať "On 12:00".
- Stlačte tlačidlo UP alebo DOWN, aby ste nastavili požadovaný čas zapnutia zariadenia.
Zvýšiť
Znížiť
- Jedným stlačením tlačidla UP alebo DOWN zvýšite alebo znížite čas o 1 minútu.
- Stlačením a podržaním tlačidla UP alebo DOWN na 2 sekundy zvýšite alebo znížite čas po 10 minútach.
- Stlačením a podržaním tlačidla UP alebo DOWN na dlhší čas zvýšite alebo znížite čas po 1 hodine.
- Keď sa na LCD displeji zobrazí požadovaný čas, stlačením tlačidla TIMER ON ho potvrdíte.
Budete počuť „Pípnutie“, signalizácia „ON“ prestane blikať.
Kontrolka TIMER na prístroji svieti.
- Potom ako nastavený časovač svieti na displeji 5 sekúnd, zobrazia sa namiesto neho na ovládači hodiny.
Zrušenie zapnutia časovača
POZNÁMKA: Podobne nastavíte vypnutie TIMER OFF, môžete nastaviť automatické vypnutie zariadenia v akomkoľvek čase.
SWING
Jedným stlačením tlačidla SWING zmeníte vertikálny smer prúdenia vzduchu. Opätovným stlačením zastavíte prúdenie vzduchu v požadovanom smere.
POZNÁMKA:
- Prúdenie vzduchu sa nastaví automaticky na určitý uhol v súlade s prevádzkovým režimom po zapnutí zariadenia.
- Smer prúdenia vzduchu je možné nastaviť podľa potreby stlačením tlačidla SWING.
- Neotáčajte lamely ručne, v opačnom prípade môže dôjsť k poškodeniu. Ak sa tak stane, najskôr vypnite zariadenie a odpojte napájanie, potom ho opatrne pripojte.
Normálne prevádzkové zvuky
Ak klimatizácia funguje normálne, môžete počuť zvuky, ako napr.:
- Prúdenie vzduchu z ventilátora. • Klikanie termostatu podľa cyklu.
- Vibrácie alebo šum v dôsledku zlej konštrukcie stien alebo okien.
- Vysokofrekvenčný šum alebo pulzný šum spôsobený zapínaním a vypínaním vysokofrekvenčného moderného kompresora.
Vypustenie vody z klimatizácie
A. Kryt primárneho odtoku B. Primárna vypúšťacia zátka
VAROVANIE
Pozor vysoká hmotnosť
Na presun a inštaláciu klimatizácie sú potrebné dve alebo viac osôb.
V opačnom prípade môže dôjsť k poraneniu chrbta alebo inému zraneniu.
- Odpojte klimatizáciu z elektrickej siete.
- Presuňte klimatizáciu na miesto s odtokom alebo von. POZNÁMKA: Aby ste zabránili úniku vody z prístroja, klimatizáciu pomaly presúvajte a držte ju vo vodorovnej polohe.
- Odstráňte kryt a zátku primárneho odtoku.
- Všetku vodu vypustite cez odtokový otvor. POZNÁMKA: Ak klimatizáciu po použití uskladníte, pozri „Uskladnenie po použití“.
- Nasaďte zátku na primárny odtokový otvor.
- Nasaďte kryt na primárny odtokový otvor.
- Klimatizáciu vráťte na pôvodné miesto.
- Pripojte ju k elektrickej sieti.
Vypustenie vody z klimatizácie (Modely s vykurovaním)
A. Primárny odtok B. Odtoková hadica C. Otvor primárneho odtoku D. Zátka primárneho odtoku
VAROVANIE: Keď v režime ohrievania hladina vody dosiahne kritickú úroveň, pripojte vypúšťaciu hadicu, inak jednotka prestane pracovať.
- Odkryte primárny odtokový otvor.
- Pripojte odtokovú hadicu k vypúšťaciemu otvoru. Uistite sa, že spojka riadne tesní.
- Umiestnite druhý koniec vypúšťacej hadice do výtoku. Skontrolujte, či hadica leží vodorovne a je v odtoku. Uistite sa, že koniec hadice, ktorý vedie do odtoku, je na nižšej úrovni ako koniec hadice, ktorý sa pripája k jednotke. Hadica by nemala byť zalomená ani stlačená.
Čistenie vonkajšieho povrchu
- Stlačením tlačidla ON/OFF vypnite klimatizáciu.
- Odpojte klimatizáciu z elektrickej siete.
- Vyberte vzduchový filter a vyčistite ho. Pozri „Čistenie vzduchového filtra“.
- Vonkajší povrch klimatizácie utrite mäkkou vlhkou handričkou.
- Pripojte klimatizáciu k elektrickej sieti.
- Stlačením tlačidla ON/OFF klimatizáciu zapnete.
Čistenie vzduchového filtra
A. Dvierka krytu filtra nasávania vzduchu výparníka B. Dvierka krytu filtra nasávania vzduchu kondenzátora
- Stlačením tlačidla ON/OFF vypnete klimatizáciu.
- Otvorte kryt filtra na zadnej strane zariadenia a odstráňte ho.
- Odskrutkujte skrutku z krytu filtra a vyberte ho.
- Vysávačom vyčistite vzduchový filter. Ak je filter veľmi znečistený, umyte ho v teplej vode s jemným saponátom
- Pred opätovnou inštaláciou filter celkom vysušte, aby ste zabezpečili jeho maximálnu účinnosť.
- Znovu namontujte vzduchový filter do filtračného panelu.
- Nasaďte kryt filtračného panelu a upevnite skrutkou.
- Stlačením tlačidla ON/OFF zapnete klimatizáciu.
Skladovanie po použití
Ak sa klimatizačná jednotka nebude používať dlhšiu dobu:
- Úplne vypustite vodu. Pozri "Vypustenie vody z klimatizácie".
- Spustite klimatizáciu nastavenú na režim FAN ONLY približne 12 hodín, aby sa klimatizácia vysušila.
- Klimatizáciu odpojte zo siete.
Predtým, ako zavoláte servis, skúste vyriešiť problém sami, pomocou nižšie uvedených pokynov.
Klimatizácia sa nedá zapnúť
VAROVANIE
Nedodržanie týchto pokynov môže viesť k smrti, požiaru alebo úrazu elektrickým prúdom.
Zapojte do uzemnenej zásuvky s 3-kontaktmi. Pozri "Požiadavky na elektrické napájanie."
- Používa sa poistka s časovým oneskorením alebo istič s nesprávnym výkonom.
Vymeňte za poistku s časovým oneskorením alebo istič s požadovaným výkonom. Pozri " Požiadavky na elektrické napájanie".
Vymeňte poistku alebo resetujte istič. Pozri " Požiadavky na elektrické napájanie." Klimatizácia beží len krátko, ale v miestnosti nie je príjemne.
• Tlačidlo ON/OFF nebolo stlačené.
Stlačte tlačidlo ON/OFF.
• Výpadok miestnej elektrickej energie.
Počkajte na obnovenie napájania.
Klimatizácia spôsobí vypálenie poistky alebo vypnutie ističa
- Na rovnakom elektrickom obvode sa používa príliš veľa spotrebičov.
Odpojte alebo pripojte spotrebiče k inému obvodu.
- Pokúsili ste sa zapnúť klimatizáciu príliš rýchlo po jej vypnutí.
Po vypnutí klimatizácie počkajte aspoň 3 minúty pred jej opätovným zapnutím.
Po vypnutí klimatizácie počkajte aspoň 3 minúty pred jej opätovným zapnutím.
Klimatizácia príliš chladí
- Nie sú otvorené dvere alebo okno?
Zatvorte všetky dvere a okná.
- Aktuálnu klimatizáciu nahradil starší model.
Použitie efektívnejších komponentov môže spôsobiť dlhšiu prevádzku ako pri staršom modeli, ale celková spotreba elektrickej energie bude menšia. Novšie klimatizácie nevypúšťajú prúd studeného vzduchu tak ako ste boli zvyknutí pri staršom modeli, ale to nie je príznakom nižšej účinnosti chladenia. Skontrolujte menovitý chladiaci súčiniteľ (EER) a menovitú kapacitu (v Btu/h) uvedené na klimatizácii.
- Klimatizácia sa nachádza v miestnosti s veľkým počtom osôb alebo sa v miestnosti používajú zariadenia vytvárajúce teplo.
Pri varení používajte odsávač pár a pri kúpaní ventilátor a skúste nepoužívať zariadenie produkujúce teplo, počas najteplejších častí dňa. Prenosné klimatizácie sú navrhnuté pre dodatočné chladenie miestnosti. Môže byť potrebné obstarať výkonnejšie zariadenie podľa veľkosti chladenej miestnosti.
Klimatizácia beží len krátko, miestnosť sa však nechladí
- Nastavená teplota je podobná teplote v miestnosti.
Znížte nastavenú teplotu. Pozri "Použitie klimatizácie".
- Ak sa na displeji zobrazí chybový kód E5, v zariadení je plný zásobník vody, musíte vodu vypustiť, pozri "Vypustenie vody z klimatizácie". Po vypustení vody môžete zariadenie opäť používať.
Klimatizácia je v prevádzke, ale nechladí
- Znečistený alebo zablokovaný filter.
Vyčistite filter.
- Zablokovaný výstup vzduchu.
Vyčistite výstup vzduchu.
- Nastavená teplota je veľmi vysoká.
Znížte nastavenú teplotu.
Klimatizácia sa často zapína a vypína
- Klimatizácia nie je vhodnej veľkosti pre danú miestnosť.
Skontrolujte chladiacu kapacitu vášho prenosného klimatizačného zariadenia.
Prenosné klimatizácie sú navrhnuté pre dodatočné chladenie miestnosti.
- Filter je znečistený alebo zablokovaný nečistotami.
Vyčistite filter.
- V miestnosti je nadmerné teplo alebo vlhko z varenia, sprchy atď. Použite ventilátor na odsávanie tepla alebo vlhkosti z miestnosti. Nepoužívajte spotrebiče produkujúce teplo počas najteplejších častí dňa. • Zablokované lamely. Klimatizáciu inštalujte v mieste, kde nedôjde k zablokovaniu lamiel záclonami, žalúziami, nábytkom atď.
